10kV及以下农村配电网规划及设计研究
探析10kV及以下农村配电网规划及其设计
探析10kV及以下农村配电网规划及其设计发表时间：2019-11-29T11:27:58.330Z 来源：《城镇建设》2019年2卷21期作者：李世[导读] 随着我国电网建设不断推进，传统10kV及以下配电网无法满足当前发展的要求。
摘要：随着我国电网建设不断推进，传统10kV及以下配电网无法满足当前发展的要求。
因此，要根据当前农村配电网实际情况，做好配电网规划设计方面的工作，提高低压配电网建设的质量。
基于此情况下，本文主要对10kV及以下农村配电网现状进行了论述，重点加强对10kV配电线路规划、设计方法展开深入分析，以此来保证农村配电网建设顺利的开展。
关键字：10kV；农村配电网；规划；设计；方法1 10kV及以下农村配电网现状分析1.1农村经济发展失衡基于当前国内各地区经济发展现状来分析，主要出现严重的不平衡，其中以东南沿海、南方农村地区发展迅速，并且该区域民营经济发展较为良好，与北方地区农村相比较而言，这些地区人均生产总值远远高于北方农。
除此之外，在配电网建设方面同样存在较大的差距。
基于当前这种情况下，我国开始注重对部分落后地区进行政策扶持，重点加强对此类农村地区配电网进行改造。
1.2 网架结构不合理基于当前我国所选择的网架结构来讲，主要以双环结构、双链结构为常见，要求能够满足电网“N-1”需要。
从以往农村配网建设角度来分析，前期准备工作不充分，缺乏前期勘察，没有做好相关规划工作，致使变电所布点分布存在较大的漏洞，具体主要体现在：配电线路接线过于复杂、未能够对主干网进行规划、配电线路过长等问题。
对于部分小企业或者村民用电而言，往往主要选择就近接线的原则，而当前这些问题的存在，严重影响着农村配电网网架结构。
基于历史方面的原因，部分农村配网基础较差，当前国内部分偏远山区配电设备极为落后，甚至部分地区出现严重的缺电、无电情况。
2 10kV配电线路规划、设计方法2.1线路路径的选择线路的可靠性能否得到保证，在很大程度上受到线路路径所影响，其中部分设计过于强调运行维护，致使应当选择公路建设线路方式。
关于农村10kV配电网管理与规划的探讨
关于农村10kV配电网管理与规划的探讨摘要：农村配电网的安全、可靠、经济运行对于整个电网来说至关重要。
近几年为了促进农村经济发展、提高农民生活水平，国家加大对农村配电网的投资力度。
本文主要讨论10kv农村配电网线路的建设及管理规划，并提出在电网的建设与管理过程中降低农村电力损耗、提高经济效益的建议。
关键词：农村电网规划问题经济效益中图分类号：u665.12 文献标识码：a 文章编号：一、引言在市场经济体制发展的前提下，电力工业和企业的发展日益趋向市场化，国家对农村配电网管理与规划提出了新的要求。
提高农村配电网供电的可靠性、加强对农村配电网(以下简称农网)的管理、降低农村配电网的损耗量、提高农村电网的经济效益、建设现代化农村电网等措施不仅能够促进农村电气化事业的发展，还能促进新农村经济的发展，对我国社会主义新农村的建设也具有十分重要的意义。
二、农网管理与规划存在的问题(一)农网工程管理存在的问题在农网工程建设与管理中，容易出现设备和材料采购滞后、施工进度偏离工程计划、工程质量监督不到位、项目方案和图纸的设计审核不到位、工程变更频发等问题，这些问题都是阻碍农网工程正常运行的绊脚石。
其中设备和材料的采购滞后或不足会导致开工延期或者停工的现象，使电网工程的施工没有连续性，进而影响到工程的质量；施工进度偏离工程计划会使工程质量存在安全隐患，一旦工程在使用中出现问题，严重的会导致大电网瘫痪，造成不可挽回的经济损失；工程变更频发，不仅影响工程的进度和质量，还会对项目的投资造成影响，以致工程预、结算工作处于混乱状态。
(二)在10kv农网规划中存在的问题第一，在前几年农网工程的建设与改造中，由于资金技术力量不足，同时缺乏对农网进行整体的统一规划，造成当前农村电力网络结构混乱，电网线路交叉跨越、跨区域供电等现象的发生,给电网的运行带来了安全隐患。
第二，因为乡镇电网的负荷比较分散、平均负荷密度低，导致10kv线路供电半径过长，供电质量低，线路损耗高。
10kV及以下配电网工程可行性研究报告
XXX供电局水城供电局2012年升级改造项目10kV猴场线10kV及以下配电网工程（新建、改造）可行性研究报告（审定稿）XXXX勘察设计研究院2011年6月水城县2012年电网建设项目10kV猴场线10kV及以下配网工程可行性研究报告总目录第一卷可行性研究报告第二卷附表、附图及附件第三卷估算书第一卷可行性研究报告目录第一章工程总述 (1)1.1编制依据 (1)1.2设计范围 (2)1.3建设规模 (4)第二章项目建设必要性及可行性 (10)2.1项目所涉供电片区现状 (10)2.2地区（县域）电网规划 (10)2.3项目所涉供电片区存在问题 (10)2.4项目建设必要性、可行性 (34)2.5建设必要性 (76)第三章工程设计方案 (76)3.1线路部分 (76)3.1.110K V架空配电线路 (76)3.1.20.4K V/0.22K V线路： (96)3.1.3地形、地貌及地质情况 (115)3.1.4线路交通情况 (115)3.1.5沿线树林分布及砍伐情况............................................... 错误!未定义书签。
3.2变配电设施 (119)3.2.1变配电设施选址 (119)3.3防盗措施 (120)3.4基础 (121)第四章投资估算 (122)4.1建设期限 (133)4.2工程总投资 (133)第五章投资效果分析 (134)5.1供电可靠性............................................................. 错误!未定义书签。
5.2线损评估............................................................... 错误!未定义书签。
5.3综合评估............................................................... 错误!未定义书签。

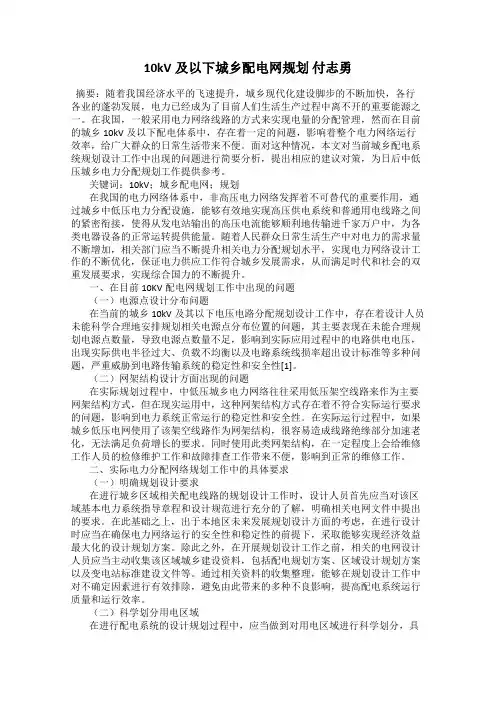

10kV及以下城乡配电网规划 付志勇
10kV及以下城乡配电网规划付志勇摘要：随着我国经济水平的飞速提升，城乡现代化建设脚步的不断加快，各行各业的蓬勃发展，电力已经成为了目前人们生活生产过程中离不开的重要能源之一。
在我国，一般采用电力网络线路的方式来实现电量的分配管理，然而在目前的城乡10kV及以下配电体系中，存在着一定的问题，影响着整个电力网络运行效率，给广大群众的日常生活带来不便。
面对这种情况，本文对当前城乡配电系统规划设计工作中出现的问题进行简要分析，提出相应的建议对策，为日后中低压城乡电力分配规划工作提供参考。
关键词：10kV；城乡配电网；规划在我国的电力网络体系中，非高压电力网络发挥着不可替代的重要作用，通过城乡中低压电力分配设施，能够有效地实现高压供电系统和普通用电线路之间的紧密衔接，使得从发电站输出的高压电流能够顺利地传输进千家万户中，为各类电器设备的正常运转提供能量。
随着人民群众日常生活生产中对电力的需求量不断增加，相关部门应当不断提升相关电力分配规划水平，实现电力网络设计工作的不断优化，保证电力供应工作符合城乡发展需求，从而满足时代和社会的双重发展要求，实现综合国力的不断提升。
一、在目前10KV配电网规划工作中出现的问题（一）电源点设计分布问题在当前的城乡10kV及其以下电压电路分配规划设计工作中，存在着设计人员未能科学合理地安排规划相关电源点分布位置的问题，其主要表现在未能合理规划电源点数量，导致电源点数量不足，影响到实际应用过程中的电路供电电压，出现实际供电半径过大、负载不均衡以及电路系统线损率超出设计标准等多种问题，严重威胁到电路传输系统的稳定性和安全性[1]。
（二）网架结构设计方面出现的问题在实际规划过程中，中低压城乡电力网络往往采用低压架空线路来作为主要网架结构方式，但在现实运用中，这种网架结构方式存在着不符合实际运行要求的问题，影响到电力系统正常运行的稳定性和安全性。
在实际运行过程中，如果城乡低压电网使用了该架空线路作为网架结构，很容易造成线路绝缘部分加速老化，无法满足负荷增长的要求。
10kV配电网规划设计方法分析
10kV配电网规划设计方法分析摘要：随着社会的发展和进步，当前阶段电力设施的建设和使用规模已经越来越大。
由此不仅反映了电力技术的进步，也更是实际反映了社会生产生活需求的提升，以此基于这样的实际情况，对10KV配电网的规划和设计方法进行分析，能够为当前电力企业的发展以及社会发展所需的电力设施建设提供思路和帮助。
因此本文即基于此，对10KV配电网的规划设计方法进行分析和研究，旨在通过提出可行的策略和方法，为10KV配电网的规划与设计提供建议与思路。
关键词：10KV配电网；规划设计方法；创新技术应用1、10kV配电网规划设计的意义作为我国目前最常用的中压配电网之一，其被广泛运用在连接电网和用户终端之间，也正因为如此，10kV配电网也是将电力资源从电网传送到电力需求者的终端环节。
由于配电网的复杂性，尤其是根据不同地区的属性，其设计上都会有些许不同，一旦电网无法进行正常的工作，后期的维修工作也是非常困难，此种特点就导致10kV在最开始的规划设计中的合理性和可操作性就非常重要。
通过对10kV配电网的合理规划设计，提升电网整体的科学性，提升电力运输的稳定和可靠。
2、10kV配电网规划设计的要点2.1线路的选择在针对10kV配电网进行规划设计之初，应该首先针对配电网的起始点和终点进行科学的选择，并且优化配电线路。
对线路的选择，是后期会直接影响到中压配电网的造价成本的重要因素之一，同时为了保证适应不同地区的发展规划，减少后期的迁移工作，在线路的选择过程中应该尽量规避较长的距离，以更短、更便捷的线路为选择的背景条件。
同时，在针对杆塔进行位置选择的时，需要综合考虑不同区位的已存条件，减少破坏，并且为后期的维护修理工作留好余地，最终选择一条经济可行的线路设计。
2.2杆塔的设计在10kV配电网设计中进行杆塔设计的时，首先需要确定具体的地理位置，是对于工程质量和成本都至关重要的因素。
并且为了后期避免电力运输中受到过多障碍物的阻碍，杆塔之间的距离也需要进行实地考察注意。
10kV及以下配网项目可行性研究内容深度规定(试行)0705
10kV及以下配网项目可行性研究内容深度规定（试行）1 范围本规定适用于国网山东省电力公司及各县公司投资建设的10kV 及以下配电网新、扩建及扩展性改造项目（以下简称10kV及以下配电网项目，其中扩展性改造项目指改变生产能力、改变电压等级、改变网络结构、改变通道资源使用方式以及因系统参数、设备标准变化而实施的设备整体更换等项目）可行性报告编制。
2 总则2.1 本规定是编制、评审和批准10kV及以下配电网基建项目可行性研究报告的重要依据。
2.2 对于城乡规划区内的10kV及以下配电网项目，应及时纳入城乡经济社会发展规划，其工作成果是进行工程可行性研究的基础。
3 一般规定3.1编制可行性研究报告应以审定的配网规划为基础，必须贯彻国家技术政策和产业政策，执行各专业的有关设计规程和规定。
3.2 10kV及以下配电网项目以新、扩建为主，扩展性改造与新、扩建相结合，确需改造的项目要贯彻全寿命周期管理理念，避免重复建设和频繁改造。
3.3 落实“三通一标”工作要求，推广通用设计、通用造价、通用设备，促进标准化建设。
重视新技术应用，提高配电网装备水平和智能化水平。
3.4编制可行性研究报告时，应全面、准确、充分地收集和掌握原始资料和基础数据。
3.5提出配电网建设可能出现的各种补偿费用，如青苗、跨河、跨路等补偿费用。
3.6可行性研究报告包括可研依据、项目建设的必要性及可行性、工程概述、线路路径选择及工程设想、配电工程设想、投资估算及效果分析等。
4 可研项目分类4.1 变电站配套送出：变电站配套送出工程命名仅适于与新建变电站同期建设的配套送出工程，后期配出线路工程均按线路新建工程考虑（可包含部分与新出线路有关联的改造内容）。
4.2 中压线路新建：指除变电站配套送出以外的新建线路，包含涉及网架调整的新建线路。
项目可以以县、区或变电站为单位打包（也可以以一个或几个乡镇、街道为单位打包），原则上每个包不超过500万元，项目明细要具体到每条线路。
10kV及以下农村配电网规划及其设计
10kV及以下农村配电网规划及其设计摘要：当前，10kV及以下配电网在各大农村十分常见，急需改造。
在开展10kV及以下农村配电网规划与设计时，需要采取有效的电网结构达到稳定供电目的。
10kV及以下农村配电网的规划需要围绕农村发展建设进行，坚持做到以人为本，才能实现配网的成功改造。
关键词：10kV；农村配电网；规划；设计引言在农村，10kV及以下配网十分常见。
由于这些低压配网年久失修，亟待改造，因此，就需要对其进行科学的规划与设计，使农村当地人能够放心用电。
农村电网改造一直都是一个非常重要的课题。
在改造过程中，必须要融入先进的技术，使改造成果符合当地电网要求。
文章主要以10kV及以下农村配电为例，深入浅出探讨了如何进行配网的规划与设计。
一、10kV及以下农村配电网改造和设计要遵循的原则10kV及以下农村配电网在改造时，首先要注意电网的整体布局，这样才能实现电网结构的优化。
完成统一布局之前，先要进行整体的规划。
第二，如果是10kV线路，供电半径一般不能超过15千米；如果小于10kV，以0.4kV为例，供电半径一般不能小于0.5千米。
第三，如果供电半径过长，可考虑增加变压器布点以缩短过长的半径。
若是需要适当延长半径，则需保证当地的负荷不大，电压质量与线损有保证。
第四，电网改造工作需要结合当地的经济情况，考虑是否需要实现配网、调动自动化操作，是否要设置无人值班的变电站；如果经济不发达，可以考虑改进结构布局，优化设备。
第五，对农村配网进行改造的时候，要选择能量消耗较低的配电变压器，将原有的高消耗配电变压器全部换掉。
容量不必太大，布点密度可进一步增大，半径不宜过长[1]。
在农村配电网改造的过程中，要考虑用户数量与台区数量是否匹配的问题。
实际上，用户多、台区数量少的现象比比皆是。
配电变压器的平均容量非常小，超负荷运行现象十分常见，无法满足日益增长的与用电需求。
因此，在进行农村配网改造和设计的时候，需要重点对台区进行规划。
110kV及以下配电网目标网架及过渡方式研究
电网建设的初期，用电负荷不大，可靠要求不高，可采用单辐射结构或双辐射结构。电网建设的过渡期，用电负荷处于发展阶段，可靠性要求较高，可将单辐射结构升级为双辐射结构，或将双辐射结构升级为单链式结构。电网建设的完善期，用电负荷接近饱和，可靠性要求高，可将双辐射结构升级为双链式结构，或将单链式结构升级为双链式结构。
110kV及以下配电网目标网架及过渡方式研究
为了提高唐山市城市、城镇、农村地区的供电可靠性，明确配电网的建设目标，针对10kV及以下配电网目标网架及过渡方式进行研究，并提出差异化的方案。
依据《配电网规划设计技术导则》（Q／GDW738-2012）中相关技术条款要求，结合地区特点，考虑重要用户构成、用电负荷性质、可靠性需求、变电站供电范围的完整性、与地方规划有效衔接等因素，确定A、B、C、D四类供电分区。结合设备全寿命周期、区域饱和负荷等方面提出适合不同类型区域的配电网目标网架和过渡方式
2）10kV电缆网结构过渡方式
城市核心地区一般采用电缆供电。对于这些负荷密度较大、供电可靠性要求较高、需采用电缆供电的区域,初期建设时可采用双电源双辐射接线或者双电源出线连接开闭站接线,待负荷发展起来以后,随着变电站的增多,考虑建设单环网接线。至负荷饱和时,形成双环网的网架结构。
作者简介
汪志鹏（1981-），唐山供电公司工程师，华北电力大学工程硕士研究生，研究方向：配电网规划。
（3）.C类供电区配电网网架远景目标
唐山市C类供电区主要是各县城区，在未来30年里，将以市区为模式，进行城市化建设，负荷密度和供电可靠性要求会提高。该区域将仍以110千伏和10千伏为主发展配电网，逐渐利用110千伏配电网替换35千伏配电网。该区域110千伏高压配电网将以双链结构为目标网架,负荷需求和可靠性要求不高时，也可以将单链和双射结构作为目标网架；35千伏配电网以单链结构为目标网架；10千伏配电网主要为城区供电，将以电缆双环网和单环网为目标网架，边缘地区可采用多分段适度联络的结构。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10kV及以下农村配电网规划及设计研究
发表时间：2018-11-13T19:03:02.703Z 来源：《电力设备》2018年第20期作者：陆为华
[导读] 摘要：为了研究10kV及以下农村配电网相关问题，基于笔者多年基层工作经验，在国网江西省电力有限公司工作规范和行业指导下就10kV及以下农村配电网规划与设计展开相关探讨。
(国网江西省电力有限公司信丰县供电分公司江西省赣州市信丰县 341600)
摘要：为了研究10kV及以下农村配电网相关问题，基于笔者多年基层工作经验，在国网江西省电力有限公司工作规范和行业指导下就10kV及以下农村配电网规划与设计展开相关探讨。
为同行提供建设性意见。
关键词：农村；配电网；规划；设计
1引言
随着城乡一体化的进程与新农村建设协调发展。
我国农村配电网在规划设计环节从单纯的保运、安全开始转变为扩容与发展。
当前农村低压电网存在线路老化，维修不便等困难。
考虑到适合时代发展与经济一体化。
国家开始对农村电网特别是10KV及以下配电设施进行大规模改造。
为适应后续改造和用电负荷的不断攀升，必须在确保供电平稳的基础上重新考量配电变压器的选择与安装，配电线路的路径勘测与定位，导线的配置安装，横担和绝缘子的配置，拉线的选择，电能计量设施配置等6项重要问题。
本文基于笔者多年基层工作经验。
在国网江西省电力有限公司工作规范和行业指导下就10kV及以下农村配电网规划与设计展开相关探讨。
为同行提供建设性意见。
2 10kV及以下农村配电网现状分析
我国幅员辽阔，南北气候悬殊，地形地貌跨度大。
农村区域经济与城乡经济发展不平衡。
电网建设也因为历史原因和自然村流动性更替而显得较为复杂。
以下就当前我国10kV及以下农村配电网运行管理现状做细则分析。
为后续10kV 配电线路规划、设计方法提供现实依据。
1.1网架结构不合理
网架结构的布局是根据国家电力体系发展而来的。
我国学习苏联并根据自身实际，当前一致推行双链结构、双环结构，并且满足电网“N-1”的运行需要。
但在农村配电网建设工作中由于个别地区存在较大地形地貌差异，且资金有限所以在前期勘察和论证中较为粗放。
存在一些配电网变电所分布不均配电线路过长。
线缆直径较小等问题。
另外农村自然村分布有历史迁移原因所以电网规划时缺乏对主干网线路的统一规划设计，最终形成了配电线路接线繁杂，就近接线或者私拉乱接的恶劣现象。
严重影响电网安全，妨碍后续检修。
还有部分的地区因地处山区、林区或者属于欠发展地区，其配电设备大部分较为落后，甚至还会出现缺电、无电的状况。
1.2规划设计缺陷
农村配电网络的升级和实施规划、电网规划和设计决策的正确性是保障后续正常运行和及时检维修的关键，即使是农村配电网安全运行的基本保证系统，决策失误的风险发生在电网规划的设计直接影响农村配电网的安全利用。
因此，减少供电公司农村配电网改造和规划工作设计决策中的失误，是推进农村建设、保障农村电网健康可持续发展的关键因素。
1.3变电站建设选址问题
变电站建设的重要组成部分，是农村配电网络的升级计划，新变电站的位置如果缺乏科学系统将影响整个电网，现阶段在农村配电网络规划的升级，为农村配电变电站网络建设选址问题仍然存在，员工缺乏谨慎科学的统计和调查，主数据缺乏真实性和准确性，严重影响了供电质量，所以符合要求加强主变电站建设前需要避免变电站建设选址问题的有效因素。
1.4供电质量低下
农村供电网络的供电质量较低，因为配电线路受到电网结构、行规范的标准选择较低，缺乏统一的调度和监控，等等，导致供电可靠性低的农村电力供应网络。
目前，大部分农村地区采用单线架空输电线路，难以实现“N-1”配电网线路，大大降低了农村供电的可靠性。
而且经常会出现故障，这很容易导致线路事故和电力中断，而且没有更好的方式为新农村经济服务。
3 10kV 配电线路规划、设计方法
3.1线路路径的选择
路线的选择直接关系到项目的成本和路线的可靠性。
有些设计过于注重施工的便捷性和操作维护的便捷性，选择在公路沿线设置路线。
作为一名设计师，首先需要在地形图上仔细分析和设定线条，然后到现场进行实际调查，检查预定方案实施的可行性。
避免半圆、曲折、大角度设计，综合考虑施工、运行、线路长度、交通状况等因素，选择最佳路径端口。
现场调研并不总是能够确定最佳路径，所以设计师需要有良好的敬业精神，多次到现场调研。
3.2线路的杆塔定位
线路的杆塔位置非常重要。
首先，测量员要仔细记录线路的地形地貌，以及房屋、水库、高低压线路等需要穿越的线路。
根据以上第一手资料，在剖面图上布置杆件时应充分考虑杆件。
如果没有详细的数据，在剖面图上简单随意的排列条形，会有很大的隐患，增加了线路施工和施工进度的难度。
3.3设备材料的选择
线路设备材料的主要材料较多，如导线、绝缘子、横担铁件、金具、电杆等。
线路当中所选用的导线应满足国家有关的技术标准，导线的设计安全系数不应低于设计标准。
另外需要注意如下原则：
（1）根据当地经济特征和地形地貌进行适度规划，避免浪费。
（2）用导线和压降的负载流量进行校核。
供电变电站二次侧出口至终端变电站或线路末端配电变压器一次侧入口的允许电压降为变电站二次侧额定电压的5%。
检查线路的承载能力，导线允许温度70℃。
（3）线路绝缘子的性能应符合国家有关标准。
不同类型的钢筋使用不同类型的绝缘体。
在张力杆中，通常选用由两个悬空绝缘子组成的绝缘子串。
在空气污染区域，配电线路电瓷保温应根据外保温污染程度和位置运行经验，增加绝缘泄漏距离或采取其他一些抗污染措施。
绝缘子的安全系数不应小于以下值：瓷横臂，3.0；悬式绝缘子，2.0；针式绝缘子，2.5。
（4）10kV线路以钢筋混凝土杆为主。
强度设计的安全系数至少为1.7，预应力混凝土杆的安全系数至少为1.8。
混凝土杆应尽量设
置，而普通钢筋混凝土杆应设置接地螺母，使接地螺母与主筋连接可靠。
然而，当选择预应力混凝土杆时，主要钢筋不能同时作为接地导线。
电线电缆的选型不能太大或太小。
同时符合国家有关技术标准，安全系数保持在2.5或以上。
在保证线路距离与线路承载能力的前提下，尽可能节约钢材，达到可靠、安全、降低成本的目的。
4结语
总而言之，农村配电网络规划和管理的升级与人们的生活质量密切相关，因此，做好工作是农村配电网络规划和管理升级为人民服务，在这个阶段的建筑工程项目管理，仍有许多困难。
在实施农村配电网络的升级完成的设计、规划和管理环节建设和验收工作，对新农村建设，促进社会和谐进步具有十分重要的意义。
参考文献:
[1]谭松英. 探讨10kV及以下农村配电网规划和设计[J]. 城市建设理论研究, 2014(15).
[2]尹博军. 10kV及以下农村配电网规划及其设计[J]. 建材发展导向, 2017, 15(23):357-358.
[3]张毅强. 10kV及以下农村电网改造升级规划设计浅析[J]. 通讯世界, 2018(4).
[4]陈晖. 10kV及以下农村电网改造升级规划设计的探究[J]. 中国科技纵横, 2017(22).
[5]聂咸沛. 关于农村10KV配电网规划与运维管理的探讨[J]. 工程技术:全文版:00099-00099.。
