10kV输电线路地线断股应急处理工具
10kvpt断线常规处理流程
10kvpt断线常规处理流程1.发现10kvpt线路断线后，首先需要确定断线位置。
After discovering the disconnection of the 10kvpt line, the first step is to determine the location of the disconnection.2.进入现场后要做好安全防护措施，确保人员安全。
When entering the site, it is important to take safety precautions to ensure the safety of personnel.3.排除附近的危险因素，防止二次事故发生。
Eliminate nearby hazards to prevent secondary accidents.4.使用绝缘手套和绝缘工具检查可能的短路或接地情况。
Use insulated gloves and tools to check for potential short circuits or grounding.5.如果发现短路或接地，要及时进行处理，确保线路安全。
If a short circuit or grounding is found, it should be dealt with promptly to ensure the safety of the line.6.利用测试仪器对线路进行详细检测，找出具体的故障点。
Use testing instruments to conduct a detailed inspection of the line and identify the specific fault point.7.确认故障点后，需组织人员进行维修作业。
After confirming the fault point, personnel need to be organized for repair work.8.如果需要更换元件或设备，要提前准备好相应的备件。

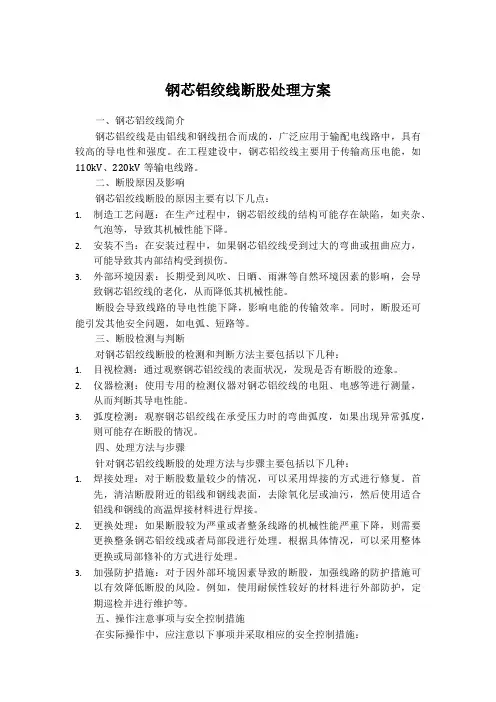

钢芯铝绞线断股处理方案
钢芯铝绞线断股处理方案一、钢芯铝绞线简介钢芯铝绞线是由铝线和钢线扭合而成的，广泛应用于输配电线路中，具有较高的导电性和强度。
在工程建设中，钢芯铝绞线主要用于传输高压电能，如110kV、220kV等输电线路。
二、断股原因及影响钢芯铝绞线断股的原因主要有以下几点：1.制造工艺问题：在生产过程中，钢芯铝绞线的结构可能存在缺陷，如夹杂、气泡等，导致其机械性能下降。
2.安装不当：在安装过程中，如果钢芯铝绞线受到过大的弯曲或扭曲应力，可能导致其内部结构受到损伤。
3.外部环境因素：长期受到风吹、日晒、雨淋等自然环境因素的影响，会导致钢芯铝绞线的老化，从而降低其机械性能。
断股会导致线路的导电性能下降，影响电能的传输效率。
同时，断股还可能引发其他安全问题，如电弧、短路等。
三、断股检测与判断对钢芯铝绞线断股的检测和判断方法主要包括以下几种：1.目视检测：通过观察钢芯铝绞线的表面状况，发现是否有断股的迹象。
2.仪器检测：使用专用的检测仪器对钢芯铝绞线的电阻、电感等进行测量，从而判断其导电性能。
3.弧度检测：观察钢芯铝绞线在承受压力时的弯曲弧度，如果出现异常弧度，则可能存在断股的情况。
四、处理方法与步骤针对钢芯铝绞线断股的处理方法与步骤主要包括以下几种：1.焊接处理：对于断股数量较少的情况，可以采用焊接的方式进行修复。
首先，清洁断股附近的铝线和钢线表面，去除氧化层或油污，然后使用适合铝线和钢线的高温焊接材料进行焊接。
2.更换处理：如果断股较为严重或者整条线路的机械性能严重下降，则需要更换整条钢芯铝绞线或者局部段进行处理。
根据具体情况，可以采用整体更换或局部修补的方式进行处理。
3.加强防护措施：对于因外部环境因素导致的断股，加强线路的防护措施可以有效降低断股的风险。
例如，使用耐候性较好的材料进行外部防护，定期巡检并进行维护等。
五、操作注意事项与安全控制措施在实际操作中，应注意以下事项并采取相应的安全控制措施：1.操作人员应具备相应的专业知识和技能，熟悉操作流程和安全规范。

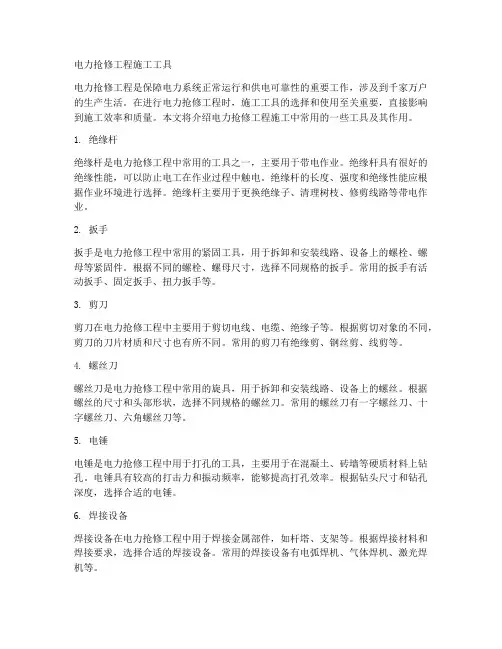

电力抢修工程施工工具
电力抢修工程施工工具电力抢修工程是保障电力系统正常运行和供电可靠性的重要工作，涉及到千家万户的生产生活。
在进行电力抢修工程时，施工工具的选择和使用至关重要，直接影响到施工效率和质量。
本文将介绍电力抢修工程施工中常用的一些工具及其作用。
1. 绝缘杆绝缘杆是电力抢修工程中常用的工具之一，主要用于带电作业。
绝缘杆具有很好的绝缘性能，可以防止电工在作业过程中触电。
绝缘杆的长度、强度和绝缘性能应根据作业环境进行选择。
绝缘杆主要用于更换绝缘子、清理树枝、修剪线路等带电作业。
2. 扳手扳手是电力抢修工程中常用的紧固工具，用于拆卸和安装线路、设备上的螺栓、螺母等紧固件。
根据不同的螺栓、螺母尺寸，选择不同规格的扳手。
常用的扳手有活动扳手、固定扳手、扭力扳手等。
3. 剪刀剪刀在电力抢修工程中主要用于剪切电线、电缆、绝缘子等。
根据剪切对象的不同，剪刀的刀片材质和尺寸也有所不同。
常用的剪刀有绝缘剪、钢丝剪、线剪等。
4. 螺丝刀螺丝刀是电力抢修工程中常用的旋具，用于拆卸和安装线路、设备上的螺丝。
根据螺丝的尺寸和头部形状，选择不同规格的螺丝刀。
常用的螺丝刀有一字螺丝刀、十字螺丝刀、六角螺丝刀等。
5. 电锤电锤是电力抢修工程中用于打孔的工具，主要用于在混凝土、砖墙等硬质材料上钻孔。
电锤具有较高的打击力和振动频率，能够提高打孔效率。
根据钻头尺寸和钻孔深度，选择合适的电锤。
6. 焊接设备焊接设备在电力抢修工程中用于焊接金属部件，如杆塔、支架等。
根据焊接材料和焊接要求，选择合适的焊接设备。
常用的焊接设备有电弧焊机、气体焊机、激光焊机等。
7. 测量仪器测量仪器在电力抢修工程中用于测量线路、设备的参数，如电压、电流、绝缘电阻等。
根据测量需求，选择合适的测量仪器。
常用的测量仪器有电压表、电流表、绝缘电阻测试仪、电能表等。
8. 安全防护用品安全防护用品是电力抢修工程中必备的工具，用于保护施工人员的安全。
常用的安全防护用品有安全帽、绝缘手套、绝缘鞋、安全带、防护眼镜等。
10kv线路故障跳闸处置方案
10kv线路故障跳闸处置方案背景在电力系统运行过程中，由于各种原因，电力设备可能出现故障，如线路短路、过载、接地故障等。
这些故障如果不及时处理，将会给电力系统带来严重的安全隐患，甚至引发火灾、爆炸等严重后果。
因此，对于电力系统出现故障时，需要及时采取措施进行处置，以确保电力系统的稳定运行。
本文主要介绍10kv线路故障跳闸的处置方案，以帮助电力工作人员更好、更快地处理电力系统中的故障。
处置方案步骤一：定位故障点当10kv线路发生故障时，首先需要通过手动或自动操作，使线路跳闸，停止电力传输，避免故障扩大。
接着，需要对线路进行检查，定位故障点。
一般情况下，可以通过巡视、观察电力设备的异常状况以及检查电压、电流等参数的变化，初步判断故障位置。
如果初步判断不确定，还需要采用测距、定位等手段进一步确认故障点。
步骤二：准备工具在定位故障点的同时，需要准备相应的工具，以备进行维修，如手持仪表、螺丝刀、绝缘手套、透镜、验电器等。
特别是针对接地故障，还需要准备好绝缘绳、接地棒、安全带等安全用具，确保维修过程中的安全。
步骤三：分类处理故障根据具体故障情况，采取不同的处理方式：•线路短路：检查熔断器是否熔断，如熔断器熔断，更换熔断器即可。
如熔断器未熔断，检查导线是否短路，如有短路，及时更换导线。
•过载故障：根据电气负荷特点，判断故障是否为临时过载，如是，则等待其自行消除。
如不是，需要增加配电设备容量或调整配电负荷。
•接地故障：对于有电压的接地故障，需要首先切断电源，然后采取安全用具进行维修，修复接地故障。
对于没有电压的接地故障，则需要判断接地点是否合理，如不合理，需要进行调整。
步骤四：标记维修完成在维修完毕后，需要将故障点进行标记，标明维修的具体情况和时间，以便后续的巡视检查和故障分析。
同时，还需要开展工作记录，记录维修过程中发生的事情，包括故障点、处置方案、维修工具、时间等，以备日后复查。
结论10kv线路故障是电力系统中常见的问题，处理不当会带来严重的后果。
10kV线路接地故障及处理
10kV线路接地故障及处理线路一相的一点对地绝缘性能丧失，该相电流经过由此点流入大地，这就叫单相接地。
农村10kV电网接地故障约占70%。
单相接地是电气故障中出现最多的故障，它的危害主要在于使三相平衡系统受到破坏，非故障相的电压升高到原来的√3倍，很可能会引起非故障相绝缘的破坏。
10kV系统为中性点不接地系统。
（一）线路接地状态分析1、一相对地电压接近零值，另两相对地电压升高√3倍，这是金属性接地（1）若在雷雨季节发生，可能绝缘子被雷击穿，或导线被击断，电源侧落在比较潮湿的地面上引起的；（2）若在大风天气此类接地，可能是金属物被风刮到高压带电体上。
或变压器、避雷器、开关等引线刮断形成接地。
（3）如果在良好的天气发生，可能是外力破坏，扔金属物、车撞断电杆等。
或高压电缆击穿等。
2、一相对地电压降低，但不是零值，另两相对地电压升高，但没升高到√3倍，这属于非金属性接地（1）若在雷雨季节发生，可能导线被击断，电源侧落在不太潮湿的地面上引起的，也可能树枝搭在导线上与横担之间形成接地。
（2）变压器高压绕组烧断后碰到外壳上或内层严重烧损主绝缘击穿而接地。
（3）绝缘子绝缘电阻下降。
（4）观察设备绝缘子有无破损，有无闪络放电现象，是否有外力破坏等因素3、一相对地电压升高，另两相对地电压降低，这是非金属接地和高压断相的特征（1）高压断线，负荷侧导线落在潮湿的地面上，没断线两相通过负载与接地导线相连构成非金属型接地。
故而对地电压降低，断线相对地电压反而升高。
（2）高压断线未落地或落在导电性能不好的物体上，或线路上熔断器熔断一相，被断开地线路又较长，造成三相对地电容电流不平衡，促使二相对地电压也不平衡，断线相对地电容电流变小，对地电压相对升高，其他两相相对较低。
（3）配电变压器烧损相绕组碰壳接地，高压熔丝又发生熔断，其他两相又通过绕租接地，所以，烧损相对地电压升高，另两相降低。
4、三相对地电压数值不断变化，最后达到一稳定值或一相降低另两相升高，或一相升高另两相降低（1）这是配电变压器烧损后又接地的典型特征某相绕组烧损而接地初期，该相对地电压降低，另两相对地电压升高，当烧损严重后，致使该相熔丝熔断或两相熔断，虽然切断故障电流，但未断相通过绕组而接地，又演变一相对地电压降低，另两相对低电压升高。
浅谈10kV接地故障的判断与处理
浅谈10kV接地故障的判断与处理
10kV接地故障是指在10kV电力系统中，电力设备或线路的绝缘失效，导致电流通过接地系统流向大地，从而使设备或线路出现接地故障的情况。
接地故障对电力系统的安全运行和设备的正常工作都会产生严重影响，及时准确地判断和处理接地故障非常重要。
判断10kV接地故障的方法主要有以下几种：
1. 声音判断法：当设备或线路发生接地故障时，通常会有明显的爆炸声或者类似火花的声音。
通过听取附近设备或线路是否有异常声音，可以初步判断是否发生了接地故障。
3. 红外热像仪检测法：红外热像仪可以检测设备或线路的温度变化，当发生接地故障时，由于电流流经接地系统，会导致设备或线路局部温度升高。
通过红外热像仪检测设备或线路的温度分布情况，可以判断是否出现接地故障。
1.断开故障回路：一旦发生10kV接地故障，首先要立即切断故障回路，以防止故障扩大。
可以通过跳闸、刀闸等方式切断故障回路，并尽快查找故障点。
2. 查找故障点：在切断故障回路后，需要尽快查找故障点。
可以通过巡视、检修设备等方式查找导致接地故障的原因，如绝缘失效、设备老化等。
3. 维修与更换设备：一旦找到故障点，需要立即进行维修与更换设备。
根据故障的具体情况，可以进行线路更换、设备绝缘修复等方式进行维修处理，以恢复电力系统的正常运行。
10kV接地故障的判断与处理需要灵敏的观察和敏锐的判断能力，以及快速高效的应对措施。
在日常运行中，还应注意加强设备的维护保养，定期检查设备的绝缘状况，以预防接地故障的发生。
输电线路地线断落原因分析及改进措施
输电线路地线断落原因分析及改进措施1.原因分析：1.1设计不合理：输电线路地线断裂的一个主要原因是设计不合理。
线路地线的截面面积、绝缘层的质量和厚度等都需要按照实际需要进行设计，如果这些参数不合理，会导致地线受到过大的电流和电压冲击，从而引起地线断裂。
1.2施工质量不过关：施工质量是导致线路地线断裂的另一个重要原因。
施工过程中，如果地线固定不牢固或者接头处理不当，容易导致地线松动或断裂。
此外，施工过程中如果有硬物或者其他物体对地线进行划伤，也会造成地线断裂。
1.3环境因素：环境因素是导致线路地线断裂的另一个重要因素。
例如，气候变化会导致温度和湿度的变化，从而引起地线膨胀、收缩和氧化，进而导致地线断裂。
此外，地震和风暴等自然灾害也容易引起地线断裂。
2.改进措施：2.1设计合理：为了避免由于设计不合理导致地线断裂，应该进行合理的线路设计。
首先，根据输电线路的电流和电压进行地线截面面积的选择。
其次，要确保地线的绝缘层质量和厚度符合相应的标准。
最后，要注意地线与其他设备的连接，确保地线与设备之间的匹配性。
2.2提高施工质量：为了避免施工质量不过关导致地线断裂，应该加强施工过程的监管和管理。
施工人员应具备一定的专业知识和技术水平，并进行培训和考核。
此外，应该采取相应的措施，确保地线的固定和接头的牢固。
同时，在施工过程中要注意保护地线，避免划伤和损坏。
2.3加强维护保养：为了避免因环境因素导致的地线断裂，应加强输电线路的维护保养工作。
定期对地线进行检查和维护，确保地线的良好状态。
对于老化和损坏的地线，及时更换或修复。
此外，还要加强对环境因素的监测，及时采取措施，预防地线断裂。
总之，输电线路地线断裂是电力系统中常见的故障之一，对电力系统的安全稳定运行造成威胁。
要避免地线断裂，应该对其原因进行分析，并采取相应的改进措施。
只有保证输电线路地线的设计合理、施工质量过关和维护保养到位，才能确保电力系统的安全稳定运行。
分析输电线路架空地线断股成因与对策
分析输电线路架空地线断股成因与对策高压输电线路由于导线截面积大、档距长、导线安装距离高，加之多建设在山脊、平原的开阔地带，导线和架空地线因常年受到风、冰、低温等气象条件的影响，时常发生强烈振动，以致造成架空输电线路的导线断股、断线，给输电线路安全运行带来危害。
1 220kV铜能线#17塔左架空地线外层铝股严重断股现象事件发生在江门台山市赤溪镇，220kV铜能线于2006年11月投产，由铜鼓电厂至220kV能达站，线路全长81.56km。
该线路导线采用2xJL/LB20A-400/35 型，架空地线采用JLB2-4070/40、OPGW光缆。
#17塔为Z402型单回路直线铁塔，弧程高为18m，小号侧档距为413m，大号侧档距为574m。
2012年11月07日11时分，由江门供电局输电管理所在对220kV铜能线进行线路特巡时，发现220kV铜能线#17左架空地线外层铝股严重断股。
经从现场仔细检查，发现外层铝线是从线夹处往两侧断开的，截止于防振锤处。
2架空地线断股原因分析的必要性.220kV铜能线N17处于微气象地区（长期处于大风）引起直线塔悬垂线夹部位的架空地线（钢芯铝绞线）断股。
架空地线的断股影响着输电线路上的电流流动，还使它的抗拉性能降低，严重威胁着整个输电线路的运行安全。
微风振动是造成架空线断股的重要原因，一般发生在防振锤夹板、悬垂线夹、架空线内层等位置，工作人员在巡检时有些位置是不容易发现的，并且这种情况的危害性一般会比较大，可能造成重大的安全事故和经济损失。
3架空线的微风振动3.1架空线产生受迫振动架空线的受迫振动主要是由于层流风在遇到架空线后就会绕行，在架空线的背面，层流风发生分离，这样就会产生两个漩涡，这两个漩涡是对称反向的。
当它的雷诺数达到100-210时，这两个漩涡就会上下交替、交错排列、周期性脱落，产生周期性的策动力，就产生了架空线的受迫振动。
由于策动力的作用，会产生随着策动力变化的频率，而架空线也存在着一组固有频率，当两者相等或者接近时，就会使架空线产生强烈的共振，即微风振动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10kV输电线路地线断股应急处理工具
摘要：输电线路在运行过程中出现断裂现象，易造成安全事故、本课题围绕保
证线路安全运行，及时消除缺陷，通过小组成员的共同努力解决此类问题，本工
具的研制成功为我们运行维护中遇到此类缺陷提供了很好的一个解决方法，也为
我们运行维护中缺陷的消除提供了借鉴和经验的积累。
关键词：输电线路、断裂、处理、工具
一、实施背景
在对10kVⅡ线进行正常巡视过程中，第五工区巡视人员发现112#塔大号侧约
63m处（公路上方）左侧地线已断一股，且断裂处各向两侧散股约1m，已构成
了危急缺陷。 Ⅱ线112#地线断股点位于档距内弧垂点附近，断股处两边的自由
端在风力的作用下，不断松股、且越来越长，距离带电导线的净空距离越来越近。
这个缺陷如果采用带电处理，需要验算带电作业的人员及设备之间安全距离，在
消除缺陷的同时要保证线路的安全距离等，由于从未开展过这类带电作业且现场
条件不满足带电作业的要求，所以此缺陷一直未处理。
二、创新点、技术方案论证
1.工具制作方案
经过小组讨论首先确定工具的制作方案，决定使用与地线规格略大的管，从
中间切开，在两端焊接打孔的固定板，通过螺栓连接，在地线位置组装，然后将
工具移动至地线断股位置。
2.工具工作原理
工作人员在铁塔上将制作的工具安装完毕后，将处理工具移动至断股地线处
即可，靠工具自身的压力固定地线断股处的断头，防止地线断股处的地线继续在
风力，震动等情况的影响下继续松股下垂，对线路的安全运行造成潜在的威胁。
经过对制作工具的现场安装，操作简便，不需要带电作业或者临时停电处理；
通过运行维护人员持续的现场观察监测，断股的地线没有持续松脱的现象，保持
原有的状态，效果良好，达到了我们制作工具的使用效果。
三、实施步骤
1.工具制作方案
经过小组讨论首先确定工具的制作方案，决定使用与地线规格略大的管，从
中间切开，在两端焊接打孔的固定板，通过螺栓连接，在地线位置组装，然后将
工具移动至地线断股位置。
2.工具工作原理
工作人员在铁塔上将制作的工具安装完毕后，将处理工具移动至断股地线处
即可，靠工具自身的压力固定地线断股处的断头，防止地线断股处的地线继续在
风力，震动等情况的影响下继续松股下垂，对线路的安全运行造成潜在的威胁。
3.选择合适的材料
通过讨论我们对多种材料进行对比，最后选择与损伤地线规格相同的压接管
作为主要材料。
4.各种材料加工
对收集到的材料进行加工组装，完成工具的制作。
8.效果观察
经过对制作工具的现场安装，操作简便，不需要带电作业或者临时停电处理；通过运行
维护人员持续的现场观察监测，断股的地线没有持续松脱的现象，保持原有的状态，效果良
好，达到了我们制作工具的使用效果，达到我们制定的目标。
四、应用情况、效果分析及推广前景
经过对制作工具的现场安装，操作简便，不需要带电作业或者临时停电处理，效果良好，
达到了我们制作工具的使用效果，达到我们制定的目标。通过对使用临时停电方式处理缺陷
与使用研制的工具进行的应急处理的对比共节约成本约17万余元。不仅在经济上有很大节
约并且在使用了研制的工具应急处理工具后，缺陷程度也由原来的严重降低为一般缺陷，同
时也消除了线路运行的安全隐患。
通过“地线断股应急处理工具”的应用，不仅在经济上有很大节约并且在使用了研制的工
具应急处理工具后，缺陷程度也由原来的严重降低为一般缺陷，同时也消除了线路运行的安
全隐患。本工具的研制成功为我们运行维护中遇到此类缺陷提供了很好的一个解决方法，也
为我们运行维护中缺陷的消除提供了借鉴和经验的积累。
