CAD技巧：利用图层管理器快速调节图层显示
CAD层管理的快捷键
CAD层管理的快捷键CAD软件作为设计和绘图领域中的重要工具，层管理是其中一个关键功能。
通过使用快捷键，可以提高CAD层管理的效率和准确性。
本文将介绍一些常用的CAD层管理快捷键，帮助你更好地操作CAD软件。
1. 新建层：Ctrl + Shift + N快捷键Ctrl + Shift + N可以快速新建一个图层。
在CAD软件中，图层是用来组织和管理图形元素的，通过新建层可以更好地分类和管理不同的图形元素。
2. 切换显示/隐藏所有图层：Ctrl + 7使用Ctrl + 7可以同时显示或隐藏所有图层。
这个快捷键适用于需要隐藏或显示全部图层的情况，提高了操作速度和效率。
3. 快速切换当前图层：Ctrl + R通过Ctrl + R可以快速在当前图层和上一次激活的图层之间来回切换。
这对于频繁在不同图层之间切换的用户来说非常方便，省去了查找和选择图层的麻烦。
4. 打开图层管理器：Ctrl + L使用Ctrl + L可以快速打开图层管理器，方便对图层进行管理和设置。
在图层管理器中，可以对图层进行创建、删除、重命名、设置属性等操作。
5. 锁定/解锁图层：Ctrl + 2通过Ctrl + 2可以快速锁定或解锁当前图层。
锁定图层可以防止意外的修改或编辑，而解锁图层可以进行编辑和修改。
这个快捷键可以避免对不需要编辑的图层造成意外的改动，保证绘图的准确性和稳定性。
6. 设置当前图层颜色：Alt + Shift + C使用Alt + Shift + C可以快速设置当前图层的颜色。
通过设置不同图层的颜色，可以清晰地区分各个图层的内容，方便查看和编辑。
7. 移动图形元素到指定图层：Ctrl + Shift + M通过Ctrl + Shift + M可以将选择的图形元素移动到指定的图层。
这个快捷键非常有用，可以将不同图形元素快速分组到不同的图层中，提高了图层管理的灵活性和效率。
8. 设置图层属性：Ctrl + 1使用Ctrl + 1可以快速打开图层属性管理器，方便对图层的属性进行设置。
AutoCAD 2008-图层设置
第五章图层设置知识重点⏹设置图层⏹设置颜色⏹图层的线型设置图层⏹ 1.利用对话框设置图层⏹(1)执行方式⏹命令行：LAYER⏹菜单：格式→图层⏹工具栏：图层→图层特性管理器⏹(2)操作步骤⏹命令：LAYER↙⏹系统打开“图层特性管理器”⏹对话框，如图所示。
⏹可以按照需要设置。
“图层特性管理器”对话框⏹２.利用工具栏设置图层⏹AutoCAD 提供了一个“特性”工具栏，如图所示。
用户能够控制和使用工具栏上的工具图标快速地察看和改变所选对象的图层、颜色、线型和线宽等特性。
在绘图屏幕上选择任何对象都将在工具栏上自动显示它所在图层、颜色、线型等属性。
⏹“颜色控制”下拉列表框：单击右侧的向下箭头，弹出一下拉列表，用户可从中选择使之成为当前颜色，如果选择“选择颜色”选项，AutoCAD 打开“选择颜色”对话框以选择其他颜色。
“特性”工具栏⏹“线型控制”下拉列表框：单击右侧的向下箭头，弹出一下拉列表，用户可从中选择某一线型使之成为当前线型。
⏹“线宽”下拉列表框：单击右侧的向下箭头，弹出一下拉列表，用户可从中选择一个线宽使之成为当前线宽。
⏹“打印类型控制”下拉列表框：单击右侧的向下箭头，弹出一下拉列表，用户可从中选择一种打印样式使之成为当前打印样式。
颜色的设置⏹AutoCAD允许用户为图层设置颜色，为新建的图形对象设置当前颜色，还可以改变已有图形对象的颜色。
⏹ 1.执行方式⏹命令行：COLOR⏹菜单：格式→颜色⏹ 2.操作步骤⏹命令：COLOR↙⏹单击相应的菜单项或在命令行输入⏹COLOR命令后回车，AutoCAD打开⏹“选择颜色”对话框。
⏹其中：“选择颜色”对话框⏹“索引颜色”标签：打开此标签，可以在系统所提供的255色索引表中选择所需要的颜色，如“选择颜色”对话框所示。
⏹“真彩色”标签：打开此标签，可以选择需要的任意颜色，可以拖动调色板中的颜色指示光标和“亮度”滑块选择颜色及其亮度。
也可以通过“色调”、“饱和度”和“亮度”调节钮来选择需要的颜色。
CAD中的图层管理和分组方法
CAD中的图层管理和分组方法图层是CAD软件中非常重要的功能，它可以帮助我们对绘图进行有效的管理和组织。
在CAD软件中，图层管理和分组是非常常见的操作，接下来我将为大家介绍一些图层管理和分组的方法以及技巧。
首先，我们来了解一下图层管理。
在CAD软件中，我们可以通过图层管理器来对图层进行管理。
在图层管理器中，可以添加、删除、重命名和编辑图层属性等操作。
通过合理地使用图层管理器，可以使我们的绘图更加清晰有序。
在图层管理中，用颜色和线宽来区分不同的图层是一种常见的方法。
我们可以根据不同的功能或者类型，将不同的元素放在不同的图层上。
比如，我们可以将文字放在一个图层上，将尺寸标注放在另一个图层上，这样可以方便我们在编辑和查看时进行控制。
此外，我们还可以对图层进行分组。
图层分组是一种将多个图层组织在一起的方法，可以更好地管理复杂的绘图。
比如，我们可以将某个项目的相关图层放在一个分组中，这样可以方便我们对整个项目进行控制和编辑。
图层的显示和隐藏也是很重要的。
在CAD软件中，我们可以根据需要选择性地显示或隐藏某些图层。
这样可以帮助我们在查看和修改绘图时更加高效。
比如，当我们只想查看底图时，可以将其他图层隐藏起来；当我们需要编辑某个图层时，可以将其他图层锁定起来，这样可以避免误操作。
此外，图层的顺序也对绘图影响很大。
在CAD软件中，图层的顺序决定了绘图元素的显示顺序。
如果一个元素同时存在于多个图层中，那么位于图层序列更高的图层中的元素会覆盖位于序列较低的图层中的元素。
因此，在绘图时，我们应根据需要调整图层的顺序，以确保所需显示效果。
最后，我要提醒大家的是，在绘图时要注意图层的命名规范和使用规则。
一个良好的图层命名规范可以提高工作效率，减少错误。
同时，在工作过程中，要随时进行图层管理和整理，及时清理不必要的图层。
这样可以使我们的绘图更加规范和清晰。
综上所述，图层管理和分组是CAD软件中非常重要和常用的功能。
通过合理地使用图层管理器，可以对绘图进行有效的组织和管理。
CAD技巧_管理图层

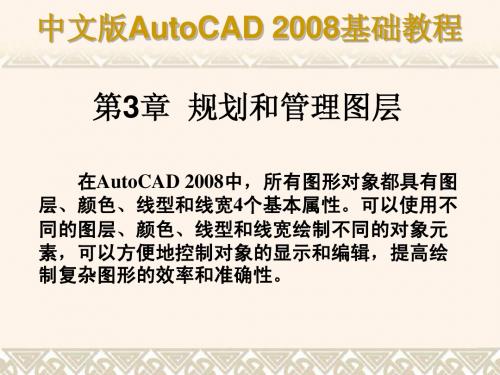

中文版AutoCAD 2008基础教程
3.1.2 创建新图层
在“图层特性管理器”对话框中 单击“新建图层”按钮 ，可以创建 一个名称为“图层1”的新图层，且 该图层与当前图层的状态、颜色、线 性、线宽等设置相同。 也可单击右键，在弹出的快捷菜 单中选择新建图层
中文版AutoCAD 2008基础教程
3.1 规 划 图 层
在AutoCAD中，图形中通常包含多个图层，它们就像一 张张透明的图纸重叠在一起。在机械、建筑等工程制图中， 图形中主要包括基准线、轮廓线、虚线、剖面线、尺寸标 注以及文字说明等元素。如果用图层来管理，不仅能使图 形的各种信息清晰有序，便于观察，而且也会给图形的编 辑、修改和输出带来方便。
中文版AutoCAD 2008基础教程
3.2.4 使用“新组过滤器”过滤图层
在ACAD 2008中，还可以通 过“新组过滤器”过滤图层。可在 “图层特性管理器”对话框中单击 “新组过滤器”按钮 ，并在对话 框左侧过滤器树列表中添加一个 “组过滤器 1”(也可以根据需要 命名组过滤器)。在过滤器树中单 击“所有使用的图层”节点或其他 过滤器，显示对应的图层信息，然 后将需要分组过滤的图层拖动到创 建的“组过滤器 1”上即可。
中文版AutoCAD 2008基础教程
3.2.1 设置图层特性
使用图层绘制图形时，新对象的各种特性将默 认为随层，由当前图层的默认设置决定。也可以单独设置 对象的特性，新设置的特性将覆盖原来随层的特性。在 “图层特性管理器”对话框中，每个图层都包含状态、名 称、打开/关闭、冻结/解冻、锁定/解锁、线型、颜色、线 宽和打印样式等特性。
中文版AutoCAD 2008基础教程
3.2.5 保存与恢复图层状态
图层设置包括图层状态和图层特性。图层状态包括图 层是否打开、冻结、锁定、打印和在新视口中自动冻结。 图层特性包括颜色、线型、线宽和打印样式。可以选择要 保存的图层状态和图层特性。例如，可以选择只保存图形 中图层的“冻结/解冻”设置，忽略所有其他设置。恢复图 层状态时，除了每个图层的冻结或解冻设置以外，其他设 置仍保持当前设置。 保存图层状态 恢复图层状态
AutoCAD显示隐藏线宽的方法
AutoCAD显示隐藏线宽的方法AutoCAD是一款广泛应用于工程设计和制图的软件，它具有强大的绘图功能和丰富的绘图工具。
在制图过程中，有时候需要对图纸中的线宽进行调整，以便更好地表达设计意图。
本文将介绍在AutoCAD中如何显示和隐藏线宽，以及如何进行线宽调整的方法。
显示和隐藏线宽的方法。
在AutoCAD中，显示和隐藏线宽是通过图层属性来实现的。
首先，我们需要打开图层管理器，选择需要操作的图层。
然后在图层属性中找到线宽选项，通过勾选或取消勾选线宽选项来实现显示和隐藏线宽。
具体操作步骤如下：1. 打开图层管理器。
在AutoCAD界面的工具栏中，可以找到“图层管理器”按钮，点击该按钮即可打开图层管理器对话框。
2. 选择需要操作的图层。
在图层管理器中，可以看到当前绘图中所使用的所有图层。
选择需要操作的图层，点击该图层即可进行后续的操作。
3. 显示或隐藏线宽。
在选中需要操作的图层后，可以在图层属性中找到“线宽”选项。
通过勾选或取消勾选该选项，即可实现显示或隐藏线宽。
通过以上步骤，就可以在AutoCAD中实现显示和隐藏线宽的操作。
接下来，我们将介绍如何进行线宽的调整。
线宽调整的方法。
在AutoCAD中，线宽的调整是通过修改图层属性来实现的。
具体操作步骤如下：1. 打开图层管理器。
同样的，首先需要打开图层管理器，并选择需要操作的图层。
2. 修改线宽。
在图层属性中，可以找到“线宽”选项。
在该选项中，可以选择不同的线宽数值，以调整所选图层的线宽。
通常情况下，可以选择0.00、0.05、0.09、0.13、0.15等不同的线宽数值，根据需要进行调整。
3. 应用修改。
在完成线宽的调整后，点击“应用”或“确定”按钮，即可将修改的线宽应用到所选图层上。
通过以上步骤，就可以在AutoCAD中实现线宽的调整。
在实际操作中，可以根据具体的设计需求和绘图要求，灵活调整各个图层的线宽，以达到更好的表达效果。
总结。
在AutoCAD中，显示和隐藏线宽以及进行线宽调整是非常常见的操作。
CAD的图层保存与加载技巧
CAD的图层保存与加载技巧在使用CAD软件进行设计和绘图时，图层的使用是非常重要的。
图层可以帮助我们对图形进行分类和管理，使设计工作更加高效和有组织。
本文将介绍CAD中图层的保存与加载技巧，帮助读者更好地运用这一功能。
在CAD软件中，我们可以创建多个图层，并将不同的图形元素分配到不同的图层中。
这样做的好处在于，我们可以根据需要随时开启或关闭特定图层，以实现对某些图形元素的操作或隐藏。
在设计过程中，我们可能经常需要切换不同的图层，根据需要选择加载特定的图层。
要保存和加载图层，我们可以按照以下步骤进行操作：1. 保存图层：在CAD软件中，我们可以通过“图层”工具栏或菜单中的“图层属性管理器”打开图层管理器。
在图层管理器中，我们可以看到当前设计文件中的所有图层以及它们的状态。
要保存图层，我们可以选择需要保存的图层，右键点击并选择“另存为”选项。
接下来，我们可以选择保存图层的文件名和位置，并点击保存按钮。
2. 加载图层：在需要加载图层时，我们可以通过点击“图层属性管理器”打开图层管理器。
在图层管理器中，点击工具栏中的“加载”按钮或右键点击图层列表区域，并选择“加载图层”选项。
在弹出的对话框中，我们可以选择需要加载的图层文件（通常具有.lay格式的文件），并点击加载按钮。
加载后，我们可以在图层管理器中看到新加载的图层。
除了基本的保存和加载图层的功能外，CAD软件还提供了一些高级的图层管理技巧，帮助我们更好地组织和控制图层。
1. 设置图层过滤器：在图层管理器中，我们可以使用图层过滤器功能来快速查找和选择需要的图层。
通过设置过滤器条件，我们可以只显示或隐藏特定名称、状态或属性的图层，以简化图层管理工作。
2. 图层冻结和解冻：在设计过程中，有时我们需要暂时隐藏一些图层以便于操作其他图层。
通过冻结图层，我们可以将其暂时隐藏，而不用删除或关闭。
同样，我们也可以解冻图层来显示之前被隐藏的图层。
3. 图层锁定和解锁：通过锁定图层，我们可以保护其中的图形元素免受意外移动和编辑。
CAD图层颜色和线型设置技巧
CAD图层颜色和线型设置技巧在使用CAD软件进行绘图过程中，图层的颜色和线型设置是非常重要的，它们能够帮助我们更好地标示不同的对象和元素。
本文将介绍一些CAD软件中图层颜色和线型的设置技巧，帮助读者能够更加灵活地进行绘图操作。
首先，我们需要了解CAD软件中图层的概念。
图层可以理解为绘图空间的逻辑分层，它们可以用来对绘图中不同类型的对象进行分组和管理。
通过使用图层，我们可以将不同类型的绘图元素隔离开，方便进行编辑和修改。
因此，图层的设置非常重要。
在CAD软件中，我们可以通过图层属性管理器来设置图层的颜色和线型。
首先，我们可以通过命令栏输入“LA”或者点击工具栏上的图层属性管理器按钮打开图层属性管理器对话框。
在对话框中，我们可以看到各个图层的名称、颜色和线型等属性。
对于图层颜色的设置，我们可以根据需要选择不同的颜色。
默认情况下，CAD软件会提供一些基本的颜色供我们选择，如红色、绿色、蓝色等。
如果需要设置其他颜色，我们可以点击颜色栏旁边的下拉箭头，选择“颜色选择器”，然后在弹出的对话框中选择所需的颜色。
在实际绘图中，我们可以根据需要为不同类型的对象设置不同的颜色。
例如，我们可以将线条设置为黑色，填充区域设置为灰色，以此来区分不同的元素。
对于一些特殊的对象，我们也可以设置醒目的颜色进行标示，方便后续的编辑和修改。
除了颜色设置，CAD软件还提供了丰富的线型选择。
在图层属性管理器中，我们可以通过点击线型栏旁边的下拉箭头来选择线型。
CAD软件默认提供了一些常见的线型，如实线、虚线等。
如果需要使用其他线型，我们可以选择“其他”，然后弹出的对话框中选择所需的线型。
图层中的线型设置可以用来区分不同的线条类型，例如，我们可以使用实线表示墙体，虚线表示门窗等。
通过合理地设置线型，我们能够更加清晰地表达绘图中的各个元素和对象。
除了基本的颜色和线型设置，CAD软件还提供了一些高级功能。
例如，可以根据图层设置线宽，使得绘图时线条的粗细有所区分。
CAD外部参照图层管理技巧
CAD外部参照图层管理技巧CAD 外部参照图层管理技巧在使用CAD设计软件时，经常会使用外部参照（XREF）功能来引入其他图纸作为参考。
然而，管理外部参照图层常常会遇到一些困扰。
本文将介绍一些CAD软件中的外部参照图层管理技巧，帮助您更好地控制和组织图层。
1. 添加外部参照图层在CAD软件中，添加外部参照图层非常简单。
首先，打开您的主图纸，在命令行中输入“XREF”或选择菜单中的“外部参照(XREF)”。
然后，选择“添加”选项，浏览并选择您要添加的外部图纸。
确认后，软件会自动将外部图纸添加到您的主图纸中，其中的图层将作为参考存在。
2. 控制外部参照图层的可见性添加外部参照图层后，您可能需要对这些图层进行控制，使其在需要的时候可见或隐藏。
通过使用图层面板（Layer Panel）或图层管理器（Layer Manager），您可以对外部参照图层进行可见性的调整。
通过打开图层面板（Layer Panel），您可以看到主图纸和外部参照图层的列表。
可见的图层会被勾选，不可见的图层未勾选。
您可以单击勾选框，切换图层的可见性。
另外，使用图层管理器（Layer Manager）也可以完成这个操作。
在命令行中输入“LAYER”或选择菜单中的“图层(Layer)”打开图层管理器。
选择外部参照图层并点击可见性旁边的按钮，切换可见或隐藏状态。
3. 控制外部参照图层的显示顺序CAD软件中，不同图层的显示顺序可以影响最终的图形效果。
当使用外部参照图层时，您需要确保外部参照图层在主图纸中的图层之上或之下，以达到预期的效果。
通过图层面板（Layer Panel）或图层管理器（Layer Manager），您可以调整外部参照图层的显示顺序。
在图层列表中，将外部参照图层拖动到所需的位置，以使其在主图纸中的图层之上或之下。
4. 锁定外部参照图层当外部参照图层已被正确放置并设置后，您可以选择锁定这些图层，以防止意外的移动或编辑。
通过锁定外部参照图层，您可以确保图纸的结构和布局保持不变。
CAD中的图层排序和切换方法
CAD中的图层排序和切换方法在使用CAD软件进行设计和绘图时，图层的排序和切换是必不可少的重要操作。
图层的排序可以帮助我们更好地组织和管理绘图内容，而图层的切换则可以帮助我们在不同的绘图阶段快速切换不同的图层设置。
本文将介绍CAD中的图层排序和切换方法，帮助读者更加高效地使用CAD软件。
首先，让我们来了解图层的排序。
在CAD软件中，图层的排序决定了绘图内容的显示顺序。
较高的图层排序将覆盖较低的图层排序，即较高的图层内容将显示在较低的图层内容之上。
因此，当我们需要在绘图过程中调整某个图层的显示顺序时，可以按照以下步骤进行操作：1. 打开CAD软件并打开绘图文件。
2. 打开图层管理器。
在CAD软件的菜单栏中，选择“格式”-> “图层管理器”或者使用快捷键“Ctrl + 7”打开图层管理器。
3. 在图层管理器中，可以看到绘图文件中的所有图层。
选择需要调整显示顺序的图层。
4. 点击图层管理器工具栏中的“上移”或“下移”按钮来调整选中图层的显示顺序。
也可以使用鼠标拖动选中的图层进行排序。
5. 调整完图层的显示顺序后，点击“应用”或“确定”按钮保存更改。
接下来，让我们来了解图层的切换方法。
当我们需要在不同的绘图阶段切换不同的图层设置时，可以按照以下步骤进行操作：1. 打开CAD软件并打开绘图文件。
2. 打开图层管理器。
在CAD软件的菜单栏中，选择“格式”-> “图层管理器”或者使用快捷键“Ctrl + 7”打开图层管理器。
3. 在图层管理器中，我们可以看到所有的图层。
选择需要切换的图层，点击图层前面的复选框来开启或关闭选中的图层。
4. 如果需要切换到另一个图层设置，可以点击图层管理器上方的“创建图层状态”按钮。
5. 在弹出的对话框中，点击“新建”按钮来创建一个新的图层状态。
输入图层状态的名称，然后选择需要开启的图层，点击“应用”按钮保存设置。
6. 当需要切换到不同的图层设置时，可以点击图层管理器上方的“应用图层状态”按钮，选择需要切换的图层状态。
CAD中的图层批量管理与导入导出技巧
CAD中的图层批量管理与导入导出技巧图层是CAD软件中非常重要的概念，它们可以帮助我们更有效地组织和管理绘图文件。
在CAD软件中，可以通过图层来控制绘图元素的可见性、编辑属性和打印设置等。
本文将介绍CAD中的图层批量管理和导入导出技巧，帮助读者更好地使用CAD软件。
1. 图层的批量管理在CAD软件中，有时会有大量的图层需要管理，手动一个个去修改和设置图层属性会非常繁琐。
幸运的是，CAD软件通常会提供批量管理图层的功能，帮助用户节省时间和精力。
一种常用的批量管理图层的方法是使用图层过滤器。
图层过滤器可以根据图层名称、颜色、线型等属性来筛选和管理图层。
通过设置过滤器，用户可以快速找到需要修改的图层，然后一次性批量修改它们的属性。
另一种方法是使用图层管理器。
图层管理器是一个功能强大的工具，可以帮助用户直观地查看和编辑图层。
通过图层管理器，用户可以方便地批量修改图层的可见性、颜色、线型等属性。
此外，图层管理器还可以用于创建和删除图层。
2. 图层的导入导出有时候，我们可能需要在不同的CAD文件之间导入和导出图层。
这可以帮助我们在不同的绘图项目之间共享和复用图层设置，提高工作效率。
CAD软件通常会提供导入和导出图层的功能，使用户可以轻松地完成这一任务。
在导入图层时，用户可以选择要导入的图层文件，并指定导入的方式和位置。
在导出图层时，用户可以选择要导出的图层，并指定导出的文件格式和保存路径。
除了导入和导出图层，CAD软件还支持复制和粘贴图层的操作。
这种方法适用于在同一个绘图文件中复制和粘贴图层，或者在不同的绘图文件之间复制和粘贴图层。
3. 注意事项和技巧在使用CAD软件中的图层管理和导入导出功能时，有几点需要注意的事项和技巧。
首先，要谨慎使用图层过滤器。
尽管图层过滤器可以帮助我们快速筛选和管理图层，但过滤器设置不当可能会导致误操作或者图层丢失。
因此，使用图层过滤器之前，最好先进行备份和测试。
其次，要注意导入和导出图层时的文件格式兼容性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CAD技巧：利用图层管理器快速调节图层显示
建筑工程项目的设计图纸，往往包含众多的设计元素，且因设计师个人操作
习惯的不同以及后期频繁的图纸交流，使得一张图纸中的图层数量成倍增加。
设计师使用CAD软件进行绘图或修改编辑过程中，虽然只需用到其中一小部分的
图层内容，但全部图层在打开图纸时却自动开启，最终导致程序运行缓慢，甚至
出现CAD软件卡死情况，严重影响了工作效率。
有什么办法能够快速控制图层的状态和关闭不必要的图层的显示？中望
CAD+2015提供了图层状态管理器，设计师按照要求设定好后就能随心所欲的控
制图纸中图层的变化。
步骤一：打开图层特性管理器，它位于“格式”菜单下的
ET扩展工具-图层工
具下面。
在中望CAD+2015“图层特性管理器”对话框中，可以看到每个图层都包含
名称、开/关、冻结/解冻、锁定/解锁、颜色、线性、线宽及打印样式等特性，
设计师可以根据需要对图层特性进行修改。
步骤二：点击对话面板左上角第三个图标，选择图层状态管理器。
步骤三：点击“新建”创建新的图层状态，在弹窗的对话框中输入状态名及
说明内容，点击确定。
步骤四：编辑图层状态，设置完成后点击“确定”即可。
通过以上几个简单的操作设置之后，设计师就可以在图层状态管理器中调节
所需的部分图层的显示。
现在，每个设计单位或者是各个项目工程的图纸几乎都会有固定的dwg模板，
特定的图层。因此，设计师可以通过中望CAD+2015图层状态管理器的输入或输
出两个功能，来导入导出已经定义过的图层状态管理器文件或者图形状态，从而
简化了绘图的步骤，提高设计效率。
