人教版物理高二选修2-1 1.3多用电表同步练习
高中物理新人教版高二选修3-1同步练习：第2章_第9节_实验_使用多用电表_word版有答案
第9节实验练习使用多用电表练习1．多用电表的使用基本方法．(1)表盘面上“＋”、“－”插孔，表示直流电流挡、直流电压挡的正、负接线柱．因此，不管测什么项目，首先将红表笔插入“＋”插孔，将黑表笔插入“－”插孔，那么用直流电流挡、直流电压挡时，电流从红表笔流入，从黑表笔流出；用电阻挡时由原理图可知，红表笔连接的是表内电源的负极，黑表笔连接的是表内电源的正极，因此，电流是从红表笔流入，从黑表笔流出．(2)测量前，应把选择开关旋到相应项目的适当量程上，读数时要注意挡位与刻度盘对应．直流电流挡、直流电压挡跟电流表和电压表的使用方法一样，要注意所选的量程应大于电器两端电压的估计值或通过用电器电流的估计值．2．使用多用电表测量电压．(1)选择直流电压挡合适的量程．(2)将电表与被测电路并联．3．使用多用电表测量电流．(1)选择直流电流挡合适的量程．(2)将被测电路导线卸开一端，把多用表串联在电路中．(3)读数时，首先要认清刻度盘上的最小刻度．4．使用多用电表测量电阻．测量：先选挡．①选挡接着欧姆调零；② 换挡重新欧姆调零；③示数要乘倍率；④用毕将选择开关拨离欧姆挡，一般旋至交流电压最高挡上或“OFF”挡上；⑤被测电阻要跟电源、其他元件断开．⑥欧姆表指针偏转角度越大时，说明流过欧姆表的电流越大，也说明待测电阻越小.5．二极管的特点及其电阻测量．(1)特点：如图所示，它由半导体材料制成，有两个电极．(2)电阻测量：正向电阻较小，反向电阻较大，可用多用电表判断它的正、负极或区分它的好坏，二极管具有单向导电性．►基础巩固1．(多选)关于多用电表表面上的刻度线，下列说法中不正确的是(D)A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一个刻度盘B．电阻刻度是不均匀的C．电阻刻度上的零刻度与直流电流的最大刻度线相对应D．电阻刻度上的零刻度与直流电流的最大刻度线不对应解析：多用表中，直流电流和电压刻度是均匀的，但电阻刻度不均匀，A、B选项正确；电阻零刻度对应I.电阻∞刻度线对应I＝0，故C选项正确．g2．(多选)多用电表测电阻时，下列操作中正确的是(CD)A．测量前检查表针是否指在左端的“0”位置，如不在则要进行欧姆调零B．用“×1”欧姆挡，若指针恰好在刻度30～50的正中，则待测电阻为40 ΩC．用“×1 k”挡，若指针偏转角度太大，应换成“×100”或“×10”或“×1”挡D．每次换挡后都要重新欧姆调零解析：要区分欧姆调零与机械调零，A错误；欧姆刻度不均匀，B错误；用“×1 k”挡，若指针偏转角度太大，表明被测电阻很小，应换成“×100”或“×10”或“×1”挡，C正确；每次换挡后都要重新欧姆调零，D正确．3．甲、乙两同学使用多用电表欧姆挡测同一个电阻时，他们都把选择开关旋到“×100”挡，并能正确操作．他们发现指针偏角太小，于是甲把选择开关旋到“×1k”挡，乙把选择开关旋“×10”挡，但乙重新调零，而甲没有重新调零．则以下说法正确的是(D) A．甲选挡错误，而操作正确B．乙选挡正确，而操作错误C．甲选挡错误，操作也错误D．乙选挡错误，而操作正确解析：在使用多用电表的欧姆挡时一定要先进行欧姆调零，再测量；同时为了减小误差，要尽量使指针指在中间刻度附近，即要合理地选择倍率挡位．4．用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T.请根据下列步骤完成电阻测量：(1)旋动部件________，使指针对准电流的“0”刻线．(2)将K旋转到电阻挡“×100”位置．(3)将插入“＋”“－”插孔的表笔短接，旋动部件________，使指针对准电阻的________(填“0刻线”或“∞刻线”)．(4)将两表笔分别与待测电阻相接，发现指针偏转角度过小．为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按________的顺序进行操作，再完成读数测量．A．将K旋转到电阻挡“×1 k”的位置B．将K旋转到电阻挡“×10”的位置C．将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接，旋动合适部件，对电表进行校准解析：使指针对准电流的“0”刻线，应旋动机械调零部件S；使指针对准电阻的“0”刻线，应旋动欧姆调零部件T；测电阻时若指针偏转角度过小，则待测电阻的阻值很大，据欧姆表测电阻时指针尽可能接近“中值”的原则知，应换用较大倍率的挡位，因此A合理；每换一次挡位应重新调零，则选D；测电阻时两表笔的金属部分分别与被测电阻两引线相连，应选C.答案：(1)S (3)T 0刻线(4)ADC，以下给出的是可能的实验操5．(1)用多用表的欧姆挡测量阻值约为几十千欧的电阻Rx作步骤，其中S为选择开关，P为欧姆挡调零旋钮．把你认为正确的步骤前的字母按合理的顺序填写在下面的横线上．a．将两表笔短接，调节P使指针对准刻度盘上欧姆挡的0刻度，断开两表笔的阻值后，断开两表笔b．将两表笔分别连接到被测电阻的两端，读出Rxc．旋转S使其尖端对准欧姆挡×1 kd．旋转S使其尖端对准欧姆挡×100e．旋转S使其尖端对准交流500 V挡，并拔出两表笔________________________________________________________________________.根据图所示指针位置，此被测电阻的阻值约为______Ω.(2)(多选)下述关于用多用电表欧姆挡测电阻的说法中正确的是________．A．测量电阻时，如果指针偏转过大，应将选择开关S拨至倍率较小的挡位，重新调零后测量B．测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果C．测量电路中的某个电阻，应该把该电阻与电路断开D．测量阻值不同的电阻时，都必须重新调零解析：(1)使用欧姆表时，指针指在“中值”附近较为准确．由图知中值电阻为30 Ω，为几十千欧，故选用×1 k挡．测量前必须欧姆调零，实验完毕后，将选择开关而被测电阻Rx拨至交流最高挡，故操作顺序应为：c、a、b、e.(2)指针偏转过大，说明电阻示数太小，即选用倍率过高，应换用倍率较小挡位，且重新调零，A正确．电阻的阻值与电流的流向无关，所以红、黑表笔接反，不影响测量结果，B错误．利用欧姆表测电阻时，因使用表内电源，故电阻不能在通路时测试，C正确．只要不换挡位，就不用重新调零，D错．答案：(1)c、a、b、e 30 k (2)AC6．(1)某同学使用多用电表粗略测量一定值电阻的阻值，先把选择开关旋到“×1 k”挡位，测量时指针偏转如图甲所示．请你简述接下来的测量操作过程：①_________________________________________________________；②_________________________________________________________；③_________________________________________________________；④测量结束后，将选择开关旋到“OFF”挡．(2)接下来采用“伏安法”较准确地测量该电阻的阻值，所用实验器材如图乙所示．其中电压表内阻约为5 kΩ，电流表内阻约为5 Ω.图中部分电路已经连接好，请完成实验电路的连接．(3)图丙是一个多量程多用电表的简化电路图，测量电流、电压和电阻各有两个量程．当转换开关S旋到位置3时，可用来测量__________；当S旋到位置__________时，可用来测量电流，其中S旋到位置__________时量程较大．解析：(1)欧姆表读数时，指针在中央位置附近时最准确，开关旋到“×1 k”挡时，指针偏角太大，所以改换成小挡位“×100”；换挡后，应对欧姆表重新进行欧姆调零；所测电阻阻值等于表盘示数×倍数．(2)上一问可以粗略地知道被测电阻为几千欧，与电压表的内阻相近，因此安培表应用内接法．(3)多用电表测电阻时，电源内置；作电流表时，电阻与表头并联；并联电阻越小，电流表的量程越大．答案：(1)①断开待测电阻，将选择开关旋到“×100”挡②将两表笔短接，调整“欧姆调零旋钮”，使指针指向“0 Ω”③再接入待测电阻，将指针示数×100，即为待测电阻阻值(2)连线如图所示：(3)电阻1、2 1►能力提升7．如图所示的电路中，1、2、3、4、5、6为连接点的标号．在开关闭合后，发现小灯泡不亮．现用多用电表检查电路故障，需要检测的有：电源、开关、小灯泡、3根导线以及电路中的各连接点．(1)为了检测小灯泡以及3根导线，在连接点1、2已接好的情况下，应当选用多用电表的________挡．在连接点1、2同时断开的情况下，应当选用多用电表的________挡．(2)在开关闭合情况下，若测得5、6两点间的电压接近电源的电动势，则表明________________________________________________________________________可能有故障．(3)将小灯泡拆离电路，写出用多用电表检测该小灯泡是否有故障的具体步骤．________________________________________________________________________解析：(1)当连接点1、2已接好时，电路中已有电压存在，故需用电压挡来检测电路．当连接点1、2同时断开时，电路中没有电源提供电压，要检测电路故障，只有通过测各段电路的电阻是否异常，故采用欧姆挡．(2)当电路中两点间有电压时，这表明在此两点之外的电路与电源两极是连通的．当测出两点间电压等于电源电压而又确定电路故障是断路引起时，就可以确定断路位置在此两点之间．答案：(1)电压欧姆(2)开关或连接点5、6(3)①调到欧姆挡；②将红黑表笔相接，检查欧姆挡能否正常工作；③测量小灯泡的电阻．如果电阻无穷大，表明小灯泡有故障．8．在测定金属电阻率的实验中，某同学连接电路如图所示，闭合开关后，发现电路有故障(已知电源、电表和导线均完好，电源电动势为E)．(1)若电流表示数为零、电压表示数为E，则发生故障的是________(填“待测金属丝”“滑动变阻器”或“开关”)．(2)若电流表、电压表示数均为零，该同学利用多用电表检查故障．先将选择开关旋至______________挡(填“欧姆×100”“直流电压10 V”或“直流电流2.5 mA”)，再将____________(填“红”或“黑”)表笔固定在a接线柱，把另一支表笔依次接b、c、d接线柱．(3)若只有滑动变阻器断路，则多用电表的示数依次是________、________、________．解析：(1)若电流表示数为零，说明外电路一定是断路，电压表有示数为E，说明电源与电压表之间的连接无断路，所以发生故障的一定是待测金属丝．(2)电流表示数为零，说明外电路一定存在着断路．因为电源两端有电压，所以不能用欧姆表来检测，只能用电压表(量程高于电源电动势)来检测，没有电压表的情况下，则利用多用电表的10 V直流电压挡来检查故障．多用电表的红表笔应和电源的正极相连．(3)若只有滑动变阻器断路，则多用电表的示数依次是0、E、E.答案：(1)待测金属丝(2)直流电压10 V 红(3)0 E E。

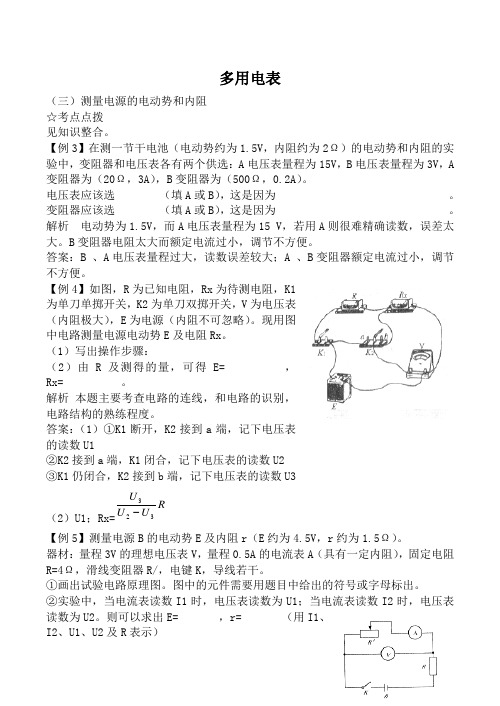

高中物理多用电表2人教版选修2-1
多用电表（三）测量电源的电动势和内阻 ☆考点点拨 见知识整合。
【例3】在测一节干电池（电动势约为1.5V ，内阻约为2Ω）的电动势和内阻的实验中，变阻器和电压表各有两个供选：A 电压表量程为15V ，B 电压表量程为3V ，A 变阻器为（20Ω，3A ），B 变阻器为（500Ω，0.2A ）。
电压表应该选 （填A 或B ），这是因为 。
变阻器应该选 （填A 或B ），这是因为 。
解析 电动势为1.5V ，而A 电压表量程为15 V ，若用A 则很难精确读数，误差太大。
B 变阻器电阻太大而额定电流过小，调节不方便。
答案：B 、A 电压表量程过大，读数误差较大；A 、B 变阻器额定电流过小，调节不方便。
【例4】如图，R 为已知电阻，Rx 为待测电阻，K1为单刀单掷开关，K2为单刀双掷开关，V 为电压表（内阻极大），E 为电源（内阻不可忽略）。
现用图中电路测量电源电动势E 及电阻Rx 。
（1）写出操作步骤：（2）由R 及测得的量，可得E= ，Rx= 。
解析 本题主要考查电路的连线，和电路的识别，电路结构的熟练程度。
答案：（1）①K1断开，K2接到a 端，记下电压表的读数U1②K2接到a 端，K1闭合，记下电压表的读数U2 ③K1仍闭合，K2接到b 端，记下电压表的读数U3（2）U1；Rx=RU U U 323【例5】测量电源B 的电动势E 及内阻r （E 约为4.5V ，r 约为1.5Ω）。
器材：量程3V 的理想电压表V ，量程0.5A 的电流表A （具有一定内阻），固定电阻R=4Ω，滑线变阻器R/，电键K ，导线若干。
①画出试验电路原理图。
图中的元件需要用题目中给出的符号或字母标出。
②实验中，当电流表读数I1时，电压表读数为U1；当电流表读数I2时，电压表读数为U2。
则可以求出E= ，r= （用I1、I2、U1、U2及R 表示）解析 固定电阻器保护电阻作用，滑动电阻器用限流接法就可以，原理图如图所示。

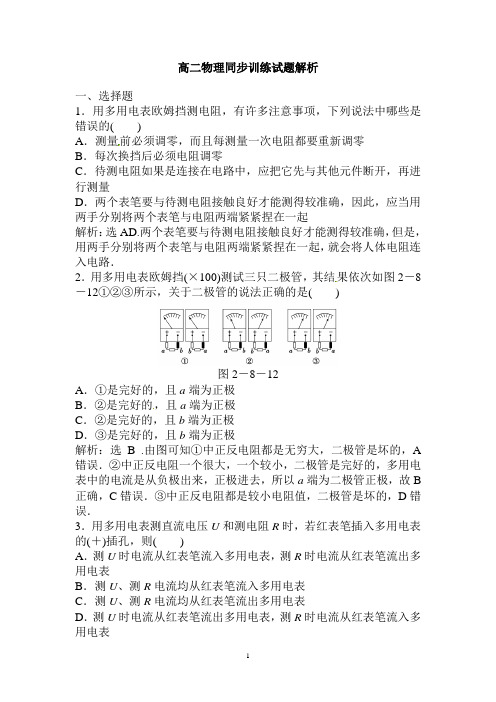

高二物理同步训练：2.8《 多用电表的原理、实验：练习使用多用电表》(新人教版选修3-1)
高二物理同步训练试题解析一、选择题1．用多用电表欧姆挡测电阻，有许多注意事项，下列说法中哪些是错误的()A．测量前必须调零，而且每测量一次电阻都要重新调零B．每次换挡后必须电阻调零C．待测电阻如果是连接在电路中，应把它先与其他元件断开，再进行测量D．两个表笔要与待测电阻接触良好才能测得较准确，因此，应当用两手分别将两个表笔与电阻两端紧紧捏在一起解析：选AD.两个表笔要与待测电阻接触良好才能测得较准确，但是，用两手分别将两个表笔与电阻两端紧紧捏在一起，就会将人体电阻连入电路．2．用多用电表欧姆挡(×100)测试三只二极管，其结果依次如图2－8－12①②③所示，关于二极管的说法正确的是()图2－8－12A．①是完好的，且a端为正极B．②是完好的，且a端为正极C．②是完好的，且b端为正极D．③是完好的，且b端为正极解析：选B .由图可知①中正反电阻都是无穷大，二极管是坏的，A 错误．②中正反电阻一个很大，一个较小，二极管是完好的，多用电表中的电流是从负极出来，正极进去，所以a端为二极管正极，故B 正确，C错误．③中正反电阻都是较小电阻值，二极管是坏的，D错误．3．用多用电表测直流电压U和测电阻R时，若红表笔插入多用电表的(＋)插孔，则()A．测U时电流从红表笔流入多用电表，测R时电流从红表笔流出多用电表B．测U、测R电流均从红表笔流入多用电表C．测U、测R电流均从红表笔流出多用电表D．测U时电流从红表笔流出多用电表，测R时电流从红表笔流入多用电表解析：选B.用多用电表测量直流电压U 时，多用电表就是电压表，电流从红表笔流入，黑表笔流出，用多用电表测量电阻R 时，多用电表内部有电源，电流也是从红表笔流入，黑表笔流出，故B 正确，A 、C 、D 错误．4.如图2－8－13中B 为电源，R 1、R 2为电阻，S 为电键．现用多用电表测量流过电阻R 2的电流．将多用电表的选择开关调至直流电流挡(内阻很小)以后，正确的接法是( )图2－8－13A ．保持S 闭合，将红表笔接在a 处，黑表笔接在b 处B ．保持S 闭合，将红表笔接在b 处，黑表笔接在a 处C ．将S 断开，红表笔接在a 处，黑表笔接在b 处D ．将S 断开，红表笔接在b 处，黑表笔接在a 处答案：C5.如图2－8－14所示电路的三根导线中，有一根是断的，电源、电阻器R 1、R 2及另外两根导线是好的．为了查出断导线，某学生想先用多用电表的红表笔连接在电源的正极a ，再将黑表笔连接在电阻R 1的b 端和R 2的c 端，并观察多用电表指针的示数．在下列选项中，符合操作规程的是( )图2－8－14A ．直流10 V 挡B ．直流0.5 A 挡C ．直流2.5 V 挡D ．欧姆挡解析：选A 。

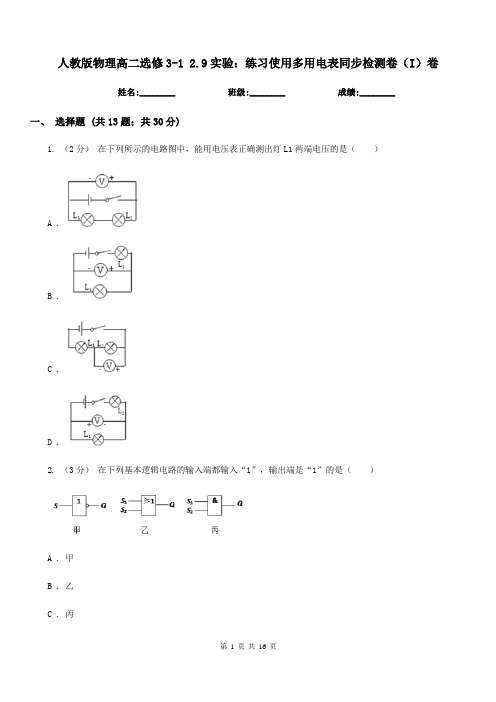

人教版物理高二选修3-1 2.9实验：练习使用多用电表同步检测卷(I)卷
人教版物理高二选修3-1 2.9实验：练习使用多用电表同步检测卷（I）卷姓名:________ 班级:________ 成绩:________一、选择题 (共13题；共30分)1. （2分）在下列所示的电路图中，能用电压表正确测出灯L1两端电压的是（）A .B .C .D .2. （3分）在下列基本逻辑电路的输入端都输入“1”，输出端是“1”的是（）A . 甲B . 乙C . 丙D . 甲乙丙均不能输出“1”3. （2分）如图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300 μA，内阻rg＝100 Ω，调零电阻最大阻值R＝50 kΩ，串联的固定电阻R0＝50 Ω，电池电动势E＝1.5 V，用它测量电阻Rx ，能较准确测量的阻值范围是（）A . 30 kΩ～80 kΩB . 3 kΩ～8 kΩC . 300 kΩ～800 kΩD . 3 000 kΩ～8 000 kΩ4. （2分）如图是有三个输入端的复合门电路，当C端输入0时Y输出0，那么A、B端输入分别是（）A . 1、1B . 0、1C . 1、0D . 0、05. （2分）下图为一门电路的两个输入端A、B与输出端Z的电压信号图，由此可推断该门电路是（）A . “与”门B . “或”门C . “非”门D . “与非”门6. （3分）如图所示是简化的多用电表的电路图．选择开关S与不同接点连接，就组成不同的电表，已知R3＜R4 ，下面是几位同学对这一问题的议论，请你判断他们中的正确说法是（）A . S与1、2连接时，多用电表就成了电流表，且前者量程较大B . S与3、4连接时，多用电表就成了电流表，且前者量程较大C . S与3、4连接时，多用电表就成了电压表，且前者量程较大D . S与5连接时，多用电表就成了欧姆表7. （2分）如图所示电路的三根导线中，有一根是断的，电源、电阻器R1、R2及另外两根导线是好的．为了查出断导线，某学生想先用多用电表的红表笔连接在电源的正极a ，再将黑表笔连接在电阻R1的b端和R2的c 端，并观察多用电表指针的示数．在下列选项中，符合操作规程的是（）A . 直流10 V挡B . 直流0.5 A挡C . 直流 2.5 V挡D . 欧姆挡8. （2分） (2017高二下·衡阳会考) 对于多用电表的使用，下列说法正确的是（）A . 在粗略测定电池电动势时，可用直流电压挡直接测量B . 在粗略测定电池内阻时，可用欧姆挡直接测量C . 做电流表使用时与待测电路并联D . 做电压表使用时与待测电路串联9. （2分）在图所示的逻辑电路中，当A、B端输入的电信号分别为“0”和“0”时，在C、D端输出的电信号分别为（）A . “1”和“0”B . “0”和“1”C . “0”和“0”D . “1”和“1”10. （2分）下列逻辑电路中，能使蜂鸣器F发出声音的是（）A .B .C .D .11. （2分）一只多用电表有4个欧姆挡，分别为×1、×10、×100、×1 k，欧姆挡表盘的中间刻度值为“15”．现用它来测量一未知电阻的阻值，先将选择开关置于“×100”挡处，接着将红表笔和黑表笔接触，发现表针指在“0”处，然后进行测量，结果发现表针指在欧姆挡刻度值为“200”的刻度线附近，为了使测量结果更准确，必须换挡并重新测量，下列说法正确的是（）A . 必须将选择开关改为置于“×10”挡处B . 必须将选择开关改为置于“×1”挡处C . 换挡之后必须重新调零才能进行测量D . 换挡之后不必重新调零就能进行测量12. （3分）下图是三个门电路符号，A输入端全为“1”，B输入端全为“0”．下列说法正确的是（）A . 甲为“非”门，输出为“1”B . 乙为“与”门，输出为“0”C . 乙为“或”门，输出为“1”D . 丙为“与”门，输出为“0”13. （3分）可以用型号为741S14的非门集成电路、发光二极管和限流电阻来组成一个逻辑电平检测器，电路如图所示，使用时，将检测器的输入端A接到被测点．下列说法正确的是（）A . 当被测点为高电平时，LED会发光，低电平时不会发光B . 当被测点A高电平时，LED不会发光，低电平时会发光C . A端的电平高，Y端为低电平，LED两端必有较大电压，故发光D . A端的电平高，LED两端没有较大电压，故不发光二、填空题 (共7题；共20分)14. （2分）在如图所示的逻辑电路中，门电路“1”为非门，门电路“&”为与门。

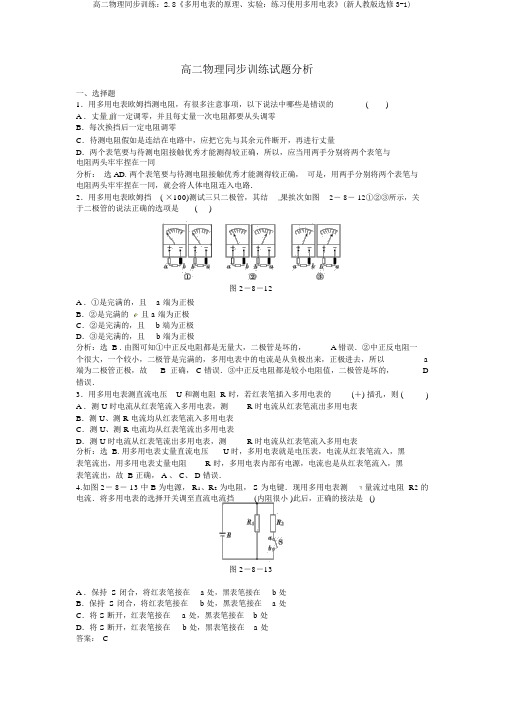

高二物理同步训练：2.8《多用电表的原理、实验：练习使用多用电表》(新人教版选修3-1)
高二物理同步训练试题分析一、选择题1．用多用电表欧姆挡测电阻，有很多注意事项，以下说法中哪些是错误的()A ．丈量前一定调零，并且每丈量一次电阻都要从头调零B．每次换挡后一定电阻调零C．待测电阻假如是连结在电路中，应把它先与其余元件断开，再进行丈量D．两个表笔要与待测电阻接触优秀才能测得较正确，所以，应当用两手分别将两个表笔与电阻两头牢牢捏在一同分析：选 AD. 两个表笔要与待测电阻接触优秀才能测得较正确，可是，用两手分别将两个表笔与电阻两头牢牢捏在一同，就会将人体电阻连入电路．2．用多用电表欧姆挡( ×100)测试三只二极管，其结果挨次如图2－ 8－ 12①②③所示，关于二极管的说法正确的选项是()图 2－8－12A ．①是完满的，且 a 端为正极B．②是完满的，且 a 端为正极C．②是完满的，且 b 端为正极D．③是完满的，且 b 端为正极分析：选 B . 由图可知①中正反电阻都是无量大，二极管是坏的， A 错误．②中正反电阻一个很大，一个较小，二极管是完满的，多用电表中的电流是从负极出来，正极进去，所以a 端为二极管正极，故 B 正确， C 错误．③中正反电阻都是较小电阻值，二极管是坏的，D 错误．3．用多用电表测直流电压 U 和测电阻 R 时，若红表笔插入多用电表的(＋) 插孔，则 () A ．测 U 时电流从红表笔流入多用电表，测R 时电流从红表笔流出多用电表B．测 U、测 R 电流均从红表笔流入多用电表C．测 U、测 R 电流均从红表笔流出多用电表D．测 U 时电流从红表笔流出多用电表，测R 时电流从红表笔流入多用电表分析：选 B. 用多用电表丈量直流电压U 时，多用电表就是电压表，电流从红表笔流入，黑表笔流出，用多用电表丈量电阻R 时，多用电表内部有电源，电流也是从红表笔流入，黑表笔流出，故 B 正确， A 、 C、 D 错误．4.如图 2－ 8－ 13 中 B 为电源， R1、R2为电阻， S 为电键．现用多用电表测量流过电阻 R2的电流．将多用电表的选择开关调至直流电流挡(内阻很小 )此后，正确的接法是 ()图 2－8－13A ．保持 S 闭合，将红表笔接在 a 处，黑表笔接在B．保持 S 闭合，将红表笔接在 b 处，黑表笔接在C．将 S 断开，红表笔接在 a 处，黑表笔接在 b 处D．将 S 断开，红表笔接在 b 处，黑表笔接在 a 处b 处a 处答案：C5.如图 2－ 8－ 14 所示电路的三根导线中，有一根是断的，电源、电阻器R 1、R 2 及此外两根 导线是好的．为了查出断导线，某学生想先用多用电表的红表笔连结在电源的正极 a ，再将 黑表笔连结在电阻R 1 的 b 端和 R 2 的 c 端，并察看多用电表指针的示数．在以下选项中，符合操作规程的是 ()图 2－8－14A ．直流 C ．直流10 V 2.5 V挡挡B ．直流 0.5 A D ．欧姆挡挡分析：选A 。
高二物理多用电表练习题含答案
多用电表课堂同步1．关于多用电表上的电阻刻度线，下列说法正确的是（）A.零电阻刻度线与零电流刻度线重合B.零电阻刻度线与电流表满偏刻度线重合C.电阻刻度是不均匀的，电阻值越大，刻度线越密D.电阻刻度是不均匀的，电阻值越小，刻度线越密2．用多用电表欧姆档测电阻时，下列说法正确的是（）A.测量前必须调零，而且每测一次电阻都要重新调零B.为了使测量值比较准确，应该用两手分别将两表笔与待测电阻两端紧紧捏在一起，以使表笔与待测电阻接触良好C.待测电阻若是连接在电路中，应当先把它与其它元件断开后再测量D.使用完毕应当拔出表笔，并把选择开关旋到OFF档或交流电压最高档3．用多用表测直流电压U或测电阻R时，若红表笔插入多用表的正(＋)插孔，则 ( ) A．前者(测电压U)电流从红表笔流人多用电表，后者(测电阻)从红表笔流出多用电表B．两者电流都从红表笔流入多用表C．两者电流都从红表笔流出多用表D．前者电流从红表笔流出多用表，后者电流从红表笔流入多用表4．下列说法中正确的是（）A．欧姆表的每一档的测量范围是0~∞B．用不同档的欧姆表测量同一电阻的阻值时，误差大小是一样的C．用欧姆表测电阻时，指针越接近刻度盘中央，误差越大D．用欧姆表测电阻，选不同量程时，指针越靠近右边误差越小阻是50Ω，电池的电动势是1.5V，经过调零之后测电阻，当欧姆表指针指到满偏的3/4位置时，被测电阻的阻值是E（）A．50Ω B．100Ω C．16.7Ω D．400Ω6．一个标有“220V，40W”的白炽灯泡，当用多用电表的欧姆档去测量它们的电阻时，测得的阻值（）A．接近1210Ω B．接近5.5ΩC．明显大于1210Ω D．明显小于1210Ω7．如图2-48所示是多用表欧姆表的原理示意图，其中电流表的满偏电流为I g=300μA，内阻r g=100Ω，调零电阻的最大值50kΩ，串联的固定电阻为50Ω，电池电动势1.5V，用它测量电阻R x，能准确测量的阻值范围是（）A ．30k Ω∽80K ΩB ．3k Ω∽8k ΩC ．300Ω∽800ΩD ．30Ω∽80Ω课后巩固1．如图2-49 (a )所示足一个欧姆表的外部构造示意图，其正、负插孔内分别插有红、黑表笔，则虚线内的电路图应是(b )图中的图 ( ).2．用多用电表的欧姆档（×1K Ω）检查性能良好的晶体二极管，发现多用电表的表针向右偏转角度很小，这说明 （ ）A ．二极管加有正向电压，故测得电阻很小B ．二极管加有反向电压，故测得电阻很大C ．此时红表笔接的是二极管的正极D ．此时红表笔接的是二极管的负极3．欧姆表电路及刻度盘如图2-50所示，现因表头损坏，换用一个新表头.甲表头满偏电流为原来表头的2倍，内阻与原表头相同；乙表头满偏电流与原表头相同，内阻为原表头的2倍，则换用甲表头和换用乙表头后刻度盘的中值电阻分别为( )A ．100Ω，100ΩB ．200Ω，100ΩC ．50Ω， 100ΩD ．100Ω，200Ω4．一个多用电表内的电池已使用很久了，但是转动调零旋钮时，仍可使表针调至零欧姆刻度处.用这只多用表测出的电阻值R’，与被测电阻的真实值R 相比 ( )A ．R’=RB ．R’＞RC ．R’＜RD ．无法确定5．如图2-52所示是把量程为3mA 的电流表改装成欧姆表的示意图，其中E 1=1.5V 。
高中物理人教版选修3-1第二章第9节实验：练习使用多用电表同步练习(II)卷
高中物理人教版选修3-1第二章第9节实验：练习使用多用电表同步练习（II）卷姓名:________ 班级:________ 成绩:________一、选择题 (共8题；共19分)1. （2分）用多用表测直流电压U、直流电流I和电阻R时，若红表笔插入多用表的正（+）插孔，黑表笔插入多用表的负（－）插孔，则（）A . 测U、I时，电流从红表笔流入多用表，测R时电流从红表笔流出多用表B . 测U、I时，电流从红表笔流出多用表，测R时电流从红表笔流入多用表C . 测U、I时，电流从红表笔流入多用表，测R时电流从红表笔流入多用表D . 测U、I时，电流从红表笔流出多用表，测R时电流从红表笔流出多用表2. （2分） (2017高二上·宜昌期末) 如图是一个将电流表改装成欧姆表的电路示意图，此欧姆表已经调零，用此欧姆表测一阻值为R的电阻时，指针偏转至满刻度处，现用该表测一未知电阻，指针偏转到满刻度的处，则该电阻的阻值为（）A . 16RB . 10RC . 5RD . 4R3. （2分）用多用电表的欧姆档测量一晶体二极管的正向和反向电阻，指针偏转情况如图甲、乙所示．图中a、b是多用表的两个插孔，c、d是多用表的两支表笔．由图示的情况可知（）A . a是“+”插孔，c是红表笔B . a是“+”插孔，c是黑表笔C . b是“+”插孔，d是红表笔D . b是“+”插孔，d是黑表笔4. （2分） (2018高二上·长春月考) 如图是一个多用电表的简化电路图。
S为单刀多掷开关，通过操作开关，接线柱O可以接通1，也可以接通2、3、4、5或6。
下列说法正确的是（）A . 当开关S分别接1或2时，测量的是电流，其中S接2时量程较大B . 当开关S分别接3或4时，测量的是电阻，其中A是红表笔C . 当开关S分别接5或6时，测量的是电阻，其中A是黑表笔D . 当开关S分别接5和6时，测量的是电压，其中S接5时量程较大5. （2分） (2019高二上·平遥月考) 如图是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为R的电阻时，指针偏转至满刻度4/5处．现用该表测一未知电阻，指针偏转到满刻度的1/5处，则该电阻的阻值为（）A . 4RB . 5RC . 16RD . 10R6. （3分）下列关于欧姆表的说法中正确的是（）A . 测量电阻前要把红、黑表笔相接，调整调零旋钮，使指针指在电阻刻度的零位上B . 测量电阻时，如果指针偏角过小，应换用高倍率档C . 测量电阻时，表针偏转角度越大，说明被测电阻的阻值越大D . 测量电阻时，每次更换倍率后，不需要重新调零7. （3分）(2020·沈阳模拟) 如图所示为多用电表原理示意图，所用电流表的表盘刻度共100格，满偏电流为，满偏电压为，电源的电动势为，内阻，直流电压挡的量程为，则下列判断正确的是（）A . 黑表笔应该接，红表笔接B . 定值电阻的阻值为C . 选择开关接2，刻度盘正中间的刻度值为D . 选择开关接3，若指针与电流表第25格刻度线重合，则通过的电流为8. （3分） (2019高二上·平遥月考) 关于多用电表的使用，下列说法正确的有（）甲. 乙. 丙. 丁.A . 甲图是用多用电表直流电压档测量小灯泡两端的电压，表笔接法正确B . 乙图是用多用电表直流电流档测量电路中的电流，表笔接法正确C . 丁图中用多用电表电阻档测量的是二极管的反向电阻D . 丙图中用的是多用电表电阻档测量二极管的反向电阻二、实验题 (共2题；共9分)9. （4分） (2018高二上·荔湾期末) 如图所示的实验电路。
高中物理新人教版高二选修3-1同步练习：第2章_第8节_多用电表的原理_word版有答案
第8节多用电表的原理一、欧姆表1．内部构造：由表头、电源、可变电阻三部分组成．2．原理：欧姆表是依据闭合电路欧姆定律制成的，简单结构如图所示．当红、黑表笔间接入被测电阻Rx 时，通过表头的电流I＝ERg＋R＋r＋Rx．改变Rx，电流I随着改变，每个Rx值都对应一个电流值，在刻度盘上直接标出与I值对应的电阻值，就可以从刻度盘上直接读出被测电阻的阻值．二、多用电表1．用途：共用一个表头，可分别测量电压、电阻、电流等物理量．2．最简单的多用电表原理图：如图(1)所示，当单刀多掷开关接通1时，可作为电流表使用，接通2时，可作为欧姆表使用，接通3时，可作为电压表使用．3．外部结构名称：如图(2)是一种多用电表外形图，表的上半部分为表盘，下半部分是选择开关，周围标有测量功能的区域及量程．将选择开关旋转到电流挡，多用电表内的电流表电路就被接通，选择开关旋转到电压挡或电阻挡，表内的电压表电路或欧姆表电路就被接通．在不使用时，应把选择开关旋到“OFF”挡，或交流电压最高挡．►基础巩固1．关于多用电表表面上的刻度线，下列说法中错误的是(D)A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一个刻度B．电阻刻度是不均匀的C．电阻刻度上的零刻度与直流电流的最大刻度线相对应D．电阻刻度上的零刻度与直流电流的最大刻度线不对应．2．(多选)下列说法中正确的是(AB)A．欧姆表的每一挡测量范围都是0到∞B．欧姆表只能用来粗略地测量电阻C．用欧姆表测电阻，指针越接近刻度中央误差越大D．用欧姆表测电阻，指针越靠近刻度右边误差越小解析：由于欧姆表刻度不均匀，只能对电阻粗略地进行测量．3．多用电表调到欧姆挡时，其内部等效电路是下列图中的(C)解析：多用电表调到欧姆挡时，其内部有电源、电流表表头及调零可变电阻，并且黑表笔应与电池的正极相连接，红表笔应与电池的负极相连接，故内部等效电路是C图．4．利用多用电表不可以测量的物理量是(B)A．电流 B．电能 C．电压 D．电阻解析：多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程，当不能测量电能．故选B.5．如图所示为多用电表电阻挡的原理图，表头内阻为Rg ，调零电阻为R，电池的电动势为E，内阻为r，则下列说法中错误的是(C)A．它是根据闭合电路欧姆定律制成的B．接表内电池负极的应是红表笔C．电阻挡对应的“∞”刻度一般在刻度盘的右端D．调零后刻度盘的中心刻度值是r＋Rg＋R解析：多用电表是根据闭合电路的欧姆定律制成的，A对；电流从黑表笔出，红表笔进，B对；“∞”刻度在刻度盘的左端，C错；当多用电表指针指在中间位置时，Ig2＝ER g ＋R＋r＋Rx，Ig＝ERg＋r＋R.所以Rx＝Rg＋R＋r，即中心刻度值为r＋Rg＋R，D对．6．(多选)欧姆表是由表头、干电池和调零电阻等串联而成的，有关欧姆表的使用和连接，正确的做法是(AC)A．测电阻前要使红黑表笔相接，调节欧姆调零旋钮，使表头的指针指零B．红表笔与表内电池的正极相接，黑表笔与表内电池的负极相连接C．红表笔与表内电池负极相接，黑表笔与表内电池正极相接D．测电阻时，若所选量程相同，表针偏转角度越大，待测电阻值越大解析：测电阻前都要进行欧姆调零，A正确；由欧姆表内部结构可知红表笔与表内电池负极相接，黑表笔与表内电池正极相接，B错误，C正确；测电阻时，若所选量程相同，表针偏转角越大，说明通过表头的电流越大，待测电阻越小，D错误．7．用欧姆表测一个电阻R的阻值，选择旋钮置于“×10”挡，测量时指针指在100与200刻度弧线的正中间，可以确定(C)A．R＝150 Ω B．R＝1 500 ΩC．1 000 Ω＜R＜1 500Ω D．1 500 Ω＜R＜2 000 Ω解析：表盘右疏左密，所以指针指在100与200刻度弧线的正中间，可以确定：1 000 Ω＜R＜1 500 Ω，故选C.►能力提升8．下图所示为一简单欧姆表原理示意图，其中电流表的满偏电流Ig ＝300 μA，内阻Rg＝100 Ω，可变电阻R的最大阻值为10 kΩ，电池的电动势E＝1.5 V，内阻r＝0.5 Ω，图中与接线柱A相连的表笔颜色应是____________色．按正确使用方法测量电阻Rx的阻值时，指针指在刻度盘的正中央，则Rx＝__________kΩ.若该欧姆表使用一段时间后，电池电动势变小、内阻变大，但此表仍能调零，按正确使用方法再测上述Rx，其测量结果与原结果相比将__________(填“变大”、“变小”或“不变”)．解析：由I＝ERg＋R＋r＋Rx及Ig＝ERg＋R＋r，指针指中央，I＝12Ig＝150 μA，Rx＝5 kΩ；因欧姆表的内阻变大，同样的电阻值，电流变小，读数变大．答案：红 5 变大。
人教版物理高二选修3-1 2.9实验：练习使用多用电表同步检测卷(II)卷
人教版物理高二选修3-1 2.9实验：练习使用多用电表同步检测卷（II）卷姓名:________ 班级:________ 成绩:________一、选择题 (共13题；共30分)1. （2分）下列逻辑电路中，能使蜂鸣器F发出声音的是（）A .B .C .D .2. （3分）在下列基本逻辑电路的输入端都输入“1”，输出端是“1”的是（）A . 甲B . 乙C . 丙D . 甲乙丙均不能输出“1”3. （2分）在如图所示的逻辑电路中，当A端输入电信号“1”、B端输入电信号“1”时，则在C 和D 端输出的电信号分别为（）A . 1和0B . 0和1C . 1和lD . 0和04. （2分）如图中B为电源，R1、R2为电阻，S为电键．现用多用电表测量流过电阻R2的电流．将多用电表的选择开关调至直流电流挡(内阻很小)以后，正确的接法是（）A . 保持S闭合，将红表笔接在a处，黑表笔接在b处B . 保持S闭合，将红表笔接在b处，黑表笔接在a处C . 将S断开，红表笔接在a处，黑表笔接在b处D . 将S断开，红表笔接在b处，黑表笔接在a处5. （2分）在图所示的逻辑电路中，当A、B端输入的电信号分别为“0”和“0”时，在C、D端输出的电信号分别为（）A . “1”和“0”B . “0”和“1”C . “0”和“0”D . “1”和“1”6. （3分）如图所示，为万用表欧姆挡的内部电路，a、b为表笔插孔，下列说法中正确的是（）A . a孔插红表笔B . 表盘刻度是均匀的C . 用×100 Ω挡测量时，若指针指在0 Ω附近，则应换用×1 kΩ挡D . 测量“220 V 100 W”的泡的电阻，会发现测量的电阻比484 Ω小得多7. （2分）在下列所示的电路图中，能用电压表正确测出灯L1两端电压的是（）A .B .C .D .8. （2分） (2017高二下·衡阳会考) 对于多用电表的使用，下列说法正确的是（）A . 在粗略测定电池电动势时，可用直流电压挡直接测量B . 在粗略测定电池内阻时，可用欧姆挡直接测量C . 做电流表使用时与待测电路并联D . 做电压表使用时与待测电路串联9. （2分）在下图所示的逻辑电路中，当A、B端输入的电信号分别为“0”和“0”时，在C、D端输出的电信号分别为（）A . “1”和“0”B . “0”和“1”C . “0”和“0”D . “1”和“1”10. （2分）如图是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为R的电阻时，指针偏转至满刻度处．现用该表测一未知电阻，指针偏转到满刻度的处，则该电阻的阻值为（）A . 4RB . 5RC . 10RD . 16R11. （2分）如图所示电路的三根导线中，有一根是断的，电源、电阻器R1、R2及另外两根导线是好的．为了查出断导线，某学生想先用多用电表的红表笔连接在电源的正极a ，再将黑表笔连接在电阻R1的b端和R2的c端，并观察多用电表指针的示数．在下列选项中，符合操作规程的是（）A . 直流10 V挡B . 直流0.5 A挡C . 直流 2.5 V挡D . 欧姆挡12. （3分）某同学设计了一个路灯自动控制门电路，如图所示，天黑了，让路灯自动接通，天亮了，让路灯自动熄灭。
实验：练习使用多用电表+同步练习题+-2021-2022学年高二上学期物理人教版必修第三册
11.5 实验：练习使用多用电表一、单选题1．关于多用电表表盘上的刻度线，下列说法中不正确．．．的是（）A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一刻度B．电阻刻度是不均匀的C．电阻刻度上的零刻度与直流电流的最大刻度线相对应D．电阻刻度上的零刻度与直流电流的最大刻度线不对应2．在商店选购一个10 μF电容器，在只有一台多用电表的情况下，为了挑选一个优质产品，应选用哪个量程：①直流电压挡；①直流电流挡；①欧姆挡；①交流电压挡．选好量程以后，再将多用电表两根测试笔接待检电容器，如果电容器是优质的，电表指针应该：①不偏转；①偏转至最右边；①偏转至中值；①偏转一下又返回至最左边．正确的选项是()A．①①B．①①C．①①D．①①3．某同学设计了一个多量程多用电表，其内部结构原理图如图所示．其电流表的量程分别为10 mA和250 mA，电压表的量程分别为10 V和250 V，电阻档分别为“×10 Ω”和“×100 Ω”．则下列说法正确的是（）A．功能选择开关S与“1”相接时，所测物理量和量程分别是直流电流、250 mAB．功能选择开关S与“3”相接时，所测物理量和量程分别是直流电流、10 mAC．功能选择开关S与“5”相接时，所测物理量和量程分别是直流电压、250 VD．做电流表或电压表时电流从红表笔流进，从黑表笔流出，作欧姆表时电流从红表笔流出，从黑表笔流进4．如图，电池、开关和灯泡组成串联电路．当闭合开关时，发现灯泡不发光。
在不能拆开电路的前提下，现使用一多用电表对故障电路进行检测：选择直流电压挡，闭合开关S，红、黑表笔分别接在接线柱E、F上，电压表示数为1.5V；断开开关S，选择欧姆1k挡，红、黑表笔分别同时接E、F，指针不偏转。
则下列判断可能正确的是（）A．灯泡短路B．灯泡断路C．导线DE断开D．导线BF断开5．在使用多用电表测电阻时，以下说法错误．．的是（）A．使用前检查指针是否指在电阻档的“∞”处B．每换一次挡位，都必须重新进行电阻档欧姆调零C．在外电路中，电流从红表笔流经被测电阻到黑表笔D．测量时，若指针偏角较小，应换倍率较大的档位进行测量二、多选题6．如图是一个多用电表的简化电路图，S为单刀多掷开关，通过操作开关，接线柱O 可以接通1，也可以接通2、3、4、5或6。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
人教版物理高二选修2-1 1.3多用电表同步练习姓名:________ 班级:________ 成绩:________一、选择题 (共15题；共30分)1. （2分） (2016高二上·长沙期中) 用两个相同的小量程电流表，分别改装成了两个量程不同的大量程电流表A1、A2 ，若把A1、A2分别采用并联或串联的方式接入电路，如图所示，则闭合电键后，下列有关电表的示数和电表指针偏转角度的说法正确的是（）A . 图甲中的A1、A2的示数相同B . 图甲中的A1、A2的指针偏角相同C . 图乙中的A1、A2的示数和偏角都不同D . 图乙中的A1、A2的指针偏角相同2. （2分） (2016高二上·盘山期中) 下列关于电势的说法中，不正确的是（）A . 电势差就是电场中两点电势的差值B . 匀强电场中两点间的电势差还与试探电荷的电量有关C . 顺着电场线的方向，电势越来越低D . 电场中各点的电势是相对零电势参考点而言的3. （2分）(2017·溧水模拟) 如图所示实线为等量异种点电荷周围的电场线，虚线为以一点电荷为中心的圆，M点是两点电荷连线的中点，若将一试探正点电荷从虚线上N点移动到M点，则（）A . 电荷所受电场力大小不变B . 电荷电势能大小不变C . 电荷电势能逐渐减小D . 电荷电势能逐渐增大4. （2分）下列关于物理量或物理常数说法正确的是（）A . 引力常量G、静电力常量K、真空中光速с ，元电荷e等物理常数是一个固定的数值与任何的因素都无关B . 电阻率是反映材料导电性能的物理量，仅与材料种类有关，与温度、压力和磁场等外界因素无关C . 自感系数是表示线圈产生自感能力的物理量，跟线圈的形状、长短、匝数、电流变化快慢以及是否有铁芯等因素有关D . 电容是表征电容器容纳电荷本领的物理量．由可知电容的大小是由Q（带电量）或U（电压）决定的5. （2分） (2017高二上·绵阳期中) 电场中有一点P，下列说法中正确的有（）A . 若放在P点的电荷的电荷量减半，则P点的场强减半B . 若P点没有试探电荷，则P点场强为零C . P点的场强越大，则同一电荷在P点受到的电场力越大D . P点的场强方向为放在该点的电荷所受电场力的方向6. （2分） (2019高三上·昌平期中) 如图所示，曲线为电荷在匀强电场中的运动轨迹，a、b是轨迹上的两点，则下列说法正确的是（）A . 电荷在b点的电势能大于在a点的电势能B . 该电场的方向水平向左C . b点的电势高于a点的电势D . 电荷在电场中相同时间内速度的变化量不相同7. （2分） (2016高二上·包头期中) 如图所示，实线是一簇由负点电荷产生的电场线．一带正电的粒子仅在电场力作用下通过电场，图中虚线为粒子的运动轨迹，a、b是轨迹上的两点．下列判断正确的是（）A . a点场强小于b点场强B . a点电势大于b点电势C . 带电粒子从a到b动能减小D . 带电粒子从a到b电势能减小8. （2分）空间有一匀强电场，在电场中建立如图所示的直角坐标系O-xyz，M、N、P为电场中的三个点，M 点的坐标为（0，a，0），，N点的坐标为（a，0，0），P点的坐标为（a，，），已知电场方向平行直线MN，M 点电势为0，N点电势为1V，则P点的电势为（）A .B .C .D .9. （2分） (2016高二上·神木开学考) 如图所示，A、B、C、D、E、F为匀强电场中一个边长为1m的正六边形的六个顶点，A、B、C三点电势分别为10V、20V、30V，则下列说法正确的是（）A . B，E一定处在同一等势面上B . 匀强电场的场强大小为 V/mC . 正点电荷从E点移到F点，则电场力做负功D . 电子从F点移到D点，电荷的电势能增加20eV10. （2分）如图所示，Q是带正电的点电荷，P1、P2为其电场中的两点．若E1、E2为P1、P2两点的电场强度的大小，φ1、φ2为P1、P2两点的电势，则（）A . E1>E2 ，φ1>φ2B . E1>E2 ，φ1<φ2C . E1<E2 ，φ1>φ2D . E1<E2 ，φ1<φ211. （2分）两个相同的金属小球（均可看做点电荷），原来所带的电荷量分别为+5q和﹣q，相互间的库仑力大小为F ．现将它们相接触，再分别放回原处，则两金属小球间的库仑力大小变为（）A .B . FC .D .12. （2分） (2017高二上·盐城期末) 如图所示为电场中的某一条电场线，A、B、C是其上的三点．现用EA、EB、EC表示这三点的电场强度，ΦA、ΦB、ΦC表示这三点的电势，则必有（）A . EA＞EB＞ECB . ΦA＞ΦB＞ΦCC . ΦA=ΦB=ΦCD . EA=EB=EC13. （2分） (2016高二上·夷陵开学考) 在光滑的绝缘水平面上，有一个正三角形abc，顶点a、b处分别固定一个正点电荷，c处固定一个负点电荷，它们的电荷量大小都相等，如图所示，D点为正三角形外界圆的圆心，E、G、H分别为ab、ac、bc的中点，E、F两点关于c点对称，下列说法中正确的是（）A . D点的场强为零，电势也为零B . G、H两点的场强相同C . E、F两点的电场强度大小相等、方向相反D . 将一带正电的试探电荷有E点移动到D点的过程中，该电荷的电势能减小14. （2分） (2019高三上·秦皇岛月考) 如图为静电除尘机理示意图，废气先经过一个机械过滤装置再进入静电除尘区，带负电的尘埃在电场力的作用下向集尘极迁移并沉积，以达到除尘目的。
图中虚线为电场线(方向未标)。
不考虑尘埃在迁移过程中的相互作用和电量变化，则（）A . 每个尘埃的运动轨迹都与一条电场线重合B . 尘埃在迁移过程中电势能增大C . 尘埃在迁移过程中做匀变速运动D . 图中点电势低于点电势15. （2分） (2016高二上·扬州开学考) 如图所示，一半径为R的均匀带正电圆环水平放置，环心为O点，在O正上方h高位置的A点与A′关于O对称．质量为m的带正电的小球从A点静止释放，并穿过带电环．则小球从A点到A′过程中加速度（a）、重力势能（EpG）、机械能（E）、电势能（Ep电）随位置变化的图象一定不正确的是（取O点为坐标原点且重力势能为零，向下为正方向，无限远电势为零）（）A .B .C .D .二、填空题 (共10题；共19分)16. （2分） (2019高二上·北京期中) 图中 A、B、C、D 是匀强电场中一边长为 0.10m 的正方形的四个顶点，已知 A、B、C、D 四点的电势分别为????????=15V，????????=3V，????C=9V，则 A、B 的中点电势为________V，该电场的电场强度大小为________V/m.17. （2分）(2017·静安模拟) 若将一个电量为2.0×10﹣10C的正电荷，从零电势点移到电场中M点要克服电场力做功8.0×10﹣9J，则M点的电势是________ V；若再将该电荷从M点移到电场中的N点，电场力做功1.8×10﹣8J，则M、N两点间的电势差UMN=________V．18. （2分）如图所示，A、B是电场中的两点，由图可知，电场强度EA________EB（填“＞”或“＜”）．将一点电荷先后放在A、B两点，它所受的电场力大小FA________FB（填“＞”或“＜”）．19. （2分）如图所示，在匀强电场中有a ， b ，．c三点，A．b相距4 cm ， b ， c相距10 cm。
将一个带电荷量为2×10-8 C 的电荷从a点移到b点时，电场力做功为4×10-6 J，将此电荷从b点移到c点时电场力做功为________ J，a ， c间电势差为________ V。
20. （1分） (2018高二上·芜湖月考) 图中A、B、C、D是匀强电场中一正方形的四个顶点，已知A、B、C 三点的电势分别为UA=15V，UB=3V，UC=－3V。
由此可得D点电势UD=________V。
21. （2分） (2017高二上·南昌期中) 如图，a、b、c、d是匀强电场中的四个点，它们正好是一个梯形的四个顶点．电场线与梯形所在的平面平行．ab平行cd，且ab边长为cd边长的一半，已知a点的电势是3V，b点的电势是5V，c点的电势是7V．由此可知，d点的电势为________V，并在图中作出一条通过C点的电场线，且保留作图过程的辅助线________．22. （2分）(2017·松江模拟) 一个带负电的点电荷在电场中沿电场线方向从A点移B点，则该点电荷在________点的电势能大；如果AB两点的电势差为50V，电场力对该电荷做功的数值为0.8J，该点电荷带电量的数值是________C．23. （2分） (2019高二上·钦州月考) 如图所示，相距10cm的平行板A和B之间有匀强电场，电场强度E=2×103V/m,方向向下，电场中C点距B板3cm，B板接地，则 A板电势 = ________；C点电势=________。
24. （1分） (2016高二上·平安期中) 某电场中有A、B两点，若取无限远处的电势为零，A点电势为200V，B点电势为100V，则UAB=________伏．25. （3分）电荷量为 3.2×10﹣8C的点电荷在电场强度大小为200N/C的匀强电场中所受电场力大小为________N；电容器两极板间的电压为8V时，电容器所带电量为4 0×10﹣6C，则该电容器的电容________F；处于静电平衡状态的导体，内部的电场强度处为________．参考答案一、选择题 (共15题；共30分)1-1、2-1、3-1、4-1、5-1、6-1、7-1、8-1、9-1、10-1、11-1、12-1、13-1、14-1、15-1、二、填空题 (共10题；共19分) 16-1、17-1、18-1、19-1、20-1、21-1、22-1、23-1、24-1、25-1、。
