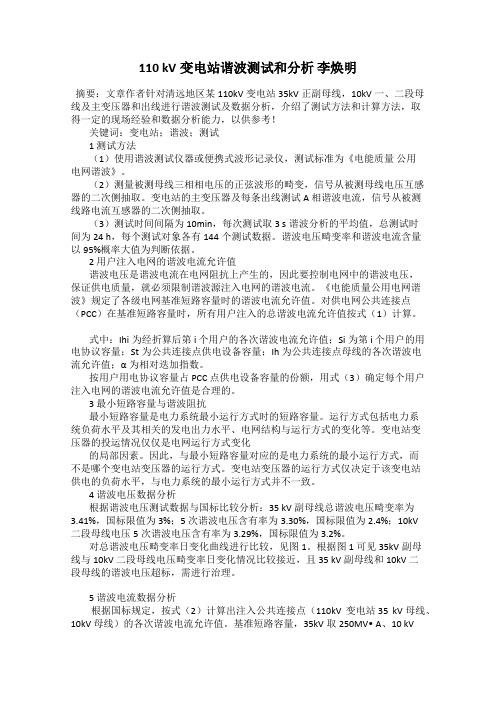

110 kV变电站谐波测试和分析 李焕明
110 kV变电站谐波测试和分析李焕明摘要：文章作者针对清远地区某110kV变电站35kV正副母线，10kV一、二段母线及主变压器和出线进行谐波测试及数据分析，介绍了测试方法和计算方法，取得一定的现场经验和数据分析能力，以供参考！关键词：变电站；谐波；测试1 测试方法（1）使用谐波测试仪器或便携式波形记录仪，测试标准为《电能质量公用电网谐波》。
（2）测量被测母线三相相电压的正弦波形的畸变，信号从被测母线电压互感器的二次侧抽取。
变电站的主变压器及每条出线测试 A 相谐波电流，信号从被测线路电流互感器的二次侧抽取。
（3）测试时间间隔为10min，每次测试取3 s谐波分析的平均值，总测试时间为24 h，每个测试对象各有144个测试数据。
谐波电压畸变率和谐波电流含量以95%概率大值为判断依据。
2 用户注入电网的谐波电流允许值谐波电压是谐波电流在电网阻抗上产生的，因此要控制电网中的谐波电压，保证供电质量，就必须限制谐波源注入电网的谐波电流。
《电能质量公用电网谐波》规定了各级电网基准短路容量时的谐波电流允许值。
对供电网公共连接点（PCC）在基准短路容量时，所有用户注入的总谐波电流允许值按式（1）计算。
式中：Ihi为经折算后第 i 个用户的各次谐波电流允许值；Si为第 i 个用户的用电协议容量；St为公共连接点供电设备容量；Ih 为公共连接点母线的各次谐波电流允许值；α为相对迭加指数。
按用户用电协议容量占PCC 点供电设备容量的份额，用式（3）确定每个用户注入电网的谐波电流允许值是合理的。
3 最小短路容量与谐波阻抗最小短路容量是电力系统最小运行方式时的短路容量。
运行方式包括电力系统负荷水平及其相关的发电出力水平、电网结构与运行方式的变化等。
变电站变压器的投运情况仅仅是电网运行方式变化的局部因素。
因此，与最小短路容量对应的是电力系统的最小运行方式，而不是哪个变电站变压器的运行方式。
变电站变压器的运行方式仅决定于该变电站供电的负荷水平，与电力系统的最小运行方式并不一致。
谐波治理方法
谐波治理方法1、谐波治理原则。
通过分析，对通信、信号设备造成干扰的谐波主要来自牵引负荷，而铁路10kv 电力供电设计多采用27.5/10kv供电方式，选择谐波干扰小的电源作为主供电源会降低安全风险。
但当地方电力系统检修时，或地方电源因居民用电导致谐波上升时，仍会干扰信号、通信供电电源的质量，所以改变设计方法，并不能解决此问题。
从供电的电源集中整治，然后供给相应的负荷，也不经济，固需要解决的容量太大，且即便是集中解决，从供电的角度讲，电源也并非单独供给通信、信号，目前的生产、生活设备大量采用了变频设备，如地热井水泵恒转矩变频供电装置，变频空调，电磁炉，炊事机械等等，也会产生大量的谐波，进而干扰通信、信号电源的质量，所以，大的方案就是通信信号根据设备的重要程度和对谐波要求的高低，来选择小容量的谐波治理设备，才能达到既经济又安全的效果。
各车站的通信、信号设备，其总功率一般不超过40kvA，治理相对容易。
2、谐波治理方法。
采用交—直—交系统进行隔离，此方法在国外早有使用，我也曾在朔黄线三汲、段庄两个分区所进行试验。
采用进口交—直—交，通过改变蓄电池的容量，还可满足因利用下雨导致10kv电源线供电中断而引起的行车干扰。
如2013年8月4日，朔黄线肃北至太师庄间大面积树木倒伏，导致贯通、自闭全部中断，影响行车近2小时，如果采用交—直—交逆变电源，在电池容量允许的情况下，就不会影响通信、信号的供电，不仅解决了谐波问题，还解决了供电中断对行车的影响，是一个一举双得的好事。
3、谐波治理措施。
3.1采用无源滤波器滤波。
日常采用的滤波治理方法，其中一种方法就是采用无源滤波装置，即所谓LC滤波器，主要由滤波电容器、电抗器和电阻器组成。
其与谐波源关联，除了起滤波作用外，还兼顾无功补偿的需要。
这种滤波器最早出现，具有结构简单，投资少的特点，运行可靠性高，所以运行费用较低，应用较为广泛。
但也存在一些问题，如当系统结构或参数发生变化或滤波器本身参数变化时，滤波器可能产生谐波放大，而且这种滤波器对电压波动负序等不能综合治理。
徐矿集团北部矿区供电系统谐波分析及治理
煤
２ ６
炭
Hale Waihona Puke 科 技 ２０ ｏ ８年第 ４期
Ｎｏ ４ ． ２ ０８ ０
Ｃ ＯＡＬ Ｓ ＥＮＣ ＆ Ｔ ＣＨＮＯＬ ＧＹ ＭＡＧＡＺ ＮＥ ＣＩ Ｅ Ｅ Ｏ Ｉ
文章 编 号 ：ｏ ８３ ３ Ｉ０ ８ ｏ —ｏ６０ １０—７ ｌ２ ｏ ）４０ ２ —３
徐矿集团北部矿 区供电系统谐波分析及治理
生产 矿井 的通 、 、 、 的主要 用 电环 节 的供 电设 排 提 压 备 全部按 照双 回路 、 用一备 的方式 配置 。近年来 ， 一 随着节 电降耗 活动 的深 入开 展 ．各矿 井配 置 了部 分 大功率 电力 电子设备 ． 收到 了明显 的成效 。 随着 整流 设 备 、 频设备 、 变 串调设 备 的 引入 ， 曾先后 出现过 多 起过 电压事故 徐矿 集 团供 电处虽 然对 事故组 织过 多次分 析 ．但 由于缺 乏事故 过程 的故障 特征参 数资 料 ． 能靠感 性 、 只 凭经 验 主观臆 断 ， 故 的直 接 原 因 事 并没 有真正查 明 随着供 电技术 水平 与可靠性 的不 断提 高 ．供 电处组织 了对 徐矿集 团北部 矿 区供 电 系
电力系统中的谐波分析及消除方法
电力系统中的谐波分析及消除方法摘要：本文针对电力系统中普遍存在的谐波问题进行了分析研究，首先概述了谐波的危害，然后介绍了三种谐波检测的方法，最后从改造谐波源的角度提出了几种谐波抑制方法。
关键词：电力谐波检测治理0 引言目前，谐波与电磁干扰、功率因数降低被列为电力系统的三大公害，因而了解谐波产生的机理，研究和清除供配电系统中的高次谐波，对改于供电质量、确保电力系统安全、经济运行都有着十分重要的意义。
1 电力系统谐波危害1.1 谐波会使公用电网中的电力设备产生附加的损耗，降低了发电、输电及用电设备的效率。
大量三次谐波流过中线会使线路过热，严重的甚至可能引发火灾。
1.2 谐波会影响电气设备的正常工作，使电机产生机械振动和噪声等故障，变压器局部严重过热，电容器、电缆等设备过热，绝缘部分老化、变质，设备寿命缩减，直至最终损坏。
1.3 谐波会引起电网谐振，可能将谐波电流放大几倍甚至数十倍，会对系统构成重大威胁，特别是对电容器和与之串联的电抗器，电网谐振常会使之烧毁。
1.4 谐波会导致继电保护和自动装置误动作，造成不必要的供电中断和损失。
1.5 谐波会使电气测量仪表计量不准确，产生计量误差，给供电部门或电力用户带来直接的经济损失。
1.6 谐波会对设备附近的通信系统产生干扰，轻则产生噪声，降低通信质量;重则导致信息丢失，使通信系统无法正常工作。
1.7 谐波会干扰计算机系统等电子设备的正常工作，造成数据丢失或死机。
1.8 谐波会影响无线电发射系统、雷达系统、核磁共振等设备的工作性能，造成噪声干扰和图像紊乱。
2 谐波检测方法2.1 模拟电路消除谐波的方法很多，即有主动型，又有被动型；既有无源的，也有有源的，还有混合型的，目前较为先进的是采用有源电力滤波器。
但由于其检测环节多采用模拟电路，因而造价较高，且由于模拟带通滤波器对频率和温度的变化非常敏感，故使其基波幅值误差很难控制在10%以内，严重影响了有源滤波器的控制性能。
谐波治理方案
谐波治理方案[图文]更新日期：2010-11-29１引言在供电系统中，为了节能降损、提高电压质量和电网经济运行水平，经常采用各种无功补偿装置。
近年来，配电网中整流器、变频调速装置、电弧炉、各种电力电子设备以及电气化铁路大量应用。
这些负荷大都具有非线性、冲击性和不平衡性的特点，在运行中会产生大量谐波。
这些谐波对无功补偿装置造成了严重影响。
在供电系统中，对于某次谐波，作为无功补偿用的并联电容器假设与呈感性的系统电抗发生谐振，则会出现过电压而造成危害。
当无功补偿装置运行地点的谐波比较严重时，电压、电流波形会有很大畸变，电容器投切控制信号的传输就会受到影响，从而有可能引起装置的误动或拒动。
另一方面，并联电容器对电网谐波的影响也很大。
假设电容器容抗和系统感抗配合不恰当?熏将会造成电网谐波电压和电流的严重放大?熏给电容器本身带来极大损伤。
可见，无功补偿与谐波治理两者关系密切。
产生谐波的装置大都是消耗基波无功功率的装置；治理谐波的装置通常也是补偿无功的装置。
因此，为了寻求能同时实现无功补偿和谐波治理的装置，就必须将二者结合起来进行研究。
２电容器无功补偿装置中的谐波问题谐波源有两种一种是谐波电流源，这些用电设备中的谐波含量取决于它自身的特性和工作状况。
基本上与供电系统参数无关。
另外一种是谐波电压源。
发电机在发出基波电势的同时，也会有谐波电势产生，其谐波电势大小主要取决于发电机本身的结构和工作状况。
实际上，在电网中运行的发电机和变压器等电力设备输出的谐波电势分量很小，几乎可以忽略。
因此，在供电系统中存在并实际发生作用的谐波源主要是谐波电流源。
在用并联电容器进行无功补偿的供电系统中电网以感抗为主，电容器支路以容抗为主。
在工频条件下，并联电容器的容抗比系统的感抗大得多可发出无功功率，对电网进行无功补偿。
但在有谐波背景的系统中大量的非线性负荷会产生大量的谐波电流注入电网，对这些谐波频率而言电网感抗显著增加而补偿系统容抗显著减小导致谐波电流大部分流入电容器支路，假设此时电容器的运行电流超过其额定电流的１．３倍，电容器将会因过流而产生故障。
电力系统谐波检测与治理
电力系统谐波检测与治理 ａ叶技２０１３年第２６卷第５期 Ｅｌｅｃｔｒｏｎｉｃ Ｓｃｉ．＆Ｔｅｃｈ．／Ｍａｙ．１５．２０１３
田志新，钱先春 （江苏银佳企业集团有限公司技术部，江苏镇江２１２０００） 摘 要 随着电力应用技术的不断提高，电力谐波问题也受到了业内用户的广泛关注，尤其是谐波所产生的危 害。如何加强谐波电流的检测、消除和管理工作就成为了全面提高电网服务质量的重点。文中从谐波所产生的危害入 手，阐述了谐波检测的方法，并提出了消除和治理电力谐波危害的方法，效果理想。 关键词 电力系统；谐波电流；电网检测 中图分类号ＴＭ９３５ 文献标识码Ａ 文章编号１００７—７８２０（２０１３）０５—１７２—０２
Ｈａｒｍｏｎｉｃ Ｄｅｔｅｃｔｉｏｎ ａｎｄ Ｔｒｅａｔｍｅｎｔ ｏｆ ｔｈｅ Ｐｏｗｅｒ Ｓｙｓｔｅｍ ＴＩＡＮ Ｚｈｉｘｉｎ，ＱＩＡＮ Ｘｉａｎｃｈｕｎ （Ｔｅｃｈｎｉｃａｌ Ｄｅｐａｒｔｍｅｎｔ，Ｊｉａｎｇｓｕ Ｙｉｎｊｉａ Ｇｒｏｕｐ Ｃｏ．，Ｌｔｄ，Ｚｈｅｎｊｉａｎｇ ２１２０００，Ｃｈｉｎａ） Ａｂｓｔｒａｃｔ Ｗｉｔｈ ｔｈｅ ｃｏｎｓｔａｎｔ ｉｍｐｒｏｖｅｍｅｎｔ ｏｆ ｔｈｅ ｅｌｅｃｔｒｉｃ ｐｏｗｅｒ ａｐｐｌｉｃａｔｉｏｎｓ，ｐｏｗｅｒ ｈａｒｍｏｎｉｃｓ ｐｒｏｂｌｅｍｓ，ｅｓｐｅ— ｃｉａｌｌｙ ｔｈｅ ｈａｒｍｏｎｉｃｓ ｇｅｎｅｒａｔｅｄ ｈａｒｍ，ｈａｖｅ ａｒｏｕｓｅｄ ｗｉｄｅｓｐｒｅａｄ ｃｏｎｃｅｒｎｓ ｏｆ ｔｈｅ ｉｎｄｕｓｔｒｙ ｕｓｅｒｓ．Ｔｈｅ ｄｅｔｅｃｔｉｏｎ，ｅｌｉｍｉ— ｎａｔｉｏｎ ａｎｄ ｍａｎａｇｅｍｅｎｔ ｏｆ ｔｈｅ ｈａｒｍｏｎｉｃ ｃｕｒｒｅｎｔ ｈａｖｅ ｂｅｃｏｍｅ ａ ｔｏｐ ｐｒｉｏｒｉｔｙ ｉｎ ｔｈｅ ａｔｔｅｍｐｔ ｔｏ ｃｏｍｐｒｅｈｅｎｓｉｖｅｌｙ ｉｍｐｒｏｖｅ ｔｈｅ ｑｕａｌｉｔｙ ｏｆ ｓｅｒｖｉｃｅ ｏｆ ｔｈｅ ｇｒｉｄ．Ｔｈｉｓ ａｒｔｉｃｌｅ ａｎａｌｙｚｅｓ ｔｈｅ ｈａｒｍｓ ｈａｒｍｏｎｉｃ ｃｕｒｒｅｎｔ ｍｉｇｈｔ ｄｏ，ｄｉｓｃｕｓｓｅｓ ｔｈｅ ｄｅｔｅｃｔｉｏｎ ｍｅｔｈｏｄｓ，ａｎｄ ｐｒｏｐｏｓｅｓ ｓｏｍｅ ｍｅｔｈｏｄｓ ｆｏｒ ｔｈｅ ｅｌｉｍｉｎａｔｉｏｎ ａｎｄ ｍａｎａｇｅｍｅｎｔ ｏｆ ｈａｒｍｏｎｉｃ ｃｕｒｒｅｎｔ ｗｉｔｈ ｄｅｓｉｒａｂｌｅ ｅｆｆｅｃｔｓ． Ｋｅｙｗｏｒｄｓ ｐｏｗｅｒ ｓｙｓｔｅｍ；ｈａｒｍｏｎｉｃ ｃｕｒｒｅｎｔ；ｇｒｉｄ ｄｅｔｅｃｔｉｏｎ
谐波的危害与治（2篇）
谐波的危害与治随着工业的发展，客户的用电量不断增长，谐波的影响和危害也日益严重。
1谐波源电力系统中谐波源有以下几种：一是各种非线性用电设备，如换流设备、调压装置、电气化铁道、电弧炉、光灯、家用电器以及各种电子节能控制设备等是电力系统谐波的主要来源。
这些设备即使供给它理想的正弦波电压，它取用的电流也是非线性的，即有谐波电流存在。
这些设备产生的谐波电流也会注入电力系统，使系统各处电压产生谐波分量，这些设备的谐波含量决定于它本身的特性和工作状况，基本上与电力系统参数无关。
二是供电系统本身存在的非线性，元件这些非线性元件主要有变压器励磁支路、交直流换流站的晶闸管控制元件、晶闸管控制的电容器、电抗器组等。
三是家用电器，如荧光灯等的单个容量不大，但数量很多且分布于各处，又难以管理。
如果这些设备的电流谐波含量过大，会对电力系统造成严重影响，此类设备的谐波含量，在制造时即应限制在一定的范围之内。
2电容器不能正常投入问题的分析通常将低压电容器组接到配变二次侧或0.4kV母线上，以补偿变压器和负荷的无功损耗，由于无功自动补偿装置能够根据负荷的变化自动投切电容器组，使功率因数保持在0.9以上，且不过补偿，能够获得良好的补偿效果。
但装设电容器后系统的谐波阻抗随系统的谐波频率不同会发生变化，即可大可小，并且当系统的谐波频率达到某一特定值时，并联电容器可能会与系统发生并联谐振或导致该次谐波被放大。
谐波电流一旦被电容器放大并迭加在电容的基波电流上，这将使流过电容器电流的有效值增加，电力电容器会由于谐波电流引起绝缘介质损耗加大、温度升高，加快电容器绝缘老化，甚至引起过热使电容器损坏。
此外，谐波电流放大引发的谐波电压增大一旦叠加在电容器的基波电压上，同样会使电容器承受电压有效值增大，并且电压峰值也会大大增加，造成电容器发生局部放电，这也是电容器损坏的一个主要原因。
由于电容器对谐波电流的放大作用，它不仅危害电容器本身，而且会危及电网中的其它电气设备，严重时会造成电气设备损坏，甚至破坏电网的正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
论江苏北方氯碱110kv变电所谐波整治
摘要：谐波这两字对于氯碱行业的工作人员来说是并不陌生的,由其是在实
际的生产过程中采用110kv变电时，谐波带来的影响是显而易见的。为了消除谐
波在实际的氯碱生产中的影响，通过在实际氯碱生产中的应用以及谐波的主要来
源和它在实际生产运行上的危害性，本文提出了就氯碱行业中针对110kv变电所
谐波的治理和消除的一系列措施和建议。
关键词：氯碱变电所谐波整治
随着世界经济形势的不断发展，行业间的竞争压力也在随之不断的加大，为
了提高自身的生产效率，各行各业都纷纷的采用国际先进的生产设备和工作原理
来不断提高自身的生产效率，以用来降低生产成本。但是“金无足赤，人无完人”
无论什么样的先进的生产技术都不可能在实际的生产当中发挥的十分的完美，都
或多或少的存在一些的瑕疵之处，在实际的生产当中都会在一定的程度上造成一
些不必要的损失和干扰。这就需要我们的行业的工作人员在实际的工作当中总结
实践经验，依靠先进的科学技术来不断的消除这些不必要的损失和干扰，来不断
的提高企业自身的生产效率，进一步的提高企业在行业间的市场竞争力，进而使
得企业达到世界领先的水平，成为国际先导者。
氯碱行业同样呈现出也是这样一个不断与世界接轨，同时不断在进行更高效
的生产改造与创新的行业发展趋势。在现在的氯碱生产行业的实际生产装备当
中，为了进一步提高热效率降低生产成本，国内的绝大部分氯碱生产厂均采用了
热电联产的方式进行氯碱生产,即为锅炉发出的汽首先进入背压机组进行发电,经
背压机组发电后的低压汽再供蒸发用汽,实行热电联产的装配生产模式,这样就大
大提高了热效率,实现了节能配套工程。但是，这种节能配套工程本身存在着一
定的不足之处，就是在采用110kv变电时产生的谐波的干扰。下面就主要从谐波
的简介，治理等方面简论氯碱110kv变电所谐波整治。
首先，氯碱实际生产当中谐波的来源、危害。
谐波的来源主要有三个方面：一是由于发电源质量不高产生；二是在输配电
系统中产生的；三是由于用电设备产生。但在实际的氯碱生产中主要的来源是在
第三个方面。在氯碱的实际工作生产中其危害性主要有以下几点：一是对电力系
统的影响，造成电网污染，影响生产电网线路的稳定运行和质量安全性。二是使
得供电系统损耗增加，致使电缆电线过热，绝缘体加速老化，致使断路器以及漏
电保护装置、接触器、热继电器等电气保护元件过热，失灵，接地保护装置功能
失常等，易导致线间短路或接地故障引起电气火灾和人身电击事故；三是对自动
化的氯碱生产车间的计算机网络、通信等弱电系统设备进行的干扰；四是对氯碱
生产车间工作人员的人体产生不良的影响，例如变电谐波的电磁辐射可以直接影
响到人的脑磁场和心磁场，给生产人员的身体健康造成一定的危害。
其次，110kv变电谐波在实际生产中的治理方案。
一、安装滤波器。在实际的氯碱生产当中的对于谐波治理的最有效的方式就
是在谐波源处安装滤波器，就近吸收110kv变电所产生的谐波源产生的谐波电
流。现如今的氯碱厂普遍采用的滤波器均为无源滤波器，另外也有少数采用时域
补偿原理的有源滤波器，这种滤波器的优点主要是在不增加电网的容性元件的基
础上能适时补偿损耗，但由于其造价较高所以采用率较低。而无源滤波装置，能
吸收高次谐波，而所有滤波支路对基波呈现容性，正好满足无功补偿要求，不必
另装并联电容器补偿装置，这种滤波器由于其经济适用性的特点而广泛适用于氯
碱的生产车间中。当然，具体情况还应具体分析，根据氯碱生产厂的实际情况有
选择的使用不同的滤波器的类型。滤波器大致分为以下六种类型：1.单调谐波滤
波器通频带窄，滤波效果好，损耗小，调谐容易，是使用最多的一种类型；2.
双调谐滤波器可替代两个单调谐滤波器，只有一个电抗器承受全部冲击电压，但
接线复杂，调谐困难，仅在超高压系统中使用；3.一阶高通滤波器因基波损耗大，
一般不采用；4.二阶高通滤波器通频带很宽，滤波效果好，既可调谐振点，又可
调谐曲线锐度，并可防意外共振与放大，因此也有以二阶宽通带做低次滤波器；
5.三阶高通滤波器一般用电弧炉滤波；6.“C”式高通滤波器，用于电弧炉滤波，对
二次谐波特别有效。
二、根据三相间的电流补偿和计算网压各路应投入多少单位电容量来降低谐
波的干扰。
减少配电网中谐波源的产生，因此最好应选用铁芯电抗器，在装置中采用晶
闸管电子开关高速率的方式将滤波器投入、退出电网平滑无冲击。使得装置内计
算机能够有效的对散热器温度、补偿电流、电网电压和接触器接点进行全方位的
监视，即使是在无人值守情况下，也能够实现散热器超温、补偿电流过流和过载、
电网电压氛相和相序错、接触器等故障的保护和容错运行。这种装置在实际的氯
碱生产过程当中运行后，不但使功率小于等于0.95，而且使谐波电流和网压畸变
率均达到GB/T14549-93，使其完全符合国家标准。同时为避免110kv变电产生
的谐波被放大，减少投切冲击和防止补偿网压提升，在生产车间的电容量应装配
较小，使整体的网压提升不大于1.5%。此外，还可以增加换流装置的相数或脉
冲，减少换流装置产生的谐波电流或者改变非线性负荷接入电网的接入点，把谐
波产生容量大的设备接入到高一级电网的母线以用来增加非线性负荷到对谐波
敏感负荷之处的电气距离来减少谐波的干扰，同时在谐波源处或在适当的母线上
加装电感、电容式或其他型式的滤波器，从而可以最大限度的吸收谐波电流。
三、加大对电容器组的管理力度，建立有效地谐波监督管理运行机制。
在现在的氯碱化工行业的生产车间中针对110kv变电所产生的谐波进行有
效整治的基础上，还应建立有效的生产监管机制平台，对于氯碱生产车间内现有
的谐波源都要进行设置必要的监测站，培训专门的生产技术员工对谐波源应该定
期进行谐波监测制度，同时还应该逐步建立起来健全其技术档案，且每两年核查
一次。遇到问题及时的解决，实施检测制度最大限度的保障对谐波产生干扰进行
及时发现及时处理，从而提高氯碱行业的顺利生产。
首先，氯碱化工行业的生产设计部门在设计装电机组的电容器组时，就应根
据氯碱的化工生产车间的具体的实际连接点的电网参数以及电控机组的输出和
输入量值，认真核算谐波谐振以及在实际的生产用电中电容机组的谐波放大的可
能性。此外在必要的情况之下，还可以通过实际测量背景谐波电压和谐波阻抗，
进行详细核算，通过调节电容机组的装配配置来降低甚至消除谐波的干扰。
其次，在氯碱的化工生产厂房车间内的电网或配电装配组上进行集中安装大
型的补偿（或滤波）电容器组施工验收工作时，应设置有对配电机组所产生的谐
波进行测试的项目，根据我国的相关的管理具体规范的明确规定，任何电容器在
投入生产使用时以及其在具体的实际工作中，其实际测量到的谐波电压的放大率
应小于或等于其本身固有的1.5倍左右，否则则不符合规范，不得装机使用，应
在采取有效的限制措施后方可投入运行。
综上所述，针对110kv变电所产生的谐波的在其实际的生产过程中的一些较
为实际可行的整治措施，这些整治措施可以为我国的氯碱化工生产企业在其实际
的氯碱生产中减少谐波的干扰带来有效的整治需要。当然，氯碱化工行业离不开
配电设备的安装配置，有电容装配机制就会产生谐波的干扰，这都需要我们在实
际的生产过程不断地总结相关的经验，同样随着时代经济和科学技术的不断发
展，在氯碱生产上的针对110kv变电所产生的谐波的整治还会将有更多更好的方
案，相信在氯碱实际生产中会有更大的发展空间。
