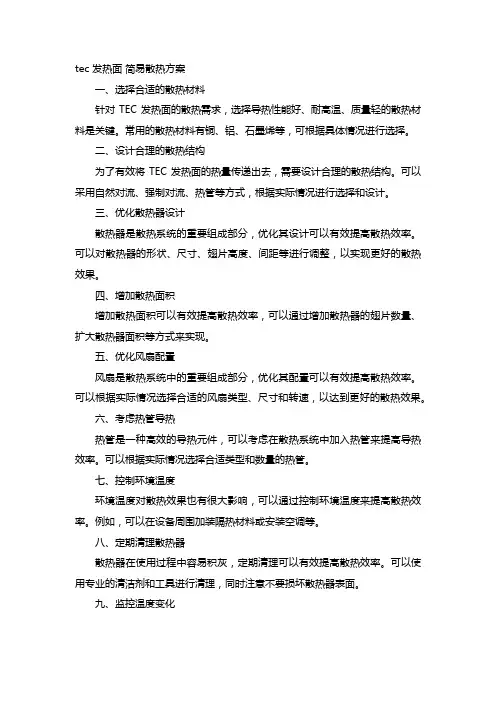

tec 发热面简易散热方案

tec 发热面简易散热方案
一、选择合适的散热材料
针对TEC发热面的散热需求，选择导热性能好、耐高温、质量轻的散热材料是关键。

常用的散热材料有铜、铝、石墨烯等，可根据具体情况进行选择。

二、设计合理的散热结构
为了有效将TEC发热面的热量传递出去，需要设计合理的散热结构。

可以采用自然对流、强制对流、热管等方式，根据实际情况进行选择和设计。

三、优化散热器设计
散热器是散热系统的重要组成部分，优化其设计可以有效提高散热效率。

可以对散热器的形状、尺寸、翅片高度、间距等进行调整，以实现更好的散热效果。

四、增加散热面积
增加散热面积可以有效提高散热效率，可以通过增加散热器的翅片数量、扩大散热器面积等方式来实现。

五、优化风扇配置
风扇是散热系统中的重要组成部分，优化其配置可以有效提高散热效率。

可以根据实际情况选择合适的风扇类型、尺寸和转速，以达到更好的散热效果。

六、考虑热管导热
热管是一种高效的导热元件，可以考虑在散热系统中加入热管来提高导热效率。

可以根据实际情况选择合适类型和数量的热管。

七、控制环境温度
环境温度对散热效果也有很大影响，可以通过控制环境温度来提高散热效率。

例如，可以在设备周围加装隔热材料或安装空调等。

八、定期清理散热器
散热器在使用过程中容易积灰，定期清理可以有效提高散热效率。

可以使用专业的清洁剂和工具进行清理，同时注意不要损坏散热器表面。

九、监控温度变化
为了及时发现并解决散热问题，可以安装温度传感器对设备温度进行实时监控。

当温度超过安全范围时，应及时采取措施进行降温处理。

一种CT影像室的散热设备[实用新型专利]

专利名称：一种CT影像室的散热设备专利类型：实用新型专利
发明人：曾伟科,沈君
申请号：CN201922419611.0
申请日：20191226
公开号：CN211290400U
公开日：
20200818
专利内容由知识产权出版社提供
摘要：本实用新型涉及散热设备技术领域，公开了一种CT影像室的散热设备，包括设于CT设备上方的集风罩、进风结构以及风机，进风结构包括内框件、第一外框件以及第二外框件，内框件的横截面呈梯形，内框件包括第一斜侧板和第二斜侧板，第一外框件与第一斜侧板之间形成第一通风道，第二外框件与第二斜侧板之间形成第二通风道，第一通风道和第二通风道的长度方向沿着CT设备的轴向方向设置，使得第一通风道和第二通风道形成气流在CT设备两侧流动，有效地带走CT设备在运行中散发的热量，且不会对患者在CT设备正前方做检查时造成影响，室内空气压力相较于室外呈负压状态，外界环境会对室内补充新鲜空气，有效降低了疾病在室内传播的风险。

申请人：中山大学孙逸仙纪念医院
地址：510030 广东省广州市沿江西路107号中山大学孙逸仙纪念医院
国籍：CN
代理机构：广州三环专利商标代理有限公司
更多信息请下载全文后查看。

一种方舱智能CT检测器的散热装置[实用新型专利]

专利名称：一种方舱智能CT检测器的散热装置专利类型：实用新型专利
发明人：刘伟
申请号：CN202020707314.6
申请日：20200430
公开号：CN211831660U
公开日：
20201030
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种方舱智能CT检测器的散热装置，包括探测器组件，探测器组件的下端处设有连接座，连接座与探测器之间固定连接；探测器组件的上端处设有固定座，该固定座与探测器组件之间活动配合连接；固定座的内部设有多个散热装置，该散热装置之间均设有隔板；所述隔板的上端处设有制冷片，该制冷片与固定座之间活动配合连接；制冷片的上端处设有支撑架，该支撑架与制冷片之间活动配合连接；固定座的两侧设有控制器，该控制器与箱体之间固定连接，该控制器与散热装置之间电性连接；本实用新型通过设置散热稳定，散热效率显著；提高了利用效率的同时，降低资源损耗，散热显著，提高了CT检测器的使用寿命。

申请人：贵州喆铭医疗科技有限公司
地址：550001 贵州省贵阳市云岩区渔安安井片区未来方舟F4组团6栋1单元19楼27号
国籍：CN
代理机构：贵州省中广知识产权代理事务所(普通合伙)
代理人：杨阳
更多信息请下载全文后查看。

CT探测器总成散热装置及其设计方法发明专利

CT探测器总成散热装置及其设计方法技术领域本发明属于CT技术领域，具体涉及CT探测器总成散热装置及其设计方法。

背景技术探测器是CT系统中的核心部件，而CT探测器的输出信号稳定性与温度的关系极大，在采用CT探测器的系统中都必须用调节加热或冷却的办法来稳定探测器的温度。

CT探测器在工作需要保持恒定温度，但是图像处理芯片功耗大，并且每个模块都要图像处理芯片，且模块数量大。

目前市面上，常用的散热方式是在探测器的上方布置多个散热风扇，然而上述方法存在以下问题：1.风扇与风扇之间必然存在间隙，中间的几个模块可能存在散热不良；2.多个散热风扇运行噪音大，功率高，产生的气流相互影响，实际散热效率低；3.多个风扇的滤网面积大，除尘不方便。

因此，设计一种能够确保每个模块的温度恒定，适用于各种不同规格的探测器，同时有利于降低探测器运行时噪音的CT探测器散热装置，就显得十分必要。

例如，申请号为CN201820434043.4的中国实用新型专利所述的一种CT探测器散热装置，包括探测器组件顶板和与探测器组件顶板连接的风扇盖板，所述风扇盖板上设有若干风扇，所述探测器组件顶板上开设有顶板口，所述探测器组件顶板和风扇盖板之间设有风道，所述风道的一端连接顶板口，另一端连接风扇的出风口。

虽然通过在风扇盖板上设置一个风道，可以使通过通风口的风完全汇聚在顶板进风口，极大利用了通过防尘装置的风，设计风道，提高了散热风扇吹进来风的利用效率，从而高效的对探测器进行降温，其散热稳定，散热效率显著；从而提高了风冷的效率，但是其缺点在于，由于散热的方式采用在风扇盖板上设有若干风扇，所以存在中间模块散热不良，实际散热效率低以及除尘不方便的问题。

发明内容本发明是为了克服现有技术中，现有在探测器的上方布置多个散热风扇的散热方式，存在中间模块散热不良，实际散热效率低以及除尘不方便的问题，提供了一种能够确保每个模块的温度恒定，适用于各种不同规格的探测器，同时有利于降低探测器运行时噪音的CT探测器总成散热装置及其设计方法。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

一种CT散热方法的运用与探讨
发表时间：2018-05-30T09:45:57.883Z 来源：《电力设备》2018年第1期作者：李春朋
[导读] 摘要：本文针对某水电厂机组中心点CT运行温度较高这一状况，通过对CT发热与散热详细分析，最后采用新材料、新工艺、新方法，成功解决了该厂机组中性点CT运行温度较高这一问题。

(南方电网调峰调频发电有限公司鲁布革水力发电厂 655800)
摘要：本文针对某水电厂机组中心点CT运行温度较高这一状况，通过对CT发热与散热详细分析，最后采用新材料、新工艺、新方法，成功解决了该厂机组中性点CT运行温度较高这一问题。

为今后解决此类问题积累了宝贵的经验；该方法可供有类似情况的厂站解决此类问题做参考。

关键词：CT发热，CT散热，散热方法
Abstract: In this paper, aiming at the situation that the operating temperature of CT at the center of a hydropower station is relatively high, through the detailed analysis of the heating and cooling of the CT, and finally using new materials, new processes and new methods, the CT operation of the unit at the neutral point The problem of high temperature. It has accumulated valuable experience for solving such problems in the future; this method can be used as a reference for factories with similar situations to solve such problems. Key words: CT fever, CT cooling, cooling method
1、问题产生的背景
电流互感器（CT）作为电力系统中的重要设备，其正常运行是保证电力系统安全稳定运行的前提。

它将一次侧大电流转化为二次侧小电流以满足自动装置对测量、计量、保护等需求的使用，某水电厂由于机组中性点CT安装位置特殊，位于发电机机坑与电缆层之间的墙体中间，随着发电机机坑内冷风温度的升高CT的运行温度也会随着升高，要达到很高的温度（80℃）时才能保持稳定，而CT长期保持在较高温度环境下运行，将加速CT绝缘老化，降低设备运行生命周期，进而增加了设备发生事故的概率。

2、对问题的思考与分析
基于上述问题，技术人员对CT发热、散热有关问题进行了详细分析，
2.1、CT热量的产生
运行时CT二次绕组中电流产生铜损是CT产生热量的主要来源；发电机长时间运行后机坑内冷风温度能达到40多度，这也是CT温度上升的一个因素；CT的金属外壳在强电磁环境中产生铁损，这也事CT外壳温度上升的一个因素。

2.2、CT散热方式
CT散热方式主要为CT在空气中自然散热，在发热与散热达到动态稳定后保持温度的平衡，另外由于是中性点位置特殊，下方还有中性点接地变压器，发电机中性点端头及连接板、接地铜排都有裸露部分，因此电站设计时就用一个柜子密封在内部，中性点CT也处在这个柜子内部，柜子空间狭小进一步增加了CT散热的难度。

3、采取的措施
针对上述存在的问题，主要从CT发热与CT散热两个方面采取了措施。

主要措施如下所述。

3.1、减少CT的发热能力
3.1.1、对CT绕组铜芯线径进行加粗
为了使CT运行时产生的热量尽可能减少，在保证CT容量、变比的同时（该CT变比为8000/1，容量为30VA）,根据欧姆定律应尽可能减小CT二次绕组的直流电阻，对CT二次绕组铜芯线径进行相应的加粗，使CT运行时绕组内阻的损耗降低，从而使产生的热量相应的减少。

改进前后CT二次绕组直流电阻如下表所示（直流电阻为多次测量后的平均值）：
改进前和改进后CT绕组材料相同，绕组匝数相等；因此根据直流电阻计算公式:R=ρ*L /S求出各自的导线截面积：
S1=1 /22.155；S2=1 /16.325；
（S1：改进前CT绕组导线截面积；S2：改进后CT绕组导线截面积）。

S2 /S1 =22.155 /16.325=1.357；
通过以上计算，改进后CT二次绕组导线截面积增大了35.7%。

3.1.2、减少CT本体金属材质的使用
由于CT外部环境为强电磁场环境，为防止涡流现象发生导致产一部分温升，在保证能承载受力强度的情况下应尽量减少使用金属材料，经过充分讨论研究后，技术人员决定将CT前后、面板及二次接线端子盒改成绝缘材质，以防止涡流现象发生导致的温升（详见上
图）。

3.2、加强CT的散热性能
3.2.1、对CT外壳进行镂空处理
CT二次绕组产生的热量需通过外壳与周围环境进行热交换，为了方便CT能进行充分散热，在充分考虑机械强度的情况下,将CT外壳由金属全封闭外壳改成网孔结构（详见下图），以利于热交换。

3.2.2、增大CT与母线间间隙
另外，为方便CT本体散热，还增大了CT与母线间的间隙，中性点新CT与母线间的间隙增大了1cm，并重新设计、制作托架安装固定在发电机风洞墙体与中性点柜体中，满足了发电机中性点新CT的安装条件。

3.2.3、加强CT外装柜子的通风性能
因该厂机组中性点CT柜子为全金属封闭式，不利于内部环境与外界进行散热，因此，在考虑机械强度的前提下，将机组中性点CT柜盖板改为金属网状格栅，方便CT与外环境散热。

3.2.4、加强CT本体底部散热性能
因该厂机组中性点CT安装位置特殊，CT底部靠墙，为方便CT底部散热，在保证底部绝缘的同时，在位于金属托架上支撑CT底部的绝缘隔板上开孔，以利于CT底部散热。

4、改进后的效果
改进后的互感器经安装后投入运行，经满负荷24小时试运行，改进后的CT温度上升情况有了比较明显的改善。

CT（B相）本体四周温度均在50度左右，只有底部托板处的一处温升较高，达到66.2度(详见下图)，与改造前老CT的运行温度有了较大变化（改造前老CT热像图见下图），单纯以热像图最高温度计算的话，改进后CT温度下降了14.2度。

改进后的CT温度效果比较明显。

改进前CT热像图改进后CT热像图
5、结论
针对CT散热困难致使温度升高这一情况，多方技术人员经过认真思考，从CT发热方面与散热方面寻找问题的解决办法，最后运用一系列新材料、新工艺、新方法，成功解决了该厂机组中性点CT运行温度较高这一问题。

为今后解决此类问题积累了经验；上述方法可供有类似情况的厂站解决此类问题做参考，可在电力系统内推广运用。
