液压阀工作原理及动画.
液压比例阀工作原理
液压比例阀工作原理1.电磁比例调节电磁比例阀采用电磁铁驱动的阀芯来控制阀口的开度，从而精确地调节流量、压力和方向。
其工作原理是：当电磁铁受到控制信号激励时，阀芯与阀座间的间隙变小，液压流体通过阀口流过；当电磁铁不受激励时，阀芯回到原位，阀口关闭，液压流体无法通过。
通过改变电磁铁的激励信号，可以实现对阀口开度的调节，从而达到对液压流量和压力的精确控制。
2.电液比例调节电液比例阀利用电液放大器来放大控制信号，并通过驱动柱塞或薄膜来控制阀芯的运动，从而实现对液压流量或压力的调节。
其工作原理是：控制信号经过电液放大器放大后驱动马达或电动薄膜，产生相应的位移。
位移传导给马达或电动薄膜上的传动杆，再传导给阀芯，使阀芯的位置发生变化。
当阀芯位置改变时，阀口的开度也随之改变，从而实现通过调节阀口开度来控制液压流量或压力的目的。
3.机械比例调节机械比例阀通过机械结构来调节阀口的开度，实现对液压流量或压力的调节。
其工作原理是：通过调节阀芯和阀座的间隙来控制阀口的开度，从而调节液压流量或压力。
一般采用螺纹调节或旋转调节的方式，通过旋转手柄或拉动手柄来改变阀口的开度。
机械比例阀调节精度相对较低，一般应用于对精度要求较低的液压系统。
液压比例阀的工作原理主要以下几个方面：1)控制信号：液压比例阀通过接收外部控制信号来调节阀口的开度。
通常采用电信号作为控制信号，控制信号可以是电压、电流、PWM或其他形式。
2)阀芯位置控制：阀芯位置的改变决定了阀口的开度，从而控制了液压流量或压力。
不同类型的液压比例阀采用不同的方式来实现阀芯位置的控制，比如电磁驱动、电液驱动或机械驱动等。
3)阀口开度调节：通过改变阀芯与阀座的间隙来调节阀口的开度。
阀芯和阀座的间隙通常由弹簧或其他力来维持，通过外部力的作用，阀芯相对于阀座的位置发生改变，从而改变阀口的开度。
4)液压流量和压力的调节：液压比例阀通过改变阀口的开度来调节液压系统中的流量和压力，实现对系统的控制。
液压同步阀工作原理
液压同步阀工作原理
液压同步阀是一种常用于液压系统中的控制元件，其作用是保持多个液压执行元件的工作速度同步。
液压同步阀的工作原理如下：
1. 结构：液压同步阀通常由一个主阀和多个从阀组成。
主阀控制整个液压系统的压力和流量，而从阀则接收主阀的指令并控制液压执行元件的工作速度。
2. 工作过程：当液压系统启动时，主阀打开并将工作流体送入从阀。
从阀根据主阀的控制信号，调整液压流量的大小，以控制液压执行元件的速度。
3. 控制原理：液压同步阀采用比例控制的方式来实现速度的同步。
主阀通过调整电磁阀的开启时间和开启程度，改变从阀中液压流体的流通速度，从而控制执行元件的速度。
4. 反馈控制：为了保证液压执行元件的同步性，液压同步阀通常还会配备反馈传感器。
反馈传感器可以实时监测液压执行元件的工作状态，并将信息反馈给主阀。
主阀通过对反馈信息的处理，可以及时调整液压系统的工作状态，从而实现速度的同步控制。
5. 应用：液压同步阀广泛应用于需要多个液压执行元件协同工作的系统中，例如升降机、铲车、注塑机等。
通过使用液压同步阀，可以确保系统中的多个执行元件按照预定的速度同步运动，提高系统的运行效率和稳定性。

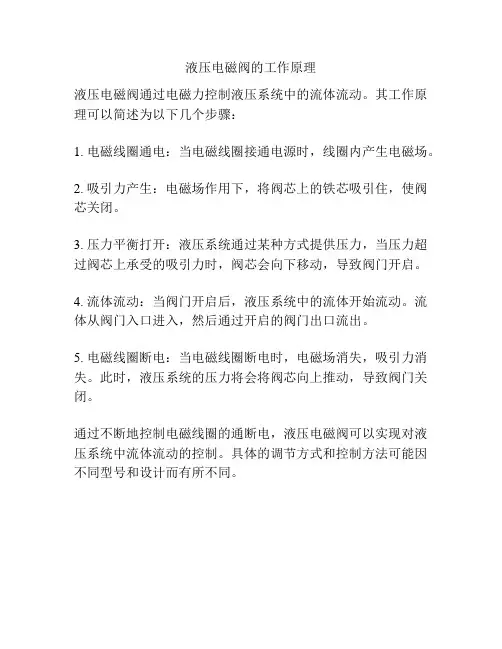

液压电磁阀的工作原理
液压电磁阀的工作原理
液压电磁阀通过电磁力控制液压系统中的流体流动。
其工作原理可以简述为以下几个步骤：
1. 电磁线圈通电：当电磁线圈接通电源时，线圈内产生电磁场。
2. 吸引力产生：电磁场作用下，将阀芯上的铁芯吸引住，使阀芯关闭。
3. 压力平衡打开：液压系统通过某种方式提供压力，当压力超过阀芯上承受的吸引力时，阀芯会向下移动，导致阀门开启。
4. 流体流动：当阀门开启后，液压系统中的流体开始流动。
流体从阀门入口进入，然后通过开启的阀门出口流出。
5. 电磁线圈断电：当电磁线圈断电时，电磁场消失，吸引力消失。
此时，液压系统的压力将会将阀芯向上推动，导致阀门关闭。
通过不断地控制电磁线圈的通断电，液压电磁阀可以实现对液压系统中流体流动的控制。
具体的调节方式和控制方法可能因不同型号和设计而有所不同。
液压平衡阀的工作原理
液压平衡阀的工作原理
液压平衡阀是一种常用的液压元件，主要用于调节液压系统中某个回路的压力，并保持其稳定。
液压平衡阀通过自动调节流量来控制液压系统的压力。
液压平衡阀的工作原理如下：
1. 当液压系统中的压力升高到设定的值时，压力作用在平衡阀的控制腔（也称为调节腔）上。
调节腔内有一个活塞，当压力作用于活塞底部时，活塞会向上移动。
2. 活塞的上部沟通有一个或多个出口通道，称为控制孔。
当活塞上部与控制孔相连时，压力将通过控制孔进入液压平衡阀的控制腔。
3. 当活塞底部的压力达到设定的值后，活塞底部的压力将大于上部控制孔的压力。
这将导致活塞向上移动，并使控制孔关闭。
4. 一旦控制孔关闭，液压系统的压力将无法进一步通过平衡阀的控制腔下传，从而控制系统的压力保持在设定值。
液压平衡阀的工作原理是通过控制孔的开闭来实现对液压系统压力的调节。
当压力升高到设定值时，控制孔关闭，停止了液压系统中的流量，从而使系统的压力稳定在设定值上。
通过适当的调整控制孔的大小，可以实现对液压系统压力的精确控制。

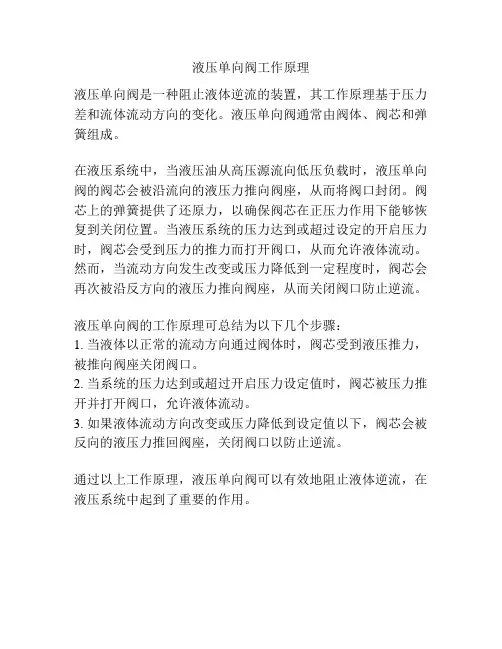

液压单向阀工作原理
液压单向阀工作原理
液压单向阀是一种阻止液体逆流的装置，其工作原理基于压力差和流体流动方向的变化。
液压单向阀通常由阀体、阀芯和弹簧组成。
在液压系统中，当液压油从高压源流向低压负载时，液压单向阀的阀芯会被沿流向的液压力推向阀座，从而将阀口封闭。
阀芯上的弹簧提供了还原力，以确保阀芯在正压力作用下能够恢复到关闭位置。
当液压系统的压力达到或超过设定的开启压力时，阀芯会受到压力的推力而打开阀口，从而允许液体流动。
然而，当流动方向发生改变或压力降低到一定程度时，阀芯会再次被沿反方向的液压力推向阀座，从而关闭阀口防止逆流。
液压单向阀的工作原理可总结为以下几个步骤：
1. 当液体以正常的流动方向通过阀体时，阀芯受到液压推力，被推向阀座关闭阀口。
2. 当系统的压力达到或超过开启压力设定值时，阀芯被压力推开并打开阀口，允许液体流动。
3. 如果液体流动方向改变或压力降低到设定值以下，阀芯会被反向的液压力推回阀座，关闭阀口以防止逆流。
通过以上工作原理，液压单向阀可以有效地阻止液体逆流，在液压系统中起到了重要的作用。
液压安全阀工作原理【附图】
液压安全阀是装设在油罐顶上，保护油罐安全的一个重要附件。
当机械呼吸阀发生故障时，液压安全阀就能代替机械呼吸阀进行排气或放气。
液压安全阀一种安全保护用阀，它的启闭件受外力作用下处于常闭状态，当设备或管道内的介质压力升高，超过规定值时自动开启，通过向系统外排放介质来防止管道或设备内介质压力超过规定数值。
安全阀属于自动阀类，主要用于锅炉、压力容器和管道上，控制压力不超过规定值，对人身安全和设备运行起重要保护作用。
按安全阀阀瓣开启高度可分为微启式安全阀和全启式安全阀，微启式安全阀的开启行程高度为：≤0.05d0(最小排放喉部口径)；全启式安全阀开启高度为≤0.25d0 (最小排放喉部口径)。
液压安全阀标准：设计制造标准：GB/T12243-2005结构长度标准：GB/T12221-2005连接法兰标准：GB/T9113压力温度等级：GB/T12224-2005液压安全阀工作原理：液压安全阀控制的压力或真空值比机械呼吸阀高10%，因此在正常情况下是不会动作的。
阀内用沸点高(夏天不易挥发)、蒸发慢、凝点低(冬天不至于凝固)的油品(如轻柴油、太阳油或变压器油)作为密封液体(简称封液)。
它是装设在油罐顶上，保护油罐安全的一个重要附件。
当机械呼吸阀发生故障时，液压安全阀就能代替机械呼吸阀进行排气或放气。
液压安全阀安装要求：（l）额定蒸发量大于0.5t/h的锅炉，至少装设两个安全阀：额定蒸发量小于或等于0.5t/h 的锅炉，至少装一个安全阀。
可分式省煤器出口处、蒸汽过热器出口处都必须装设安全阀。
（2）安全阀应垂直安装在锅商、集箱的最高位置。
在安全阀和锅筒或集箱之间不得装有取用蒸汽出口管和阀门。
（3）杠杆式安全阀要有防止重锤自行移动的装置和限制杠杆越轨的导架，弹簧式安全阀要有提升手把和防止随便拧动调整螺钉的装置。
（4）对于额定蒸汽压力小于或等于3.82MPa的锅炉，安全阀喉径不应小于25mm：对于额定蒸汽压力大于3.82MPa的锅炉，安全阀喉径不应小于20mm。
溢流阀工作原理及动画原理
溢流阀工作原理及动画原理1. 溢流阀工作原理溢流阀是一种常用的液压元件，用于控制液压系统中的流量。
其主要工作原理是通过调节阀芯的位置，控制液体从阀芯的溢流口流出，以达到控制液压系统流量的目的。
溢流阀主要由阀体、阀芯和弹簧组成。
当液压系统中的压力超过设定值时，阀芯会被压力推动，使溢流口打开，液体流经溢流口回油箱，从而控制系统的流量。
当压力降低到设定值以下时，弹簧会使阀芯回位，溢流口关闭，阻挠液体继续流出。
2. 溢流阀动画原理为了更直观地理解溢流阀的工作原理，下面将通过动画展示溢流阀的工作过程。
首先，动画展示了液压系统中的液体流动情况。
液体通过管道进入溢流阀，然后经过阀芯的控制，流经溢流口返回油箱。
接着，动画展示了溢流阀的工作过程。
当液压系统中的压力超过设定值时，阀芯会受到压力的作用，向上挪移。
这个过程在动画中以阀芯上升的形式展示出来。
当阀芯上升到一定位置时，溢流口打开，液体开始从溢流口流出，流经溢流管返回油箱。
当液压系统的压力降低到设定值以下时，弹簧的作用下，阀芯会回到初始位置。
这个过程在动画中以阀芯下降的形式展示出来。
当阀芯回到初始位置时，溢流口关闭，液体住手从溢流口流出。
通过这个动画，我们可以清晰地看到溢流阀的工作原理。
当液压系统中的压力超过设定值时，溢流阀会打开溢流口，控制系统的流量，保护液压系统的安全运行。
总结：溢流阀是一种用于控制液压系统流量的液压元件。
其工作原理是通过调节阀芯的位置，控制液体从溢流口流出。
溢流阀的动画原理展示了液压系统中液体的流动情况以及溢流阀的工作过程。
当液压系统的压力超过设定值时，溢流阀会打开溢流口，使液体流出，以控制系统的流量。
当压力降低到设定值以下时，溢流阀会关闭溢流口，住手液体的流出。
通过溢流阀的工作原理和动画原理，我们可以更好地理解溢流阀的作用和工作过程。
液压阀液压阀概述压力控制阀
液压阀的分类
滑阀 锥阀 球阀
液压阀的分类
根据用途不同分类（机能）
压力控制阀 用来控制和调节液压系统液流压力的阀 类，如溢流阀、减压阀、顺序阀等。 流量控制阀 用来控制和调节液压系统液流流量的阀 类，如节流阀、调速阀、分流集流阀、比例流量阀等。 方向控制阀 用来控制和改变液压系统液流方向的阀 类，如单向阀、液控单向阀、换向阀等。
直动式溢流阀
• 调定压力 • P*A=Kx
• 两个溢流阀串联， 系统调定压力p
p1
2
先导式溢流阀
• 结构组成 • 它由先导阀和主阀组成。 • 先导阀实际上是一个小流 量直动型溢流阀，其阀芯 为锥阀。 • 主阀芯上有一阻尼孔，且 上腔作用面积略大于下腔 作用面积， • 其弹簧只在阀口关闭时起 复位作用。
公称通径
代表阀的通流能力的大小，对应于阀的额定流量。 与阀的进出油口连接的油管应与阀的通径相一致。阀 工作时的实际流量应小于或等于它的额定流量，最大 不得大于额定流量的1.1倍。 额定压力 阀长期工作所允许的最高压力。对压力控制阀， 实际最高压力有时还与阀的调压范围有关；对换向阀， 实际最高压力还可能受它的功率极限的限制。
液压阀的分类
根据控制方式不同分类（控制原理）
定值或开关控制阀 被控制量为定值的阀类，包括普 通控制阀、插装阀、叠加阀。 比例控制阀 被控制量与输入信号成比例连续变化的 阀类，包括普通比例阀和带内反馈的电液比例阀。 伺服控制阀 被控制量与（输出与输入之间的）偏差
信号成比例连续变化的阀类，包括机液伺服阀和电液 伺服阀。 数字控制阀 用数字信息直接控制阀口的启闭，来控 制液流的压力、流量、方向的阀类，可直接与计算机 接口，不需要D/A转换器。
AZ A 主要由先导调压弹簧来决定。 p p k Z x 1 Z ，一旦调压弹簧 AZ
液压减压阀的工作原理
液压减压阀的工作原理
液压减压阀是一种常用的液压控制元件，用于控制液压系统中的压力，保护液压系统的正常运行以及防止系统因压力过高而损坏。
液压减压阀的工作原理主要包括以下几个方面：
1. 原理：液压减压阀利用阀芯和阀座之间的间隙变化来控制液压系统中的压力。
2. 结构：液压减压阀由阀体、阀芯、弹簧和阀座等部件组成。
阀芯通过被控制介质的压力作用在弹簧上形成力，使得阀芯保持在一定的位置。
3. 工作过程：当系统中的压力超过设定值时，压力作用在阀芯上，压力力大于弹簧力，弹簧被压缩，阀芯开始移动，打开阀座与阀芯之间的间隙，使得液压油从阀芯的通道中流过，流回低压侧或油箱中，从而减小系统中的压力。
4. 控制参数：液压减压阀的工作压力可以通过调整阀芯下的弹簧预紧力来实现，调整弹簧的预紧力可以改变阀芯与阀座之间的间隙，从而改变压力减小的速度。
总之，液压减压阀通过调整阀芯与阀座之间的间隙来控制液压系统中的压力，当系统中的压力超过设定值时，阀芯会自动打开，使得压力减小到设定值以内，保护液压系统的正常运行。
液压增压阀工作原理
液压增压阀工作原理
液压增压阀是一种用于调节液压系统中压力的阀门。
其工作原理如下：
1. 工作原理：液压增压阀利用压力传感器感知系统中的压力，并通过控制液压控制阀或调节阀的开启度，来改变系统中的流量，从而调节系统中的压力大小。
2. 压力传感器：液压增压阀通常使用压力传感器来感知系统中的压力。
压力传感器将系统中的压力转换成电信号，并传输给液压控制阀或调节阀。
3. 液压控制阀：液压增压阀通过控制液压控制阀的开启度来调节系统中的流量。
当压力传感器感知到系统压力过低时，液压控制阀会逐渐打开，增加流量，从而提高系统压力。
相反，当压力传感器感知到系统压力过高时，液压控制阀会逐渐关闭，减小流量，从而降低系统压力。
4. 调节阀：一些液压增压阀还可以通过调节阀来实现对系统压力的调节。
调节阀通常是一个可调节的阀门，通过改变其开度来控制系统中的流量。
当压力传感器感知到系统压力过高时，调节阀会减小开度，降低流量，从而降低系统压力。
相反，当压力传感器感知到系统压力过低时，调节阀会增大开度，增加流量，从而提高系统压力。
总结：液压增压阀通过感知系统压力，并通过控制液压控制阀或调节阀的开启度来调节系统中的流量，从而调节系统的压力
大小。
这种工作原理使得液压增压阀能够实现系统中压力的自动调节，保持系统在设定的压力范围内工作。
