变压器保护的配置原则(优质参考)
变压器保护整定原则

(4-3)
(4-4)
(4-5)
高侧接地保护整定原则
采用零序电流互感器获取低压变压器的高压侧零序电流,构成低压变压器的高压侧单相接 地保护。为防止在低压变压器较大的零序不平衡电流引起本次保护误动作,本保护采用了 最大相电流作制动量,其动作特性可描述如下。
式中
I0H
I 0 Hdz Ie t0 Hdz
I 0 H I 0 Hdz 或 I 0 H 1+ I max I e 1.05 4 I 0 Hdz t0 t0 Hdz ——低压变压器高压侧零序电流倍数; ——高压侧零序电流动作值(倍); ——低压变压器额定电流(A); ——整定的高压侧接地保护动作时间(s);
1
(5-4)
负序过流保护整定原则
灵敏度计算:
Klm
I d 2.min 1.25 I dz 2
(5-5)
I d 2.min —变压器后备保护范围末端故障时流过保护安装处的最小负序电流。
其动作判据为:
I 2 I dz .2 t tdz .2
(5-6)
式中 I dz.2 ——负序过流保护电流动作值(A); tdz .2 ——负序过流保护动作时间(s);
t t gl
max
பைடு நூலகம்
gl
过负荷保护整定原则
定时限过负荷保护的动作电流应按大于额定电流整定,按下式计算 K (4-1) I kI
gfh
Kr
e
式中:K ——可靠系数,采用1.05; K ——返回系数,0.85~0.95; I ——额定电流。 过负荷保护动作于信号。保护的动作时间应与变压器允许的过负荷时 间相配合,同时应大于相间故障后备保护的最大动作时间。
变压器保护配置及整定说明

八、阻抗保护的原理 九、过励磁保护
电力变压器介绍(一)
一、变压器的种类
油浸式变压器、干式变压器、整流变压器、自耦变压器、隔离变压器、 特种变压器、控制变压器、电炉变压器等等。
二、变压器不正常工作状态
由于外部短路或过负荷引起的过电流、油箱漏油造成油面降低、变压 器中性点电压升高、由于外加电压过高或频率降低引起的过励磁等。
变压器保护的电流平衡整定
3、平衡系数的计算 设变压器三侧的平衡系数分别为Kh、Km和Kl,则: (a)降压变压器:选取高压侧(主电源侧)为基本侧,平衡系数为
(b)升压变压器:选取低压侧(主电源侧)为基本侧,平衡系数为
变压器保护的电流平衡整定
4、保护内部计算用变压器各侧额定二次电流 经平衡折算后,保护内部计算用变压器各侧二次电流分别为 : 保护内部计算用各侧额定二次电流分别为: 对降压变压器:
变压器的后备保护
二、变压器的过负荷保护 过负荷保护一般取三相电流,该保护在变压器保护中有三个作用: (1)用于发变压器过负荷告警信号; (2)用于启动变压器风扇冷却设备; (3)对于有载调压变压器则还要作用于闭锁有载调压 。
过负荷保护的逻辑图:
变压器的后备保护
二、变压器的零序保护 主变零序保护适用于110kV及以上电压等级的变压器。由主变零序电流、零序电压、间隙零 序电流元件构成,根据不同的主变接地方式分别设置如下三种保护形式:中性点直接接地保护 方式、中性点不直接接地保护方式、中性点经间隙接地的保护方式。 (1)中性点直接接地保护方式 变压器中性点直接接地的零序保护方式一般是由两段式的零序电流构成,可选择经或者不经 零序电压闭所。两段的时限可分别设置,一般I段时限跳母联断路器或者跳三绕组变压器中压侧 有电源线路;II段跳本侧或者全部跳开断路器。需要注意的是,目前微机保护均不采用零序过 流时跳另一台不接地变压器的方式,以避免两台主变的后备保护相互联系造成的接地混乱,也 可以避免变压器中性点切换时因未切换保护压板引起的误动现象。 (2)中性点不直接接地保护方式 在发电厂或变电所有两台及以上变压器并列运行时,为限制接地故障时的零序电流,通常只 有一部分变压器的中性点接地,另一部分变压器的中性点不接地。变压器中性点不接地的运行 方式有时根据需要也可以切换为中性点接地的运行方式。此类变压器需装设零序无流闭锁零序 过电压保护。中性点不接地运行时,不会出现I0,不闭锁零序过压保护。当中性点改接地运行 时,发生接地故障时出现I0,即闭锁零序过压保护。
主变压器保护配置

主变压器保护配置主变压器保护配置1、主变差动保护(1)采⽤了⼆次谐波制动的⽐率差动保护,变压器正常运⾏时励磁电流不超过额定电流的2—10%,外部短路时更⼩。
但变压器空载合闸或断开外部故障后,系统电压恢复时出现的励磁电流,⼤⼩可达额定电流的6—8倍,称励磁涌流。
励磁涌流只流经变压器的电源侧,因⽽流⼊差动回路成为不平衡电流,励磁涌流⾼次谐波分量中以⼆次谐波分量最显著,根据这⼀特点采⽤励磁涌流中⼆次谐波分量进⾏制动,以防⽌保护误动作。
(2)作为主变绕组内部、出线套管及引出线短路故障的主保护,其保护范围为发电机出⼝⾄主变⾼压侧及⾼⼚变⾼压侧各CT 安装处范围内。
(3)主变差动出⼝逻辑:(4)差动保护瞬时动作全停,启动快切、启动失灵。
(5)TA 断线闭锁功能,当差电流⼤于⼀定值时(⼀倍额定电流)TA 断线闭锁功能⾃动退出,开放保护动作出⼝。
TA 断线0.5S 发信号。
2、发变组差动保护与主变差动保护构成原理相同,但其保护范围是发变组及其引出线范围内的短路故障,即发电机中性点及主变⾼压侧,⾼⼚变⾼压侧各CT 安装处范围以内的短路故障。
发变组差动保护瞬时动作于发-变组全停,启动快切、启动失灵。
3、阻抗保护(1)作为发变组相间短路的后备保护,同时作为220KV 系统发变组相邻元件如线路故障后备保护。
(2)作为近后备保护,按与相邻线路距离相配合的条件进⾏整定,正向阻抗Z dz 1:按与之配合的⾼压侧引出线路距离保护Ⅰ段配合,反向阻抗Z dz 2:按正向阻抗的10%整定。
(3)时限t 1与线路距离Ⅲ段相配合,时限45.05.31′′=′′+′′=t 发信号,该时限较长,能可靠躲过振荡。
时限t 2与t 1配合5.45.042′′=′′+′′=t 解列灭磁、启动快切、启动失灵。
(4)该保护测量元件是主变220KV 侧CT 及220KV 母线PT 。
即阻抗保护装于⾼压侧,⾼压母线上发⽣相间短路时有较⾼的灵敏度。
(5)发变组低阻抗保护原理图:4、220KV侧断路器失灵保护(1)由于断路器灭弧室和液压机构制造不良、控制回路和运⾏维护⼯作出现问题,都能使断路器在电⼒系统发⽣故障时偶尔发⽣拒动现象,拒动率在千分之⼀⾄千分之⼆左右,为此,提⾼断路器的制造质量,完善控制回路的可靠性,如采⽤双套主保护和断路器双跳闸线圈分别由两个独⽴的直流电源供电,可使断路器的拒动率⼤为减少,但不能根除。
变压器保护配置及运行规定详细讲解(变压器保护的基本要求,变压器保护配置,运行规定)

(二) 变压器保护配置
变压器的后备保护
2、阻抗保护
利用阻抗元件来反应短路故障的保护装置,阻抗元件的
阻抗值是接入该元件的电压与电流的比值:U/I=Z,也
就是短路点至保护安装处的阻抗值。 (1)330KV及以上电压等级的变压器,需在高中压侧配置阻
(二) 变压器保护配置
变压器后备保护
变压器后备保护主要包括相间短路后备保 护、接地短路后备保护、阻抗保护 。 后备保护的作用:防止外部故障引起的变 压器绕组过电流,并作为相邻元件(母线 或线路)保护的后备,以及在可能条件下 作为变压器内部故障时主保护的后备。
(二) 变压器保护配置
变压器的后备保护
(二) 变压器保护配置
变压器的主保护
(1)分相差动保护的电流取自
主变高中压侧的开关电流和 低压侧绕组电流。 (2)保护范围包括除低压侧引 线以外的所有故障。 (3)由于不用校正相位,可以 在最大程度上保留了励磁涌 流的特征。
(二) 变压器保护配置
小区差动保护 变压器的主保护
由于分相差动对低压侧引线部分无保护范围, 因此引入小区差动作为分相差动的补充。
1)小区差动保护的电流取自主 变低压开关电流以及低压侧 绕组电流。
2)作为分相差动的补充,其保 护范围为低压侧引出线上的 故障。
3)由于不经过磁变换,因此不 必考虑励磁涌流的影响。但 由于电流的差异,绕组侧必 须进行相位校正。
(二) 变压器保护配置
自耦变压器零序差动保护
零序差动保护
零序差动保护由高压侧、中压侧和公共绕组的零序电 流构成。主要用于大容量超高压三绕组自耦变压器Y侧内 部接地故障。
变压器保护配置

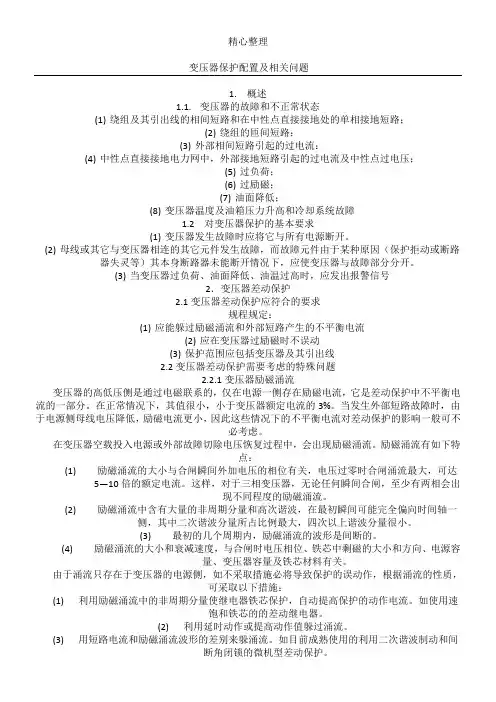

变压器保护配置及相关问题1.概述1.1.变压器的故障和不正常状态(1)绕组及其引出线的相间短路和在中性点直接接地处的单相接地短路;(2)绕组的匝间短路;(3)外部相间短路引起的过电流:(4)中性点直接接地电力网中,外部接地短路引起的过电流及中性点过电压;(5)过负荷;(6)过励磁;(2)(1)(2)励磁涌流中含有大量的非周期分量和高次谐波,在最初瞬间可能完全偏向时间轴一侧,其中二次谐波分量所占比例最大,四次以上谐波分量很小。
(3)最初的几个周期内,励磁涌流的波形是间断的。
(4)励磁涌流的大小和衰减速度,与合闸时电压相位、铁芯中剩磁的大小和方向、电源容量、变压器容量及铁芯材料有关。
由于涌流只存在于变压器的电源侧,如不采取措施必将导致保护的误动作,根据涌流的性质,可采取以下措施:(1)利用励磁涌流中的非周期分量使继电器铁芯保护,自动提高保护的动作电流。
如使用速饱和铁芯的的差动继电器。
(2)利用延时动作或提高动作值躲过涌流。
(3)用短路电流和励磁涌流波形的差别来躲涌流。
如目前成熟使用的利用二次谐波制动和间断角闭锁的微机型差动保护。
鉴于涌流受多种因素影响,二次谐波制动系数的定值整定只能是一个经验数值,一般取15—20%,定值过大可能导致在空投变压器或区外故障切除时差动保护动作,过小则有可能使得变压器内部故障时差动保护动作时间延长。
差动保护中二次谐波的闭锁方式有两种,按相闭锁和三相“或”门闭锁。
这两种方式也是各有利弊。
按相闭锁是指三相涌流中某相二次谐波满足制动条件,则只闭锁该相的差动保护,由于变压器空载合闸时三相涌流中某相波形的二次谐波成分有可能小于15%,将导致空投时差动保护的误动;三相“或”门闭锁是指三相涌流中任一相二次谐波满足制动条件,三相差动保护均被闭锁,这种闭锁方式可以提高差动保护的可靠性,但是在带有闸间短路的变压器空载合闸时,差动保护将因非故障相的励磁涌流而闭锁,造成变压器闸间短路的延缓切除,使损坏更加严重,变压器容量越大延缓时间就越长。
保护配置原则

保护范围划分
主变保护范围:主变三侧断路器TA之间的一次设备。包括三 侧TA、三侧主变侧刀闸、主变油箱内外、三侧避雷器(PT)引 线等,均属于主变保护范围。(2台)
电容器保护范围:电容器断路器TA至电容器的一次设备。包 括TA、刀闸、限流电抗器及电容器等,均属电容器保护范围。 (4组)
站用变保护范围:站用变断路器TA至站用变低压空开之间。 或高压熔断路器至站用变低压空开之间。(2台)
(3)线路保护配置实例
三段式保护
差动保护
3、母线保护配置原则
(1)母线故障类型
母线保护配置原则
母线范围内各点单相接地; 母线范围内各点相间短路; 死区故障; 220kV断路器失灵。
(2)母线保护的配置
母线保护配置原则
a、反应母线范围各点各种短路故障的母差保护; b、反应母联(分段)断路器与其CT之间短路故障
21
变压器保护配置原则
4)110kV及以上中性点直接接地网连接的变压器,对外 部单相接地短路引起的过电流,应装设接地短路后备保 护。
若变压器中性点直接接地运行,对单相接地引起的变压 器过电流,应装设零序过电流保护,保护可由两段组成, 其动作电流与相关线路零序过电流保护配合。每段保护 可设两个时限,并以较短时限动作于缩小故障影响范围, 或动作于本侧断路器,以较长时限动作于断开变压器各 侧断路器。
中性点间隙接地间隙保护配置 30
2、线路保护配置原则
(1)线路故障类型
线路保护配置原则
单相接地; 两相接地; 两相短路; 三相短路; 各种断线故障。
(2)线路保护配置原则
35/10kV线路保护配置原则
依据GB/T-14285-2006《继电保护和安全自动装置技术规程》要求 (1)10~35kV线路配置微机型三段式电流保护。 (2)单侧电源线路,保护装置仅装在线路的电源侧。线路不应多级
变电站保护配置的原则
变电站保护配置的原则在进行变电站保护配置时,需要遵循一些基本原则,以确保保护系统的正确性和可靠性。
首先,保护配置应具有可靠性和快速性。
这意味着保护装置应能够在故障发生时快速准确地检测并切除故障部分,以保护变电站设备的正常运行。
其次,保护配置应具有灵活性和适应性。
电力系统的运行条件和负荷可能会发生变化,保护系统应能适应这些变化,并能够根据需要进行调整和优化。
保护配置还应考虑设备的可靠性和可用性。
变电站中的各种设备,如变压器、断路器和隔离开关,都需要得到有效的保护。
因此,在配置保护系统时,需要根据设备的特性和工作条件选择合适的保护装置,并进行合理的组合和设置。
此外,保护配置还应考虑到设备的互动和协同工作。
不同设备之间的保护装置应能够相互配合,形成一个完整的保护系统,以最大程度地提高系统的可靠性和稳定性。
在保护配置中还应考虑到经济性和可维护性。
保护装置的选择和配置应考虑到其成本和维护工作的复杂性。
保护装置的成本应合理,并且易于安装和维护。
此外,保护配置还应考虑到系统的可扩展性和升级性。
随着电力系统的发展和变化,保护系统可能需要进行升级和扩展,因此在配置时应考虑到这些因素,以便将来的升级和扩展工作更加方便和经济。
保护配置还应考虑到系统的稳定性和灵敏性。
保护装置应能够在各种工作条件下保持系统的稳定性,并能够快速准确地响应故障。
为了实现这一点,保护配置应考虑到系统的动态特性和稳定性要求,并进行合理的参数设置和校准。
变电站保护配置的原则包括可靠性、快速性、灵活性、适应性、可靠性、可用性、协同性、经济性、可维护性、可扩展性和稳定性。
在实际配置中,需要综合考虑这些原则,并根据具体情况进行合理的选择和配置。
通过合理的保护配置,可以确保变电站设备的安全运行,保护电力系统的稳定和可靠运行。
变压器保护方案设计与实现
变压器保护方案设计与实现电力系统中,变压器是一个极其重要的设备。
变压器的正常运行和保护是电力系统稳定运行和供电安全的重要保障。
为了实现变压器的充分保护,设计一个合理可行的变压器保护方案是至关重要的。
本文将探讨变压器保护方案设计和实现。
一、变压器保护方案的设计原则变压器保护方案的设计要遵循以下原则:1. 含金量高:保护方案需要覆盖变压器所遇到的各种故障,要对变压器重要部位进行保护。
2. 可靠性:保护方案必须保证变压器的可靠运行,不误动不误停。
3. 灵敏性:保护方案必须灵敏,保护时间要快。
4. 经济性:保护方案需要在经济合理的情况下实现,避免造成不必要的浪费。
二、变压器保护方案的实现方法变压器保护方案的实现主要包括以下几个方面:1. 电流保护电流保护主要是保护变压器的线圈和变压器油池。
通过在变压器两个侧独立设置电流互感器和配电柜的保护继电器,保证变压器的运行安全。
2. 过渡过电压保护过渡过电压保护是保护变压器绝缘系统的一种方式。
它通过对保护自动化设备在监测过程中发现的变压器过电压控制,及时开断变压器,以避免损坏绝缘系统。
3. 过载保护过载保护是保护变压器运行过程中遇到的重要问题之一。
为了确保保护过载,系统可以根据负荷容量设定过载保护装置。
当负荷超出额定容量时,保护装置会启动,自动切断变压器。
4. 短路保护短路保护是针对变压器可能遭遇的主要故障之一。
短路保护主要通过接地绕组(电流变压器)和保护继电器控制实现。
当短路故障产生时,继电器将触发保护,立即切断电源,以保证系统安全。
三、实现变压器保护方案的转换以上描述了变压器保护方案和实现的基本情况。
但是,在实现过程中,系统可能需要做很多改变和调整,以适应变压器不同的环境和实际情况。
一方面,人们需要进行成本分析,确定经济性和实际性是否满足系统的需求。
在实际操作中,可以根据具体变压器的具体情况,以确定不同的保护方案实现。
另一方面,由于变压器保护方案涉及众多参数和过程,需要使用计算机等高级设备进行计算,以使得计算更加精确和可靠。
220KV~500KV变电站高压保护配置原则
220KV~500KV变电站高压保护配置原则
一、基本原则:(四性、合理取舍)
可靠性:合理的配置
先进的技术
正确的运行、维护
确保电网安全稳定为根本目的
速动性:线路工频变化量阻抗
母差加权抗饱和判据
变压器保护工频变化量差动
躲励磁涌流新方法,国家专利,
1.2倍差动保护定值,10~15ms出口。
选择性:方向性,准确性,合理的配置。
灵敏性:工频变化量方向;数字保护精工电流、电压准确的整定级差。
二、保护的双重化:(交、直流;输入、输出)
线路保护:从“高、距、零、重”到一体化配置,
两套重合闸完全自适应。
母差保护和失灵保护的一体化配置:
为执行二十五条反措创造了条件。
变压器保护:从“主后分离”到主后一体化配置,
双主双后的主设备保护配置。
三、配置断路器失灵保护、近后备保护方式、选择性: 220KV系统双母线接线运行方式:
保护配置及范围
失灵启动
旁路带路情况(保护范围,回路切换) 500KV系统3/2接线运行方式:
保护配置及范围
断路器失灵保护、重合闸装置
远跳、过电压保护
四、通道纵联保护:
五、分相操作箱CZX-12R:
用于3/2接线的分相操作箱CZX-22R:。
