星三角降压启动
PLC实现星三角降压启动
电动机启动时，把电动机的定子绕组接成 星形，电动机定子绕组电压低于电源电压起 动，启动即将完毕时再恢复成三角形，电动机 便在额定电压下正常运行。
传统的电力拖动电Байду номын сангаас实现星三角电路 较为麻烦，由PLC改造后可节省电路 的接线及维护起来也较为简单。
I/O分配表
输入
启动 X0
输出
KM1 Y0
停止 X1
星型 Y1 启动
三角 Y2 形运 行
电路原理图
程序设计
X0=启动按钮 X1=停止按钮
Y0=KM1 Y1=星型启动 Y2=三角运行
1P漏电保护开关 接触器
PLC（可编程控制器）
控制按钮
COM接按钮公共端 X1接停止按钮
X0接启动按钮
接电源火线 接电源零线
Y0接KM1的A2线圈 Y1接KM2的A2线圈
Y2接KM3的A2线圈
COM1与COM2、COM3 短接后接电源火线
来自PLC的Y0 来自PLC的Y1 来自PLC的Y2
A1端线圈全部短接后接电源零线
启动按钮接X0 按钮公共端
停止按钮接X1
THANKS! 谢谢观看
星三角降压启动电路设备条件
星三角降压启动电路设备条件
星三角降压启动电路是一种常用于大功率电动机启动的电路。
其基本原理是通过将电动机在起始阶段以星形连接，降低电压，减小起动电流，然后在正常运行阶段以三角形连接，提高电压，增加电动机的效率和功率输出。
以下是实施星三角降压启动电路的设备条件：
1. 三相交流电源：星三角降压启动电路需要三相交流电源供电，因此需要有三相电源接入电路。
2. 电动机：星三角降压启动电路主要用于大功率电动机的启动，因此需要有一台大功率电动机。
3. 电磁接触器：电磁接触器用于控制电动机在起始阶段的接线
方式，需要有一台合适的电磁接触器。
4. 开关：开关用于控制电动机的开关机，需要有一台合适的开关。
5. 电容器：电容器用于降低电压并减小起动电流，需要有一台
合适的电容器。
6. 电阻器：电阻器用于控制电动机起始阶段的电流大小，需要
有一台合适的电阻器。
以上是实施星三角降压启动电路的设备条件，只有具备以上设备，才能实现电动机的星三角降压启动。
- 1 -。
星三角降压启动的原理
星三角降压启动的原理
星三角降压是一种常用的电压降低方法，其原理是通过将三相电机的起始电路中的三个相互交错的电缆连接方式改变，将原先的星型连接方式改为三角形连接方式，从而实现电压的降低。
在星型连接方式下，三个电缆分别连接在电机的三个相上，并通过一个中性点连接到地线上。
而在三角形连接方式下，三个电缆分别连接在电机的相邻两个相上，而不再连接到地线上。
这样，电压的降低就是通过将原来的相电压乘以根号三来实现的。
在实际应用中，星三角降压主要用于电机的起动过程中，因为在起动时，电机所需的电流较大，而电源供应的电压可能不足以支持启动电机。
此时，通过使用星三角降压方法，可以将电机启动时所需的电压降低，从而避免电路过载或烧毁的情况发生。
总之，星三角降压是一种简单有效的电压降低方法，其原理是通过改变电路中的连接方式，将电压降低至适当的水平，从而保证电机的正常启动和运行。
- 1 -。
160KW及200KW冷却水泵星三角降压启动跳闸问题的5种解决方案
160KW及200KW离心冷却水泵星三角降压启动跳闸问题的5种解决方法在建筑机电安装工程中，空调水系统的冷却水泵、冷冻水泵经常采用星三角降压启动方式启动电机。
160KW或者200KW离心冷却水泵在理论上采用降压启动可行，但在实际使用过程中，经常出现电机星型切三角型时跳闸的问题。
同样情况下消防水泵也是采用新三角启动，功率100左右，但是星三角启动切换并不跳闸。
此现象给调试人员造成一定误导，认为一定是空调水泵或者系统存在问题，导致跳闸。
现结合实际试验结果，给出5种解决方案：1.将星三角降压启动改为变频启动。
2.关闭水泵出口阀门，电机启动完成后再开启出口阀门。
3.将水泵出口阀门关闭一定角度，保证电机可以正常启动即可。
4.将水泵出口阀门改为电动调节阀，与水泵启停做逻辑联动。
5.将水泵主断路器调大。
具体分析如下：冷却水泵下端连接冷却泵，设有止回阀，上端出口连接冷却塔顶端散水器。
停泵时因止回阀关不严等问题，水位会逐步下降。
泵出口压力降低。
当压力(扬程)很低时，离心泵流量会很大，这从泵的特性曲线上可以看出。
而泵的功率与流量成正比，泵起动时，管道内没有压力或者压力很低，则造成泵的流量很大，则泵的功率很大，加上电机、泵的转动部分从静止到高速运转，需要很大的加速度，这样势必造成起动电流很大，当星型切换至三角形时，电流会再增大20%，两项叠加就好超过断路器保护电流。
造成主断路器在星三角切换瞬间跳闸。
因此需采取关闭出口阀门的方法，使泵在起动时不输出水量，使泵的功率最小，当泵达到额定转速后，慢慢开启出口阀，逐渐增加水流量，使电机电流逐渐增加到额定电流。
但在实际使用过程中，很少有人愿意去关闭出口阀门，一跳闸就认为是设备有问题。
安排技术人员进行排查。
现已某项目160KW冷却水泵星三角启动跳闸为例，进行分析：现场采用的是ABB 定频电机，功率160KW，额定电流288A，其他参数见上图。
泵体采用赛莱默水泵，1500m3/h。
总共5台泵。
星角降压启动电流电压的降低参数

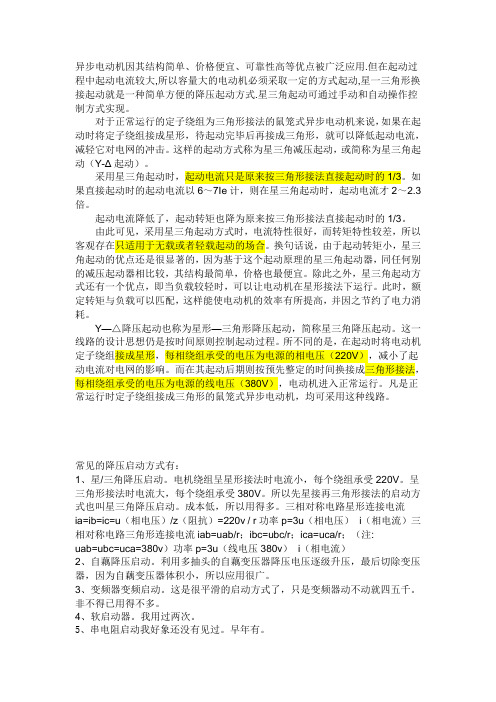

异步电动机因其结构简单、价格便宜、可靠性高等优点被广泛应用.但在起动过程中起动电流较大,所以容量大的电动机必须采取一定的方式起动,星一三角形换接起动就是一种简单方便的降压起动方式.星三角起动可通过手动和自动操作控制方式实现。
