简述有线电视网络FTTH光纤入户的规划与设计
有线电视网络FTTH光纤入户的规划与设计探讨
有线电视网络FTTH光纤入户的规划与设计探讨FTTH（Fiber to the Home）是指光纤到户，即光纤网络将直接连接到用户住宅的终端设备。
相比传统的有线电视网络，FTTH光纤入户具有更高的带宽、更稳定的信号传输和更低的延迟。
对于提供高质量的互联网、有线电视和电话服务来说，FTTH光纤入户是目前最理想的解决方案之一。
FTTH光纤入户的规划与设计需要综合考虑网络拓扑结构、光纤布线、设备选型、光缆敷设、接入技术等因素。
这里将就这些方面进行探讨。
首先是网络拓扑结构的规划。
常见的网络拓扑结构有星型结构、树型结构和网状结构。
星型结构适用于小区或楼栋级别的网络，每个用户都直接连接到中心节点；树型结构适用于较大规模的网络，分支连接到主干线；网状结构适用于大型社区或城市级网络，实现了节点之间的互联。
根据实际情况和需求，可以选择不同的网络拓扑结构。
其次是光纤布线的设计。
光纤布线需要考虑光纤的敷设路径、长度和连接方式。
一般情况下，光纤可以通过地下敷设、穿墙敷设以及室内布线等方式进行。
敷设路径要尽量避免弯曲、拉伸和磨擦，以保证信号传输的稳定性。
光纤的长度应根据实际情况进行合理规划，避免出现信号衰减和传输延迟。
光纤的连接方式有直连和分光器连接两种，根据实际需求选择合适的方式。
再次是设备选型的考虑。
光纤入户网络所需要的设备包括光纤接入设备（ONT）、室内配线箱、室外配线箱等。
ONT是用户终端设备，用于将光纤信号转换成电信号，并提供给用户使用。
室内配线箱用于接入多个ONT，提供光纤信号的分配和管理。
室外配线箱用于连接室内配线箱和光纤主干线，保护光纤免受外界环境的影响。
在选型时，应考虑设备的可靠性、稳定性和兼容性。
最后是光缆敷设和接入技术。
光缆敷设需要遵循一定的规范和标准，确保光纤的质量和可靠性。
常见的光缆敷设方式有直埋、管道、架空等，选用合适的敷设方式可以减少故障率和维护成本。
接入技术包括光分纤器、光分路器、光交接箱等，用于实现光纤的分配、连接和管理。

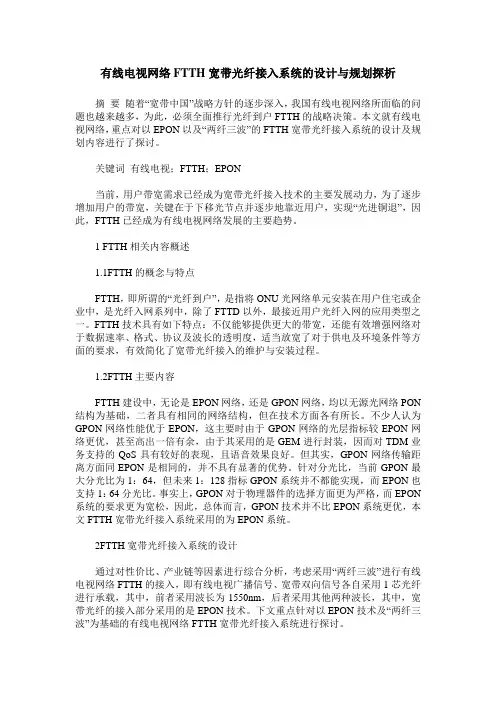

有线电视网络FTTH宽带光纤接入系统的设计与规划探析
有线电视网络FTTH宽带光纤接入系统的设计与规划探析摘要随着“宽带中国”战略方针的逐步深入，我国有线电视网络所面临的问题也越来越多，为此，必须全面推行光纤到户FTTH的战略决策。
本文就有线电视网络，重点对以EPON以及“两纤三波”的FTTH宽带光纤接入系统的设计及规划内容进行了探讨。
关键词有线电视；FTTH；EPON当前，用户带宽需求已经成为宽带光纤接入技术的主要发展动力，为了逐步增加用户的带宽，关键在于下移光节点并逐步地靠近用户，实现“光进铜退”，因此，FTTH已经成为有线电视网络发展的主要趋势。
1 FTTH相关内容概述1.1FTTH的概念与特点FTTH，即所谓的“光纤到户”，是指将ONU光网络单元安装在用户住宅或企业中，是光纤入网系列中，除了FTTD以外，最接近用户光纤入网的应用类型之一。
FTTH技术具有如下特点：不仅能够提供更大的带宽，还能有效增强网络对于数据速率、格式、协议及波长的透明度，适当放宽了对于供电及环境条件等方面的要求，有效简化了宽带光纤接入的维护与安装过程。
1.2FTTH主要内容FTTH建设中，无论是EPON网络，还是GPON网络，均以无源光网络PON 结构为基础，二者具有相同的网络结构，但在技术方面各有所长。
不少人认为GPON网络性能优于EPON，这主要时由于GPON网络的光层指标较EPON网络更优，甚至高出一倍有余，由于其采用的是GEM进行封装，因而对TDM业务支持的QoS具有较好的表现，且语音效果良好。
但其实，GPON网络传输距离方面同EPON是相同的，并不具有显著的优势。
针对分光比，当前GPON最大分光比为1：64，但未来1：128指标GPON系统并不都能实现，而EPON也支持1：64分光比。
事实上，GPON对于物理器件的选择方面更为严格，而EPON 系统的要求更为宽松，因此，总体而言，GPON技术并不比EPON系统更优，本文FTTH宽带光纤接入系统采用的为EPON系统。
有线电视网络FTTH光纤入户的规划与设计探讨
有线电视网络FTTH光纤入户的规划与设计探讨
随着数字化和网络化程度的提高，人们对于有线电视网络的需求也越来越高。
有线电视网络的快速发展，带动了有线电视网络FTTH光纤入户的设计和规划的发展。
本文将探讨有线电视网络FTTH光纤入户的规划和设计，以帮助有关决策者更好地了解和应对这一问题。
首先，有线电视网络FTTH光纤入户的规划应该先就区域及终端覆盖进行统计调研，以便更好地制定切实可行的方案。
这是因为，不同区域的建筑物、地形、环境等具有不同的技术难点和注意事项，需要因地制宜，根据当地实际情况进行规划和设计。
接下来，应考虑如何快速、有效地进行管道铺设和光缆敷设。
在管道开挖和敷设光缆的过程中，应考虑如何减少对环境的影响，尽量避免对民生和交通的扰乱。
另外，为了保证网络的稳定性和安全性，应注重管线的防护措施和维护，预留充足的通道和排水口。
在铺设光缆的过程中，应考虑如何提高光缆的容纳量和利用率，预留充足的空间，减少因光缆放设不足而导致带宽受限的情况。
在有线电视网络FTTH光纤入户的规划和设计中，还应考虑如何保证网络的信息安全和保密。
具体地说，应注重网络系统的防火墙、入侵检测和数据加密等技术应用，以确保网络系统的安全、稳定和高效。
最后，维护和管理是有线电视网络FTTH光纤入户的重要一环。
应该建立一套完善的网络管理、维护和服务体系，制定详细的维护标准和流程，定期对网络设备、系统和数据进行检查、维护和升级，确保网络系统的稳定、安全和高效运行。
有线电视网络FTTH光纤入户的规划与设计探讨
有线电视网络FTTH光纤入户的规划与设计探讨随着信息技术的不断发展和人们对高速、高质量网络需求的增加，有线电视网络FTTH （Fiber To The Home）光纤入户技术逐渐成为了未来网络建设的主流方向。
FTTH光纤入户技术以其高速、高带宽、低延迟、低损耗的特点，成为了未来网络建设的主流技术之一。
为了更好地规划和设计有线电视网络FTTH光纤入户方案，本文将对其规划和设计进行探讨。
二、FTTH光纤入户技术的规划与设计原则1.需求分析：在规划和设计FTTH光纤入户方案之前，需要充分了解用户的需求。
不同地区、不同用户对宽带的需求是不同的，有些地区可能需要更高的带宽，有些地区可能需要更加稳定的网络。
2.网络结构：在规划和设计FTTH光纤入户方案时，需要考虑网络的结构布局。
光纤网络的布局需要考虑到信号传输的损耗、网络的可扩展性、容错性等因素。
3.光纤选线：在规划和设计FTTH光纤入户方案时，需要选择合适的光缆线路。
不同的地区、不同的环境可能需要选择不同类型的光缆线路，以保证网络的稳定性和可靠性。
4.技术标准：在规划和设计FTTH光纤入户方案时，需要遵循相应的技术标准。
FTTH光纤入户涉及到多种技术，包括光纤的接入技术、终端设备的选择等，需要遵循相应的技术标准，以保证网络的正常运行。
5.用户体验：在规划和设计FTTH光纤入户方案时，需要考虑到用户的体验。
用户对网络的速度、稳定性、安全性等方面都有着很高的要求，需要在规划和设计中充分考虑到用户的体验。
三、FTTH光纤入户技术的规划与设计流程1.需求调研：在规划和设计FTTH光纤入户方案之前，需要对用户的需求进行调研，包括用户对带宽、稳定性、安全性等方面的需求。
2.网络规划：在了解用户需求的基础上，需要对网络进行规划，包括网络的结构布局、光缆选线、技术标准等方面。
3.设备选型：根据网络规划的结果，需要选购相应的设备，包括光纤接入设备、OLT、ONU等。
4.施工实施：在设备选型之后，需要进行相应的施工实施，包括光缆铺设、设备安装、网络调试等工作。
有线电视网络FTTH光纤入户的规划与设计探讨
有线电视网络FTTH光纤入户的规划与设计探讨FTTH光纤入户是一种新型的有线电视网络方式，为用户提供更高速、更稳定的网络连接。
在规划与设计FTTH光纤入户网络时，需要考虑以下几个方面：1. 网络拓扑结构的选择。
FTTH光纤入户网络可以采用点到点（P2P）拓扑结构或者光纤分布式接入（PON）拓扑结构。
P2P拓扑结构适用于用户数量较少的情况下，每个用户都有独立的光纤连接，网络质量更稳定；而PON拓扑结构适用于用户数量较多的情况下，多个用户共享一根光纤连接。
2. 光纤接入网络的布置。
光纤接入网络通常由OLT（光线路终端）和ONT（光网络终端）组成。
OLT负责将光信号转换成电信号，ONT则负责将电信号转换成用户可以使用的网络信号。
在布置光纤接入网络时，需要考虑到OLT和ONT之间的距离，以及纤芯数和带宽的需求等因素。
3. 光纤回传网络的设计。
为了保证FTTH光纤入户网络的正常运行，需要设计一个可靠的光纤回传网络。
光纤回传网络用于将用户的信号传回到中心局，同时也承载着其他的传输任务。
在设计光纤回传网络时，需要考虑到回传网络的容量、距离和拓扑结构等因素。
4. 光纤入户点的选定。
光纤入户点是指将光纤网络引入用户住宅或办公室的位置。
在选定光纤入户点时，需要考虑到网络设备的布置和用户的需求等因素。
一般来说，光纤入户点应尽量靠近用户住宅或办公室的进线位置，以减少光纤敷设的长度和损耗。
5. 光纤与用户设备的连接方式。
光纤与用户设备之间的连接方式有多种选择，如SC、FC、LC等接口方式。
在选择光纤与用户设备的连接方式时，需要考虑到设备的兼容性、传输距离和带宽等因素。
FTTH光纤入户网络的规划与设计需要考虑到网络拓扑结构、光纤接入网络的布置、光纤回传网络的设计、光纤入户点的选定以及光纤与用户设备的连接方式等多个方面。
只有综合考虑这些因素，才能设计出一个高效、稳定的光纤入户网络。
有线电视网络FTTH光纤入户的规划与设计探讨
有线电视网络FTTH光纤入户的规划与设计探讨FTTH（Fiber to the Home）光纤入户网络是一种将光纤直接延伸至用户家庭的有线电视网络，相较于传统的有线电视网络，FTTH光纤入户网络具有更高的带宽、更低的延迟以及更稳定的信号传输性能，能够满足用户对高清视频、在线游戏和大容量数据传输的需求。
针对FTTH光纤入户网络的规划与设计，下面进行详细探讨。
1. 网络拓扑：首先确定FTTH光纤入户网络的整体架构，包括主干网、汇聚网和接入网。
主干网是连接区域服务器和各个汇聚网的主要传输线路，汇聚网则将多个接入网的用户流量进行汇聚，并连接到主干网。
接入网是将光纤延伸至用户家庭的最后一段网络。
2. 网络容量：根据用户数量和带宽需求，合理规划网络的容量。
通过对用户需求的分析和预测，确定合适的网络容量，避免网络拥堵和性能下降。
一般建议在规划时，预留一定的容量供未来的扩展。
3. 网络布线：合理规划光纤的布线，确保信号传输的质量和稳定性。
针对不同的区域和用户，根据实际需求确定光纤的走向和布线方式，避免信号干扰和损耗。
4. 设备选型：选择合适的设备供应商和设备型号。
根据实际需求选择具备高性能、稳定性和可靠性的设备，确保网络的高效运行和稳定传输。
针对FTTH光纤入户网络的规划与设计，需要考虑以下几个关键技术：1. 光纤传输技术：选择合适的光纤传输技术，包括光纤材料、传输方式和调制解调方式。
目前常用的光纤传输技术包括单模光纤和多模光纤，通过选择适当的光纤技术，可以提供更高的传输带宽和更远的传输距离。
2. 光纤接入技术：选择合适的光纤接入技术，包括PON（Passive Optical Network）和AON（Active Optical Network）。
PON技术通过 passivesplitter实现多用户共享一条光纤的接入方式，减少了光纤的使用和成本；AON技术则通过将光纤直接连接到用户家庭，提供更高的带宽和灵活性。
有线电视网络FTTH光纤入户的规划与设计探讨
有线电视网络FTTH光纤入户的规划与设计探讨随着科技的不断发展和社会的不断进步，有线电视网络的建设也越来越受到人们的关注。
近年来，FTTH光纤入户技术被广泛应用于有线电视网络中，其高速、稳定的传输特性受到了广大用户的青睐。
对于有线电视网络FTTH光纤入户的规划与设计就显得尤为重要。
本文将从规划和设计两方面进行探讨，希望能够为有线电视网络FTTH光纤入户技术的建设提供一些参考。
一、规划篇1. 现状分析我们需要对目前的有线电视网络进行现状分析。
通过对网络设施、用户需求、市场竞争等方面的分析，了解目前网络的运行状态和存在的问题，为规划和设计提供数据支持。
2. 用户需求调研根据不同地区的用户需求进行调研，包括用户的宽带需求、网络覆盖情况、用户数量及分布等。
了解用户需求将有助于确定网络的规划范围和服务方向。
3. 技术标准和政策要求在规划阶段，需要了解相关的技术标准和政策要求，包括光纤网络的技术标准、政府的相关规划和政策等。
这些要求将直接影响到网络的建设和运行。
4. 网络规划根据现状分析、用户需求和技术标准，确定有线电视网络FTTH光纤入户的规划范围、覆盖范围、建设目标等。
确定网络规划是规划阶段的重点，需要考虑到网络的扩展性、稳定性和成本控制。
5. 成本评估在进行规划时，需要进行成本评估，包括建设成本、运营成本、维护成本等。
成本评估将直接影响到网络建设的可行性和经济性，是规划的重要内容之一。
二、设计篇1. 网络拓扑设计在网络拓扑设计阶段，需要确定网络的结构、布局、传输方式等。
FTTH光纤入户网络的设计应考虑到网络的传输距离、带宽需求、用户数量等因素，以确保网络的传输质量和稳定性。
2. 设备选型在设计阶段，需要对网络设备进行选型，包括光纤传输设备、光端机、分光器、OLT 等。
在设备选型时，需要考虑到设备的性能、兼容性、可靠性等因素。
3. 网络安全设计网络安全是任何网络建设的重点之一，有线电视网络FTTH光纤入户的设计也不例外。
FTTH网络规划与设计
FTTH网络规划与设计一、引言随着互联网的普及和信息时代的到来，越来越多的用户对网络带宽的需求不断增加。
传统的ADSL宽带已经无法满足用户对高速稳定网络的要求。
随着光纤技术的成熟和应用，光纤到户（FTTH）网络成为满足用户需求的最佳选择。
本文将探讨如何进行FTTH网络的规划与设计。
二、FTTH网络规划1.区域划分：根据地理、经济、人口分布等因素，将覆盖范围划分为不同的区域。
每个区域的规模应根据用户数量和带宽需求确定。
2.需求调研：在每个区域内进行用户需求调研，了解用户对宽带带宽、服务质量等方面的需求。
根据调研结果确定每个区域的主干光缆容量和接入光纤端口数量。
3.主干光缆规划：根据主干光缆容量需求，确定光缆的类型、规格和数量。
主干光缆应具备足够的容量和冗余设计，以保证网络的高可靠性和扩展能力。
4.节点规划：确定每个区域的光节点数量和位置。
光节点应尽量靠近用户集中区域，以减少光纤传输损耗。
节点的选择应考虑交通便利、供电条件和安全因素。
5.用户接入规划：根据用户调研结果和光节点位置，确定每个节点的用户接入光纤数量。
光纤的敷设路径应避免干扰和破坏现有的管线和设备。
三、FTTH网络设计1.光纤敷设方式：FTTH网络的光纤敷设方式包括架空敷设、管道敷设和直埋敷设。
根据地理环境和成本考虑，选择合适的敷设方式。
2.光纤接续技术：光纤接续技术包括机械接续和熔接。
机械接续适用于光纤敷设长度较短的情况，而熔接适用于光纤敷设长度较长的情况。
在设计时要考虑到后期的维护和扩展需求。
3.网络拓扑结构：FTTH网络的拓扑结构包括星型结构和树型结构。
星型结构适用于用户规模较大、带宽要求较高的情况，树型结构适用于用户规模较小、带宽要求较低的情况。
在设计时要考虑网络的可扩展性和容错能力。
4.光缆配线架：光缆配线架用于组织和管理光缆，方便维护和管理操作。
在设计时要根据节点的数量和光缆的容量需求选择适当的配线架。
5.光纤接入终端：光纤接入终端用于将光纤信号转换为电信号，供用户使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术
Special Technology
D
I G I T C W 专题
58DIGITCW
2019.06
目前，用户的带宽需求已经成为宽带光纤接入技术发展的主要驱动力。
为了逐渐增加用户的带宽，关键是缩小关节点覆盖户数，逐渐接近用户，保证达到“光进铜退”的效果。
所以FTTH 逐渐吸引了用户的目光，并且到目前看来，这将是有线电视网络发展的必然走向。
1 有线电视网络FTTH 光纤入户优劣势分析
1.1 有线电视网络
FTTH 有五个主要优势，如下所示：（1）它属于双向网络，能够保证从本地和用户之间的整个互动过程；（2）传输带宽高，传输距离远，易于维护对于运营商而言比较适合，因此问题不多；（3）由于带宽较宽，支持的协议灵活性更加突出；（4）FTTH 技术在安装过程中对其宽带、传输技术和波长没有具体限制，因为它将光纤直接连接到用户住宅；（5）FTTH 技术在实际生活中应用十分广泛，交易也比较方便。
1.2 有线电视网络FTTH 光纤入户发展难点
到目前为止，FTTH 的发展还存在很多问题，尤其是技术方面存在下面四个方面的问题：1.2.1 体制上的缺陷
这方面的问题主要表现为投资方过多和产权不明晰。
自从2013年我国颁布《住宅FTTH 新国家标准》后，住宅网络的建设逐渐从运营商的责任转移到开发商的责任。
但是FTTH 建设系统还有很多方面需要去完善，尤其表现在接入网系统中还存在很多的问题需要解决。
目前为止，FTTH 行业并没有建立起完善的协调体系，导致运营商在交流的过程中容易出现权利分配不均的问题。
在当今光纤住宅网络的大规模部署中，以下问题是：迫切需要规范市场建设过程和协调机制。
FTTH 中使用的产品需要及时的调整，整个的施工过程需要建立规范的制度进行约束。
建设FTTH 光纤线路需要立即解决一个难题——引入大量连接器。
由于目前光纤的配套产品的适用性差，施工队伍不具备良好的规范约束，导致了FTTH 的缓慢发展。
2 设计与规划有线电视网络FTTH 宽带光纤接入
系统
在有线电视的FTTH 过程中，必须综合考虑许多因素。
一般来说，主要的影响因素就是成本绩效和产业链。
此外，有线电视的FTTH 还需要接入“双纤三波”。
在设计和国画的过程中，需要科学的运用“双纤三波”和EPON 技术，这也是实现有线电视网络FTTH 宽带光纤接入系统的前提。
此外，还需要注意在终端使用ONU 光网络、ODN 光分配网络、OLT 光线路等。
其中对于OLT 的使用应该遵循使用规范，达到有效汇聚所有业务信号的目的，然后在ODN 的基础上实现传输，最终到达ONU ，并且它需要结合服务类型使用。
执行上面的过程需要考虑到两个方
面的问题：（1）选择合适的工作波长。
1G-EPON 的上行波长为1310nm ，下行波长为1490nm 。
还需要保证在10G-EPON 的两个工作模式（不对称和对称模式）下进行区分。
在不对称模式下上行波长为1310nm ，下行波长为1577nm ；在对称模式下上行波长为1270nm 米，下行波长为1577nm 。
（2）选择合适的传输距离。
这方面应该保证在实际的操作过程中全面测量所有距离因素，综合考虑进行选择。
3 有线电视网络FTTH 光纤入户——双纤传输模式实例
某市的一个区具备一百多个行政区和五十几个居委会，并且这些行政区和居委会都在改变，使用FTTH 网络。
整个的区内部大多数都使用EPON 和多播信道。
据统计，整个地区的乡村和镇建设了二十几间光缆配纤间，OLT 到用户端ONU 之间相距少于15km ，每个PON 端口连接的住户不超过32。
但是由于村庄之间的分布比较分散，所以采用1：4和1：8的比例，一级分光比例一般为1：4，二级分光比例一般为1：8。
在分散的地方，一级分光的比例是1：8，二级分光的比例是1：4。
城市地区的建筑是不同的。
第一级分光比通常为1：2，第二级分光比通常为1：16。
对于一些特殊建筑，一级分光比为1：4，二级分光比为1：8。
规划和建设数字电视网络项目需要使用以光纤到户的路线，实现全覆盖的双向单终端设计。
其中可以将用户的数据业务带宽定为100m ，用户信号接收光功率为-11到-14dBm 。
4 结束语
总而言之，实现光纤到户是在目前有线电视网络发展的最终趋势。
这在一定程度上可以促进FTTH 宽带光更快的实现接入目标，进而快速的改变原来的铜线网络介质，实现光纤网络介质的传播，实现稳定我国有线电视网络发展的目的。
参考文献
[1] 孙兰，许春霞，黄光宇.浅析有线电视网络FTTH 宽带光纤接入系统设计[J].信息系统工程，2018（07）：90-91.
[2] 苏鹏.浅谈广电有线网络光纤到户（C-FTTH ）测量的方法[J].现代信息科技，2018，2（03）：53-55.
[3] 张西宁.陕西广电网络FTTH 自动化开通流程的设计与实现[J].广播电视信息，2017（09）：93-95.
[4] 刘志毅.有线网络I-PON 光纤入户技术优势及发展前景[J].中国有线电视，2017（08）：934-936.
[5] 钱智三.有线数字电视光纤入户网络的设计与实现探讨[J].西部广播电视，2016（20）：252.
简述有线电视网络FTTH 光纤入户的规划与设计
杨令烽
（华数传媒网络有限公司，杭州 310001）
摘要：近年来，随着我国经济的不断发展，有线电视网络成为了人们追逐的目标。
为了达到用户所要求的带宽就需要实施FTTH 策略。
本文从FTTH 相关内容的概述入手，分析了有线电视网络FTTH 光纤入户优劣势，并在此基础上对于有线电视网络FTTH 光纤入户的规划与设计进行了一定的描述。
关键词：有线电视；FTTH ；EPON doi ：10.3969/J.ISSN.1672-7274.2019.06.037中图分类号：TN943.6 文献标示码：A 文章编码：1672-7274（2019）06-0058-01。
