黄冈中考题调考题汇编之四电学综合计算题
2019年黄冈市中考物理试题(含答案)
黄冈市2019年初中毕业生学业水平和高中阶段学校招生考试物理试题一、选择题（每小题只有一个符合要求的选项。
每小题3分,共21分)1．下列现象，由于光的反射产生的是A．海市蜃楼B．小孔成像C．平面镜成像D．凸透镜成像2．下列有关电和磁的判断，正确的是A．通电导体周围存在磁场B．磁场是由磁感线组成的C．互相摩擦的两个物体带同种电荷D．摩擦起电实质是创造了电荷3．下列有关判断正确的是A．清晨,缭绕在山间的雾是水汽化形成的B．清晨，附着在草上的霜是水凝固形成的C．夏天,往地面洒水降温，利用了水蒸发吸热D．夏天，在食品运输车里放些干冰降温,是利用干冰熔化吸热4．2019年1月3日，由我国发射的嫦娥四号，实现了人类首次在月球背面成功着陆。
下列有关嫦娥四号巡视器“玉兔二号”的判断，正确的是A．飞行控制中心利用声波控制“玉兔二号”B．飞行控制中心利用电磁波控制“玉兔二号”C．驱动“玉兔二号”的电能是一次能源D．太阳能帆板接收的太阳能是不可再生能源5．在参观检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块，用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片,下列有关分析正确的是A．两个模块相当于开关，彼此串联B．两个模块相当于开关,彼此并联C．两个模块相当于电源,彼此并联D．两个模块相当于电源，彼此串联6．在工厂车间，工人先将金属杆一端的空心吸盘（如图）按压在半成品玻璃上固定，再在A处用力，使玻璃刀在玻璃上绕转轴转动一周，圆形玻璃制品就成型了。
下列分析正确的是A．吸盘被按压后即可固定，是由于吸盘受到大气压作用B．玻璃刀口做得锋利是为了增大对玻璃的压力C．玻璃刀绕转轴转动时,没有受到玻璃施加的摩擦力D．玻璃刀绕转轴转动时，金属杆始终是一个等臂杠杆7．中央电视台《是真的吗》某期节目中，有这样一个实验：将一根绳子穿过内壁和端口光滑的空心圆筒,绳子上端系一个金属球，下端与装有皮球的网袋连接,转动空心圆筒，使金属球转动(如图）,随着转速加大,网袋由静止开始向上运动。

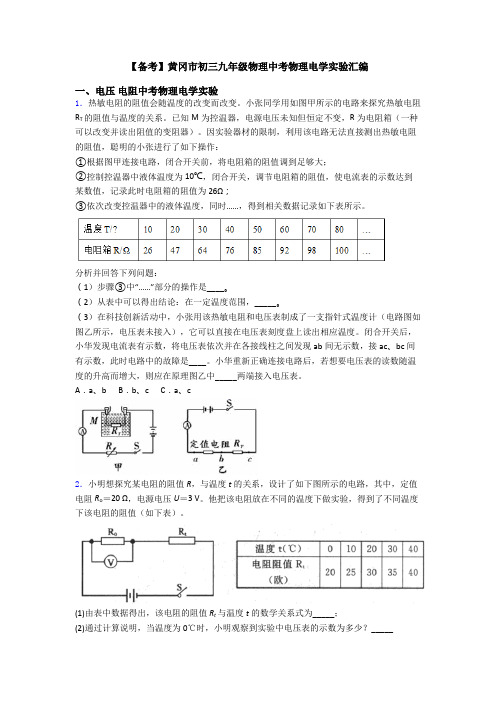

【备考】黄冈市初三九年级物理中考物理电学实验汇编
【备考】黄冈市初三九年级物理中考物理电学实验汇编 一、电压 电阻中考物理电学实验 1．热敏电阻的阻值会随温度的改变而改变。小张同学用如图甲所示的电路来探究热敏电阻RT的阻值与温度的关系。已知M为控温器，电源电压未知但恒定不变，R为电阻箱（一种
可以改变并读出阻值的变阻器）。因实验器材的限制，利用该电路无法直接测出热敏电阻的阻值，聪明的小张进行了如下操作： ①根据图甲连接电路，闭合开关前，将电阻箱的阻值调到足够大；
②控制控温器中液体温度为10℃，闭合开关，调节电阻箱的阻值，使电流表的示数达到
某数值，记录此时电阻箱的阻值为26Ω； ③依次改变控温器中的液体温度，同时……，得到相关数据记录如下表所示。
分析并回答下列问题： （1）步骤③中“……”部分的操作是____。 （2）从表中可以得出结论：在一定温度范围，_____。 （3）在科技创新活动中，小张用该热敏电阻和电压表制成了一支指针式温度计（电路图如
图乙所示，电压表未接入），它可以直接在电压表刻度盘上读出相应温度。闭合开关后，小华发现电流表有示数，将电压表依次并在各接线柱之间发现ab间无示数，接ac、bc间有示数，此时电路中的故障是____。小华重新正确连接电路后，若想要电压表的读数随温度的升高而增大，则应在原理图乙中_____两端接入电压表。 A．a、b B．b、c C．a、c
2．小明想探究某电阻的阻值R，与温度t的关系，设计了如下图所示的电路，其中，定值电阻Ro＝20 Ω，电源电压U＝3 V。他把该电阻放在不同的温度下做实验，得到了不同温度下该电阻的阻值（如下表）。
(1)由表中数据得出，该电阻的阻值Rt与温度t的数学关系式为_____；
(2)通过计算说明，当温度为0℃时，小明观察到实验中电压表的示数为多少？_____ (3)在实验过程中，小明发现：温度较高时，随温度的上升，电压表示数变化不明显。经检
查，电路连接正常，各元件没有损坏。你认为小明发现的情况可能是什么原因造成的？_____ 3．用甲图测小灯泡电阻．灯泡正常发光的电压为2.5V．

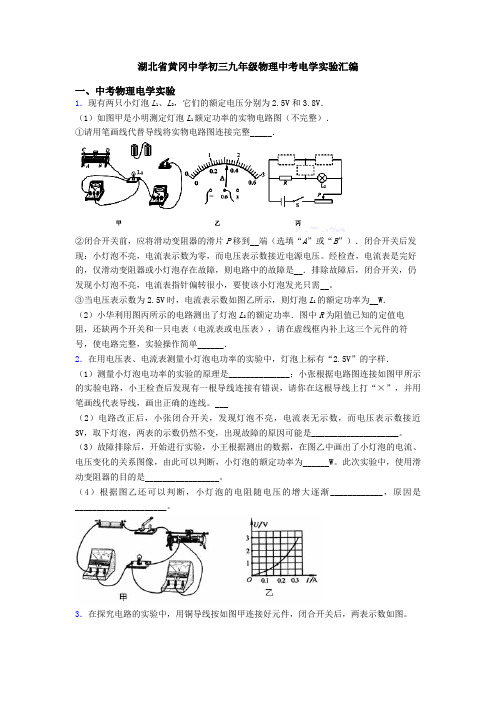

湖北省黄冈中学初三九年级物理中考电学实验汇编
湖北省黄冈中学初三九年级物理中考电学实验汇编一、中考物理电学实验1．现有两只小灯泡L1、L2，它们的额定电压分别为2.5V和3.8V．（1）如图甲是小明测定灯泡L1额定功率的实物电路图（不完整）．①请用笔画线代替导线将实物电路图连接完整_____．②闭合开关前，应将滑动变阻器的滑片P移到__端（选填“A”或“B”）．闭合开关后发现：小灯泡不亮，电流表示数为零，而电压表示数接近电源电压。
经检查，电流表是完好的，仅滑动变阻器或小灯泡存在故障，则电路中的故障是__．排除故障后，闭合开关，仍发现小灯泡不亮，电流表指针偏转很小，要使该小灯泡发光只需__。
③当电压表示数为2.5V时，电流表示数如图乙所示，则灯泡L1的额定功率为__W．（2）小华利用图丙所示的电路测出了灯泡L2的额定功率．图中R为阻值已知的定值电阻，还缺两个开关和一只电表（电流表或电压表），请在虚线框内补上这三个元件的符号，使电路完整，实验操作简单______．2．在用电压表、电流表测量小灯泡电功率的实验中，灯泡上标有“2.5V”的字样．（1）测量小灯泡电功率的实验的原理是______________；小张根据电路图连接如图甲所示的实验电路，小王检查后发现有一根导线连接有错误，请你在这根导线上打“×”，并用笔画线代表导线，画出正确的连线。
___（2）电路改正后，小张闭合开关，发现灯泡不亮，电流表无示数，而电压表示数接近3V，取下灯泡，两表的示数仍然不变，出现故障的原因可能是____________________。
（3）故障排除后，开始进行实验，小王根据测出的数据，在图乙中画出了小灯泡的电流、电压变化的关系图像，由此可以判断，小灯泡的额定功率为______W。
此次实验中，使用滑动变阻器的目的是_________________。
（4）根据图乙还可以判断，小灯泡的电阻随电压的增大逐渐____________，原因是_____________________。
黄冈市中考物理模拟试卷(4月份)
黄冈市中考物理模拟试卷（4月份）姓名:________ 班级:________ 成绩:________一、选择题（每题2分，共16分） (共8题；共16分)1. （2分）(2017·灌南模拟) 关于粒子和宇宙，下列说法中正确的是（）A . 分子间只存在吸引力，没有排斥力B . 分子在永不停息地运动着C . 在中子、氯原子和水分子中，水分子最小D . 宇宙是一个有层次的天体结构系统，地球是宇宙的中心2. （2分） (2016九·北京月考) 汽油机是由四个冲程不断循环而工作的，图中表示内能转化为机械能的冲程是（）A .B .C .D .3. （2分） (2016八·雨花月考) 下列不属于三原色的色光是（）A . 红光B . 黄光C . 蓝光D . 绿光4. （2分）关于下面四幅图的描述，下列说法正确的是（）A . 甲图中，演凑者通过手指在弦上按压位置的变化来改变发声的响度B . 乙图中，敲锣时用力越大，所发声音的音调越高C . 丙图中，随着向外不断抽气，手机铃声越来越大D . 丁图中，城市某些路段两旁的透明板墙可以减弱噪声污染5. （2分）如下图所示，用电子天平测得一个钩码的质量是200g。
若在钩码顶部固定好一根细线，并用于竖直向上提拉细线，在提拉细线的过程中，钩码始终不离开电子天平，下列说法正确的是A . 钩码受力的合力始终等于0B . 钩码受力的合力可能不为0C . 电子天平的示数可能会超过200gD . 电子天平的示数始终不为06. （2分） (2016八上·卢龙期中) 火车的速度为54km/h，汽车的速度为18m/s则（）A . 汽车的速度大B . 火车的速度大C . 两车的速度同样大D . 无法确定7. （2分） (2015九上·海原期中) 如图所示电路中，当开关S闭合，滑片P向右移动时，关于两表示数的变化下列述正确的是（）A . 电流表、电压表的示数均变大B . 电流表、电压表的示数均变小C . 电流表示数变小，电压表示数变大D . 电流表示数变大，电压表示数变小8. （2分）(2017·澧县模拟) 如图所示，将边长为10cm的正方体木块放入装有水的烧杯中，木块静止时，上表面距离水面4cm，g取10N/kg，则（）A . 木块受到的浮力是4NB . 使木块浸没时需要向下的4N的压力C . 木块的密度是0.4g/cm3D . 木块底部受到水向上的压强为103Pa二、填空题（第14、15题每空2分，其余每空1分，共26分） (共7题；共25分)9. （2分）如图是苹果公司最新推出的手机iphone5，手机正常工作电流约10mA，正常工作电压5V，则该手机的额定功率为________ W，除了发光和发声消耗能量外，自身也会发热而消耗能量，经测试手机正常工作时的发热功率为0.01W，则该手机的效率（有用能量在总能量中的比例）为________ 。

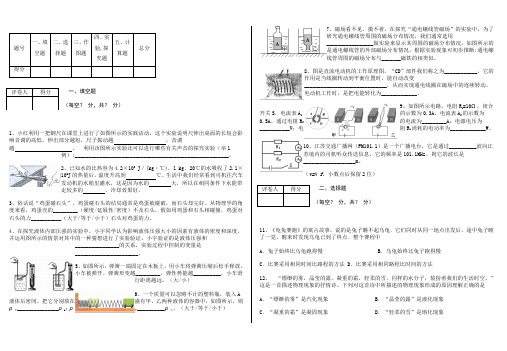

黄冈市中考物理模拟试卷及答案(四)
一、填空题（每空？ 分，共？ 分）1、小红利用一把钢尺在课堂上进行了如图所示的实践活动，这个实验说明尺伸出桌面的长短会影响音调的高低，伸出部分越短，尺子振动越 ，音调越 。
利用该图所示实验还可以进行哪些有关声音的探究实验（举1例）:________________________________________________________。
2、已知水的比热容为4.2×103 J ／(kg ・℃)，l kg 、20℃的水吸收了2.1×105J 的热量后，温度升高到 ℃。
生活中我们经常看到司机往汽车发动机的水箱里灌水，这是因为水的 大，所以在相同条件下水能带走较多的 ，冷却效果好。
3、俗话说“鸡蛋碰石头”，鸡蛋碰石头的结局通常是鸡蛋被碰破，而石头却完好。
从物理学的角度来看，鸡蛋壳的_________（硬度/延展性/密度）不及石头，假如用鸡蛋和石头相碰撞，鸡蛋对石头的力___________（大于/等于/小于）石头对鸡蛋的力。
4、在探究液体内部压强的实验中，小宇同学认为影响液体压强大小的因素有液体的密度和深度，并运用图所示的情景对其中的一种猜想进行了实验验证。
小宇验证的是液体压强和________________的关系，实验过程中控制的变量是_______________________。
5、如图所示，弹簧一端固定在木板上，用小车将弹簧压缩后松手释放，小车被弹开。
弹簧形变越_________，弹性势能越__________，小车滑行距离越远。
（大/小）6、一个质量可以忽略不计的塑料瓶，装入A 液体后密闭。
把它分别放在盛有甲、乙两种液体的容器中，如图所示，则ρ甲_______________ρA ；ρ甲__________ρ乙。
（大于/等于/小于）7、磁场看不见、摸不着，在探究“通电螺线管磁场”的实验中，为了研究通电螺线管周围的磁场分布情况，我们通常选用_________________做实验来显示其周围的磁场分布情况。

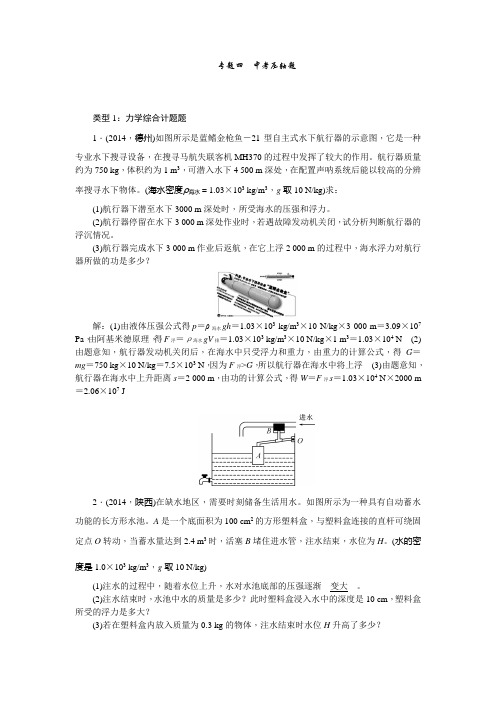

专题4 中考物理压轴题
专题四 中考压轴题类型1：力学综合计题题1．(2014，德州)如图所示是蓝鳍金枪鱼－21型自主式水下航行器的示意图，它是一种专业水下搜寻设备，在搜寻马航失联客机MH370的过程中发挥了较大的作用。
航行器质量约为750 kg ，体积约为1 m 3，可潜入水下4 500 m 深处，在配置声呐系统后能以较高的分辨率搜寻水下物体。
(海水密度ρ海水＝1.03×103 kg/m 3，g 取10 N/kg)求：(1)航行器下潜至水下3000 m 深处时，所受海水的压强和浮力。
(2)航行器停留在水下3 000 m 深处作业时，若遇故障发动机关闭，试分析判断航行器的浮沉情况。
(3)航行器完成水下3 000 m 作业后返航，在它上浮2 000 m 的过程中，海水浮力对航行器所做的功是多少？解：(1)由液体压强公式得p ＝ρ海水gh ＝1.03×103kg/m 3×10 N/kg ×3 000 m ＝3.09×107 Pa ，由阿基米德原理，得F 浮＝ρ海水gV 排＝1.03×103 kg/m 3×10 N/kg ×1 m 3＝1.03×104 N (2)由题意知，航行器发动机关闭后，在海水中只受浮力和重力，由重力的计算公式，得G ＝mg ＝750 kg ×10 N/kg ＝7.5×103 N ，因为F 浮>G ，所以航行器在海水中将上浮 (3)由题意知，航行器在海水中上升距离s ＝2 000 m ，由功的计算公式，得W ＝F 浮s ＝1.03×104 N ×2000 m＝2.06×107 J2．(2014，陕西)在缺水地区，需要时刻储备生活用水。
如图所示为一种具有自动蓄水功能的长方形水池。
A 是一个底面积为100 cm 2的方形塑料盒，与塑料盒连接的直杆可绕固定点O 转动，当蓄水量达到2.4 m 3时，活塞B 堵住进水管，注水结束，水位为H 。
黄冈市历年物理中考题调考题汇编--热和能
黄冈市历年物理中考题调考题汇编--热和能（09中）24、南极“万年冰”中含有很多压缩气泡，科考队员取一小块放入盛有酒的杯中，冰块会在酒面上漂来漂去。
下面几种说法错误的是Ａ、冰块熔化，气泡破裂，使冰块漂来漂去Ｂ、冰块吸热，内能增加，使冰块漂来漂去Ｃ、冰块熔化，气泡破裂，气泡的内能减少Ｄ、冰块吸热，酒水放热，酒水的内能减少解：B（09中）26、长期运行在盘山公路的汽车要在底部添加一个附加水箱，不断向刹车片浇水降温。
下列解释中不合理的是A．刹车片温度升高，是车轮毂(gǔ）热传递造成的B．刹车片温度升高，是刹车片与车轮毂摩擦造成的C．向刹车片浇水，利用了水的比热容较大的特点D．向刹车片浇水，利用了水蒸发吸收热量的特点解：A2（09调）6. 下列现象能表明分子在不停的做无规则运动的是A. 春季，晴天时花儿更加芬芳B. 夏季，沿海地区气温比内陆地C. 秋季。
早晨池塘表面的水汽不断弥漫开来D. 冬季，洁白的雪花漫天飞舞解：A(08中)19、爆米花是将玉米放入铁锅内，边加热边翻动一段时间后，“砰”的一声变成了玉米花。
下列说法正确的是：A、玉米粒主要通过翻动铁锅对其做功，使其内能增加B、玉米粒主要通过与铁锅间的热传递，使其内能增加C、玉米粒内水份受热膨胀对粒壳做功爆开，内能不变D、玉米粒内水份受热膨胀对粒壳做功爆开，内能增加解：B（08调）18．小红同学的家坐落在绿树环抱、翠竹簇拥的山岔湖畔。
清晨，朝阳初现，叶下露珠晶莹剔透，院前湖面波光粼粼，屋上炊烟随风飘荡。
下列对此景的物理学解释正确的是A．绿树翠竹有蒸腾作用，但不能调节房舍的气温B．“炊烟随风飘荡”是分子不停地做无规则运动的结果C．露是水蒸气汽化而成的D．湖水因比热容大，有“吸热”功能，炎夏时节能降低周边地区的气温18. D（08调27．）以下说法中，正确的是A．温度低的物体吸收的热量一定少B．质量为5g、温度为100℃的水含有2.1×104J的热量C．在物体对外做功过程中，物体不断地放出内能D．在热传递过程中，物体吸收或放出的热量越多，它的内能变化就越大27. D（07中）8．关于分子动理论和内能，下列说法正确的是A．物体内能增大，温度一定升高B．物体的温度升高，分子运动一定加剧C．分子之间存在引力时，就没有斥力D．0℃的冰没有内能8. B（07调）29 ．柴油机燃烧相同的燃料，输出的机械能越多，表明柴油机越节能。
微专题十 电学的综合计算—2021届中考物理一轮复习检测(黄石)
微专题十 电学的综合计算1．(2020·黄冈)如图甲所示，电源电压可调，R 1、R 2为定值电阻，灯泡的额定电压为2.5 V ，图乙是该灯泡的I U 图象。
闭合开关S ，把电源电压调到4 V ，R 2的功率为0.8 W 。
求：(1)通过R 2的电流。
(2)若小灯泡正常发光，则1 min 内电流在R 1上做的功是多少？(3)现把电源电压调到某一值时，通过R 2的电流为0.1 A ，灯泡与R 2两端的电压之比为1∶2，则灯泡的实际功率是多少？解：(1)由P ＝UI 可得，通过R 2的电流： I 2＝P 2U 2 ＝0.8 W 4 V＝0.2 A ； (2)由图乙可知，当灯泡正常发光时，U L ＝2.5 V ，I L ＝0.3 A ， 因串联电路两端电压等于各部分电压之和，所以R 1两端电压： U 1＝U －U L ＝4 V －2.5 V ＝1.5 V ， 通过R 1的电流：I 1＝I L ＝0.3 A ， 1 min 内电流在R 1上做的功： W ＝U 1I 1t ＝1.5 V ×0.3 A ×60 s ＝27 J ；(3)电源电压为4 V 时，R 2的功率为0.8 W ，由P ＝U 2R 可得，R 2的阻值：R 2＝U 22P 2 ＝（4 V ）20.8 W ＝20 Ω，现把电源电压调到某一值时， 由I ＝UR 可得，R 2两端电压：U 2′＝I 2′R 2＝0.1 A ×20 Ω＝2 V ，由U L ′U 2′ ＝12 可得，灯泡两端的电压：U L ′＝12 U 2′＝12×2 V ＝1 V ，由图乙可知，当U L ′＝1 V 时，I L ′＝0.2 A ， 则灯泡的实际功率：P L ′＝U L ′I L ′＝1 V ×0.2 A ＝0.2 W 。
2．(2020·扬州)如图所示电路中，电源电压不变，小灯泡L 标有“3 V 1.2 W ”的字样，R 1、R 2为定值电阻，R 1＝15 Ω，R 2＝30 Ω。
黄冈中考物理试题及答案
黄冈中考物理试题及答案 一、单项选择题（每题2分，共40分） 1. 下列关于光的传播说法正确的是（ ） A. 光在真空中传播速度最快 B. 光在所有介质中传播速度都相同 C. 光在真空中传播速度为3×10^8m/s D. 光在所有介质中传播速度都比在真空中快
答案：C 2. 以下关于声音的描述，不正确的是（ ） A. 声音是由物体振动产生的 B. 声音的传播需要介质 C. 声音在真空中可以传播 D. 声音的传播速度与介质的种类有关
答案：C 3. 以下关于电路的说法，正确的是（ ） A. 电路中电流的方向与电子流动方向相同 B. 电路中电流的方向与电子流动方向相反 C. 电路中电流的方向与电子流动方向无关 D. 电路中电流的方向与电子流动方向一致
答案：B 4. 以下关于电阻的说法，不正确的是（ ） A. 电阻是导体对电流的阻碍作用 B. 电阻的大小与导体的材料、长度、横截面积有关 C. 电阻的大小与导体两端的电压有关 D. 电阻的大小与导体的温度有关
答案：C 5. 以下关于欧姆定律的说法，正确的是（ ） A. 欧姆定律只适用于纯电阻电路 B. 欧姆定律适用于所有电路 C. 欧姆定律不适用于非纯电阻电路 D. 欧姆定律只适用于直流电路
答案：A 二、填空题（每题2分，共20分） 1. 光年是天文学上用来表示______的单位。 答案：距离
2. 声音在空气中的传播速度约为______米/秒。 答案：340
3. 电路中电流的单位是______。 答案：安培
4. 电阻的单位是______。 答案：欧姆
5. 欧姆定律的数学表达式为______。 答案：V=IR
三、实验题（每题10分，共20分） 1. 请简述如何使用电压表测量电路中的电压。 答案：将电压表并联在电路中需要测量电压的两点之间，观察电压表的读数即可得到该两点间的电压值。
2. 请简述如何使用电流表测量电路中的电流。 答案：将电流表串联在电路中需要测量电流的电路部分，观察电流表的读数即可得到该部分电路的电流值。
中考物理备考专训欧姆定律、电功率选择题黄冈试题
、电功率单位：乙州丁厂七市润芝学校时间：2022年4月12日创编者：阳芡明欧姆定律〔08调〕22．如图为一个自制简易火警HY器的电路图。
R1是定值电阻，R2是热敏电阻，其阻值会随温度的升高而减小，电流表和电压表放在值班室作为HY显示器。
当R2附近发生火情时，值班人员看到电流表○A和电压表○V的示数变化情况是A．○A表示数变大，○V表示数变大B．○A表示数变小，○V表示数变小C．○A表示数变大，○V表示数变小D．○A表示数变小，○V表示数变大22. C〔03中〕6.如下图的电路，以下分析正确的选项是〔〕1断开，S2、S3闭合，电路总电阻最大B. S3断开，S1、S2闭合，电路总电阻最小3闭合，S1、S2断开，L1、L2并联D. S1闭合，S2、S3断开，L1、L2串联6. D电功率〔09中〕19、以下图中符合平安用电要求的是解：B〔09调〕18. 以下符合平安用电要求的是A. 可以在低压导线上晾晒衣服B. 发生电火灾时，要迅速给着火的物体泼冷水C. 为了使用方便，将三脚插头改成两脚插头使用D. 煤气泄漏后不要点灯，防止开关闭合时产生电火花引起火灾解：D(08中)20、下面是与家庭电路有关的四个情景，做法正确的选项是：解：D〔08调〕26．小红家购置了一只电热水器，使用时发现通电不长时间是，其电源线很热，甚至能闻出很浓的橡胶的焦味，于是张云决定用他学过的物理知识向消费者协会投诉，他可从下面哪个方面的鉴定提出投诉A．导线太短 B．导线太粗 C．导线太细 D．电压太高26. C〔07中〕2．2007年5月23日，开县义和镇兴业村小舍遭遇雷电的袭击，7名小学生因雷击死亡，44名学生受伤。
关于雷电的说法，正确的选项是A．雷电可以把电能转化为内能和机械能B．雷电会产生强烈的电磁波，但不会影响电器的正常工作C．雷电电流、电压都很小，托持续时间是也很短D．在野外，雷雨发生时，可以到大树下躲雨2. A〔07调〕27 ．国家为解决“三农〞问题，大规模进展了农村电网改造，使得农民家中的灯泡变亮了，村里的电机正常工作了，农业消费力程度进步了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
黄冈市中考题调考题汇编之四——电学综合计算题 （10中考）34．电压力锅集高压锅和电饭锅的优点于一体，既安全又节能，某型号电压力锅的额定电压
为220 V，右图是其工作原理图，R1、R2分别是主加热器和保压加热器，R1的额定功率为800 W；L是用来指示电压力锅工作状态的变色发光二极管，当通过它的电流小于40 mA时，发红光，达到40 mA时，开始发绿光，只要有电流通过L其两端电压就恒为2 V; R0是特殊电阻，其阻值随锅内温度变化而改变；接通电路．开关S自动与触点a、b闭合，开始加热，当锅内水温达到105℃时，S自动与a、b断开，并与触点c接通．开始保压，此时锅内水温不变，且未沸腾． (1)电压力锅正常工作时，若指示灯L发绿光，求R0的最大阻值． (2)在保压状态下，加热器正常工作1h耗电0.2 kWh，求R2的阻值． (3)用该压力锅对5L、20℃的水加热，正常工作35 min后，求水温升高到多少摄氏度？已知消耗的电能有90%被有效利用，水的比热容为4.2×103J/(kg•℃)． （09中）38、(7分)热熔胶在室温下为固体，加热到一定程度时变为较强粘性的液体，冷却后，将物体牢牢地粘在一起。如图甲是热熔胶枪的外形，其内部有2只相同的PTC加热元件，电路如图乙。单只PTC元件的电阻与温度的变化如图丙所示。扣动扳机能使固体胶条向前挤压， 联动开关S同时倒向A、B，枪口冒出胶液，松开扳机S同时倒向B、C。 (1)松开扳机时为预热状态，当温度为80℃时，电路中的电流是多少? (2)当温度为180℃时，胶液有最佳粘性，已知一根胶条的质量为40g，若熔化lkg胶需要吸 收6.0×105J热量，试计算在正常情况下使用完一根胶条至少要多长时间? (3)试根据PTC特性定性分析该装置能使温度稳定在180℃附近的道理。
（09调）38. 根据国际泳联规定，泳池的水温应控制在25℃到27℃.北京奥运会中“水立方”彰显“科技奥运”理念，引进科技手段，将水温精确地控制在人体最适宜的26.5℃到26.9℃之间。如图甲是泳池水温自动控制电路，其中热敏电阻作为感应器探测水温，其阻值与温度之间满足关系：R＝－5t＋500（0℃＜t＜50℃）,定值电阻R0的阻值为4Ω，R为加热水温的发热电阻，衔铁只有在不小于5N吸引力的作用下才能动作。电磁铁产生的吸引力与电磁铁中电流的关系如图乙所示。 （1）在给池水加热的过程中，发热电阻在2分钟内给池水提供了1.2×1010J的热量，则工作电路中发热电阻R的功率应为多少？ （2）为了把温度控制在26.5℃到26.9℃之间，设定在水温低于26.8℃时自动加热，在水温达到26.8℃时停止加热，则控制电路中电源电压U0应为多少？（电磁铁电阻不计） （3）为了便于工作人员观察发热电阻是否在加热，请你在图中画出改进电路，并说明发热电
阻是否在加热的判断方法。 (08中)38 ．有一种太阳能路灯（电路如图），光控开关S1白天与触点a 接触，太阳能电池板为蓄电池充电，晚上，与触点b 接触，给路灯供电。时控开关S2晚上12 点前与触点c 接触，主灯发光，12 点后与触点d 接触，副灯发光。主灯为“24V 15W ”的节能灯，副灯为“24V 10W ”的节能灯，平均每天各工作6 小时。 （1）路灯正常工作一天消耗的电能是多少干瓦时？ （2）已知太阳能电池板的面积为0.5m2，每平方米平均收集功率为1.5KW ，若太阳光照射10 小时能使路灯正常工作5 天，求太阳能电池板光电转化效率。 （3）请举出这种太阳能路灯的两个优点。 （08调）38．某研究性学习小组设计了一种测定风力的装置，其原理如图甲所示．迎风板与一压敏电阻R2连接，工作时迎风板总是正对风吹来的方向．压敏电阻的阻值随风力的变化而变化．已知电源电压恒为4.5V，定值电阻R＝1.0Ω压敏电阻Rx与迎风板承受风力F的关系如图乙所示. (1)若在电路中接入一电压表，使电压表示数随风力的增大而增大，请在图中适当位置画出电压表. (2)无风时，求电压表的示数和定值电阻消耗的电功率； (3)如果电压表的量程为0～3V，求该装置所能测量的最大风力. （07中）21．你见过戴着面罩或墨镜的工人进行电焊作业吗？电焊是利用电流的热效应产生高温，将焊条熔化，从而使两金属部件焊接在一起。电焊机工作时有很大电流，但不会连续工作，所以导线中会产生迅速变化、时断时续的电流。 （1）电焊机输出电压40 V、输出功率2000W，某种橡皮绝缘铜芯导线在常温下安全载流量（长时间通电时的最大安全电流）如下表，从安全角度考虑，计算说明应选择哪种导线作为电焊机的输出导线？ 导 线 规 格 导线横截面积S/mm2 2．5 4 6 10
安全载流量I/ A 28 37 47 68 （2）焊条熔点为1100℃，比热容为0.4×103J／（kg·℃）。假设电流放出的热量全部被焊条吸收并使焊条升温，电焊机工作4s，可使一根质量为20g的焊条全部熔化吗？ （3）电焊机工作时会对周围的居民或行人的生活造成一定的影响，请指出其中的两点。
21．解：（1）电焊机工作时电流：AVWUPI50402000 （1分） 由表可知，应选横截面积为10mm2的导线 （1分） （2）电焊机工作4s产生的热量为：Q=W=Pt=2000W×4s=8000J （1分）
可使焊条升高的温度为：℃℃cmQt10001020104.0800033 （1分） 气温不会高于100℃，所以焊条的末温低于1100℃，故焊条不会全部熔化。 （1分） （3）（2分）a．电焊机工作时有强光，会造成光污染 b．电焊机工作时会产生电磁波，影响家用电器的正常工作 c．电焊机工作时有强大电流，造成附近居民家的电源电压不稳定 （每答对一点给1分，最多给2分。其它答案只要合理，可以酌情给分） （07调）43 ．如图甲所示的是养鸡场的一种电热孵卵器，杨洁同学为该场设计安装了调节温度的旋钮式多档开关，其内部电路简图如图甲所示，两电阻丝阻值Rl = R2 = 242Ω，旋转多档开关的旋钮可以改变a 、b 、c、d 四个接线之间的连接情况，从而使家用电器达到所需温度。图乙给出了其中的五种连接方式。 几种长lm ，横截面积lmm2 的金属导线在20 ℃ 时的电阻值 则：( l ）图乙中电路连接不正确的是哪一个？（用英文字母表示）并请你说明原因。（2 ）计算该家用电器正常使用时的最小功率。 ( 3 ）如果请你选用上表中的材料做电阻线，你将选用何种材料，若电阻线的横截面积为1mm2 ，至少要多长的电阻线？为了缩小电阻线的体积，你打算对材料作何种处理？ 导线 电阻R/Ω 导线 电阻R/Ω 铜 0.017 钨 0.052 铝 0.027 锰铜合金 0.44 铁 0.096 镍铬合金 1.1 43、（1）不正确的是D；短路；（2）100W （3）220米。绕成螺线管。 （06中）20．如图是一种测电阻的实验电路，R1是电阻箱，电源电压保持9V不变。 （1）当开关掷向1时，电压表示数为3V，此时电阻箱的电阻为6Ω，求R2上电流在1min内产生的热量是多少？ （2）当开关掷向2时，灯泡恰好正常发光，电压表读数为原来的2倍，求灯泡的额定电压和额定功率。 20、（1）电阻箱电压 U1= U- U2=9V-3V=6V 通过电阻箱电流为 I1= U1/ R1=6V/6Ω=1A R2阻值为 R2= U2 /I2= U2 /I1=3V/1A=3Ω 电流在R2上产生的热量是 Q= I22 R2 t=（1A）2×3Ω×60s=180J （3分） （2）因灯正常发光，故灯的额定电压为 U灯=U- U2′=9V-6V=3V I2′ = U2′/ R2=6V/3Ω=2A 灯的额定功率为 P灯= U灯I2′=3V×2A=6W（3分） （06调）44．如图是小明自制电子秤的原理示意图。托盘、轻弹簧上端和金属滑片 固定一起（弹簧的电阻不计）. (1）电路设计：要使电子秤能正常工作。下列电路连接正确的是： A.点“1”与点“2”连接 B ．点“1”与点“3”连接C．点“2”与点“3”连接 (2）故障排除：小明在正确完成电路连接后闭合开关S，改变托盘中物体的质量，发现电压表有示数，但始终不变，发生故障的原因可能是 。 A . RO 断路 B . R1 短路 C. 电压表短路 D ．金属滑片P处断路 (3）刻度调试：① 调零。在托盘中无物体时使金属滑片P处于Rl 最上端．此时电压表的示数为零．② 标度。每次向托盘中增加100g 的砝码在电压表指针所指位置的刻度盘上标出相应的质量值。当将1kg 的物体放在托盘中。金屑滑片P刚好指在距R1上端1/3 处（如图）, 请计算回答“1kg”应标在电压表多少伏的价置上？（电阻R0=5Ω ，电阻Rl=15Ω，电源电压U=3V ，电压表的量程为3V ) (4）继续改进：小明在标示电子秤刻度时，发现电子秤的刻度与电压表的刻度有不同特点。请说出不同之处。于是，他又开始了新的研究。 。（2分）
2 R1
L
R2
1
S （3）“从我做起”，请提出你在生活中节约用水的措施：错误！未找到引用源。 错误！未找到引用源。 错误！未找到引用源。 。（3分） 19（1）水资源宝贵，要节约用水。其他合理即可（1分） （2）浪费严重 节水意识淡薄 污染严重 水源不足，写2点即可 （2分） （3）随手关水龙头 使用节水用具 生活用水尽可能重复使用等，写3点即可（3分） 五．应用与创新（6分+6分=12分） （06中）20．在南极考察中使用的海洋破冰船，针对不同的冰层有不同的破冰方法。其中一种破冰的方法是：接触冰面前，船全速航行，船体大部分冲上冰面，就可以把冰压碎。 （1）当破冰船航行于海面时，它的排水体积约为1500m3，求船自身的重力。（3分） （2）在一次破冰行动中，当船冲到冰面上时，船的排水体积变为原来的三分之一，船与冰层接触面积为5m2，此时破冰船对冰层的压强是多少？（海水的密度取1.0×103㎏/m3） 20、（1）F浮=ρ水gV排=103×10×1.5×103 N=1.5×107N 因为船漂浮所以 G= F浮=1.5×107N （2）F浮=1/3ρ水gV排 (1分) P=F/S=2G/3S=2×106Pa
（06中）21．图甲是周小平同学为学校办公楼空调设计的自动控制装置。R是热敏电阻，其阻值随温度变化关系如下表格所示。已知继电器的线圈电阻R0为10Ω，左边电源电压为 6V恒定不变。电流表0~30mA量程接入电路，图乙是电流表表盘。当继电器线圈中的电流大于或等于15mA时，继电器的衔铁被吸合，右边空调电路则正常工作。
