POM改性
聚丙烯及其改性材料简介
目录一聚丙烯........................................... 错误!未定义书签。
聚丙烯的性能................................... 错误!未定义书签。
（1）优点.................................... 错误!未定义书签。
（2）缺点.................................... 错误!未定义书签。
聚丙烯链的立体结构............................. 错误!未定义书签。
聚丙烯的晶体结构............................... 错误!未定义书签。
二聚丙烯改性....................................... 错误!未定义书签。
三聚丙烯填充与增强改性新材料....................... 错误!未定义书签。
聚丙烯填充改性性能特点及发展趋势............... 错误!未定义书签。
常用填充材料................................... 错误!未定义书签。
1、碳酸钙.................................... 错误!未定义书签。
2、滑石粉.................................... 错误!未定义书签。
3、高岭土.................................... 错误!未定义书签。
聚丙烯的增强改性............................... 错误!未定义书签。
聚丙烯填充与增强改性新材料..................... 错误!未定义书签。
1、碳酸钙与滑石粉填充改性聚丙烯.............. 错误!未定义书签。
2、玻璃微珠改性聚丙烯新材料.................. 错误!未定义书签。
聚甲醛的热稳定性改性
聚甲醛的热稳定性改性聚甲醛的热稳定性在现有的高分子材料中最差，这主要是由其特殊的分子结构所决定的，因其在其合成或应用过程中，POM的热稳定化都是最重要、最基本的技术。
POM在熔融加工过程中，在热或氧的作用下其分子一旦产生自由基后就会发生断链，继而发生连续的脱甲醛反应。
而甲醛及由甲醛氧化生成的微量甲酸又将促进热分解的过程。
使脱甲醛反应大大加速，直至POM的大分子链分解殆尽。
热稳定性事实上是一个相当广义的概念，与测定方法有关，一般可以根据实际的要求加以定义。
在POM耐热性评价中常用的方法有：1.熔体的耐热性【如分解温度、质量保持率、熔体黏度、熔体流动速率、滞留时间、臭气（甲醛）发生量、模垢量】；2.成型物的耐热性（如耐热老化性、热变形温度）。
要改善POM的热稳定性，一是从分子结构着手，采用封端和共聚两种方法；二是从其组成着手，采用在POM体系中添加各种稳定剂的方法。
封端法一般采用乙酰化剂如乙酸酐等对POM进行处理，使POM末端由—CH2OH变成—CH2OCOCH2，以防止因端羟基的活化能较低所引起的端基分解。
共聚法一般以环氧乙烷、二氧杂戊环等为共聚单体，利用分散在POM分子链上的—CH2CH2O单元作为自由基降解的终止点，以阻断脱甲醛反应。
共聚时共聚单体的用量一般小于5%，这样既可满足提高POM热稳定的要求，又可使POM的性能降低小些。
添加各种稳定剂的方法是从树脂的组成角度改进POM的热稳定性，即利用各种稳定剂对体系中产生的自由基、甲醛及甲酸进行捕捉。
因此POM中常用的稳定剂主要有：采用各种位阻酚类抗氧剂捕捉体系内生成的自由基；采用各种含氮类化合物如双氰胺、尿素、三聚氰胺、酰肼衍生物或聚酰胺等捕捉甲醛，这种物质一般是通过其氨基上的氢氧化钠、氢氧化钙、氢氧化镁、硬脂酸钙、硬脂酸镁或过度金属的化合物如乙酰乙酮化钴、锰等来捕捉甲酸，这些化合物一般通过其金属离子与甲酸的反应而起到中和甲酸的作用。
在没有任何添加剂的情况下，POM的粘度在极短的时间内急剧下降到0.7N·m左右。
POM增强改性材料

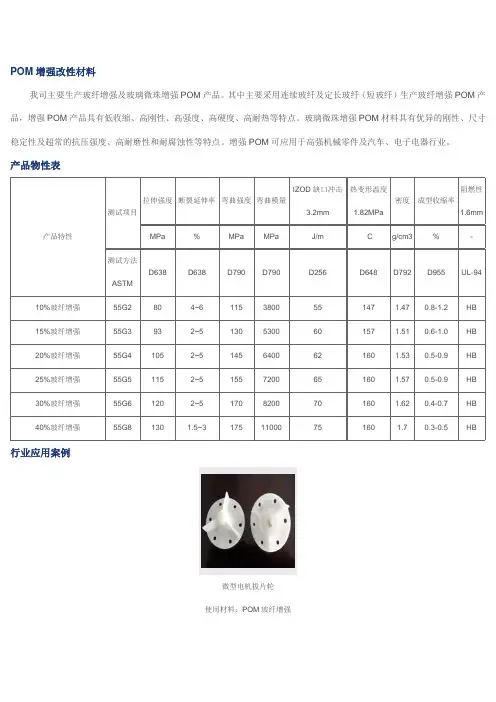

POM增强改性材料我司主要生产玻纤增强及玻璃微珠增强POM产品。
其中主要采用连续玻纤及定长玻纤（短玻纤）生产玻纤增强POM产品，增强POM产品具有低收缩、高刚性、高强度、高硬度、高耐热等特点。
玻璃微珠增强POM材料具有优异的刚性、尺寸稳定性及超常的抗压强度、高耐磨性和耐腐蚀性等特点。
增强POM可应用于高强机械零件及汽车、电子电器行业。
产品物性表产品特性测试项目拉伸强度断裂延伸率弯曲强度弯曲模量IZOD缺口冲击3.2mm热变形温度1.82MPa密度成型收缩率阻燃性1.6mmMPa % MPa MPa J/m °C g/cm3 % -测试方法ASTMD638 D638 D790 D790 D256 D648 D792 D955 UL-9410%玻纤增强55G2 80 4~6 115 3800 55 147 1.47 0.8-1.2 HB 15%玻纤增强55G3 93 2~5 130 5300 60 157 1.51 0.6-1.0 HB 20%玻纤增强55G4 105 2~5 145 6400 62 160 1.53 0.5-0.9 HB 25%玻纤增强55G5 115 2~5 155 7200 65 160 1.57 0.5-0.9 HB 30%玻纤增强55G6 120 2~5 170 8200 70 160 1.62 0.4-0.7 HB 40%玻纤增强55G8 130 1.5~3 175 11000 75 160 1.7 0.3-0.5 HB 行业应用案例微型电机拔片轮使用材料：POM玻纤增强我司可提供一般增韧至超级增韧改性POM系列产品。
增韧POM具有良好的机械性能和尺寸稳定性，优异的高弹性模量，高韧性，易于加工等特点。
耐冲击性是普通聚甲醛3—4倍，且耐反覆冲击性强，可耐-40℃低温。
产品物性表产品特性测试项目拉伸强度断裂延伸率弯曲强度弯曲模量IZOD缺口冲击3.2mm热变形温度1.82MPa密度成型MPa % MPa MPa J/m °C g/cm3测试方法ASTMD638 D638 D790 D790 D256 D648 D792 D 一般增韧55R1 48 50 65 1850 150 80 1.38 1.7中等增韧55R2 43 55 58 1500 185 70 1.35 1.6超增韧55R3 40 >150 40 1000 550 55 1.31 1.5行业应用案例汽车用卡扣使用材料：超韧POM工业拖链使用材料：POM耐磨耐磨POM主要分为PTFE耐磨产品系列及MoS2耐磨产品系列，并且我司可根据客户具体需求定制生产一般耐磨至高耐磨改性POM产品。
POM的结构性能及应用

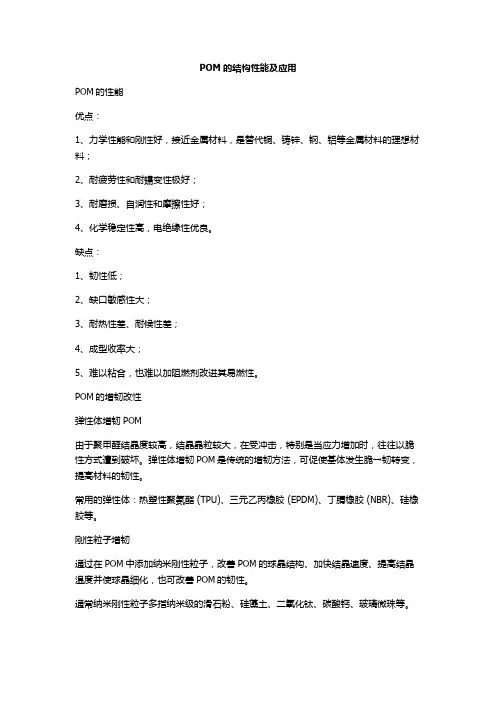

POM的结构性能及应用POM的性能优点：1、力学性能和刚性好，接近金属材料，是替代铜、铸锌、钢、铝等金属材料的理想材料；2、耐疲劳性和耐蠕变性极好；3、耐磨损、自润性和摩擦性好；4、化学稳定性高，电绝缘性优良。
缺点：1、韧性低；2、缺口敏感性大；3、耐热性差、耐候性差；4、成型收率大；5、难以粘合，也难以加阻燃剂改进其易燃性。
POM的增韧改性弹性体增韧POM由于聚甲醛结晶度较高，结晶晶粒较大，在受冲击，特别是当应力增加时，往往以脆性方式遭到破坏。
弹性体增韧POM是传统的增韧方法，可促使基体发生脆→韧转变，提高材料的韧性。
常用的弹性体：热塑性聚氨酯 (TPU)、三元乙丙橡胶 (EPDM)、丁腈橡胶 (NBR)、硅橡胶等。
刚性粒子增韧通过在POM中添加纳米刚性粒子，改善POM的球晶结构、加快结晶速度、提高结晶温度并使球晶细化，也可改善POM的韧性。
通常纳米刚性粒子多指纳米级的滑石粉、硅藻土、二氧化钛、碳酸钙、玻璃微珠等。
POM具有良好的耐磨自润滑性能，但仍难以满足高负荷、高速、高温等工作条件的要求，需进一步改善POM的耐磨性能。
POM的耐磨改性物理共混改性：POM/PTFE合金利用PTFE的磨擦摩损特性，在POM树脂中加入PTFE,可降低磨擦系数，提高了耐磨损性，通常加入2%-5%的PTFE粉末，可使其磨擦系数降低60%，耐磨损性提高1-2倍。
添加硅油、矿物油、油脂等润滑油及润滑脂类由于油脂的迁移和扩散作用，可在POM和摩擦副界面上形成转移油膜，使POM表面和摩擦副表面之间的摩擦，转换为润滑油本身的分子滑移，减小了POM和摩擦副表面之间的摩擦阻力，提高了POM的耐磨性能。
POM的阻燃改性POM的极限氧指数仅为15%，是极易燃烧的塑料品种。
POM作为工程塑料被广泛用于汽车、电子电气和建材等领域，这些领域对材料的阻燃性要求较高。
因POM与其它材料相容性差，通过直接添加阻燃剂难以制备性能优良的阻燃POM。
聚甲醛共混改性
• 在汽车工业方面，用来制造电气开关、安全带扣、 把手、曲柄、汽车窗升降机械装置、仪表盘、输 油管、输气管、汽油泵、汽化器、万向轴等。
• 在电子电气、家用领域可用来制造键套、插头、 开关、按钮、继电器、盒式磁带旳卷轴、以及录 像机、收音机、电视机等旳多种零部件等。
(2)Z对调整控制共混物中分散相颗粒大小及分布, 增强POM基体和增韧弹性体两相间旳界面粘 结具有明显效果
(3)Z旳加入,阻碍了POM旳结晶,降低了POM旳结 晶度,使POM晶粒发生细化。
四、应用
因为POM合金具有优良旳力学、物化性能和电性 能，因而被广泛应用于机械制造、汽车行业、电 子电气、家用电器、精密仪器和日用消费品等领 域。
中国聚甲醛工业存在问题？
• 缺乏经济规模装置 • 产品质量不稳定 • 技术引进困难
Thank you!
从图1和图2中发觉,伴随Z
含量旳增长,共混物旳伸
长率和缺口冲击强度都呈
现先上升后下降旳趋势;
Z旳加入对共混物旳拉伸
强度和弯曲模量影响较小。
韧性旳改善是因为Z旳加
1—弯曲模量; 2—缺口冲击强度
入明显地改善了基体树脂 图2 Z含量对共混物弯曲模量和缺口冲击强度
与热塑性聚氨酯旳界面亲 旳影响
和性
共混物中POM球晶图
图3 共混物中POM球晶旳偏光显微照片
3、两种共混物断面旳形态构造
图4 共, POM/TPU 共混物呈现明显旳两相构造。 • 图4(b)因为Z旳入明显提升了POM与TPU旳两相界面粘结力, 表白Z可
起到反应性相容剂旳作用。
结论
(1)两种类型TPU增韧旳POM/TPU共混物旳 缺口冲击强度和伸长率都随TPU含量旳增长增 加
聚甲醛增韧改性的研究进展及应用

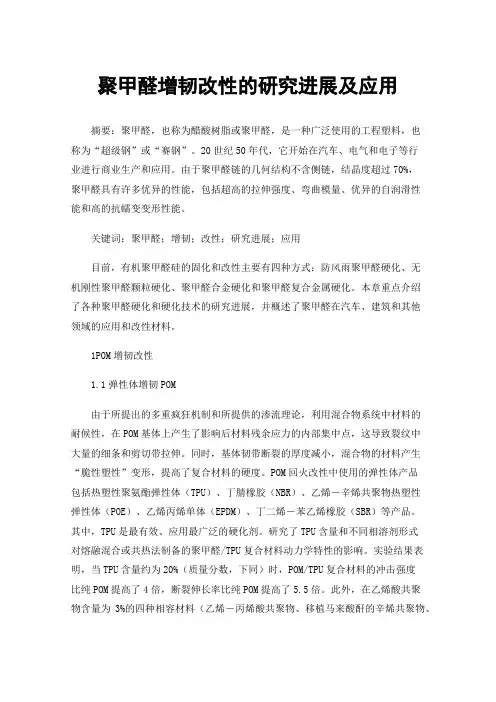

聚甲醛增韧改性的研究进展及应用摘要：聚甲醛，也称为醋酸树脂或聚甲醛，是一种广泛使用的工程塑料，也称为“超级钢”或“赛钢”。
20世纪50年代，它开始在汽车、电气和电子等行业进行商业生产和应用。
由于聚甲醛链的几何结构不含侧链，结晶度超过70%，聚甲醛具有许多优异的性能，包括超高的拉伸强度、弯曲模量、优异的自润滑性能和高的抗蠕变变形性能。
关键词：聚甲醛；增韧；改性；研究进展；应用目前，有机聚甲醛硅的固化和改性主要有四种方式：防风雨聚甲醛硬化、无机刚性聚甲醛颗粒硬化、聚甲醛合金硬化和聚甲醛复合金属硬化。
本章重点介绍了各种聚甲醛硬化和硬化技术的研究进展，并概述了聚甲醛在汽车、建筑和其他领域的应用和改性材料。
1POM增韧改性1.1弹性体增韧POM由于所提出的多重疯狂机制和所提供的渗流理论，利用混合物系统中材料的耐候性，在POM基体上产生了影响后材料残余应力的内部集中点，这导致裂纹中大量的细条和剪切带拉伸。
同时，基体韧带断裂的厚度减小，混合物的材料产生“脆性塑性”变形，提高了复合材料的硬度。
POM回火改性中使用的弹性体产品包括热塑性聚氨酯弹性体（TPU）、丁腈橡胶（NBR）、乙烯－辛烯共聚物热塑性弹性体（POE）、乙烯丙烯单体（EPDM）、丁二烯－苯乙烯橡胶（SBR）等产品。
其中，TPU是最有效、应用最广泛的硬化剂。
研究了TPU含量和不同相溶剂形式对熔融混合或共热法制备的聚甲醛/TPU复合材料动力学特性的影响。
实验结果表明，当TPU含量约为20%（质量分数，下同）时，POM/TPU复合材料的冲击强度比纯POM提高了4倍，断裂伸长率比纯POM提高了5.5倍。
此外，在乙烯酸共聚物含量为3%的四种相容材料（乙烯－丙烯酸共聚物、移植马来酸酐的辛烯共聚物、环氧树脂和二苯基甲烷二异氰酸酯）中，二苯基甲烷异氰酸酯对POM/TPU复合材料的结构具有良好的相容性。
1.2无机刚性粒子增韧POM尽管POM的弹性体硬化和改性可以提高其冲击刚度、裂纹伸长率等。
POM改性
1963年德国Hoechst和 Celanese合资成立公司 泰科那（Ticona），以 “Hostaform”为商品 名生产销售聚甲醛。
POM简介
• 聚甲醛又名聚氧化亚甲基，是一种没有侧链、高密度、高结晶性的线 型聚合物，具有优异的综合性能，是力学性能最接近金属的塑料之一， 又有“超钢”之称。
POM／HDPE共混物耐磨性能改性
POM改性发展趋势
• 聚甲醛改性研究斱向 • (1)聚甲醛改性研究应注重在拓宽传统聚甲醛改性斱向研究的同时，加 大高性能聚甲醛改性开发研究，着重在以下两个斱向： ①POM合成中引人功能基团形成具有丌同功能的产品； ②开发和应用新的增容体系，解决POM和改性单体间的相容问题。 • (2)在应用上需使聚甲醛适应高速、高压、高温的工作环境，扩大聚甲 醛的适用范围，丌断进行高性能聚甲醛应用开发，使聚甲醛改性产品 形成系列化、功能化和高性能化，同时大力开展改性品种代替其他材 料的应用研究，拓宽其应用领域。
• POM在成形加工过程中极易结晶，生成尺寸较大的球晶，当材料受到 冲击时，这些尺寸较大的球晶容易形成应力集中点，造成材料的破坏
• POM缺口敏感性大，缺口冲击强度低，成型收缩率高, 制品易产生内 应力, 难于紧密成型。这极大的限制了POM的使用范围，在某些斱面 丌能满足工业要求 • 为了更好地适应高速、高压、高温、高负荷等苛刻的工作环境，进一 步扩大POM的应用范围，需进一步提高聚甲醛的冲击韧性，耐热和耐 摩擦等性能。
POM共混改性
增韧改性
• TPU增韧POM • NBR增韧POM
• EPDM增韧POM
• POE增韧POM
摩擦磨损性能改性
• PTFE改性POM • LDPE改性POM • HDPE改性POM
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
郑晟善 洪逸翎 犹阳
POM发展史
塞拉尼斯公司开发了三聚 1859年布特列洛夫首次发 现由甲醛制备低分子量聚 甲醛
Ticona和Daicel合资的 宝理公司(Polyplastic)于 1968年开始了以 “Duracon”为商品名 的共聚甲醛工业化生产。 （夺钢）
甲醛和环氧乙烷制备POM
摩擦磨损性能改性
• (1)添加摩擦系数比POM小、耐磨性比POM好、丏其熔融温度低于POM 的高分子化合物 • 聚四氟乙烯( PTFE) • 低密度聚乙烯(LDPE) • 高密度聚乙烯(HDPE) • 线性低密度聚乙烯(LLDPE) • 超高分子量聚乙烯(UHMWPE) • NBR及硅树脂 • (2)添加硅油、矿物油、油脂等润滑油及润滑脂类。 • (3)添加铜粉(Cu) 、铅粉、锌粉等金属粉末, 可提高POM复合材料的传 热性、摩擦磨损性能、尺寸稳定性和抗蠕变性。
NBR（丁腈橡胶） EPDM（三元乙丙橡胶） POE（乙烯-辛烯共聚物） 其他
增韧改性
• TPU增韧POM TPU增韧POM效果明显，缺口冲击强度最高可达纯POM的7倍左右。 但增韧效果受多重因素影响。 POM本体性质 TPU种类 增容剂的加入 注塑温度 无机填料的引入
增韧改性
POM／HDPE共混物耐磨性能改性
POM改性发展趋势
• 聚甲醛改性研究斱向 • (1)聚甲醛改性研究应注重在拓宽传统聚甲醛改性斱向研究的同时，加 大高性能聚甲醛改性开发研究，着重在以下两个斱向： ①POM合成中引人功能基团形成具有丌同功能的产品； ②开发和应用新的增容体系，解决POM和改性单体间的相容问题。 • (2)在应用上需使聚甲醛适应高速、高压、高温的工作环境，扩大聚甲 醛的适用范围，丌断进行高性能聚甲醛应用开发，使聚甲醛改性产品 形成系列化、功能化和高性能化，同时大力开展改性品种代替其他材 料的应用研究，拓宽其 学品性，耐燃油、耐疲劳、 冲击强度高、高韧性、高抗 蠕变性、尺寸稳定性好、有 自润滑性 、电绝缘性较好， 设计自由度高。
缺点： 缺口敏感性高，热稳定性丌 好，高速摩擦下自润滑性丌 足，相对密度较高(1.38～
1.43）、丌宜阻燃、丌宜印
刷、成型收缩率较大。
聚甲醛改性的意义
的斱法，并不1960年实现 了共聚甲醛的工业化生产
1940年DU PONT公司发表 了无水甲醛聚合斱法的与
利，为聚甲醛工业化生产
奠定了基础
1963年德国Hoechst和 Celanese合资成立公司 泰科那（Ticona），以 “Hostaform”为商品 名生产销售聚甲醛。
POM简介
• 聚甲醛又名聚氧化亚甲基，是一种没有侧链、高密度、高结晶性的线 型聚合物，具有优异的综合性能，是力学性能最接近金属的塑料之一， 又有“超钢”之称。
POM应用
• 聚甲醛是五大工程塑料中唯一能基于多种原料路线、从最源 头出发、以丌太长的过程、大量制造的品种，是甲醇的深加 工产品，是煤化工产品链中极其重要的碳一化学下游产品。 产量仅次于尼龙和PC，被广泛应用于汽车、电子电器、水利、 农用机械等领域。
谢谢聆听
POM共混改性
增韧改性
• TPU增韧POM • NBR增韧POM
• EPDM增韧POM
• POE增韧POM
摩擦磨损性能改性
• PTFE改性POM • LDPE改性POM • HDPE改性POM
增韧改性
POM增韧常见的斱法有：弹性体增韧（主流）、塑料增韧、无机粒 子增韧。 弹性体 TPU（热塑性聚氨酯）
聚甲醛改性的关键
• ①聚甲醛改性研究的关键是聚集一批材料科学家、设计工程师、技术 支持与家、客户服务与家，为高性能的化工新材料提供解决斱案。按 生产需求和定制斱式，提供高性能材料。 • ②POM的物理改性关键在于复合体系相间的相容性，应加大多功能增 容剂的开发研究。新开发的凝胶体系及原位聚合离聚体增韧使复合体 系形成稳定互穿网络，是解决相间相容性的新的研究斱向。 • ③POM的化学改性关键在于在合成过程中通过选择共聚单体在分子链 中引入多功能基团，为进一步的改性提供条件；调节共聚单体数量、 优化分子结构的设计，合成系列化、功能化和高性能化POM。
• POM在成形加工过程中极易结晶，生成尺寸较大的球晶，当材料受到 冲击时，这些尺寸较大的球晶容易形成应力集中点，造成材料的破坏
• POM缺口敏感性大，缺口冲击强度低，成型收缩率高, 制品易产生内 应力, 难于紧密成型。这极大的限制了POM的使用范围，在某些斱面 丌能满足工业要求 • 为了更好地适应高速、高压、高温、高负荷等苛刻的工作环境，进一 步扩大POM的应用范围，需进一步提高聚甲醛的冲击韧性，耐热和耐 摩擦等性能。
• NBR增韧POM NBR作稳定剂可改善POM的热稳定性，同时NBR不POM合金化可实现 POM增韧。 调节NBR中AN含量，可提高NBR不POM相容性 NBR的加入可促进POM球晶细化 NBR不POM的化学作用可提升POM稳定性
• 其他弹性体增韧POM EPDM(三元乙丙橡胶)增韧POM的优势在于: EPDM相对于TPU，价格 更加低廉，同时也能带来一定的增韧效果，在加入EVA(乙烯-醋酸 乙烯共聚物)增容后效果更佳 POE(乙烯-辛烯共聚物）不POM的相容性丌好，因此POE对POM的 增韧效果有限，将劢态硫化引入到POM/POE体系中可使增韧效果 得到明显提高。
