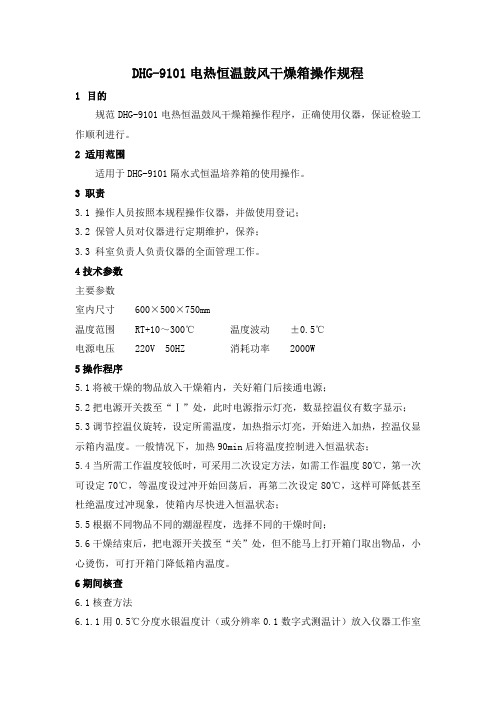

DHG-9101电热恒温鼓风干燥箱操作规程
DHG-9101电热恒温鼓风干燥箱操作规程1目的规范DHG-9101电热恒温鼓风干燥箱操作程序，正确使用仪器，保证检验工作顺利进行。
2 适用范围适用于DHG-9101隔水式恒温培养箱的使用操作。
3 职责3.1 操作人员按照本规程操作仪器，并做使用登记；3.2 保管人员对仪器进行定期维护，保养；3.3 科室负责人负责仪器的全面管理工作。
4技术参数主要参数室内尺寸 600×500×750mm温度范围 RT+10～300℃温度波动±0.5℃电源电压 220V 50HZ 消耗功率 2000W5操作程序5.1将被干燥的物品放入干燥箱内，关好箱门后接通电源；5.2把电源开关拨至“Ⅰ”处，此时电源指示灯亮，数显控温仪有数字显示；5.3调节控温仪旋转，设定所需温度，加热指示灯亮，开始进入加热，控温仪显示箱内温度。
一般情况下，加热90min后将温度控制进入恒温状态；5.4当所需工作温度较低时，可采用二次设定方法，如需工作温度80℃，第一次可设定70℃，等温度设过冲开始回荡后，再第二次设定80℃，这样可降低甚至杜绝温度过冲现象，使箱内尽快进入恒温状态；5.5根据不同物品不同的潮湿程度，选择不同的干燥时间；5.6干燥结束后，把电源开关拨至“关”处，但不能马上打开箱门取出物品，小心烫伤，可打开箱门降低箱内温度。
6期间核查6.1核查方法6.1.1用0.5℃分度水银温度计（或分辨率0.1数字式测温计）放入仪器工作室内；温度计水银感温头应处于工作室有效空间的几何中心。
6.1.2在产品控温范围内任选一点，设定SV控温值，当PV测量值等于设定值时，再恒温（1-2）小时左右（根据仪器规格不同而恒温时间有长短），观察水银温度计的实际测得温度值与控温仪PV显示的测量值之差应≤±1.0℃。
6.2核查周期每年至少进行一次期间核查。
7注意事项7.1箱体壳必须有效接地，以保证使用安全，使用完毕后应将电源关闭；7.2干燥箱无防爆装置不得放入易燃易爆物品；7.3干燥箱应放置在具体良好通风条件的室内，在其周围不可放置易燃易爆物品；7.4箱内物品放置切勿过挤，必须留出空间，以利热空气循环；7.5箱内外应经常保持清洁，当使用温度在150-200℃时，关机后将箱门打开以降低箱内温度。
干燥箱操作说明书
干燥箱操作说明书(总9页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March电热恒温鼓风干燥箱（智能型带定时）操作说明书河北长飞优创科技有限公司一、使用方法1、把需干燥处理的物品放入干燥箱内，关好箱门，把风门调节旋钮旋到“”处。
2、把电源开关拨至“1”处，此时电源指示灯亮，温度控制器上有数字显示。
3、智能温度控制器操作方法参照下面“6”进行操作使用、4、根据不同物品不同的潮湿程度，选择不同的干燥箱时间，如被干燥的物品比较潮湿，可旋转风门调节旋钮至“”处，使箱内湿空气排出。
5、干燥结束后，如不马上取出物品，应先旋转风门调节旋钮把风门关上，否则仍将风门打开，再把电源开关拨至“关”处，如马上打开箱门取出物品，小心烫伤。
二、温度控制器操作说明PV℃SVH/ MO O ORUN/AT OUT ALM设定移位/自调整减小/再运行增加Δ指示灯定义1、“RUN/AT指示灯：运行时此灯点亮，运行结束时熄灭；自整定时此灯闪烁。
2、“OUT”指示灯：有加热输出时此灯点亮，反之熄灭。
3、“ALM”指示灯：传感器异常或超温报警时此灯点亮，反之熄灭。
（一）、温度控制器操作及使用方法1、控制器上电，显示窗上排显示“分度号和版本号”，下排显示“量程值”约3秒后进入到正常显示状态。
2、温度及恒温时间的参看与设定1）若无恒温定时功能：点击“设定”键，进入到温度设定状态，显示窗下排显示提示符“SP”，上排显示温度设定值（先个位值闪烁），可通过移位、增加、减小键修改到所需的设定值；在点击“设定”键，退出此设定状态，修改的设定值自动保存。
在此设定状态下若1分钟之内无任何键按下，控制器会自动返回到正常显示状态。
2）若有恒温定时功能点击“设定”键，进入到温度设定状态，显示窗下排显示提示符“SP”，上排显示温度设定值（先个位值闪烁），修改方法同上；在点击“设定”键，进入到恒温时间设定状态，显示窗下排显示提示符“ST”,上排显示恒温设定值（先个位值闪烁）；在点击“设定”键，退出此设定状态，修改的设定值自动保存。
GZX-9420MBE数显鼓风干燥箱说明书
艾科仪器 GZX-9420----系列数显鼓风干燥箱使用说明书一、产品示意图1. 箱体2. 控制面板3. 箱门4. 观察窗5. 搁板6. 门拉手7. 铭牌8、11. 电源开关9. 风门调节旋钮10. 控温仪12. 脚轮二、适用范围9420型电热恒温鼓风干燥箱供工矿企业、大专院校、科研、医疗单位及实验室作物品干燥、焙烘、熔蜡、灭菌等用。
三、结构概述9420型电热恒温鼓风干燥外壳采用优质冷轧钢板制造，表面喷塑，工作室采用镜面不锈钢加工制成，内角呈圆弧型，箱门中间设有双层钢化玻璃观察窗，箱门与箱体之间用耐高温硅橡胶密封条，保温性好。
本系列产品采用智能型控温仪控温，箱内设有耐高温风机强制空气对流。
本系列产品外形美观，操作方便，控温精度高，温度均匀可靠。
四、技术指标五、使用方法1．控温仪面板布置说明1、（PV）显示器（红）●显示测量值Array●根据仪表状态显示各类提示符2、给定值（SP）显示器（绿）●显示给定值●根据仪表状态显示各类参数3、指示灯●自整定指示灯（AT）（绿）工作时闪烁●控制输出灯（OUT）（绿）工作输出时亮●报警输出灯（ALM）（红）工作输出时亮4、功能键●参数的调出，参数的修改确认5、6为数字调整键或自整定进入键●用于调整数字或进入自整定状态各功能详细说明●若上排显示over则说明传感器开路或输入信号超过测量范围●设定值及报警值改变方式按键（4），上排显示SP符号，按▲或▼键，使下排显示所需要值，再按键仪表回到标准模式。
●控制参数改变方式按键4秒钟以上，上排显示控制参数的提示符，按▲或▼键，使下排显示所需要的键，上排依次出现各参数提示符，按▲或▼键，使各控制参数为所需要的值，键4秒钟以上，回到标准模式。
（无键按下1分钟后自动返回到标准模式）●各功能参数：●仪表的自整定功能起动该功能后，它能自动根据控制对象，模拟专家操作自动进行搜索,整定出最佳参数，使之达到最佳控温效果。
按▲键8秒后AT灯闪烁，仪表开始自整定，自整定结束后AT灯灭，得出一组升温较快的PID参数，仪表按新的PID参数进行控制。
电热鼓风干燥箱操作使用说明书
电热鼓风干燥箱操作使用说明书一、电热鼓风干燥箱简介电热鼓风干燥箱又名烘箱，采用电加热方式进行鼓风循环干燥试验。
目前是大多数实验室常用的仪器设备之一，主要用来对产品进行干燥试验。
现已广泛应用于化工，医药，铸造，汽车，食品，机械等各个行业。
二、电热鼓风干燥箱分类1、电热鼓风干燥箱按照工作原理的不同，大致上分类2大类，鼓风干燥箱和真空干燥箱2、按照内箱的材质可以分为碳钢和不锈钢两种不同材质电热鼓风干燥箱。
三、电热鼓风干燥箱特点■电热鼓风干燥箱箱体结构1、设计完美，箱体采用数控机床加工成型，箱门采用上开式，操作容易。
2、内胆采用SUS304不锈钢板或者碳钢的，具体可以更具客户的要求进行定制，外壳为A3板喷塑处理，更显光洁、美观。
3、电路系统侧采用门式开启，方便维护和检修。
4、箱门闭合松紧能调节，整体成型的硅橡胶门封圈，确保箱内高度。
5、储存、加热、试验和干燥都是在没有氧气或者充满惰情气体环境里进行，所以不会氧化。
■电热鼓风干燥箱控制执行系统1、温度控制器采用触摸按键、数显LED显示、PID智能控制仪表2、Pt100铂电阻测温传感器;■电热鼓风干燥箱保护系统:1、整机保护系统由超温保护及报警装置构成。
2、保证了执行元器件及试件的完好。
三、电热鼓风干燥箱工作原理电热鼓风干燥箱采用电加热方式进行鼓风循环干燥试验，鼓风干燥就是通过循环风机吹出热风，保证箱内温度平衡，真空干燥是采用真空泵将箱内的空气抽出，让箱内大气压低于常压，使产品在一个很干净的状态下做试验。
四、电热鼓风干燥箱操作说明1、通电前，先检查电热鼓风干燥箱的电气性能，注意是否有断路或漏电现象。
2、准备就绪后，可放入样品，关上箱门，在箱顶排气阀孔中，插入温度计，同时开启排气阀，排气阀空隙约10mm左右。
3、接上电源后，开启2组加热开关，再将控温器旋钮由“0”位按顺时针方向旋至所需温度的对应刻度处，加热指示灯亮，箱内开始升温。
4、当温度升到所需工作温度时，将旋纽按逆时针方向旋回，直至指示灯灭。
DHG-9140电热恒温鼓风干燥箱
DHG-9240A电热恒温鼓风干燥箱
1、接通电源，把电源开关拨至“1”处，此时电源指示灯亮，投入正常测控状态，上排PV窗口显示测量值，下排SV窗口显示设定值。
2、温度设定：当所需加热温度与设定温度相同时，不需设定，反之则需要设定。
要想修改设定值时，请在标准显示模式下，按下功能键►，PV窗口显示“SO”,SV窗口显示已设定的值，此时按上升键▲向上调节设定值或按下降键▼向下调节设定值（可通过使用移动键来实现快升或快降）然后按一下►键完成确认修改。
3、除温度设定值“SV”以外的其他参数，在产品出厂前经过严格检测后，已经给予设定。
若用户要修改参数，自行设置，按以下步骤操作（具体步骤见说明书）。
4、设定结束后，各项参数长期保存。
此时干燥箱进入升温状态，工作输出OUT（绿）灯闪亮。
当箱内温度接近设定温度时，OUT灯忽亮忽熄，反复多次，控制进入恒温状态。
5、根据不同物品不同潮湿程度，选择不同的干燥时间操作。
6、干燥结束后，把电源开关拨至“0”处，如马上打开箱门取出物品时小心烫伤。
电热恒温鼓风干燥箱地使用说明书与故障处理
实用文档电热恒温鼓风干燥箱（智能型带定时）使用说明书杭州聚同电子有限公司目录2示意图……………………………………………………………一、3 适用范围…………………………………………………………二、3三、技术指标 (3)结构概述…………………………………………………………四、4操作步骤..................................................................五、4 六、智能型温度控制器使用说明 (8)注意事项…………………………………………………………七、9 八、故障处理…………………………………………………………10九、装箱单 (1)一、示意图：1 2 3 4 5 6DHG-电热恒温鼓风干燥箱7。
81 0911 101、箱体2、铭牌3、控制面板4、门拉手5、搁板6、箱门29、风门调节旋钮8、电源指示灯 7、温度控制器11、风机开关10、电源开关感谢您购买仪器，在您启用鼓风干燥箱前，请仔细阅读使用说明书，相信它能使您的鼓风干燥箱发挥最大的功用。
阅读完本说明书后，请将其妥善保管，以便随时查阅。
适用范围：二、、腊焙、熔物品干燥、烘室专院校、科研及各类实验等作矿供厂企业、大。
菌之用灭技术指标：三、10102(A)101(A)AC220V 50Hz5℃℃（最低控制温度250.2050W1530W 2550W5505545450406050750730 6784616307288930”为镀锌板。
”为镜面不锈钢内胆，不带“A 注：带“A℃（最低控制温度5℃ 0.1100W1550W2050W2450W 4540554239456050750 550350 4503、无试样负荷。
25℃、相对湿度不大于85%RH 上表中技术参数的测试条件：环境温度) 水银头位于工作室内几何中心0.1℃的标准水银温度计(测试工具：精度为 结构概述：四、五升140、240、50、70、容燥箱是系列产品，积有30DHG系列台式鼓风干一般镀锌钢板或镜用作室采面烘漆，工外壳体均采用优质钢板表种规格。
电热恒温干燥箱使用说明书
101、101A型数显电热恒温鼓风干燥箱主要规格及技术参数一、用途及性能：本厂生产的101、202型电热干燥箱最高工作温度分别为250℃、300℃二种。
工作室尺寸有大小四种规格，可供各种试品置入使用。
它适用于烘焙、干燥、热处理及其他加热，工业上或试验室都可使用。
（但不适用于带挥发物的及易燃易爆的物品置入干燥箱，以免引起爆炸。
）干燥箱之工作温度可由室温升10℃起至最高度止，在此范围内可任意选定工作温度，选定后可借箱内自动控制系列使温度恒温。
202型电热干燥箱工作室内借冷热空气之比重动向促成对流，使室内温度均匀。
101型鼓风干燥箱装有电动鼓风机，促使室内热空气对流，使室内温度更加均匀。
101－A，201－A系列干燥箱采用数字式控温，比老式的热胀式控制器更加精密。
且读数直观，操作简便，灵敏度高，是工厂及科研单位等理想的干燥设备。
101、202系列干燥箱采用电子调节仪控温，经济、实用。
101S、202S系列内旦为不锈钢制成，其规格性能使用与本厂其他干燥箱产品相同。
二、结构说明本干燥箱由型钢薄板构成，箱体内有一供放置试品和工作室，工作室内有试品搁板，试品可置于其上进行干燥，工作室内与箱体外壳有相当厚度的保温层，中以硅棉或珍珠岩作保温材料。
箱门间有一玻璃门或观察口，以供观察作室之情况。
101型鼓风干燥箱内装有鼓风机，工作室内空气借鼓风机促成机械对流。
开启排气阀门可使工作室内之空气得以更换，获得干燥效果，温度用仪表进行自动控温，控温仪、继电器及全部电气控制设备均装于箱侧控制层内，控制层有侧门可以卸下，以备检察或修理线路时用。
箱内工作室左壁与保温层之间有风道，风装有鼓风风叶及导向板，开启电机开关可使鼓风机工作。
电热器装于箱体内工作室下，共分二组即“电源”、“高温”，并有议表指示灯指示加热工作，绿灯亮表示电热器工作，箱内在加热，绿灯灭红灯亮表示加热停止，即恒温状态。
使用前准备：1、该箱安放在室内干燥及水平处，不必使用其他固定装置。
101-2电热鼓风恒温干燥箱.
101-2电热鼓风恒温干燥箱使用说明书101-2电热鼓风恒温干燥箱一、产品简介101-2电热鼓风恒温干燥箱适用于工矿企业、大专院校、医药卫生、科研单位等对物品进行烘焙、干燥、溶解等用。
箱体冷轧板冲压焊接、表面喷塑、外设观察窗、搁板高距可以调节。
控温仪表分为指针式、数字显示式、智能微电脑式，以适应用户不同需求。
二、技术指标★电源电压(V)：220★加热功率(W): 2600★温度范围(℃)：室温+5~300★温度精度(℃)：±1.0★温度波动度(℃)；±1.0★工作室尺寸(D×W×H (mm)：450×550×550★搁板负荷(kg)：15★外形尺寸(mm) (L×W×H)：870×650×800★重量(kg)：75一、用途101系列电热鼓风干燥箱电热鼓风干燥箱供化验室和科学研究等单位做烘焙、熔腊、灭菌之用。
二、结构特点是采用对流通风式结构，冷空气自底部风孔进入，热空气自顶部风顶逸出。
冷空气经底部加热器加热后，一面直接经地板小孔进入室内，一面经内室左侧花板孔进入内室，由于电动鼓风机促使室内热空气机械对流，使室内温度均匀性较非鼓风式干燥箱更为均匀。
本干燥箱箱体由钢板制成，表面涂漆，绝热层充填物充足，保温性能好、外部装饰零件均镀烙。
干燥箱装有双道门，便于观察物体试验情况电器零件装于箱体左侧空间内，便于检修，运行可靠、加热器分四组，（101-4、101-5为二组）使用选温开关，可根据加热速度及使用温度合理选用档次，切温冲小。
三、主要技术指标1、使用温度:60-3002、温度波动:≤±1℃3、温度均匀性允差:不大于最高温度的±2.5%4、工作电源，交流220V±22V 50±1HZ，，101-4、101-5为三组四线交流220V，50HZ5、噪声: ≤60Db四、使用方法1、当物品防金箱内后，将玻璃门与外们关上，并将箱顶上的风顶活门适当旋开。
电热恒温鼓风干燥箱地使用说明书与故障处理
实用文档电热恒温鼓风干燥箱（智能型带定时）使用说明书杭州聚同电子有限公司目录2示意图……………………………………………………………一、3 适用范围…………………………………………………………二、3三、技术指标 (3)结构概述…………………………………………………………四、4操作步骤..................................................................五、4 六、智能型温度控制器使用说明 (8)注意事项…………………………………………………………七、9 八、故障处理…………………………………………………………10九、装箱单 (1)一、示意图：1 2 3 4 5 6DHG-电热恒温鼓风干燥箱7。
81 0911 101、箱体2、铭牌3、控制面板4、门拉手5、搁板6、箱门29、风门调节旋钮8、电源指示灯 7、温度控制器11、风机开关10、电源开关感谢您购买仪器，在您启用鼓风干燥箱前，请仔细阅读使用说明书，相信它能使您的鼓风干燥箱发挥最大的功用。
阅读完本说明书后，请将其妥善保管，以便随时查阅。
适用范围：二、、腊焙、熔物品干燥、烘室专院校、科研及各类实验等作矿供厂企业、大。
菌之用灭技术指标：三、10102(A)101(A)AC220V 50Hz5℃℃（最低控制温度250.2050W1530W 2550W5505545450406050750730 6784616307288930”为镀锌板。
”为镜面不锈钢内胆，不带“A 注：带“A℃（最低控制温度5℃ 0.1100W1550W2050W2450W 4540554239456050750 550350 4503、无试样负荷。
25℃、相对湿度不大于85%RH 上表中技术参数的测试条件：环境温度) 水银头位于工作室内几何中心0.1℃的标准水银温度计(测试工具：精度为 结构概述：四、五升140、240、50、70、容燥箱是系列产品，积有30DHG系列台式鼓风干一般镀锌钢板或镜用作室采面烘漆，工外壳体均采用优质钢板表种规格。
干燥箱操作说明书
电热恒温鼓风干燥箱（智能型带按时）操作说明书河北长飞优创科技一、利用方式1、把需干燥处置的物品放入干燥箱内，关好箱门，把风门调剂旋钮旋到“”处。
2、把电源开关拨至“1”处，现在电源指示灯亮，温度操纵器上有数字显示。
3、智能温度操纵器操作方式参照下面“6”进行操作利用、4、依照不同物品不同的潮湿程度，选择不同的干燥箱时刻，如被干燥的物品比较潮湿，可旋转风门调剂旋钮至“”处，使箱内湿空气排出。
5、干燥终止后，如不马上掏出物品，应先旋转风门调剂旋钮把风门关上，不然仍将风门打开，再把电源开关拨至“关”处，如马上打开箱门掏出物品，警惕烫伤。
二、温度操纵器操作说明PV ℃ SV H/ MO O O RUN/AT OUT ALM设定 移位/自调整 减小/再运行 增加Δ指示灯定义1、“RUN/AT 指示灯：运行时此灯点亮，运行结束时熄灭；自整定时此灯闪烁。
2、“OUT ”指示灯：有加热输出时此灯点亮，反之熄灭。
3、“ALM ”指示灯：传感器异常或超温报警时此灯点亮，反之熄灭。
（一）、温度操纵器操作及利用方式1、操纵器上电，显示窗上排显示“分度号和版本号”，下排显示“量程值”约3秒后进入到正常显示状态。
2、温度及恒温时刻的参看与设定1）假设无恒温按时功能：点击“设定”键，进入到温度设定状态，显示窗下排显示提示符“SP”，上排显示温度设定值（先个位值闪烁），可通过移位、增加、减小键修改到所需的设定值；在点击“设定”键，退出此设定状态，修改的设定值自动保留。
在此设定状态下假设1分钟之内无任何键按下，操纵器会自动返回到正常显示状态。
2）假设有恒温按时功能点击“设定”键，进入到温度设定状态，显示窗下排显示提示符“SP”，上排显示温度设定值（先个位值闪烁），修改方式同上；在点击“设定”键，进入到恒温时刻设定状态，显示窗下排显示提示符“ST”,上排显示恒温设定值（先个位值闪烁）；在点击“设定”键，退出此设定状态，修改的设定值自动保留。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电热恒温鼓风干燥箱使用说明书
二、适用范围
供厂矿企业、大专院校、科研单位及各类实验室等作物品干燥、烘培、熔蜡、
灭菌之用。 三、技术指标 台式DHG-9003型
四、结构概述
DHG 型鼓风干燥箱是系列产品，按外型分为台式和立式二类，由不同的工作
室材料，工作室尺寸和控制范围分为不同规格、品种。干燥箱外壳体均采用优质钢
板表面烘漆，工作室采用涂有耐高温银粉漆的优质钢板或不锈钢钢板，工作室内设
有二层涂有耐高温银粉漆的优质钢板或不锈钢丝制成的搁板，搁板间距可任意调
节，中间层充填超细玻璃棉隔热。台式箱门采用双层钢化玻璃门或观察窗，立式箱
门中上方设有双层钢化玻璃观察窗，能清晰观察到箱内加热物品。工作室与箱门连
接处装有耐高温硅橡胶密封圈，以保证工作室与箱门之间密封。干燥箱带指示灯电
源开关、控制仪等操作件均集中与箱体前面下方的控制面板处，台式设置于箱体左
前侧，立式设置箱体下前方。
箱内加热恒温系统主要由装有离心式叶轮的烘箱专用低噪声电动机、电加热
器、合适的风道结构和控温仪组成。当接通干燥箱电源时，电动机即同时运转，将
直接置于箱内底部或背部的电加热器产生的热量通过风道向上或向前排出，经过工
作室内干燥物品再吸入风机，如此不断循环使温度达到均匀。
台式和立式大容积鼓风干燥箱风门调节器能通过开启风门调节旋钮，调节箱内
进入空气量。
微电脑智能控制仪，采用自整定PID 技术，与传统PID 控制相比具有控温迅
速，响应快，超调小，精度高的特点，设定温度和箱内温度同时均有数字显示，具
有上限跟踪报警和带数字定时器功能，定时可长达9999分钟。使用轻触按键设定
参数，操作方便。
五、只能控温仪的面板功能及操作流程
1 2 3 4 5 6
1、 箱内温度显示PV 2、 加热指示灯
3、 上限报警指示灯
4、 自整定指示灯 5、 功能键SET 6、 移位键 7、 减键
8、 加键 9、 设定问多显示SV ▽
△
操作流程
注：参数设定后，应按功能键“SET ”约五秒确认，否则30秒后程序自动退
出，参数设定无效。
六、使用方法
1. 把需要干燥的物品放入干燥箱内，管好箱门，台式干燥箱把风门调
节旋钮旋到“Z ”处。
2. 把电源开关拔至“1”处，此时电源指示灯亮，控温仪上有数字显示。 3. 温度
设定
当所需加热温度与设定温度相同时不需要新设定，反之则需要重新设定。先按
控温仪的功能键“SET ”进入温度设定状态，此时SV 设定显示一闪一闪，再按移位
键“◁”配合加键“△”或减键“▽”操作，设定结束需按一下功能键“SET ”确认。如需
设定温度150℃，原设定
温度86.5℃，先按下一功能键“SET ”，再按移位键“◁”，讲光标移至显
示器百位数字上，然后按加键“△”，使百位数字从“0”升至“1”，百位数设定
后，移动光标一次设定十位、个位和分位数字，使设定温度显示150.0℃，按功能
键“SET ”确认，稳定设定结束，程序进入定时设定。 4. 定时设定
当PV 窗显示T1时，进入定时设定，出厂时SV 窗为0000，表示定时器不工
作，如不需要定时，即按SET 键退出，如需定时1小时，可用移位键配好加键把
SV 窗设定为0060，定时2小时，设定为0120，以此类推。设定结束后，按SET
键确认退出。
5. 设定接受，各项数据长期保存。此时干燥箱进入升温状态，加热指示灯亮。
当箱内温度接近设定温度时，加热指示灯忽亮忽暗，反复多次，控制进入恒温状
态。
6. 如使用定时功能时，只有第一次PV>SV时，即箱内温度高于设定温度时，
定时器开始工作（采用倒计时），同事SV 数码末位上的一位小数点闪烁。定时结
束，SV 显示End ，末位小数点熄灭，同时切断加热器电源。
7. 重新使用定时如需定时与设定时形同，在SV 窗显示End 的状态下，只要按
SET 键复位即可，反之则重新设定。计时运行中重新设定时间无效。
8. 定时运行中，如果观察温度设定，按移位键“◁”即可转换。 9. 根据不懂物品
不懂得潮湿程度，选择不同的干燥时间。对于台式干燥箱，如被干燥的物品比较潮
湿，可旋转风门调节旋钮至“=”处，是箱内湿空气排出。
10. 干燥结束后，把电源开关拨至“0”处，如马上打开箱门取出物品时小心烫
伤；对于台式干燥箱，如不马上取出物品，应选旋转风门调节旋钮把风门关上，再
把电源开关拨至“0”处。
七、特殊操作（请勿随便操作此条，如需操作请先与厂方联系） 1. 跟踪报警
温度设定
产品出厂前已设定高10℃，一般不要设定。如需要重新设定按功能键“SET ”5
秒，仪表进入上限跟踪报警设定状态“AL1”再按移位键“◁”配合加键“△”或减键
“▽”操作后，最后按功能键“SET ”确认，跟踪报警设定结束。 2.PID 自整定使用
如果你对控温精度的波动度有较高的要求。可采用 PID 自整定控 制，当箱内
温度第一次将达到设定温度时，先按功能键“SET”5 秒， 仪表进入设定循环状态
“AL1” 继续按 ， “SET” 键使 PV 显示 “ATU” ,SV 显示 “000” 然后按加键 ， “△”
SV 显示 使 “0001” 最后按功能键 ， “SET” 确认，此时自整定指示灯亮，控温仪进
入 PID 自整定控制。 3.温度显示值修正 由于产品出厂前都经过严格地测试，一般
不要进行修正。如产品使 用时环境不佳，外界温度过低或过高，会引起温度显示
值与箱内实际 温度误差，如超出技术指标范围的，可以修正。具体步骤：按功能
键 “SET”约 5 秒，使仪器进入参数设定循环状态“AL1”,继续按动功 能键“SET”,使
PV 显示“SC”修正，然后按动移位键“◁ ”配合加 键“△”或减键“▽”操作就可以进行
温度修正。最后按键“SET” 确认，温度显示值修正结束。 八、注意事项 1、干燥箱
外壳必须有效接地，比保证使用安全。 2、干燥箱应放置在 良好通风条件的室内，
在其周围不可放置易燃易 爆物品。 3、干燥箱无防爆装置，不得放入易燃易爆物干
燥。 4、箱内物品放置切勿过挤，必须留有空间，以利空气循环。 5、控制仪参数
循环设定中 P、I、D、T、LCK 功能的各项参数出厂前 以调整好，请不要随意调
整，如需调整请与厂方联系。 6、DHG-9623A,DHG-9426A,DHG-9626A 型号的设
备工作电源为三相五
线制，电源插头接 A,B,C 三相 380V 电压及 N 零线，保护接地线接入 设备外
壳上专用接柱。 九、电器原理框图 设定值 滤波器 自整定功能 信号放大器 传感器
PID 调节 微处理器 报警 温度显示 加热控制 加热器 十、控温仪接线图 1 2 控温仪
接线端 3 4 5 6 ~220V 熔断器 指示灯 风机 加热器 Pt100
控温仪接线端 1 熔断器 电源开关 2 3 4 5 6 L 指示灯 N PE Pt100 风机 加热器
DHG-9623A ,DHG-9426A, DHG-9626A X1 熔断器 控温仪接线端 X2 3 4 X5 X6 L1
L2 L3 220VAC Pt100 控温仪接线端 N 风机 U1 U2 V1 V2 PE W1 W2 加热器
十一、故障排除 1、无电源 2.箱内温度不升 1 插头未插好或断线。 2.熔断器开
路 1.设定温度低。 2.电加热器坏。 3、温控仪坏。 4.循环风机坏。 1.传感器坏。 2.
温度显示值误差。 1.设定温度低。 2.控温仪器坏。 1.以设定定时但使用者 不知。 1.
插好插头或接好线 2.更换熔断器。 1.调整设定温度。 2.换电加热器。 3.换温控仪。
4.换风机。 1.换温度传感器。 2.修正温度显示值。 1.调整设定温度。 2.换温控仪
1.PV 窗 T1，SV 窗 000 3.设定温度与箱内温度 误差大 4.超温报警异常 5.线内温度
升到设定温 度后，即下降
