掺杂PbTe基热电材料的粉末冶金法制备及其性能研究

合集下载

中温热电材料

中温热电材料
中温热电材料是一类可以实现电能和热能之间直接转换的材料。

这种转换技术设备简单，服役稳定，可以有效地利用环境中的热量进行发电，具有实现废热利用的巨大优势。

PbTe是一种传统的中温区热电材料，具有优异的热电性能、良好的机械性能和高温稳定性。

然而，n型PbTe的性能较差，这在一定程度上限制了器件的应用。

另外，在中高温区，材料难免会发生热膨胀，而材料中的第二相通常热稳定性不好而且和基体具有较大的热膨胀差异。

因此，在长期服役过程中极易出现裂纹，从而造成性能衰减和损坏。

为了解决这些问题，研究团队首次实现通过掺杂少量的硫元素来提高铅空位的形成能，有效减少材料中的铅空位，实现材料电性能的极大优化。

如需了解更多有关中温热电材料的信息，建议咨询相关研究领域的物理专家或查阅相关的物理学术资料。

Bi2Te3基热电材料的制备及性能调控的研究

Bi2Te3基热电材料的制备及性能调控的研究Bi2Te3是一种重要的热电材料，具有良好的热电性能，因此在热电领域被广泛应用。

本文主要介绍了Bi2Te3基热电材料的制备方法以及性能调控的研究。

首先，Bi2Te3基热电材料的制备方法有多种，常见的有传统的熔炼法、热喷涂法、化学气相沉积法等。

熔炼法是最常用的制备方法之一。

它通过将适量的Bi和Te溶解在一起，然后在高温下熔炼，最后通过冷却形成Bi2Te3晶体。

热喷涂法是一种快速制备大面积Bi2Te3薄膜的方法。

它通过将Bi2Te3的粉末加热到高温，然后通过喷嘴喷射到基底上，形成连续的Bi2Te3薄膜。

化学气相沉积法是一种较新的制备方法，它通过将Bi和Te的有机物在高温下分解，然后使其在基底上重新结晶形成Bi2Te3薄膜。

Bi2Te3基热电材料的性能调控主要包括微结构调控、化学成分调控和外界条件调控三个方面。

微结构调控是通过改变Bi2Te3的晶粒尺寸和形貌来调节其热电性能。

研究表明，当Bi2Te3的晶粒尺寸较小且形貌为片状时，其热电性能更优越。

因此，可以通过调节制备方法中的晶体生长条件来控制晶粒尺寸和形貌。

化学成分调控是通过改变Bi2Te3的化学成分来调节其热电性能。

例如，在Bi2Te3中引入杂质可以调节其导电性和热导率，从而提高其热电效应。

外界条件调控是通过改变Bi2Te3的外界环境来调节其热电性能。

例如，改变Bi2Te3的温度和压力可以改变其电阻率和热导率，进而影响其热电性能。

Bi2Te3基热电材料的性能调控研究主要目的是提高其热电效应，从而提高其热电转换效率。

研究表明，Bi2Te3的热电转换效率与其热导率和电导率之间的比值有关。

因此，提高Bi2Te3的热电效应的方法主要有两个方面：一是降低其热导率，二是提高其电导率。

降低热导率的方法包括减少晶体缺陷、提高晶体质量、增加晶界和介质散射等。

提高电导率的方法包括引入杂质、控制载流子浓度、优化掺杂等。

通过以上方法的综合调控，可以显著提高Bi2Te3的热电效应。

《SnTe-In2Te3体系热电材料的制备与性能研究》范文

《SnTe-In2Te3体系热电材料的制备与性能研究》篇一一、引言随着能源危机和环境污染问题的日益严重，开发高效、环保、可再生的能源材料成为了当前科研的重要方向。

热电材料作为一种能够将热能直接转化为电能的新型材料，在能源转换领域具有重要的应用价值。

SnTe-In2Te3体系热电材料具有较高的热电性能和稳定的物理化学性质，成为了近年来研究的热点。

本文将介绍SnTe-In2Te3体系热电材料的制备方法、性能研究及其应用前景。

二、文献综述SnTe和In2Te3是两种重要的热电材料，它们具有优异的热电性能和良好的稳定性。

近年来，许多研究者对SnTe-In2Te3体系热电材料的制备、性能和应用进行了研究。

制备方法包括熔融法、机械合金法、溶液法等。

此外，许多研究表明，通过调节材料的组成和微观结构，可以显著提高其热电性能。

因此，深入研究SnTe-In2Te3体系热电材料的制备工艺和性能，对于提高其热电转换效率和拓宽其应用领域具有重要意义。

三、实验方法1. 材料制备本文采用熔融法制备SnTe-In2Te3体系热电材料。

首先，将高纯度的Sn、Te和In2Te3按照一定比例混合，然后在高温下熔融并冷却结晶，得到SnTe-In2Te3体系热电材料。

2. 性能测试采用X射线衍射仪（XRD）对制备得到的材料进行物相分析；利用扫描电子显微镜（SEM）观察材料的微观形貌；采用热电性能测试仪测试材料的热电性能。

四、结果与讨论1. 物相分析通过XRD分析，我们可以得到SnTe-In2Te3体系热电材料的物相组成。

结果表明，随着In2Te3含量的增加，材料的物相逐渐发生变化。

当In2Te3含量达到一定值时，材料形成固溶体结构，有利于提高材料的热电性能。

2. 微观形貌分析通过SEM观察，我们可以看到SnTe-In2Te3体系热电材料的微观形貌。

结果表明，随着In2Te3含量的增加，材料的晶粒尺寸逐渐减小，晶界增多，有利于提高材料的热电性能。

《SnTe-In2Te3体系热电材料的制备与性能研究》范文

《SnTe-In2Te3体系热电材料的制备与性能研究》篇一一、引言随着科技的发展，热电材料在能源转换和热电转换领域的应用越来越广泛。

SnTe-In2Te3体系热电材料因其优异的热电性能和较低的制造成本，近年来受到了广泛的关注。

本文旨在研究SnTe-In2Te3体系热电材料的制备工艺及其性能，以期为该类材料的实际应用提供理论依据。

二、实验材料与方法1. 材料准备实验所需材料包括高纯度的SnTe、In2Te3以及适量的掺杂剂。

所有材料均经过严格的筛选和预处理，以确保其纯度和活性。

2. 制备方法采用固相反应法制备SnTe-In2Te3体系热电材料。

具体步骤包括混合、研磨、烧结等过程。

在制备过程中，控制好温度、时间、掺杂剂的比例等参数，以获得理想的材料性能。

3. 性能测试对制备得到的SnTe-In2Te3体系热电材料进行性能测试，包括电阻率、热电势、热导率等。

通过分析测试结果，评估材料的热电性能。

三、实验结果与分析1. 制备结果通过固相反应法成功制备了SnTe-In2Te3体系热电材料。

材料的形貌规整，晶粒分布均匀，无明显缺陷。

2. 性能分析（1）电阻率：随着In2Te3含量的增加，材料的电阻率呈现先降低后升高的趋势。

在适当的In2Te3含量下，材料具有较低的电阻率。

（2）热电势：材料的热电势随温度的升高而增大，表明其具有较好的热电性能。

在一定的温度范围内，SnTe-In2Te3体系热电材料表现出较高的塞贝克系数。

（3）热导率：材料的热导率受晶粒尺寸、孔隙率等因素的影响。

通过优化制备工艺，可以降低材料的热导率，提高其热电性能。

四、讨论本实验研究了SnTe-In2Te3体系热电材料的制备工艺及其性能。

通过固相反应法成功制备了形貌规整、晶粒分布均匀的材料。

实验结果表明，适当的In2Te3含量有助于降低材料的电阻率，提高其热电性能。

此外，通过优化制备工艺，可以进一步降低材料的热导率，提高其塞贝克系数，从而提升整体的热电性能。

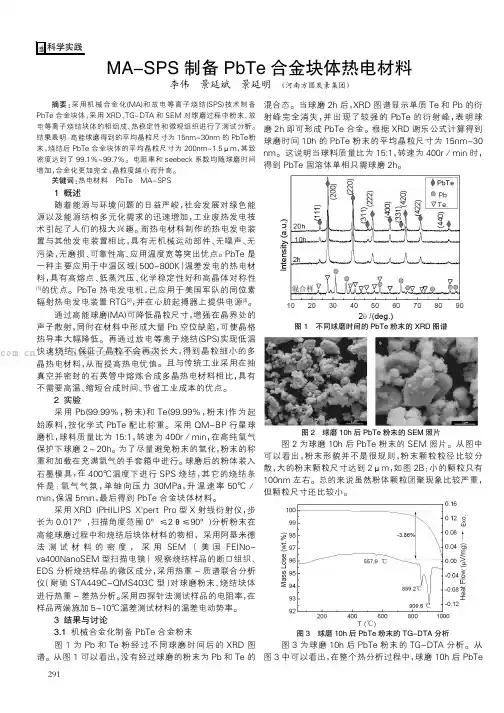

MA-SPS 制备PbTe 合金块体热电材料

摘要:采用机械合金化(MA)和放电等离子烧结(SPS)技术制备PbTe合金块体，采用XRD、TG-DTA和SEM对球磨过程中粉末、放电等离子烧结块体的相组成、热稳定性和微观组织进行了测试分析。

结果表明：高能球磨得到的平均晶粒尺寸为15nm~30nm的PbTe粉末，烧结后PbTe合金块体的平均晶粒尺寸为200nm~1.5μm，其致密度达到了99.1%~99.7%。

电阻率和seebeck系数均随球磨时间增加，合金化更加完全，晶粒度越小而升高。

关键词:热电材料PbTe MA-SPS1概述随着能源与环境问题的日益严峻，社会发展对绿色能源以及能源结构多元化需求的迅速增加，工业废热发电技术引起了人们的极大兴趣。

而热电材料制作的热电发电装置与其他发电装置相比，具有无机械运动部件、无噪声、无污染，无磨损、可靠性高、应用温度宽等突出优点。

PbTe是一种主要应用于中温区域（500~800K）温差发电的热电材料，具有高熔点、低蒸汽压、化学稳定性好和高晶体对称性[1]的优点。

PbTe热电发电机，已应用于美国军队的同位素辐射热电发电装置RTG[2]，并在心脏起搏器上提供电源[3]。

通过高能球磨(MA)可降低晶粒尺寸，增强在晶界处的声子散射，同时在材料中形成大量Pb空位缺陷，可使晶格热导率大幅降低。

再通过放电等离子烧结(SPS)实现低温快速烧结，保证了晶粒不会再次长大，得到晶粒细小的多晶热电材料，从而提高热电优值。

且与传统工业采用在抽真空并密封的石英管中熔炼合成多晶热电材料相比，具有不需要高温、缩短合成时间、节省工业成本的优点。

2实验采用Pb(99.99％，粉末)和Te(99.99％，粉末)作为起始原料，按化学式PbTe配比称重。

采用QM-BP行星球磨机，球料质量比为15:1，转速为400r／min，在高纯氩气保护下球磨2～20h。

为了尽量避免粉末的氧化，粉末的称重和加载在充满氩气的手套箱中进行。

球磨后的粉体装入石墨模具，在400℃温度下进行SPS烧结，其它的烧结条件是：氩气气氛，单轴向压力30MPa，升温速率50℃／min，保温5min，最后得到PbTe合金块体材料。

粉末冶金法制备铝基复合材料的研究

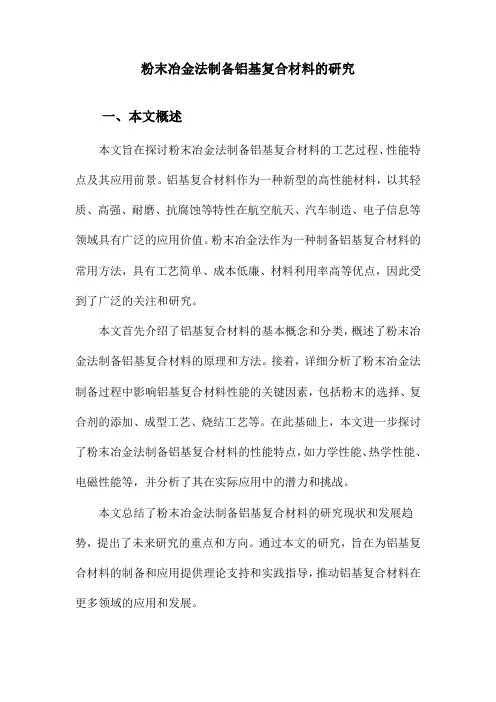

粉末冶金法制备铝基复合材料的研究一、本文概述本文旨在探讨粉末冶金法制备铝基复合材料的工艺过程、性能特点及其应用前景。

铝基复合材料作为一种新型的高性能材料，以其轻质、高强、耐磨、抗腐蚀等特性在航空航天、汽车制造、电子信息等领域具有广泛的应用价值。

粉末冶金法作为一种制备铝基复合材料的常用方法，具有工艺简单、成本低廉、材料利用率高等优点，因此受到了广泛的关注和研究。

本文首先介绍了铝基复合材料的基本概念和分类，概述了粉末冶金法制备铝基复合材料的原理和方法。

接着，详细分析了粉末冶金法制备过程中影响铝基复合材料性能的关键因素，包括粉末的选择、复合剂的添加、成型工艺、烧结工艺等。

在此基础上，本文进一步探讨了粉末冶金法制备铝基复合材料的性能特点，如力学性能、热学性能、电磁性能等，并分析了其在实际应用中的潜力和挑战。

本文总结了粉末冶金法制备铝基复合材料的研究现状和发展趋势，提出了未来研究的重点和方向。

通过本文的研究，旨在为铝基复合材料的制备和应用提供理论支持和实践指导，推动铝基复合材料在更多领域的应用和发展。

二、铝基复合材料的理论基础铝基复合材料作为一种先进的轻质高强材料，其理论基础主要建立在金属学、材料科学、复合材料力学以及粉末冶金学等多个学科的基础上。

铝基复合材料以其低密度、高比强度、良好的导热和导电性、出色的抗腐蚀性以及优异的可加工性而广受关注。

铝基复合材料的性能提升主要得益于增强相的选择与加入。

增强相可以是颗粒状、纤维状或晶须状，其种类和性能直接影响复合材料的力学、热学、电磁等性能。

常见的增强相包括SiC、Al₂O₃、TiC等陶瓷颗粒，以及碳纤维、玻璃纤维等。

这些增强相在铝基体中通过阻碍位错运动、提高基体强度等方式，显著提升了复合材料的综合性能。

铝基复合材料的制备工艺对其性能有着至关重要的影响。

粉末冶金法作为一种重要的制备工艺，通过控制粉末的粒度、形貌、分布以及烧结过程中的温度、压力等参数，可以实现对复合材料微观结构和性能的精确调控。

PbTe(111)薄膜的分子束外延生长及其表面结构特性

PbTe(111)薄膜的分子束外延生长及其表面结构特性吴海飞;陈耀;徐珊瑚;鄢永红;斯剑霄;谭永胜【摘要】采用分子束外延(MBE)方法在BaF2(111)衬底上直接外延生长了PbTe薄膜.反射高能电子衍射(RHEED)实时监控的衍射图样揭示了PbTe在BaF2(111)表面由三维生长向二维生长的变化过程.转动对称性的研究结合第一性原理密度泛函理论(DFT)的计算揭示了在富Pb及衬底温度(Lsub)为350℃的生长条件下,得到的PbTe(111)薄膜具有稳定的(2x1)重构表面.PbTe(111)-(2×1)表面覆盖Te膜后,通过300℃的退火处理,重构表面可完全复原,这为大气环境下PbTe薄膜表面结构的保护提供了有效的方法.%PbTe thin films were epitaxially grown on BaF2(111) substrate using molecular beam epitaxy (MBE).In situ characterization by reflection high energy electron diffraction (RHEED) revealed a transition of the growth mode from 3D to 2D.Rotational symmetry studies combined with first principles density functional theory (DFT) calculations revealed that under Pb-rich and 350 ℃ substrate temperature (Tsub) growth conditions,stable (2 x 1) reconstructions appear on the PbTe(111) surface.When the surface of PbTe(111)-(2 x 1) was covered with Te,the stable (2 x 1) reconstructions could be retrieved under 300 ℃ annealing.This provides an effective method for the protection of PbTe film surfaces from the atmospheric environment.【期刊名称】《物理化学学报》【年(卷),期】2017(033)002【总页数】7页(P419-425)【关键词】表面重构;DFT;RHEED;转动对称性;PbTe薄膜【作者】吴海飞;陈耀;徐珊瑚;鄢永红;斯剑霄;谭永胜【作者单位】绍兴文理学院物理系,浙江绍兴312000;绍兴文理学院物理系,浙江绍兴312000;绍兴文理学院物理系,浙江绍兴312000;绍兴文理学院物理系,浙江绍兴312000;浙江师范大学数理与信息工程学院,浙江金华312004;绍兴文理学院物理系,浙江绍兴312000【正文语种】中文【中图分类】O647PbTe为典型的IV-VI族半导体材料，属于 NaCl型面心立方结构，具有窄的直接带隙(常温下约 0.3 eV)、对称的能带结构、低俄歇复合率、高载流子迁移率、高介电常数、低热导率等本征特性，在中红外光电器件及中温区(300－900 K)热电发电等领域有着广泛的应用前景1－3，一直以来均受到研究人员的密切关注。

P型(Bi,Sb)2Te3基材料的制备及其热电性能优化研究

P型（Bi,Sb）2Te3基材料的制备及其热电性能优化研究P型（Bi,Sb）2Te3基材料的制备及其热电性能优化研究摘要：随着能源危机和环境保护问题的逐渐突出，热电材料作为一种转化废热能为电能的有效途径备受重视。

本文研究了P型（Bi,Sb）2Te3基材料的制备及其热电性能优化方法。

采用熔融冷却法制备纯度高、形貌规整的（Bi,Sb）2Te3粉末，通过热压工艺将粉末转化为块状样品。

制备过程中采用了不同的加工工艺和升温速率来优化样品的品质，通过SEM、XRD等表征手段对制备后的样品进行了形貌和结构的分析。

在优化样品制备工艺的基础上，采用继电桥法测量了样品的电阻率和霍尔系数，计算出样品的电导率、热导率和Seebeck系数等热电性能参数。

研究结果表明，采用恰当的加工工艺和升温速率能够显著提高样品的热电性能，其中，样品在873K时的热电性能最佳，其ZT值达到0.72。

关键词：（Bi,Sb）2Te3；热电材料；制备；热电性能；ZT值。

Introduction：随着能源危机和环境保护问题日益突显，如何高效地利用废热能成为一项重要的研究课题。

热电材料作为一种用于将废热能转换为电能的有效途径，在汽车、船舶、飞机、军用设备和一些高温工业生产过程中具有重要的应用前景。

P型（Bi,Sb）2Te3材料是一种功能材料，具有较高的热电性能，同时易于制备和处理。

因此，研究其制备及其热电性能优化具有重要意义。

Experimental：采用熔融冷却法制备纯度高、形貌规整的（Bi,Sb）2Te3粉末，通过热压工艺将粉末转化为块状样品。

控制样品的加工工艺和升温速率来优化样品的品质，通过SEM、XRD等表征手段对制备后的样品进行了形貌和结构的分析。

在制备出优质样品之后，采用继电桥法测量了样品的电阻率和霍尔系数等参数，并据此计算出样品的电导率、热导率和Seebeck系数等热电性能参数。

最终，通过计算ZT值来评估样品的热电性能。

Results and Discussion：通过样品的形貌和结构分析结果表明，采用恰当的加工工艺和升温速率能够显著提高样品的热电性能。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

、中Ｓ、电导率、绝对温Ｔ和 κ 分别为Ｓｅｅｂｅｃｋ系数、 σ
４］２。其中，它反映度和热导率［Ｓ σ被称为功率因子，５］。目前提高热电性能的了热电材料的电传输性能［
使材料途径主要是通过掺杂来调整材料能带结构，
－４－２／ｍｕｍｖａｌｕｅｓｏｆ２６１μ ＶＫａｎｄ１５．９×１０Ｗｍ－１Ｋａｓｘｅｕａｌｓｔｏ２．ｑ：；；；ＫｅｗｏｒｄｓＰｂＴｅｍａｔｒｉｘｔｈｅｒｍｏｅｌｅｃｔｒｉｃｍａｔｅｒｉａｌｓｍｅｔａｌｌｕｒｆａｃｔｏｒＳｅｅｂｅｃｋｏｗｄｅｒｏｗｅｒｇｙｐｐｙ
·３６·
粉末冶金工业第２２卷
传统的化石能源越随着全世界工业化的发展，同时化石能源也来越难以满足人们对能源的需求，造成严重的环境问题，这促使人们不断寻求绿色可再生能源。余热发电不仅绿色环保，同时也可以减少能耗，产生巨大的经济效益，一直以来备受研究领域重视。热电材料的热电转换特性为我们提供了一条很好的利用余热的途径，近年来随着纳米技术的发展和新型制备工艺的应用，又一次点燃了我们对
］１３－。热电材料的兴趣［
１实验
按照化学计量称取一定量的硝酸铅和高纯碲粉（纯度９将其放入聚四氟乙烯反应釜内衬９．９９％）中，加入内衬容积８之０％的乙二胺作为反应溶液，后将内衬装入反应釜并密封。将反应釜升温至保温１１８０℃ ，６ｈ进行溶剂热反应。反应结束后将高压釜自然冷却至室温，将反应溶液与产物进行真空抽滤，得到Ｐ依次用蒸馏水和无水ｂＴｅ纳米粉末，乙醇多次冲洗Ｐ最后将洗净的ＰｂＴｅ粉末，ｂＴｅ粉得到干燥末放置于真空干燥箱内６０℃ 下干燥４ｈ，。的Ｐ纯度９ｂＴｅ纳米粉末（９．９９％）按照一定的化学计量比称取制备的ＰｂＴｅ纳、、米粉末（纯度９单质Ｓ纯度９９．９９％）ｂ粉（９．９９％）、单质Ａ单质Ｔ纯度９纯度ｅ粉（９．９９％）ｇ粉（、，单质Ｓ纯度９将原料粉末９９．９９％）ｎ粉（９．９９％）放入研钵内混合，得到的混合粉末经压制成条（３０后装入高温石英管中，使用真ｍｍ×８ｍｍ×５ｍｍ）
１１１１２，，，ＤＩＮＧＸｉａｎａｎＪＩＡＮＧＹａｎＹＡＮＧＢｅｎＺＨＯＮＧＨｏｎｈａｉＹＵＤａｂｉｎ－－－ｇ，ｇ
（，，Ｈ；１．ＳｃｈｏｏｌｏｆＭａｔｅｒｉａｌｓＳｃｉｅｎｃｅａｎｄＥｎｉｎｅｅｒｉｎＨｅｆｅｉＵｎｉｖｅｒｓｉｔｏｆＴｅｃｈｎｏｌｏｅｆｅｉ２３０００９，Ｃｈｉｎａｇｇｙｇｙ，，２．ＳｔａｔｅＫｅＬａｂｏｒａｔｏｒｏｆＰｕｌｓｅｄＰｏｗｅｒＬａｓｅｒＴｅｃｈｎｏｌｏＥｌｅｃｔｒｏｎｉｃＥｎｉｎｅｅｒｉｎＩｎｓｔｉｔｕｔｅｙｙｇｙｇｇ）Ｈｅｆｅｉ２３００３７，Ｃｈｉｎａ
丁夏楠１，蒋阳１，杨奔１，仲洪海１，余大斌２
（合肥工业大学材料科学与工程学院，安徽合肥２１．３０００９；）电子工程学院脉冲强激光技术国家重点实验室，安徽合肥２２．３００３７
摘要：通过溶剂热法制备出立方相Ｐ采用真空封管熔炼法得到ＰｂＴｅ纳米粉末，ｂＴｅ基热电材料Ａ采用粉末冶金快速热压ＰｂＳｎＳｂｅｇ０．５８－ｘｘ０．５Ｔ１０的合金锭。通过高能球磨得到合金粉末，／工艺制备该材料的块体材料。研究了不同ＰｂＳｎ比在３００～７００Ｋ范围内对材料热电性能的／影响。研究结果表明，当ｘ＝４，电导率在３在６００Ｋ时达到１３００Ｓｃｍ，００Ｋ时达到３４０／／当ｘ＝２，ｃｍ。Ｓｅｅｂｅｃｋ系数在６２５Ｋ时达到２６１μ ＶＫ的最大值。功率因子达到１５．９× Ｓ－４－１－２。１０ＷｍＫ关键词：粉末冶金；功率因子；ＰｂＴｅ基热电材料；Ｓｅｅｂｅｃｋ系数中图分类号：ＴＦ１２３．７文献标识码：Ａ（）文章编号：１００６－６５４３２０１２０４－００３５－０６ＰＲＯＰＥＲＴＩＥＳＣＨＡＲＡＣＴＥＲＩＺＡＴＩＯＮＯＦＤＯＰＥＤＰｂＴｅＭＡＴＲＩＸＴＨＥＲＭＯＥＬＥＣＴＲＩＣＭＡＴＥＲＩＡＬＳＶＩＡＰＯＷＤＥＲＭＥＴＡＬＬＵＲＧＹＭＥＴＨＯＤ
６］，的带隙和费米能级附近的状态密的角度来提高材料的电导率，但Ｓｅｅ－ｂｅｃｋ系数却随着载流子迁移率的提升而大幅下降。在低温区热电材料领域，ＢｅｄＰｏｕｄｅｌ等人通过高能球磨工艺和热压烧结工艺制备了ＢｉＳｂｅ三元合－－Ｔ发现该工艺可以有效地增强晶格声子散射，在提金，高材料的Ｓ使得ｅｅｂｅｃｋ系数同时还能降低热导率，该合金在３达到７５Ｋ左右的ＺＴ值提高了近４０％，
ｃｏｅｆｆｉｃｉｅｎｔ
收稿日期：２０１１－１０－２１）；基金项目：国家高技术研究发展计划（资助项目（国家重点基础研究发展规划（８６３计划）２００７ＡＡ０３Ｚ３０１９７３计划）资助项目（２００７ＣＢ９－）；；；国家自然科学基金资助项目（国家教育部“ 新世纪优秀人才支持计划” 资助项目（总装重点创新项目３６００１２０７７１０３２）ＮＣＥＴ０４０５６１）－－（）７１３０７０３，，作者简介：丁夏楠（男（汉）山东曲阜人，硕士，主要从事新型功能材料研究。１９８８－）
－２当真空度达到１空泵把石英管抽真空，．２０×１０Ｐａ
热电转换技术是一种可以实现热能与电能之间其特点在于结构简单、不需要任何相互转化的技术，机械部件、尺寸便于调节，可以根据需要组合在各种可以利用余热的区域进行发电。热电材料的性能通
２／，常用无纲量热电优值Ｚ其Ｔ来表征，ＺＴ＝ＳＴ σ κ
：，ａＡｂｓｔｒａｃｔＣｕｂｉｃＰｂＴｅｎａｎｏａｒｔｉｃｌｅｓｗｅｒｅｓｎｔｈｅｓｉｚｅｄｂｓｏｌｖｏｔｈｅｍａｌｎｄｈａｓｅｒｏｃｅｓｓｐｙｙｐｐＰｂＴｅｍａｔｒｉｘｔｈｅｒｍｏｅｌｅｃｔｒｉｃｍａｔｅｒｉａｌｓＡＰｂＳｎＳｂｅｌｌｏｓｗｅｒｅｖｉａｖａｃｕｒｅａｒｅｄ－ｇｙｐｐ０．５８－ｘｘ０．５Ｔ１０ａｕｍｍｅｌｔｉｎｉｎａｓｅａｌｅｄｕａｒｔｚｌａｓｓｔｕｂｅ．Ａｌｌｏｏｗｄｅｒｓｗｅｒｅｒｅａｒｅｄｂｈｉｈｅｎｅｒｂａｌｌ－ｇｑｇｙｐｐｐｙｇｇｙ，ｍｉｌｌｉｎｒｏｃｅｓｓｔｈｅｎｔｈｅＡＰｂＳｎＳｂｅｕｌｋａｌｌｏｓｗｅｒｅｒｅａｒｅｄｂｏｗｄｅｒｍｅｔａｌ－ｇｐｇｙｐｐｙｐ０．５８－ｘｘ０．５Ｔ１０ｂ／ｌｕｒｒａｉｄｈｏｔｒｅｓｓｉｎｓｉｎｔｅｒｉｎｍｅｔｈｏｄ．ＥｆｆｅｃｔｓｏｆｄｉｆｆｅｒｅｎｔＰｂＳｎｒａｔｅｏｎｔｈｅｒｍｏｅｌｅｃｔｒｉｃ－ｐｇｙｐｇｇ（）ｒｏｅｒｔｉｅｓａｔｄｉｆｆｅｒｅｎｔｔｅｍｅｒａｔｕｒｅｆｒｏｍ３００Ｋｔｏ７００Ｋｗｅｒｅｉｎｖｅｓｔｉａｔｅｄ．Ｒｅｓｕｌｔｓｈｏｗｓｐｇｐｐ／ｔｈａｔｔｈｅｅｌｅｃｔｒｉｃａｌｃｏｎｄｕｃｔｉｖｉｔｒｅａｃｈｅｓｔｈｅｍａｘｉｍｕｍｖａｌｕｅｏｆ１３００Ｓｃｍａｔ３００Ｋａｎｄ３４０ｙ／，ｍａｔ６００Ｋａｓｘｅｕａｌｓｔｏ４ａｎｄｔｈｅｓｅｅｂｅｃｋｃｏｅｆｆｉｃｉｅｎｔａｎｄｆａｃｔｏｒｒｅａｃｈｔｈｅｍａｘｉＳｃｏｗｅｒ－ｑｐ
