电容电压的连续性质和记忆性质
电容知识点总结高中
电容知识点总结高中一、基本概念1. 电容的定义电容是指两个带电体分别带有异号电荷时，它们之间的电位差与它们两者之间的电荷量之比。
一般用C表示，单位为法拉（F）。
2. 电容的公式电容C的计算公式为：C = Q/V，其中Q表示电容器上的电荷，V表示电容器上的电位差。
3. 电容的意义电容是电器元件电学参数之一，是指电容器装有一定电荷时，电容器上的电压与电荷量的比值。
电容能够存储电荷，使电路在短时间内能够放电以及充电，是电路中不可或缺的元件。
二、电容的分类1. 固定电容和变量电容固定电容指的是电容值不可变的电容器，而变量电容指的是可以调节电容值的电容器。
2. 极板式电容和电介质式电容极板式电容是指由两个导体板构成的电容器，而电介质式电容则是利用电介质的电容性质来实现电容的存储。
3. 电解质电容和陶瓷电容电解质电容是指电容器的绝缘介质是电解质，它具有大的电容值以及较小的介质损耗，适用于直流工作电路；而陶瓷电容是指电容器绝缘介质是陶瓷，具有小的电容值和较大的介质损耗，适用于高频工作电路。
4. 固态电容和电解电容固态电容是由电解质涂层、铝箔和电介质薄膜组成的，可以实现超高电容密度；而电解电容是通过电解质的存在来存储电荷，其电容量大，但温度稳定性较差。
三、电容的工作原理电容利用导体之间存在电场来存储电荷，其存储电荷的量与电容器的电容值有关。
当在两个导体板之间加上电压时，其中一个导体板带正电荷，另一个导体板带负电荷，形成一个电场，电场中有电势能的储存。
四、电容的特性1. 零频率电容值电容器在不同频率下的电容值会有所不同，当频率为零时，称之为零频率电容值。
2. 耐压能力电容的耐压能力表示了电容器所能承受的最大电压值，如超过该电压值，容易造成电容故障。
3. 介质常数介质常数表示了电介质在储存电荷时的效率，介质常数越大，电容器的电容值也越大。
4. 温度稳定性电容的温度稳定性表示了电容器在不同温度下的电容值变化情况，温度稳定性好的电容器在不同温度下的电容值变化较小。
电感的伏安关系
电路分析基础——第二部分：6-6
1/5
6-6 电感的伏安关系
虽然电感是根据 —i 关系来定义的，如（6-15）式所示， 但在电路分析中，我们感兴趣的往往是元件的 VAR。
设电感如图6-14所示，当通过电感的电流变化时，磁链也 发生变化，根据电磁感应定律，电感两端产生感应电压；当电
流不变时，磁链不变，此时有电流但没电压。当电压与磁链参
t
u()d
t0
= i(t0) +
1 L
t
u()d
t0
t ≥ t0
（6-19）
电路分析基础——第二部分：6-6
4/5
（6-18）式告诉我们：在某个时刻 t 电感电流 i 的数值并不取决
于该时刻电压 u 的值，而是取决于从– 到 t 所有时刻的电压值，
也就是说与电压全部过去历史有关。 i(t) = 1 t u()d = (t)
电流来反映。
i(t) =
i(t0)+
1 L
t
u()d
t0
t ≥ t0
也就是说：某一时刻 t 时的电感电流 i(t) 取决于初始电流 i(t0)以
及在[t0，t] 区间所有的电压u(t)的值。
电路分析基础——第二部分：6-6
5/5
（6-17）式必须在 u、i 为关联参考方向时才能使用，这样 才能真正反映楞次定律——感应电动势试图阻止磁通的变化。
di(t) u(t) = – L
dt
电感的以上这种特性与电阻、电容元件完全不同，电阻是 有电压一定有电流，电容是电压的变化才能有电流；电感则是 电流变化才有电压。
（6-17）式表明：在某一时刻电感的电压取决于该时刻电感电 流的变化率。如果电流不变，那么 di /dt = 0 ，虽有电流，但电 压为零，因此，电感有通直流、阻交流的作用。

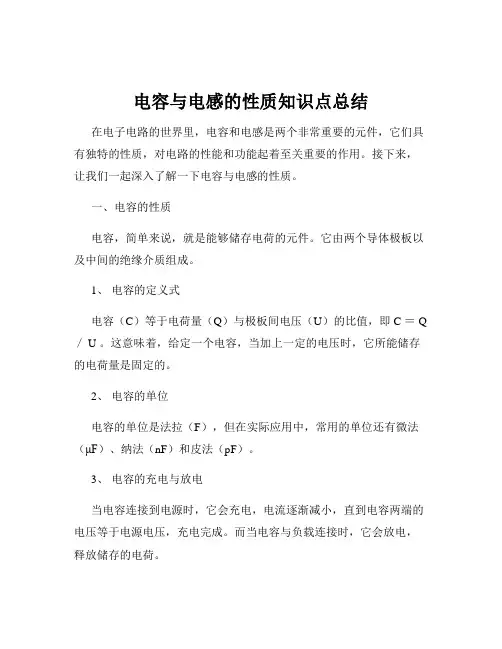

电容与电感的性质知识点总结
电容与电感的性质知识点总结在电子电路的世界里，电容和电感是两个非常重要的元件，它们具有独特的性质，对电路的性能和功能起着至关重要的作用。
接下来，让我们一起深入了解一下电容与电感的性质。
一、电容的性质电容，简单来说，就是能够储存电荷的元件。
它由两个导体极板以及中间的绝缘介质组成。
1、电容的定义式电容（C）等于电荷量（Q）与极板间电压（U）的比值，即 C ＝ Q ／ U 。
这意味着，给定一个电容，当加上一定的电压时，它所能储存的电荷量是固定的。
2、电容的单位电容的单位是法拉（F），但在实际应用中，常用的单位还有微法（μF）、纳法（nF）和皮法（pF）。
3、电容的充电与放电当电容连接到电源时，它会充电，电流逐渐减小，直到电容两端的电压等于电源电压，充电完成。
而当电容与负载连接时，它会放电，释放储存的电荷。
4、电容对电流的阻碍作用电容对交流电流呈现出一定的容抗（Xc），容抗的大小与电容值（C）和交流信号的频率（f）有关，其计算公式为 Xc ＝ 1 ／（2πfC) 。
频率越高，容抗越小，电容对电流的阻碍作用就越小；反之，频率越低，容抗越大，电容对电流的阻碍作用就越大。
5、电容的储能特性电容储存的能量（W）等于 1/2 × C × U²。
在充电过程中，电能被转化为电场能储存起来；放电时，电场能又被释放出来。
6、电容在滤波电路中的应用由于电容对交流信号的频率特性，它常被用于滤波电路中。
例如，在电源电路中，通过并联一个大电容，可以滤除低频噪声，使输出电压更加稳定；而在音频电路中，通过串联或并联不同电容，可以调整音频信号的频率响应。
7、电容的串联与并联多个电容串联时，总电容的倒数等于各个电容倒数之和；多个电容并联时，总电容等于各个电容之和。
二、电感的性质电感，是能够储存磁能的元件，通常由线圈组成。
1、电感的定义电感（L）是指当通过线圈的电流发生变化时，线圈产生的自感电动势（ε）与电流变化率（ΔI ／Δt）的比值，即 L ＝ε ／（ΔI ／Δt) 。
电容器的作用和特性是什么
电容器的作用和特性是什么电容器是电路中常见的元件之一，具有广泛的应用。
本文将介绍电容器的作用和特性，以及其在不同领域中的应用。
一、电容器的作用1. 电荷储存：电容器能够储存电荷。
当电容器两端施加电压时，正极会聚集正电荷，负极会聚集负电荷，形成电场。
电荷的积聚使得电容器的两板之间产生电压差，从而储存了电荷。
2. 电能储存和释放：电容器具有储存和释放电能的特性。
当电容器充电时，正极积聚正电荷，负极积聚负电荷，且电场强度逐渐增加。
电容器放电时，储存在电场中的电能会以电流形式释放出来。
3. 电流的传输和滤波：电容器可以传输交流电流。
在交流电路中，电容器能够传导电流，同时阻碍直流电流的通过。
此外，电容器还可以用于滤波，去除交流电路中的噪声和杂波。
二、电容器的特性1. 电容：电容是电容器的重要特性之一，它衡量了电容器储存电荷的能力。
电容的单位是法拉（F），常见的电容量有微法（μF）、毫法（mF）和皮法（pF）等。
2. 电压：电压是电容器两板之间的电位差，即电容器所能承受的最大电压。
超过电容器的额定电压会导致电容器击穿，出现故障。
3. 介质耐压：电容器的介质耐压是指电容器介质能够承受的最大电场强度。
超过介质耐压会导致介质击穿，损坏电容器。
4. 极性：极性是指电容器正负极板的标记或连接方式。
有些电容器是无极性的，可以正反随意连接；而有些电容器是有极性的，连接时必须按照标记连接。
三、电容器的应用1. 电子电路：电容器广泛应用于各种电子电路中。
例如，电容器可用于滤波电路、定时电路、振荡电路等。
在这些电路中，电容器的特性可以起到关键的作用。
2. 电源管理：电容器在电源管理中起着重要的作用。
电容器可以平稳输出电流，减少电源电压的波动，起到稳压和滤波的作用。
3. 通信系统：在通信系统中，电容器被用于耦合和解耦合电路。
它们可以实现信号的传输和隔离，提高通信质量。
4. 电力系统：电容器在电力系统中用于功率因数校正和电容器补偿。
电感器和电容器的模型

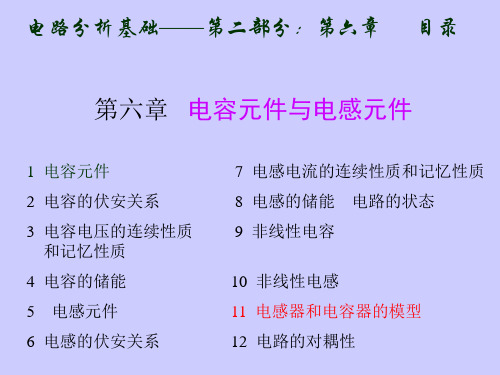

第六章 电容元件与电感元件
1 电容元件 2 电容的伏安关系 3 电容电压的连续性质
和记忆性质
4 电容的储能 5 电感元件 6 电感的伏安关系
7 电感电流的连续性质和记忆性质 8 电感的储能 电路的状态 9 非线性电容
10 非线性电感 11 电感器和电容器的模型 12 电路的对耦性
这一消耗现象是分 布于整个导线，我们可 以用电感串联电阻来表 示（图b）。
但是，线圈匝之间 存在分布电容，当信号 频率过高时，不能忽略。
R(a)
(b)
(c)
图6-28 电感线圈模型
电路分析基础——第二部分：6-11
2/2
在模型中我们用一个并联电容来表示，因 此完整的电感线圈模型应该是如图6-28c所示。
电容器可以用电容元件来作为模型，其准 确性比起电感器来要高的多。
但有些电容器的介质漏电损耗已经无法忽 略了，模型中我们用并联电导表示(图6-29b)。
R CL
图6-28(c)
同样，当信号频率
过高时，电流引起的分 布磁场就不能忽略，即 引线和电容电极板上的 分布电感就不能忽略。 为此，我们引入一串联 电感元件(图c)。
C
GC
L GC
(a)
(b)
(c)
图6-29 电容器的模型
电路分析基础——第二部分：6-11
1/2
6-11* 电感器和电容器模型
实际电器件可近似地用电路元件作为它的模型。工作条件 不同，同一个实际器件的模型可以不同。
把一个电感线圈看成是一个电感元件而用图6-28(a)所示模 型表示，一般来说，准确性比较差。电感线圈不仅存储能量， 也消耗能量。这是由于导线内阻造成的。

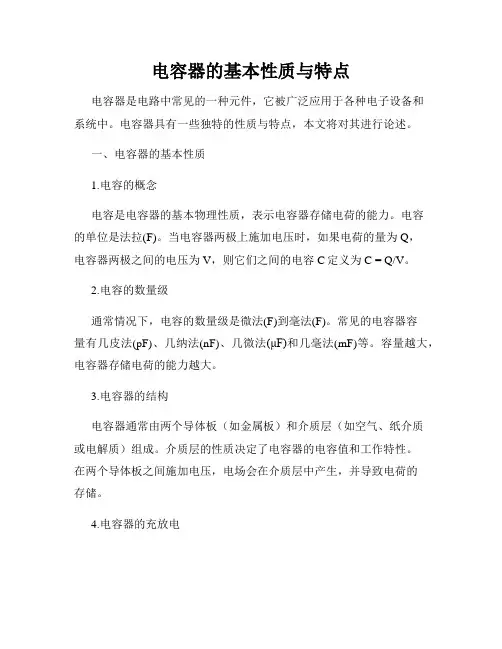

电容器的基本性质与特点
电容器的基本性质与特点电容器是电路中常见的一种元件，它被广泛应用于各种电子设备和系统中。
电容器具有一些独特的性质与特点，本文将对其进行论述。
一、电容器的基本性质1.电容的概念电容是电容器的基本物理性质，表示电容器存储电荷的能力。
电容的单位是法拉(F)。
当电容器两极上施加电压时，如果电荷的量为Q，电容器两极之间的电压为V，则它们之间的电容C定义为C = Q/V。
2.电容的数量级通常情况下，电容的数量级是微法(F)到毫法(F)。
常见的电容器容量有几皮法(pF)、几纳法(nF)、几微法(μF)和几毫法(mF)等。
容量越大，电容器存储电荷的能力越大。
3.电容器的结构电容器通常由两个导体板（如金属板）和介质层（如空气、纸介质或电解质）组成。
介质层的性质决定了电容器的电容值和工作特性。
在两个导体板之间施加电压，电场会在介质层中产生，并导致电荷的存储。
4.电容器的充放电电容器可以存储电荷，当充电时，它会吸收电流积累电荷；当放电时，电荷会从电容器释放为电流。
电容器具有充放电的特点，可以在电路中扮演能量存储与释放的重要角色。
二、电容器的特点1.频率响应特性电容器对信号频率的响应是一种重要特性。
在低频范围内，电容器的阻抗很大，对电流的传导能力较弱；而在高频范围内，电容器的阻抗迅速下降，成为电路中的“导线”。
这一特点使得电容器在滤波电路、耦合电路以及信号调整和修正中起到重要作用。
2.相位差特性在交流电路中，电容器对信号的传递引入了相位差。
当信号通过电容器时，输出信号的相位会与输入信号存在一定差异。
这个相位差的大小与信号频率和电容器的电容值有关。
相位差特性使得电容器在电路中具有相位校正和相位分离的功能。
3.电容器的极性部分电容器具有极性，如铝电解电容器和电解电容器。
这意味着它们只能在特定的电压极性下工作。
反向电压会导致电容器损坏，因此在应用中需要特别注意。
4.电容器的寿命电容器具有使用寿命，其使用寿命取决于电容器的结构和材料。
电容知识点笔记总结
电容知识点笔记总结一、电容的基本概念电容是指储存电荷的器件，是电子电路中常用的被动元件之一。
电容器由两个导体板和其间的绝缘材料组成，当两个导体板上分别带有相等但异号的电荷时，就产生了电场，这种导致器件两个导体板上的电荷储存的器件就是电容器，电场的大小与存储的电荷量成正比，与两板间距离成反比。
二、电容的基本参数1.电容量电容器的电容量是指储存单位电压下的电荷量，单位是法拉(F)。
通常用微法(F)和皮法(pF)来表示。
2.电压电容器两极之间的电压就是电压。
3.极性极性是指电容器两极之间的正负性。
三、电容的类型1.固定电容2.变压电容3.可变电容4.超级电容四、电容与电感的区别电容和电感是电路中的两个主要元件。
它们的性质和原理有着明显的区别。
1.储存物质不同：电容储存的是电荷，而电感储存的是能量。
2.阻抗性质不同：电容对直流电有阻抗，而对交流电没有阻抗；而电感对交流电有阻抗，对直流电没有阻抗。
五、电容的应用1.隔直耦合2.交流滤波3.信号耦合4.定时器5.调谐电路六、电容的充电和放电1.电容的充电当一个电容器和电源连接，电容器两极之间形成电场，极板上带有异号的电荷，在连接的一瞬间，电流从电源流入电容器，当电容器上的电场强度达到电源电压值时，电流为零，电容器被充满。
2.电容的放电当电容器上的电荷以电流的形式流出，电容器极板上的电荷减少，直至电容器上的电荷被耗尽。
七、电容的串联与并联1.电容的串联电容的串联就是将多个电容器的正极和负极依次相连接，串联时电容的总电压等于各电容的电压之和，总电容等于各电容的倒数之和。
2.电容的并联电容的并联是将多个电容器的正极和负极分别相连，并联时电容的总电压等于各电容的电压之和，总电容等于各电容的和。
八、电容的存储和延迟1.电容的存储电容器可以储存电荷和电能。
2.电容的延迟电容器对交流电有延迟作用，因为交流电的频率很高，在电流周期内电容器储存的电量有一定的延迟。
九、电容的特性1.电容器的自愈振动特性当电容器正负极器件电压变化太快时，电容器两极之间就会产生振荡。
电容的特性(精)
电容的特性:电容器是一种能储存电荷的容器．它是由两片靠得较近的金属片，中间再隔以绝缘物质而组成的．按绝缘材料不同，可制成各种各样的电容器.如：云母．瓷介．纸介，电解电容器等．在构造上，又分为固定电容器和可变电容器．电容器对直流电阻力无穷大，即电容器具有隔直流作用.电容器对交流电的阻力受交流电频率影响，即相同容量的电容器对不同频率的交流电呈现不同的容抗.为什么会出现这些现象呢?这是因为电容器是依靠它的充放电功能来工作的，如图1，电源开关s未合上时．电容器的两片金属板和其它普通金属板—样是不带电的。
当开关S合上时，如图2所示，电容器正极板上的自由电子便被电源所吸引，并推送到负极板上面。
由于电容器两极板之间隔有绝缘材料，所以从正极板跑过来的自由电子便在负极板上面堆积起来．正极板便因电子减少而带上正电，负极板便因电子逐渐增加而带上负电。
电容器两个极板之间便有了电位差，当这个电位差与电源电压相等时，电容器的充电就停上了．此时若将电源切断，电容器仍能保持充电电压。
对已充电的电容器，如果我们用导线将两个极板连接起来，由于两极板间存在的电位差，电子便会通过导线，回到正极板上，直至两极板间的电位差为零．电容器又恢复到不带电的中性状态,导线中也就没电流了．电容器的放电过程如图3所示．加在电容器两个极板上的交流电频率高，电容器的充放电次数增多；充放电电流也就增强；也就是说．电容器对于频率高的交流电的阻碍作用就减小,即容抗小,反之电容器对频率低的交流电产生的容抗大．对于同一频率的交流电电．电容器的容量越大，容抗就越小，容量越小,容抗就越大.第2讲:电容器的参数与分类在电子产品中，电容器是必不可少的电子器件，它在电子设备中充当整流器的平滑滤波、电源的退耦、交流信号的旁路、交直流电路的交流耦合等。
由于电容器的类型和结构种类比较多，因此，我们不仅需要了解各类电容器的性能指针和一般特性，而且还必须了解在给定用途下各种组件的优缺点，以及机械或环境的限制条件等。
电容元件和电感元件
例2-1 C =4F，其上电压如图(b)，试求
iC(t), pC(t)和 wC(t),并画出u波S 形。
+
+ iC
1
uS uC C
-
-
12
-1
34 t
(b) 解：
pC 4
12 -4
34
t
iC 4
12
-4
34 t
wC 2
0 1234 t
uS 1
12
-1
34 t
(b)
iC 4
12
-4
34 t
pC 4
1. 电容是动态元件 电容的电流与其电压对时间的变化率 成正比。假如电容的电压保持不变， 则电容的电流为零。电容元件相当于 开路(i=0)。
2. 电容是惯性元件 当i 有限时，电压变化率 必然有 限；电压只能连续变化而不能跳变。
3. 电容是记忆元件
电容电压u有“记忆”电流全部历史
的作用。取决于电流
u
线性时不变电容的特性
线性电容——特性曲线是通过坐标原点 一条直线，否则为非线性电容。时不 变——特性曲线不随时间变化，否则为 时变电容元件。
线性非时变电容元件的数学表达式：
Cq u
系数 C 为为只与元件本身有关的常 量，为直线的斜率，称为电容，表征 积聚电荷的能力。
单位是法[拉],用F表示。
电容元件的电压电流关系
定义：如果一个二端元件在任一时刻，
其磁链与电流之间的关系由
平
面上一条曲线所确定，则称此二端 元件
为电感元件。
符号和特性曲线：
斜率为L
i(t) L (t)
+ u (t) -
iБайду номын сангаас
电容元件与电感元件
第六章 电容元件与电感元件
§6-1 §6-2 §6-3 §6-4 §6-5 §6-6 §6-7
电容元件 电容元件的伏安关系 电容电压的连续性质和记忆性质 电容元件的储能 电感元件 电感元件的VAR 电容与电感的对偶性 状态变量
§6-2 电容元件的伏安关系
采用关联参考方向如图所示，则有 （1）微分形式
3、电容的记忆性质：电容电压对电流有记忆作用。
1 t uc (t ) ic ( )d C 它表明，在任一时刻t，电容电压uc是此时刻以前
的电流作用的结果，它“记载”了已往的全部历史，
所以称电容为记忆元件。相应地，电阻为无记忆元件。 1 t0 1 t uc (t ) ic ( )d ic ( )d C C t0 1 t uc (t0 ) ic ( )d C t0 只要知道电容的初始电压和t≥0时作用于电容的 电流，就能确定t≥0时的电容电压。
返 回 上 页 下 页
第六章 电容元件与电感元件
§6-1 §6-2 §6-3 §6-4 §6-5 §6-6 §6-7
电容元件 电容元件的伏安关系 电容电压的连续性质和记忆性质 电容元件的储能 电感元件 电感元件的VAR 电容与电感的对偶性 状态变量
§6-6 电感元件的VCR
对上式从-∞到t进行积分，并设uc(-∞)=0，得
设t0为初始时刻。如果只讨论t≥t0的情况，上式可改写为
1 uc (t ) C
其中，
1 t ic ( )d C t0 ic ( )d 1 t uc (t0 ) ic ( )d C t0 1 t0 uc (t0 )＝ ic ( )d ( ) C －
1 2 WC (t ) Cuc (t ) 2
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
开关断开后的电路如图(b)所示。此时由于t=0时刻电容 电流有界，电容电压不能跃变，由此得到
(a) t=0-的电路
图7-23
(b) t=0+的电路
uC (0 ) uC (0 ) 5V
此时电容电流与电阻R2的电流相同，由此求得
5V iC (0 ) i2 (0 ) 5A 1
图7-25
解：电容相当于开路，电感相当于短路。由此求得
uC (0 ) 1 2A 2V iL (0 ) 0A
开关转换后，电容电压不能跃变和电感电流不能跃变
uC (0 ) uC (0 ) 2V iL (0 ) iL (0 ) 0A
图 7(a) 电路是一个二阶电路，求解二阶微分方程时， 还需要知道t=0+时刻的另外一个初始条件
1 2 WC (t ) CuC (t ) 2
电容的储能取决于电容的电压，与电容电流值无关。
2．线性时不变电感元件的特性曲线是通过i-平面坐 标原点的一条直线，该直线方程为
在开关转换后的一瞬间 t=0+，根据电感电流和 电容电压不能跃变的连续性质，我们可以得到此时 刻的电感电流 iL(0+)= iL(0-) 和电容电压 uC(0+)=uC(0-)
用数值为iL(0+)的电流源代替电感以及用数值为
uC(0+)的电压源代替电容后，得到一个直流电阻电路， 由此电路可以求出t=0+时刻各电压电流值，根据这 些数值可以得到求解微分方程所需的初始条件。下 面举例加以说明。
例7-12 图7-22(a)电路中的开关断开已经很久，t=0时闭合
开关，试求开关转换前和转换后瞬间的电感电流和
电感电压。
图7-22 (a) t=0-的电路 (b) t=0+的电路
(a) t=0-的电路
(b) t=0+的电路
解：根据图(a)电路，写出KCL方程
i1 (0 ) iL (0 ) 2A
uL (0 ) u1 (0 ) R2iL (0 ) 0 1 1A 1V
值得注意的是电阻电压、电流可以跃变。例如电阻R1
上的电压由u1(0-)=1V变化到u1(0+)=0V。电阻R1的电流由 i1(0-)=1A变化到i1(0+)=u1(0+)/R1=0A。
例7-13 图7-23(a)电路中的开关闭合已经很久，t=0时断开 开关，试求开关转换前和转换后瞬间的电容电压和 电容电流。
电容电流由iC(0-)=0A变化到iC(0+)=-5A。 电阻R1的电流由i1(0-)=5A变化到i1(0+)=0A。
例7-14 图7-24(a)所示电路中的开关闭合已经很久，t=0时
断开开关，试求开关转换前和转换后瞬间的电容电 压和电感电流。
图7-24
解：在图(a)电路中，电容相当于开路，电感相当于短路。 如图(b)所示。由此求出电容电压和电感电流
得到
3 10V 6V 23 10V iL (0 ) 2A 2 3 u C (0 )
uC (0 ) uC (0 ) 6V iL (0 ) iL (0 ) 2A
例7-15 图7-25(a)所示电路原来已经达到稳定状态，t=0时 刻开关S1和S2发生转换。试求开关转换前和转换后 瞬间的电容电压和电感电流的初始值。
q Cu
电容的电压电流关系由以下微分或积分方程描述
duC (t ) iC (t ) C dt
1 uC ( t ) C
t
iC ( )d
由上式可见，电容电压随时间变化时才有电容电流。
若电容电压不随时间变化，则电容电流等于零，电容相当 于开路。
电容是一种动态元件，是一种有记忆的元件，又是一 种储能元件。电容的储能为
由于电感中通过恒定电流时，电感相当于短路，此时 的电感电流为
R1 1 iL (0－ ) 2A 2A 1A R1＋R2 2
图7-22
开关闭合后的电路如图(b)所示，由于t=0时刻，电感电 压有界，电感电流不能跃变，即
iL (0 ) iL (0 ) 1A
图7-22
为求t=0+时刻的电感电压，根据KVL方程求得
所讨论的电路均由直流电源驱动，并且在开 关转换前电路已经处于直流稳定状态，此时各电 压电流均为恒定数值。 由于电感中电流恒定时，电感电压等于零， 电感相当于短路；由于电容上电压恒定时，电容 电流等于零，电容相当于开路。我们用短路代替 电感以及用开路代替电容后，得到一个直流电阻 电路，由此电路可以求出t=0-的各电压电流。
图7-25
利用KCL和KVL求得电容电流iC(0+)和电感电压的初始 值uL(0+)
iC (0 ) i (0 ) iL (0 ) 10V uC (0 ) iL (0 ) 4A 2 uL (0 ) uC (0 ) iL (0 ) 1 2V 0 1V 2V
根据电容和电感的VCR方程，可以由以下公式求得
du C iC ( 0 ) u (0 ) (0 ) dt C diL u L (0 ) ' iL (0 ) (0 ) dt L
' C
(7 27) (7 28)
根据替代定理，用2V电压源替代电容，0A电流源替代 电感，得到图(b)所示电路。
图7-25
用式7－27和7－28可以求得
duC iC (0 ) 4A (0 ) 8V/s dt C 0.5F diL u L (0 ) 2 V (0 ) 2A/s dt L 1H
摘
要
1 ．线性时不变电容元件的特性曲线是通过 u-q 平面坐 标原点的一条直线，该直线方程为
图7-23
(a) t=0-的电路 (b) t=0+的电路
(a) t=0-的电路
图7-23
(b) t=0+的电路
解：在图(a)所示电路中，电容相当于开路。此时得到电容
电压
uC (0 ) u R2 (0 ) R2 10V R1 R2 1 10V 5V 2
此时电阻R1和R2的电流i1(0-)=i2(0-)=10V/2=5A。
