电容基本概念..
电容的原理及应用讲解
电容的原理及应用讲解一、电容的基本概念电容是电路中常见的一种 pass-device（耦合器件），具有储存电荷和储存能量的功能。
当两个导体间有电压差，且被一种绝缘介质隔开时，这种结构就形成了电容。
电容由两个电极和一个绝缘介质组成。
其中，两个电极可以是金属板、延展性的导电聚合物等，而绝缘介质可以是氧化铝、聚酰亚胺等。
二、电容的工作原理电容的工作原理基于两个重要概念：电荷和电压。
1. 电荷电荷是电容器的一个重要属性，描述了物体所带的电性。
电荷可以正或负，带电体之间的相互作用是由电荷决定的。
在电容中，当电荷积聚在电极上时，就会形成电场和电势差。
2. 电压电压是描述电场强度的物理量，代表了单位正电荷从一个点到另一个点所需的能量差。
在电容中，两个电极之间的电势差形成了电场，电场的强弱取决于电荷的数量和电容器的结构。
基于电荷和电压的概念，我们可以解释电容的工作原理了。
当电容上施加电压时，正电荷会聚集在一个电极上，而负电荷则聚集在另一个电极上。
这样，两个电极之间就产生了电场，电容器储存了一定数量的电荷和能量。
当电压去除时，电容会释放储存的电荷和能量。
三、电容的应用电容器在电路中有广泛的应用，下面列举了一些常见的应用场景：1. 能源储存电容器可以用来储存能量，常见的应用是在电子设备中作为备用电源。
当主电源出现故障时，电容器可以提供短暂的电能供应，防止数据丢失或设备损坏。
2. 信号滤波由于电容器有储存电荷和能量的能力，可以被用于信号滤波。
具体来说，电容器可以通过吸收高频信号而将其滤除，从而保留低频信号。
3. 电路解耦在大型集成电路中，不同的模块之间通常需要进行解耦。
电容器可以用来提供模块间的电能供应，防止一个模块的电压波动影响到其他模块的正常工作。
4. 感应器电容器可以被用作感应器，用于检测物体的接近程度或测量湿度。
通过测量电容的变化，可以获得相关物理量的信息。
5. 电路延迟电容器可以用作电路的延迟元件。
通过合理设计电容的数值和电路的连接方式，可以实现延迟信号传输的功能。
高中电容知识点总结
高中电容知识点总结1. 电容的基本概念电容是一种储存电荷和电能的器件，它由两个带电导体构成，中间用绝缘材料隔开。
通常使用希腊字母C表示电容，单位为法拉(F)。
电容可以储存电荷，并且当电压变化时，电容器能够释放或吸收电能。
电容的基本结构是由两个导体板组成，两个导体板之间有绝缘介质，可以储存电场能量。
导体板上的电荷量与电容器所储存的电荷量成正比，电容器中的电荷量和电压的关系可以用以下公式表示：Q = CV其中，Q表示电荷量，C表示电容，V表示电压。
2. 电容的分类根据电容器的结构和工作原理，电容可以分为固定电容和可变电容两大类。
固定电容包括电解电容、陶瓷电容、金属化聚腈膜电容等，它们具有固定的电容数值，不可调节。
可变电容包括电容二极管、电子可变电容等，它们的电容数值可以通过外部控制来调节。
3. 电容的工作原理电容的工作原理主要是基于两个导体板之间的电场储存能量。
当电压施加到电容器上时，电荷会在两个导体板之间产生积累，形成电场。
导体板上的电荷量与电容的数值成正比，而且电容数值与两个导体板之间的距离、导体板的面积和介质的介电常数也有关。
当电容器放电时，储存在电场中的能量会转化为电能，导体板上的电荷会流动，形成电流。
在交流电路中，电容器可以作为电流的导体，实现对电流的变化和调节。
在直流电路中，电容器则可以作为储能器件，储存和释放电能。
4. 电容的特性和参数电容的主要特性包括电容数值、漏阻和损耗。
电容的数值是指它所能储存的电荷量，通常用法拉(F)作为单位。
漏阻是指电容器表面和介质中的导电性，它会影响电容器的绝缘能力。
损耗是指电容器内部能量的损失，通常表现为电容器内部产生的热能。
除此之外，电容器还有频率响应特性和温度特性。
电容器对频率的响应通常是由介质的介电常数决定的，不同的介质对不同频率的信号有不同的响应。
温度特性是指电容器在不同温度下的电容数值变化和损耗变化，不同的电容器材料对温度的敏感程度有所不同。
5. 电容的应用电容作为一种重要的电子元件，在电子技术中有着广泛的应用。
电路基础原理电容的基本概念与特性
电路基础原理电容的基本概念与特性电容是电路中一种常见的元件，具有许多重要的应用。
它是一种能够存储电荷的被动元件，其电容量决定了其对电荷存储的能力。
本文将介绍电容的基本概念与特性，帮助读者更好地理解电路中的电容器。
一、电容的基本概念电容可以被定义为两个电极之间储存电荷的能力。
通常情况下，它由两个金属板构成，这两个金属板之间被一个绝缘材料（电介质）隔开。
当电容器连接到电源上时，电势差会导致电荷在两个金属板之间产生积累，形成一个电场。
电容的单位是法拉（F），它表示当电容器带有一伏特的电压时，储存的电荷量。
通常使用微法（μF）作为电容的单位，这表示储存的电荷量为一百万分之一库伦。
二、电容的特性1. 电容的充放电特性电容器可以通过连接到电源上进行充电，形成电场。
一旦电容器充满电荷，它将保持电荷不变，直到电源断开。
此时，电容器可以通过连接到一个电路上来释放储存的电荷。
2. 电容的电压-电荷关系电容的电压与其所储存的电荷量之间有线性关系，可以用公式 V =Q/C 来表示。
其中，V代表电压，Q代表电荷量，C代表电容。
3. 电容的瞬态响应电容对于电路的快速变化具有很强的响应能力。
在电路中，当存在电压或电流的瞬变时，电容可以瞬间储存或释放电荷。
4. 电容的频率依赖性电容对于频率的变化具有一定的依赖性。
当频率较低时，电容的阻抗较高，即电容器对电流的阻碍能力较强。
而当频率较高时，电容的阻抗较低，电容器对电流的阻碍能力较弱。
三、电容的应用1. 过滤器电容可以用作电路中的滤波器，通过储存和释放电荷来滤除电路中的杂散信号。
这在音频系统和通信设备中尤为重要，可以提高信号的品质和稳定性。
2. 能量储存电容可以用于能量的储存与传输。
例如，在较小的电子设备中，电容可以作为备用电源，供应电流以满足设备的瞬时能量需求。
3. 起动电动机电容可以用于启动高功率电动机，通过提供额外的能量来帮助电机起动。
一旦电机达到运转速度，电容器将断开并停止供应电流。
电容知识点总结高中
电容知识点总结高中一、基本概念1. 电容的定义电容是指两个带电体分别带有异号电荷时，它们之间的电位差与它们两者之间的电荷量之比。
一般用C表示，单位为法拉（F）。
2. 电容的公式电容C的计算公式为：C = Q/V，其中Q表示电容器上的电荷，V表示电容器上的电位差。
3. 电容的意义电容是电器元件电学参数之一，是指电容器装有一定电荷时，电容器上的电压与电荷量的比值。
电容能够存储电荷，使电路在短时间内能够放电以及充电，是电路中不可或缺的元件。
二、电容的分类1. 固定电容和变量电容固定电容指的是电容值不可变的电容器，而变量电容指的是可以调节电容值的电容器。
2. 极板式电容和电介质式电容极板式电容是指由两个导体板构成的电容器，而电介质式电容则是利用电介质的电容性质来实现电容的存储。
3. 电解质电容和陶瓷电容电解质电容是指电容器的绝缘介质是电解质，它具有大的电容值以及较小的介质损耗，适用于直流工作电路；而陶瓷电容是指电容器绝缘介质是陶瓷，具有小的电容值和较大的介质损耗，适用于高频工作电路。
4. 固态电容和电解电容固态电容是由电解质涂层、铝箔和电介质薄膜组成的，可以实现超高电容密度；而电解电容是通过电解质的存在来存储电荷，其电容量大，但温度稳定性较差。
三、电容的工作原理电容利用导体之间存在电场来存储电荷，其存储电荷的量与电容器的电容值有关。
当在两个导体板之间加上电压时，其中一个导体板带正电荷，另一个导体板带负电荷，形成一个电场，电场中有电势能的储存。
四、电容的特性1. 零频率电容值电容器在不同频率下的电容值会有所不同，当频率为零时，称之为零频率电容值。
2. 耐压能力电容的耐压能力表示了电容器所能承受的最大电压值，如超过该电压值，容易造成电容故障。
3. 介质常数介质常数表示了电介质在储存电荷时的效率，介质常数越大，电容器的电容值也越大。
4. 温度稳定性电容的温度稳定性表示了电容器在不同温度下的电容值变化情况，温度稳定性好的电容器在不同温度下的电容值变化较小。

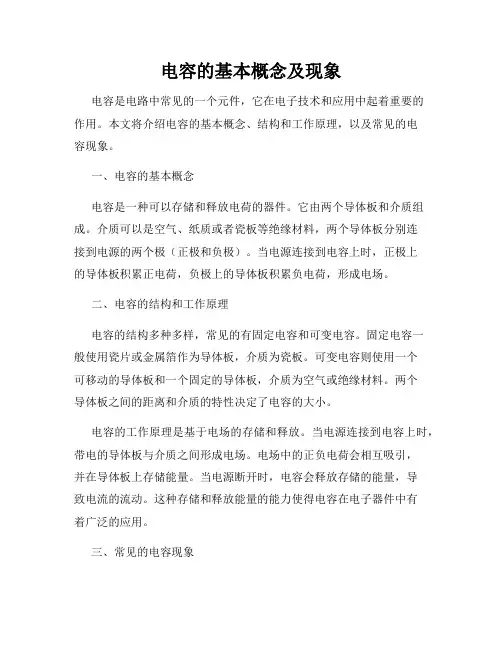

电容的基本概念及现象
电容的基本概念及现象电容是电路中常见的一个元件，它在电子技术和应用中起着重要的作用。
本文将介绍电容的基本概念、结构和工作原理，以及常见的电容现象。
一、电容的基本概念电容是一种可以存储和释放电荷的器件。
它由两个导体板和介质组成。
介质可以是空气、纸质或者瓷板等绝缘材料，两个导体板分别连接到电源的两个极（正极和负极）。
当电源连接到电容上时，正极上的导体板积累正电荷，负极上的导体板积累负电荷，形成电场。
二、电容的结构和工作原理电容的结构多种多样，常见的有固定电容和可变电容。
固定电容一般使用瓷片或金属箔作为导体板，介质为瓷板。
可变电容则使用一个可移动的导体板和一个固定的导体板，介质为空气或绝缘材料。
两个导体板之间的距离和介质的特性决定了电容的大小。
电容的工作原理是基于电场的存储和释放。
当电源连接到电容上时，带电的导体板与介质之间形成电场。
电场中的正负电荷会相互吸引，并在导体板上存储能量。
当电源断开时，电容会释放存储的能量，导致电流的流动。
这种存储和释放能量的能力使得电容在电子器件中有着广泛的应用。
三、常见的电容现象1. 充电和放电：当电压施加到电容上时，电容内的电荷会逐渐积累，导致电压上升。
这个过程称为电容的充电。
当电源断开时，电容会释放存储的能量，导致电流流动，电容的电压逐渐下降，这个过程称为电容的放电。
2. 电容的容量和电压关系：电容的容量指的是存储能量的能力，用法拉第（Farad）表示。
容量越大，表示能存储更多的电荷。
如果电容上的电压增加，存储的电荷也会相应增加。
3. 电容的频率特性：电容会随着电源频率的增加而变化。
在高频下，电容的等效串联电阻会减小，电容的容量会减小。
这就是所谓的电容的频率特性，也是设计电路时需要考虑的重要因素。
4. 电容的影响：电容在电子电路中起到滤波、耦合和去耦等作用。
在电源电路中，电容可以去除电源的纹波和噪声。
在放大电路中，电容可以耦合信号，将信号传递到下一个级联电路。
在跨越高频信号和直流信号的传输中，电容也充当了重要的角色。
电路中的电容工作原理
电路中的电容工作原理电容是电路中常见的一种元件，具有存储和释放电荷能量的能力。
本文将介绍电路中的电容工作原理，从基本概念、构造和工作方式等方面进行论述。
一、电容的基本概念电容是指由两个导体之间夹有一层绝缘体而构成的元件。
其中，两个导体分别称为电容的极板，绝缘体称为电容的介质。
电容的单位是法拉（F）。
二、电容的构造1. 构造要素电容的构造主要包括两个极板和介质。
极板可以是金属片或金属箔，在电容元件中通常采用薄金属箔制成，以增加电容的有效面积。
介质通常采用绝缘性能好、相对介电常数高的材料，如塑料薄膜或陶瓷。
2. 构造类型根据具体结构和用途，电容可以分为固定电容和可变电容两种类型。
固定电容的电容值是固定不变的，常见的有陶瓷电容、铝电解电容等；可变电容可以通过调节某些参数来改变电容值，主要有变容器和电容调节器等。
三、电容的工作方式电容作为一个存储能量的元件，其工作方式主要是通过存储和释放电荷来实现的。
1. 充电当电容与电源相连接时，如果电源为直流电源，极板之间就会形成电场。
在初始状态下，电容的两个极板上没有电荷。
当直流电源加在电容上时，正极板获得正电荷，负极板获得负电荷，电容开始充电。
充电的过程中，电信号将被储存于电容中。
2. 放电当电容充电后，如果直流电源关闭或与其他元件相连，电容就会开始放电过程。
在放电过程中，电容释放储存的电荷，将能量传递给连接电路。
理想条件下，电容的放电是以相同速率释放电荷的。
电容通过存储和释放电荷的工作方式，在电路中发挥着重要的作用。
常见的应用包括滤波电路、定时电路、串并联谐振电路等。
四、电容的使用注意事项1. 极性问题对于电容元件而言，极板之间具有正负极性，必须将正极板与正极连接，负极板与负极连接，否则可能会损坏电容或出现电路异常。
2. 电容的容量选择在设计电路时，需要根据电路要求选择合适的电容容量。
容量过大可能导致电容尺寸过大，成本增加；容量过小可能无法满足电路要求。
因此，需要在实际应用中进行合理选择。
电容的概念及计算方法
电容的概念及计算方法电容是物理学中的一个基本概念，用于描述电路中储存电荷能力的物理量。
它在电子学和电路设计中起着重要的作用。
本文将介绍电容的概念以及常用的计算方法。
一、电容的概念电容是指电路中储存电荷的能力，它是由两个带电体之间的绝缘介质隔开的电容器组成。
电容器的两个电极分别带有正负电荷，在外加电压的作用下，电荷会在电容器中积累。
电容的单位为法拉（F）。
二、电容的计算方法1. 平板电容器的电容计算平板电容器是一种简单的电容器，由两块平行的金属板构成，之间由绝缘材料隔开。
设电容器的板间距为d，绝缘介质的介电常数为κ，则平板电容器的电容C可以通过以下公式计算：C = κε0(S/d)其中，S为平板电容器的电极面积，ε0为真空中的电容率，其值约为8.85×10^-12 F/m。
2. 圆柱形电容器的电容计算圆柱形电容器由一对同轴的金属圆柱体构成，之间用绝缘材料隔开。
设内圆柱体的半径为a，外圆柱体的半径为b，长度为l，则圆柱形电容器的电容C可以通过以下公式计算：C = 2πκε0l/ln(b/a)3. 球形电容器的电容计算球形电容器由导体球和绝缘球壳构成。
设导体球的半径为a，绝缘球壳的内半径为b，外半径为c，则球形电容器的电容C可以通过以下公式计算：C = 4πκε0abc/(bc-ac)4. 多个电容器的串并联计算在实际电路中，常常会遇到多个电容器的串联和并联情况。
串联电容器的总电容可以通过以下公式计算：1/C总 = 1/C1 + 1/C2 + 1/C3 + ...并联电容器的总电容可以通过以下公式计算：C总 = C1 + C2 + C3 + ...三、总结电容是电路中储存电荷能力的物理量，常用单位为法拉。
电容的计算方法根据不同类型的电容器而有所差异，如平板电容器、圆柱形电容器和球形电容器。
对于多个电容器的串并联情况，可以使用相应的公式进行计算。
了解电容的概念及计算方法对于电子学和电路设计非常重要，能够帮助我们更好地理解和应用电容器在电路中的作用。
mlcc电容基础知识
MLCC电容基础知识一、电容基本概念电容是电子设备中常用的元件，主要用于储存电能。
电容的基本单位是法拉，常用的单位还有微法和皮法。
电容由两个平行金属板组成，相对的两个板之间加入绝缘物质，从而储存电能。
电容的特性主要包括隔直通交、储能、滤波等。
二、MLCC电容特点MLCC（多层陶瓷电容）是一种微型化、高容值、低成本、可靠性高的电子元件，其优点包括以下几点：1. 高容值：由于采用了多层结构，MLCC的容值可以做得很大，最高可达数万法拉。
2. 微型化：MLCC的体积小，尺寸精度高，可以满足现代电子设备对元件微型化的要求。
3. 低成本：MLCC的制造成本较低，价格相对较低，有利于降低电子设备的成本。
4. 高可靠性：MLCC的电气性能稳定，温度系数小，寿命长，可靠性高。
5. 良好的温度稳定性：MLCC的温度系数较小，可以在较宽的温度范围内保持稳定的电气性能。
三、MLCC电容分类根据其应用领域的不同，MLCC电容可以分为以下几类：1. 常规型MLCC：主要用于一般电子产品中，如通信设备、消费电子产品等。
2. 高压型MLCC：用于高压电路中，其容量和耐压值都较高。
3. 特种陶瓷型MLCC：具有一些特殊性能的陶瓷材料制成，如微波介质陶瓷等。
4. 高频型MLCC：主要用于高频电路中，其电气性能稳定且损耗较低。
四、MLCC电容应用MLCC电容因其具有多种优点，应用广泛。
其主要应用于以下几个方面：1. 通信设备：通信设备中需要大量的电容来滤波、耦合、去耦等，MLCC电容的高频性能好、可靠性高、成本低等特点使其成为通信设备的首选电容。
2. 计算机主板：计算机主板上的数字电路中需要大量的电容来滤波和去耦，MLCC电容的小型化和高容值等特点使其成为计算机主板上的首选电容。
3. 汽车电子：汽车电子中的电路需要承受高温和振动等恶劣环境条件，MLCC电容的高可靠性和高稳定性等特点使其成为汽车电子中的首选电容。
4. 工业控制：工业控制中的电路需要高精度和高稳定性等特点，MLCC 电容的温度稳定性好和容量范围广等特点使其成为工业控制中的首选电容。
