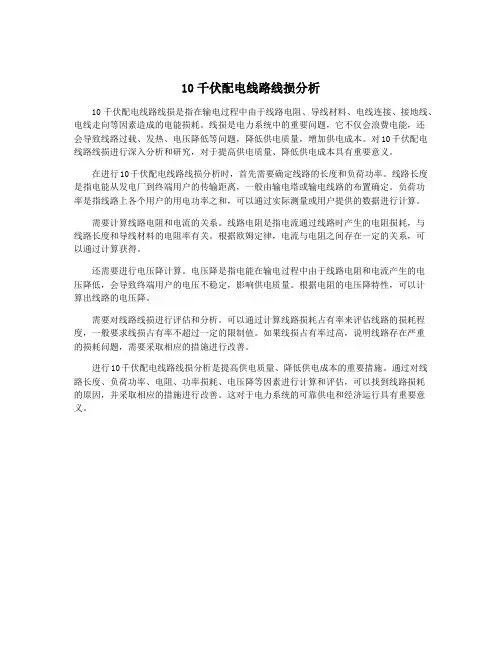

10千伏配电线路线损分析

10千伏配电线路线损分析
伴随着社会经济的进一步发展，我国电网建设可谓是遍布全国每一个角落。

鉴于电网线路、变压器等均有一定的电阻，对电流传输产生了一些不良影响，主要表现在消耗一定的热量，造成线路出现了电能损耗。

10k V配电线路作为主要线路之一，线损因素造成的电能损耗量较大，影响到了供电企业经济效益的增长。

标签：10千伏;配电线路;线损
1 10 kV配电线路线损现状
1.1 配电网结构方面
配电网结构方面的线损主要表现在配电网规划设计、配电网运行方式、配电网变压器自身等方面。

配电网规划设计问题主要为供电线路路径不合理，电缆选取不经济，负荷中心设置不相宜，负荷点过于分散等。

如部分城市中心区域或拆迁征地成本过高区域，无法满足配电网规划设计要求，导致配电网供电线路供电路径迂回问题;未充分考虑线路下客户用电负荷容量和未来发展空间，导致配电网输电线缆截面与输送电量（导线载荷）不相匹配的问题;因城市建设原因无法将负荷中心设置在线路供电的合适区位，造成线路末端负荷较大问题。

在配电网运行方式方面，10 kV配电线路通常选取的是“手拉手”线路供电方式，即供电来源不同的两条线路通过联络开关实现荷转供的运行方式。

此种方式虽然规避了大量故障停电及投诉风险，但在转带记录信息沟通不够及时的情况下，易造成营销专业的多个数据运行系统无法获得线路转带信息，出现错误统计售电量的问题。

因配电网改造资金的原因，配电网变压器未能实现新技术、新工艺、新设备全面覆盖，也会导致无法彻底消除技术线损对10 kV配电线路线损影响的问题。

1.2 配电网设备方面
配电网设备方面的线损主要表现在线路三相电压不平衡、线路三相电流不平衡、线路无功影响过大和线路谐波含量过高等。

线路三相电压不平衡问题是指某一相相电压出现下降、突变为0或断线等现象，导致10 kV配电线路三相电压不平衡，进而影响线路线损。

线路三相电流不平衡问题是指客户侧出现单相负载不平衡、中性点线路电位漂移导致中性线电流偏高、线路总功率损耗增加等现象，进而造成线损偏高。

三相电流不平衡影响的不仅仅是线路线损，还有电网安全方面，例如影响线路电压不稳定、波形失真、引起电涌、产生尖波、瞬时过电压或暂态过电压等。

线路无功影响过大问题是指客户侧感性负荷设备较多，部分客户对无功投入不足或无功补偿设备不能实现自动投切，导致客户侧无功影响线路电压下降，从而影响线路线损。

线路谐波含量过高问题是指客户侧非线性负载类自身产生谐波的设备投入增多，在客户侧使用中虽然对其自身无太大影响，但谐波尤其是高次谐波由客户侧进入供电侧时，产生附加损耗，造成输电线路损耗偏高。

1.3 计量设备及管理方面
计量设备及管理方面的线损主要有关口计量、客户侧计量设备、计量采集、计量设备差错、窃电及违约用电问题等。

关口计量问题是指关口的电能计量装置数据即线路线损中的供电量，因线损电量为线路供电量减去线路售电量所得，所以供电量统计的准确率直接影响线损计算。

客户侧计量设备问题是指客户侧电能计量装置老化、故障或错误直接影响线路线损中的售电量，售电量则是线损计算的重要因素。

计量采集问题是指采集数据质量会影响营销业务应用系统和用电信息采集系统对线路线损计算的准确率。

计量设备差错问题是指因客户侧错误接线、电压失压、互感器搭配不合理、过负荷和其他计量故障导致的问题，均会对线路线损统计中的售电量造成少计、漏计，进而影响线损计算结果。

窃电及违约用电问题是指窃电问题为直接降低客户侧售电量的影响要素，违约用电中高价低接和超容用电也会导致客户侧售电量的损失。

2 10k V配电线路线损因素分析
2.1线路设计不合理
纵观10k V配电线路的设计，时常出现配电变压器放置位置设计不合理这一问题，简单来说电路中的电源点减少，造成户家接电需要采取树状连接方式，从而出现了供电半径过大这一问题。

在供电半径过大的情况下，必然会出现线路延长，或者是线路曲折来回这一问题，增加输电距离，从而产生了更大的线路损耗。

另外，配电线路不合理的运行，会使得10k V配电线路长时期处于超负荷、空载状态下，这也是出现线路线损的一个重要因素。

2.2 配网消耗
10k V配电线路一旦出现变压器容中负荷量大，配电线路用电负荷量小这一情况，将会有大量电能未能得到充分利用，徒增电能损耗。

反之一旦配电线路变压器中负荷量较小，将会出现空载这一问题，势必会引起线路的轻载，最终引起线路与变压器损耗。

另外，配电线路时常出现变压器三相负荷不平衡这一问问题，导致电流值不断增加，也会增加线损。

2.3计量偏差
供电企业在完成10k V配电线路敷设之后，并没有做好后续的计量设备定期维修工作，造成老化或者是一些损坏的设备没有得到及时更换，一样会增加配电线路损耗，同时设备未进行定位检修，会影响到用户用电质量。

具体表现在用电计量出现误差，例如表计卡盘、计量表烧坏等，均会造成大量电量流失，也就是增加配电线损，不仅仅影响了用户用电安全与质量，还影响到供电企业经济效益的增长。

310k V配电线路降损措施
3.1经济运行变压器
一旦变压器引起的线损，占据了总线路损耗的33%以上时，可以得出变压器线损为主要线损这一结论。

基于用户缺乏无功补偿意识，就需要通过变压器做好与之相适应的无功补偿，减少无功功率问题的出现，以此减少变压器损耗。

此外，变压器性能的提升，也可以有效减少线损，主要是借助现代新技术的应用，确保电网输电功率不变的基础上，尽可能提高配电网无功功率因数，有效增加无功补偿，以此切实提高配电网的电能传输能力。

3.2优化配置配电网结构
针对10k V配电网中线路设计不合理造成线损问题，需要对10k V配电网线路进行改造，不断优化配电线网的结构，确保10k V配电线路具有一个良好的运行环境。

首先，相关工作人员需要全面调查10k V配电线路中的电源点，针对一些不合理的电源点需要进行线路改造，对于一些无法重新设置并供电线路较长的线路，就需要适当增设电源点。

然而在此需要引起注意的是一些超负荷线路，需要通过增设电源点，以此减少超负荷问题引起的线损。

其次，针对变压器出现的三相负荷不平衡问题，就需要结合实际需求，优化重新调整变压器的三相负荷。

此外，针对高峰用电与低谷用电时期产生的线损，需要采用双回路方法，有效降低配电线路线损。

3.3加强计量管理工作
针对计量偏差问题，供电企业需要设置专门部门，专门负责计量工作，同时建立一支高素质、专业技术能力强的检修队伍，切实做好检修工作，以此避免计量设备出现设备引起线损的增加，切实提高10k V配电线路供电可靠性。

另外，供电企业为了加强计量管理工作，除了人员、机构完善的之外，还需要切实完善相应的规章制度，并且落實责任制，以此保障计量设备管理工作的落实，为保障线路供电可靠性奠定夯实的基础。

结论
综上所述，10k V配电线路线损问题一直是供电企业相关人员最为困扰的问题，主要原因在于线损不仅仅影响到企业经济效益的增长，还影响到用户用电可靠性。

因此，供电企业需要加强管理，在明确10k V配电线路线损原因的基础上，通过优化配置变压器等方式，有效降低线损。

参考文献：
[1] 曾楚云.10kV配电线路线损因素与降损方案研究[J].现代国企研究，2018（04）：123.
[2] 仲娜.10kV配电线路线损原因及防范策略分析[J].科技创新与应用，2018（28）：187.
[3] 钱洲.10kV配电线路线损分析及降损措施[J].电子技术与软件工程，2018（14）：255.。
