AWG线规[1]
AWG线规—导线外径(MM)与电流(A)对照
导线线径与电流规格表导线的阻抗与其长度成正比，与其线径成反比。
请在使用电源时，特别注意输入与输出导线的线材与线径问题。
以防止电流过大使导线过热而造成事故。
常用的从1平方毫米开始： 1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240平方毫米；不常用的有：0.5、0.75、300、400、500平方毫米等。
下面是铜线在不同温度下的线径所能承受的最大电流表格。
铜线温度（摄氏度） 60℃75℃85℃90℃线 径 （大 约 值） （平方毫米）电流（A） 2．5 20 20 25 25 4．0 25 25 30 30 6．0 30 35 40 40 8．0 40 50 55 55 14 55 65 70 75 22 70 85 95 95 30 85 100 100 110 38 95 115 125 130 50 110 130 145 150 60 125 150 165 170 70 145 175 190 195 80 165 200 215 225 100195 230250260导线线径一般按如下公式计算：铜线： S= IL / 54.4*U` 铝线： S= IL / 34*U`式中：I——导线中通过的最大电流（A）L——导线的长度（m）U`——充许的电源降（V）S——导线的截面积（mm2）说明：1、U`电压降可由整个系统中所用的设备（如探测器）范围分给系统供电用的电源电压额定值综合起来考虑选用。
2、计算出来的截面积往上靠。
美规：AWG与mm对照表近似类比：(依次为1/3的关系)1 AWG=7.5mm10 AWG=2.5mm20 AWG=0.8mm30 AWG=0.20mm只用记住10号线规为2.5mmAWM=Appliance Wiring MaterialAWG=American Wring Gauge.成常用二方式: NO.28一般也写成28AWG,芯线的改種1. 0.322/12. 0.127/7.也写成36AWG/7.。
AWG线规
4,8800
18,7038
7
0,1443
3,6650
10,5496
0,1760
4,4700
15,6930
8
0,1285
3,2640
8,3674
0,1600
4,0600
12,9462
9
0,1144
2,9060
6,6326
0,1440
3,5600
9,9538
10
0,1019
2,5880
5,2604
0,0480
1,2200
1,1690
19
0,0359
0,9119
0,6531
0,0400
1,0200
0,8171
20
0,0320
0,8128
0,5189
0,0360
0,9140
0,6561
21
0,0285
0,7240
0,4117
0,0320
0,8130
0,5191
22
0,0253
0,6426
0,3243

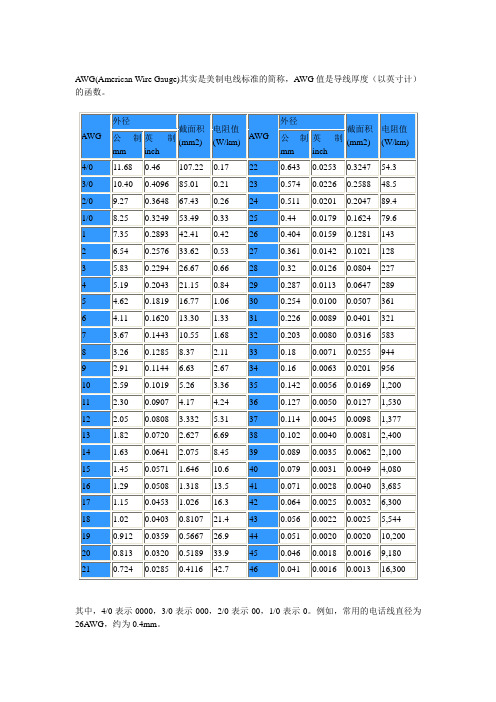

AWG(American Wire Gauge)其实是美制电线标准的简称，AWG值是导线厚度（以英寸计）的函数。
AWG
外径
截面积
(mm2)
电阻值
(W/km)
AWG
外径
截面积
(mm2)
电阻值
(W/km)
公制mm
英制inch
公制mm
英制inch
4/0
11.68
0.46
107.22
0.17
22
0.643
0.0253
美标AWG线规尺寸
业界线径的粗细是以号数(xxAWG)来表示的，数目越小表示线径愈粗，所能承载的电流就越大，反之则线径越细，耐电流量越小。
例如说：12号的耐电流量是20安培，最大承受功率是2200瓦，而18号线的耐电流量则是7安培，最大承受功率是770瓦。
为什么AWG号数越小直径反而越大？如这么解释你就会明白，固定的截面积下能塞相同的AWG线的数量，如11#AWG号数可塞11根而15#AWG号数可塞15根，自然的15#AWG的单位线径就较小。
美规线径值单一导体或群导体【各正值或负值】的线径值(Gauge)是以圆或平方厘米(mm2) 量测而得，平方厘米不常用在量测线径值，由于牵涉到不正确，因一般大部份的导体形体，包含长方形及其他怪异形状。
因此我们拿全部的量测以圆平方厘米(c/m)为参考值
换算后的常用AWG和线径值，如下：群导体计算的方法或公式：加上单一导体的线径值总和，并比较上表求得。
如果值落入两者之间，取比较少的值。
如: 40股群导体线的线径值为，如每一芯为24 Guage = 40 x 405 c/m = 16，200 c/m = 9 AWG( 得出值落入12960c/m和16440c/m之间)
快速求得线径值的方法：
两条(AWG)相加时，该单一线径值减3. 比如: 2 x 18 AWG = (18-3=) 15 AWG 三条(AWG)相加时，该单一线径值减5. 比如: 3 x 24 AWG = (24-5=) 19 AWG 四条(AWG)相加时，该单一线径值减6. 比如: 4 x 10 AWG = (10-6=) 04 AWG 请记得“快速求得线径值的方法” 一些案例也许边际会不正确，只采用此方式为大原则.。
AWG线规相关知识
AWG线规相关知识sunyi2046 发表于: 2007-9-03 16:02 来源: 外贸验货员网业界线径的粗细是以号数(xxAWG)来表示的，数目越小表示线径愈粗，所能承载的电流就越大，反之则线径越细，耐电流量越小。
例如说：12号的耐电流量是20安培，最大承受功率是2200瓦，而18号线的耐电流量则是7安培，最大承受功率是770瓦。
为什麼AWG号数越小直径反而越大？如这麼解释你就会明白，固定的截面积下能塞相同的AWG线的数量，如11#AWG号数可塞11根而15#AWG号数可塞15根，自然的15#AWG的单位线径就较小。
美规线径值单一导体或群导体【各正值或负值】的线径值(Gauge)是以圆或平方厘米(mm2) 量测而得，平方厘米不常用在量测线径值，由於牵涉到不正确，因一般大部份的导体形体，包含长方形及其他怪异形状。
因此我们拿全部的量测以圆平方厘米(c/m)为参考值换算后的常用AWG和线径值，如下：#AWG号数 mm 直径厘米圆平方厘米(c/m)8 3.264 164409 2.906 1296010 2.588 1038011 2.305 823412 2.053 653014 1.628 411015 1.450 325716 1.291 258017 1.150 204818 1.024 162019 0.9116 128821 0.7229 81022 0.6438 64523 0.5733 509.424 0.5106 40533 0.1798 50.13群导体计算的方法或公式：加上单一导体的线径值总和，并比较上表求得。
如果值落入两者之间，取比较少的值。
40股群导体线的线径值为，如每一芯为24 Guage = 40 x 405 c/m = 16，200 c/m = 9 AWG(得出值落入12960c/m和16440c/m之间)快速求得线径值的方法：两条(AWG)相加时，该单一线径值减3. ex. 2 x 18 AWG = (18-3=) 15 AWG 三条(AWG)相加时，该单一线径值减5. ex. 3 x 24 AWG = (24-5=) 19 AWG 四条(AWG)相加时，该单一线径值减6. ex. 4 x 10 AWG = (10-6=) 04 AWG请记得“快速求得线径值的方法” 一些案例也许边际会不正确，只採用此方式为大原则标准参照：线规对照表中国、国际电工委员会、德国、SWG/AWG线规对照表中国线规GB 国际电工线规IEC 德国标准线规DIE英国SWG标称直径mm美国AWG标准直径mm标称直径mm 标称直径mm 标称直径mm0.020 0.020 0.020 52 0.0200.022 0.0220.025 0.025 0.025 50 0.025 50 0.0250.028 0.0280.032 0.032 0.032 49 0.031 48 0.0320.036 0.036 47 0.035 0.040 0.040 0.040 48 0.041 46 0.041 0.045 0.045 45 0.045 0.050 0.050 0.050 47 0.051 44 0.050 0.056 0.056 46 0.061 43 0.056 0.063 0.063 0.063 45 0.071 42 0.063 0.071 0.071 0.071 44 0.081 41 0.071 0.080 0.080 0.080 43 0.071 40 0.079 0.090 0.090 0.090 42 0.102 39 0.089 0.100 0.100 0.100 41 0.112 38 0.101 0.112 0.112 0.112 40 0.122 37 0.113 0.125 0.125 0.125 39 0.132 36 0.127 0.140 0.140 0.140 38 0.152 35 0.143 0.160 0.160 0.160 37 0.173 34 0.1600.180 0.180 0.180 36 0.1930.180 35 0.213 330.200 0.200 0.200 34 0.234 32 0.202 0.224 0.224 0.224 33 0.245 31 0.227 0.250 0.250 0.250 31 0.295 30 0.2550.280 0.280 0.280 30 0.315 29 0.286 0.315 0.315 0.315 29 0.345 28 0.321 0.355 0.355 0.355 28 0.376 27 0.361 0.400 0.400 0.400 27 0.417 26 0.405 0.450 0.450 0.450 26 0.457 25 0.455 0.500 0.500 0.500 25 0.5080.560 0.560 24 0.5590.600 0.600 23 0.610 24 0.511 0.630 0.630 0.630 23 0.574 0.710 0.710 0.710 22 0.642 0.750 0.750 0.750 21 0.724 0.800 0.800 0.800 22 0.711 0.812 0.850 0.850 0.850 21 0.813 200.900 0.900 0.900 20 0.914 19 0.9110.950 0.950 0.9501.000 1.000 1.000 18 1.024 1.060 1.060 1.060 19 1.0161.120 1.120 1.120 17 1.151 1.180 1.180 1.1801.250 1.250 1.250 18 16 1.290 1.320 1.320 1.320 1.2191.400 1.400 1.400 17 15 1.450 1.500 1.500 1.500 1.4221.600 1.600 1.600 14 1.628 1.700 1.700 1.700 16 1.6261.800 1.800 1.800 13 1.8291.900 1.900 1.900 15 1.8292.000 2.000 2.000 12 2.052 2.120 2.120 2.120 14 2.0322.240 2.240 2.240 11 2.300 2.360 2.360 2.360 13 2.3372.500 2.500 2.500 12 2.642 10。
AWG与mm对照表
表一：AWG与mm对照表近似类比：(依次为1/3的关系)1 AWG=7.5mm10 AWG=2.5mm20 AWG=0.8mm30 AWG=0.20mm只用记住10号线规为2.5mmAWM=Appliance Wiring MaterialAWG=American Wring Gauge.NO.28一般也寫成28AWG,芯線的構成常用二種方式:1. 0.322/12. 0.127/7.也寫成36AWG/7.AWG(American Wire Gauge)是美制电线标准的简称，AWG值是导线厚度（以英寸计）的函数。
换算后的常用AWG和线径值，如下：#AWG号数 mm直径厘米圆平方厘米(c/m)8 3.264 16 4409 2.906 1 296010 2.588 1038 011 2.305 823 412 2.053 653014 1.628 411015 1.450 325 716 1.291 258017 1.150 204818 1.024 162019 0.9116 128821 0.7229 81022 0.6438 64523 0.5733 509.424 0.5106 40533 0.1798 50.13群导体计算的方法或公式：加上单一导体的线径值总和，并比较上表求得。
如果值落入两者之间，取比较少的值。
40股群导体线的线径值为，如每一芯为24 Guage = 40 x 405 c/m = 16，200 c/m = 9 AWG(得出值落入12960c/m和16440c/m之间)快速求得线径值的方法：两条(AWG)相加时，该单一线径值减3. ex. 2 x 18 AWG = (18-3=) 15 AWG三条(AWG)相加时，该单一线径值减5. ex. 3 x 24 AWG = (24-5=) 19 AWG四条(AWG)相加时，该单一线径值减6. ex. 4 x 10 AWG = (10-6=) 04 AWG请记得“快速求得线径值的方法” 一些案例也许边际会不正确，只采用此方式为大原则有很多用户对美国AWG线规与公制、英制单位对照AWG（American Wire Gauge），也被称作布朗/夏普线规（Brown/Sharpe wire gauge），在美国，从1857年开始就被作为一种标准的线规使用，它广泛应用于圆柱体，立方体，有色金属及电力控制线的直径测量，它的截面积决定了导体的载流能力。
线缆的AWG与mm对照表
表一：AWG与mm对照表近似类比：(依次为1/3的关系)1 AWG=7.5mm10 AWG=2.5mm20 AWG=0.8mm30 AWG=0.20mm只用记住10号线规为2.5mmAWM=Appliance Wiring MaterialAWG=American Wring Gauge.NO.28一般也寫成28AWG,芯線的構成常用二種方式:1. 0.322/12. 0.127/7.也寫成36AWG/7.AWG(American Wire Gauge)是美制电线标准的简称，AWG值是导线厚度（以英寸计）的函数。
换算后的常用AWG和线径值，如下：#AWG号数 mm直径厘米圆平方厘米(c/m)8 3.264 16 4409 2.906 1 296010 2.588 1038011 2.305 823412 2.053 653014 1.628 411015 1.450 325716 1.291 258017 1.150 204818 1.024 162019 0.9116 128821 0.7229 81022 0.6438 64523 0.5733 509.424 0.5106 40533 0.1798 50.13 群导体计算的方法或公式：加上单一导体的线径值总和，并比较上表求得。
如果值落入两者之间，取比较少的值。
40股群导体线的线径值为，如每一芯为24 Guage = 40 x 405 c/m = 16，200 c/m = 9 AWG(得出值落入12960c/m和16440c/m之间)快速求得线径值的方法：两条(AWG)相加时，该单一线径值减3. ex. 2 x 18 AWG = (18-3=) 15 AWG三条(AWG)相加时，该单一线径值减5. ex. 3 x 24 AWG = (24-5=) 19 AWG四条(AWG)相加时，该单一线径值减6. ex. 4 x 10 AWG = (10-6=) 04 AWG请记得“快速求得线径值的方法” 一些案例也许边际会不正确，只采用此方式为大原则有很多用户对美国Omega热电偶线的线规不是很清楚，下面提供线规对照表，AWG线规与公制、英制单位对照AWG（American Wire Gauge），也被称作布朗/夏普线规（Brown/Sharpe wire gauge），在美国，从1857年开始就被作为一种标准的线规使用，它广泛应用于圆柱体，立方体，有色金属及电力控制线的直径测量，它的截面积决定了导体的载流能力。
线缆的AWG与mm对照表
表一：AWG与mm对照表近似类比：(依次为1/3的关系)1 AWG=7.5mm10 AWG=2.5mm20 AWG=0.8mm30 AWG=0.20mm只用记住10号线规为2.5mmAWM=Appliance Wiring MaterialAWG=American Wring Gauge.NO.28一般也寫成28AWG,芯線的構成常用二種方式:1. 0.322/12. 0.127/7.也寫成36AWG/7.AWG(American Wire Gauge)是美制电线标准的简称，AWG值是导线厚度（以英寸计）的函数。
换算后的常用AWG和线径值，如下：#AWG号数 mm直径厘米圆平方厘米(c/m)8 3.264 16 4409 2.906 1 296010 2.588 1038011 2.305 823412 2.053 653014 1.628 411015 1.450 325716 1.291 258017 1.150 204818 1.024 162019 0.9116 128821 0.7229 81022 0.6438 64523 0.5733 509.424 0.5106 40533 0.1798 50.13 群导体计算的方法或公式：加上单一导体的线径值总和，并比较上表求得。
如果值落入两者之间，取比较少的值。
40股群导体线的线径值为，如每一芯为24 Guage = 40 x 405 c/m = 16，200 c/m = 9 AWG(得出值落入12960c/m和16440c/m之间)快速求得线径值的方法：两条(AWG)相加时，该单一线径值减3. ex. 2 x 18 AWG = (18-3=) 15 AWG三条(AWG)相加时，该单一线径值减5. ex. 3 x 24 AWG = (24-5=) 19 AWG四条(AWG)相加时，该单一线径值减6. ex. 4 x 10 AWG = (10-6=) 04 AWG请记得“快速求得线径值的方法” 一些案例也许边际会不正确，只采用此方式为大原则有很多用户对美国Omega热电偶线的线规不是很清楚，下面提供线规对照表，AWG线规与公制、英制单位对照AWG（American Wire Gauge），也被称作布朗/夏普线规（Brown/Sharpe wire gauge），在美国，从1857年开始就被作为一种标准的线规使用，它广泛应用于圆柱体，立方体，有色金属及电力控制线的直径测量，它的截面积决定了导体的载流能力。
AWG美国线规与公制、英制单位对照表
编辑实验创建词条首页百科分类排行榜词条基本信息创建者: 钢铁百科 创建时间: 2008-03-06 15:36 浏览: 508 编辑: 2 版本: 2 查看编辑者 >>查看版本 >>最近编辑者钢铁百科2008-03-06 15:43同类词条钢材理论重量表 常用计量单位新旧对照换算 常用线规号与公称直径对照表 黑色金属硬度及强度换算值（GB／T 钢材理论重量计算公式 钢铁百科 - 钢铁知识大全，提供全面的钢铁、冶金专业知识！ >> 基础知识 >> 理论计算什么是AWG-美国线规（AWG)与公制、英制单位的对应表格发表评论编辑词条 什么是AWG？在与众多客户洽谈的时候，很多朋友都提到这个问题。
为此，特别整理了该信息以方便更多朋友们的查阅！AWG (American Wire Gauge)其实是美制电线标准的简称，AWG值是导线厚度（以英寸计）的函数。
其中，4/0表示0000，3/0表示000，2/0表示00，1/0表示0。
例如，常用的电话线直径为26AWG，约为0.4mm。
该表是美国线规（AWG）与公制、英制单位的对应表格，希望对您有所帮助！ 线规对照表AWG 外径截面积 (mm2) 电阻值 (Ω/km) AWG 外径公制mm 英制inch 公制mm 英制inch4/0 11.68 0.46 107.22 0.17 22 0.643 0.02533/0 10.40 0.4096 85.01 0.21 23 0.574 0.02262/0 9.27 0.3648 67.43 0.26 24 0.511 0.02011/0 8.25 0.3249 53.49 0.33 25 0.44 0.01791 7.35 0.2893 42.41 0.42 26 0.404 0.01592 6.54 0.2576 33.62 0.53 27 0.361 0.01423 5.83 0.2294 26.67 0.66 28 0.32 0.01264 5.19 0.2043 21.15 0.84 29 0.287 0.01135 4.62 0.1819 16.77 1.06 30 0.254 0.01006 4.11 0.1620 13.30 1.33 31 0.226 0.00897 3.67 0.1443 10.55 1.68 32 0.203 0.00808 3.26 0.1285 8.37 2.11 33 0.18 0.00719 2.91 0.1144 6.63 2.67 34 0.16 0.006310 2.59 0.1019 5.26 3.36 35 0.142 0.005611 2.30 0.0907 4.17 4.24 36 0.127 0.005012 2.05 0.0808 3.332 5.31 37 0.114 0.004513 1.82 0.0720 2.627 6.69 38 0.102 0.004014 1.63 0.0641 2.075 8.45 39 0.089 0.003515 1.45 0.0571 1.646 10.6 40 0.079 0.003116 1.29 0.0508 1.318 13.5 41 0.071 0.002817 1.15 0.0453 1.026 16.3 42 0.064 0.002518 1.02 0.0403 0.8107 21.4 43 0.056 0.002219 0.912 0.0359 0.5667 26.9 44 0.051 0.002020 0.813 0.0320 0.5189 33.9 45 0.046 0.001821 0.724 0.0285 0.4116 42.7 46 0.041 0.0016中国线规 CWG 美国线规 AWG 中国线规 CWG 美国线规AWG直径mm 线号 直径mm 直径mm 线号 直径mm0000 11.693 0.9 19 0.912000 10.422 0.8 20 0.8120.710 21 0.7239.00 2/0 (00) 9.266 0.63 22 0.6448.00 1/0 (0) 8.2517.10 1 7.348 0.56 23 0.5736.3 2 6.544 0.50 24 0.5110.45 25 0.4555.6 3 5.827 0.40 26 0.4055.00 4 5.1894.5 5 4.621 0.355 27 0.3614.00 6 4.115 0.315 28 0.3210.280 29 0.2863.55 7 3.665 0.250 30 0.2553.15 8 3.2642.80 93.906 0.224 31 0.2271.0018 1.024400.079参考文献：《智能建筑综合布线标准集（2003年修订版）》、《BELDEN产品手册》。
电子线规格说明
常用电子线材规格说明简介电子线是电器设备内部线的一种简称，通电性主要是以弱电为主，跟强电范畴的电缆是不同概念的。
市面上流通的电子线有区分为UL标准，3C标准，VDE 标准3个系列的线材。
概念以[1]AWG为单位的一般为UL标准，以**平方为单位的一般为3C标准或VDE 标准，国内电子线生产商主要以3C跟L这两个标准为主。
型号电子线的规格：一般的电子线，其通用标称是以AWG（American Wire Gauge）为单位，内部导体按正常标准应分裸铜和镀锡铜两种，常用正规线材的线径规格见下表：单位一般的电子线，其通用标称是以AWG（American Wire Gauge）为单位，内部导体按正常标准应分裸铜和镀锡两种★额定温度：80°C★额定电压：300V★标准：UL758★导体使用32-16AWG单根或绞合裸铜或镀锡铜线★通过ULVW-1及CSAFt1垂直耐燃测试★无铅聚氯乙烯绝缘★绝缘厚度均匀，方便剥皮及剪裁原理电子线的保护层在电缆中能起到改善电场布局的，防止因导体外观尖端崛起引起放电，减少局部放电量，保证电缆的利用寿命和可靠性。
比来，在尺度中都有电压品级5kv的矿用橡套电缆，而且都对该电压品级的橡套电缆提出了导体保护的条件，该保护层必须采取环绕方式从事。
凭据这一条件，矿用橡套电缆也须有导体保护层就能够保证电缆的安全运行。
橡胶电缆的导体保护层要采取半导电的橡胶材料加工。
导体保护层采取环绕从事出产，环绕方式出产的保护层比绕包方式出产的加倍滑腻没有崛起，便于平均电场效果的晋升。
导体保护层厚度的选取源于两个方面的条件：一个是要保证环绕后的导体保护层外观滑腻，因为矿用橡套电缆一般采取细铜丝绞线的方式矿用电缆，因而就不能能从事紧压，导线的绞合外观存在着必定水平的绞线纹络，这些高低不服对于低压电缆的电气机能没有太大的打扰，可是对于高压电缆刚好酿成了电场强度不平均，只能依托环绕或绕包导体保护层来解除其打扰，可是过于薄的导体保护层厚度在工艺上是难以实现的；别的，从经济的角度来看，尽管导体保护层的加厚在工艺上是比较容易实现的，可是电缆的绝缘厚度每增添1毫米就会使得电缆的成缆外径增添4.3毫米，随之必定带来护层材料利用量剧增，也就带来了电缆制造本钱的大幅度晋升。
线缆的AWG与mm对照表
表一：AWG与mm对照表近似类比：(依次为1/3的关系)1 AWG=7.5mm10 AWG=2.5mm20 AWG=0.8mm30 AWG=0.20mm只用记住10号线规为2.5mmAWM=Appliance Wiring MaterialAWG=American Wring Gauge.NO.28一般也寫成28AWG,芯線的構成常用二種方式:1. 0.322/12. 0.127/7.也寫成36AWG/7.AWG(American Wire Gauge)是美制电线标准的简称，AWG值是导线厚度（以英寸计）的函数。
换算后的常用AWG和线径值，如下：#AWG号数 mm直径厘米圆平方厘米(c/m)8 3.264 16 4409 2.906 1 296010 2.588 1038011 2.305 823412 2.053 653014 1.628 411015 1.450 325716 1.291 258017 1.150 204818 1.024 162019 0.9116 128821 0.7229 81022 0.6438 64523 0.5733 509.424 0.5106 40533 0.1798 50.13 群导体计算的方法或公式：加上单一导体的线径值总和，并比较上表求得。
如果值落入两者之间，取比较少的值。
40股群导体线的线径值为，如每一芯为24 Guage = 40 x 405 c/m = 16，200 c/m = 9 AWG(得出值落入12960c/m和16440c/m之间)快速求得线径值的方法：两条(AWG)相加时，该单一线径值减3. ex. 2 x 18 AWG = (18-3=) 15 AWG三条(AWG)相加时，该单一线径值减5. ex. 3 x 24 AWG = (24-5=) 19 AWG四条(AWG)相加时，该单一线径值减6. ex. 4 x 10 AWG = (10-6=) 04 AWG请记得“快速求得线径值的方法” 一些案例也许边际会不正确，只采用此方式为大原则有很多用户对美国Omega热电偶线的线规不是很清楚，下面提供线规对照表，AWG线规与公制、英制单位对照AWG（American Wire Gauge），也被称作布朗/夏普线规（Brown/Sharpe wire gauge），在美国，从1857年开始就被作为一种标准的线规使用，它广泛应用于圆柱体，立方体，有色金属及电力控制线的直径测量，它的截面积决定了导体的载流能力。
