2018年高考物理一轮复习 专题10.1 交变电流的产生和描述教学案

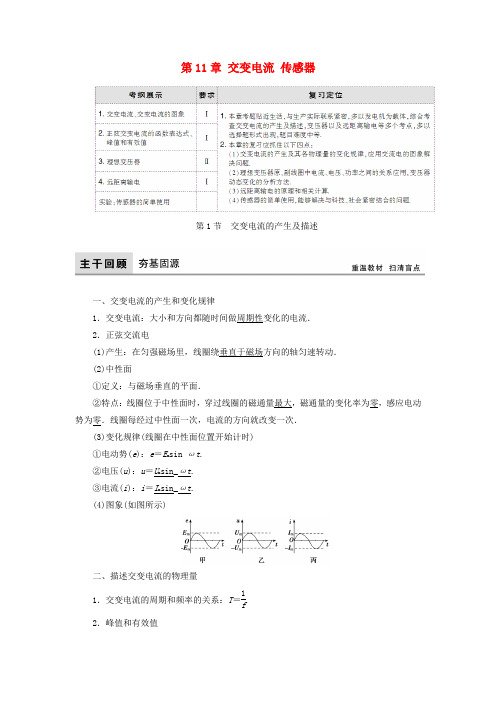

专题10.1 交变电流的产生和描述1．交变电流、交变电流的图象2．正弦交变电流的函数表达式，峰值和有效值一、交变电流、交变电流的图象 1．交变电流(1)定义：大小和方向都随时间做周期性变化的电流。

(2)图象：如图(a)、(b)、(c)、(d)所示都属于交变电流。

其中按正弦规律变化的交变电流叫正弦式交变电流，如图(a)所示。

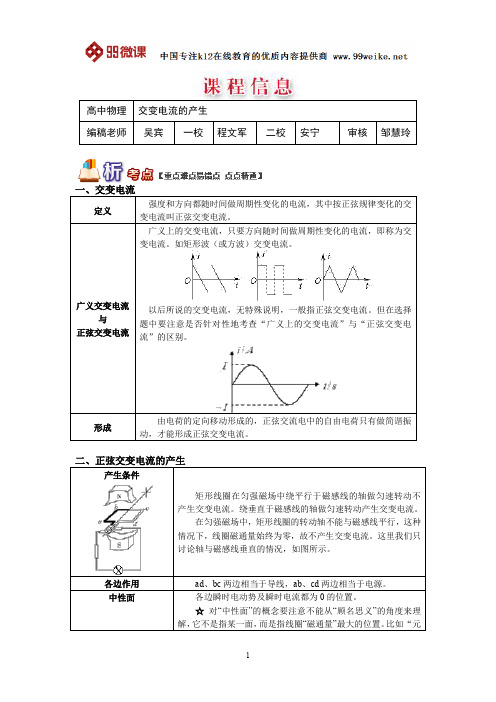

2．正弦交变电流的产生和图象(1)产生：在匀强磁场里，线圈绕垂直于磁场方向的轴匀速转动。

(2)图象：用以描述交变电流随时间变化的规律，如果线圈从中性面位置开始计时，其图象为正弦曲线。

如图(e)、(f)所示。

二、正弦式交变电流的函数表达式、峰值和有效值 1．周期和频率(1)周期(T )：交变电流完成一次周期性变化(线圈转一周)所需的时间，单位是秒(s)，公式T ＝2πω。

(2)频率(f )：交变电流在1 s 内完成周期性变化的次数。

单位是赫兹(Hz)。

(3)周期和频率的关系：T ＝1f 或f ＝1T。

2．正弦式交变电流的函数表达式(线圈在中性面位置开始计时) (1)电动势e 随时间变化的规律：e ＝E m sin_ωt 。

(2)负载两端的电压u随时间变化的规律：u＝U m sin_ωt。

(3)电流i随时间变化的规律：i＝I m sin_ωt。

其中ω等于线圈转动的角速度，E m＝nBSω。

3．交变电流的瞬时值、峰值、有效值(1)瞬时值：交变电流某一时刻的值，是时间的函数。

(2)峰值：交变电流(电流、电压或电动势)所能达到的最大的值，也叫最大值。

(3)有效值：跟交变电流的热效应等效的恒定电流的值叫做交变电流的有效值。

对正弦交流电，其有效值和峰值的关系为：E＝E m2，U＝U m2，I＝I m2。

高频考点一交变电流的产生及变化规律例1．如图4所示，矩形线圈abcd在匀强磁场中可以分别绕垂直于磁场方向的轴P1和P2以相同的角速度匀速转动，当线圈平面转到与磁场方向平行时( )图4A．线圈绕P1转动时的电流等于绕P2转动时的电流B．线圈绕P1转动时的电动势小于绕P2转动时的电动势C．线圈绕P1和P2转动时电流的方向相同，都是a→b→c→d→aD．线圈绕P1转动时dc边受到的安培力大于绕P2转动时dc边受到的安培力答案 A【变式探究】(多选)图5甲是小型交流发电机的示意图，两磁极N、S间的磁场可视为水平方向的匀强磁场，为交流电流表．线圈绕垂直于磁场的水平轴OO′沿逆时针方向匀速转动，从图甲所示位置开始计时，产生的交变电流随时间变化的图象如图乙所示．以下判断正确的是( )图5A．电流表的示数为10 AB．线圈转动的角速度为50π rad/sC．t＝0.01 s时，线圈平面与磁场方向平行D．t＝0.02 s时，电阻R中电流的方向自右向左答案AC【举一反三】图6甲是交流发电机模型示意图．在磁感应强度为B的匀强磁场中，有一矩形线圈abcd可绕线圈平面内垂直于磁感线的轴OO′转动，由线圈引出的导线ae和df分别与两个跟线圈一起绕OO′转动的金属圆环相连接，金属圆环又分别与两个固定的电刷保持滑动接触，这样矩形线圈在转动中就可以保持和外电路电阻R形成闭合电路．图乙是线圈的主视图，导线ab和cd分别用它们的横截面来表示．已知ab长度为L1，bc长度为L2，线圈以恒定角速度ω逆时针转动．(只考虑单匝线圈)图6(1)线圈平面处于中性面位置时开始计时，试推导t 时刻整个线圈中的感应电动势e 1的表达式；(2)线圈平面处于与中性面成φ0夹角位置时开始计时，如图丙所示，试写出t 时刻整个线圈中的感应电动势e 2的表达式．答案 (1)e 1＝BL 1L 2ωsin ωt (2)e 2＝BL 1L 2ωsin (ωt ＋φ0)(2)当t ＝0时，线圈平面与中性面的夹角为φ0，则t 时刻时，线圈平面与中性面的夹角为ωt ＋φ0故此时感应电动势的瞬时值e 2＝2BL 1v sin (ωt ＋φ0)＝BL 1L 2ωsin (ωt ＋φ0)【方法规律】交变电流图象的“五个”确定及瞬时值表达式的书写 1．交变电流图象的五个确定 (1)确定交变电流的最大值(峰值)； (2)确定不同时刻交变电流的瞬时值； (3)确定周期T (频率f ＝1T)；(4)确定中性面对应的时刻；(5)确定交变电流方向改变时对应的时刻． 2．书写交变电流瞬时值表达式的基本思路(1)确定正弦式交变电流的峰值，根据已知图象读出或由公式E m ＝nBS ω求出相应峰值． (2)明确线圈的初始位置，找出对应的函数关系式．①若线圈从中性面位置开始计时，则i －t 图象为正弦函数图象，函数式为i ＝I m sin ωt .②若线圈从垂直中性面位置开始计时，则i －t 图象为余弦函数图象，函数式为i ＝I m cos ωt .高频考点二 交流电有效值的求解例2．通过一阻值R ＝100 Ω的电阻的交变电流如图7所示，其周期为1 s ．电阻两端电压的有效值为( )图7A ．12 VB ．410 VC ．15 VD ．8 5 V 答案 B解析 I 21R ·2t 1＋I 22R ·2t 2＝U 2R·T 代入I 1＝0.1 A ，I 2＝0.2 A ，t 1＝0.4 s ，t 2＝0.1 s ，解得U ＝410 V.【变式探究】如图8所示的区域内有垂直于纸面向里的匀强磁场，磁感应强度为B .电阻为R 、半径为L 、圆心角为45°的扇形闭合导线框绕垂直于纸面的O 轴以角速度ω匀速转动(O 轴位于磁场边界)．则线框内产生的感应电流的有效值为( )图8A.BL 2ω2RB.2BL 2ω2RC.2BL 2ω4R D.BL 2ω4R答案 D【方法技巧】计算交变电流有效值的方法1．计算有效值时要根据电流的热效应，抓住“三同”：“相同时间”内“相同电阻”上产生“相同热量”列式求解．2．分段计算电热求和得出一个周期内产生的总热量．3．利用两个公式Q ＝I 2Rt 和Q ＝U 2Rt 可分别求得电流有交值和电压有效值．4．若图象部分是正弦(或余弦)式交变电流，其中的14(但必须是从零至最大值或从最大值至零)和12周期部分可直接应用正弦式交变电流有效值与最大值间的关系I ＝I m 2、U ＝U m2求解.高频考点三 交变电流“四值”的比较例3．小型手摇发电机线圈共N 匝，每匝可简化为矩形线圈abcd ，磁极间的磁场视为匀强磁场，方向垂直于线圈中心轴OO ′，线圈绕OO ′匀速转动，如图9所示．矩形线圈ab 边和cd 边产生的感应电动势的最大值都为e 0，不计线圈电阻，则发电机输出电压( )图9A ．峰值是e 0B ．峰值是2e 0C ．有效值是22Ne 0 D ．有效值是2Ne 0 答案 D【变式探究】如图10甲所示，标有“220 V 40 W”的灯泡和标有“20 μF 300 V”的电容器并联到交流电源上，为交流电压表，交流电源的输出电压如图乙所示，闭合开关．下列判断正确的是( )图10 A ．t ＝T2时刻，的示数为零B ．灯泡恰好正常发光C ．电容器不可能被击穿 D.的示数保持110 2 V 不变答案 B【举一反三】如图11所示，N 匝矩形导线框以角速度ω绕对称轴OO ′匀速转动，线框面积为S ，线框电阻、电感均不计，在OO ′左侧有磁感应强度为B 的匀强磁场，外电路接有电阻R 和理想电流表，那么可以确定的是( )图11A ．从图示时刻起，线框产生的瞬时电动势为e ＝NB ωS sin ωt B ．电流表的示数I ＝2ω4RNBS C ．R 两端电压有效值U ＝ω2NBSD ．一个周期内R 的发热量Q ＝πω(NBS )2R答案 B解析 线框始终只有一半面积在磁场中，故瞬时电动势为e ＝NBS ω2sin ωt ，电压有效值为U ＝ω22NBS ，A 、C 错误，B 正确．Q ＝U 2R T ＝πω(NBS )24R ，D 错误．【变式探究】如图12所示，N ＝50匝的矩形线圈abcd ，ab 边长l 1＝20 cm ，ad 边长l 2＝25 cm ，放在磁感应强度B ＝0.4 T 的匀强磁场中，外力使线圈绕垂直于磁感线且通过线圈中线的OO ′轴以n ＝3 000 r/min 的转速匀速转动，线圈电阻r ＝1 Ω，外电路电阻R ＝9 Ω，t ＝0时线圈平面与磁感线平行，ab 边正转出纸外、cd 边转入纸里．求：图12(1)t ＝0时感应电流的方向； (2)感应电动势的瞬时值表达式； (3)线圈转一圈外力做的功；(4)从图示位置转过90°的过程中流过电阻R 的电荷量． 答案 (1)感应电流方向沿adcba(2)e ＝314cos(100πt ) V (3)98.6 J (4)0.1 C(3)电动势的有效值E ＝E m2线圈匀速转动的周期T ＝2πω＝0.02 s 线圈匀速转动一圈，外力做功大小等于电功的大小，即W ＝I 2(R ＋r )T ＝E 2R ＋r·T代入数据得W ≈98.6 J.(4)从t ＝0起转过90°过程中，Δt 内流过R 的电荷量：q ＝N ΔΦ(R ＋r )Δt Δt ＝NB ΔS R ＋r ＝NBl 1l 2R ＋r代入数据得q ＝0.1 C.【特别提醒】交变电流“四值”应用的几点提醒 1．在解答有关交变电流的问题时，要注意电路结构．2．注意区分交变电流的最大值、瞬时值、有效值和平均值，最大值是瞬时值中的最大值，有效值是以电流的热效应来等效定义的．3．与电磁感应问题一样，求解与电能、电热相关的问题时，一定要用有效值；而求解通过导体某横截面的电荷量时，一定要用平均值．1．【2016·全国卷Ⅲ】如图所示，M 为半圆形导线框，圆心为O M ；N 是圆心角为直角的扇形导线框，圆心为O N ；两导线框在同一竖直面(纸面)内；两圆弧半径相等；过直线O M O N 的水平面上方有一匀强磁场，磁场方向垂直于纸面．现使线框M 、N 在t ＝0时从图示位置开始，分别绕垂直于纸面、且过O M 和O N 的轴，以相同的周期T 逆时针匀速转动，则( )图1­A ．两导线框中均会产生正弦交流电B ．两导线框中感应电流的周期都等于TC ．在t ＝T8时，两导线框中产生的感应电动势相等D ．两导线框的电阻相等时，两导线框中感应电流的有效值也相等相同，均为T ，B 正确；在t ＝T8时，两导线框均在切割磁感线，故两导线框中产生的感应电动势均为12B ωl 2，C 正确；对于线框M ，有E 2R ·T 2＋E 2R ·T 2＝U 2有M R·T ，解得U 有M ＝E ；对于线框N ，有E 2R ·T 4＋0＋E 2R ·T 4＋0＝U 2有NR ·T ，解得U 有N ＝22E ，故两导线框中感应电流的有效值并不相等，D 错误．1.【2015·四川·4】8．小型手摇发电机线圈共N 匝，每匝可简化为矩形线圈abcd ，磁极间的磁场视为匀强磁场，方向垂直于线圈中心轴OO ′，线圈绕OO ′匀速转动，如图所示。
