光耦线性化与线性光耦器件的应用
VO617A等：光耦
VO617A等：光耦
佚名
【期刊名称】《世界电子元器件》
【年(卷),期】2012(000)002
【摘要】Vishay Intertechnology推出6款低输入电流并带有光电晶体管输出，采用DIP-4、SSOP-4半节距miniflat和SOP-4L加长型miniflat封装的光耦
V0617A、V0618A、VOL617A、VOL618A、VO$618A、VOS628A。
【总页数】1页(P34-34)
【正文语种】中文
【中图分类】TN919
【相关文献】
1.光耦线性化与线性光耦器件的应用 [J], 孙德刚;孙光
2.光耦合器及光耦反馈电路的设计 [J], 沙占友;安胜彪
3.基于有理函数逼近的光耦合隔离放大器宽频域建模方法 [J], 左航;李小鹏;徐方维;舒勤;邱进
4.激光熔覆过程中的粉、气、光耦合温度场 [J], 许明三;周春辉;张正;曾寿金
5.非线性光耦实现交流电线性隔离取样的电路设计 [J], 申迎风;余彦琼;张海洋
因版权原因，仅展示原文概要，查看原文内容请购买。

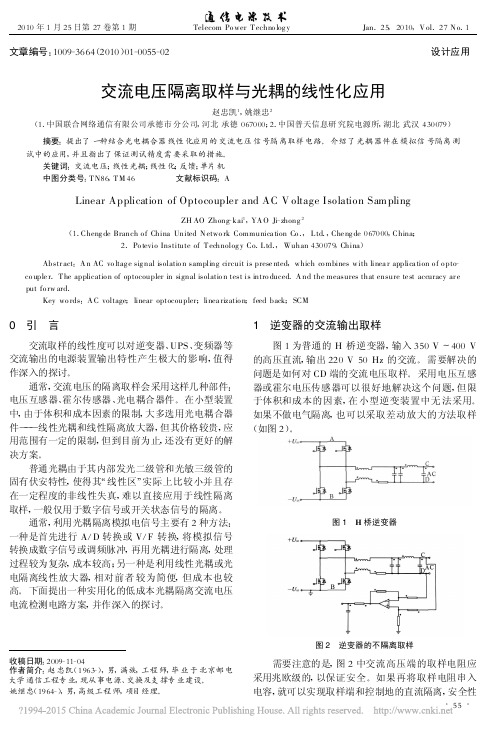

交流电压隔离取样与光耦的线性化应用_赵忠凯
Linear Application of Optocoupler and AC V oltage Isolation Sam pling
ZH AO Zhong-kai1 , YA O Ji-zhong 2 (1 .Cheng de Branch o f China United N etwo rk Communica tion Co ., L td., Che ng de 067000 , China ;
摘要 :提出了一种结合光电耦合器 线性化应用的 交流电压 信号隔 离取样 电路 。 介绍 了光耦 器件在 模拟信 号隔离 测
试中的应用 , 并且指出了保证测试精度需 要采取的措施 。
关键词 :交流电压 ;线性光耦 ;线性化 ;反馈 ;单片机
中图分类号 :T N86, T M 46
文献标识码 :A
2 .Po tevio Institute of T echnolog y Co .L td ., Wuhan 430079, China)
Abstr act :A n AC vo ltag e sig nal isolatio n sampling circuit is prese nted , which co mbines with linea r applica tion o f o ptoco uple r .T he applicatio n of optocoupler in signal isolatio n test is intro duced.A nd the measures that ensure te st accuracy ar e put fo rw ard .
· 55 ·
2010 年 1 月 25 日第 27 卷第 1 期
光耦的作用1
电气隔离的要求。
A与B电路之间，要进行信号的传输，但两电路之间由于供电级别过于悬殊，一路为数百伏，另一路为仅为几伏；两种差异巨大的供电系统，无法将电源共用；A电路与强电有联系，人体接触有触电危险，需予以隔离。
而B线路板为人体经常接触的部分，也不应该将危险高电压混入到一起。
两者之间，既要完成信号传输，又必须进行电气隔离；运放电路等高阻抗型器件的采用，和电路对模拟的微弱的电压信号的传输，使得对电路的抗干扰处理成为一件比较麻烦的事情——从各个途径混入的噪声干扰，有可能反客为主，将有用信号“淹没”掉；除了考虑人体接触的安全，又必须考虑到电路器件的安全，当光电耦合器件输入侧受到强电压（场）冲击损坏时，因光耦的隔离作用，输出侧电路却能安全无恙。
以上四个方面的原因，促成了光耦器件的研制、开发和实际应用。
光耦的基本作用，是将输入、输出侧电路进行有效的电气上的隔离；能以光形式传输信号；有较好的抗干扰效果；输出侧电路能在一定程度上得以避免强电压的引入和冲击。
二、光电耦合器件的一般属性：1、结构特点：输入侧一般采用发光二极管，输出侧采用光敏晶体管、集成电路等多种形式，对信号实施电-光-电的转换与传输。
2、输入、输出侧之间有光的传输，而无电的直接联系。
输入信号的有无和强弱控制了发光二极管的发光强度，而输出侧接受光信号，据感光强度，输出电压或电流信号。
3、输入、输出侧有较高的电气隔离度，隔离电压一般达2000V以上。
能对交、直流信号进行传输，输出侧有一定的电流输出能力，有的可直接拖动小型继电器。
特殊型光耦器件能对毫伏，甚至微伏级交、直流信号进行线性传输。
4、因光耦的结构特性，输入、输出侧需要相互隔离的独立供电电源，即需两路无“共地”点的供电电源。
下述一、二类光耦输入侧由信号电压提供了输入电流通路，但实质上输入信号回路，也是有一个供电支路的；而线性光耦，则输入侧与输出侧一样，是直接接有两种相隔离的供电电源的。
三、在变频器电路中，经常用到的光电耦合器件，有三种类型：1、一种为三极管型光电耦合器，如PC816、PC817、4N35等，常用于开关电源电路的输出电压采样和误差电压放大电路，也应用于变频器控制端子的数字信号输入回路。
普通光耦的线性应用
普通光耦的线性应用
普通光耦的线性应用主要有以下几种：
1. 传感器应用：光耦可以用来检测某种物理量，如温度、湿度、压力、流量等，它可以连接一个光电传感器，通过控制光电传感器的发射和接收，来检测相应的物理量。
2. 远程控制应用：光耦可以用来控制远程设备，如电机、灯泡等，它可以通过控制光电传感器的发射和接收，来控制远程设备。
3. 无线通信应用：光耦可以用来实现无线通信，它可以通过控制光电传感器的发射和接收，来实现无线通信。
4. 无线数据传输应用：光耦可以用来实现无线数据传输，它可以通过控制光电传感器的发射和接收，来实现无线数据传输。
光电耦合器的作用与选型
光电耦合器的作用与选型技巧经验总结光电耦合器(简称光耦)，是一种把发光元件和光敏元件封装在同一壳体内，中间通过电→光→电的转换来传输电信号的半导体光电子器件。
光电耦合器可根据不同要求，由不同种类的发光元件和光敏元件组合成许多系列的光电耦合器。
本篇文章主要以线性与非线性两个方面分别介绍光电耦合器的作用，以及华强北IC代购网工程师的一些光电耦合器选型技巧经验总结，望对大家的电路设计有所帮助。
光电耦合器的作用介绍1、线性光电耦合器线性光耦器件又分为两种：无反馈型和反馈型；无反馈型线性光耦器件实际上是在器件的材料和生产工艺上采取一定措施(使得光耦器件的输入输出特性的非线性得到改善。
但由于固有特性，改善能力十分有限。
这种光耦器件主要用于对线性区的范围要求不大的情况，例如开关电源的电压隔离反馈电路中经常使用的PC816A和NEC2501H等线性光耦。
不过这种光耦器件只是在有限的范围内线性度较高，所以不适合使用在对测试精度以及范围要求较高的场合。
另一种线性光耦是反馈型器件。
其作用原理是将普通光耦的单发单收模式稍加改变，增加一个用于反馈的光接受电路用于反馈，通过这样的方式来抵消直通通路的非线性，从而达到实现线性隔离的目的。
这种器件例如德州仪器公司曾经出品现已停产的TIL300A，CLARE公司生产的LOC 系列线性光耦，惠普公司生产的HCNR200/201线性光耦等。
2、非线性光电耦合器非线性光耦的电流传输特性曲线是非线性的，这类光耦适合于开关信号的传输，不适合于传输模拟量。
常用的4N系列光耦属于非线性光耦。
如4N25、4N26、4N35、4N36。
选型技巧经验总结在设计光耦光电隔离电路时必须正确选择光耦合器的型号及参数，选型经验总结如下：1、由于光电耦合器为信号单向传输器件，而电路中数据的传输是双向的，电路板的尺寸要求一定，结合电路设计的实际要求，就要选择单芯片集成多路光耦的器件；2、光耦合器的电流传输比(CTR)的允许范围是不小于500%。
HCNR201线性光耦的原理与电路设计应用
1. 线形光耦介绍光隔离是一种很常用的信号隔离形式。
常用光耦器件及其外围电路组成。
由于光耦电路简单，在数字隔离电路或数据传输电路中常常用到，如UART协议的20mA电流环。
对于模拟信号，光耦因为输入输出的线形较差，并且随温度变化较大，限制了其在模拟信号隔离的应用。
对于高频交流模拟信号，变压器隔离是最常见的选择，但对于支流信号却不适用。
一些厂家提供隔离放大器作为模拟信号隔离的解决方案，如ADI的AD202，能够提供从直流到几K的频率内提供0.025%的线性度，但这种隔离器件内部先进行电压-频率转换，对产生的交流信号进行变压器隔离，然后进行频率-电压转换得到隔离效果。
集成的隔离放大器内部电路复杂，体积大，成本高，不适合大规模应用。
模拟信号隔离的一个比较好的选择是使用线形光耦。
线性光耦的隔离原理与普通光耦没有差别，只是将普通光耦的单发单收模式稍加改变，增加一个用于反馈的光接受电路用于反馈。
这样，虽然两个光接受电路都是非线性的，但两个光接受电路的非线性特性都是一样的，这样，就可以通过反馈通路的非线性来抵消直通通路的非线性，从而达到实现线性隔离的目的。
市场上的线性光耦有几中可选择的芯片，如Agilent公司的HCNR200/201，TI子公司TOAS的TIL300，CLARE的LOC111等。
这里以HCNR200/201为例介绍2. 芯片介绍与原理说明HCNR200/201的内部框图如下所示其中1、2引作为隔离信号的输入，3、4引脚用于反馈，5、6引脚用于输出。
1、2引脚之间的电流记作IF，3、4引脚之间和5、6引脚之间的电流分别记作IPD1和IPD2。
输入信号经过电压-电流转化，电压的变化体现在电流IF上，IPD1和IPD2基本与IF成线性关系，线性系数分别记为K1和 K2,即K1与K2一般很小（HCNR200是0.50%），并且随温度变化较大（HCNR200的变化范围在0.25%到0.75%之间），但芯片的设计使得 K1和K2相等。
线性光耦合器LOC110的原理与应用(精)
线性光耦合器LOC110的原理与应用摘要：隔离放大器电路在通信、工业、医疗器械、电源及测试装置等仪器中是十分关键的部件，对整个系统的正常工作非常重要。
LOC110是美国CLARE公司生产的线性光耦合器，本文介绍其工作原理及其在隔离放大电路中的应用。
关键词：隔离放大器、线性光耦合器、LOC110、线性度前言隔离放大器具有极好的抗共模干扰能力，能有效地阻断现场和数据采集系统之间电的联系，但并不切断它们之间的信号传递。
而在通信、工业、医疗器材、电源及测试装置等系统之中，电路中的隔离是必要的。
传统上该目的的实现是由变压器及光耦合器件完成，其中变压器是用于耦合交流信号；而光耦合器则用于直流信号的耦合。
不像一般的光耦合器件，LOC110在伺服模式设计下运作，以补偿发光二极管的非线性时间及温度特性，除此之外，LOC110能同时耦合交流及直流信号。
LOC110为设计者提供可取代大体积的变压器及非线性光耦合器件在许多应用中的另一种更佳的选择。
LOC110的结构及工作原理LOC110包含一个红外线发光二极管与两个光电三极管形成光耦合。
其中的一个光电三极管是用在伺服反馈机制上，对发光二极管的导通电流予以补偿；另一个光电三极管是用于提供输入及输出电路间的电流隔离，其内部结构及引脚。
LOC110有DIP和表面贴装两种封装形式，能耦合模拟和数字信号，增益稳定性高，带宽大于200KHz，低功耗，线性度可达0.01%。
LOC110是以一对线性光耦合器应用在电流的隔离上，以保持正确的交流及直流信号和由输入到输出的线性特性，它有光电压和光电导两种工作模式。
1.光电导模式LOC110在光电导模式下工作的典型电路，图中电路是配置成光电三极管的集电极与基极反向偏压，这是LOC110在光电导模导式下运作的接法。
当输入电压VIN在0V及IF是0mA时，U1有一个大的开环增益值。
随着VIN值的升高，U1的输出值开始进入VCC1的轨迹上。
随着U1输出的增大，IF开始有电流值而发光二极管也进入工作状态。
光电耦合器的作用和工作原理
光电耦合器的作用和工作原理光电耦合器用于数模之间的转换。
光电耦合器是以光为媒介传输电信号的一种电一光一电转换器件。
它由发光源和受光器两部分组成。
把发光源和受光器组装在同一密闭的壳体内，彼此间用透亮绝缘体隔离。
发光源的引脚为输入端，受光器的引脚为输出端，常见的发光源为发光二极管，受光器为光敏二极管、光敏三极管其工作原理时：在光电耦合器输入端加电信号使发光源发光，光的强度取决于激励电流的大小，此光照耀到封装在一起的受光器上后，因光电效应而产生了光电流，由受光器输出端引出，这样就可以实现电一光一电的转换。
光耦合器的主要优点是：信号单向传输，输入端与输出端完全实现了电气隔离，输出信号对输入端无影响，抗干扰力量强，工作稳定，无触点，使用寿命长，传输效率高。
光耦合器是70年月进展起来产新型器件，现已广泛用于电气绝缘、电平转换、级间耦合、驱动电路、开关电路、斩波器、多谐振荡器、信号隔离、级间隔离、脉冲放大电路、数字仪表、远距离信号传输、脉冲放大、固态继电器（SSR）、仪器仪表、通信设备及微机接口中。
在单片开关电源中，利用线性光耦合器可构成光耦反馈电路，通过调整掌握端电流来转变占空比，达到精密稳压目的。
在光耦电路设计中，有两个参数经常被人忽视，需要非常留意，一个是反向电压Vr（Reverse Voltage ），是指原边发光二极管所能承受的最大反向电压，超过此反向电压，可能会损坏LED。
而一般光耦中，这个参数只有5V左右，在存在反压或振荡的条件下使用时，要特殊留意不要超过反向电压。
如，在使用沟通脉冲驱动LED时，需要增加爱护电路。
另外一个参数是光耦的电流传输比（current transfer ratio,简称CTR），是指在直流工作条件下，光耦的输出电流与输入电流之间的比值。
光耦的CTR类似于三极管的电流放大倍数，是光耦的一个极为重要的参数，它取决于光耦的输入电流和输出电流值及电耦的电源电压值，这几个参数共同打算了光耦工作在放大状态还是开关状态，其计算方法与三极管工作状态计算方法类似。
光耦的作用及工作原理
光耦的作用及工作原理光耦合器（optical coupler，英文缩写为OC）亦称光电隔离器，简称光耦。
光耦合器以光为媒介传输电信号。
它对输入、输出电信号有良好的隔离作用，所以，它在各种电路中得到广泛的应用。
目前它已成为种类最多、用途最广的光电器件之一。
光耦合器一般由三部分组成：光的发射、光的接收及信号放大。
输入的电信号驱动发光二极管（LED），使之发出一定波长的光，被光探测器接收而产生光电流，再经过进一步放大后输出。
这就完成了电—光—电的转换，从而起到输入、输出、隔离的作用。
由于光耦合器输入输出间互相隔离，电信号传输具有单向性等特点，因而具有良好的电绝缘能力和抗干扰能力。
又由于光耦合器的输入端属于电流型工作的低阻元件，因而具有很强的共模抑制能力。
所以，它在长线传输信息中作为终端隔离元件可以大大提高信噪比。
在计算机数字通信及实时控制中作为信号隔离的接口器件，可以大大增加计算机工作的可靠性。
光耦合器的主要优点是：信号单向传输，输入端与输出端完全实现了电气隔离隔离，输出信号对输入端无影响，抗干扰能力强，工作稳定，无触点，使用寿命长，传输效率高。
光耦合器是70年代发展起来的新型器件，现已广泛用于电气绝缘、电平转换、级间耦合、驱动电路、开关电路、斩波器、多谐振荡器、信号隔离、级间隔离、脉冲放大电路、数字仪表、远距离信号传输、脉冲放大、固态继电器(SSR)、仪器仪表、通信设备及微机接口中。
在单片开关电源中，利用线性光耦合器可构成光耦反馈电路，通过调节控制端电流来改变占空比，达到精密稳压目的。
学习笔记：光耦的主要作用就是隔离作用，如信号隔离或光电的隔离。
隔离能起到保护的作用，如一边是微处理器控制电路，另一边是高电压执行端，如市电启动的电机，电灯等等，就可以用光耦隔离开。
当两个不同型号的光耦只有负载电流不同时，可以用大负载电流的光耦代替小负载电流的光耦。
以六脚光耦TLP641J为例，说明其原理。
一个光控晶闸管（photo-thyristor）耦合（couple to）一个砷化镓（gallium arsenide）红外发光二极管（diode）组成。
光耦的作用
电路中为什么要用光耦?几种常见光耦的特性及检测一、电路中为什么要使用光耦器件？光耦的基本作用，是将输入、输出侧电路进行有效的电气上的隔离；能以光形式传输信号；有较好的抗干扰效果；输出侧电路能在一定程度上得以避免强电压的引入和冲击。
主要有下面几点应用.1.电气隔离的要求。
A与B电路之间，要进行信号的传输，但两电路之间由于供电级别过于悬殊，一路为数百伏，另一路为仅为几伏；两种差异巨大的供电系统，无法将电源共用；2. A电路与强电有联系，人体接触有触电危险，需予以隔离。
而B线路板为人体经常接触的部分，也不应该将危险高电压混入到一起。
两者之间，既要完成信号传输，又必须进行电气隔离；3. 运放电路等高阻抗型器件的采用，和电路对模拟的微弱的电压信号的传输，使得对电路的抗干扰处理成为一件比较麻烦的事情——从各个途径混入的噪声干扰，有可能反客为主，将有用信号“淹没”掉；4. 除了考虑人体接触的安全，又必须考虑到电路器件的安全，当光电耦合器件输入侧受到强电压（场）冲击损坏时，因光耦的隔离作用，输出侧电路却能安全无恙。
二、光电耦合器件的一般属性：1、结构特点：输入侧一般采用发光二极管，输出侧采用光敏晶体管、集成电路等多种形式，对信号实施电-光-电的转换与传输。
2、输入、输出侧之间有光的传输，而无电的直接联系。
输入信号的有无和强弱控制了发光二极管的发光强度，而输出侧接受光信号，据感光强度，输出电压或电流信号。
3、输入、输出侧有较高的电气隔离度，隔离电压一般达2000V以上。
能对交、直流信号进行传输，输出侧有一定的电流输出能力，有的可直接拖动小型继电器。
特殊型光耦器件能对毫伏，甚至微伏级交、直流信号进行线性传输。
4、因光耦的结构特性，输入、输出侧需要相互隔离的独立供电电源，即需两路无“共地”点的供电电源。
下述一、二类光耦输入侧由信号电压提供了输入电流通路，但实质上输入信号回路，也是有一个供电支路的；而线性光耦，则输入侧与输出侧一样，是直接接有两种相隔离的供电电源的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2 普通光耦器件的线性化使用 光电耦合器由发光器和受光器2部分组成，发光器是一个发光二级管，受光器是一个光敏三
级管，二者密封在同一管壳内。当受光器接受光照时，产生电流输出。由于电信号以光线为传 输介质，因而实现了输入和输出信号在电气上的良好隔离。但是，在利用光电耦合器的线性耦 合直接对模拟信号进行隔离传输时，由于光电耦合器内部发光二级管和光敏三级管的伏安特 性，使得光电耦合器的“线性区”实际上存在一定程度的非线性失真。
采用线性累积模型分析电缆绝缘寿命试验数据 (12-10，9)
基于MPEG-4的在线直播系统设计与实现 (11-06，99)
ＤＳＰ＋ＦＰＧＡ实时信号处理系统 (12-06，58)
一种基于反馈的信元交换控制系统 (12-25，10)
/jswz/read.php?ID=1788
图2所示是一个采用LOC110线性光耦实现的隔离放大器。
/jswz/read.php?ID=1788
2006-1-24
光耦线性化与线性光耦器件的应用- 无忧电子开发网-技术文章
页码，3/4
4 实际使用中应注意的问题 对于单片机测试系统而言，如果对被测试量的量程（变化范围）要求较大、精度要求较高
作用。这里主要有两方面的考虑： （1）保护被测试对象和测试电路，使其不会因为被测试对象或测试电路的故障而影响整个
系统的工作。 （2）减小环境干果的有效性，测试电
路与被测电路必须做到严格的电气隔离。 光电耦合器因其良好的性能和抗干扰能力而被广泛地应用于输入和输出信号的电气隔离。
（1）必须充分认识到光耦为电流驱动型器件，要合理选择反馈电路中所使用的运放，必须 保证运放拥有合适的负载能力，以便在正常工作时驱动光电二极管。
（2）当采用普通光耦器件时，要尽量采用多光耦 器件，而不要采用单光耦器件。因为多 个光耦集成在一片芯片上有利于从材料及工艺的角度保证多个光耦之间特性趋于一致，而正是 由于2个光耦特性的一致才保证了反馈对改善线性的作用。
帐号：
密码：
每页显示 10 篇，共 26 篇信息 分页： [1] [2] [3] 转： 页 GO
邮箱：
发送
关于我们 ┋ 友情链接 E-mail：webmaster@ Copyright©2005 无忧电子开发网版权所有
粤ICP备05064233号
/jswz/read.php?ID=1788
光耦线性化与线性光耦器件的应用- 无忧电子开发网-技术文章
页码，1/4
综合资讯 在线阅读 原文阅读 在线商城 下载专区 DATASHEET 技 嵌入式系统 单片机 D S P EDA/PLD 接口电路 存储技术 显 传感/控制 模拟技术 通信网络 无线通信 电测仪表 消费电子
所在的位置：首页 → 技术文章 → 模拟技术 → 正文
可以设想，如果采取措施使光耦器件的非线性问题得以改善，那么利用光耦进行模拟信号 的隔离是可能的。根据以上假设，我们想到控制理论中反馈控制的特点，其中很重要的一点就 是引入负反馈可以改善系统的线性度。
基于此想法，设计了如图1所示的电路进行模拟量的隔离测量。 在本电路中，使用了2个普通光耦器件和2个运算放大器，2个光耦一个用于输出，一个用于 反馈，反馈用来补偿发光二极管时间、温度特性的非线性。下面我们来分析一下电路的工作原 理。
techorICE ￥2380
最新 无忧无
优惠
/jswz/read.php?ID=1788
2006-1-24
光耦线性化与线性光耦器件的应用- 无忧电子开发网-技术文章
页码，2/4
Easy51
51 MCU 实验开
比较全面地介绍了光耦器件在模拟信号隔离测试中的应用，并且指出了保证测试精度需要 采取的措施。
2006-1-24
光耦线性化与线性光耦器件的应用- 无忧电子开发网-技术文章
页码，4/4
用EPLD芯片ADV750设计的一种可编程计数器 (01-03，14) 相位检测在微弱信号测量中的应用 (01-06，17)
页次：1/3 页
相关评论 很抱歉！现在还没有相关评论...
发表评论
gfedc 匿名发表
时，使用反馈型线性光耦器件无疑是比较合适的。 但是，在光耦的线性化使用或者说在使用线性光耦器件的过程中，其线性度往往并不能完
全令人满意。这是为什么呢？根据我们的实践经验，关键在于要充分理解光耦器件自身的一些 特点以及在光耦器件中使用反馈机制改善线性度的原理，只要在设计过程中合理地选择器件和 小心设计电路，即使采用我们介绍过的第一种方法，采用普通光耦器件，也同样能达到很好的 效果，这里要注意以下几点：
由于开关电源在正常工作时的电压调整率不大，通过对反馈电路参数的适当选择，就可以 使光耦器件工作在线性区。但是，由于这种光耦器件只是在有限的范围内线性度较高，所以不 适合使用在对测试精度以及范围要求较高的场合。
另一种线性光耦是反馈型器件，其作用原理与前面介绍过的普通光耦器件线性化使用的原 理类似，只不过他在生产工艺上采取了一定措施，使同一片器件中的2个光耦的特性更加趋于一 致。这种器件例如德州仪器公司曾经出品现已停产的TIL300A，CLARE公司生产的LOC系列线性光 耦，惠普公司生产的HCNR200／201线性光耦等。
2006-1-24
(全文结束)
相关文章
信息发布:工号01 转引自: 【大 中 小】【打印】【关闭】
LOC11X系列光耦合器的特性及应用 (01-12，21)
线性光耦在电流采样中的应用 (10-11，181)
HT-7低杂波电源反馈控制系统的设计与实现 (11-03，73)
IXR100型变送模块在仪表中的应用 (12-26，10)
无反馈型线性光耦器件实际上是在器件的材料和生产工艺上采取一定措施，使得光耦器件 的输入输出特性的非线性得到改善。但是，由于发光二极管和光电三极管的固有特性，改善十 分有限。这种光耦器件主要用于对线性区的范围要求不大的情况，例如开关电源的电压隔离反 馈电路中经常使用的PC816A和NEC2501H等线性光耦。
但是，在利用光电耦合器的线性耦合直接对模拟信号进行隔离传输时，由于光电耦合器内部发 光二级管和光敏三级管的伏安特性，使得光电耦合器的“线性区”实际上比较小并且存在一定 程度的非线性失真。由于光电耦合器件非线性的输入输出特性所限，一般来讲，光耦器件主要 应用于数字信号的隔离，而较少用于模拟信号的隔离。
（3）由于线性光耦在使用过程中引入了反馈机制，所以不适用于被测信号变化太快或者频 率很高的场合。
根据以上原则，我们曾先后使用普通光耦器件和反馈型线性光耦器件成功地在电力直流系 统监控模块中实现了对直流母线电压信号的采集与隔离，其线性度和精度都是令人满意的。
参考文献
［1］一种实用的线性隔离检测电路［J］．电工技术，2000，（10）． ［2］Linear optocoupler application notes［M］．American，Clare Co．
光耦线性化与线性光耦器件的应用 发布日期:2005-06-21 浏览数:1092 作者:孙德刚 孙 光 来源:现代电子技术
摘 要：比较全面的介绍了光耦器件在模拟信号隔离测试中的应用，并且指出了保证测试 精度需要采取的措施。
关键词：光耦；线性；反馈；模拟信号
1引言 在单片机测试系统的设计过程中，被测试对象信号的隔离对整个系统的正常工作具有重要
如果图1中2个光耦选用同一型号同一批次的产品，那么特性基本一致，即有：K1＝K2 所以：
从上式可以看出，该测量电路的电压增益只与电阻R1，R2的阻值有关，而与光耦的电流传 输比等特性无关，从而实现了对电压信号的线性隔离。
需要特别指出的是，在图1所示电路中，必须使用隔离电源。
3 线性光耦器件的应用 这里说的线性光耦器件有2种：无反馈型和反馈 型，我们先介绍无反馈型。
目前对于模拟电信号的隔离主要有2种方法：一种是采用诸如霍尔器件等特殊传感器，但其 价格较贵；另一种是首先进行A／D转换或V／F转换，再用光耦进行隔离的方法，但处理过程较 为复杂，并且不能使用单片机内置的A／D口。如果能够使用光耦器件完成对模拟信号的隔离， 无疑是很有意义的。
