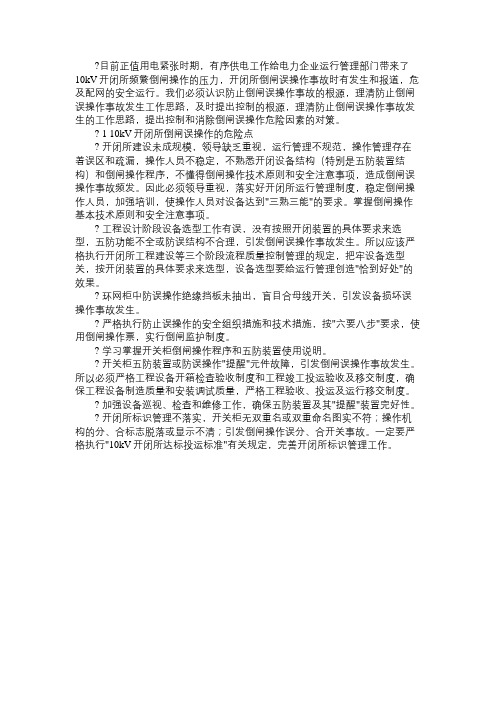

10kV开闭所现场倒闸误操作危险点的分析
?目前正值用电紧张时期，有序供电工作给电力企业运行管理部门带来了10kV开闭所频繁倒闸操作的压力，开闭所倒闸误操作事故时有发生和报道，危及配网的安全运行。
我们必须认识防止倒闸误操作事故的根源，理清防止倒闸误操作事故发生工作思路，及时提出控制的根源，理清防止倒闸误操作事故发生的工作思路，提出控制和消除倒闸误操作危险因素的对策。
? 1 10kV开闭所倒闸误操作的危险点? 开闭所建设未成规模，领导缺乏重视，运行管理不规范，操作管理存在着误区和疏漏，操作人员不稳定，不熟悉开闭设备结构（特别是五防装置结构）和倒闸操作程序，不懂得倒闸操作技术原则和安全注意事项，造成倒闸误操作事故频发。
因此必须领导重视，落实好开闭所运行管理制度，稳定倒闸操作人员，加强培训，使操作人员对设备达到"三熟三能"的要求。
掌握倒闸操作基本技术原则和安全注意事项。
? 工程设计阶段设备选型工作有误，没有按照开闭装置的具体要求来选型，五防功能不全或防误结构不合理，引发倒闸误操作事故发生。
所以应该严格执行开闭所工程建设等三个阶段流程质量控制管理的规定，把牢设备选型关，按开闭装置的具体要求来选型，设备选型要给运行管理创造"恰到好处"的效果。
? 环网柜中防误操作绝缘挡板未抽出，盲目合母线开关，引发设备损坏误操作事故发生。
? 严格执行防止误操作的安全组织措施和技术措施，按"六要八步"要求，使用倒闸操作票，实行倒闸监护制度。
? 学习掌握开关柜倒闸操作程序和五防装置使用说明。
? 开关柜五防装置或防误操作"提醒"元件故障，引发倒闸误操作事故发生。
所以必须严格工程设备开箱检查验收制度和工程竣工投运验收及移交制度，确保工程设备制造质量和安装调试质量，严格工程验收、投运及运行移交制度。
? 加强设备巡视、检查和维修工作，确保五防装置及其"提醒"装置完好性。
? 开闭所标识管理不落实，开关柜无双重名或双重命名图实不符；操作机构的分、合标志脱落或显示不清；引发倒闸操作误分、合开关事故。
10kV变电检修技术问题及措施探析
10kV变电检修技术问题及措施探析摘要：在我国电力行业迅速发展的当下，社会经济水平逐渐提升，很多电力企业之间的竞争随之增大。
变电线路建设规模也逐渐增大，虽然其能够提供稳定的电能，但是在运输电能的过程中还是存在产生问题的可能性。
所以，需要加大对其运行维护的重视程度，让专业人员实施相关的管理操作，防止产生潜在风险。
鉴于此，文章结合笔者多年工作经验，对10kV变电检修技术问题及措施探析提出了一些建议，以供参考。
关键词：10kV；变电检修；技术问题；措施引言由于发展迅速、应用广泛等原因，对当前电气技术中变电检修技术的要求也越来越高，传统的变电检检修方式已经很难满足当下电气技术的需要。
该技术不仅仅通过维护电网运行的方式发挥了专业领域的作用，还从企业自身的运营出发，极大的提高了资源利用效率，把安全风险也降到了最低。
1、10kV变电线路的基本特征1.1运行维护难度大10kV变电线路是电网系统与电力用户的重要连接纽带。
为此，电力人员应不断升级改造变电线路，调配变电设备，最大限度的提升输电线路容量。
总之，电力企业必须加大对电线路维护检修的投入力度，以保证供电的持续性与安全性。
1.2塔架与塔杆支设困难随着现代科技的发展，变电线路敷设的核心技术水平不断提高。
只有严格按照标准要求配置变电设备，才能延长整个变电线路的使用寿命。
针对工业园区、盆地丘陵与高山丛林等特殊区域，架设塔架和调整塔杆垂直高度的难度较大，这会加大10kV变电线路运行检修与维护的难度。
2、10kV线路常见故障2.1短路、跳闸、断线故障引起电路发生短路与断线的故障原因有很多，常见的发生原因有:雷击引起炸裂与断线，从而导致线路短路。
还有就是线路相互间的间隔太窄，在遇到恶劣天气时，就会导致与相近的树枝发生接触，还有可能直接压断导线从而形成断路。
或者由于线路施工质量不达标，从而导致线路出现问题。
有的线路因为弧垂过大，特别是在夏天温度较高时，线路容易出现热胀冷缩的情况，从而使得弧垂距离地面小于安全距离。
变电站中10kV开关柜的检修与维护
变电站中10kV开关柜的检修与维护随着电网的发展和用电负荷的增加，变电站作为电力系统中的重要组成部分，其安全运行和可靠性的要求越来越高。
而10kV开关柜作为变电站中的一个必要设备，它在供电系统中有着至关重要的作用。
因此，对于10kV开关柜的日常检修和维护工作，也显得尤为重要。
一、 10kV开关柜的结构和工作原理10kV开关柜是由开关柜本体、柜框等组成，内装有开关、仪表、电源等电器元件。
它的主要功能是通过开合开关来实现对供电系统的接通和切断，以及对供电系统的保护、控制和监测等。
此外，10kV开关柜还具备自动保护、远程操作和通讯接口等功能，可自主地对供电系统进行监测和控制。
10kV开关柜的工作原理是通过开闭开关实现对供电系统的接通和切断。
当开关关闭时，供电系统的导线构成一个完整的回路，电流在回路中自由流动，供电系统正常运行；而当开关打开时，导线被切断，电路中的电流无法顺畅流动，供电系统停止供电。
二、 10kV开关柜的检修注意事项1. 检修前应先停电。
在进行10kV开关柜的检修工作时，必须先切断供电，确保开关柜内部没有残留电压，以免发生触电等安全事故。
2. 检查元件的运行状态。
检查各个电器元件，确保其运行状态正常，没有损坏、漏电等问题，并对接线和固定件进行检查和紧固。
3. 清洁和保养。
开关柜内外表面应保持清洁，随时清除灰尘、杂物等，避免影响元件的正常运行。
另外，还需对接线端子、接线板、开关触头等进行检查和清洗。
4. 测量电气参数。
对于一些关键的电气参数如电压、电流、绝缘电阻等，应定期进行测量，确保其在规定的范围内，如发现异常情况，应及时处理。
5. 替换损坏元件。
当发现某些元件存在损坏情况时，应及时进行更换，保证开关柜的正常运行。
同时要注意更换元件的型号和规格要与原件相同。
1. 定期对开关柜进行维护。
对于10kV开关柜，应按照要求定期进行维护。
一般情况下，每年进行1~2次巡检和维护。
2. 做好环境保护。
变电站中10kV开关柜的检修与维护
变电站中10kV开关柜的检修与维护变电站中10kV开关柜是供电系统中重要的设备之一，它对电力系统的正常运行起着非常重要的作用。
对10kV开关柜的检修与维护工作必须高度重视。
本文将从开关柜检修的基本要求、常见故障及处理方法、开关柜的维护措施等方面进行详细介绍，以帮助工程师和维护人员更好地了解和掌握开关柜的检修与维护技术。
一、开关柜检修的基本要求1、检修前必须切断电源，确认开关柜内电气设备处于可靠断开状态，并通知相关人员确认停电措施。
2、检修期间必须有专人负责监护，确保安全。
3、检修结束后，需做好设备的清洁、恢复电气连接和试验，恢复设备的正常运行状态。
二、10kV开关柜常见故障及处理方法1、断路器不能合闸故障可能原因：电源故障、断路器机构故障、分合闸线圈烧毁等。
处理方法：首先确认电源是否正常，然后检查分合闸线圈和机构是否损坏，及时更换故障部件。
2、断路器跳闸故障可能原因：短路故障、过载故障、机构故障等。
处理方法：首先排除短路故障或过载故障，然后检查机构是否正常，逐一排除故障原因。
3、开关柜发生漏电故障可能原因：绝缘损坏、接地故障等。
处理方法：首先对开关柜进行绝缘测试，确定绝缘是否正常，然后检查接地情况，及时排除故障。
三、开关柜的维护措施1、定期检查开关柜的接线端子、断路器的连接螺丝等紧固件，确保电气连接的可靠性。
2、对开关柜的机构进行润滑，保持机构的灵活性。
3、定期清洁开关柜内部，防止灰尘和杂物积聚，影响设备的正常运行。
4、定期对开关柜进行绝缘测试，确保其绝缘性能符合要求。
5、定期对开关柜进行检查，及时发现并排除电气设备的隐患。
维护是开关柜保持良好状态的重要手段，只有做好了开关柜的维护工作，才能确保设备的正常运行。
10kV开关柜的检修与维护工作是非常重要的，必须严格遵守安全操作规程，并合理安排检修计划，确保设备的安全可靠运行。
工程师和维护人员需要不断学习和积累经验，提高自身的技术水平，从而更好地保障电力系统的正常运行。
10kV高压柜的故障分析及防范措施探讨
10kV高压柜的故障分析及防范措施探讨摘要：在电力系统正常运行的过程中，所需要用到的高压设备的种类较多，不同的环境所需要用到的高压设备也是不同的，都存在其自身的优点和缺点，本文对10kV高压柜的故障分析及防范措施进行分析，以供参考。
关键词：10kV高压柜；故障分析；防范措施引言将10kV高压开关柜应用在电网系统中，可切实提升电力供应的稳定性，保护操作人员的人身安全。
与传统开关柜结构相比，10kV高压开关柜结构复杂，运维难度大，极易出现各类故障，需相关管理部门细致分析开关柜故障症结所在，制定专项故障解决方案。
110kV高压柜的主要类型及特点分析当前，电气系统中10kV网格元素使用的高压柜类型较多，不同类型高压柜的具体特性差异较大。
结合10kV高压机柜的设计应用，最常用的是固定安装的开关柜、基于机箱的开关柜、手车式开关柜和HXGN负荷开关柜。
在上述开关柜中，固定开关柜通常用于10kV电压网络配电系统和电力需求高的制造企业，这些企业在电力系统的高压结构中不仅占用了较大的空间，而且还有较大的开关柜空间来存放各种电气部件。
注意，由于电力系统运行故障较多，无法满足电力系统的应用要求，因此，由于防护相对较差，固定开关柜结构关闭相对较差，市场地位和影响将越来越小。
机箱开关柜通常用于负荷小、配电房难以达到防污秽、防凝露要求的户外用电场所，负荷较大时散热较差不宜使用。
HXGN负荷开关柜通常应用于新产品尺寸较大、保护程度较高的高压运行控制新电源系统，结构简单，运行可靠且安全，维修量很小，运行费用低。
手车式开关柜是当今市场上常见的基于技术的产品，在实践中需要较高的机械强度，检修时只储更换手车，可缩短检修停电时间，适用于负荷较重要或建筑面积较小的场所，在电力系统中的应用最为广泛。
210kV高压设备形成故障的原因2.1绝缘故障绝缘故障是电力设备较为常见的故障类型，其是指设备出现绝缘放电现象，不但会对电力设备的运行质量造成严重影响，更有可能引发严重的安全问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10kV大电流中置柜内流变检修操作防误回路的探讨
作者： 来源：
字体大小:
小
中
大
摘要：分析了10kV大电流中置柜内的流变检修操作时，防误
回路中存在的危险点情况，对完善防误回路进行探讨。
关键词：中置柜 流变检修 防误回路 探讨
随着电网的不断发展，10kV设备已大量采用中置柜形式，例如KYN28A型铠装中置式交流金属封闭开关设
备。此类设备防爆等级高，操作方便，有较完善的防误闭锁功能。其大电流柜指10kV母分、主变10kV间隔，
一般由开关柜与隔离柜组成，流变装于开关与闸刀间。在大电流柜内的流变检修时，厂家提供了验电接地小车，
分别推入开关柜与隔离柜，在验明确无电压后合上接地闸刀，但验电接地小车的防误闭锁逻辑各变电所间不统一，
有的欠完善。为控制和消除此类操作中的产生误操作的危险因素，选择一种完善的防误闭锁逻辑是十分有必要的。
一、大电流柜流变检修操作中防误回路危险点分析及对策
目前萧山局新上变电所的10kV设备均采用中置柜形式，其10kV母分、主变10kV间隔为开关柜与隔离柜
配置。以10kV母分间隔为例，流变装于开关与隔离闸刀间，具体流变装设在10kV母分开关柜后下柜内，如图
1中的U。在大电流柜内的流变检修操作时，将开关小车、隔离小车分别拉至柜外，用验电接地小车分别推入开
关柜与隔离柜，在验明确无电压后合上接地闸刀，满足检修要求，如图2中的红色接地线。
图1
1：低压二次电缆走线槽
2：低压室
3：母线室
5：断路器室
K：断路器
L：避雷器（选装）
U：电流互感器
T：低能量电流互感器（选装）
图2
根据五防要求，此类流变检修操作应满足以下防误闭锁要求：（注：只讨论本间隔防误）
1.10kV母分开关小车推进机构闭锁开放：
10kV母分隔离小车在工作位置
验电接地小车不在10kV母分隔离柜内工作位置
2.10kV母分隔离小车推进机构闭锁开放：
10kV母分开关小车在试验位置
验电接地小车不在10kV母分开关柜内工作位置
3.10kV母分开关柜验电接地小车推进机构闭锁开放：
10kV母分隔离小车不在工作位置
4.10kV母分隔离柜验电接地小车推进机构闭锁开放：
10kV母分开关小车不在工作位置
5.验电接地小车上地刀操作闭锁开放：
10kV母分开关柜、隔离柜内靠流变侧静触头无压
以上为10kV母分间隔开关柜与隔离柜本身基本防误要求，未提到与相应母线的防误，根据开关柜厂家的不
同，防误闭锁逻辑实现上可能有不同形式，但均应满足基本防误要求。
二、防误回路的使用方案
根据上文所述，大电流柜流变检修操作的防误回路从无到有，从不完善到基本完善也经过一系列过程，下面
我们讨论几个典型使用方案：
方案一：110kV前进变
图（3）10kV母分开关柜防误
前进变大电流柜的流变检修操作防误回路方案是一个早期技改工程，回路中10kV母分开关小车的操作满足
了10kV母分隔离小车必须在工作位置的条件（图3，通过S9常开接点）。但在验收时发现当10kV隔离柜内
验电接地小车在工作位置时，10kV开关小车也能操作到工作位置，即DS1电磁锁励磁，检查发现由于厂家设
计验电接地小车不规范，验电接地小车推至工作位置时，把隔离小车工作位置接点S9接通了，厂家进行了整改。
10kV母分开关柜内验电接地小车的操作，图3 中设置了2个“或门”条件，为10kV母分隔离小车在试验位
置与10kV母分隔离柜内验电接地小车工作位置时可操作10kV母分开关柜内的验电接地小车，满足防误条件。
图（4）10kV母分隔离柜防误
前进变10kV母分隔离小车的操作满足了10kV母分开关小车必须在试验位置的条件（图4，通过S8常开
接点）。
10kV母分隔离柜内验电接地小车的操作，图4中设置了2个“或门”条件，为10kV母分开关小车在试验位
置时与10kV母分开关柜内验电接地小车工作位置时可操作10kV母分隔离柜内的验电接地小车，满足防误条件。
但前进变的防误闭锁回路中未考虑验电接地小车上的地刀防误闭锁，存在直接将地刀合上的验电接地小车推
入开关柜工作位置的危险因素。
方案二：110kV启江变
图（5）10kV母分开关柜防误
注：LX2为母分隔离柜内行程接点，要求装在柜体上，当接地小车推入工作位置时动作。
启江变是一个新建变电所工程，大电流柜的流变检修操作防误回路采用新方案，回路中10kV母分开关小车
的操作要求10kV母分隔离柜内验电接地小车必须不在工作位置（图5，通过LX2常闭接点）。
10kV母分开关柜内验电接地小车地刀的操作要求10kV母分隔离柜内验电接地小车必须在工作位置（图5，
通过LX2常开接点），柜内带电显示器显示无电压（HL接点闭合），技术上确保不会带电合地刀。
图（6）10kV母分隔离柜防误
注：LX1为母分开关柜内行程接点，要求装在柜体上，当接地小车推入工作位置时动作。S8为母分开关小
车试验位置接点。
启江变10kV母分隔离小车的操作要满足10kV母分开关小车必须在试验位置的条件（图6，通过S8常开
接点），10kV母分开关柜内验电接地小车必须不在工作位置（图6，通过LX1常闭接点）
10kV母分隔离柜内验电接地小车地刀的操作要求10kV母分开关柜内验电接地小车必须在工作位置（图6，
通过LX2常开接点），柜内带电显示器显示无电压（HL接点闭合），技术上确保不会带电合地刀。
启江变的防误闭锁回路中明确必须在开关柜与隔离柜中均将验电接地小车推入工作位置后，才能进行验电、
接地操作。但未考虑验电接地小车推进机构的防误闭锁，存在一定的危险因素。
方案三：110kV沿塘变
图（7）10kV母分开关柜防误
注：LX2为母分隔离柜内行程接点，要求装在柜体上，当接地小车推入工作位置时动作。
LX4为母分隔离柜内行程接点，要求装在柜体上，当母分隔离小车推入工作位置时动作。
GD′为接地小车地刀行程接点；ES9为接地小车工作位置通。
沿塘变是一个新建变电所工程，大电流柜的流变检修操作防误回路采用新方案，回路中10kV母分开关小车
的操作要求10kV母分隔离柜内验电接地小车必须不在工作位置（图7，通过LX2常闭接点）。
10kV母分开关柜内验电接地小车的操作要求10kV母分隔离小车必须不在工作位置（图7，通过LX4常闭
接点），并且验电接地小车上的地刀必须断开（图7，通过GD′常闭接点）。
10kV母分开关柜内验电接地小车地刀的操作要求本柜验电接地小车必须在工作位置（图7，通过ES9接点），
10kV母分隔离柜内验电接地小车必须在工作位置（图7，通过LX2常开接点），柜内带电显示器显示无电压（HL
接点闭合），技术上确保不会带电合地刀。
图（8）10kV母分隔离柜防误
注：LX1为母分开关柜内行程接点，要求装在柜体上，当接地小车推入工作位置时动作。
LX3为母分开关柜内行程接点，要求装在柜体上，当母分开关小车推入工作位置时动作。
S8为母分开关小车试验位置接点。
GD′为接地小车地刀行程接点；ES9为接地小车工作位置通。
沿塘变10kV母分隔离小车的操作要满足10kV母分开关小车必须在试验位置的条件（图8，通过S8常开
接点），10kV母分开关柜内验电接地小车必须不在工作位置（图8，通过LX1常闭接点）
10kV母分隔离柜内验电接地小车的操作要求10kV母分开关小车必须不在工作位置（图8，通过LX3常闭
接点），并且验电接地小车上的地刀必须断开（图8，通过GD′常闭接点）。
10kV母分隔离柜内验电接地小车地刀的操作要求本柜验电接地小车必须在工作位置（图8，通过ES9接点），
10kV母分开关柜内验电接地小车必须在工作位置（图8，通过LX1常开接点），柜内带电显示器显示无电压（HL
接点闭合），技术上确保不会带电合地刀。
沿塘变方案比较全面的考虑了开关小车与隔离小车的防误，验电小车推进机构的防误，验电接地小车上地刀
操作的防误，从技术条件上杜绝了产生误操作的可能。
三、结论
通过分析以上几种方案在实际变电所的应用，根据值班员在变电所的实际操作情况，我们认为第三种方案沿
塘变防误逻辑闭锁回路是比较完善的，其已作为杭州电力局设计所的典型设计方案，在以后的新建变电所中得到
广泛使用。
