太阳能光伏发电系统的组成 太阳能光伏发电系统是利用太阳能电池的光伏效应，将太阳光辐射能直接转换成电能的一种新型发电系统。一套基本的光伏发电系统一般是由太阳能电池板、太阳能控制器、逆变器和蓄电池(组)构成。 太阳能电池板：太阳能电池板是太阳能光伏发电系统中的核心部分，其作用是将太阳能直接转换成电能，供负载使用或存贮于蓄电池内备用。 太阳能控制器：太阳能控制器的基本作用是为蓄电池提供最佳的充电电流和电压，快速、平稳、高效的为蓄电池充电，并在充电过程中减少损耗，尽量延长蓄电池的使用寿命；同时保护蓄电池，避免过充电和过放电现象的发生。如果用户使用的是直流负载，通过太阳能控制器可以为负载提供稳定的直流电(由于天气的原因，太阳电池方阵发出的直流电的电压和电流不是很稳定)。 逆变器：逆变器的作用就是将太阳能电池阵列和蓄电池提供的低压直流电逆变成220伏交流电，供给交流负载使用。 蓄电池(组)：蓄电池(组)的作用是将太阳能阵列发出的直流电直接储存起来，供负载使用。在光伏发电系统中，蓄电池处于浮充放电状态，当日照量大时，除了供给负裁用电外，还对蓄电池充电；当日照量小时，这部分储存的能量将逐步放出。 太阳能光伏发电系统的分类 根据不同场合的需要，太阳能光伏发电系统一般分为独立供电的光伏发电系统、并网光伏发电系统、混合型光伏发电系统三种。 (1)独立供电的光伏发电系统 独立供电的太阳能光伏发电系统如图2-6所示。整个独立供电的光伏发电系统由太阳能电池板、蓄电池、控制器、逆变器组成。太阳能电池板作为系统中的核心部分，其作用是将太阳能直接转换为直流形式的电能，一般只在白天有太阳光照的情况下输出能量。根据负载的需要，系统一般选用铅酸蓄电池作为储能环节，当发电量大于负载时，太阳能电池通过充电器对蓄电池充电；当发电量不足时，太阳能电池和蓄电池同时对负载供电。控制器一般由充电电路、放电电路和最大功率点跟踪控制组成。逆变器的作用是将直流电转换为.与交流负载同相的交流电。

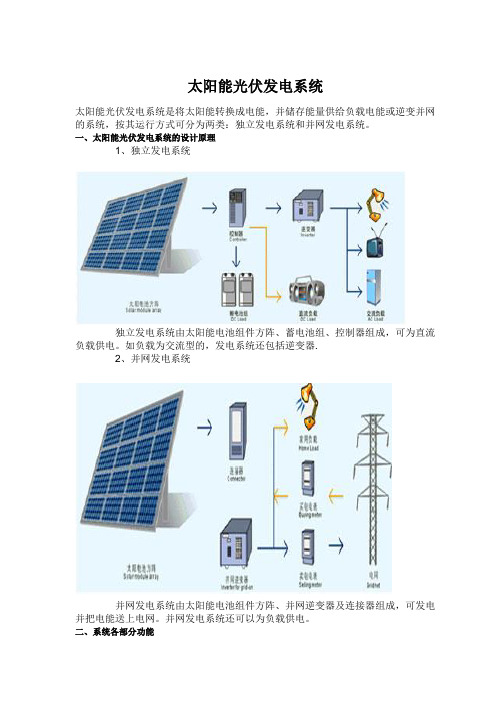

图2-6 独立运行的太阳能光伏发电系统结构框图 (2)并网光伏发电系统

图2-7 并网光伏发电系统结构框图 并网光伏发电系统如图2-7所示，光伏发电系统直接与电网连接，其中逆变器起很重要的作用，要求具有与电网连接的功能。目前常用的并网光伏发电系统具有两种结构形式，其不同之处在于是否带有蓄电池作为储能环节。带有蓄电池环节的并网光伏发电系统称为可调度式并网光伏发电系统，由于此系统中逆变器配有主开关和重要负载开关，使得系统具有不间断电源的作用，这对于一些重要负荷甚至某些家庭用户来说具有重要意义。此外，该系统还可以充当功率调节器的作用，稳定电网电压、抵消有害的高次谐波分量从而提高电能质量。不带有蓄电池环节的 并网光伏发电系统称为不可调度式并网光伏发电系统，在此系统中，并网逆变器将太阳能电池板产生的直流电能转化为和电网电压同频、同相的交流电能，当主电网断电时，系统自动停止向电网供电。当有日照照射、光伏系统所产生的交流电能超过负载所需时，多余的部分将送往电网；夜间当负载所需电能超过光伏系统产生的交流电能时，电网自动向负载补充电能。 (3)混合光伏发电系统 图2-8为混合型光伏发电系统，它区别于以上两个系统之处是增加了一台备用发电机组，当光伏阵列发电不足或蓄电池储量不足时，可以启动备用发电机组，它既可以直接给交流负载供电，又可以经整流器后给蓄电池充电，所以称为混合型光伏发电系统。

图2-8 混合型光伏发电系统结构框图 2.5太阳能光伏发电系统的特点 (1)无枯竭危险； (2)绝对千净(无污染，除蓄电池外)； (3)不受资源分布地域的限制； (4)可在用电处就近发电；(5)能源质量高；(6)获取能源花费的时间短；(7)供电系统工作可靠； 不足之处是： (1)照射的能量分布密度小；(2)获得的能源与四季、昼夜及阴晴等气象条件有关；

太阳能光伏系统设计

太阳能光伏系统总体设计原则 太阳能光伏发电系统的设计分为软件设计和硬件设计，且软件设计先于硬件设计。软件设计主要包括：负载用电量的计算，太阳能电池方阵辐射量的计算，太阳能电池、蓄电池用量的计算以及两者之间相互匹配的优化设计，太阳能电池方阵安装倾角的计算，系统运行情况的预测和系统经济效益的分析等。硬件设计主要包括：负载的选型及必要的设计，太阳能电池和蓄电池的选型，太阳能电池支架的设计，逆变器的选型和设计，以及控制、测量系统的选型和设计。对于大型太阳能光伏发电系统，还有光伏电池方阵场的设计、防雷接地的设计。由于软件设计牵涉到复杂的太阳辐射量、安装倾角以及系统优化的设计计算，一般是由计算机来完成的；在要求不太严格的情况下，也可以采取估算的办法。 太阳能光伏发电系统设计的总原则是，在保证满足负载供电需要的前提下，确定使用最少的太阳能电池组件功率和蓄电池容量，以尽量减少初始投资。系统设计者应当知道，在光伏发电系统设计过程中做出的每个决定都会影响造价。由于不适当的选择，可轻易地使系统的投资成倍地增加，而且未必就能满足使用要求。在决定要建立一个独立的太阳能光伏发电系统之后，可按下述步骤进行设计：计算负载，确定蓄电池容量，确定太阳能电池方阵容量，选择控制器和逆变器，考虑混合发电的问题等。 在进行光伏系统的设计之前，需要了解并获取一些进行计算和选择必需的基本数据：光伏系统现场的地理位置，包括地点、纬度、经度和海拔；该地区的气象资料，包括逐月的太阳能总辐射量、直接辐射量以及散射辐射量；年平均气温和最高、最低气温，最长连续阴雨天数，最大风速以及冰雹、降雪等特殊气象情况等。 太阳能光伏发电系统的容量设计 容量设计的主要目的就是要计算出系统在全年内能够可靠工作所需的太阳电池组件和蓄电池的数量。同时要注意协调系统工作的最大可靠性和系统成本两者之间的关系，在满足系统工作的最大可靠性基础上尽量减少系统成本。 蓄电池设计方法 蓄电池的设计思想是保证在太阳光照连续低于平均值的情况下负载仍能可以正常工作。在进行蓄电池设计时，我们需要引入一个不可缺少的参数：自给天数，即系统在没有任何外来能源的情况下负载仍能正常工作的天数。这个参数让系统设计者能够选择所需使用的蓄电池容量大小。 一般来讲，自给天数的确定与两个因素有关：负载对电源的要求程度；光伏系统安装地点的气象条件，即最大续阴雨天数。通常可以将光伏系统安装地点的最大续阴雨天数作为系统设计中使用的自给天数，但还要综合考虑负载对电源的要求。对于负载对电源要求不是很严格的光伏应用，我们在设计中通常取自给天数为3~5天。对于负载要求很严格的光伏系统，我们在设计中通常取自给天数为7~14天。所谓负载要求不严格的系统通常是指用户可以稍微调节一下负载要求从而适应恶劣天气带来的不便；而严格系统指的是用电负载比较重要，例如常用于通信、导航或者重要的健康设施，如医院、诊所等。此外还要考虑光伏系统的安装地点，如果在很偏远的地区，必须设计较大的蓄电池容量，因为维护人员要到达现场需要花费很长时间。 蓄电池的设计包括电池容量设计计算和蓄电池组的串并联设计。首先，给出计算蓄电池容量的基本方法。 (1)基本公式 第一步，将每天负载需要的用电量乘以根据实际情况确定的自给天数就可以得到初步的蓄电池容量。 第二步，将第一步得到的蓄电池容量除以蓄电池的允许最大放电深度。因为不能让蓄电池在自给天数中完全放电，所以需要除以最大放电深度，得到所需要的蓄电池容量。最大放电深度的选择需要参考光伏系统中选择使用的蓄电池的性能参数，可以从蓄电池供应商得到详细的有关该蓄电池最大放电深度的资料。通常情况下，如果使用的是深循环型蓄电池，推荐使用80%的放电深度(DOD)；如果使用的是浅循环蓄电池，推荐选用伸用50%DOD。设计蓄电池容量的基本公式如下： 自给天数日平均负载数蓄电池容量

最大放电深度

下面介绍确定蓄电池串并联的方法。每个蓄电池都有它的标称电压。为了达到负载工作的标称电压，我们将蓄电池串联起来给负载供电，需要串联的蓄电池的个数等于负载的标称电压除以蓄电池的标称电压。

负载标称电压串联蓄电池数蓄电池标称电压

(2)设计修正 以上给出的只是蓄电池容量的基本估算方法，在实际情况中还有很多性能参数会对蓄电池容量和使用寿命产生很大的影响。为了得到正确的蓄电池容量设计，上面的基本方程必须加以修正。 对于蓄电池，蓄电池的容量不是一成不变的，蓄电池的容量与两个重要因素相关：蓄电池的放电率和环境温度。 首先，我们考虑放电率对蓄电池容量的影响。蓄电池的容量随着放电率的改变而改变，随着放电率的降低，放电电流变小，放电时间就越长，蓄电池的容量也会相应增加。这样就会对我们的容量设计产生影响。进行光伏系统设计时就要为所设计的系统选择在恰当的放电率下的蓄电池容量。通常，生产厂家提供的是蓄电池额定容量是l0h放电率下的蓄电池容量。但是在光伏系统中，因为蓄电池中存储的能量主要是为了自给天数中的负载需要，蓄电池放电率通常较慢，光伏供电系统中蓄电池典型的放电率为100~200h。在设计时我们要用到在蓄电池技术中常用的平均放电率的概念。光伏系统的平均放电率公式如下： 自给天数负载工作时间平均放电率（小时）

最大放电深度

上式中负载工作时间可以用下述方法估计：对于只有单个负载的光伏系统，负载的工作时间就是实际负载平均每天工作的小时数；对于有多个不同负载的光伏系统，负载的工作时间可以使用加权平均负载工作时间，加权平均负载工作时间的计算方法如下：

负载功率负载工作时间加权平均工作时间负载功率

根据上面两式就可以计算出光伏系统的实际平均放电率，根据蓄电池生产商提供的该型号电池在不同放电速率下的蓄电池容量，就可以对蓄电池的容量进行修正。 温度对蓄电池容量的影响：蓄电池的容量会随着蓄电池的温度的变化而变化，当蓄电池温度下降时，蓄电池的容量会下降。通常，铅酸蓄电池的容量是在25℃时标定的。随着温度的降低，0℃时的容量大约下降到额定容量的90%，而在-20℃的时候大约下降到额定容量的80%，所以必须考虑蓄电池的环境温度对其容量的影响。 如果光伏系统安装地点的气温很低，这就意味着按照额定容量设计的蓄电池容量在该地区的实际使用容量会降低，也就是无法满足系统负载的用电需求。在实际工作的情况下就会导致蓄电池的过放电，减少蓄电池的使用寿命，
