湖北通城高岭土矿提纯和增白试验研究
磁化焙烧法强化高岭土磁选除铁增白工艺研究

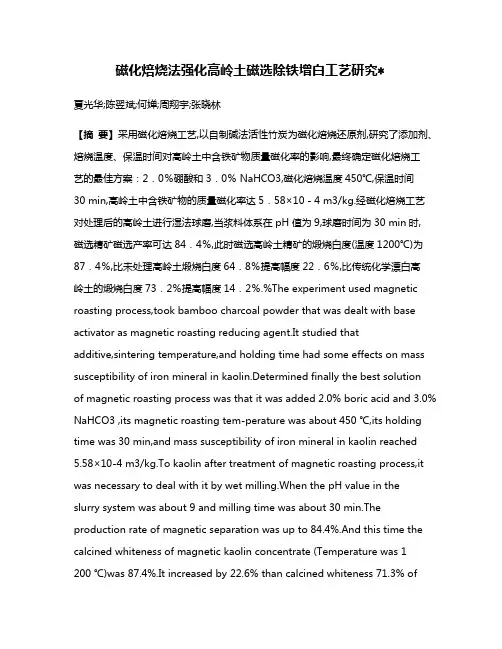

磁化焙烧法强化高岭土磁选除铁增白工艺研究∗夏光华;陈翌斌;何婵;周翔宇;张晓林【摘要】采用磁化焙烧工艺,以自制碱法活性竹炭为磁化焙烧还原剂,研究了添加剂、焙烧温度、保温时间对高岭土中含铁矿物质量磁化率的影响,最终确定磁化焙烧工艺的最佳方案：2．0％硼酸和3．0％ NaHCO3,磁化焙烧温度450℃,保温时间30 min,高岭土中含铁矿物的质量磁化率达5．58×10－4 m3/kg.经磁化焙烧工艺对处理后的高岭土进行湿法球磨,当浆料体系在pH 值为9,球磨时间为30 min时,磁选精矿磁选产率可达84．4％,此时磁选高岭土精矿的煅烧白度(温度1200℃)为87．4％,比未处理高岭土煅烧白度64．8％提高幅度22．6％,比传统化学漂白高岭土的煅烧白度73．2％提高幅度14．2％.%The experiment used magnetic roasting process,took bamboo charcoal powder that was dealt with base activator as magnetic roasting reducing agent.It studied thatadditive,sintering temperature,and holding time had some effects on mass susceptibility of iron mineral in kaolin.Determined finally the best solutionof magnetic roasting process was that it was added 2.0% boric acid and 3.0% NaHCO3 ,its magnetic roasting tem-perature was about 450 ℃,its holding time was 30 min,and mass susceptibility of iron mineral in kaolin reached 5.58×10-4 m3/kg.To kaolin after treatment of magnetic roasting process,it was necessary to deal with it by wet milling.When the pH value in theslurry system was about 9 and milling time was about 30 min.The production rate of magnetic separation was up to 84.4%.And this time the calcined whiteness of magnetic kaolin concentrate (Temperature was 1200 ℃)was 87.4%.It increased by 22.6% than calcined whiteness 71.3% ofuntreated kaolin sample,it increased by 14.2% than calcined whiteness 76.5% of original kaolin sample.【期刊名称】《功能材料》【年(卷),期】2015(000)003【总页数】4页(P3144-3147)【关键词】磁化焙烧;湿法球磨;高岭土;除铁;烧成白度【作者】夏光华;陈翌斌;何婵;周翔宇;张晓林【作者单位】景德镇陶瓷学院材料科学与工程学院，江西景德镇 333000;景德镇陶瓷学院材料科学与工程学院，江西景德镇 333000;景德镇陶瓷学院材料科学与工程学院，江西景德镇 333000;景德镇陶瓷学院材料科学与工程学院，江西景德镇 333000;景德镇陶瓷学院材料科学与工程学院，江西景德镇 333000【正文语种】中文【中图分类】TD924;TD9261 引言高岭土被广泛应用于陶瓷、造纸、橡胶、塑料、化学工业等领域。
高岭土化学除铁增白技术研究进展
高岭土化学除铁增白技术讨论进展铁含量高和白度低是限制高岭土应用范围的重要原因，尤其是现代工业对高岭土的白度有着极为严格的要求，例如：造纸工业对铜版纸用涂布级高岭土，要求其白度不低于85%；陶瓷工业要求高岭土的白度80%～85%。
但目前我国国内的高岭土产品多数为低档产品，且80%还只能应用于陶瓷行业，优质高档的高岭土产品无论品质还是数量都远不能充足国内市场的要求，因此必需对高岭土资源进行除铁增白，提高其白度及综合性能，才能使其具有较高的可利用价值。
1、高岭土中着色物质的赋存状态使高岭土染色的重要物质是铁，高温锻烧可使其变成Fe2O3，使高岭土矿呈现黄色或砖红色。
若要高效除去高岭土矿中的含铁染色杂质，首先需要正确考察它们的存在状态，然后再有针对性的实行相应的去除方法，才能达到理想的效果。
讨论表明：铁在高岭土中的存在形态重要有以下几种：褐铁矿、赤铁矿、黄铁矿、菱铁矿、钛铁矿等，它们使高岭土呈现出不同的颜色。
这些形态的铁在高岭土中的分布情况很多而杂，它们与高岭土的结合形式也各异，晶态者以微细颗粒状夹杂于高岭土中，非晶态者以包覆状态存在于高岭土的细颗粒表面，其中又以非晶态者居多。
2、高岭土除铁增白方法高岭土的除铁增白法目前重要有三大类：物理法、化学法和生物法。
物理法（重选、浮选、磁选）通常用于富集高岭土原材料或者分别其中的有害物质，首先将大杂质矿物分选出来，使高岭土得到提纯。
但物理法有它的局限性，对于含量低、粒度细的杂质矿物分别效果不明显，对于晶格铁更是无法分别，因此要获得优质、高白度值的高岭土，仅仅依靠物理分选法是不行的。
化学除铁就是将物料中的含铁矿物用化学药剂选择性溶解再除去的方法，化学法除铁效果特别明显，其中的氧化—还原联合法等除铁方法技术比较成熟，应用也很广泛，但成本高而且严重污染环境。
生物除铁法对环境影响小，但它只对一些赋存状态特别的铁钛等杂质有效，且微生物培育的要求高、周期长，不易进行工业化生产。
浅谈高岭土的提纯与增白处理
煅烧高岭土 水洗 高岭土
中 国 粉 体 工 业２ ０ １ ７ Ｎ ｏ ． ４ Ｉ Ｉ
１ ． ２ 高岭土的特征
质纯的高岭土具有 白度高 、质软 、
易分散悬 浮于 水中、 良好的可塑性和高 的抗酸溶性 、很低的 阳离子交换容量 、
的黏结性 、优 良的 电绝缘性 能以及 良好 较高的耐火度等理化性 能 …。
矿和 黄钾铁矾 等 ，其中 以三价氧化铁 最
存在于高岭土 中的铁杂 质主要有 两 为普 遍。这些铁矿物会使高岭土呈现不
依据 杂质 产出状态和性质可大致分 种形 式 ：一种 是存在于高岭石 和副矿 同程度的灰色 、绿色 、褐色 、粉红色等
成两 类 ：第一类是和高岭石一起沉积的
（ 如 云母和钛 白矿 ）中，称为结构铁 ；
白水 泥 等 塑料、橡胶的填料 ，电缆的绝缘填料 石油裂解催化剂载体 分子筛、吸附剂 吸附剂 、 医药涂层 、 添 加剂 、 漂 白剂 、 化妆品 、 铅笔、 颜料等
农业
化肥 、农药 、杀虫剂等载体
最近几年 ， 现代 科学 技术 飞速 发展 ， 新材料 ，甚至原子反应堆 、航天 飞机和
时击穿 电压 ＞２ ５ ＫＶ／ ｍｍ，可用于 电缆填 料 良好 的抗酸溶性 一般 ３～５ ｎ ｍｏ ｌ ／１ ０ ０ ｇ １ ７ ７ ０ ℃～１ ７ ９ ０ ℃
物理 性能
电绝缘性 化学 性能 化学稳定性 阳离子交换容量 耐火度
１ ． ３高岭 土的 应用
上用于陶瓷和耐火材料，自２ ０ 世纪 ８ ０ 用领域逐渐拓展。
高岭土 的理化性能
项目 颜色 莫 氏硬度 可塑性 分散性 指标 白色或近于 白色 ，最高白度 ＞ ９ ５ ％ 软质一般为 １ ～２ ， 硬质有时可达 ３～４ 良好 的成型 、干燥和烧结性能 在 水 中易分 散、悬 浮，能形 成 稳定性 良 好 的悬浮液 ２ ０ ０ Ｃ时 电阻率 ＞１ ０ ・ ｃ ｍ， 频率 ５ ０ Ｈｚ
煤系硬质高岭土提纯及溢流磁选增白试验研究
煤系硬质高岭土提纯及溢流磁选增白试验研究李彩霞;程明;白阳;任瑞晨【期刊名称】《非金属矿》【年(卷),期】2014(000)004【摘要】以吉林白山煤系硬质高岭土为研究对象,原矿经磨矿后采用Φ75 mm、Φ50 mm、25 mm、Φ10 mm 4级水力旋流器进行除砂提纯,对溢流产品进行磁选增白试验研究.结果表明,Φ75 mm旋流器粗选除砂,溢流经Φ50 mm、Φ25 mm、Φ10 mm旋流器提纯,高岭石实现较好富集,Φ10mm旋流器对-2μm分级效果显著,三者最适宜的入料压力分别为0.20 MPa、0.30 MPa、0.65 MPa; Φ50 mm旋流器溢流最佳磁选工艺为1.2T条件下进行2段磁选,煅烧白度为90.89％;25 mm及Φ10 mm旋流器溢流进行1段磁选,最佳磁场强度分别为1.3T、1.2T,白度分别为91.18％、91.45％.【总页数】3页(P13-15)【作者】李彩霞;程明;白阳;任瑞晨【作者单位】辽宁工程技术大学矿业学院,辽宁阜新123000;辽宁工程技术大学矿业学院,辽宁阜新123000;辽宁工程技术大学矿业学院,辽宁阜新123000;辽宁工程技术大学矿业学院,辽宁阜新123000【正文语种】中文【中图分类】TD973+.2【相关文献】1.SLon磁选机在淮北煤系高岭土提纯中的研究与应用 [J], 熊大和2.煤系硬质高岭土煅烧增白研究 [J], 潘琳3.某煤系高岭土提纯增白试验研究 [J], 任瑞晨;郑忠宇;赵靖宇;孙得志;董佳奇;李彩霞4.黑曲霉对煤系高岭土除铁增白试验研究 [J], 赵雪淞;王冬旭;洪琰;刘鑫;沙洲5.超导磁选机用于广西高岭土除铁增白的试验研究 [J], 张鹏翔; 宋健; 张义廷; 王兆连; 苗文波; 贾利林; 宋志明因版权原因，仅展示原文概要，查看原文内容请购买。
《2024年高岭土增白工艺及综合利用探究》范文
《高岭土增白工艺及综合利用探究》篇一一、引言高岭土，作为一种重要的非金属矿产资源，以其独特的物理化学性质和广泛的应用领域，已成为现代工业不可或缺的重要原料。
近年来，随着科技的进步和工业的快速发展，高岭土的增白工艺及综合利用成为了研究热点。
本文旨在探讨高岭土的增白工艺及其综合利用的途径，以期为相关领域的研究和应用提供参考。
二、高岭土的基本性质及应用领域高岭土是一种以高岭石为主要矿物的天然黏土，具有优良的物理性能和化学稳定性。
其颜色通常为白色或浅色，具有较好的可塑性和耐火性。
高岭土广泛应用于陶瓷、橡胶、塑料、涂料、造纸、化肥、农药等众多领域。
三、高岭土增白工艺1. 原料准备：选择质量优良的高岭土原料，进行破碎、磨细等预处理，以提高其加工性能。
2. 漂白处理：采用化学漂白或物理漂白方法，如使用双氧水、次氯酸钠等化学试剂进行漂白，或采用高温煅烧、紫外线照射等物理方法进行增白。
其中，化学漂白方法需控制好漂白剂的用量和反应条件，避免对高岭土造成过度损伤；物理方法则需控制好温度和时间，以达到最佳的增白效果。
3. 表面处理：通过表面处理剂对高岭土进行改性，提高其分散性、耐候性和化学稳定性。
常用的表面处理剂包括偶联剂、分散剂等。
4. 后期加工：根据不同领域的应用需求，对增白后的高岭土进行粉碎、混合、造粒等后期加工，以满足不同产品的生产需求。
四、高岭土的综合利用1. 陶瓷行业：高岭土是陶瓷行业的重要原料，可用于生产日用陶瓷、建筑陶瓷、卫生陶瓷等。
通过增白工艺处理后的高岭土，可提高陶瓷产品的白度和光泽度，提高产品的附加值。
2. 涂料行业：高岭土具有良好的填充性和增稠性，可用于涂料行业作为填料和增稠剂。
增白后的高岭土可提高涂料产品的白度和遮盖力，改善产品的性能。
3. 塑料行业：高岭土可用于塑料行业中作为填充剂和增稠剂，可提高塑料制品的硬度、耐热性和尺寸稳定性。
增白后的高岭土可提高塑料制品的外观质量。
4. 其他领域：高岭土还可用于造纸、化肥、农药等领域，通过增白和综合利用，可提高产品的质量和附加值。

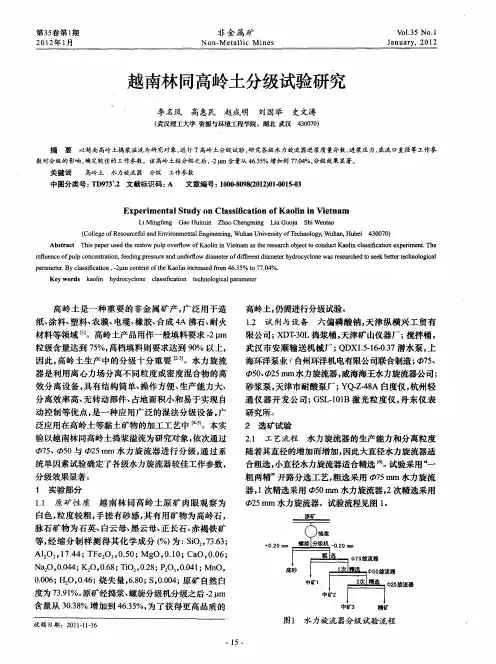

越南林同高岭土分级试验研究
高岭土 ， 仍需进行分级试验。
１ 试剂与设备 ． ２
六偏磷酸钠 ， 天津纵横兴工 贸有
限公 司 ； ＤＴ３Ｌ捣浆桶 ， Ｘ －０ 天津 矿 山仪 器厂 ； 搅拌桶 ，
武汉市安顺输送机械厂 ； Ｄ ． １．． 潜水泵， Ｑ Ｘ１ － ０ ７ ５６ ３ 上 海环洋泵 业 ／ 台州环 洋机 电有 限公司联合制 造 ； ７、 ５
收 稿 日期 ：２ １ － １ １ ０ １ １ —６
中甘 ３ Ｌ
精矿
图ｌ 水力旋 流器分级试验 流非 金 属 矿
２ １年１ ０２ 月
试验以溢流产品细度与产率来评价分级效果， 研 究 ５ ０ ５１１ 、 巧 、 １ 水力旋流器的进浆质量分数、 １１ ２ 进浆压力与底流 口 直径等工作参数对分级的影响， 确 定 较佳 的工作 参 数 ， 由于 高 岭土 的分 级 粒 度较 细 ， 溢
流 口直径为 ４０Ｔｎ ．Ｉ 。 ｌ ｒ
ＡＩＯ３ １ ． ４；ＴＦ ２ ， ． ０； ｇ ， ． ０； Ｏ ， ． ６； ２ ， ７４ ｅ Ｏ３ ０ ５ Ｍ Ｏ ０ １ Ｃａ ０ ０
Ｎａ ０ ４ ； ２ ０６ ； ／ ２０ ８ ＰＯ５０ ４ ； Ｏ， ２ ． ４ Ｋ Ｏ，． ＴＯ ，． ； ２ ，． １ Ｍｎ ０， ０ ８ ２ ０
溢 流变粗 、 底砂 质量 分数变 高、 选效果 下降 ， 分 而处 理 能 力增大 ， 所以 ， 一般 进浆质量 分数不 大于 ３％【 ０ ５ 】 。试 验 确 定进 浆压 力 为 ０ ０ ａ底 流 口直径 为 ５ ｌ， ． ＭＰ ， ２ ． Ｔ ０ｍ ｌ
厩 流 口亘 径 ／ ｍ ｍ
图３ （ ５１１ ／ １１ ） １ 水力旋 流器底流 口直径对 分级的影 响 ７ １
《2024年高岭土增白工艺及综合利用探究》范文
《高岭土增白工艺及综合利用探究》篇一一、引言高岭土，一种以高岭石为主要成分的粘土矿物，因其独特的物理和化学性质，被广泛应用于陶瓷、橡胶、塑料、涂料等多个领域。
然而，随着科技的发展和市场的需求变化，对高岭土的品质要求也日益提高。
其中，高岭土的增白工艺及综合利用成为研究的热点。
本文将深入探讨高岭土的增白工艺及其综合利用，以期为高岭土产业的发展提供参考。
二、高岭土增白工艺（一）工艺流程高岭土增白工艺主要包括原料准备、清洗、破碎、磨浆、漂白、过滤、干燥等步骤。
其中，漂白是增白工艺的关键环节，主要通过化学漂白和物理漂白两种方式实现。
（二）化学漂白化学漂白主要采用氧化剂，如过氧化氢、次氯酸钠等，对高岭土进行漂白。
在适当的温度和pH值条件下，氧化剂与高岭土中的杂质发生反应，使杂质分解或转化为无色物质，从而达到增白的效果。
（三）物理漂白物理漂白主要采用荧光增白剂或高温煅烧等方法。
荧光增白剂能够吸收紫外光并发出蓝紫色光，与高岭土的黄色调相协调，从而达到增白效果。
高温煅烧则能去除高岭土中的有机杂质和部分无机杂质，使高岭土的色泽更加纯净。
三、综合利用探究（一）在陶瓷行业的应用高岭土在陶瓷行业中应用广泛，主要用于制备陶瓷坯体和釉料。
增白后的高岭土能够提高陶瓷产品的白度和光泽度，从而提高产品的附加值。
此外，高岭土还具有优良的塑性和成型性，能够改善陶瓷产品的性能。
（二）在橡胶和塑料行业的应用增白后的高岭土可用于橡胶和塑料行业，作为填充剂和增稠剂。
其独特的物理和化学性质能够提高橡胶和塑料制品的强度、耐磨性和抗老化性能。
此外，高岭土还具有优良的耐热性和电绝缘性，使其在橡胶和塑料行业中具有广泛的应用前景。
（三）在其他领域的应用除陶瓷、橡胶和塑料行业外，高岭土还可用于涂料、造纸、化妆品等行业。
增白后的高岭土能够提高产品的白度和光泽度，提高产品的市场竞争力。
此外，高岭土还具有优良的吸附性能和过滤性能，使其在环保领域也具有潜在的应用价值。
《2024年高岭土增白工艺及综合利用探究》范文
《高岭土增白工艺及综合利用探究》篇一一、引言高岭土，一种以高岭石为主要成分的粘土矿物，因其独特的物理和化学性质，广泛应用于陶瓷、涂料、造纸、橡胶、塑料等多个领域。
近年来，随着科技的进步和人们对产品品质的追求提高，高岭土的增白工艺及其综合利用问题受到了越来越多的关注。
本文旨在深入探究高岭土的增白工艺，并探讨其综合利用的可能途径。
二、高岭土增白工艺1. 原料选择与预处理高岭土增白的第一步是选择合适的原料并进行预处理。
原料的选择主要依据高岭土的化学成分、白度、杂质含量等因素。
预处理过程包括粉碎、研磨、筛分等步骤，目的是提高高岭土的细度和纯度。
2. 增白剂的选择与应用增白剂是提高高岭土白度的关键。
目前常用的增白剂包括荧光增白剂、钛白粉等。
在添加增白剂时，需考虑其与高岭土的相容性、增白效果及对产品性能的影响。
通常，增白剂的添加量需通过实验确定，以达到最佳的增白效果。
3. 工艺流程与操作条件高岭土增白的工艺流程包括调浆、混合、研磨、漂洗、烘干等步骤。
操作条件如温度、压力、时间等对增白效果有重要影响。
在实际生产中，需根据原料特性和产品要求，优化工艺流程和操作条件，以达到最佳的增白效果。
三、综合利用探究1. 不同领域的应用高岭土因其良好的物理和化学性质，在多个领域都有广泛的应用。
除了传统的陶瓷、涂料、造纸等领域，高岭土还可应用于橡胶、塑料、催化剂载体等领域。
通过优化高岭土的性能，可以进一步拓展其应用领域。
2. 高附加值产品的开发通过对高岭土进行深加工和改性，可以开发出高附加值的产品。
例如，利用高岭土制备纳米级材料、功能性填料等，提高产品的性能和附加值。
此外，还可以通过与其他材料复合，开发出新型的高性能复合材料。
3. 环保与可持续发展在高岭土的综合利用过程中，需注重环保和可持续发展。
通过优化生产工艺，减少废弃物的产生和排放；对废弃物进行资源化利用，实现循环经济；加强高岭土矿山的生态保护和恢复等措施，推动高岭土产业的绿色发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第33卷第4期非金属矿V ol.33 No.4 2010年7月Non-Metallic Mines July, 2010高岭土可用于造纸工业、涂料工业、塑料工业、农膜、电缆、橡胶工业、合成4A沸石、耐火材料等领域。
近年来，我国高岭土行业迅速发展，由于高岭土资源的不可再生以及应用领域的扩展，目前世界范围内造纸涂料用高岭土资源十分紧缺，在供不应求的市场格局下，2005年美国ENGELHARD公司和法国IMERYS公司大幅度提高高岭土的价格，国际最大的非金属矿组织美洲联盟也宣布将优质高岭土价格提高100美元/t左右[1]。
白度和含铁量等是影响高岭土应用的主要因素，国内很多高岭土矿资源都必须经过加工和漂白[2-4]。
湖北通城有着丰富的高岭土资源，本实验对通城高岭土矿的4例代表性样品进行了研究，主要目的是脱除样品中的有害元素铁，提高高岭土的白度及综合性能，使其具有较高的可利用价值。
1 实验原料和测试仪器1.1 原料湖北通城高岭土矿样品T-01、T-02、T-04、T-05，T-01和T-05采样位置近地表，T-02和T-04在矿槽中。
1.2 化学试剂保险粉（Na2S2O4），化学纯；硫酸，化学纯；盐酸，化学纯。
1.3 仪器180-70原子吸收光谱仪，日本；UV-754紫外可见分光光度计，中国；X'pert MPD Pro型X射线衍射仪，Cu靶，仪器电压40kV，管流40mA，扫描速度25(。
)/min，扫描步宽0.0167。
，扫描范围3。
~ 65。
，日本；数字白度仪，SBD-1B；HN101-2数显电热鼓风干燥箱，上海冠港仪器设备电炉；SX-2箱式节能电阻炉，湖北英山建国电炉厂；TDL5M台式大容量冷冻离心机；电动搅拌器；大小烧杯若干。
2 实验2.1 提纯工艺采用重力自然沉降法对高岭土样品进行提纯，具体工艺为：将原矿破碎研磨至200目，配制成浓度为20 %的矿浆，静置2 h后，虹吸法取上层悬浮液，离心沉淀，沉淀物再次配制成浓度为20 %的矿浆，静置4 h，虹吸法取上层悬浮液，离心沉淀，干燥即得提纯的高岭石样品。
2.2 高温煅烧实验将提纯后的高岭土样品在马弗炉中935 ℃下煅烧2 h，对比煅烧前后样品颜色变化。
2.3 化学漂白工艺取25g提纯后的高岭土样品，10 % HCl+10 % H2SO4（1∶1）混合溶液200 mL，60 ℃水浴中搅拌30 min，离心洗涤3~5次，加水调整矿浆浓度为10 %，用1+1 HCl（盐酸和蒸馏水按体积比1∶1配制）调节pH值为2~3，加入3 %保险粉，85 ℃水浴中搅拌2 h，离心洗涤干燥即得高岭土样品。
湖北通城高岭土矿提纯和增白试验研究于吉顺1 管俊芳2 吴红丹3 张锦化3 （1 中国地质大学地质过程与矿产资源国家重点实验室，武汉430074；2 武汉理工大学资源与环境工程学院，武汉430070；3 中国地质大学材料科学与化学工程学院，武汉430074）摘 要通过高温煅烧和化学漂白工艺对通城4例高岭土的增白进行了系统的研究，结果表明：湖北通城高岭土的白度主要受TFe2O3含量影响，与有机质无关，高岭土白度与TFe2O3含量呈反线性相关。
化学漂白可使高岭土一次除铁率达50%，白度明显增加。
关键词高岭土提纯白度中图分类号：TD97文献标识码：A文章编号：1000-8098(2010)04-0037-03Experimental Study on Purification and Whitening of Kaolin from Hubei TongchengYu Jishun1Guan Junfang2Wu Hongdan3Zhang Jinhua3(1 State Key Laboratory of Geological Processes and Mineral Resources, China University of Geosciences, Wuhan, Hubei 430074; 2 School of Resource & Environmental Engineering, Wuhan University of Technology, Wuhan, Hubei 430070; 3 Faculty of Material Science and ChemicalEngineering, China University of Geosciences, Wuhan, Hubei 430074)Abstract The whitening of four kaolin samples from Hubei Tongcheng was studied systematically by high temperature calcinations and chemical bleaching technology. The results showed that the whiteness of kaolin affected by content of TFe2O3 but not organic matter. The whiteness of kaolin was antilinear related with content of TFe2O3. The efficiency of iron-removal of kaolin can reach 50% because of chemical bleaching technology and the whiteness was significantly increased.Key words kaolin purification whiteness收稿日期：2010-05-19- 37 -- 38 -第33卷第4期 非金属矿 2010年7月3 结果与讨论3.1 通城高岭土的矿物学特征3.1.1 高岭石的形貌：根据扫描电镜照片（图1）可知，高岭石为结晶良好的片状，部分颗粒可见有不完整的六边形，不同矿样粒径稍有差别，一般为2~10 μm 。
图1 T-04扫描电镜照片3.1.2 通城高岭土的矿物组成：试样T-01、T-02、T-04、T-05原矿经X 射线衍射物相半定量分析，矿石主要组成矿物为高岭石、石英、长石、伊利石，以及少量白云母、黑云母、褐铁矿等。
提纯前后各样的主要矿物组成、含量及白度，见表1。
表1 高岭土矿提纯前后主要矿物的含量样品石英/%长石/%伊利石/%高岭石/%白度/%T-01提纯前25103530提纯后<5<3157770.1T-02提纯前25152535提纯后<5108575.2T-04提纯前45102025提纯后<53157741.2T-05提纯前25153525提纯后103157261.1由表1可看出，提纯前后石英和长石的含量有着显著的降低，但是因为除去石英、长石后，高岭土矿中铁钛杂质的含量较高，而且会更富集，尤其是试样T-04，提纯后是红色的粉体，其白度只有41.2%，而T-01、T-02、T-05等提纯后虽然都是白色粉体，但还是不能达到工业品的要求。
因此，有必要采取进一步有效的除铁工艺和手段。
3.2 提纯高岭土的增白试验 影响高岭土白度的主要因素有两类，一类是由于有机质存在，第二类是Fe 3+等有色金属离子所引起。
工业中常用的有针对性的高岭土增白方法是高温氧化煅烧法和化学漂白法。
3.2.1 高温煅烧法增白：对比煅烧前后的样品外观，煅烧后的样品颜色由灰白色变为浅红色，反而引起高岭石样品白度下降，这是因为通城高岭土样品中含有无色的Fe 2+，在高温煅烧时，Fe 2+发生氧化，生成有色的Fe 3+，严重影响高岭土白度，不利于高岭土的应用。
高温煅烧实验也充分说明通城高岭土的白度主要是由于含有有色金属离子，而不是由于有机质的存在所引起的。
3.2.2 化学除铁法增白3.2.2.1 提纯高岭土的化学成分：提纯后高岭土进行化学成分分析见表2。
由表2可以看出，湖北通城高岭土矿中TFe 2O 3的含量较高，尤其是T-04，有3.07 %。
表2 提纯后高岭土的化学成分 (wt %)样号SiO 2Al 2O 3TFe 2O 3Na 2O K 2O H 2O T-0147.6036.09 1.020.05 1.590.70T-0247.9836.280.730.030.900.66T-0447.0333.86 3.070.05 2.960.97T-0549.1533.801.870.042.040.77对比表1中的各样品的白度，发现TFe 2O 3与高岭土白度呈反线性相关，见图2。
这进一步说明，通城高岭土的白度主要受到TFe 2O 3含量的影响。
图2 TFe 2O 3含量与白度关系3.2.2.2 化学漂白除铁实验：去铁后样品T-04的颜色由红褐色变为白色，其余的3个样品颜色也略有变化。
化学增白前后样品的TFe 2O 3含量及白度见表3。
表3 化学增白前后TFe 2O 3的含量(%)及白度(%)样号T-01T-02T-04T-05除铁前TFe 2O 3 1.020.73 3.07 1.87白度70.174.241.261.2除铁后TFe 2O 30.500.40 1.080.98白度80.278.372.570.2对比化学处理前后样品中TFe 2O 3的含量及白度，除铁后，铁的含量明显降低，一次除铁率可达50 %，相应的白度也有明显增加，4例样品的白度分别增加10 % ~ 30 %不等，而且其TFe 2O 3含量仍然与其白度工艺研究提供了可靠的理论依据。
图3 化学增白前后TFe 2O 3含量与白度关系（下转第41页）- 41 -从图6中可见，当同体积的研磨介质进行粉碎时，研磨效率为密度（g/cm 3）6.0>4.0>2.6。
这是因为在相同体积量的介质磨矿时，由于介质的粒度大小相同，介质的总个数是一样的，在磨矿过程中和物料接触研磨的机率也是相等的，但是，密度大的介质在与物料相接触时，给予的能量比密度小的介质给予的能量大，整个磨矿过程中累计给予物料的能量就较多，磨矿效率就高。
从本试验的结果可得出，使用介质密度（g/cm 3）2.6、4.0、6.0超细研磨煅烧高岭土，介质体积相同时，介质密度越大，磨矿效率越高。
2.3.2 同质量介质：试验条件：每次研磨200 g ，浓度为45 %，料比5∶1，助磨（分散）剂用量为煅烧高岭土质量的粒图7 从图7中可以得出，当同质量的介质进行研磨粉碎时，磨矿效率为介质密度（g/cm 3）2.6> 4.0>6.0。
原因是密度2.6 g/cm 3的介质相对于密度4.0 g/cm 3和 1.在煅烧高岭土超细研磨的起始阶段，由于物料的粒度较粗，大粒径介质配比研磨效果较好，随着磨矿过程的进行，物料粒度的减小，小粒径研磨介质的粉碎效率越来越高，介质级配(8:0:0)最终磨矿产物的中位粒径最小。
