华为USG6350双机热备与 NAT 功能结合配置

华为USG6350双机热备与 NAT 功能结合配置

双机热备与 NAT 功能结合一组网需求USG作为安全设备被部署在业务节点上。

USG的业务接口工作在三层,上下行连接交换机。

USG_A、 USG_B以主备备份方式工作。

内网用户可以通过公网地址访问Internet。

正常情况下, USG_A作为主用设备,处理业务流量; USG_B作为备用设备,不处理业务流量。

当USG_A的接口或整机发生故障时, USG_B切换为主用设备接替USG_A处理业务流量,从而保证业务不中断。

图 1-44 业务接口工作在三层,上下行连接交换机的组网图配置思路1. 由于USG的业务接口工作在三层,能够配置IP地址。

而且USG上下行连接交换机,交换机能够透传VRRP报文。

因此本举例选择在业务接口上配置IP地址和VRRP备份组,由VRRP备份组监控接口状态。

2. 为了实现主备备份方式,需要将USG_A的VRRP备份组加入Active管理组, USG_B的VRRP备份组加入Standby管理组,由管理组统一监控接口状态。

3. 为了使内网用户能够使用公网IP地址访问Internet,需要配置Trust与Untrust域间的源NAT。

由于NAT地址池中的地址与VRRP备份组的虚拟IP地址在同一网段,为了避免业务冲突,需要配置NAT地址池与管理组绑定。

4. 为了使USG_B能够备份USG_A的关键配置命令和会话表状态信息,需要在两台USG上指定HRP备份通道,然后启用HRP功能。

5. 为了保证正常情况下路由可达,且主备设备状态切换后流量能够被正确地引导到备用设备上,需要在内网的PC或设备上配置静态路由,下一跳为VRRP备份组的虚拟IP地址。

操作步骤步骤1 在USG_A上配置各个接口的IP地址,并将接口加入安全区域。

1. 选择“网络 > 接口 > 接口”。

2. 在“接口列表”中,单击GE0/0/1对应的,显示“修改GigabitEthernet”界面。

GE0/0/1的相关参数如下,其他参数使用默认值:l 安全区域: untrustl 模式:路由l 连接类型:静态IPl IP地址: 10.2.0.1l 子网掩码: 255.255.255.03. 单击“应用”。

华为防火墙(VRRP)双机热备配置及组网

华为防火墙(VRRP)双机热备配置及组网

防火墙双机热备配置及组网指导防火墙双机热备,主要是提供冗余备份的功能,在网络发生故障的时候避免业务出现中断。

防火墙双机热备组网根据防火墙的模式,分路由模式下的双机热备组网和透明模式下的双机热备组网,下面分别根据防火墙的不同模式下的组网提供组网说明及典型配置。

防火墙双机热备命令行说明防火墙的双机热备的配置主要涉及到HRP的配置,VGMP的配置,以及VRRP的配置,防火墙的双机热备组网配置需要根据现网的业务和用户的需求来进行调整,下面就防火墙的双机热备配置涉及到的命令行做一个解释说明。

HRP命令行配置说明HRP是华为的冗余备份协议,Eudemon 防火墙使用此协议进行备份组网,达到链路状态备份的目的,从而保证在设备发生故障的时候业务正常。

HRP协议是华为自己开发的协议,主要是在VGMP协议的基础上进行扩展得到的;VGMP 是华为的私有协议,主要是用来管理VRRP的,VGMP也是华为的私有协议,是在VRRP的基础上进行扩展得到的。

不管是VGMP的报文,还是HRP的报文,都是VRRP的报文,只是防火墙在识别这些报文的时候能根据自己定义的字段能判断出是VGMP的报文,HRP的报文,或者是普通的VRRP的报文。

在Eudemon防火墙上,hrp的作用主要是备份防火墙的会话表,备份防火墙的servermap表,备份防火墙的黑名单,备份防火墙的配置,以及备份ASPF模块中的公私网地址映射表和上层会话表等。

两台防火墙正确配置VRRP,VGMP,以及HRP之后,将会形成主备关系,这个时候防火墙的命令行上会自动显示防火墙状态是主还是备,如果命令行上有HRP_M的标识,表示此防火墙和另外一台防火墙进行协商之后抢占为主防火墙,如果命令行上有HRP_S的标识,表示此防火墙和另外一台防火墙进行协商之后抢占为备防火墙。

防火墙的主备状态只能在两台防火墙之间进行协商,并且协商状态稳定之后一定是一台为主状态另外一台为备状态,不可能出现两台都为主状态或者都是备状态的。

网络安全之华为USG防火墙配置实例

网络安全之华为USG防火墙配置实例

网络安全之华为USG防火墙配置实例USG5500系列产品是华为技术有限公司面向大中型企业和下一代数据中心推出的新一代电信级统一安全网关设备。

USG5500系列产品部署于网络出口处,有效阻止Internet 上的黑客入侵、DDoS攻击,阻止内网用户访问非法网站,限制带宽,为内部网络提供一个安全可靠的网络环境。

这里华迪教育以此为例,给同学们讲解防火墙配置实例。

华为USG防火墙配置内容:(1)内部网络通过防火墙访问外部网络(NAT)(2)外部网络能够访问内部服务器的映射网站主要配置命令如下:Step 1: 设置内、外网接口IPinterface GigabitEthernet0/0/1ip address 192.168.10.1 255.255.255.0interface GigabitEthernet0/0/8ip address 211.95.1.200 255.255.255.0Step 2: 指定内网信任区和外网非信任区firewall zone trustdetect ftp (启用FTP应用层转换)add interface GigabitEthernet0/0/1firewall zone untrustadd interface GigabitEthernet0/0/8step 3 : 开启内网FTP服务映射到外网,开通区域间的通信许可firewall interzone trust untrustdetect ftp (开启内网到外网的FTP服务映射)firewall packet-filter default permit allstep 4:定义NAT地址池、配置NAT Server发布内网站点服务nat address-group 1 211.95.1.200 211.95.1.200nat server zone untrust protocol tcp global 211.95.1.200 www inside 192.168.10.254 wwwnat server zone untrust protocol tcp global 211.95.1.200 ftp inside 192.168.10.254 ftpnat server zone trust protocol tcp global 211.95.1.200 www inside 192.168.10.254 wwwnat server zone trust protocol tcp global 211.95.1.200 ftp inside 192.168.10.254 ftpStep 5 :配置nat转换,使得内网可以访问外网nat-policy interzone trust untrust outboundpolicy 1action source-natpolicy source 192.168.10.0 0.0.0.255address-group 1Step 6: 配置源地址转换,强制要求内网用户须通过映射地址访问内部服务器nat-policy zone trustpolicy 1action source-natpolicy source 192.168.10.0 0.0.0.255policy destination 211.95.1.254 0 address-group 1。

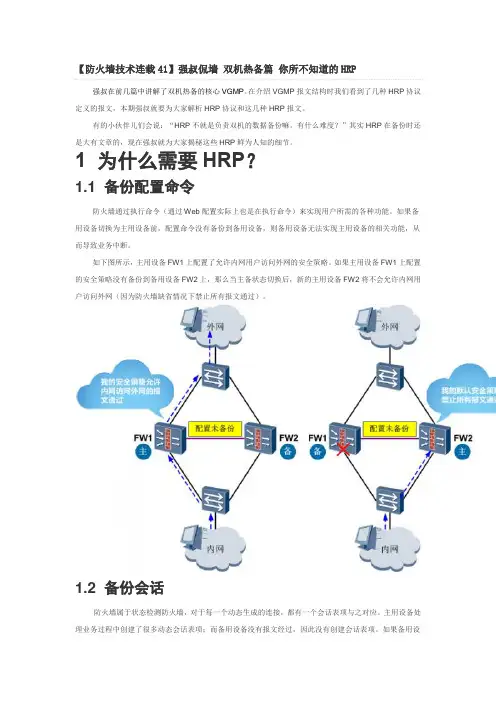

双机热备篇 你所不知道的HRP

双机热备篇 你所不知道的HRP

【防火墙技术连载41】强叔侃墙双机热备篇你所不知道的HRP 强叔在前几篇中讲解了双机热备的核心VGMP。

在介绍VGMP报文结构时我们看到了几种HRP协议定义的报文,本期强叔就要为大家解析HRP协议和这几种HRP报文。

有的小伙伴儿们会说:“HRP不就是负责双机的数据备份嘛。

有什么难度?”其实HRP在备份时还是大有文章的,现在强叔就为大家揭秘这些HRP鲜为人知的细节。

1 为什么需要HRP?1.1 备份配置命令防火墙通过执行命令(通过Web配置实际上也是在执行命令)来实现用户所需的各种功能。

如果备用设备切换为主用设备前,配置命令没有备份到备用设备,则备用设备无法实现主用设备的相关功能,从而导致业务中断。

如下图所示,主用设备FW1上配置了允许内网用户访问外网的安全策略。

如果主用设备FW1上配置的安全策略没有备份到备用设备FW2上,那么当主备状态切换后,新的主用设备FW2将不会允许内网用户访问外网(因为防火墙缺省情况下禁止所有报文通过)。

1.2 备份会话防火墙属于状态检测防火墙,对于每一个动态生成的连接,都有一个会话表项与之对应。

主用设备处理业务过程中创建了很多动态会话表项;而备用设备没有报文经过,因此没有创建会话表项。

如果备用设备切换为主用设备前,会话表项没有备份到备用设备,则会导致后续业务报文无法匹配会话表,从而导致业务中断。

如下图所示,主用设备FW1上创建了PC1访问PC2的会话(源地址为10.1.1.10,目的地址为200.1.1.10),PC1与PC2之间的后续报文会按照此会话转发。

如果主用设备FW1上的会话不能备份到备用设备FW2上,那么当主备状态切换后,PC1访问PC2的后续报文在FW2上匹配不到会话。

这样就会导致PC1访问PC2的业务中断。

因此为了实现主用设备出现故障时备用设备能平滑地接替工作,必须在主用和备用设备之间备份关键配置命令和会话表等状态信息。

为此华为防火墙引入了HRP( Huawei Redundancy Protocol)协议,实现防火墙双机之间动态状态数据和关键配置命令的备份。

USG防火墙双机热备业务特性与配置

USG防火墙双机热备业务特性与配置
USG防火墙 双机热备业务特性与配置
前言
在当前的组网应用中,用户对网络可靠性的要求越来越高, 特别是在一些重要的业务入口或接入点上需要保证网络不间 断运行。对于这些重要的业务点如何保证网络的不间断传输, 成为必须解决的一个问题。 本胶片主要介绍防火墙的双机热备份技术原理和具体配置, 以及在USG防火墙上实施双机热备份技术所使用的三种协议: VRRP、VGMP和HRP。
VGMP数据通道
TrustUSG A来自A1Master
A3
A2
A4
A4-B4
DMZ
B1
B4
B2
B3
Backup
USG B
Untrust
防火墙状态信息的备份
VGMP可以保证报文来回路径通过同一台防火墙。当主防火墙 出现故障时,所有流量都将切换到备防火墙。但USG防火墙 是状态防火墙,如果备防火墙上没有原来主防火墙上的连接 状态数据,则切换到备防火墙的很多流量将无法通过,造成 现有的连接中断,此时用户必须重新发起连接。 为了实现主用设备出现故障时能由备用设备平滑地接替工作, 需要在主、备用设备之间备份关键配置命令和会话表状态等 关键信息。
Trust
备份组1
Virtual IP Address 10.100.10.1
USG A Master
10.100.10.0/24 DMZ
10.100.20.0/24
备份组2 Virtual IP Address
10.100.20.1
USG B Backup
Untrust
备份组3 Virtual IP Address
混合模式是指USG的业务端口工作在透明模式下,而HRP备份通 道接口工作在路由模式下。
路由模式和混合模式都包含两种组网方式:

华为防火墙配置命令大全,带案例,相当详细的!

华为防火墙配置命令大全,带案例,相当详细的!

华为防⽕墙配置命令⼤全,带案例,相当详细的!关于阿龙⼀个专注于计算机⽹络的⾮著名砖家,2016年拥有HCIE认证(数通⽅向),全球唯⼀编号:3558,分享计算机⽹络知识,让枯燥的技术知识变得更有趣,让⽂字动起来,让⽹络变得更简单。

信息爆炸的年代,过多⽆⽤的信息充斥着我们,学⽹络技术,关注⼀个号就够了,⼀起交流,共同进步。

防⽕墙(Firewall)也称防护墙,是由Check Point创⽴者Gil Shwed于1993年发明并引⼊国际互联⽹(US5606668(A)1993-12-15)防⽕墙是位于内部⽹和外部⽹之间的屏障,它按照系统管理员预先定义好的规则来控制数据包的进出。

防⽕墙是系统的第⼀道防线,其作⽤是防⽌⾮法⽤户的进⼊。

初始化防⽕墙初始化防⽕墙: 默认⽤户名为admin,默认的密码Admin@123,这⾥修改密码为along@163.Username:adminPassword:*****The password needs to be changed. Change now? [Y/N]: yPlease enter old password: Admin@123Please enter new password: Along@163Please confirm new password: Along@163<FW1> system-view // 进⼊系统视图[FW1] sysname FW1 // 给防⽕墙命名[FW1] undo info-center enable // 关闭⽇志弹出功能[FW1] quit<FW1> language-mode Chinese // 将提⽰修改为中⽂Change language mode, confirm? [Y/N] y提⽰:改变语⾔模式成功.开启Web管理界⾯: 默认防⽕墙console接⼝IP地址是192.168.0.1.<FW1> system-view[FW1] web-manager enable // 开启图形管理界⾯[FW1] interface GigabitEthernet 0/0/0[FW1-GigabitEthernet0/0/0] ip address 192.168.0.1 24 // 给接⼝配置IP地址[FW1-GigabitEthernet0/0/0] service-manage all permit // 放⾏该端⼝的请求[FW1-GigabitEthernet0/0/0] display this配置Console⼝登陆:<FW1> system-view // 进⼊系统视图[FW1] user-interface console 0 // 进⼊console0的⽤户配置接⼝[FW1-ui-console0] authentication-mode password // 使⽤密码验证模式[FW1-ui-console0] set authentication password cipher Admin1234 // 设置密码为Admin1234[FW1-ui-console0] quit // 退出⽤户配置接⼝配置telnet密码认证: 配置密码认证模式,此处配置密码为Admin@123.FW1> system-view[FW1] telnet server enable // 开启Telnet⽀持[FW1] interface GigabitEthernet 0/0/0 // 选择配置接⼝[FW1-GigabitEthernet0/0/0] service-manage telnet permit // 允许telnet[FW1-GigabitEthernet0/0/0] quit[FW1] user-interface vty 0 4 // 开启虚拟终端[FW1-ui-vty0-4] protocol inbound telnet // 允许telnet[FW1-ui-vty0-4] authentication-mode password // 设置为密码认证模式[FW1-ui-vty0-4] set authentication password cipher Admin@123 // 设置⽤户密码[USG6000V1] firewall zone trust // 选择安全区域[USG6000V1-zone-trust] add interface GE0/0/0 // 添加到安全区域配置telnet⽤户名密码认证:<FW1> system-view // 进⼊系统视图[FW1] interface GigabitEthernet 0/0/0 // 进⼊接⼝配置[FW1-GigabitEthernet0/0/0] ip address 192.168.0.1 24 // 配置接⼝IP[FW1-GigabitEthernet0/0/0] service-manage telnet permit // 允许telnet[FW1-GigabitEthernet0/0/0] service-manage ping permit // 允许ping[FW1-GigabitEthernet0/0/0] quit //退出[FW1] firewall zone trust // 进⼊trust安全域配置[FW1-zone-trust] add interface GigabitEthernet 0/0/0 // 把GE0/0/0加⼊到trust安全域[FW1-zone-trust] quit[FW1] telnet server enable // 启⽤telnet服务[FW1] user-interface vty 0 4 // 进⼊vty0-4的⽤户配置接⼝[FW1-ui-vty0-4] authentication-mode aaa // 使⽤AAA验证模式[FW1-ui-vty0-4] user privilege level 3 // 配置⽤户访问的命令级别为3[FW1-ui-vty0-4] protocol inbound telnet // 配置telnet[FW1-ui-vty0-4] quit // 退出⽤户配置接⼝[FW1] aaa // 进⼊AAA配置视图[FW1-aaa] manager-user lyshark // 创建⽤户vtyadmin[FW1-aaa-manager-user-lyshark] password cipher admin@123 // 配置⽤户密码[FW1-aaa-manager-user-lyshark] service-type telnet // 配置服务类型[FW1-aaa-manager-user-lyshark] quit // 退出[FW1-aaa] bind manager-user lyshark role system-admin // 绑定管理员⾓⾊[FW1-aaa] quit // 退出AAA视图常⽤查询命令: 查询防⽕墙的其他配置,常⽤的⼏个命令如下.[FW1] display ip interface brief // 查默认接⼝信息[FW1] display ip routing-table // 显⽰路由表[FW1] display zone // 显⽰防⽕墙区域[FW1] display firewall session table // 显⽰当前会话[FW1] display security-policy rule all // 显⽰安全策略配置到这⾥,我们就可以在浏览器中访问了,其访问地址是http://192.168.0.1防⽕墙基本配置初始化防⽕墙: 初始化配置,并设置好防⽕墙密码,此处⽤户名admin密码是along@123. Username:adminPassword:*****The password needs to be changed. Change now? [Y/N]: yPlease enter old password: Admin@123Please enter new password: Along@163Please confirm new password: Along@163<USG6000V1> system-view // 进⼊系统视图[USG6000V1] sysname FW1 // 给防⽕墙命名[FW1] undo info-center enable // 关闭⽇志弹出功能[FW1] quit<FW1> language-mode Chinese // 将提⽰修改为中⽂[FW1] web-manager enable // 开启图形管理界⾯[FW1] interface GigabitEthernet 0/0/0[FW1-GigabitEthernet0/0/0] service-manage all permit // 放⾏该端⼝的请求配置内⽹接⼝: 配置内⽹的接⼝信息,这⾥包括个GE 1/0/0 and GE 1/0/1这两个内⽹地址. <FW1> system-view[FW1] interface GigabitEthernet 1/0/0[FW1-GigabitEthernet1/0/0] ip address 192.168.1.1 255.255.255.0[FW1-GigabitEthernet1/0/0] undo shutdown[FW1-GigabitEthernet1/0/0] quit[FW1] interface GigabitEthernet 1/0/1[FW1-GigabitEthernet1/0/1] ip address 192.168.2.1 255.255.255.0[FW1-GigabitEthernet1/0/1] undo shutdown[FW1-GigabitEthernet1/0/1] quit# -------------------------------------------------------[FW1] firewall zone trust // 将前两个接⼝加⼊trust区域[FW1-zone-trust] add interface GigabitEthernet 1/0/0[FW1-zone-trust] add interface GigabitEthernet 1/0/1配置外⽹接⼝: 配置外⽹接⼝GE 1/0/2接⼝的IP地址,并将其加⼊到untrust区域中.[FW1] interface GigabitEthernet 1/0/2 // 选择外⽹接⼝[FW1-GigabitEthernet1/0/2] undo shutdown // 开启外⽹接⼝[FW1-GigabitEthernet1/0/2] ip address 10.10.10.10 255.255.255.0 // 配置IP地址[FW1-GigabitEthernet1/0/2] gateway 10.10.10.20 // 配置⽹关[FW1-GigabitEthernet1/0/2] undo service-manage enable[FW1-GigabitEthernet1/0/2] quit# -------------------------------------------------------[FW1] firewall zone untrust // 选择外⽹区域[FW1-zone-untrust] add interface GigabitEthernet 1/0/2 // 将接⼝加⼊到此区域配置安全策略: 配置防⽕墙安全策略,放⾏trust(内⽹)-->untrust(外⽹)的数据包.[FW1] security-policy // 配置安全策略[FW1-policy-security] rule name lyshark // 规则名称[FW1-policy-security-rule-lyshark] source-zone trust // 原安全区域(内部)[FW1-policy-security-rule-lyshark] destination-zone untrust // ⽬标安全区域(外部)[FW1-policy-security-rule-lyshark] source-address any // 原地址区域[FW1-policy-security-rule-lyshark] destination-address any // ⽬标地址区域[FW1-policy-security-rule-lyshark] service any // 放⾏所有服务[FW1-policy-security-rule-lyshark] action permit // 放⾏配置[FW1-policy-security-rule-lyshark] quit配置源NAT:配置原NAT地址转换,仅配置源地址访问内⽹ --> 公⽹的转换.[FW1] nat-policy // 配置NAT地址转换[FW1-policy-nat] rule name lyshark // 指定策略名称[FW1-policy-nat-rule-lyshark] egress-interface GigabitEthernet 1/0/2 // 外⽹接⼝IP[FW1-policy-nat-rule-lyshark] action source-nat easy-ip // 源地址转换[FW1-policy-nat-rule-lyshark] display this配置⽬标NAT: 外⽹访问10.10.10.10⾃动映射到内⽹的192.168.2.1这台主机上.[FW1] firewall zone untrust // 选择外⽹区域[FW1-zone-untrust] add interface GigabitEthernet 1/0/2 // 将接⼝加⼊到此区域# ----NAT规则---------------------------------------------------# 外⽹主机访问10.10.10.10主机⾃动映射到内部的192.168.2.2[FW1] firewall detect ftp[FW1] nat server lyshark global 10.10.10.10 inside 192.168.2.2 no-reverse# ----放⾏规则---------------------------------------------------[FW1] security-policy // 配置安全策略[FW1-policy-security] rule name untrs-trs // 规则名称[FW1-policy-security-rule-lyshark] source-zone untrust // 原安全区域(外部)[FW1-policy-security-rule-lyshark] destination-zone trust // ⽬标安全区域(内部)[FW1-policy-security-rule-lyshark] action permit // 放⾏配置[FW1-policy-security-rule-lyshark] quitNAT 地址转换配置内⽹区域: 分别配置防⽕墙内⽹接⼝GE1/0/0 and GE1/0/1设置IP地址,并加⼊指定区域内. <FW1>system-view[FW1]undo info-center enable# ----配置IP地址-----------------------------------------------[FW1] interface GigabitEthernet 1/0/0[FW1-GigabitEthernet1/0/0] ip address 192.168.1.1 24[FW1-GigabitEthernet1/0/0] quit[FW1] interface GigabitEthernet 1/0/1[FW1-GigabitEthernet1/0/1] ip address 192.168.2.1 24[FW1-GigabitEthernet1/0/1] quit# ----加⼊到指定区域--------------------------------------------[FW1] firewall zone trust[FW1-zone-trust] add interface GigabitEthernet 1/0/0[FW1] firewall zone dmz[FW1-zone-dmz] add interface GigabitEthernet 1/0/1配置外⽹区域: 然后配置外⽹地址,将Gig 1/0/2加⼊到untrust区域内.[FW1] interface GigabitEthernet 1/0/2[FW1-GigabitEthernet1/0/2] ip address 10.10.10.10 8[FW1] firewall zone untrust[FW1] firewall zone untrust[FW1-zone-dmz] add interface GigabitEthernet 1/0/2配置源NAT: 配置原NAT地址转换,仅配置源地址访问内⽹ --> 公⽹的转换.# ----配置源NAT转换---------------------------------------------[FW1] nat-policy // 配置NAT地址转换[FW1-policy-nat] rule name lyshark // 指定策略名称[FW1-policy-nat-rule-lyshark] egress-interface GigabitEthernet 1/0/2 // 外⽹接⼝IP[FW1-policy-nat-rule-lyshark] action source-nat easy-ip // 源地址转换[FW1-policy-nat-rule-lyshark] display this# ----放⾏相关安全策略------------------------------------------[FW1] security-policy[FW1-policy-security] rule name trust_untrust[FW1-policy-security-rule] source-zone trust[FW1-policy-security-rule] destination-zone untrust[FW1-policy-security-rule] action permit配置⽬标NAT: 外⽹访问10.10.10.10⾃动映射到内⽹的192.168.2.2这台主机上. # ----NAT规则---------------------------------------------------# 外⽹主机访问10.10.10.10主机⾃动映射到内部的192.168.2.2[FW1] firewall detect ftp[FW1]nat server lyshark global 10.10.10.10 inside 192.168.2.2 no-reverse# ----放⾏规则---------------------------------------------------[FW1] security-policy // 配置安全策略[FW1-policy-security] rule name untrs-DMZ // 规则名称[FW1-policy-security-rule-untrs-DMZ] source-zone untrust // 原安全区域(外部)[FW1-policy-security-rule-untrs-DMZ] destination-zone trust // ⽬标安全区域(内部)[FW1-policy-security-rule-untrs-DMZ] destination-address 192.168.2.2 24[FW1-policy-security-rule-untrs-DMZ] service any[FW1-policy-security-rule-untrs-DMZ] action permit // 放⾏配置[FW1-policy-security-rule-untrs-DMZ] quit配成交换机(透明模式)配置两台交换机: 分别配置两台交换机,并划分到相应的VLAN区域内.# ----配置LSW1交换机--------------------------------------------<Huawei> system-view[LSW1] vlan 10 // 创建VLAN10[LSW1] quit[LSW1] interface Ethernet 0/0/1 // 将该接⼝配置为trunk[LSW1-Ethernet0/0/1] port link-type trunk[LSW1-Ethernet0/0/1] port link-type trunk[LSW1-Ethernet0/0/1] port trunk allow-pass vlan 10 // 加⼊到vlan 10[LSW1-Ethernet0/0/1] quit[LSW1] port-group group-member Eth0/0/2 to Eth0/0/3[LSW1-port-group] port link-type access[LSW1-port-group] port default vlan 10[LSW1-port-group] quit# ----配置LSW2交换机--------------------------------------------<Huawei> system-view[LSW2] vlan 20[LSW1] quit[LSW2] interface Ethernet 0/0/1[LSW2-Ethernet0/0/1] port link-type trunk[LSW2-Ethernet0/0/1] port trunk allow-pass vlan 20[LSW2-Ethernet0/0/1] quit[LSW2] port-group group-member Eth0/0/2 to Eth0/0/3[LSW2-port-group] port link-type access[LSW2-port-group] port default vlan 20[LSW2-port-group] quit配置防⽕墙: 配置Gig1/0/0和Gig1/0/1接⼝为trunk模式,并分别配置好⽹关地址. [FW1] vlan 10[FW1-vlan10] quit[FW1] vlan 20[FW1-vlan20] quit# ----配置防⽕墙接⼝地址-----------------------------------------[FW1] interface GigabitEthernet 1/0/0[FW1-GigabitEthernet1/0/0] portswitch[FW1-GigabitEthernet1/0/0] port link-type trunk[FW1-GigabitEthernet1/0/0] port trunk allow-pass vlan 10[FW1] interface GigabitEthernet 1/0/1[FW1-GigabitEthernet1/0/1] portswitch[FW1-GigabitEthernet1/0/1] port link-type trunk[FW1-GigabitEthernet1/0/1] port trunk allow-pass vlan 20# ----分别给VLAN配置IP地址---------------------------------------[FW1]interface Vlanif 10[FW1-Vlanif10][FW1-Vlanif10]ip address 192.168.10.1 255.255.255.0[FW1-Vlanif10]alias vlan 10[FW1-Vlanif10]service-manage ping permit[FW1] interface Vlanif 20[FW1-Vlanif20][FW1-Vlanif20] ip address 192.168.20.1 255.255.255.0[FW1-Vlanif20] alias vlan 20[FW1-Vlanif20] service-manage ping permit添加防⽕墙区域: 将vlan10和vlan20添加到trust区域内.[FW1]firewall zone trust[FW1-zone-trust] add interface Vlanif 10[FW1-zone-trust] add interface Vlanif 20主备双机热备放⾏所有数据包(两台墙): 为了演⽰实验,需要⼿动放⾏数据包# ------------------------------------------------------------# 将默认防⽕墙规则,设置为允许所有[FW1] security-policy[FW1-policy-security] rule name anyall // 指定规则名称[FW1-policy-security-rule-anyall] source-zone any // 源地址允许所有[FW1-policy-security-rule-anyall] destination-zone any // ⽬标地址允许所有[FW1-policy-security-rule-anyall] action permit // 放⾏[FW1-policy-security-rule-anyall] quit[FW1-policy-security] quit# ------------------------------------------------------------# 将指定的接⼝加⼊到指定的区域内[FW1] firewall zone trust // 选择trust区域[FW1-zone-trust] add interface GigabitEthernet 1/0/0 // 添加内部的端⼝[FW1-zone-trust] quit[FW1] firewall zone untrust // 添加untru区域[FW1-zone-untrust] add interface GigabitEthernet 1/0/1 // 添加外部接⼝[FW1-zone-trust] quit配置IP地址(两台) :给防⽕墙的两个接⼝配置好IP地址.# ------------------------------------------------------------# 配置防⽕墙FW1[FW1] interface GigabitEthernet 1/0/0 // 选择内部接⼝[FW1-GigabitEthernet1/0/0] ip address 192.168.1.253 24 // 配置防⽕墙IP[FW1-GigabitEthernet1/0/0] service-manage ping permit // 开启接⼝ping[FW1-GigabitEthernet1/0/0] quit[FW1] interface GigabitEthernet1/0/1[FW1-GigabitEthernet1/0/1] ip address 10.10.10.20 8[FW1-GigabitEthernet1/0/1] service-manage ping permit[FW1-GigabitEthernet1/0/1] quit# ------------------------------------------------------------# 配置防⽕墙FW2[FW2] interface GigabitEthernet 1/0/0 // 选择内部接⼝[FW2-GigabitEthernet1/0/0] ip address 192.168.1.254 24 // 配置防⽕墙IP[FW2-GigabitEthernet1/0/0] service-manage ping permit // 开启接⼝ping[FW2-GigabitEthernet1/0/0] quit[FW2-GigabitEthernet1/0/0] quit[FW2] interface GigabitEthernet1/0/1[FW2-GigabitEthernet1/0/1] ip address 10.10.10.30 8[FW2-GigabitEthernet1/0/1] service-manage ping permit[FW2-GigabitEthernet1/0/1] quit开启源NAT地址:将内⽹数据映射到外⽹.# ------------------------------------------------------------# 配置防⽕墙FW1[FW1] nat-policy // 配置NAT地址转换[FW1-policy-nat] rule name tru_untr // 指定策略名称[FW1-policy-nat-rule-tru_untr] egress-interface GigabitEthernet 1/0/1 // 外⽹接⼝IP [FW1-policy-nat-rule-tru_untr] action source-nat easy-ip // 源地址转换[FW1-policy-nat-rule-tru_untr] display this# ------------------------------------------------------------# 配置防⽕墙FW2[FW2] nat-policy // 配置NAT地址转换[FW2-policy-nat] rule name tru_untr // 指定策略名称[FW2-policy-nat-rule-tru_untr] egress-interface GigabitEthernet 1/0/1 // 外⽹接⼝IP [FW2-policy-nat-rule-tru_untr] action source-nat easy-ip // 源地址转换[FW2-policy-nat-rule-tru_untr] display this开启VRRP⽀持(两台)# ------------------------------------------------------------# 配置防⽕墙FW1[FW1] interface GigabitEthernet 1/0/0 // 选择内部接⼝[FW1-GigabitEthernet1/0/0] vrrp vrid 1 virtual-ip 192.168.1.1 active // 配置虚拟接⼝为主[FW1-GigabitEthernet1/0/0] quit[FW1] interface GigabitEthernet 1/0/1 // 选择外部接⼝[FW1-GigabitEthernet1/0/1] vrrp vrid 2 virtual-ip 10.10.10.10 active[FW1-GigabitEthernet1/0/1] quit# ------------------------------------------------------------# 配置防⽕墙FW12[FW2] interface GigabitEthernet 1/0/0 // 选择内部接⼝[FW2-GigabitEthernet1/0/0] vrrp vrid 1 virtual-ip 192.168.1.1 standby // 配置虚拟接⼝为备[FW2-GigabitEthernet1/0/0] quit[FW2] interface GigabitEthernet 1/0/1[FW2-GigabitEthernet1/0/1] vrrp vrid 2 virtual-ip 10.10.10.10 standby[FW2-GigabitEthernet1/0/1] quitHRP配置(两台):# ------------------------------------------------------------# 配置防⽕墙FW1[FW1] hrp enableHRP_S[FW1] hrp interface GigabitEthernet 0/0/0 remote 172.16.1.2 // 指定接⼝和对端IP HRP_M[FW1] interface GigabitEthernet 0/0/0 // 选择虚拟接⼝HRP_M[FW1-GigabitEthernet0/0/0] ip address 172.16.1.1 24 // 配置本端IP地址# ------------------------------------------------------------# 配置防⽕墙FW2[FW2] hrp enableHRP_S[FW2] hrp standby-deviceHRP_S[FW2] hrp interface GigabitEthernet 0/0/0 remote 172.16.1.1HRP_S[FW2] interface GigabitEthernet 0/0/0HRP_S[FW2-GigabitEthernet0/0/0] ip address 172.16.1.2 24检查配置:注意1:默认处于 standby 状态的设备不允许配置安全策略,只允许在主设备配置安全策略,且安全策略会⾃动同步到备设备上⾯。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

华为防火墙实现双机热备配置详解,附案例一提到防火墙,一般都会想到企业的边界设备,是内网用户与互联网的必经之路。

防火墙承载了非常多的功能,比如:安全规则、IPS、文件类型过滤、内容过滤、应用层过滤等。

也正是因为防火墙如此的重要,如果防火墙一旦出现问题,所有对外通信的服务都将中断,所以企业中首先要考虑的就是防火墙的优化及高可用性。

本文导读一、双机热备工作原理二、VRRP协议三、VGMP协议四、实现防火墙双机热备的配置一、双机热备工作原理在企业中部署一台防火墙已然成为常态。

如何能够保证网络不间断地传输成为网络发展中急需解决的问题!企业在关键的业务出口部署一台防火墙,所有的对外流量都要经过防火墙进行传输,一旦防火墙出现故障,那么企业将面临网络中断的问题,无论防火墙本身的性能有多好,功能有多么强大。

在这一刻,都无法挽回企业面临的损失。

所以在企业的出口部署两台防火墙产品,可以在增加企业安全的同时,保证业务传输基本不会中断,因为两台设备同时出现故障的概率非常小。

经过图中右边的部署,从拓补的角度来看,网络具有非常高的可靠性,但是从技术的角度来看,还需解决一些问题,正因为防火墙和路由器在工作原理上有着本质的区别,所以防火墙还需一些特殊的配置。

左图,内部网络可以通过R3→R1→R4到达外部网络,也可以通过R3→R2→R4到达,如果通过R3→R1→R4路径的cost(运行OSPF协议)比较小,那么默认情况,内部网络将通过R3→R1→R4到达外部网络,当R1设备损坏时,OSPF将自动收敛,R3将通过R2转发到达外部网络。

右图,R1、R2替换成两台防火墙,默认情况下,流量将通过FW1进行转发到达外部网络,此时在FW1记录着大量的用户流量对应的会话表项内容,当FW1损坏时,通过OSPF收敛,流量将引导FW2上,但是FW2上没有之前流量的会话表,之前传输会话的返回流量将无法通过FW2,而会话的后续流量需要重新经过安全策略的检查,并生成会话。

这就意味着之前所有的通信流量都将中断,除非重新建立连接。

在双机热备环境中,要求如下:(1)两台防火墙用于心跳线的接口加入相同的安全区域;(2)两台防火墙用于心跳线的接口的设备编号必须一致,比如都是G1/0/0;(3)建议用于双机热备的两条防火墙采用相同的型号、相同的VRP版本;华为防火墙的双机热备包含以下两种模式:•热备模式:**同一时间只用一台防火墙转发数据包,其他防火墙不转发数据包,但是会同步会话表及Server-map表;•负载均衡模式:**同一时间,多台防火墙同时转发数据,但每个防火墙又作为其他防火墙的备用设备,即每个防火墙即是主用设备也是备用设备,防火墙之间同步会话表及Server-map表;华为防护墙的热备模式和负载均衡模式如图:二、VRRP协议在双机热备技术中,即使选举出了主用设备和备用设备,默认情况下流量也通过主用设备转发,而备用设备处于备份状态。

但是客户机通常通过指定网关地址来指定网络出口,当客户机将网关指向主用设备时,流量自然从主用设备转发,但是当主用设备故障时,客户机并不会将网关自动指向备用设备,所以即使双机热备本身可以切换、客户机依然无法正常通信。

所以要保证双机热备可以正常工作,还需解决客户机网关自动切换的问题。

而VRRP技术可以解决网关自动切换的问题,甚至还能让设备切换对客户机而言是透明的。

在华为防火墙的双机热备技术中,VRRP是非常重要的一个组成部分。

01(1)VRRP协议概述VRRP(虚拟路由冗余协议)由IETF进行维护。

用来解决网关单点故障的路由协议。

VRRP可以应用在路由器中提供网关冗余,也可以用在防火墙中做双击热备。

VRRP的基本概念如下:(1)VRRP路由器:运行VRRP协议的路由器;(2)虚拟路由器:由一个主用路由器和若干备用路由器组成的一个备份组,一个备份组对客户机提供一个虚拟网关;(3)VRID:Virtual Router ID,虚拟路由器标识,用来唯一的表识一个备份组;(4)虚拟IP地址:提供给客户端的网关IP地址,也是分配给虚拟路由器的IP地址,在所有的VRRP中配置,只有主用设备提供该IP地址的ARP 响应;(5)虚拟MAC地址:基于VRID生成的用于VRRP的MAC地址,在客户端通过ARP协议解析网关的MAC地址时,主用路由器提供该MAC地址;(6)IP地址拥有者:若将虚拟路由器的IP地址配置为某个成员物理接口的真是IP地址,那么该成员被称为IP地址拥有者;(7)优先级:用于表示VRRP路由器的优先级,并通过每个VRRP路由器的优先级选举主用设备及备用设备;(8)抢占模式:在抢占模式下,如果备用路由器的优先级高于备份组中的其他路由器(包括当前的主用路由器),将立即成为新的主用路由器;(9)非抢占模式:在非抢占模式下,如果备用路由器的优先级高于备份组中的其他路由器(包括当前的主用路由器),则不会立即成为主用路由器,直到下一次公平选举(如断电、设备重启等);VRRP的工作原理与Cisco设备基本相同,只有一些细节上的一些区别,如图:02VRRP的角色工作在VRRP模式下的路由器有两种角色,分别是:Master路由器:正常情况下由Master路由器负责ARP响应及提供数据包的转发,并且默认每隔1s向其他路由器通告Master路由器当前的状态信息;Backup路由器:是Master路由器的备用路由器,正常情况下不提供数据包的转发,当Master路由器故障时,在所有的Backup路由器中优先级最高的路由器将成为新的Master路由器,接替转发数据包的工作,从而保证业务不间断;03VRRP的状态机VRRP定义了三种工作状态,如下:Initialize状态:刚配置VRRP时的初始状态。

该状态下,不对VRRP报文做任何处理,当接口shutdown或接口故障时将进入该状态;Master状态:当前设备选举成为主用路由器时的一种状态。

该状态下会转发业务报文,并周期性地发送VRRP通告报文,处于该状态的路由器还将响应客户机发起的ARP请求,并将虚拟MAC地址回应客户机。

当接口关闭时,将立即切换至Initialize状态;Backup状态:当前设备选举成为备用路由器的一种状态。

该状态下不转发任何业务报文,工作在该状态下的路由器会接收主用路由器发送的VRRP通告报文,并判断主用路由器是否正常工作。

在双机热备模式中还将同步主用设备上的状态信息;三种状态之间的切换关系如图:Initialize状态是VRRP的初始状态,当接口shutdown时,无论路由器处于Master状态还是Backup状态,都将立即切换至Initialize状态;当路由器配置IP地址拥有者时,其优先级默认为255,此时路由器直接由Initialize状态切换至Master状态;当路由器不是IP地址拥有者时,其优先级< 255,此时路由器直接由Initialize状态切换至Backup状态;处于Master状态的路由器如果收到优先级更大的VRRP报文,将由Master状态切换至Backup状态,而Backup状态的路由器如果收到一个优先级更大或者本地优先级相等的报文(通常是由Master路由器发出),将重置Master_DOWN_Interval计时器,如果一直没有接收到Master路由器发送的VRRP通过报文,待Master_DOWN_Interval计时器超时后,将由Backup状态切换至Master状态。

注意:除非手工将路由器配置为IP地址拥有者(优先级=255),否则VRRP的状态切换总是先经历Backup状态,即时路由器的优先级最高,也需要从Backup状态过渡到Master状态。

此时Backup状态只是一个瞬间的过渡状态。

04VRRP的工作原理VRRP选举Master路由器和Backup路由器的流程如下:首先选举优先级高的设备成为Master路由器,如果优先级相同,再比较接口的IP地址大小,IP地址大(数值大)的设备将成为Master路由器,而备份组中其他的路由器将成为Backup路由器。

VRRP中的默认接口优先级值为100,取值范围为0~255。

其中优先级0是系统保留,优先级255保留给IP地址拥有者,IP地址拥有者不需要配置优先级,优先级默认是255。

VRRP的工作原理如图:故障切换过程:默认情况下,Master设备(FW1)会周期性(每1s)地向Backup设备发送VRRP通告,而Backup设备每次收到VRRP通告,就将Master_DOWN_Interval计时器重置为0。

当Master设备出现故障,无法发出VRRP通告报文时,Backup设备将无法接收到VRRP,在Master_DOWN_Interval超时后,将直接由Backup状态切换为Master状态,FW2代替FW1成为新的Master设备。

同时会向下游交换机发出免费ARP报文,以更新下游交换机的MAC地址表。

而后续客户机发起的针对虚拟IP的ARP请求报文,FW2将直接代为回应,客户机发出的报文也将由FW2转发,而这一切变化对客户机而言都是透明的。

因为虚拟IP地址仍然可用!当FW1解决故障恢复正常运行时,因为FW1的优先级配置比FW2高,在抢占模式下,其将直接成为Master设备,而FW2再次回到Backup状态;在非抢占模式下,FW2依然是Master设备,而FW1成为Backup设备。

建议:当Master设备和Backup设备性能相差不大,同时网络规模较大时,建议配置为非抢占模式,因为这样可以减少网络的波动。

三、VGMP协议VGMP的工作原理1如果仅仅使用双机热备+VRRP就会出现以下情况:造成以下现象的原因是两个VRRP备份组各自独立工作,,那么有没有什么办法可以使两个备份组协同工作,以保证设备在两个备份组的状态一致性呢?就需要使用到——VGMP协议。

VGMP(VRRP组管理协议)用来实现VRRP备份组的统一管理,以保证设备在各个备份组中的状态一致性。

VGMP通过在设备(FW1和FW2)上将所有的备份组(备份组1和备份组2)加入一个VGMP组中进行统一管理,一旦检测到某个备份组(备份组1)中的状态变化(如接口进入Initialize状态),VGMP组将自身优先级减2,并重新协商VGMP的Active组和Standby组。

选举出的Active组将所有的其他备份组(备份组1和备份组2)统一进行状态切换(备份组1和备份组2中的FW2将成为Master设备)。

VGMP的工作原理:VGMP组的状态决定了VRRP备份组的状态,即设备的角色(如Master和Backup)不再通过VRRP报文选举,而是直接通过VGMP统一管理;VGMP组的状态通过比较优先级决定,优先级高的VGMP组将成为Active,优先级低的VGMP组将成为Standby;默认情况下,VGMP组的优先级为45000;VGMP根据组内VRRP备份组的状态自动调整优先级,一旦检测到备份组的状态变成Initialize状态,VGMP组的优先级会自动减2;通过心跳线协商VGMP状态信息;VGMP的工作原理如图:注意:在加入了VGMP组之后,VRRP中的状态标识从Master和Backup变成Active和Standby。

相关文档
