AutoCAD2015中文版建筑设计实例教程辅助绘图工具
CAD中的绘图辅助工具使用方法
CAD中的绘图辅助工具使用方法CAD（Computer-Aided Design）是一种广泛应用于工程、建筑和设计领域的软件工具。
在CAD软件中，绘图辅助工具是帮助用户更有效和准确地创建和编辑图形的重要功能。
本文将介绍一些常见的绘图辅助工具的使用方法，帮助读者更好地应用CAD软件进行设计和绘图。
1. 对象捕捉（Object Snap）对象捕捉是CAD软件中一个非常有用的工具，它可以帮助用户在绘图过程中准确地捕捉和对齐对象。
在CAD软件中，通过启用对象捕捉功能，在绘图时鼠标会自动对准对象的特定点，如端点、中点、交点等。
要使用对象捕捉功能，只需在CAD软件中启用该选项即可。
2. 画斜线（Hatch）画斜线是CAD软件中用于填充封闭区域的工具。
通过使用画斜线工具，用户可以选择不同的填充样式和颜色来填充图形。
要使用画斜线工具，首先需要选择要填充的封闭区域，然后选择合适的填充样式和颜色。
3. 面板（Panel）面板是CAD软件中用于存储和管理绘图工具的工具栏。
通过使用面板，用户可以快速访问和使用常用的绘图工具，提高工作效率。
要使用面板，只需在CAD软件中启用相应的面板选项，并将其添加到工具栏中。
4. 图层管理器（Layer Manager）图层管理器是CAD软件中用于管理不同图层的工具。
通过使用图层管理器，用户可以创建、编辑和控制不同图层的可见性和属性。
图层管理器可以帮助用户更好地组织和控制绘图元素，提高设计的可读性。
要使用图层管理器，只需在CAD软件中打开该工具，并进行相应的设置和调整。
5. 测量工具（Measure）测量工具是CAD软件中用于测量和计算图形尺寸和距离的工具。
通过使用测量工具，用户可以快速准确地测量和记录图形的尺寸。
要使用测量工具，只需选择测量工具并点击或拖动鼠标，从而确定要测量的对象和尺寸。
6. 修改工具（Modify）修改工具是CAD软件中用于编辑和修改图形的工具。
通过使用修改工具，用户可以对已有的图形进行平移、旋转、镜像、缩放等各种操作。
AutoCAD中文版建筑设计实例教程课件教案第三章绘制二维工具
• 指定下一点或 [闭合(C)/放弃(U)]:（输入下一条直线段的 端点，或输入选项C使图形闭合，结束命令）
3.1.2 实例——窗户 3.1.3 构造线
• 【执行方式】 命令行：XLINE 菜单：“绘图”|“构造线” 工具栏：“绘图”|“构造线”
图 11种绘制圆弧的方法
• 3.2.4 实例——梅花
• 3.2.5 圆环
图 车轮
a)
b)
c)
图3-12 绘制圆环
• 3.2.6 椭圆与椭圆弧
• 【执行方式】 • 命令行：ELLIPSE • 菜单：“绘图”|“椭圆”|“圆弧” • 工具栏：“绘图”|“椭圆”或“绘图”|“椭圆弧” • 【操作格式】 • 命令: ELLIPSE↙ • 指定椭圆的轴端点或 [圆弧(A)/中心点(C)]:（指定轴端点
• 3.3.6 测量点
• 【执行方式】 • 命令行：MEASURE（缩写名：ME） • 菜单：“绘图”|“点”|“定距等分” • 【操作格式】 • 命令: MEASURE↙ • 选择要定距等分的对象:（选择要设置测量点的实体） • 指定线段长度或 [块(B)]:（指定分段长度，绘制结果如图
所示）
• 3.3.7 实例——楼梯
指定半径长度) • 指定圆的直径 <默认值>: (输入直径数值或用鼠标指定直
径长度)
三点(3P)
两点(2P)
相切、相切、半径(T)
图 圆与另外两个对象相切
3.2.2 实例——连环圆
图 连环圆
• 3.2.3 圆弧
• 【执行方式】 • 命令行：ARC（A） • 菜单：“绘图”|“圆弧” • 工具栏：“绘图”|“圆弧” • 【操作格式】 • 命令: ARC↙ • 指定圆弧的起点或 [圆心(C)]:（指定起点） • 指定圆弧的第二点或 [圆心(C)/端点(E)]:（指定第二点） • 指定圆弧的端点:（指定端点）
第3章 AutoCAD 2015基本绘图命令
3.4.1 绘制多线MLINE
【例3.3】 沿ABCD路径绘制如图3-8所示的双线。
B
C
A
D
绘制线路
对正：上 (a)
对正：无 (b)
对正：下 (c)
比例：20 (d)
比例：6 (e)
封闭 (f)
3.4.1 绘制多线MLINE
命令: _mline
当前设置: 对正 = 上，比例 = 1.00，样式 = STANDARD 显示当前绘制多线的模式
回车结束直线绘制
结果如图3-4所示。
3.1 画直线LINE
（5）利用极轴追踪绘制直线。极轴追踪可以自动捕捉预先设定好的极轴角度， 默认为90°的倍数。
当极轴追踪打开后，光标移动到设定的角度附近时，会自动捕捉极轴角度， 同时显示相对极坐标。此时按下鼠标左键，即输入提示点的坐标。
极轴捕捉开关可以通过【F10】功能键切换或在状态栏控制，也可以通过“草 图设置”对话框控制。
设置对象捕捉模式为“中点”，并使对象捕捉模式处于打开状态。
命令: _line
指定第一点: 点取A点
指定下一点或 [放弃(U)]: 点取B点
指定下一点或 [放弃(U)]: 点取C点
指定下一点或 [闭合(C)/放弃(U)]: 移动光标到水平线上中点附近，在出现提示为“中
点”时按下
指定下一点或 [闭合(C)/放弃(U)]:
3.1 画直线LINE
单击栅格和捕捉按钮打开栅格和捕捉模式。当打开捕捉模式后，光标移到
可以捕捉的点附近时，会自动被吸过去，所以不用费力即可准确找点。
命令: _line
指定第一点: 点取A点
定义起点
指定下一点或 [放弃(U)]: 点取B点
CAD中的绘图辅助工具使用指南
CAD中的绘图辅助工具使用指南CAD是一款广泛应用于工程设计和制图的计算机辅助设计软件。
在CAD中，绘图辅助工具是帮助用户提高效率和准确性的重要功能。
本文将介绍一些常见的绘图辅助工具，在使用CAD软件时如何巧妙地运用它们。
1. 网格与参考线在CAD中，网格和参考线可以帮助我们保持线条的垂直和水平对齐，使得绘图更加准确。
在“视图”菜单下，选择“网格”或“参考线”，并调整相应的设置，便可以在绘图区域上显示网格或参考线。
当我们需要保持线条对齐时，可以将对象的端点或中点吸附到网格或参考线上，以确保绘图的准确性。
2. 偏移工具偏移工具是CAD中常用的辅助工具之一，它可以通过将选中的对象沿指定方向进行平移，从而生成与原对象平行的新对象。
我们可以在“修改”菜单下找到偏移命令，并根据需要选择偏移的距离和方向。
偏移工具在绘制对称图形或复杂曲线时非常有用，可以大大提高工作效率。
3. 阵列工具阵列工具可以用来复制和分布选中的对象，以便快速生成一组相似的元素。
在CAD中，阵列工具提供了不同的模式，比如直线阵列、环形阵列和矩形阵列等。
我们可以在“修改”菜单下找到阵列命令，并根据需要选择对应的模式和参数。
阵列工具特别适用于绘制复杂的几何图形和装饰图案。
4. 剪裁和延伸工具剪裁和延伸工具可以帮助我们在绘图过程中删除或延伸选中对象的一部分。
在CAD中，我们可以通过在“修改”菜单下选择剪裁或延伸命令来使用这些工具。
剪裁工具可以将选中的对象裁剪成各种形状，并删除被裁剪部分。
延伸工具可以将选中的对象延伸至与其他对象相交或相接。
这些工具使得绘图和编辑更加方便和高效。
5. 拉伸工具拉伸工具可以帮助我们平行地拉伸选中的对象，以改变其大小和形状。
在CAD中，我们可以在“修改”菜单下找到拉伸命令，并根据需要选择拉伸的距离和方向。
拉伸工具适用于调整线条的长度、修改图形的形状或拉伸实体对象，在设计中非常实用。
6. 弧与圆工具弧与圆工具是绘制圆弧和圆形的基本工具。
AutoCAD2015中文版建筑设计实例教程AutoCAD2015入门
1.1.1
操作界面
AutoCAD 操作界面是 AutoCAD 显示、 编辑图形的区域， 一个完整的 AutoCAD 操作界面如图 1-1 所示， 包括标题栏、菜单栏、工具栏、快速访问工具栏、交互信息工具栏、绘图区、功能区、坐标系、命令行、 状态栏、布局标签。快速访Leabharlann 工具栏功能区标题栏
交互信息工具栏
绘图区
图 1-10 默认情况下出现的选项卡
图 1-11 所有的选项卡显示面板
（1）设置选项卡。将光标放在面板中任意位置处，右击，打开如图 1-12 所示的快捷菜单。选择某个未在功能区显示的选项卡名，系统将自动在功能 区打开该选项卡；反之，将关闭选项卡（调出面板的方法与调出选项板的方 法类似，这里不再赘述）。 （2）选项卡中面板的“固定”与“浮动”。面板可以在绘图区“浮动” （如图 1-13 所示），将鼠标光标放到浮动面板的右上角位置处，显示“将面 板返回到功能区”，如图 1-14 所示。单击此处，使其变为“固定”面板。也 可以把“固定”面板拖出，使其成为“浮动”面板。 【执行方式】 命令行：RIBBON（或 RIBBONCLOSE）。 菜单栏：选择菜单栏中的“工具”→“选项板”→“功能区”命令。

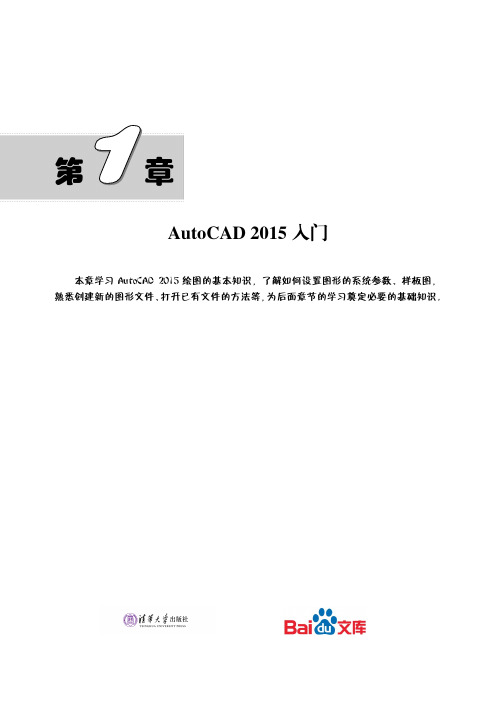

第
章
AutoCAD 2015 入门
本章学习 AutoCAD 2015 绘图的基本知识，了解如何设置图形的系统参数、样板图， 熟悉创建新的图形文件、 打开已有文件的方法等， 为后面章节的学习奠定必要的基础知识。
第1章
AutoCAD 2015 入门
1.1
操作环境简介
操作环境是指和本软件相关的操作界面、绘图系统设置等一些涉及软件的最基本的界面和参数。本节 将进行简要介绍。 【预习重点】 安装软件，熟悉软件界面。 观察光标大小与绘图区颜色。
CAD 2015教程
Auto CAD 软件教程CAD 2015教程二0一六年一月一日CAD简介在建筑设计行业中，计算机绘图以其无与伦比的优势，早已经代取了手工绘图。
能够熟悉地使用AutoCAD专业绘图软件，已经成为建筑设计师们必须掌握的技能。
它是衡量建筑设计水平高低的重要标尺。
使用AutoCAD专业软件绘图建筑图形，可以提高绘图精度，缩短设计周期，还可以成批量的生产建筑图形，缩短出图周期。
CAD常用的图像文件格式在保存格式中dwg是AutoCAD的图形文件，dwt是AutoCAD的样板文件，这两种格式最常用。
目录CAD简介 (I)CAD常用的图像文件格式 (II)目录 (III)第1章 Auto CAD概述 (1)1、软件介绍 (1)2、基本功能 (1)3、工作空间 (1)4、文档操作 (1)第2章工作区 (2)1、工具栏：常用命令的集合 (2)2、命令行：[ ]为提示，< >为默认选择 (2)3、状态栏：坐标值，辅助工具按钮 (2)4、十字光标 (2)第3章绘图前的准备 (3)1、坐标系与坐标系统 (3)2、图形界限 (3)3、图形界限 (3)第4章二维图形的绘制 (4)1、绘制点 (4)2、直线：L/绘图工具栏/绘图菜单 (4)3、射线：RAY/绘图菜单 (4)4、构造线：XL/绘图工具栏/绘图菜单 (4)5、多义线：PL/绘图工具栏/绘图菜单 (4)6、多线：ML/绘图菜单 (4)7、正多边形：POL/绘图工具栏/绘图菜单 (4)8、矩形：REC/绘图工具栏/绘图菜单 (4)9、圆弧：ARC/绘图菜单/绘图工具栏 (5)10、圆：C/绘图菜单/绘图工具栏 (5)11、利用辅助工具精确绘图 (5)第5章修改图形 (6)1、选择对象的方法 (6)2、修改命令 (6)第6章图层操作 (7)1、图层设置 (7)2、画图步骤 (7)第7章整理图块与简化图层 (8)1、创建块 (8)2、插入块：I /绘图工具栏 (8)3、原则 (8)4、方法 (8)第8章填充 (9)1、创建：H/绘图工具栏/绘图菜单 (9)2、修改 (9)1、创建样式：D/标注工具栏图标/AL+O+D（格式菜单>标注样式） (10)2、标注类型 (10)3、编辑标注 (10)4、测量面积 (10)第10章文字 (12)1、文字样式 (12)2、创建 (12)3、调整文字 (12)第11章打印 (13)1、打印前提 (13)2、打印 (13)快捷键 (14)1、试图控制 (14)2、修改工具 (14)3、修改工具 (16)4、标注 (16)5、建模命令 (17)练习 (18)1、对于修改命令的复习 (18)2、绘图与修改命令练习 (18)第1章 Auto CAD概述1、软件介绍绘图：建筑设计、工程制图、机械制造、环艺设计、地产广告…….2、基本功能①绘制与编辑图形。
AutoCAD2015中文版实例教程简单二维绘制命令
第
简单二维绘制命令
本章学习简单二维绘图的基本知识。
了解直线类、圆类、平面图形、点命令，将读者带入绘图知识的殿堂。
AutoCAD 2015中文版实例教程 36 2.1 直线类命令
直线类命令包括直线段、射线和构造线。
这几个命令是AutoCAD 中最简单的绘图命令。
【预习重点】
☑ 了解有几种直线类命令。
☑ 简单练习直线、构造线、多段线的绘制方法。
2.1.1 直线
【执行方式】
☑ 命令行：LINE （快捷命令：L ）。
☑ 菜单栏：选择菜单栏中的“绘图”→“直线”命令。
☑
工具栏：单击“绘图”工具栏中的“直线”按钮。
☑
功能区：单击“默认”选项卡“绘图”面板中的“直线”按钮
（如图2-1所示）。
图2-1 “绘图”面板
【操作实践—绘制表面粗糙度符号】
绘制如图2-2所示的表面粗糙度符号。
图2-2
表面粗糙度符号
操作步骤如下：
（1
）单击“标准”工具栏中的“新建”按钮
，新建一个空白图形文件。
（2）单击“绘图”工具栏中的“直线”按钮，命令行提示与操作如下。
命令: LINE ↙ 指定第一个点
:150,240 （1点）。
AutoCAD中文版建筑设计实例教程课件教案第二章辅助绘图工具
2.5 显示控制
• 2.5.1 图形的缩放
• 【执行方式】 • 命令行：ZOOM • 菜单：“视图”|“缩放”|“动态” • 工具栏：“标准”|“缩放”|“动态缩放” • 【操作格式】 • 命令: ZOOM↙ • 指定窗口的角点，输入比例因子 (nX 或 nXP)，或者[全部
• 2.2.5 点过滤器捕捉
2.3 对象追踪工具
• 2.3.1 自动追踪
• 1．对象捕捉追踪设置 • 【执行方式】 • 命令行：ddosnap • 菜单：“工具”|“草图设置” • 工具栏：“对象捕捉”|“对象捕捉设置” 状态栏：对象
捕捉+对象追踪 • 快捷键：F11 • 快捷菜单：对象捕捉设置（如图所示）
• 2.2.4 实例——点到点绘制线段
• 绘制步骤： • 命令: line↙ • 指定第一点: 45,45↙ • 指定下一点或 [放弃(U)]:from↙ • 基点: 100,100↙ • <偏移>:@-20,20↙ • 指定下一点或 [放弃(U)]: ↙ • 结果绘制出从点（45，45）到点（80，120）的一条线段。
(A)/中心(C)/动态(D)/范围(E)/上一个(P)/比例(S)/窗口 (W)/对象(O)] <实时>: D↙
a) 带“×”的线框
b) 带箭头的线框
c) 缩放后的图形 图 动态缩放
• 2.5.2 平移
• 1．实时平移
• 【执行方式】
• 命令：PBiblioteka N• 菜单：“视图”|“平移”|“实时”
• 工具栏：“标准”|“实时平移”
图 “草图设置”对话框的“对象捕捉”选项卡
• 2.2.3 基点捕捉
CAD使用绘图辅助工具的技巧与方法
CAD使用绘图辅助工具的技巧与方法CAD（计算机辅助设计）是现代工程设计领域中广泛使用的工具。
它提供了一种便捷的方式来创建、修改和分析设计图纸。
在CAD软件中，有许多绘图辅助工具可以帮助设计师更高效地完成工作。
本文将介绍一些常用的CAD绘图辅助工具的技巧与方法。
1. 镜像工具镜像工具可以使你在设计图纸中创建对称的对象。
例如，如果你想绘制一个对称的建筑平面图，你可以使用镜像工具来快速创建对称的部分。
在大多数CAD软件中，镜像工具通常位于编辑或修改菜单中。
你只需要选择要镜像的对象和镜像轴线，然后软件将自动创建对称的副本。
2. 平移工具平移工具可以将对象沿指定的路径移动。
如果你需要在设计图纸中移动一个复杂的对象，平移工具可以帮助你快速完成任务。
使用平移工具时，你需要选择要移动的对象和指定的路径。
一些CAD软件还提供了额外的选项，如复制、旋转和缩放等，使你可以更灵活地操作对象。
3. 变形工具变形工具可以改变对象的形状或大小。
在CAD设计中，你可能需要根据需要调整对象的尺寸或形状。
变形工具可以帮助你实现这一点。
在大多数CAD软件中，变形工具通常包括缩放、旋转和倾斜等功能。
你只需选择要变形的对象和相应的选项，然后对对象进行调整即可。
4. 多边形工具多边形工具可以帮助你创建各种多边形形状。
在CAD设计中，多边形工具是非常有用的。
你可以使用多边形工具来创建正多边形、不规则多边形或其他自定义形状。
在大多数CAD软件中，多边形工具通常位于绘图或插入菜单中。
你只需指定多边形的边数和半径或边长，软件将自动创建对应的形状。
5. 截取工具截取工具可以帮助你按照指定的形状修剪对象。
在CAD设计中，截取工具可以用于删除或修剪设计图纸中的不需要的部分。
例如，如果你只需要一个矩形区域内的对象，你可以使用截取工具将其他部分删除。
在大多数CAD软件中，截取工具通常位于编辑或修改菜单中。
你只需选择要修剪或删除的对象和指定的形状，软件将自动完成操作。
CAD绘图举例步骤2015全解
CAD绘图举例步骤Autodesk·AutoCAD软件基本1、软件的基本功能：绘图（工具栏）、修改特性（工具栏）、建立文字样式及输入文字、建立标注样式及标注尺寸`、建立图层。
2、发出命令的方法：工具栏、文字输入、菜单、鼠标右键。
F2键可以代开命令窗口。
图2-8阀门绘图步骤1、设置捕捉和追踪：●菜单“工具”→“草图设置”→“对象捕捉”→启用对象捕捉；启用对象捕捉追踪；对象捕捉模式选定端点、交点、象限点、圆心→确定。
●菜单“工具”→“草图设置”→“极轴追踪”→启用极轴追踪→增量角90；对象捕捉追踪设置选“仅正交追踪”；“极轴角测量”设置为“相对上一段”→确定。
2、设置单位和精度：菜单“格式”→“单位”→长度类型“小数”精度“0”；角度类型“十进制度数”精度“0”；插入比例单位选“毫米”→确定。
3、画直线12：●在绘图工具栏上选取直线图标→左键定点1→向上移动光标→键入“5”→确定（Enter/空格键/Esc/右键确认）●鼠标滚轮滚动来放大或缩小；按住滚轮拖动来移动图幅。
4、打开对象捕捉将光标移至工具栏上空白处，击鼠标右键，（ACAD上）钩选“对象捕捉”。
5、画直线34：●菜单“绘图”→直线●对象捕捉工具栏上选取“捕捉自”符号→选点1→光标移至最下面命令栏键入“@10,0”(@表示相对坐标x，y的值)→确认（ESC/Enter/空格键），确定点3的位置。
●光标移至最下面命令栏键入“@ 0,5”，定下点4的位置→确认6、画直线14、23：在绘图工具栏上选取直线图标→选定点1→选定点4→确认。
同理画237、画圆：绘图工具栏上选取圆形图标→左键在交点5上定下圆心→键入半径“1”8、画等边三角形：●菜单“工具”→“草图设置”→“极轴追踪”→启用极轴追踪→增量角90；附加角新建60；对象捕捉追踪设置选“用所有极轴角设置追踪”；“极轴角测量”设置为“相对上一段”→确定。
●选取正多边形图标→键入边数“3”→看命令栏提示，键入“E”（表示给定边长）→选取圆的顶上象限点→旋转图形至60度极角→键入边长“2”[或直接到下面的命令行键入“@2<60” (@表示相对极坐标（2，60 )]9、存储文件：菜单栏＂文件＂→＂另存为＂→（选定文件夹；给定文件名；选定文件类型）→存盘。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第
辅助绘图工具
为了快捷准确地绘制图形，AutoCAD 提供了多种必要的辅助绘图工具，如对象选择工具、对象捕捉工具、栅格、正交模式、缩放和平移等。
利用这些工具，可以方便、迅速、准确地实现图形的绘制和编辑，不仅可提高工作效率，而且能更好地保证图形的质量。
本章将介绍捕捉、栅格、正交、对象捕捉、对象追踪、极轴、动态输入、缩放和平移等知识。
第2章 辅助绘图工具
25“正交”模式必须依托于其他绘图工具，才能显示其功能效果。
2.1 精确定位工具
精确定位工具是指能够快速准确地定位某些特殊点（如端点、中点、圆心等）和特殊位置（如水平位置、垂直位置）的工具，包括“推断约束”、“捕捉模式”、“栅格显示”、“正交模式”、“极轴追踪”、“对象捕捉”、“三维对象捕捉”、“对象捕捉追踪”、“允许/禁止动态UCS ”、“动态输入”、“显示/ 隐藏线宽”、“显示/隐藏透明度”、“快捷特征”、“选择循环”和“注释监视器”15个功能开关按钮，如图2-1所示。
【预习重点】
☑ 了解定位工具的应用。
☑ 逐个对应各按钮与命令的相互关系。
☑ 练习正交、栅格、捕捉按钮的应用。
2.1.1 正交模式
在AutoCAD 绘图过程中，经常需要绘制水平直线和垂直直线，但是用光标控制选择线段的端点时很难保证两个点严格沿水平或垂直方向，为此，AutoCAD 提供了正交功能，当启用正交模式时，画线或移动对象时只能沿水平方向或垂直方向移动光标，也只能绘制平行于坐标轴的正交线段。
【执行方式】
☑ 命令行：ORTHO 。
☑ 状态栏：单击状态栏中的“正交模式”按钮。
☑ 快捷键：F8。
【操作步骤】
命令行提示与操作如下：
命令: ORTHO ↙
输入模式 [开(ON)/关(OFF)] <开>: 设置开或关
高手支招
2.1.2 栅格显示
用户可以应用栅格显示工具使绘图区显示网格，它是一个形象的画图工具，就像传统的坐标纸一样。
本节介绍控制栅格显示及设置栅格参数的方法。
【执行方式】
☑ 命令行：DSETTINGS。
☑ 菜单栏：选择菜单栏中的“工具”→“绘图设置”命令。
☑ 状态栏：单击状态栏中的“栅格显示”按钮（仅限于打开与关闭）。
图2-1 “状态栏”按钮。
