[K12学习]广东省惠州市高中物理 第二章 电路 第四节 认识多用电表(第一课时)导学案(无答案)粤
2020-2021学年高中物理第2章电路第4节认识多用电表学案粤教版选修3-1

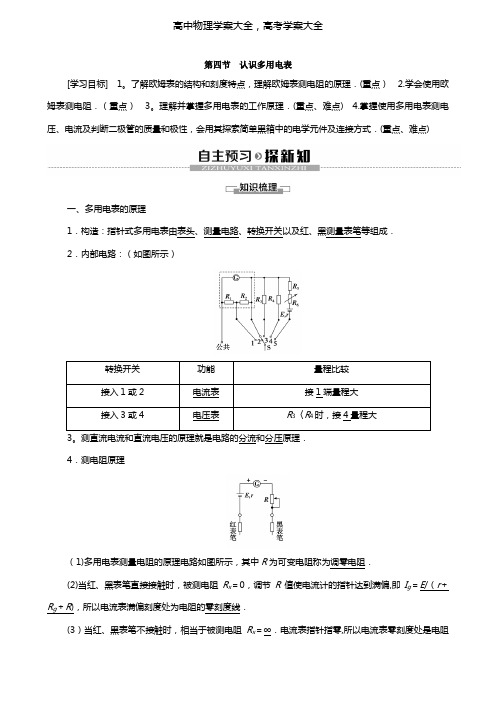

第四节认识多用电表[学习目标] 1。
了解欧姆表的结构和刻度特点，理解欧姆表测电阻的原理．(重点） 2.学会使用欧姆表测电阻．（重点）3。
理解并掌握多用电表的工作原理．(重点、难点) 4.掌握使用多用电表测电压、电流及判断二极管的质量和极性，会用其探索简单黑箱中的电学元件及连接方式．(重点、难点)一、多用电表的原理1．构造：指针式多用电表由表头、测量电路、转换开关以及红、黑测量表笔等组成．2．内部电路：（如图所示）转换开关功能量程比较接入1或2电流表接1端量程大接入3或4电压表R3〈R4时，接4量程大。
测直流电流和直流电压的原理就是电路的分流和分压原理．4．测电阻原理（1)多用电表测量电阻的原理电路如图所示，其中R为可变电阻称为调零电阻．(2)当红、黑表笔直接接触时，被测电阻R x＝0，调节R值使电流计的指针达到满偏,即I g＝E/（r＋R g＋R)，所以电流表满偏刻度处为电阻的零刻度线．(3）当红、黑表笔不接触时，相当于被测电阻R x＝∞．电流表指针指零,所以电流表零刻度处是电阻的“∞”位置．（4)当红、黑表笔间接入某一电阻R x时，电流表中的电流I＝ER＋R g＋r＋R x，因调零后R＋R g＋r保持不变，所以R x与I一一对应．若在电流表刻度盘上直接标出与I相对应的R x值,就可以从刻度盘上直接读出R x值了．二、多用电表的使用1．使用多用电表测量电压（1）选择直流电压挡合适的量程．（2）将电表与被测电路并联．2．使用多用电表测量电流（1)选择直流电流挡合适的量程．（2）将被测电路导线卸开一端，把多用电表串联在电路中，让电流从红表笔流入电表．（3)读数时，首先要认清刻度盘上的量程．3．用多用电表测电阻将选择开关扳到欧姆挡上，此时红表笔连接表内电源的负极，黑表笔连接表内电源的正极．选好量程后,先欧姆调零，然后测量．测量完毕，应把选择开关旋转到OFF挡．用多用电表测电压、测电流以及测电阻时，电流都是从红表笔流入电表，从黑表笔流出电表．4．用多用电表判断二极管的质量及极性晶体二极管有两个电极,一个叫正极，一个叫负极,二极管正向电阻比较小，反向电阻比较大．用多用电表可以判断二极管的质量，或区分它的正、负极．1．正误判断（1）利用多用电表既可以测电流、电压、电阻，还可以判断电路故障．（√）（2）多用电表是借助了闭合电路欧姆定律和串、并联电路的特点制成的．（√)(3）用欧姆表测电阻，指针摆动的角度越大，则被测电阻越大．（×)(4)使用多用电表欧姆挡测电阻时,指针摆动角度越大，测量越精确．（×）(5）欧姆表的每一挡的测量范围都是0~∞。
高中物理 第二章 电路 2.4 认识多用电表素材2 粤教版选修31

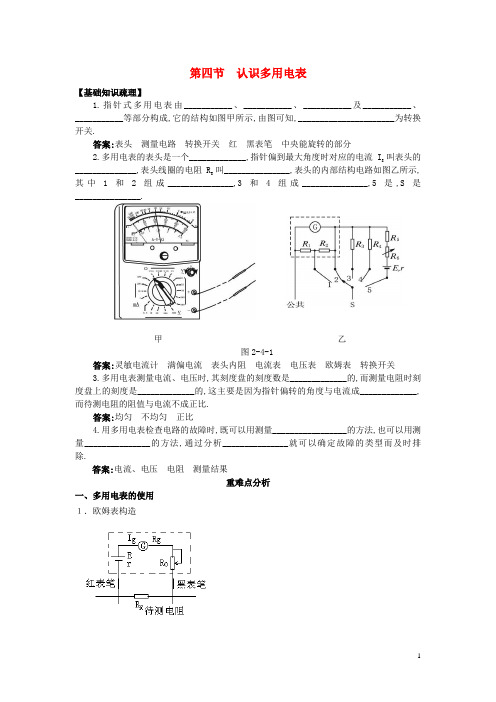

第四节认识多用电表【基础知识疏理】1.指针式多用电表由___________、___________、___________及___________、___________等部分构成,它的结构如图甲所示,由图可知,______________________为转换开关.答案:表头测量电路转换开关红黑表笔中央能旋转的部分2.多用电表的表头是一个_____________,指针偏到最大角度时对应的电流I g叫表头的______________,表头线圈的电阻R g叫_______________,表头的内部结构电路如图乙所示,其中1和2组成_______________,3和4组成_______________,5是,S是_______________.甲乙图2-4-1答案:灵敏电流计满偏电流表头内阻电流表电压表欧姆表转换开关3.多用电表测量电流、电压时,其刻度盘的刻度数是_____________的,而测量电阻时刻度盘上的刻度是_____________的,这主要是因为指针偏转的角度与电流成_____________,而待测电阻的阻值与电流不成正比.答案:均匀不均匀正比4.用多用电表检查电路的故障时,既可以用测量_________________的方法,也可以用测量_______________的方法,通过分析_______________就可以确定故障的类型而及时排除.答案:电流、电压电阻测量结果重难点分析一、多用电表的使用１．欧姆表构造２．测量原理0g xEI R r R R =+++所以： 0()x g ER R r R I=-++ 注意：指针偏转的角度与通过表头的电流大小成正比，但被测电阻的大小与流过表头的电流大小所成的关系如上，既不成正比，也不成反比．3、使用多用电表时首先应该根据被测物理量将选择开关旋到相应的位置。
使用前应先进行机械调零，用小螺丝刀轻旋调零螺丝，使指针指左端零刻线。
使用欧姆挡时，还应进行欧姆调零，即将红、黑表笔短接，调节欧姆调零旋钮，使指针指右端零刻线处。
高中物理 第二章 电路 2.4 认识多用电表教案 粤教版选修3-1-粤教版高二选修3-1物理教案
2.4 认识多用电表教学目的:1、知道常用的电压表和电流表都是由小量程的电流表G〔表头〕改装而成的。
2、了解电流表〔表头〕的原理，知道什么是满偏电流和满偏电压。
3、理解表头改装成常用电压表和电流表的原理，会求分压电阻和分流电阻的阻值。
引言：串、并联规律的应用：常用的电压表和电流表都是由小量程的电流表G〔表头〕改装而成的。
一、电流表原理和主要参数主要结构是永磁铁和放入其中的可转动的线圈及固定刻度盘组成。
1、表头构造和原理〔从电路的角度看〕：表头就是一个电阻，同样遵从欧姆定律，与其他电阻的不同仅在于通过表头的电流是可以从刻度盘上读出来的。
原理：磁场对通电导线的作用，是当线圈中通入电流时，线圈在磁场力的作用下带着指针一起偏转。
电流越大，偏转的角度越大，即指针偏角θ与电流强度I成正比，即θ＝kI。
其数值通过指针指示刻度盘上的刻度来确定。
〔刻度盘上的刻度是均匀的〕2、电流表的主要参数：〔1〕满偏电流I g满偏电流I g：表头指针偏转到最大刻度时的电流。
电流表允许通过的最大电流值，此时指针达到满偏；表头的线圈准许通过的最大电流很小，一般不超过几十微安到几毫安，用I g表示。
说明：如果通过表头的电流超过满偏电流I g，指针指不出示数，表头可能被烧坏。
〔2〕表头的内阻R g表头的线圈电阻一般为几欧到几百欧，这个电阻值叫做表头的内阻，用R g表示。
内阻R g：表头线圈的电阻叫做表头的内阻。
［说明］每个表头都有它的满偏电流I g和内阻R g，R g和I g是表头的两个重要参数。
〔3〕满偏电压U g：即指针满偏时，加在表头两端的电压，故U g＝I g R g表头通过满偏电流时，加在它两端的电压，这个电压值叫满偏电压，用U g表示。
满偏电流I g、内阻R g、满偏电压U g三者之间关系。
据部分电路欧姆定律可知：U g=I g R g因而假设电表的内阻Rg，那么根据欧姆定律可把相应各点的电流值改写成电压值，即电流表也是电压表，本质上并无差别，只是刻度盘的刻度不同而已。
2019_2020学年高中物理第2章电路第4节认识多用电表课件粤教版选修3_1
按图乙接法，量程为1 A时，R2和Rg串联后再与R1并联； 量程为0.1 A时，R1和R2串联后再与Rg并联，分别得
Ig(Rg＋R2)＝(1－Ig)R1， IgRg＝(0.1－Ig)(R1＋R2)， 解得R1≈0.41 Ω，R2≈3.67 Ω． 答案：见解析
【特别提醒】 (1)测量功能区域电压挡和电流挡对应的数 值，表示电压表或电流表的量程，电阻挡对应的数值表示倍 率．
(2) 读 数 时 ， 要 读 取 跟 功 能 选 择 开 关 挡 位 相 对 应 的 刻 度 值．(3)在不使用时，应该把选择开关旋转到OFF挡或交流电压 最高挡．
三、二极管的特性及正负极的判断方法 1．二极管具有单向导电性，当给二极管加一定的正向电 压时，它的电阻值很小；当给二极管加上反向电压时，它的电 阻值变得很大．
►题后反思
并联分流是把小量程电流表改装成大量程电流表的基本方
法，但改装的方法有所不同．
1．电流表的内阻Rg＝3 kΩ，满偏电流Ig＝100 μA，这个电 流表能测量的最大电压Ug＝________V，要把这个电流表改装 为能测量3 V电压的电压表，那么应在电流表上________联一
个阻值R1＝________kΩ的分压电阻．如果在这基础上，要使这 个电压表能量度15 V的电压，则应在电压表上再________联一
二、多用电表的使用 1．使用多用电表前，应检查指针是否停在刻度线左端的 “0”位置．如果没有停在“0”位置，要用螺丝刀轻轻转动机械 调零旋钮，使指针指零，再将红、黑测试表笔分别插入 “＋”“－”插孔．
物理选修3-1第二章：电路—2.4《认识多用电表》
③电阻调0(右侧0):用(电阻)调0旋钮进行调0(表笔直 接接触，指针指右侧0刻度). ④测量:将红黑表笔接被测电阻两端进行测量. ⑤读数:将指针示数乘以倍率得测量值. ⑥将选择开关调至 off 档或交流电压最高档位置.
欧姆表的使用注意：
(1)待测电阻要跟别的元
件和电源断开. (2)倍率应使指针指在 中间位置附近.
2.4《认识多用电表》
知识点掌握
一、欧姆表的构造和原理 二、多用电表的构造和原理 三、练习使用多用电表及注意问题 四、用多用电表检测电路故障 五、 “电学黑箱”问题的分析方法
一、欧姆表的构造和原理
欧姆表法是直接测量电阻的一种方法，用多用电表的欧姆 挡直接进行测量。
1．基本构造：欧姆表由 电流表 G 、电池 、调 零电阻R，刻度盘和红、 黑表笔组成，如图所 示，就电路部分而言， 在欧姆表内部是电流 表、电池、调零电阻 三者串联而成，在欧 姆表外部，接上被测 电阻后，与欧姆表内 部电路一起组成闭合 电路．
6、用欧姆表“R×10”挡，测量一个电阻的阻值， 调零以后，用表笔紧接电阻的两端，发现表的指 针偏转角度极小，正确的判断和作法是 A、这个电阻阻值很小 B、这个电阻阻值很大
C、为了把电阻值测得更准一些，应换用"R×1"挡 重新欧姆调零再测量 D、了把电阻值测得更准一些，应换用"R×100"挡 重新欧姆调零再测量
Ω表原理
Ig=
E Rg+ r + R
I=0
E Ix = Rg+ r + R+ Rx
4.表盘结构
∞ 0
欧姆表盘的刻度是均匀的吗？
I=
E R+R0+r+Rg+Rx
高中物理第二章电路第四节认识多用电表第二课时导学案粤教选修

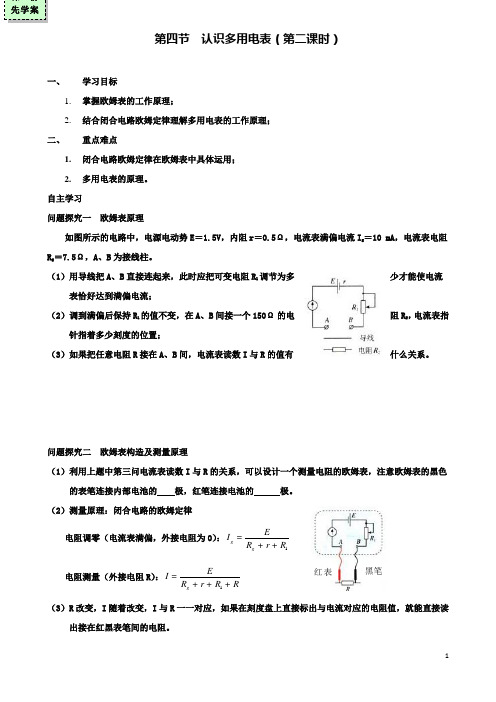

第四节 认识多用电表（第二课时）一、 学习目标1. 掌握欧姆表的工作原理；2. 结合闭合电路欧姆定律理解多用电表的工作原理； 二、重点难点1. 闭合电路欧姆定律在欧姆表中具体运用；2. 多用电表的原理。
自主学习问题探究一 欧姆表原理如图所示的电路中，电源电动势E ＝1.5V ，内阻r ＝0.5Ω，电流表满偏电流I g ＝10 mA ，电流表电阻R g ＝7.5Ω，A 、B 为接线柱。
（1）用导线把A 、B 直接连起来，此时应把可变电阻R 1调节为多少才能使电流表恰好达到满偏电流；（2）调到满偏后保持R 1的值不变，在A 、B 间接一个150Ω的电阻R 2，电流表指针指着多少刻度的位置；（3）如果把任意电阻R 接在A 、B 间，电流表读数I 与R 的值有什么关系。
问题探究二 欧姆表构造及测量原理（1）利用上题中第三问电流表读数I 与R 的关系，可以设计一个测量电阻的欧姆表，注意欧姆表的黑色的表笔连接内部电池的 极，红笔连接电池的 极。
（2）测量原理：闭合电路的欧姆定律电阻调零（电流表满偏，外接电阻为0）：1g g EI R r R =++电阻测量（外接电阻R ）：1g EI R r R R=+++（3）R 改变，I 随着改变，I 与R 一一对应，如果在刻度盘上直接标出与电流对应的电阻值，就能直接读出接在红黑表笔间的电阻。
先学案黑笔红表思考：利用问题探究二的知识回答（1）电流表满偏转时，指针指到最右边，欧姆表的零刻度在刻度盘的最边，刻度盘的最左边对应电阻。
（2）指针指在刻度盘的中间位置时，对应的电阻称为欧姆表的中值电阻R中。
（3）改装成的欧姆表的刻度是（填“不均匀”或“均匀”）的，零刻度到中值电阻之间的刻度较，越靠近无穷大处越。
（填“稀疏”或“密集”）（4）注意：欧姆表指针的偏转角越大时，说明流过欧姆表的电流________，也说明待测电阻_________。
问题探究三多用电表如图所示，左图中甲、乙、丙分别是电流表、欧姆表和电压表的示意图。
高中物理 第2章 电路 第4节 认识多用电表学业分层测评 粤教版
认识多用电表(建议用时：45分钟)[学业达标]1．有一个多用电表，其欧姆挡的四个量程分别为：“×1”“×10”“×100”“×1k”，某同学把选择开关旋到“×100”挡测量一未知电阻时，发现指针偏转角很大，为了减小误差，它应该( )A．换用“×1 k”挡，不必重新调整调零旋钮B．换用“×10”挡，不必重新调整调零旋钮C．换用“×1 k”挡，必须重新调整调零旋钮D．换用“×10”挡，必须重新调整调零旋钮【解析】某同学把选择开关旋到“×100”挡测量一未知电阻时，发现指针偏转角很大，即读数较小，所选量程较大，应换用较小挡位，所以A、C错. 而换挡时必须重新调零，所以B错．D对．【答案】D2．用一个满偏电流为10 mA，内阻为40 Ω的电流表，一个电动势为1.5 V、内阻为1 Ω的干电池和一个可变电阻组装成一个欧姆表，可变电阻应选( )A．0～20 ΩB．0～50 ΩC．0～100 Ω D．0～200 Ω【解析】设当表头满偏时，接入的阻值为R x，则I g＝ER g＋r＋R x所以R x＝EI g －r－R g＝(1.50.01－1－40) Ω＝109 Ω所以只能选D.【答案】D3．关于欧姆表，下列说法正确的是( )A．欧姆表是根据闭合电路欧姆定律制成的B．由于电流和电阻成反比，所以刻度盘上的刻度是均匀的C．使用欧姆表时，选择好一定量程的欧姆挡后首先应该将两表笔短接，进行电阻调零，换挡后不必重新调零D．若测量时指针偏角较小，应换用较小倍率挡测量【答案】A4．使用多用表的欧姆挡测导体电阻时，如果两手同时分别接触两表笔的金属杆，则造成测量值( )A ．比真实值大B ．比真实值小C ．与真实值相等D ．可能比真实值大，也可能小【解析】 两手同时接触两表笔金属杆时，相当于被测导体两端并联上一个电阻，即测量值变小．【答案】 B5．用多用电表测量直流电压U 和测量电阻R 时，若红表笔插入正(＋)插孔，则( )A ．测电压U 时红表笔电势高，测电阻R 电流从红表笔流出B ．不管测电压U 还是测电阻R ，都是红表笔电势高C ．测电压U 电流从红表笔流入，测电阻R 电流从红表笔流入D ．测电压U 电流从红表笔流出，测电阻R 电流从红表笔流出【解析】 用多用电表测量直流电压U 时，多用电表就是电压表，电流从红表笔流入，黑表笔流出，用多用电表测量电阻R 时，多用电表内部有电源，电流也是从红表笔流入，黑表笔流出，故C 正确、D 错误．测电压时电流源于外电路的电压，红表笔电势高，测电阻时电流源于内电路的电压，红表笔电势低，A 、B 错误．【答案】 C6．某同学在探究规格为“6 V 3 W”的小电珠伏安特性曲线实验中：在小电珠接入电路前，使用多用电表直接测量小电珠的电阻，则应将选择开关旋至的挡位是( ) 【导学号：30800023】A ．直流电压10 VB ．直流电流5 mAC ．欧姆×100D ．欧姆×1【解析】 由小电珠的规格可知其电阻R ＝U 2P ＝623Ω＝12 Ω，故应将选择开关旋至欧姆挡“×1”，D 正确．【答案】 D7．(多选)调零后，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，正确的判断和做法是( )A ．这个电阻值很小B ．这个电阻值很大C ．为了把电阻测得更准一些，应换用“×1”挡，重新调零后再测量D ．为了把电阻测得更准一些，应换用“×100”挡，重新调零后再测量【解析】 表针偏角极小，说明欧姆表电路中的电流太小，待测电阻的阻值很大．应换用大倍率挡．若偏角太大应换小倍率挡．故应选B 、D.【答案】BD8．晶体二极管是电子电路中的常用元件，用多用电表欧姆挡可粗略测量它的好坏．如图248所示，是用多用电表欧姆挡(×10 Ω)测试三只二极管的示意图，由图可知哪个图中的二极管是好的，哪端为它的正极，正确的是( )图248A．甲，a B．乙，aC．丙，b D．乙，b【解析】晶体二极管的正向电阻很小，而反向电阻很大．由甲、乙、丙测量结果可知，乙图二极管是好的，a端为正极，故B正确．【答案】B[能力提升]9.如图249所示为多用电表欧姆挡原理的示意图，其中电流表的满偏电流为300 μA，内阻r g＝100 Ω，调零电阻最大阻值R＝50 kΩ，串联的固定电阻R0＝50 Ω，电池的电动势E＝1.5 V，用它测量电阻R x，能准确测量的阻值范围是( )图249A．30 kΩ～80 kΩB．3 kΩ～8 kΩC．300 kΩ～800 kΩD．30 000 kΩ～8 000 kΩ【解析】本题考查欧姆表的测量原理，可根据欧姆表原理求出欧姆表的中值电阻，跟中值电阻相当的电阻就是能准确测出的阻值范围．1 2I g＝ER0＋R＋r g＋R中＝E2R0＋R＋r g，其中R中＝R0＋R＋r g.由于本题当电流表半偏时，12I g＝E2R中，所以，R中＝EI g ＝1.5300×10－6＝5 kΩ.【答案】B10．如图2410所示的电路中，1、2、3、4、5、6为连接点的标点．在开关闭合后，发现小灯泡不亮．现用多用电表检查电路故障，需要检测的有：电源、开关、小灯泡、3根导线以及电路中的各连接点．图2410(1)为了检测小灯泡以及3根导线，在连接点1、2已接好的情况下，应当选用多用电表的__________挡．在连接点1、2同时断开的情况下，应当选用多用电表的__________挡．(2)在开关闭合情况下，若测得5、6两点间的电压接近电源的电动势，则表明________可能有故障．(3)将小灯泡拆离电路，写出用多用表检测该小灯泡是否有故障的具体步骤．【解析】(1)在1、2两点接好的情况下，应当选用多用电表的电压挡，在1、2同时断开的情况下，应选用欧姆挡．(2)表明5、6两点可能有故障．(3)①调到欧姆挡；②将红，黑表笔相接，检查欧姆挡能否正常工作；③测量小灯泡的电阻，如电阻无穷大，表明小灯泡有故障．【答案】(1)电压欧姆(2)开关或连接点5、6(3)①调到欧姆挡．②将红、黑表笔相接，检查欧姆挡能否正常工作．③测量小灯泡的电阻，如电阻无穷大，表明小灯泡有故障．11．用多用电表的欧姆挡测量一未知电阻的阻值，若将选择倍率的旋钮拨至“×100 Ω”的挡时，测量时指针停在刻度盘0 Ω附近处，为了提高测量的精确度，有下列可供选择的步骤：A．将两根表笔短接B．将选择开关拨至“×1 kΩ”挡C．将选择开关拨至“×10 Ω”挡D．将两根表笔分别接触待测电阻的两端，记下读数E．调节调零电阻，使指针停在0 Ω刻度线上F．将选择开关拨至交流电压最高挡上图2411将上述步骤中必要的步骤选出来，这些必要步骤的合理顺序是________(填写步骤的代号)；若操作正确，上述D步骤中，指针偏转情况如图2411所示，则此未知电阻的阻值R x＝________.【解析】用多用电表的欧姆挡测未知电阻时，指针停在中值(中心位置)附近时测量误差较小，当用“×100 Ω”的挡测量时，指针停在0 Ω附近，说明该待测电阻的阻值相对该挡比较小，为了提高测量精度，应换低倍率“×10 Ω”的挡来测量，换挡之后，必须重新调零，之后再接入未知电阻进行测量和读取数据，测量后若暂时不使用此多用电表，应将选择开关置于交流电压最高挡上，这是为了安全，保证多用电表不受意外损坏，如下次再使用这个多用电表测电流、电压时，一旦忘了选挡，用交流电压最高挡虽然测不出正确结果，但不会把多用电表烧坏．此时电表所测电阻的阻值为R＝16×10 Ω＝160 Ω.【答案】CAEDF 160 Ω12．多用电表表头的示意图如图2412所示，在正确操作的情况下：图2412(1)若选择开关的位置如箭头a所示，则测量的物理量是__________，测量结果为______________．(2)若选择开关的位置如箭头b所示，则测量的物理量是____________，测量结果为____________．(3)若选择开关的位置如箭头c所示，则测量的物理量是____________，测量结果为____________．(4)若选择开关的位置如箭头c所示，正确操作后发现指针的偏转角很小，那么接下来的正确操作步骤应该为：____________.(5)全部测量结束后，应将选择开关拨到____________挡或者______________．(6)无论用多用电表进行何种测量(限于直流)，电流都应该从____________色表笔经______________插孔流入电表．【解析】多用电表可以测直流电压、直流电流、交流电压、电阻．测电压、电流时，同电压表、电流表的使用方法相同，选择的挡位是最大量程；而选择测电阻挡位时，指针指示的数，乘以倍率得测量值．【答案】(1)直流电压 1.15 V(2)直流电流46 mA(3)电阻 1.7 kΩ(4)选用欧姆表“×1 k”倍率，重新调零，将红黑表笔分别接触被测电阻的两根引线，读出指针所指刻度，再乘以倍率得测量值(5)“OFF”交流电压500 V(6)红正13.图2413所示的欧姆表示意图中，电流表的满偏电流I g＝200 μA，内阻R g＝100 Ω，R0＝1.4 kΩ，电源电动势E＝1.5 V，电源电阻不计，欧姆表的调零电阻的有效值R是多大？当测量某电阻时，指针恰好在中间位置，则被测电阻R1是多大？图2413【解析】对欧姆表调零时，指针指在0处，此位置为满偏电流的位置，即：I g＝ER g＋R0＋R，解得：R＝EI g －R g－R0＝1.5200×10－6Ω－100 Ω－1 400 Ω＝6 000 Ω＝6 kΩ欧姆表总内阻R内＝R＋R0＋R g＝7.5 kΩ当指针在中间位置时I g 2＝ER内＋R1得R1＝2EI g－R内＝7.5 kΩ【答案】 6 kΩ7.5 kΩ欢迎您的下载，资料仅供参考！。
2019_2020学年高中物理第二章电路第四节课时2实验：学会使用多用电表课件粤教版选修3_1
解析 选择10 V电压挡，则每一小格表示0.2 V，测量的精确度为0.2 V，应估
读到0.1
V(此时
1 2
应为估读)，指针对应的读数为6.2
V.
三、测量二极管的正、反向电阻 判断二极管的极性
例3 某同学用多用电表测量二极管的反向电阻.完成下列测量步骤： (1)检查多用电表的机械零点. (2)将红、黑表笔分别插入正、负插孔，将选择开关拨至欧姆挡适当的量程处. (3)将红、黑表笔_短__接__，进行欧姆调零. (4)测反向电阻时，将_红___表笔接二极管正极，将__黑__表笔接二极管负极，读出 多用电表示数. (5)为了得到准确的测量结果，应让多用电表指针尽量指向表盘_中__央___(填“左 侧”“右侧”或“中央”)，否则，在可能的条件下，应重新选择量程，并重复步 骤(3)、(4). (6)测量完成后，将选择开关旋转到_“__O__F_F_”__挡__或__交__流__电__压__最__高__挡___位置.
(2)在使用多用电表的欧姆挡测量电阻时，若 A.双手捏住两表笔金属杆，测量值将偏大 B.测量时发现指针向左偏离中央刻度过大，则必须减小倍率，
重新调零后再进行测量 C.选择“×10”倍率测量时发现指针位于20与30正中间，则测
量值小于25 Ω
√D.欧姆表内的电池使用时间太长，虽然完成调零，但测量值将略偏大
图3 解析 欧姆表读数：对应最上一行刻度值为15，倍率为“×100”，读数为 1.5×103 Ω；测2.0×104 Ω的电阻时应选“×1 k”的欧姆挡.
(2)用此多用电表进行测量，当选用量程为50 mA的电流挡测量电流时，表针指 于图示位置，则所测电流为_3__0_.8_(_3_0_.7_～__3_0_._9_均__可__)_ mA；当选用量程为250 mA 的电流挡测量电流时，表针指于图示位置，则所测电流为__1_5_4_ mA.
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
K12学习教育资源
K12学习教育资源
第四节 认识多用电表（第一课时）
电表的改装
一、 学习目标
1. 理解串联电路的分压作用，会把电流表改装成电压表；
2. 理解并联电路的分流作用，会把电流表改装成电流表。
二、 重点难点
1. 知道改装电压表和电流表的原理，会求分压电阻和分流电阻的阻值。
自主学习
电流计G的原理
1. 作用：测量微小电流和微小电压。
2. 电流表G是根据通电线圈在磁场中受磁力矩作用产生偏转
的原理制成的，且指针偏角θ与电流强度I成正比，即
θ＝kI，故表的刻度是均匀的。
电流表的主要参数
3. （1）表头内阻Rg：即电流表线圈的电阻
（2）满偏电流Ig：即电流表允许通过的最大电流值，此时指针达到满偏；
（3）满偏电压Ug：即指针满偏时，加在表头两端的电压，
（4）三者关系：
问题探究一 电流计改装成电压表
有一个电流表G，内阻Rg=30Ω，满偏电流Ig=1mA。要把它改装为量程为0～3V的电压表，（1）
要串联多大的电阻；
（2）改装后的电压表内阻多大；
（3）画出原理图。
课 前
先学案
K12学习教育资源
K12学习教育资源
小结：一电流计G：内阻为Rg、满偏电流为Ig、满偏电压Ug，若电压量程扩大n倍，则应给
电流计 一个电阻。该电阻R= 。
问题探究二 电流计改装成电流表
有一电流表G，内阻Rg=30Ω，满偏电流Ig=1mA。要把它改装为量程为0～0.6A的电流表，
（1） 要并联多大的电阻；
（2） 改装后的电流表内阻多大；
（3） 画出原理图。
小结：一电流计G：内阻为Rg、满偏电流为Ig、满偏电压Ug，若电流量程扩大n倍，则应给
电流计 一个电阻。该电阻R= 。
拓展 一多量程电压表内部电路如图所示.其中电流计G的内阻Rg=15Ω，满偏电流Ig=1mA，
则R1= ，R2= .
问题探究三 半偏法测电阻原理
① 按图方式连结电路
② 先将变阻器R1触头位置移至最 ，使其连入电路的电阻最大，然后闭合电键
S1，断开S2，移动触头位置，使电流表指针指在满偏刻度处，
③ 再闭合S2，改变电阻箱R2阻值，使电流表指针在21Ig刻度处，记下此时电阻箱的
阻值R/，则Rg =R/。
误差分析
利用半偏法测电阻Rg时，由于闭合电键S2后，电路的总阻减小，使干路电流大于电流
K12学习教育资源
K12学习教育资源
表的满偏电流Ig，故当电流表半偏时，流过电阻箱的电流大于21Ig，此时，电阻箱阻值小于
Rg，故Rg测
1. 用同一个小量程电流表G分别改装成电流表A、电压表V，则G、A、V的内电阻Rg、RA 、
RV之间的关系为( )
A．Rg< RA
D．RA
原来的电阻是___________；当用它去量度某一电压时，发现指针在原来电压表刻度盘
的2V处，那么，这个待测电压是____________。
3. 所示为测定电流表内阻的电路图，接通开关S，先调节电阻箱R的阻值R1，使电流表指
针偏转到满刻度，再把电阻箱R的阻值调为R2，使指针偏转到满刻度的一半。在电池内
电阻略去不计的情况与，电流表的内阻Rg等于（ ）
A．R2-2R1；
B．21R2-R1；
C．R2-R1；
D． 2（R2-R1）。
4. 有两个量程的电压表，当使用a、b两个端点时，量程为10V，当使用a 、 c 两个端点
时，量程为100V。已知表头内阻为Rg=500Ω，满偏电流为Ig=1mA，求电阻R1、R2的
值。
第四节 认识多用电表（第一课时）
课 堂
检测案
课 后
拓展案
K12学习教育资源
K12学习教育资源
1. 一个电流表的内电阻为0.18 KΩ，最大量程为10A，刻度盘分为100个刻度，改装成量
程为100A的电流表，应 联一个 Ω的电阻，此时刻度盘每个刻度表示
A，新的电流表的内电阻为 Ω。
2. 一个电压表的电阻为10KΩ，最大量程为3.0V，刻度盘分为30个刻度，改装成量程为
30V的电压表，应 联一个 KΩ的电阻，此时刻度盘每个刻度表示 V，
新的电压表的内电阻为 KΩ。
3. 有一个电压表的量程为3V，内电阻为2500Ω，现在给电压表再串联一个7500Ω的定值
电阻，然后用来测量某段电路的电压时，发现指针偏转了满刻度的3/4，则该被测电路
的电压为 V，加在电压表两端的电压为 V。
4. 有一个电流表量程为0.3A，内电阻为150Ω，现在给电流表并联一个30Ω的定值电阻，
然后用来测量某段电路的电流时，发现指针偏转了满刻度的1/3，则该被测电路的电流
为 A，通过电流表的电流为 A。
5. 把两只完全相同的小量程电流表改装成不同量程的电压表，串联后去测某电路两端的电
压时( )
A．两只电压表的示数相同
B．两只电压表的指针偏转角大小相同
C．两只电压表示数和指针偏转角大小都相同
D．被测电路两端的电压等于两电压表示数之和
6. 有两个量程的电流表，当使用a、b两个端点时，量程为1A，当使用a 、 c 两个端点
时，量程为0.1A。已知表头内阻为Rg=200Ω，满偏电流为Ig=2mA，求电阻R1、R2的
值。
K12学习教育资源
K12学习教育资源
I
g
R
g
R
V
U
U
g
U
R
U
U
I
R
g
I
g
I
R
R
A
U
I
第四节 认识多用电表（第一课时）
自主学习
Ug =IgR
g
问题探究一
（1） 由串联电路的规律：gRgUURR，
而:RgUUU，gggUIR 解得：2970R
（2） 3000gRRR总
（3）如图
小结：串联 (1)gnR
问题探究二
（1） 由并联电路的规律：ggRIRIR，
而RgIII，解得：0.05R
（2）0.05ggRRRRR总
（3）如图
小结：并联 1gRn
拓展 2985Ω 12000Ω
问题拓展三 右边
课堂检测案
1． B
2． 1.6KΩ 10V
3． A
4． R1=9500Ω R2=99500Ω
课后拓展案
1． 并 0.02 1 0.018
2． 串 90 1 100
3． 9 2.25V
K12学习教育资源
K12学习教育资源
4． 0.60 0.10
5． BD
6． R1=0.4Ω R2=3.6Ω
