电磁阀选型与计算
电磁阀选型与计算作者：辰逸现如今，从事机械的工作者也越来越多了，而在非标行业的工作人员也不少，今天我来跟大家讲解一些非标行业的从业者面临的难点问题，如气缸的选型问题、电磁阀的计算问题以及选型问题一、方向控制阀的选择正确地选用各种控制阀是设计气动控制系统的重要环节。
选择的合理，能使线路简化，减少阀的品种和数量，保证气动系统准确可靠，降低压缩空气的消耗量，降低成本等。
选用阀的适用范围应与使用现场的条件相一致，如气源压力范围，电源条件(交直流、电压大小及波动范围)，介质温度、湿度，粉尘，振动等。
选用阀的功能及控制方式应符合系统工作要求，即应根据气动系统对元件的位置数、通路数、记忆性、静止时通断状态和控制方式等的要求选用符合所需功能及控制方式的阀。
选用阀的性能应满足系统工作要求，即应根据气动系统对最低工作压力或最低控制压力、最高许用压力、动态性能、气密性、寿命及可靠性等的要求选用符合所需性能指标的阀。
学习非标设计关注我准没错，下一个非标精英就是你。
系统学习可加群：317258754电磁阀的选型步骤:A：选定选定电磁阀系列（根据所需流量及驱动形式，选定电磁阀系列2/3、2/5）B：选定机能（根据不同的控制方式选择电控、气控、人力或机械控制单控、双控、三位置）C：选定电气规格（选择使用电流及电压，选择接线形式（出线式、端子式））D：选定配管形式（有两种配管形式：直接配管型和底板配管型）E：选定配管口径（每个电磁阀都有它指定的配管口径，有些会有一个以上的口径尺寸可供选择；螺纹连接。
）选择阀的流通能力应满足系统工作要求，即应根据气动系统对元件的瞬时最大流量的要求来计算阀的通径。
对于直接控制气动执行元件的主阀，必须根椐执行元件的流量来选择阀的通径，且选用阀的流量应大于所需要的流量。
Cv值：阀门的流通能力即表示在阀门全开前后压差为0.098mpa 条件下，密度为1000kg/m3的清水，流过阀门的体积流量数，单位为m3/h。

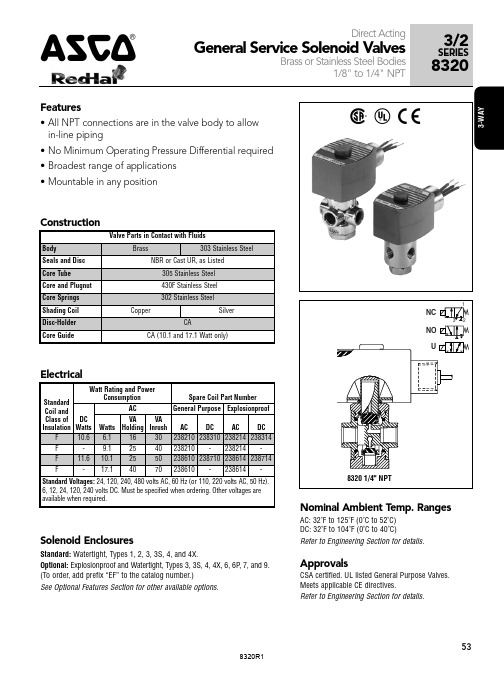

ASCO电磁阀详细说明书-8320系列
-
