聚丙烯与聚乙烯物性对比表
聚乙烯_聚氯乙烯_聚苯乙烯_聚丙烯_有什么区别
聚乙烯 PE未着色时呈乳白色半透明，蜡状；用手摸制品有滑腻的感觉，柔而韧；稍能伸长。
一般低密度聚乙烯较软，透明度较好；高密度聚乙烯较硬。
常见制品：手提袋、水管、油桶、饮料瓶（钙奶瓶）、日常用品等。
聚丙烯 PP未着色时呈白色半透明，蜡状；比聚乙烯轻。
透明度也较聚乙烯好，比聚乙烯刚硬。
常见制品：盆、桶、家具、薄膜、编织袋、瓶盖、汽车保险杠等。
聚苯乙烯PS在未着色时透明。
制品落地或敲打，有金属似的清脆声，光泽和透明很好，类似于玻璃，性脆易断裂，用手指甲可以在制品表面划出痕迹。
改性聚苯乙烯为不透明。
常见制品：文具、杯子、食品容器、家电外壳、电气配件等聚氯乙烯 PVC本色为微黄色半透明状，有光泽。
透明度胜于聚乙烯、聚苯烯，差于聚苯乙烯，随助剂用量不同，分为软、硬聚氯乙烯，软制品柔而韧，手感粘，硬制品的硬度高于低密度聚乙烯，而低于聚丙烯，在屈折处会出现白化现象。
常见制品：板材、管材、鞋底、玩具、门窗、电线外皮、文具等聚对苯二甲酸乙二醇酯 PET透明度很好，强度和韧性优于聚苯乙烯和聚氯乙烯，不易破碎。
常见制品：常为瓶类制品如可乐、矿泉水瓶等聚乙烯废弃物聚乙烯是塑料中产量最大、用途极广的热塑性塑料，它是由乙烯聚合而成，是部分结晶材料，可用一般热塑性塑料的成型方法加工。
聚乙烯可分为高密度聚乙烯、低密度聚乙烯和线型低密度聚乙烯三大类。
高密度聚乙烯的密度一般高于0.94g/,而低密度聚乙烯和线型低密度聚乙烯的密度在0.91～0.94g/cm之间。
废旧聚乙烯薄膜主要来源有两方面：1.薄膜生产中产生的边角料、残次品等。
这些废料清洁，品种明确，可粉碎压缩后直接送入挤出机造粒，回收过程较简单。
2.来自化学工业、电气工业、食品与消费品工业等废弃薄膜。
这些废膜均已被污染，有的已着色并印有商标，有的还含有砂子、木屑或碎纸等杂质。
聚乙烯由于价廉易得、成型方便，所以其制品应用范围很广，但用得最多的还是包装制品，估计在60%以上。
高密度聚乙烯主要用于包装用膜和瓶类、中空容器上；低密度聚乙烯的最主要用途是包装用膜和农用膜；线型低密度聚乙烯主要用于薄膜、膜塑件、管材以及电线电缆上。
常见PP、PE、PU、PVC、ABS等材料的物理化学特性及应用
常见PP、PE、PU、PVC、ABS等材料的物理化学特性及应用常见PP、PE、PU、PVC、ABS等材料的物理化学特性及应用一、名称PP：聚丙烯PE：聚乙烯PU：聚氨酯PVC：聚氯乙烯ABS：丙烯腈/丁二烯/苯乙烯共聚物PS：聚苯乙烯PSA：苯乙烯-丙烯腈共聚物PVDF：聚偏氟乙烯PC：聚碳酸酯EVA：乙烯-醋酸乙烯共聚物----------------------------------二、材料特性及应用PP：聚丙烯PP是一种半结晶性材料。
它比PE要更坚硬并且有更高的熔点。
由于均聚物型的PP温度高于0℃以上时非常脆，因此许多商业的PP 材料是加入1~4%乙烯的无规则共聚物或更高比率乙烯含量的钳段式共聚物。
共聚物型的PP材料有较低的热扭曲温度（100℃）、低透明度、低光泽度、低刚性，但是有有更强的抗冲击强度。
PP的强度随着乙烯含量的增加而增大。
PP的维卡软化温度为150℃。
由于结晶度较高，这种材料的表面刚度和抗划痕特性很好。
PP不存在环境应力开裂问题。
通常，采用加入玻璃纤维、金属添加剂或热塑橡胶的方法对PP 进行改性。
PP的流动率MFR范围在1~40。
低MFR的PP材料抗冲击特性较好但延展强度较低。
对于相同MFR的材料，共聚物型的强度比均聚物型的要高。
由于结晶，PP的收缩率相当高，一般为1.8~2.5%。
并且收缩率的方向均匀性比PE-HD等材料要好得多。
加入30%的玻璃添加剂可以使收缩率降到0.7%。
均聚物型和共聚物型的PP材料都具有优良的抗吸湿性、抗酸碱腐性、抗溶解性。
然而，它对芳香烃（如苯）溶剂、氯化烃（四氯化碳）溶剂等没有抵抗力。
PP也不象PE那样在高温下仍具有抗氧化性。
聚丙烯（PP）是常见塑料中较轻的一种，其电性能优异，可作为耐湿热高频绝缘材料应用。
PP属结晶性聚合物，熔体冷凝时因比容积变化大、分子取向程度高而呈现较大收缩率(1.0％-1.5％)。
PP在熔融状态下，用升温来降低其粘度的作用不大。
塑料PP与PE的区别应用
塑料PP与PE的区别应用引言在我们的日常生活中，塑料制品无处不在。
其中，聚丙烯（PP）和聚乙烯（PE）是两种常见的塑料材料。
虽然它们可能在外观上相似，但它们在化学结构、物理性质和应用领域上存在着明显的区别。
本文将从多个角度分析PP和PE的区别，并介绍它们在不同领域的应用。
1. 化学结构PP是由丙烯单体聚合而成的聚合物，化学结构中只包含碳和氢原子，没有其他杂质。
PE是由乙烯单体聚合而成的聚合物，同样只包含碳和氢原子。
然而，PP与PE的分子结构略有不同，这导致了它们在物性上的差异。
2. 物理性质2.1 密度PP的密度通常大于PE的密度。
聚丙烯的密度约为0.90-0.91g/cm³，而聚乙烯的密度约为0.91-0.97g/cm³。
2.2 熔点和软化温度PP的熔点较高，一般在160-166℃之间。
而PE的熔点较低，约为110-130℃。
此外，PP的软化温度也较高，可达90℃以上，而PE的软化温度约为50-70℃。
2.3 强度和硬度由于分子结构的差异，PP的强度和硬度通常比PE高。
PP具有较高的拉伸强度和模量，适用于制作强度要求较高的制品。
而PE则具有较高的韧性和延展性，适用于制作冲击负载较大的制品。
2.4 透明度和耐候性PP一般呈半透明或白色，不易受紫外线的影响，具有较好的耐候性。
PE通常呈半透明或白色，耐候性稍逊于PP。
3. 应用领域根据不同的物理性质和化学结构特点，PP和PE在各自的应用领域有所不同。
3.1 PP的应用PP因其优异的耐热性、化学稳定性和机械性能，被广泛应用于各个领域，如： - 包装行业：PP薄膜常用于食品包装、药品包装等； - 汽车工业：汽车零部件、储液器等； - 电子行业：电子元件的封装、线缆保护套等； - 医疗领域：医疗器械、医疗包装等。
3.2 PE的应用PE因其良好的韧性、耐腐蚀性和电绝缘性，广泛应用于以下领域： - 塑料袋：由于PE的柔韧性和耐撕裂性，常被用于制作购物袋、垃圾袋等； - 包装领域：PE薄膜广泛用于食品、日用品等的包装； - 建筑和建材领域：PE管材广泛应用于城市供水、燃气、电力等领域。
聚丙烯与聚乙烯的区别是什么
聚丙烯与聚乙烯的区别是什么?聚乙烯PE未着色时呈乳白色半透明，蜡状；用手摸制品有滑腻的感觉，柔而韧；稍能伸长。
一般低密度聚乙烯较软，透明度较好；高密度聚乙烯较硬。
常见制品：手提袋、水管、油桶、饮料瓶〔钙奶瓶〕、日常用品等。
聚丙烯PP未着色时呈白色半透明，蜡状；比聚乙烯轻。
透明度也较聚乙烯好，比聚乙烯刚硬。
常见制品：盆、桶、家具、薄膜、编织袋、瓶盖、汽车保险杠等。
聚苯乙烯PS在未着色时透明。
制品落地或敲打，有金属似的清脆声，光泽和透明很好，类似于玻璃，性脆易断裂，用手指甲可以在制品外表划出痕迹。
改性聚苯乙烯为不透明。
常见制品：文具、杯子、食品容器、家电外壳、电气配件等聚氯乙烯PVC本色为微黄色半透明状，有光泽。
透明度胜于聚乙烯、聚苯烯，差于聚苯乙烯，随助剂用量不同，分为软、硬聚氯乙烯，软制品柔而韧，手感粘，硬制品的硬度高于低密度聚乙烯，而低于聚丙烯，在屈折处会出现白化现象。
常见制品：板材、管材、鞋底、玩具、门窗、电线外皮、文具等聚对苯二甲酸乙二醇酯PET透明度很好，强度和韧性优于聚苯乙烯和聚氯乙烯，不易破碎。
常见制品：常为瓶类制品如可乐、矿泉水瓶等聚乙烯废弃物聚乙烯是塑料中产量最大、用途极广的热塑性塑料，它是由乙烯聚合而成，是部分结晶材料，可用一般热塑性塑料的成型方法加工。
聚乙烯可分为高密度聚乙烯、低密度聚乙烯和线型低密度聚乙烯三大类。
高密度聚乙烯的密度一般高于0.94g/,而低密度聚乙烯和线型低密度聚乙烯的密度在0.91～0.94g/cm之间。
废旧聚乙烯薄膜主要来源有两方面：1.薄膜生产中产生的边角料、残次品等。
这些废料清洁，品种明确，可粉碎压缩后直接送入挤出机造粒，回收过程较简单。
2.来自化学工业、电气工业、食品与消费品工业等废弃薄膜。
这些废膜均已被污染，有的已着色并印有商标，有的还含有砂子、木屑或碎纸等杂质。
聚乙烯由于价廉易得、成型方便，所以其制品应用范围很广，但用得最多的还是包装制品，估计在60%以上。
(完整版)聚乙烯性能汇总
聚丙烯(polypropylene)是由丙烯单体经聚合作用而部分结晶的聚合物,英文缩写为PP。
其聚合方法有4种，即溶液法、溶剂淤浆法、液相本体法和气相法。
由于聚合方法的不同，所得到的聚丙烯树脂性能有差异。
据资料，聚丙烯最主要的两个性能是熔体质量流动速率和立体等规度。
1.熔体流动速率（MFR）——热塑性材料在一定的温度和压力下，熔体每10min通过标准口模的质量，单位为g/10min.塑料熔体流动速率（MFR），以前又称为熔体流动指数（MFI）和熔融指数（MI）。
一般说来，我们在聚丙烯加工的时候，以MFR来表示它的流动性能，熔融指数是与聚合物的分子量相对应的，与聚合物的相对分子质量成反比而与粘度成反比。
MFR的测量一般由一台挤出式塑度仪完成。
其具体的操作方法参考GB/T 3682-2000,可以在方法A或者B中任选一种，选择方法B时，熔体的密度值为0.7386g/cm3。
试验条件为M(温度：230℃，负荷：2.16kg)或P(温度：230℃，负荷：5.0kg)，试验前，应用氮气吹扫料筒5s-10s，氮气压力为0.05MPa。
2.立体规整度（等规度）——等规度(tacticity)指的是有规异构体(tacticity polymer)占有全部高分子的百分数。
在缩聚反应中，大分子结构中甲基基团的立体位置基本以等规体、无规体、间规体三种结构形式存在，其中，间规体的数量甚微，可以忽略，而等规度即是描述有规异构所占比例的物理量。
这样，聚丙烯的性质主要取决于等规结构分子在均聚物中的百分数。
由于无规异构体的溶解度较强，故此聚丙烯分子可以被萃取，所以，其等规度我们可以用萃取法来测得。
3.分子量及分子量分布——化学式中各原子的相对原子质量的总和，就是相对分子质量（Relative molecular mass），而分子量分布则是用分子量分布系数来表示的，分子量分布表示聚合物的相对分子质量在其平均值周围扩展的程度。
分子量测定有端基分析法、溶液依数性法、渗透压法、气相渗透法、粘度法等许多方法，根据不同的分子量范围采用不同的方法。
(整理)聚丙烯和聚乙烯

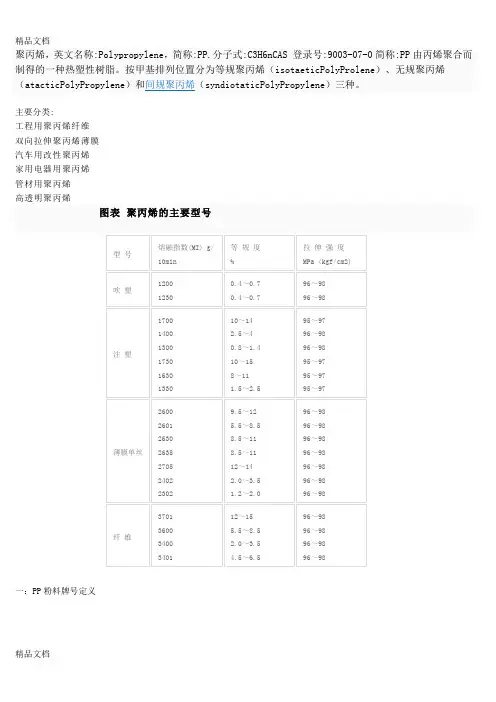

聚丙烯，英文名称:Polypropylene，简称:PP.分子式:C3H6nCAS 登录号:9003-07-0简称:PP由丙烯聚合而制得的一种热塑性树脂。
按甲基排列位置分为等规聚丙烯（isotaeticPolyProlene）、无规聚丙烯（atacticPolyPropylene）和间规聚丙烯（syndiotaticPolyPropylene）三种。
主要分类:工程用聚丙烯纤维双向拉伸聚丙烯薄膜汽车用改性聚丙烯家用电器用聚丙烯管材用聚丙烯一：PP粉料牌号定义PP粉料的命名是按照相应的国家标准的命名方法命名的，目前PP粉料牌号的基本模式是由三个特征单元组成，特征单元之间用连字符（—）连接，若有一个特征单元不用，应用两个连字符(——)连接。
牌号命名形式为：特征单元1—特征单元2—特征单元3。
特征单元1：聚丙烯的缩写代号为英文字母PP，聚合物的类型按下表代号表示，聚台物类型代号写在PP后面，中间空一个字的位置。
不过PP粉料目前都是均聚物，所以用H表示。
特征单元2：表示PP粉料主要用途和加工方法以及重要性能等相应的英文字母作代号。
表示主要用途或加工方法写在第1位，主要性能在第2位。
命名举例：目前市场上粉料牌号的表示一般只用特征单元3的熔指代号表示，特征单元1、特征单元2均省略。
二、PP粉料的主要用途PP粉料按用途主要分为四大类：1、挤出管材、型材、片材以及改性。
常用牌号： 000、001、PP H-ED-012。
可用做生产管材、片材以及改性。
2、通用类，包含拉丝、注塑。
常用牌号： PP H-XD-045、PP H-XD-075、PP H-XD-140。
045牌号主要用做生产编织袋、透明袋等。
075、140可用做注塑制品，包括容器、家庭日用品、玩具、一次性塑料制品等。
3、涂覆类。
常用牌号：PP H-HD-225、PP H-HD-3004、纺丝类。
常用牌号：PP H-YD-225、PP H-YD-300、PP H-YD-425。
聚乙烯聚氯乙烯聚苯乙烯聚丙烯区别
聚乙烯聚氯乙烯聚苯乙烯聚丙烯区别聚乙烯聚氯乙烯聚苯乙烯聚丙烯区别聚乙烯PE未着色时呈乳白色半透明，蜡状；用手摸制品有滑腻的感觉，柔而韧；稍能伸长。
一般低密度聚乙烯较软，透明度较好；高密度聚乙烯较硬。
常见制品：手提袋、水管、油桶、饮料瓶（钙奶瓶）、日常用品等。
聚丙烯PP未着色时呈白色半透明，蜡状；比聚乙烯轻。
透明度也较聚乙烯好，比聚乙烯刚硬。
常见制品：盆、桶、家具、薄膜、编织袋、瓶盖、汽车保险杠等。
聚苯乙烯PS在未着色时透明。
制品落地或敲打，有金属似的清脆声，光泽和透明很好，类似于玻璃，性脆易断裂，用手指甲可以在制品表面划出痕迹。
改性聚苯乙烯为不透明。
常见制品：文具、杯子、食品容器、家电外壳、电气配件等聚氯乙烯PVC本色为微黄色半透明状，有光泽。
透明度胜于聚乙烯、聚苯烯，差于聚苯乙烯，随助剂用量不同，分为软、硬聚氯乙烯，软制品柔而韧，手感粘，硬制品的硬度高于低密度聚乙烯，而低于聚丙烯，在屈折处会出现白化现象。
常见制品：板材、管材、鞋底、玩具、门窗、电线外皮、文具等聚对苯二甲酸乙二醇酯PET透明度很好，强度和韧性优于聚苯乙烯和聚氯乙烯，不易破碎。
常见制品：常为瓶类制品如可乐、矿泉水瓶等聚乙烯废弃物聚乙烯是塑料中产量最大、用途极广的热塑性塑料，它是由乙烯聚合而成，是部分结晶材料，可用一般热塑性塑料的成型方法加工。
聚乙烯可分为高密度聚乙烯、低密度聚乙烯和线型低密度聚乙烯三大类。
高密度聚乙烯的密度一般高于0.94g/,而低密度聚乙烯和线型低密度聚乙烯的密度在0.91～0.94g/cm之间。
废旧聚乙烯薄膜主要来源有两方面：1.薄膜生产中产生的边角料、残次品等。
这些废料清洁，品种明确，可粉碎压缩后直接送入挤出机造粒，回收过程较简单。
2.来自化学工业、电气工业、食品与消费品工业等废弃薄膜。
这些废膜均已被污染，有的已着色并印有商标，有的还含有砂子、木屑或碎纸等杂质。
聚乙烯由于价廉易得、成型方便，所以其制品应用范围很广，但用得最多的还是包装制品，估计在60%以上。
聚乙烯和聚丙烯之间关系
聚乙烯和聚丙烯之间关系
聚乙烯（Polyethylene）和聚丙烯（Polypropylene）都是常见的塑料类型，它们之间存在一些相似之处，但也有一些显著的区别。
相似之处：
1.化学结构：聚乙烯和聚丙烯都是由碳和氢组成的烃类高分子化
合物。
它们都属于聚烯烃类塑料。
2.热塑性塑料：两者都是热塑性塑料，即在一定温度范围内可软
化并成型，而在降温后保持其形状。
3.轻质：聚乙烯和聚丙烯都是轻质塑料，密度相对较低，使它们
在许多应用中成为理想的选择。
4.良好的电绝缘性：两者都具有良好的电绝缘性能，使它们在电
气和电子应用中得到广泛应用。
区别之处：
1.分子结构：聚乙烯是由乙烯单体（C2H4）聚合而成，而聚丙
烯是由丙烯单体（C3H6）聚合而成。
它们的分子结构存在一些差异，
这影响了它们的性质。
2.熔点：聚丙烯的熔点通常较高，相对于聚乙烯而言，它的热稳
定性更好。
3.结晶度：聚丙烯的结晶度较高，而聚乙烯的结晶度相对较低。
高结晶度通常与更高的刚性和热性能相关。
4.柔韧性：聚乙烯通常比聚丙烯更柔韧，尤其是低密度聚乙烯
（LDPE）。
5.透明度：在相同的厚度下，聚丙烯通常比聚乙烯更透明。
6.应用领域：由于它们的性质差异，聚乙烯和聚丙烯在一些应用
中可能更适用于不同的场合。
例如，聚乙烯广泛应用于塑料袋、瓶子、
容器等；而聚丙烯常用于地毯、包装带、注塑制品等。
总体而言，聚乙烯和聚丙烯都是重要的商业塑料，它们之间的选择取决于具体的应用要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
聚丙烯
简称
PE
PP
物理化学特性
无臭、无毒、手感似蜡，具有优良的耐低温性能（最低使用温度可达-70℃～-100℃，电绝缘性能优良，但聚乙烯对环境应力（化学与机械作用）较为敏感，耐老化性能差。聚乙烯为白色蜡状半透明材料，柔而韧，比水轻，具有优越的介电性能。易燃烧且离火后继续燃烧，透水率低，对有机蒸汽透过率则较大。聚乙烯的透明度增加而下降，在一定结晶度下，聚乙烯的透明度随分子量的增大而提高。
（3）高密度聚乙烯（HDPE）：包括用Phillips催化剂或Ziegler催化剂合成的密度为0.960—0.970克/立方厘米的均聚物和密度为0.940—0.958克/立方厘米的乙烯与1-丁烯，பைடு நூலகம்-己烯的共聚物
（4）超高分子量聚乙烯（HMW—PE）：其分子量约10倍于高分子量的HDPE，其支链甚少，要求用特殊方法进行聚合与加工
1.495～1.510
聚乙烯
等规聚丙烯
熔点℃
146
200
摩尔链节熔融焓
4.02
5.80
摩尔链节熔融熵
9.6
12.1
分类
（1）高压、低密度聚乙烯（LDPE）：包括密度为0.915—0.930克/立方厘米的均聚物和含有少量极性集团的共聚物。
（2）线性低密度和中等密度聚乙烯（LLDPE）：为乙烯和α-烯烃的共聚物，其密度为0.915—0.940克/立方厘米，α-烯烃主要为1-丁烯，1-己烯或1-辛烯。除有些密度为0.938—0.940克/立方厘米的产品以硅胶为载体的三氯化铬催化剂（Phillips催化剂）合成外，多数用Ziegler催化剂进行乙烯聚合
成型特点
1.结晶料,吸湿小,不须充分干燥,流动性极好流动性对压力敏感,成型时宜用高压注射,料温均匀,填充速度快,保压充分.不宜用直接浇口,以防收缩不均,内应力增大.注意选择浇口位置,防止产生缩孔和变形.
2.收缩范围和收缩值大,方向性明显,易变形翘曲.冷却速度宜慢,模具设冷料穴,并有冷却系统
3.加热时间不宜过长,否则会发生分解
无毒、无味，密度小，低透明度、低光泽度、低刚性但有较高的冲击强度。强度刚度、硬度耐热性均优于低压聚乙烯。可在100度左右使用，具有良好的电性能和高频绝缘性且不受湿度影响，但低温时变脆、不耐磨、易老化。PP的维卡软化温度为150度，由于结晶度较高，使其表面刚度和抗划痕特性很好，PP不存在环境应力开裂问题，
成型收缩率:1.0-2.5%
成型温度：160-220℃
结晶性
低结晶
半结晶性
IPP
SPP
晶系
斜方
单斜或三斜
斜方
分子构型
平面锯齿型
螺旋型（3/1）
螺旋型（4/1）
结晶密度
0．997
0．95
0．93
结晶弹性模量/Gpa
240
34
通常结晶度
65（LD）
85～95（HD）
45～60（MD）
70（HD）
注：（1）在加工过程中，聚合物会发生一系列的物理、化学变化，根据制品的性能和用途需控制高分子材料的结构变化。
聚乙烯有优异的化学稳定性，室温下耐盐酸、氢氟酸、磷酸、甲酸、胺类、氢氧化钠、氢氧化钾等各种化学物质，硝酸和硫酸对聚乙烯有较强的破坏作用。聚乙烯容易光氧化、热氧化、臭氧分解，在紫外线作用下容易发生降解，碳黑对聚乙烯有优异的光屏蔽作用。受辐射后可发生交联、断链、形成不饱和基团等反应。聚乙烯常温下不溶于一般溶剂，吸水性小，但由于其是线性分子可缓慢溶于某些有机溶剂，且不发生溶胀，高密度聚乙烯熔点范围为132℃～135℃，低密度聚乙烯熔点较低（112℃）且范围宽。常温下不溶于任何一支溶剂，70℃以上可少量溶于甲苯、乙酸戊酯、三氯乙烯等。
（2）抗冲聚丙烯为含有10％—20％（质量）乙烯-丙烯弹性体的嵌段共聚物，目前其含量已扩展至30％—40％（质量）.由于柔性的橡胶相分散于刚性聚丙烯基质中，并且保留了较高的耐热温度，但透明性较差。
（3）聚丙烯与橡胶的共混物，早期产品是10％（质量）聚异丁烯弹性体与聚丙烯的共混物，现在已发展为乙丙橡胶或乙烯-丙烯-二烯烃橡胶取代聚异丁烯生产共混物
高密度聚乙烯
低密度聚乙烯
/[cal/(g·℃)]
0.55
0.55
0.46
11.5
8.0
3.3
13.5
16
8
玻璃化转变温度
聚乙烯
全同
无规
-68（-120）
-10
-20
介电系数
低密度聚乙烯
高密度聚乙烯
聚丙烯
2.25～2.35
2.30～2.35
2．2
折光指数n(25℃,λ=589.3nm)
聚乙烯
聚丙烯
1.51～1.54
4.软质塑件有较浅的侧凹槽时,可强行脱模
5.可能发生融体破裂,不宜与有机溶剂接触,以防开裂
（2）尽管各种高分子化合物结晶形态不同，但以斜方晶型、单斜晶型、三斜晶型为主
低密度聚乙烯
聚丙烯
拉伸弹性模量
0.20～0.27
1.2～2.9
体积模量k(MPa)
标准大气压时
在30 MPa时
标准大气压时
在30 MPa时
150℃
190℃
270℃
极性
非极性聚合物
非极性聚合物
耐酸碱性
有优良的耐酸、碱性以及耐化学腐蚀性质
（5）改性聚乙烯：氯化聚乙烯（CPE）、交联聚乙烯（PEX）
（1）甲基无秩序的排列在分子主链的两侧称无规聚丙烯
（2）甲基交替排列在分子主链的两侧称间规聚丙烯
（3）甲基全部排列在分子链的一侧成为等规聚丙烯
商品聚丙烯包括聚丙烯均聚物、共聚物共混物，丙烯共聚物与共混物可分为
（1）无规共聚物：主链中结合2％—7％（质量）乙烯则生成无规共聚物，具 有较低的结晶度，因此软化温度较宽，熔点降低，透明性和表面光洁度增加。
均聚和共聚PP材料都具有优良的抗吸湿性、抗酸碱腐蚀性、抗溶解性。然而，它对芳香烃（如苯）溶剂、氯化烃（四氯化碳）溶剂等没有抵抗力。PP在高温下不具有氧化性，常见的酸、碱有机溶剂对它不起作用。
物理特性
密度为0.91～0.96g／cm3
成型收缩率：1.5-3.6%
成型温度：140-220℃
密度为0.851～0.935 g/cm3
有优良的耐酸、碱性以及耐化学腐蚀性质
聚合方法
（1）淤浆法
（2）溶液法
（3）气相法
（4）高压法
（1）间歇式液体本体法
（2）液相气相组合式连续本体法
（3）淤浆法
（4）气相法
热扩散系数
聚合物在成型加工中为使流动和成型，必须加热和冷却，任何物料加热与冷却的难易是由温度或热量在物料中的传递速度决定的，而传递速度又取决于物料的固有性能—热扩散系数α [k为热导率， 为定压热熔， 为密度]
