2009高三物理高考60天考前指导-物理图像题的解法
高考物理图像法解题技巧总结大全
高考物理图像法解题技巧总结大全高考物理图像法解题技巧高考物理必背知识点高考物理考试注意事项高考物理图像法解题技巧一、方法简介图像法将物理量间的代数关系转变为几何关系，运用图像直观、形像、简明的特点，来分析解决物理问题，由此达到化难为易、化繁为简的目的.高中物理学习中涉及大量的图像问题，运用图像解题是一种重要的解题方法.在运用图像解题的过程中，如果能分析有关图像所表达的物理意义，抓住图像的斜率、截距、交点、面积、临界点等几个要点，常常就可以方便、简明、快捷地解题.二、典型应用1.把握图像斜率的物理意义在v-t图像中斜率表示物体运动的加速度，在s-t图像中斜率表示物体运动的速度，在U-I图像中斜率表示电学元件的电阻，不同的物理图像斜率的物理意义不同.2.抓住截距的隐含条件图像中图线与纵、横轴的截距是另一个值得关注的地方，常常是题目中的隐含条件.例1、在测电池的电动势和内电阻的实验中，根据得出的一组数据作出U-I图像，如图所示，由图像得出电池的电动势E=______ V，内电阻r=_______ Ω.【解析】电源的U-I图像是经常碰到的，由图线与纵轴的截距容易得出电动势E=1.5 V，图线与横轴的截距0.6 A是路端电压为0.80伏特时的电流，(学生在这里常犯的错误是把图线与横轴的截距0.6 A当作短路电流，而得出r=E/I短=2.5Ω 的错误结论.)故电源的内阻为:r=△U/△I=1.2Ω3.挖掘交点的潜在含意一般物理图像的交点都有潜在的物理含意，解题中往往又是一个重要的条件，需要我们多加关注.如：两个物体的位移图像的交点表示两个物体“相遇”.例2、A、B两汽车站相距60 km，从A站每隔10 min向B站开出一辆汽车，行驶速度为60 km/h.(1)如果在A站第一辆汽车开出时，B站也有一辆汽车以同样大小的速度开往A站，问B站汽车在行驶途中能遇到几辆从A 站开出的汽车?(2)如果B站汽车与A站另一辆汽车同时开出，要使B站汽车在途中遇到从A站开出的车数最多，那么B站汽车至少应在A 站第一辆车开出多长时间后出发(即应与A站第几辆车同时开出)?最多在途中能遇到几辆车?(3)如果B站汽车与A站汽车不同时开出，那么B站汽车在行驶途中又最多能遇到几辆车?【解析】依题意在同一坐标系中作出分别从A、B站由不同时刻开出的汽车做匀速运动的s一t图像，如图所示.从图中可一目了然地看出：(1)当B站汽车与A站第一辆汽车同时相向开出时，B站汽车的s一t图线CD与A站汽车的s-t图线有6个交点(不包括在t轴上的交点)，这表明B站汽车在途中(不包括在站上)能遇到6辆从A站开出的汽车.(2)要使B站汽车在途中遇到的车最多，它至少应在A站第一辆车开出50 min后出发，即应与A站第6辆车同时开出此时对应B站汽车的s—t图线MN与A站汽车的s一t图线共有11个交点(不包括t轴上的交点)，所以B站汽车在途中(不包括在站上)最多能遇到1l辆从A站开出的车.(3)如果B站汽车与A站汽车不同时开出，则B站汽车的s-t 图线(如图中的直线PQ)与A站汽车的s-t图线最多可有12个交点，所以B站汽车在途中最多能遇到12辆车.4.明确面积的物理意义利用图像的面积所代表的物理意义解题，往往带有一定的综合性，常和斜率的物理意义结合起来，其中v一t图像中图线下的面积代表质点运动的位移是最基本也是运用得最多的.例4、在光滑的水平面上有一静止的物体，现以水平恒力甲推这一物体，作用一段时间后，换成相反方向的水平恒力乙推这一物体.当恒力乙作用时间与恒力甲作用时间相同时，物体恰好回到原处，此时物体的动能为32 J.则在整个过程中，恒力甲做功等于多少?恒力乙做功等于多少?【解析】这是一道较好的力学综合题，涉及运动、力、功能关系的问题.粗看物理情景并不复杂，但题意直接给的条件不多，只能深挖题中隐含的条件.下图表达出了整个物理过程，可以从牛顿运动定律、运动学、图像等多个角度解出，应用图像方法，简单、直观.作出速度一时间图像(如图a所示)，位移为速度图线与时间轴所夹的面积，依题意，总位移为零，即△0AE的面积与△EBC 面积相等，由几何知识可知△ADC的面积与△ADB面积相等，故△0AB的面积与△DCB面积相等(如图b所示).即：(v1×2t0)= v2t0解得：v2=2v1由题意知, mv22=32J,故 mv12=8J,根据动能定理有W1= mv12=8J, W2= m(v22-v12)=24J5.寻找图中的临界条件物理问题常涉及到许多临界状态，其临界条件常反映在图中，寻找图中的临界条件，可以使物理情景变得清晰.例5、从地面上以初速度2v0竖直上抛一物体A，相隔△t时间后又以初速度v0从地面上竖直上抛另一物体B，要使A、B 能在空中相遇，则△t应满足什么条件?【解析】在同一坐标系中作两物体做竖直上抛运动的s-t图像，如图.要A、B在空中相遇，必须使两者相对于抛出点的位移相等，即要求A、B图线必须相交，据此可从图中很快看出：物体B最早抛出时的临界情形是物体B落地时恰好与A相遇;物体B最迟抛出时的临界情形是物体B抛出时恰好与A相遇.故要使A、B能在空中相遇，△t应满足的条件为：2v0/g<△t<4v0/g通过以上讨论可以看到，图像的内涵丰富，综合性比较强，而表达却非常简明，是物理学习中数、形、意的完美统一，体现着对物理问题的深刻理解.运用图像解题不仅仅是一种解题方法，也是一个感悟物理的简洁美的过程.6.把握图像的物理意义例6、如图所示，一宽40 cm的匀强磁场区域，磁场方向垂直纸面向里.一边长为20 cm的正方形导线框位于纸面内，以垂直于磁场边界的恒定速度v=20 cm/s通过磁场区域，在运动过程中，线框有一边始终与磁场区域的边界平行.取它刚进入磁场的时刻t=0，在下列图线中，正确反映感应电流随时问变化规律的是【解析】可将切割磁感应线的导体等效为电源按闭合电路来考虑，也可以直接用法拉第电磁感应定律按闭合电路来考虑.当导线框部分进入磁场时，有恒定的感应电流，当整体全部进入磁场时，无感应电流，当导线框部分离开磁场时，又能产生相反方向的感应电流.所以应选C>>>高考物理必背知识点1、大的物体不一定不能看成质点，小的物体不一定能看成质点。
高考物理图示法图像法解决物理试题技巧和方法完整版及练习题含解析
高考物理图示法图像法解决物理试题技巧和方法完整版及练习题含解析一、图示法图像法解决物理试题1．如图所示，滑块A 、B 的质量均为m ,A 套在固定倾斜直杆上，倾斜杆与水平面成45°,B 套在固定水平的直杆上，两杆分离不接触，两直杆间的距离忽略不计且足够长，A 、B 通过铰链用长度为L 的刚性轻杆(初始时轻杆与平面成30°)连接，A 、B 从静止释放，B 开始沿水平面向右运动，不计一切摩擦，滑块A 、B 视为质点，在运动的过程中，下列说法中正确的是（ ）A ．A 、B 组成的系统机械能守恒B ．当A 到达与B 同一水平面时,A 的速度为gLC ．B 滑块到达最右端时,A 的速度为2gLD ．B 滑块最大速度为3gL 【答案】AD 【解析】因不计一切摩擦，故系统机械能守恒，A 正确；设A 的速度为A v 、B 的速度为B v ，当A 到达与B 同一水平面时，对A 、B 速度进行分解，如图所示根据沿杆方向速度相等有：2cos 452B A A v v v ==o ，根据系统机械能守恒有：2211222A B L mgmv mv =+，解得：23A v gL =，B 错误；B 滑块到达最右端时，B 的速度为零，如图所示：根据系统机械能守恒有：212122AmgLmv +='，解得：()12A v gL ='+C 错误；当A 滑到最低点时，速度为零，B 的速度最大，如图所示：根据系统机械能守恒有：23122B mgL mv '=，解得：3B v gL '=，D 正确，选AD.【点睛】应用A 、B 沿杆方向速度相等，求出A 、B 的速度关系，因为不计一切摩擦，故A 、B 组成的系统机械能守恒，当A 的速度最大时，B 的速度为0；当B 的速度最大时，A 的速度为0.2．甲乙两图中，某时刻绳子AB 与水平方向的夹角均为θ，绳子上端以速度v 0匀速拉动，在两车运动过程中，下列说法正确的是（ ）A ．甲、乙两车运动速度大小之比cos 1cos θθ+B ．甲车运动速度大小为cos v θC ．相同时间t ∆内乙车速度增量大于甲车速度增量D ．此刻若将速度v 0改成拉力F ，则两车加速度大小之比1:1 【答案】AC 【解析】 【详解】ABC ．由甲图可知，甲车的速度11cos v v θ=+乙车的速度2cos v v θ=所以，甲、乙两车运动速度大小之比cos 11cos θθ<+，相同时间t ∆内乙车速度增量大于甲车速度增量．故AC 正确，B 错误；D ．改成拉力F ，甲车所绳子合力沿两绳子夹角的角平分线上，汽车甲的合力大小为22cos 2F θ，汽车乙的合力大小为cos F θ，因此合力不相等，加速度不相等，故D 错误．3．如图，将一质量为2m 的重物悬挂在轻绳一端，轻绳的另一端系一质量为m 的环，环套在竖直固定的光滑直杆上，光滑的轻小定滑轮与直杆的距离为d ，杆上的A 点与定滑轮等高，杆上的B 点在A 点正下方距离A 为d 处．现将环从A 点由静止释放，不计一切摩擦阻力，下列说法中正确的是（）A ．环到达B 处时，重物上升的高度2d B ．环能下降的最大距离为43d C ．环到达B 处时，环与重物的速度大小之比为22D ．环从A 到B 减少的机械能等于重物增加的机械能 【答案】BD 【解析】 【分析】 【详解】根据几何关系有，环从A 下滑至B 点时，重物上升的高度h=2d−d ，故A 错误；环下滑到最大高度为h 时环和重物的速度均为0，此时重物上升的最大高度为22 h d d +-，根据机械能守恒有222(?)mgh mg h d d =+-，解得：h=43dd ，故B 正确．对B 的速度沿绳子方向和垂直于绳子方向分解，在沿绳子方向上的分速度等于重物的速度，有：vcos45°=v重物，所以2v v 重物＝，故C 错误；环下滑过程中无摩擦力对系统做功，故系统机械能守恒，即满足环减小的机械能等于重物增加的机械能，故D 正确；故选BD ．4．如图所示，两个可视为质点的小球a 和b ，用质量可忽略的刚性细杆相连并放置在光滑的半球面内．已知细杆长度是球半径的2倍，当两球处于静止状态时，细杆与水平面的夹角θ=15°，则（ ）A ．杆对a 、b 球作用力大小相等且方向沿杆方向B ．小球a 和b的质量之比为2：1 C ．小球a 和b 的质量之比为3：1 D ．半球面对a 、b 球的弹力之比为3：1 【答案】ACD 【解析】 【详解】A 、对轻杆，受两个球的弹力是一对平衡力，根据牛顿第三定律，杆对a 、b 球作用力大小相等且方向沿杆方向，故A 正确；BC 、两球都受到重力、细杆的弹力和球面的弹力的作用，过O 作竖直线交ab 于c 点，受力分析如下图所示：设球面的半径为R ，则△oac 与左侧力三角形相似；△oac 与右侧力三角相似；则由几何关系可得：a m g T OC ac =；b m g T OC bc=，即：a b m bc m ac =；由题，细杆长度是球面的半径的2倍，根据几何知识知图中α=45°，在△oac 中，根据正弦定理，有：sin30sin105ac ao︒︒=，则3ac bc =，3a b m m =；故B 错误，C 正确； D 、根据平衡条件，有：Na F T oa ac =，Nb F T ob bc =，故3Na Nb F bc F ac ==，故D 正确．5．如图所示，水平光滑长杆上套有一物块Q ，跨过悬挂于O 点的轻小光滑圆环的细线一端连接Q ，另一端悬挂一物块P ．设细线的左边部分与水平方向的夹角为θ，初始时θ很小．现将P 、Q 由静止同时释放．关于P 、Q 以后的运动下列说法正确的是A ．当θ =60º时，P 、Q 的速度之比1：2B ．当θ =90º时，Q 的速度最大C ．当θ =90º时，Q 的速度为零D ．当θ向90º增大的过程中Q 的合力一直增大 【答案】AB 【解析】 【分析】 【详解】A 、则Q 物块沿水平杆的速度为合速度对其按沿绳方向和垂直绳方向分解，P 、Q 用同一根绳连接，则Q 沿绳子方向的速度与P 的速度相等，则当θ =60°时，Q 的速度cos 60Q P v v ︒=，解得：12P Q v v =，A 项正确．B 、C 、P 的机械能最小时，即为Q 到达O 点正下方时，此时Q 的速度最大，即当θ=90°时，Q 的速度最大；故B 正确，C 错误．D 、当θ向90°增大的过程中Q 的合力逐渐减小，当θ=90°时，Q 的速度最大，加速度最小，合力最小，故D 错误．故选AB ． 【点睛】考查运动的合成与分解，掌握能量守恒定律，注意当Q 的速度最大时，P 的速度为零，是解题的关键，6．如图所示，一个长直轻杆两端分别固定小球A 和B ，竖直放置，两球质量均为m ，两球半径忽略不计，杆的长度为L ．由于微小的扰动，A 球沿竖直光滑槽向下运动，B 球沿水平光滑槽向右运动，当杆与竖直方向的夹角为θ时（图中未标出），关于两球速度A v 与B v 的关系，下列说法正确的是A ．A 球下滑过程中的加速度一直大于gB ．B 球运动过程中的速度先变大后变小C ．tan A B v v θ=D ．sin A B v v θ= 【答案】BC 【解析】 【分析】 【详解】先分析小球B 的运动情况：小球 B 以初速度等于零开始向右运动，当小球A 落到最下方时B 的速度再次为零，所以B 在水平方向先加速后减小，即B 球运动过程中的速度先变大后变小，根据受力可知刚开始时杆对B 产生的是偏右的力，所以杆对A 产生的是偏向上的力，根据受力可知此时A 的加速度小于重力加速度g ，故A 错误；B 正确；当杆与竖直方向的夹角为θ时，根据运动的分解可知;cos sin A B v v θθ=即tan A B v v θ=，故C 正确；D 错误；7．某电场是由平面内两个相同的点电荷产生的，其中一个点电荷固定不动且到P 点的距离为d ，另一个点电荷以恒定的速率在该平面内绕P 点做匀速圆周运动，P 点的电场强度大小随时间变化的图象如图所示，图线AC 段与CE 段关于直线t =t 0对称，若撤去运动点电荷，测得P 点场强大小为E 0，已知E A =E E =E 0，E B =E D =E 0，E C =0，静电力常量为k ，不考虑磁场因素，则下列说法正确的是( )A ．运动电荷做匀速圆周运动的半径为2dB ．.运动电荷的速率为02dt πC ．0~023t 时间内，运动电荷的位移大小为3d π D ．0~23t 时间内，运动电荷的位移大小为d 【答案】BD 【解析】由图像可知t=t 0时P 点的场强为零，说明另一点电荷在P 点右侧距离为d 的位置；当t=0和t=2t 0时，P 02E ，可知另一电荷在与QP 垂直，且距离P 点d 的位置，则运动电荷做匀速圆周运动的半径为d ，选项A 错误；粒子运动的速率为02dv t π=，选项B错误；0~023t 时间内，运动电荷运动的弧长002233t d d x vt t ππ==⨯=，转过的角度为3π ，则位移大小为d,选项D 正确，C 错误；故选BD.点睛：本题考查的是电荷的叠加问题，题目的难点在于有一个电荷是运动的，导致p 点的合场强在不断的变化，根据图中的已知条件来计算场强的大小和速度的大小．8．真空中电量均为Q 的两同种点电荷连线和一绝缘正方体框架的两侧面ABB 1A 1和DCC 1D 1中心连线重合，连线中心和立方体中心重合，空间中除两同种电荷Q 产生的电场外，不计其它任何电场的影响，则下列说法中正确的是（）A．正方体两顶点A、C1电场强度相同B．正方体两顶点A、C1电势相同C．两等量同种点电荷周围电场线和面ABB1A1总是垂直D．把正检验电荷q从顶点A移到C电场力不做功【答案】BD【解析】【分析】电场强度是矢量，通过场强的叠加获得合场强；电势是标量，沿着电场线方向电势降低，可以根据对称性判断电势的大小；电荷从等势面上的一点移动到另一点，电场力不做功。
高考物理图示法图像法解决物理试题技巧和方法完整版及练习题含解析
高考物理图示法图像法解决物理试题技巧和方法完整版及练习题含解析一、图示法图像法解决物理试题1．如图所示，滑块A 、B 的质量均为m ,A 套在固定倾斜直杆上，倾斜杆与水平面成45°,B 套在固定水平的直杆上，两杆分离不接触，两直杆间的距离忽略不计且足够长，A 、B 通过铰链用长度为L 的刚性轻杆(初始时轻杆与平面成30°)连接，A 、B 从静止释放，B 开始沿水平面向右运动，不计一切摩擦，滑块A 、B 视为质点，在运动的过程中，下列说法中正确的是（ ）A ．A 、B 组成的系统机械能守恒B ．当A 到达与B 同一水平面时,A 的速度为gLC ．B 滑块到达最右端时,A 的速度为2gLD ．B 滑块最大速度为3gL 【答案】AD 【解析】因不计一切摩擦，故系统机械能守恒，A 正确；设A 的速度为A v 、B 的速度为B v ，当A 到达与B 同一水平面时，对A 、B 速度进行分解，如图所示根据沿杆方向速度相等有：2cos 452B A A v v v ==o ，根据系统机械能守恒有：2211222A B L mgmv mv =+，解得：23A v gL =，B 错误；B 滑块到达最右端时，B 的速度为零，如图所示：根据系统机械能守恒有：212122AmgLmv +='，解得：()12A v gL ='+C 错误；当A 滑到最低点时，速度为零，B 的速度最大，如图所示：根据系统机械能守恒有：23122B mgL mv '=，解得：3B v gL '=，D 正确，选AD.【点睛】应用A 、B 沿杆方向速度相等，求出A 、B 的速度关系，因为不计一切摩擦，故A 、B 组成的系统机械能守恒，当A 的速度最大时，B 的速度为0；当B 的速度最大时，A 的速度为0.2．如图所示，将质量为2m 的重物悬挂在轻绳的一端，轻绳的另一端系一质量为m 的小环，小环套在竖直固定的光滑直杆上，光滑定滑轮与直杆的距离为d.现将小环从与定滑轮等高的A 处由静止释放，当小环沿直杆下滑距离也为d 时（图中B 处），下列说法正确的是A ．小环刚释放时轻绳中的张力一定大于2mgB ．小环到达B 处时，重物上升的高度也为dC ．小环在B 处的速度与重物上升的速度大小之比等于D ．小环在B 处的速度与重物上升的速度大小之比等于【答案】AC 【解析】 【分析】 【详解】由题意，释放时小环向下加速运动，则重物将加速上升，对重物由牛顿第二定律可知绳中张力一定大于重力2mg ，所以A 正确；小环到达B 处时，重物上升的高度应为绳子缩短的长度，即2h d d ∆=-，所以B 错误；根据题意，沿绳子方向的速度大小相等，将小环A速度沿绳子方向与垂直于绳子方向正交分解应满足：A B v cos v θ=，即12A B v v cos θ==所以C 正确，D 错误． 【点睛】应明确：①对与绳子牵连有关的问题，物体上的高度应等于绳子缩短的长度；②物体的实际速度即为合速度，应将物体速度沿绳子和垂直于绳子的方向正交分解，然后列出沿绳子方向速度相等的表达式即可求解．3．如图所示，将一劲度系数为k的轻弹簧一端固定在内壁光滑的半球形容器底部O′处(O 为球心)，弹簧另一端与质量为m的小球相连，小球静止于P点。
高考物理图示法图像法解决物理试题(一)解题方法和技巧及练习题

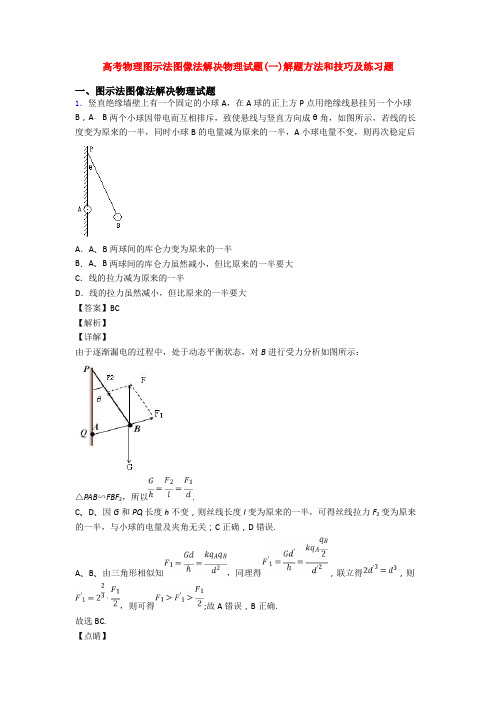

高考物理图示法图像法解决物理试题(一)解题方法和技巧及练习题一、图示法图像法解决物理试题1．竖直绝缘墙壁上有一个固定的小球A，在A球的正上方P点用绝缘线悬挂另一个小球B，A﹑B两个小球因带电而互相排斥，致使悬线与竖直方向成θ角，如图所示，若线的长度变为原来的一半，同时小球B的电量减为原来的一半，A小球电量不变，则再次稳定后A．A、B两球间的库仑力变为原来的一半B．A、B两球间的库仑力虽然减小，但比原来的一半要大C．线的拉力减为原来的一半D．线的拉力虽然减小，但比原来的一半要大【答案】BC【解析】【详解】由于逐渐漏电的过程中，处于动态平衡状态，对B进行受力分析如图所示：△PAB∽FBF2，所以.C、D、因G和PQ长度h不变，则丝线长度l变为原来的一半，可得丝线拉力F2变为原来的一半，与小球的电量及夹角无关；C正确，D错误.A、B、由三角形相似知，同理得，联立得，则，则可得;故A错误，B正确.故选BC.【点睛】本题是力学中动态平衡问题，采用的是三角形相似法，得到力的大小与三角形边长的关系，进行分析．2．有一个固定的光滑直杆与水平面的夹角为 53°，杆上套着一个质量为m = 2kg 的滑块 A （可视为质点）.用不可伸长的轻绳将滑块A 与另一个质量为M=2.7kg 的物块B 通过光滑的定滑轮相连接，细绳因悬挂B 而绷紧，此时滑轮左侧轻绳恰好水平，其长度103L =m ，P 点与滑轮的连线同直杆垂直（如图所 示）．现将滑块A 从图中O 点由静止释放，（整个运动过程中 B 不会触地，g =10m/s 2）．下列说法正确的是A ．滑块A 运动到 P 点时加速度为零B ．滑块A 由O 点运动到P 点的过程中机械能增加C ．滑块A 经过 P 点的速度大小为2m/sD ．滑块A 经过P 1047m/s 【答案】BC 【解析】 【分析】 【详解】A ．滑块A 运动到P 点时，垂直于杆子的方向受力平衡，合力为零；沿杆子方向，重力有沿杆向下的分力mg sin53°，根据牛顿第二定律得：mg sin53°=ma a =gsin53°故A 错误．B ．滑块A 由O 点运动到P 点的过程中，绳子的拉力对滑块A 做正功，其机械能增加；故B 正确．CD ．由于图中杆子与水平方向成53°，可以解出图中虚线长度：8sin 53m 3l L =︒=所以滑块A 运动到P 时，A 下落10348sin 53cos53sin 53=m=m 3555OP h x L =︒=︒︒⨯⨯ B 下落1082m m m 333H L l =-=-= 当A 到达P 点与A 相连的绳子此时垂直杆子方向的速度为零，则B 的速度为零，以两个物体组成的系统为研究对象，由机械能守恒定律得：212MgH mgh mv +=解得52m/s v =故C 正确，D 错误． 故选BC ． 【点睛】加速度根据牛顿第二定律研究，机械能的变化根据除重力以外的力做功情况进行判断，都是常用的思路．关键在于判断出滑块A 滑到P 点时，绳子在竖直杆子方向的速度为零，即B 的速度为零．3．某电场是由平面内两个相同的点电荷产生的，其中一个点电荷固定不动且到P 点的距离为d ，另一个点电荷以恒定的速率在该平面内绕P 点做匀速圆周运动，P 点的电场强度大小随时间变化的图象如图所示，图线AC 段与CE 段关于直线t =t 0对称，若撤去运动点电荷，测得P 点场强大小为E 0，已知E A =E E =E 0，E B =E D =E 0，E C =0，静电力常量为k ，不考虑磁场因素，则下列说法正确的是( )A ．运动电荷做匀速圆周运动的半径为2dB ．.运动电荷的速率为02dt πC ．0~023t 时间内，运动电荷的位移大小为3d π D ．0~023t时间内，运动电荷的位移大小为d【答案】BD 【解析】由图像可知t=t 0时P 点的场强为零，说明另一点电荷在P 点右侧距离为d 的位置；当t=0和t=2t 0时，P 02E ，可知另一电荷在与QP 垂直，且距离P 点d 的位置，则运动电荷做匀速圆周运动的半径为d ，选项A 错误；粒子运动的速率为02dv t π=，选项B错误；0~023t 时间内，运动电荷运动的弧长002233t d d x vt t ππ==⨯=，转过的角度为3π ，则位移大小为d,选项D 正确，C 错误；故选BD.点睛：本题考查的是电荷的叠加问题，题目的难点在于有一个电荷是运动的，导致p 点的合场强在不断的变化，根据图中的已知条件来计算场强的大小和速度的大小．4．测量平面内某点P 的电场强度大小随时间的变化，得到如图所示的图线，图线AB 段与BC 段关于直线0t t =对称．电场是由该平面内两个相同的点电荷产生的，其中一个点电荷固定不动且到P 点的距离为d ，另一个点电荷以恒定的速度在该平面内做匀速直线运动，静电力常量为k ，不考虑磁场因素，则A ．点电荷的电荷量为202E d kB ．点电荷的电荷量为20E d kC ．运动电荷的速度大小为3d t D ．运动电荷到P 点的最小距离为d 【答案】BCD【解析】A 、B 、根据图象可知，当时间趋向于无穷大的时候，说明运动的电荷离的很远，此时产生电场的电荷只有固定的电荷，由图可知，此时P 点的场强为E 0，设电荷的电荷量为Q ，根据点电荷的场强公式可得， 02kQE d=，解得20E d Q k =,所以A 错误，B 正确；C 、运动电荷和固定电荷在同一个平面内，根据上面的分析可知，它们之间的关系如图:设t0时刻，运动点电荷与P点之间的夹角为α，距离为r，此时运动电荷产生的场强2kQEr=，固定电荷产生的场强为02kQEd=，以P点为坐标原点，建立直角坐标系如图，把运动电荷产生的场强E分解，得出P点的合场强为()()2220013sin cos4E E E Eαα⎛⎫-+= ⎪⎪⎝⎭，其中sindrα=,22cosr drα-=联立解得：r=2d，运动电荷经过的距离为223r d d-=，所以运动电荷的速度大小为03dt，所以C正确；D、根据图象可知，P点的场强最小值为0，说明此时两个电荷在P 点产生的场强大小相等方向相反，即运动的电荷离P点的距离也是d，所以运动电荷到P 点的最小距离为d，所以D正确；故选BCD．【点睛】本题考查的是电荷的叠加问题，题目的难点在于有一个电荷是运动的，导致P点的合场强在不断的变化，根据图中的已知条件来计算场强的大小和速度的大小，题目的难点较大．5．如图所示，光滑水平平台上有一质量为m的物块，站在地面上的人用跨过定滑轮（定滑轮大小不计）的绳子向右拉动物块，不计绳和滑轮的质量及滑轮的摩擦，且人手作用点离平台边缘竖直高度始终为h，当人以速度v从平台的边缘处向右匀速前进位移x时，则A．在该过程中，物块的运动速度增加B．人前进x时，物块的运动速率为22h x+C．在该过程中，物块受到拉力变小D．在该过程中，人对物块做的功为212mv【答案】ABC【解析】【详解】将人的速度分解为沿绳子方向和垂直于绳子方向，在沿绳子方向上的分速度等于物块的速度，如图，物块的速度等于vcosθ，故随着人向右匀速运动，夹角θ减小，物块的速度增加，选项A正确．物块加速运动，有加速度趋近于零的趋势，即加速度减小，所受的拉力减小，选项C正确；当人从平台的边缘处向右匀速前进了x，此时物块的速度大小为：v′=vcosθ=v22h x+，根据动能定理得：人对物块做的功为：W=12mv′2=()22222mv xh x+．故B正确，D错误；故选ABC．【点睛】解决本题的关键知道物块的速度等于绳子收缩的速度，等于人运动的沿绳子方向上的分速度，以及能够灵活运用动能定理．6．如图所示，两等量负点电荷固定在A、B两点。
高考物理图像法解决物理试题技巧和方法完整版及练习题

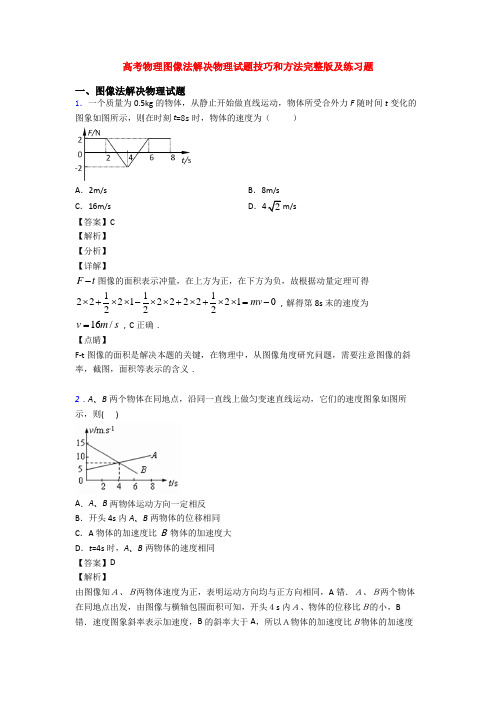

高考物理图像法解决物理试题技巧和方法完整版及练习题一、图像法解决物理试题1．一个质量为0.5kg 的物体，从静止开始做直线运动，物体所受合外力F 随时间t 变化的图象如图所示，则在时刻t =8s 时，物体的速度为（ ）A ．2m/sB ．8m/sC ．16m/sD ．42m/s【答案】C 【解析】 【分析】 【详解】F t -图像的面积表示冲量，在上方为正，在下方为负，故根据动量定理可得11122212222210222mv ⨯+⨯⨯-⨯⨯+⨯+⨯⨯=-，解得第8s 末的速度为16/v m s =，C 正确． 【点睛】F-t 图像的面积是解决本题的关键，在物理中，从图像角度研究问题，需要注意图像的斜率，截图，面积等表示的含义．2．A 、B 两个物体在同地点，沿同一直线上做匀变速直线运动，它们的速度图象如图所示，则( )A ．A 、B 两物体运动方向一定相反 B ．开头4s 内A 、B 两物体的位移相同C ．A 物体的加速度比Ｂ物体的加速度大D ．t =4s 时，A 、B 两物体的速度相同 【答案】D 【解析】由图像知Ａ、Ｂ两物体速度为正，表明运动方向均与正方向相同，A 错．Ａ、Ｂ两个物体在同地点出发，由图像与横轴包围面积可知，开头４s 内Ａ、物体的位移比Ｂ的小，B 错．速度图象斜率表示加速度，B 的斜率大于A ，所以Ａ物体的加速度比Ｂ物体的加速度小，C 错．t =４s 时，Ａ、Ｂ两物体的速度相同，D 对．3．甲、乙两车在平直的公路上向相同的方向行驶，两车的速度v 随时间t 的变化关系如图所示，其中阴影部分面积分别为S 1、S 2，下列说法正确的是A ．若S 1=S 2，则甲、乙两车一定在t 2时刻相遇B ．若S 1>S 2，则甲、乙两车在0-t 2时间内不会相遇C ．在t 1时刻，甲、乙两车加速度相等D ．t 1-t 2时间内，甲车的平均速度v <122v v + 【答案】D 【解析】 【分析】速度-时间图象与坐标轴围成的面积表示位移，根据图象判断确定何时两车相遇；图象切线的斜率表示加速度； 【详解】A 、速度−时间图象与坐标轴围成的面积表示位移，则0−t 2时间内甲的位移等于乙的位移，由于甲的初位置与乙的初位置未知，所以无法判断甲、乙两车在t 2时刻是否相遇，故A 错误；B 、若S 1>S 2，在0-t 2时间内甲的位移大于乙的位移，由于甲的初位置与乙的初位置未知，所以无法判断甲、乙两车在0-t 2时间内是否相遇，故B 错误；C 、由图象切线的斜率表示加速度，在t 1时刻，乙的斜率大于甲的斜率，故乙的加速度大于甲的加速度，故C 错误；D 、若甲做匀加速直线运动，0-t 2时间内，甲车的平均速度122v v v +=甲；由速度−时间图象与坐标轴围成的面积表示位移可知，在0-t 2时间内，甲车的运动位移小于匀加速直线运动的位移，所以甲车的平均速度小于122v v +，故D 正确； 【点睛】关键是知道速度-时间图象与坐标轴围成的面积表示位移，图象切线的斜率表示加速度，平均速度等于物体其位移与时间的比值．4．如图甲，长木板A 放在光滑的水平面上，质量为2kg m =的另一物体B （可看作质点）以水平速度02m/s v =滑上原来静止的长木板A 的表面．由于A 、B 间存在摩擦，之后A 、B 速度随时间变化情况如图乙所示，则下列说法正确的是（g 取210m/s ）（ ）A ．木板获得的动能为2JB ．系统损失的机械能为4JC ．木板A 的最小长度为2mD ．A 、B 间的动摩擦因数为0.1 【答案】D 【解析】 【详解】A.由图象可知，A 、B 的加速度大小都为21m/s ，根据牛顿第二定律知二者质量相等均为2kg ，则木板获得的动能为211J 2k E mv ==，选项A 不符合题意； B.系统损失的机械能2201122J 22E mv m v ∆=-⋅⋅=，选项B 不符合题意； C.由v-t 图象可求出二者相对位移为121m 1m 2⨯⨯=，木板A 的最小长度为1m ，所以C 不符合题意；D.分析B 的受力，根据牛顿第二定律，B mg ma μ= 可求出0.1μ=，选项D 符合题意．5．如图是质量m=3kg 的质点在水平面上运动的v-t 图象，以下判断正确的是A ．在t=l.0s 时，质点的加速度为零B ．在1.0-3.0s 时间内，质点的平均速度为1m/sC ．在0-2.0s 时间内，合力对质点做功为零D ．在1.0-4.0s 时间内，合力对质点做功的平均功率为6W 【答案】C【解析】A 、速度时间图线的斜率表示加速度，在t=1.0s 时，速度为零，但是斜率不为零，则加速度不为零，故A 错误；B 、在1.0 3.0s ～时间内，质点的位移()112232x m m =⨯+⨯=，根据平均速度的定义式知，质点的平均速度3/ 1.5/2x v m s m s t ===，故B 错误； C 、在0 2.0s ～时间内，初末速度的大小相等，则动能的变化量为零，根据动能定理知，合力对质点做功为零，故C 正确；D 、在1.0 4.0s ～时间内，动能的变化量211034622k E mv J J ∆=-=⨯⨯=，则合力做功为6J ，合力做功的平均功率623W P W W t ===，故D 错误． 点睛：解决本题的关键知道速度时间图线的含义，知道图线的斜率表示加速度，图线与时间轴围成的面积表示位移，知道合力做功等于动能的变化量．6．如图所示为某物体做直线运动的v －t 图象，关于物体在前4 s 的运动情况，下列说法中正确的是( )．A ．物体始终向同一方向运动B ．物体的加速度大小不变，方向改变C ．物体在前2 s 内做减速运动D ．t ＝2 s 时的速度、加速度都为零 【答案】C 【解析】 【分析】根据速度的正负判断速度的方向．速度图象的斜率等于加速度．根据图线速度变化的变化分析物体做什么运动。
高考物理图示法图像法解决物理试题技巧(很有用)及练习题

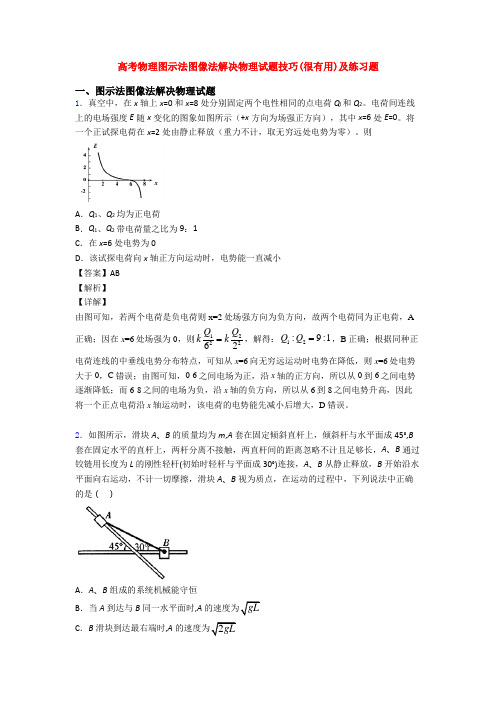

高考物理图示法图像法解决物理试题技巧(很有用)及练习题一、图示法图像法解决物理试题1．真空中，在x 轴上x =0和x =8处分别固定两个电性相同的点电荷Q l 和Q 2。
电荷间连线上的电场强度E 随x 变化的图象如图所示（+x 方向为场强正方向），其中x =6处E =0。
将一个正试探电荷在x =2处由静止释放（重力不计，取无穷远处电势为零）。
则A ．Q 1、Q 2均为正电荷B ．Q 1、Q 2带电荷量之比为9：1C ．在x =6处电势为0D ．该试探电荷向x 轴正方向运动时，电势能一直减小 【答案】AB 【解析】 【详解】由图可知，若两个电荷是负电荷则x=2处场强方向为负方向，故两个电荷同为正电荷，A 正确；因在x =6处场强为0，则122262Q Q kk =，解得：12:9:1Q Q =，B 正确；根据同种正电荷连线的中垂线电势分布特点，可知从x =6向无穷远运动时电势在降低，则x =6处电势大于0，C 错误；由图可知，0-6之间电场为正，沿x 轴的正方向，所以从0到6之间电势逐渐降低；而6-8之间的电场为负，沿x 轴的负方向，所以从6到8之间电势升高，因此将一个正点电荷沿x 轴运动时，该电荷的电势能先减小后增大，D 错误。
2．如图所示，滑块A 、B 的质量均为m ,A 套在固定倾斜直杆上，倾斜杆与水平面成45°,B 套在固定水平的直杆上，两杆分离不接触，两直杆间的距离忽略不计且足够长，A 、B 通过铰链用长度为L 的刚性轻杆(初始时轻杆与平面成30°)连接，A 、B 从静止释放，B 开始沿水平面向右运动，不计一切摩擦，滑块A 、B 视为质点，在运动的过程中，下列说法中正确的是（ ）A ．A 、B 组成的系统机械能守恒B ．当A 到达与B 同一水平面时,A gLC ．B 滑块到达最右端时,A 2gLD ．B 滑块最大速度为3gL 【答案】AD 【解析】因不计一切摩擦，故系统机械能守恒，A 正确；设A 的速度为A v 、B 的速度为B v ，当A 到达与B 同一水平面时，对A 、B 速度进行分解，如图所示根据沿杆方向速度相等有：2cos 452B A A v v v ==o ，根据系统机械能守恒有：2211222A B L mgmv mv =+，解得：23A v gL =，B 错误；B 滑块到达最右端时，B 的速度为零，如图所示：根据系统机械能守恒有：212122AmgLmv +='，解得：()12A v gL ='+，C 错误；当A 滑到最低点时，速度为零，B 的速度最大，如图所示：根据系统机械能守恒有：23122B mgL mv '=，解得：3B v gL '=，D 正确，选AD.【点睛】应用A 、B 沿杆方向速度相等，求出A 、B 的速度关系，因为不计一切摩擦，故A 、B 组成的系统机械能守恒，当A 的速度最大时，B 的速度为0；当B 的速度最大时，A 的速度为0.3．如图所示，质量相同的小球A 、B 通过质量不计的细杆相连接，紧靠竖直墙壁放置。
(推荐)高三物理总复习：图象法解题
R1
R2
A
XC
B
V
U/V
8 6
O
6 10
X/cm
12
例11.如图所示U-I图象中的直线a为闭合电路的路端电压U 与总电流I的图象.则(1)电源的电动势和内电阻r为多少(2) 若外电阻R=10 ,电源的输出功率P出为多少
例8.如图所示,A,B为两个单摆的振动图象,则它们的摆长之 比LA:LB=____1_:4___.它们的最大偏角之比A:B=__1_2_:_1____. 单摆A的摆长为LA=___4____m.（∏2=10）
X/cm
6
A 2
B
t/s
0
2
4
6
8
10
例9.如图所示，一小球以一定的初速度从地面开始竖直上 抛，运动过程中受到恒定的空气阻力。上升的最大高度为 H，则当运动过程中动能与势能大小相等时，离地面的高 度h为：（设地面重力势能为零）[ A D ]
B. t1 < t2 D. 无法判断
A
甲乙
V
VC 甲
乙
D B
0
t1 t2
t
C
8
例7 每隔1秒在地面上以V0=30米/秒的初速度竖直上抛出一 个小球。假设小球在空中不发生碰撞。求（1）任一时刻 空中最多有几个小球？（2）对任一小球，在空中可遇到 多少个小球从它旁边擦过？
h
0 1234567
t/s
答: (1)6个 (2)10个 9
B. 当物体做匀减速直线运动时,V1>V2 C. 当物体做匀速直线运动时,V1=V2 D. 当物体做匀减速直线运动时,V1<V2
高考物理图示法图像法解决物理试题技巧(很有用)及练习题含解析
高考物理图示法图像法解决物理试题技巧(很有用)及练习题含解析一、图示法图像法解决物理试题1．如图所示，在距水平地面高为0.4m 处，水平固定一根长直光滑杆，在杆上P 点固定一定滑轮，滑轮可绕水平轴无摩擦转动，在P 点的右边，杆上套有一质量m=2kg 的滑块A ．半径R ＝0.3m 的光滑半圆形细轨道竖直地固定在地面上，其圆心O 在P 点的正下方，在轨道上套有一质量也为m=2kg 的小球B ．用一条不可伸长的柔软细绳，通过定滑轮将A 、B 连接起来．杆和半圆形轨道在同一竖直面内，A 、B 均可看作质点，且不计滑轮大小的影响．现给滑块A 一个水平向右的恒力F ＝50N （取g=10m/s 2）．则（ ）A ．把小球B 从地面拉到P 的正下方时力F 做功为20J B ．小球B 运动到C 处时的速度大小为0C ．小球B 被拉到与滑块A 速度大小相等时，离地面高度为0.225mD ．把小球B 从地面拉到P 的正下方C 时，小球B 的机械能增加了20J 【答案】ACD 【解析】解： 把小球B 从地面拉到P 点正下方C 点过程中，力F 的位移为：()220.40.30.40.30.4x m =+--= ，则力F 做的功W F =Fx=20J ，选项A 正确；把小球B从地面拉到P 点正下方C 点时，此时B 的速度方向与绳子方向垂直，此时A 的速度为零，设B 的速度为v ，则由动能定理：2102F W mgR mv -=- ，解得v=27 m/s ，选项B 错误；当细绳与圆形轨道相切时，小球B 的速度方向沿圆周的切线方向向上，此时和绳子方向重合，故与小球A 速度大小相等，由几何关系可得h=0.225m 选项C 正确；B 机械能增加量为F 做的功20J ，D 正确 本题选ACD2．如图所示，某空间有一正三棱锥OABC ，点A '、B '、C '分别是三条棱的中点。
现在顶点O 处固定一正点电荷，则下列说法正确的是（ ）A ．A '、B '、C '三点连线所围的三角形平面区域内，三角形中心处电场强度最大B ．ABC ∆所在平面为等势面C ．将一负试探电荷从A '点沿直线A B ''移到B '点，静电力对该试探电荷先做正功后做负功D ．若A '点的电势为A ϕ'，A 点的电势为A ϕ，则AA '连线中点D 处的电势D ϕ一定大于2A Aϕϕ'+【答案】AC【解析】A 、因为A′、B′、C′三点离顶点O 处的正电荷的距离相等，则三角形的中心离O 点最近电场强度最大，故A 正确；B 、由于△ABC 所在平面到顶点O 处的距离不相等，由等势面的概念可知，△ABC 所在平面不是等势面，故B 错误；C 、由电势的概念可知，沿直线A ′B ′的电势变化为先增大后减小，所以当在此直线上从A ′到B ′移动正电荷时，电场力对该正电荷先做负功后做正功，故C 正确。
高考物理图示法图像法解决物理试题解题技巧和训练方法及练习题
高考物理图示法图像法解决物理试题解题技巧和训练方法及练习题一、图示法图像法解决物理试题1．真空中，在x 轴上x =0和x =8处分别固定两个电性相同的点电荷Q l 和Q 2。
电荷间连线上的电场强度E 随x 变化的图象如图所示（+x 方向为场强正方向），其中x =6处E =0。
将一个正试探电荷在x =2处由静止释放（重力不计，取无穷远处电势为零）。
则A ．Q 1、Q 2均为正电荷B ．Q 1、Q 2带电荷量之比为9：1C ．在x =6处电势为0D ．该试探电荷向x 轴正方向运动时，电势能一直减小 【答案】AB 【解析】 【详解】由图可知，若两个电荷是负电荷则x=2处场强方向为负方向，故两个电荷同为正电荷，A 正确；因在x =6处场强为0，则122262Q Q kk =，解得：12:9:1Q Q =，B 正确；根据同种正电荷连线的中垂线电势分布特点，可知从x =6向无穷远运动时电势在降低，则x =6处电势大于0，C 错误；由图可知，0-6之间电场为正，沿x 轴的正方向，所以从0到6之间电势逐渐降低；而6-8之间的电场为负，沿x 轴的负方向，所以从6到8之间电势升高，因此将一个正点电荷沿x 轴运动时，该电荷的电势能先减小后增大，D 错误。
2．如图所示，左右两侧水平面等高，A 、B 为光滑定滑轮，C 为光滑动滑轮．足够长的轻绳跨过滑轮，右端与小车相连，左端固定在墙壁上，质量为m 的物块悬挂在动滑轮上．从某时刻开始小车向右移动，使物块以速度v 0匀速上升，小车在移动过程中所受阻力恒定不变．在物块上升的过程中（未到AB 所在的水平面），下列说法正确的是A ．轻绳对小车的拉力增大B ．小车向右做加速运动C ．小车阻力的功率可能不变D ．小车牵引力做的功小于物块重力势能的增加量与小车克服阻力做功之和 【答案】AD 【解析】【分析】 【详解】A ．物块以匀速上升时，两边绳子的夹角变大，可知绳子的拉力变大，即轻绳对小车的拉力变大，选项A 正确；B ．设绳子与竖直方向的夹角为θ，则由运动的合成知识可知0=2cos v v θ车，则随着物体的上升θ变大，车的速度减小，选项B 错误；C ．小车在移动过程中所受阻力恒定不变，根据P=fv 车可知小车阻力的功率减小，选项C 错误；D ．由能量关系可知：-PC k W W WE 阻牵车-=∆ ，因小车动能减小，则<PC W W W +阻牵，即小车牵引力做的功小于物块重力势能的增加量与小车克服阻力做功之和，选项D 正确； 故选AD. 【点睛】此题关键是对物体的速度进行如何分解，可参考斜牵引物体的运动分解问题，但是此题中物体两边都有绳子；注意搞清系统的能量转化情况.3．如图所示，将质量为2m 的重物悬挂在轻绳的一端，轻绳的另一端系一质量为m 的小环，小环套在竖直固定的光滑直杆上，光滑定滑轮与直杆的距离为d.现将小环从与定滑轮等高的A 处由静止释放，当小环沿直杆下滑距离也为d 时（图中B 处），下列说法正确的是A ．小环刚释放时轻绳中的张力一定大于2mgB ．小环到达B 处时，重物上升的高度也为dC ．小环在B 处的速度与重物上升的速度大小之比等于D ．小环在B 处的速度与重物上升的速度大小之比等于【答案】AC 【解析】 【分析】 【详解】由题意，释放时小环向下加速运动，则重物将加速上升，对重物由牛顿第二定律可知绳中张力一定大于重力2mg ，所以A 正确；小环到达B 处时，重物上升的高度应为绳子缩短的长度，即2h d d ∆=-，所以B 错误；根据题意，沿绳子方向的速度大小相等，将小环A速度沿绳子方向与垂直于绳子方向正交分解应满足：A B v cos v θ=，即12A Bvv cos θ==，所以C 正确，D 错误． 【点睛】应明确：①对与绳子牵连有关的问题，物体上的高度应等于绳子缩短的长度；②物体的实际速度即为合速度，应将物体速度沿绳子和垂直于绳子的方向正交分解，然后列出沿绳子方向速度相等的表达式即可求解．4．如图所示，斜面和水平横杆均足够长且均被固定，斜面顶角为θ，套筒P 套在横杆上，与轻绳连接，轻绳跨过不计大小的定滑轮，其与放在斜面上的滑块Q 相连接，且连接滑块Q 的轻绳与斜面平行，P 与Q 的质量均为m ，O 为横杆上的滑轮的正下方的点，滑轮到横杆的距离为h 。
高考物理图像法解决物理试题技巧和方法完整版及练习题
高考物理图像法解决物理试题技巧和方法完整版及练习题一、图像法解决物理试题1．甲、乙两车在公路上沿同一方向做直线运动，它们的v－t图象如图3所示．两图象在t ＝t1时相交于P点，P在横轴上的投影为Q，△OPQ的面积为S.在t＝0时刻，乙车在甲车前面，相距为d.已知此后两车相遇两次，且第一次相遇的时刻为t′，则下面四组t′和d的组合可能的是 ()A．t′＝t1，d＝S B．t′＝12t1，d＝14SC．t′＝12t1，d＝12S D．t′＝12t1，d＝34S【答案】D【解析】【分析】【详解】在t1时刻如果甲车没有追上乙车，以后就不可能追上了，故t′<t1，故A错误；从图象中甲、乙与坐标轴所围的面积即对应的位移看，甲在t1时间内运动的位移比乙的多S，当t′＝0.5t1时，甲的面积比乙的面积多出34S，即相距d＝34S，故D正确，BC错误．2．如图，光滑水平面上放着长木板B，质量m＝2kg的木块A以速度v0＝2m/s滑上原来静止的长木板B的上表面，由于A、B之间存在有摩擦，之后，A、B的速度随时间变化情况如右图所示，重力加速度g＝10m/s2.则下列说法正确的是（）A．A、B之间动摩擦因数为0.1B．长木板的质量为1 kgC．长木板长度至少为2mD．A、B组成系统损失机械能为4J【答案】A【解析】【分析】A 在B 的表面上滑行时，根据v -t 图像的斜率可得到A 的加速度大小，由牛顿第二定律求得动摩擦因数。
对系统，运用动量守恒定律列式可求得长木板的质量M 。
根据“面积”表示位移，求解木板的长度。
由能量守恒定律求解A 、B 组成系统损失机械能。
【详解】A ．由图像可知，木板B 匀加速运动的加速度21m/s v a t∆==∆ 对B 根据牛顿第二定律得 μmg ＝Ma B解得μ＝0.1，故A 正确；B ．从图可以看出，A 先做匀减速运动，B 做匀加速运动，最后一起做匀速运动，共同速度v ＝1 m/s ，取向右为正方向，根据动量守恒定律得()o mv m M v =+解得M ＝m ＝2kg ，故B 错误；C ．由图像可知前1s 内B 的位移0011m 0.5m 22B v x t ++=⨯=⨯= A 的位移 0211m 1.5m 22A v v x t ++=⨯=⨯= 所以木板最小长度1m A B L x x =-= 故C 错误。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(a) (b) t E t 1 t 2 t 3 0 v 2009高考60天考前指导----图像题的解法一.内容概要图像综合题，可以理解为选择题的综合题与计算题的综合题。
这类题的要求比较高，一般出现在选择题和计算题的最后一题，不管是选择还是计算都有一套类似的解题办法。
首先，明确图像的物理意义，即看清楚横坐标和纵坐标分别表示什么含义；其次，看图像上的特殊点和走势，即坐标轴上的截距和曲线如何变化；最后看图像中的其他含义，如斜率表示的含义，曲线与坐标轴围成面积的含义，横纵坐标的联系等等。
最后，结合题目实际，灵活选择方法，作出分析判断。
二．典例精析：类型一、选择题例1．（2007年全国卷第21题）如图所示，LOO ’L ’为一折线，它所形成的两个角∠LOO ’和∠OO ’L ‘均为450。
折线的右边有一匀强磁场，其方向垂直OO ’的方向以速度v 做匀速直线运动，在t =0时刻恰好位于图中所示的位置。
以逆时针方向为导线框中电流的正方向，在下面四幅图中能够正确表示电流—时间（I —t ）关系的是（时间以l /v 为单位）（ ）分析：1．坐标轴分别表示时间和电流，本题考查的电磁感应现象的导体棒切割问题。
2．初始时刻，由于上下两根金属棒都在切割，所以AC 明显排除；3．从BD 两个答案来看，第二个过程没有区别，所以直接跳过第二过程，看最后一个过程，由于是底边在切割，切割的有效长度在减小，从右手法则可以判断D 正确全品高考网例2：（2007年高考广东卷第8题）压敏电阻的阻值随所受压力的增大而减小，右位同学利用压敏电阻设计了判断小车运动状态的装置，其工作原理如图（a ）所示，将压敏电阻和一块挡板固定在绝缘小车上，中间放置一个绝缘重球。
小车向右做直线运动过程中，电流表示数如图（b ）所示，下列判断正确的是（ ）A ．从t 1到t 2时间内，小车做匀速直线运动B ．从t 1到t 2时间内，小车做匀加速直线运动C ．从t 2到t 3时间内，小车做匀速直线运动D ．从t 2到t 3时间内，小车做匀加速直线运动分析：1.本题考查传感器和相关的电路和运动学知识2.从图上可以看到从t 1到t 2时间内，电流随时间均匀增大，其他两段电流保持不变。
3.由于压敏电阻的特点，电流随时间均匀增大，说明压力也随时间增大，既不是做匀速直线运动，也不是做匀加速直线运动，排除AB ；从t 2到t 3时间内，电流不变，压力不变，小车做匀加速直线运动，应选D易错提醒：不要把题目给出的图象看成是速度图像或位移图象注意：这是一道关于传感器的题目，中等难度。
传感器在新教材中专门用一章来学习，但考试大纲中却没有把它单独列出来。
这不代表这部分知识不重要，不在出题范围内，而是要结合其他知识点来考查，更加灵活，不是单纯考课本上的例子，试题将更多涉及到现实生活、前沿科学、科技热点问题。
例3.（2008高考江苏卷第5题）如图所示，粗糙的斜面与光滑的水平面相连接，滑块沿水平面以速度0v 运动．设滑块运动到A 点的时刻为t =0，距A 点的水平距离为x ，水平速度为x v ．由于0v 不同，从A 点到B 点的几种可能的运动图像如下列选项所示，其中表示摩擦力做功最大的是（ ）分析：1．4个图像分别表示水平位移与时间关系和水平速度与时间关系2.物理情景的描述，由于初速度不同，导致滑块经过A 点后，可能的运动很复杂，可能是平抛运动，可能是沿斜面运动，可能是先平抛一段，再沿斜面运动一段3.AB 之间摩擦力做功的前提条件是有摩擦力4.第一个图描述的是水平方向匀速直线运动，即为平抛运动；C 选项也是如此;B 选项先平抛，与斜面碰撞后，再次平抛；只有D 选修水平速度在增大，说明是斜面方向做匀加速直线运动，摩擦力最大。
答案：D 全 品 高考网注意：本题考查非常灵活，但考查内容非常基础，抓住水平位移与水平速度与时间的关系，然后与平抛运动的思想结合起来，是为破解点。
类型二、计算题例4.（2008年上海卷第21题）总质量为80kg 的跳伞运动员从离地500m 的直升机上跳下，经过2s 拉开绳索开启降落伞，如图所示是跳伞过程中的v －t 图，试根据图像求：（g 取10m/s 2）（1）t ＝1s 时运动员的加速度和所受阻力的大小。
（2）估算14s 内运动员下落的高度及克服阻力做的功。
（3）估算运动员从飞机上跳下到着地的总时间。
分析：1.v －t 图表示速度和时间的关系2.0~2秒内物理做匀加速直线运动，而后减速，最后做匀速直线运动3.曲线与坐标轴围成的面积表示位移，斜率表示加速度大小解析:（1）从图中可以看出，在t ＝2s 内运动员做匀加速运动，其加速度大小为162t v a t ==m/s 2=8m/s 2 设此过程中运动员受到的阻力大小为f ，根据牛顿第二定律，有mg －f ＝ma得 f ＝m (g －a )＝80×(10－8)N ＝160N（2）从图中估算得出运动员在14s 内下落了 39.5×2×2m ＝158 根据动能定理，有212f mgh W mv -=所以有 212f W mgh mv =-＝（80×10×158－12×80×62）J ≈1.25×105J （3）14s 后运动员做匀速运动的时间为 5001586H h t v --'==s ＝57s 运动员从飞机上跳下到着地需要的总时间 t 总＝t ＋t ′＝（14＋57）s ＝71s例5：（2006高考全国卷2第24题）一质量为m=40kg 的小孩在电梯内的体重计上，电梯从t=0时刻由静止开始上升，在0到6s 内体重计示数F 的变化如图所示。
试问：在这段时间内电梯上升的高度是多少？取重力加速度g =10m/s 2。
分析：全 品高考网1.图像表示力F 和时间t 的关系2.三个不同的时间段，对应力F 的大小发生变化，考查了超重与失重、牛顿定律和运动学相关知识3.由于重力等于400，判断出哪些是超重，哪些是失重4.不同的阶段，对应不同的运动状态：超重阶段属于匀加速直线，失重阶段属于匀减速直线运动具体解答：由图可知，在t ＝0到t 1＝2s 的时间内，体重计的示数大于mg ，故电梯应做向上的加速运动。
设在这段时间内体重计作用于小孩的力为f 1，电梯及小孩的加速度为a 1，根据牛顿第二定律，得：f 1－mg ＝ma 1 ①在这段时间内电梯上升的高度h 1＝21112a t ② 在t 1到t ＝t 2＝5s 的时间内，体重计的示数等于mg ，故电梯应做匀速上升运动，速度为Ft 1时刻的电梯的速度，即v 1＝a 1t 1 ③在这段时间内电梯上升的高度h 1＝v 1t 2 ④在t 2到t ＝t 3＝6s 的时间内，体重计的示数小于mg ，故电梯应做减速上升运动。
设这段时间内体重计作用于小孩的力为f 2，电梯及小孩的加速度为a 2，由牛顿第二定律，得：mg －f 2＝ma 2 ⑤在这段时间内电梯上升的高度 h 3＝21322321()()2v t t a t t --- ⑥ 电梯上升的总高度h ＝h 1＋h 2+h 3 ⑦由以上各式，利用牛顿第三定律和题文及题图中的数据，解得h ＝9m ⑧全 品高考网三．跟踪练习1.（2008上海高考第8题）物体做自由落体运动，E k 代表动能，E p 代表势能，h 代表下落的距离，以水平地面为零势能面。
下列所示图像中，能正确反映各物理量之间关系的是（ ） 分析：（1） 四个图表示的是不同物理量之间的关系，但同时纵坐标都表示重力势能(2) 找出两个物理量之间的关系：总的机械能守恒，所以E P =E －12mg 2t 2，势能与时间的图像也为开口向下的抛物线，A 错；E P =E －12mv 2，故势能与速度的图像为开口向下的抛物线，B 对；E P =E －E K ，故势能与动能的图像为倾斜的直线，C 错；由动能定理：E K =mgh=12mv 2=12mg 2t 2，则E P =E －mgh ，故势能与h 的图像也为倾斜的直线，D 错。
2．（2008高考全国卷2第21题） 如图，一个边长为l 的正方形虚线框内有垂直于纸面向里的匀强磁场； 一个边长也为l 的正方形导线框所在平面与磁场方向垂直； 虚线框对角线ab 与导线框的一条边垂直，ba 的延长线平分导线框．在t=0时， 使导线框从图示位置开始以恒定速度沿ab 方向移动，直到整个导线框离开磁场区域．以i 表示导线框中感应电流的强度，取逆时针方向为正．下列表示i-t 关系的图示中，可能正确的是( )【解析】从正方形线框下边开始进入到下边完全进入过程中，线框切割磁感线的有效长度逐渐增大，所以感应电流也逐渐拉增大，A 项错误；从正方形线框下边完全进入至下边刚穿出磁场边界时，切割磁感线有效长度不变，故感应电流不变，B 项错；当正方形线框下边离开磁场，上边未进入磁场的过程比正方形线框上边进入磁场过程中，磁通量减少的稍慢，故这两个过程中感应电动势不相等，感应电流也不相等，D 项错，故正确选项为C 。
【答案】C3．（2008高考上海卷第10题）如图所示，平行于y 轴的导体棒以速度v 向右匀速直线运动，经过半径为R 、磁感应强度为B 的圆形匀强磁场区域，导体棒中的感应电动势ε与导体棒位置x 关系的图像是( )解析:在x =R 左侧，设导体棒与圆的交点和圆心的连线与x 轴正方向成θ角，则导体棒切割有效长度L =2R sin θ，电动势与有效长度成正比，故在x =R 左侧，电动势与x 的关系为正弦图像关系，由对称性可知在x =R 右侧与左侧的图像对称。
答案:A 全 品 高考 网4．（2008高考全国卷第18题）一物体沿固定斜面从静止开始向下运动，经过时间t 0滑至斜面底端。
已知在物体运动过程中物体所受的摩擦力恒定。
若用F 、v 、s 和E 分别表示该物体所受的合力、物体的速度、位移和机械能，则下列图象中可能正确的是解析:物体在沿斜面向下滑动过程中，所受的合力为重力沿斜面向下的分力及摩擦力，故大小不变，A 正确；而物体在此合力作用下作匀加速运动，at v =，221at s =，所以B 、C 错；物体受摩擦力作用，总的机械能将减小，D 正确．答案:AD5.（2008高考重庆卷第21题）图1是某同学设计的电容式速度传感器原理图，其中上板为固定极板，下板为待测物体，在两极板间电压恒定的条件下，极板上所带电量Q 将随待测物0D ． 0A ． 0C ． 0B ．体的上下运动而变化，若Q 随时间t 的变化关系为Q =b t a+（a 、b 为大于零的常数），其图象如图2所示，那么图3、图4中反映极板间场强大小E 和物体速率v 随t 变化的图线可能是( )A.①和③B.①和④C.②和③D.②和④ 解析:本题考查速度传感器的有关知识，本题为较难题目。
