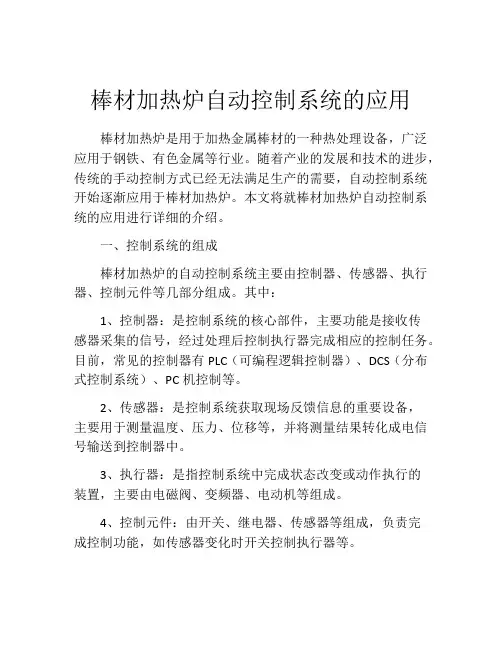

棒材加热炉自动控制系统的应用

棒材加热炉自动控制系统的应用

棒材加热炉自动控制系统的应用棒材加热炉是用于加热金属棒材的一种热处理设备,广泛应用于钢铁、有色金属等行业。

随着产业的发展和技术的进步,传统的手动控制方式已经无法满足生产的需要,自动控制系统开始逐渐应用于棒材加热炉。

本文将就棒材加热炉自动控制系统的应用进行详细的介绍。

一、控制系统的组成棒材加热炉的自动控制系统主要由控制器、传感器、执行器、控制元件等几部分组成。

其中:1、控制器:是控制系统的核心部件,主要功能是接收传感器采集的信号,经过处理后控制执行器完成相应的控制任务。

目前,常见的控制器有PLC(可编程逻辑控制器)、DCS(分布式控制系统)、PC机控制等。

2、传感器:是控制系统获取现场反馈信息的重要设备,主要用于测量温度、压力、位移等,并将测量结果转化成电信号输送到控制器中。

3、执行器:是指控制系统中完成状态改变或动作执行的装置,主要由电磁阀、变频器、电动机等组成。

4、控制元件:由开关、继电器、传感器等组成,负责完成控制功能,如传感器变化时开关控制执行器等。

以上四部分设备组合成棒材加热炉的自动控制系统,通过自动化程序实现对加热炉加热过程中的温度、时间、气体流量等参数的实时监控和控制。

二、该系统的特点自动控制系统相比于传统的手动控制方式,具有以下特点:1、操作方便:自动控制系统具有人机接口,操作简单明了,不需要专业技能和培训。

2、准确度高:采用了精密的传感器和数字控制技术,实现对加热过程的精准控制,避免了人工操作中的误差,确保了工艺的稳定性和可靠性。

3、节约能源:自动控制系统可以有效弥补人工操作中存在的业余和休息时间,根据工作情况自适应调整加热功率,实现能耗的节约。

4、提高工作效率:自动化程序可以优化工艺流程,提高生产效率,同时缩短生产周期,提高生产效益。

5、确保安全:自动控制系统可以安全、可靠地控制加热过程,避免了因操作失误而造成的人员伤亡和设备损坏的风险。

三、应用案例金属制品公司的棒材加热炉在原来的人工控制的基础上,改为自动控制。

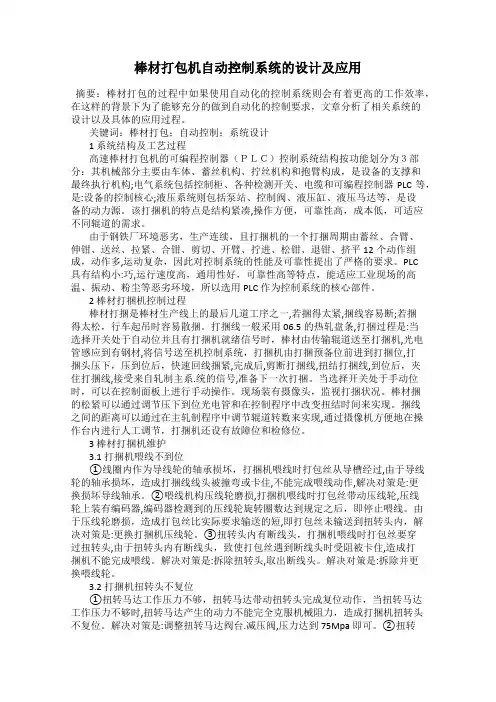

棒材打包机自动控制系统的设计及应用

棒材打包机自动控制系统的设计及应用

棒材打包机自动控制系统的设计及应用摘要:棒材打包的过程中如果使用自动化的控制系统则会有着更高的工作效率,在这样的背景下为了能够充分的做到自动化的控制要求,文章分析了相关系统的设计以及具体的应用过程。

关键词:棒材打包;自动控制;系统设计1 系统结构及工艺过程高速棒材打包机的可编程控制器(PLC)控制系统结构按功能划分为3部分:其机械部分主要由车体、蓄丝机构、拧丝机构和抱臂构成,是设备的支撑和最终执行机构;电气系统包括控制柜、各种检测开关、电缆和可编程控制器PLC等,是:设备的控制核心;液压系统则包括泵站、控制阀、液压缸、液压马达等,是设备的动力源。

该打捆机的特点是结构紧凑,操作方便,可靠性高,成本低,可适应不同辊道的需求。

由于钢铁厂环境恶劣,生产连续,且打捆机的一个打捆周期由蓄丝、合臂、伸钳、送丝、拉紧、合钳、剪切、开臂、拧进、松钳、退钳、挤平12个动作组成,动作多,运动复杂,因此对控制系统的性能及可靠性提出了严格的要求。

PLC具有结构小:巧,运行速度高,通用性好,可靠性高等特点,能适应工业现场的高温、振动、粉尘等恶劣环境,所以选用PLC作为控制系统的核心部件。

2 棒材打捆机控制过程棒材打捆是棒材生产线上的最后几道工序之一,若捆得太紧,捆线容易断;若捆得太松,行车起吊时容易散捆。

打捆线一般采用06.5的热轧盘条,打捆过程是:当选择开关处于自动位并且有打捆机就绪信号时,棒材由传输辊道送至打捆机,光电管感应到有钢材,将信号送至机控制系统,打捆机由打捆预备位前进到打捆位,打捆头压下,压到位后,快速回线捆紧,完成后,剪断打捆线,扭结打捆线,到位后,夹住打捆线,接受来自轧制主系.统的信号,准备下一次打捆。

当选择开关处于手动位时,可以在控制面板上进行手动操作。

现场装有摄像头,监视打捆状况。

棒材捆的松紧可以通过调节压下到位光电管和在控制程序中改变扭结时间来实现。

捆线之间的距离可以通过在主轧制程序中调节辊道转数来实现,通过摄像机方便地在操作台内进行人工调节,打捆机还设有故障位和检修位。

中小型轧线超细晶粒钢自动控制系统开发

中小型轧线超细晶粒钢自动控制系统开发

51工业技术1 综述 中小型车间自动化控制系统采用ABB Master系统,由多个AC450RMC过程站和PPA监控系统组成。

此轧线系统主要由18台轧机组成,包括粗轧区域6台轧机,中轧区域6台轧机,精轧区域6台轧机,此外还包括3台剪子以及各轧机间的设备检测元件。

在超细晶粒钢的控制系统调试中,用淬冷设备替代精轧区域的11号和12号轧机,需要增加穿水淬冷系统的控制部分,比如流量调节阀和各个切断阀的控制,通过调节水流量来控制轧件在此区域的速度并调整轧件温度。

穿水淬冷设备除了出入口外是一个密封的系统,因此原有的活套扫描仪检测不到轧件,只能靠模拟原有检测信号以完成整个系统的速度级联控制及轧件的测长控制。

2 穿水设备功能实现 在轧线区域增加三个水阀:开关阀V1、溢流阀V2、开关阀V3,操作画面上增加超晶细粒钢的穿水监控等功能。

增加一个流量检测点和一个压力检测点在进水管道上,可以根据流量或者压力来进行PID 调节控制阀的开口度,并以此来控制轧件的温度及其搬运速度。

在11号轧机前,将检测轧件位置的检测元件由活套扫描仪换型为热金属探测器(HMD),用来控制三个水阀的启停。

设定淬冷设备到HMD的距离为L1, 2#剪到HMD的距离为L2,轧件的搬运速度为V。

t1=L1/V t2=L2/V 轧制精细粒钢时,为减少冷却水对管道及水阀的冲击,调节阀应在任意时间内应保持一定的开口度:不轧钢时,开关阀V1、V3常闭,溢流阀V2常开;轧钢时,在HMD检测到轧件后,开关阀V1、V3延时t1-0.3秒打开,溢流阀V2延时t1秒关闭。

HMD检测不到轧件后,延时t2秒后,所有调节阀恢复初始状态。

3 轧线速度级联及测长 在轧线区域替换11号和12号两台轧机,切断了轧件控制系统中轧钢的连续性,所以需要在实际的轧制过程中不断进行速度调整,从而实现淬冷设备和轧机速度的匹配。

3.1 上游主速度参考值级联 在工艺计算时,首先需设定成品轧机的MCCU值,然后根据系数R向前推算各工作轧机的速度,计算公式为: MCCU n-1=MCCU n/R n (MCCU:主速度上游级联值,成品轧机的MCCU为定值)。

棒材生产线自动控制系统改造设计与实现

棒材生产线自动控制系统改造设计与实现

在 轧 线 自动 化 系 统 中 , 除 可 编 程 续 控 的 单 调量 时, 下 游 机 架及 本 机 架 的延 伸率 都 制器 ( P L C) 外, 还 配 置 了工业 P C机作 为 工 会 发 生 变化 。 这 种 调 节 方法 主 要 用 于 本 机
作 站, 为 此 选 用 著名 的 美 国M i c r o s o f t ( 微 架 速 度不 适合 于上游 和 下 游机 架 的情 况 。 正
文章编 号: 1 6 7 4 - 0 9 S X ( 2 0 1 3 ) 0 6 ( c ) 一 0 0 6 9 — 0 2
山西 中阳 钢 铁 集 团 有 限 公 司 的 棒 材 生 冷 床 区的 自动 控 制 其 中P LC1 选 用 了2 个
Vl ;Vi +1 /E i +1
产线 是一 条年产4 0 万t 热 轧棒 材 的 全 连 轧 C P U4 1 6 - 2 D P , P LC 2 选 用 了1 个C P U 4 1 6 — 在 实际 中, 也是设定出口 机 架 的 速 度 和 生产 线, 主 要 产 品规 格 为 1 2 ~ 4 0 mm 2 DP , P L C3 选用了1 个C PU3 l 5 - 2 D P 进 行 各 机 架 的延 伸 率 来 计 算 各 机 架 的 基 准 速度 圆 钢 和 螺 纹 钢 。由于 生 产 线 自动 化 程 度 落 数 据 处 理 与 通 讯 。 在各 操 作点 、 操 作 台 设 给 定 还 有 就 是 各机 架 附 加 的速 度 给 定 , 包
1 棒 材 生产 线 的 主要设 备组 成
软) 公司的服务器/ 客 户 机 操 作 系统 , 系 统 常 情 况 下 因为 单 调 量 调 节会 同时 影 响 两 个 相邻机架的延伸率即秒流量相等的平衡,

棒材生产线自动控制系统优化与应用

棒材生产线自动控制系统优化与应用

后极 限运 行 ,那 坯 料 是不会 准 确运 送 到 出炉辊 道 上 的,所 以必 须 改 变推 钢机 的前极 限,来 使它 满足 步进 梁 为2 8 0 mm步距 ,同时 也能 将 坯料 准确 的送到 出炉 辊道 上 。 通过 查 阅 资料 ,计 算 出推 钢机 的 前极 限 ,把 表达 式 写入程 序 。 步进 梁 的步 距 写入 程序 的 时候 ,将 它 当做 一个 变 量来 写 , 以后 不 论 改什 么 步距 , 只要将 所 要 步距 输入 这个 变 量 ,推钢 机 就会 计算 出一 个与 之 匹配 的前 极 限 ,使 得 坯料 能准 确 的从 出炉辊 道 出去 。 3 . 2 P 1 主操 台增  ̄ I D A S曲线显 示 的改造 在P 1 台安 装 一 台客户 机 ,放置 到P 1 操 作 工所 正对 的粗 轧位 置 。 通过 网线和 网 卡接 入 到三 级 网络拓 扑 结构 中 。该 客户 机装 有 英文 版 的DAS 系统 ( 实时 数 据 采集 系 统 )软 件 ,C H0 . c H7 八个 开 关 量 用 于检 测 粗轧 前及 粗 轧各 架 次 的咬钢 信 号 ,八个 模 拟量 用于 检测 粗 轧 各架 次 的 电流情 况 。正 常过 钢过 程 中P 1 操 作工 通 过方 便 的观 察粗 轧 机组 各架 次 电流 情 况便 可 准确 的判 断 各架 轧机 的运 行 情况 。该系 统 还具 有 历史 记录 功 能 ,每个 班 次接 班后 可 以将 自己 的作业 时 间进 行 保存 ,一旦 有 故障 发生 了意外 堆钢 ,可 以调 出历 史 曲线分 析 故障 原 因 ,为查 明故障 和设 备维 护 提供 了解 决方 向 。 3 . 3 三号 剪的 剪切 程序 优化 改造 ( 1 )原 三 号剪 程 序 只 能设 五 根倍 尺 ,第 五剪 后 倍尺 长度 自动 按第 五 剪设 定 的剪 切长 度剪 切 ,满 足 不 了生产 要 求 ,使得 最后 一 支 倍尺 切成 定 尺后 必将 出现 小 齐尺 。 ( 2 )每 根钢 坯 的长 度 都不 一 样 ,有 误 差 ,细 小 的误 差造 成 最 后 一支 倍尺 出现 小 齐尺 ,尤其 在轧 制 中2 5 以下螺 纹钢 和 圆钢 时 , 由 于 原料 长度 的较 小 波动 ,造 成 最后 倍尺 波 动较 大 ,最 后一 支倍 尺 长 度不 稳 定 ,出现 小齐 尺 的几 率很 大 。 ( 3 )料 型 的变 化 ,随着 料 型 的变 化 ,尤其 生 产 中2 5 以 下螺 纹 钢和 圆钢 ,有时 也会 使得 最 后一 支倍 尺 出现 小齐尺 。 综 上所 述如 果 将倍 尺 设定 根数 由五剪 增加 到 八剪 ,即对 三 号剪 倍尺 优化 可 解决 以上 问题 。

基于棒材生产线的电气传动及自动化控制系统探究

基于棒材生产线的电气传动及自动化控制系统探究
&)'交流传动系统# 在棒材生产线上采用上交流传动系统 的话"就要用到大容量的交流设备并采用软启动的方式与接触 器控制#
&('交流变频调速传动系统# 在棒材生产线中用到交流变 频调速传动系统主要是为了节约能源的损耗"因为交流的设备 非常多"所以"中天钢铁就采用了逆变器加上直流母线系统# 在这一过程中采用矢量控制变频器"其中它的过载能力极强且 进行的是低速运行# 在基本速度的范围内是恒转矩系统"与此 同时"这一系统中配置的是 :FL通讯板"然后与 LA:系统的数 据通讯#
&('速度级联# 在棒材自动化控制系统的过程中"速度级 联控制起着非常重要的作用# 它主要的作用是对棒材生产过 程中机架之间所存在的速度问题进行级联方式的调整"从而使 得整个的棒材生产过程可以更加稳定并且效率较高# 这一调 整可以分为两个控制过程"第一个过程就是机架的初速度进行 设定"只要设置了机架的初速度"机架就可以按照所设定的速 度进行生产"当这一生产过程中出现一些拉钢与堆钢的现象" 上下机架之间就会利用微张力和活套自动控制联合起来进行 生产"从而保证棒材的生产过程更加的顺利-(. # 另一种生产过 程的控制就是速度级联的控制方式"它可以在这一生产过程中 实现不同轧区的速度联动"使得棒材生产线更加安全"棒材的 生产质量得以提高"提升其中的生产效益# 这样不仅提高了棒 材质量"而且还可以使施工人员更加安心"同时也可以使人们 运用上更加安全放心的棒材#
&)'活套自动控制# 从整个棒材的连轧线的生产情况来讲" 棒材从粗轧区和中轧区出来之后就会进行到下一个精轧区"但 是精轧区对于钢材的生产条件是非常高的"要求钢材的截面要 更加小"同时"棒材的生产速度就更加快了# 相关的工作人员为 了提高棒材的生产质量"减少能源的消耗以及不必要的钢材的 浪费"就要在精轧区生产过程加上活套自动控制系统# 把活套 设置在相邻的机架之间"这样就会对相邻机架的速度进行检测 与控制"利用活套的角度来实现钢材的轧制# 在活套自动控制 的这一过程中"基本的功能实现包括活套器控制和起套辊控制# 因为在棒材生产过程中"存在着温度高以及尺寸变化非常明显 的问题"相关的工作人员就需要结合实际情况"进一步检测出活 套的起套量"然后在该系统中设置出相应的活套调节器# 其中 活套自动控制系统的主要目的是通过对活套进行速度方面的调 整来检测出活套的高度"从而实现活套的灵活使用# 相关的工 作人员通过相关的调节与检测"使得机架之间可以进行很好的 配合"从而使得棒材生产质量和生产效率都得到提高#

180棒材生产线精整区自动控制系统改造

180棒材生产线精整区自动控制系统改造

180棒材生产线精整区自动控制系统改造发布时间:2022-11-13T09:32:36.853Z 来源:《科学与技术》2022年14期7月作者:张浩[导读] 本文主要针对180棒材的生产线的精加工设备存在的问题张浩宝武杰富意特殊钢有限公司广东省韶关市 512000摘要:本文主要针对180棒材的生产线的精加工设备存在的问题,提出一种改进的自动化控制系统,本方案既能降低工人操作失误,又能保障人员和设备的安全,同时还能有效地提高工作效率。

关键词:180棒材生产线;精整区;自动控制引言钢铁工业是我国国民经济的重要支柱产业,而钢筋又是建筑业不可缺少的重要原料,随着建筑业的发展,钢材的需求量也在快速增加,传统的钢筋生产线已不能满足日益增加的需求。

采用全自动化的棒料生产线,能够使生产效率得到极大的提升,从原来的几米/秒的加工速度提升到40多米/秒。

此外,自动化控制也使人员和设备的安全得到很大的改善。

目前,全自动生产已成为棒材生产线的一个重要组成部分,而自动化控制技术则是整条生产线的关键所在。

1 精整设备存在的主要问题 180棒材生产线的精加工设备主要包括:上料、冷床、冷剪、三组检验台、下料以及包装等系统。

精加工设备的电气控制很简单,各工序的电气控制不能互相联系,不能实现自动控制,而且故障率高,严重地影响生产的正常生产。

180棒材机组是根据当前的轧制需求,与国内同类轧机进行比较的,其主要问题如下:第一,上卸钢结构落后,电动机牵引装置失效频发,技术事故多,严重影响生产指标。

第二,冷床对钢的加工能力不强、电动机控制简单、制动器性能差、事故频发、弯头现象多,造成成材率、定尺率等经济技术指标落后于国外同行。

第三,检查台收集结构落后,轧辊道堆钢频繁出现,对生产速度造成很大的影响。

第四,裁剪机容量严重不足、电器及控制系统陈旧、故障率高、维修保养难度大。

第五,采集包装质量不佳、劳动强度大。

2 棒材自动化控制的整体布局 180棒材生产线可划分为加热炉区、轧线区和精加工区3个相对独立的控制区。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

棒材超细晶粒钢自动控制系统的研发
摘要:超细晶粒钢是中小型型钢生产中的一种新钢种,它的研发生产对我们的自动控制系统提出了很大的挑战。

本文详细讲述在18架轧机的中小型型钢生产线上,开发出新钢种超细晶粒钢,并修复了机械设备改造对活套控制、微张力控制、速度控制和成品的长度计算等的影响,完善控制系统。

关键词:淬冷;检测设备;速度级联;测长
中图分类号:tg335文献标识码:a文章编号:1007-9599 (2013) 07-0000-02
1引言
超细晶粒钢在莱钢中小型线这样一条老线上调试成功可谓是老
树开出新花,但它对我们的自动控制系统提出了很大的挑战。

首先投入淬冷设备要增加部分水泵和阀门的控制,更重要的是在淬冷设备取代了精轧区11、12或者13、14号轧机的时候,会导致替换区域的检测元件不能有效的检测,而且切断了轧钢的连续性,导致后续轧机的活套控制、微张力控制、速度控制、和成品的长度计算等都要重新进行整定,来修复原有的控制功能。

2设备概况
中小型车间整条轧线由粗轧区6台轧机,中轧区6台轧机,精轧区6台轧机,及轧机间的检测设备和3台剪子组成。

在超细晶粒钢的生产中,根据所轧制的规格不同,轧机的替换方案也分为两种,前期测试时,在精轧区的13至14架轧机区域,目前也可在11#、
12#轧机处用穿水设备代替。

轧线区域的主要硬件设备和穿水淬冷系统的主要硬件设备如图1所示。

图1轧线区域及穿水主要设备
fig1 the main equipment of rolling line area
为了节省成本,减少投入,新投入设备自动化控制功能在原来的rmc3站实现,信号使用rmc3的备用点。

轧线的速度级联,轧件的测长等功能分别在原来的rmc2和rmc5实现。

3穿水功能实现
虽然现在最终主要选择11、12号轧机为替代区域,但在我们的自动化控制系统中,实现了可以选择的11、12替换或者13、14替换两套方案。

在rsp5241画面上增加了超精细粒钢穿水监控功能,可以对各个阀门进行操作,并监控各个阀门的状态。

在进水管道上有一个压力检测点和一个流量检测点,调节阀的开度可以根据流量或者压力来进行pid调节,来达到轧件速度和温度的控制。

13#或者15#轧机咬钢信号消失后停止本段控制。

在穿水设备前,也就是11#轧机前,我们把原来的活套扫描仪改为hmd,由它来检测轧件,控制各个阀门的启停。

hmd到穿水设备的距离为lth1,hmd到2#剪的距离为lth2,取轧件在这个位置的速度为vel。

(1)
(2)
需要注意的是在轧精细粒钢时,为减少冷却水对管道及水阀的冲击,在任意时间内调节阀应保持一定的开度:在不轧钢时,溢流阀v2常开,开关阀v1、开关阀v3常闭;轧钢时则溢流阀v2在hmd 上升沿延时t1关闭,同时开关阀v1、开关阀v3分别延时ti-0.2秒打开。

在hmd信号下降沿延时t2,所有的设备恢复初始状态。

基本功能框图如图2所示
图2穿水控制框图
fig2control block diagram
4轧线速度级联及测长等功能修复
由于轧线上中间需要去掉11、12,或者13、14两台轧机,切断了原系统中轧钢的连续性,而且中间需要串水,两个方面对钢的速度都会造成一些影响,所以在实际轧钢中需要不断的实验,不断的调整,来达到前面轧机、淬冷设备和后面轧机的速度匹配[2]。

原轧线的速度级联控制系统包括上游主速度参考值级联控制和上、下游的比例调节级联控制组成,所以在超细晶粒钢轧制的调试中,也要从这几个方面进行修复性调节测试。

4.1上游主速度参考值级联
在中小型型钢的轧制过程中,一般情况下,操作工首先设定末架成品机架的轧制速度,然后从轧制表中读取响应轧机的r因子值,这样就可以按照公式3依此往前推算出前面轧机的轧制速度,其中末架成品轧机的mccu值被设定为定值。

(3)
中间轧机甩开后,比如11、12号轧机替换后,在级联的衔接上,需要做相应的调整,相当于2#剪前的轧机就是10号轧机。

10#机的mccu值应当由13#机mccu值除以13#机的r因子来决定,但中间又经过穿水,速度值有所衰减,10#机的mccu值也需要适当的修正。

根据实验,修正值应与穿水中水压成正比。

4.2上、下游比例调节级联
轧钢速度的自动活套控制可以分为两种方式,分别为上游比例调节和下游比例调节,它们分别向上游或者下游依次调节轧线的速度,它们的主要计算过程如下面的一组公式所示:
上游比例调节的速度调节是从第n架到第n-1架依次传递的,如公式4所示:
(4)
一般情况下,成品机架的pccu=0,为一设定的固定值。

下游比例调节的速度调节是从第n架到第n+1架依次传递的,如公式5所示:
(5)
一般情况下,n_pccd=0,为一设定的固定值。

上述公式中用到的缩写的具体含义如下所示:
mccu代表主速度上游级联值,pccu代表比例调节上游级联值,lpropu代表自动活套控制产生的上游比例调节值,pd代表比例下游调节值,pccd代表比例下游级联调节值,lpropd代表自动活套控制产生的下游比例调节值。

pccu值的计算也是一样,需要甩开替换的轧机,并经过相应的修正。

相应的公式也变成:
上游比例调节需要向前跨过两架,如下:
(6)
下游比例调节需要向后跨过两架,如下:
(7)
由上面三组公式可以得到速度调节所需的主速度上游级联值、上游比例调节和下游比例调节,最终可以计算得出某架轧机的速度参考值,传递给传动系统,实现调速。

速度参考值的计算公式如下:(8)
在轧机间的速度级联的控制中为了避免拉钢和堆钢的出现,经常采用微张力自动控制和活套自动控制两种方式。

在穿水设备安装后,肯定不能使用活套来起套,由于水的压力作用于轧件表面上,微张力自动控制也很难投入,这样许多自动控制中的数值需要我们模拟来实现。

4.3测长功能修正
测长系统的稳定要依赖于轧线上的物料检测元件,在轧制超细晶粒钢的时候,需要替换两台轧机,穿水设备肯定要挡住检测元件,产生盲区,另外在经过穿水设备后,轧件的温度降低,也要影响后续的检测信号的稳定性。

这就需要我们做一些信号的虚拟、替换及信号的强化等工作,来保证测长系统的稳定,保证成材率。

在11、12号轧机替换时,我们需要做好12号轧机前和2号剪s2
前的检测信号的模拟工作,并做好后续的检测元件的信号强化和误信号切除等工作。

13、14号轧机替换的时候也是一样。

穿水设备安装后,会不可避免的影响v12前的活套扫描仪的信号检测,这个问题我们做一些仿真处理,来替代v12活套扫描仪的检测。

h11前已安装一个hmd,它可以得到稳定的检测信号,hmd到v12活套扫描仪的距离为longth,此处的轧件实时速度为vel,则可用h11前hmd的信号顺延longth/vel秒来仿真。

5小结
由于超细晶粒钢具有优良的抗疲劳性能、良好的焊接性、较高的强度以及良好的低温韧性等优点[3],其在加工领域得到了广泛的应用。

现在国内也有多种工艺可以生产该钢种。

现在该系统运行稳定可靠,并且产量较高。

参考文献:
[1]翁宇庆.超细晶钢理论及技术进展[j].钢铁,2005(3):1-8.
[2]李维娟.生产超细晶粒低碳钢的实验研究[j].中国钢铁年会论文集,2003:435-446.
[3]田志凌.超细晶粒钢(超级钢)的发展与焊接[db/ol].中国数控机床
网,/news/newsfile/2008/4/22/15742.sht ml.
[作者简介]张克鹏(1981.3-),男,工程师,山东莱芜人,现为上海交通大学软件学院在读工程硕士,山东莱芜钢铁集团公司自动
化班职工。

大学毕业后在莱钢自动化部主要从事工业自动化系统设计及软件编程工作,具有丰富的软件编程和系统维护的经验,曾独立完成过轧线、加热炉、转炉、高炉和喷煤系统的plc设计与程序实现工作。
