【CN109980615A】消除分段断路器及母联断路器死区故障继电保护方法【专利】
母联失灵保护、母联死区保护的保护原理及其跳闸方式
母联失灵保护、母联死区保护的保护原理及其跳闸方式摘要：电力系统中母线是具有很多进、出线的公共电气连接点，它起着汇总与分配电能的作用，所以发电厂和变电站的母线是电力系统的一个重要组成元件。
母线运行是否安全可靠，将直接影响发电厂、变电站和用户工作的可靠，甚至会破坏整个系统的稳定。
母线故障的类型，主要是单相接地和相间短路故障。
与输电线路故障相比较，母线故障的几率虽然小，但其造成的后果却十分严重。
因此必须采取措施来消除或减少母线故障所造成的后果。
关键词：故障母联失灵保护母联死区保护逻辑1 引言母联失灵保护、母联死区保护的保护原理及其跳闸方式对于继电保护初学者理解起来存在一定困难，但是继电保护工作者必须清楚的知道保护的原理及其保护的逻辑及其动作跳闸的方式。
母联失灵保护、母联死区保护的作用及其配置该保护的必要性是我们接下来将要论述的问题。
2 保护的原理与逻辑2.1母差保护原理母线差动保护大部分由分相式比率差动元件构成，CT极性要求：如图1主接线示意图，若支路 CT 同名端在母线侧，则母联CT同名端在II母侧。
差动回路包括母线大差回路和各段母线小差回路。
母线大差是指除母联开关和分段开关外所有支路电流所构成的差动回路。
某段母线的小差是指该段母线上所连接的所有支路（包括母联和分段开关）电流所构成的差动回路。
母线大差比率差动用于判别母线区内和区外故障，小差比率差动用于故障母线的选择。
图1图2图3母线差动原理结合图2与下列公式可以理解，上图大差、I母小差、II母小差数值为：及母联CT极性指向那个母线那个母线小差做和运算，另一条母线小差做差运算。
当II母发生故障时，则大差元件、II母小差元件应有很大的差流，I母小差元件应没有差流，II母差动动作，如图3所示2.2 母联失灵保护原理及其动作逻辑当母差保护动作向母联发跳令后，经整定延时母联电流仍然大于母联失灵电流定值时，母联失灵保护经各母线电压闭锁分别跳相应的母线。
现在大多数保护装置厂家的母联失灵保护功能固定投入。
处理继电保护故障的措施
处理继电保护故障的措施继电保护是电力系统中的重要组成部分，用于保护设备和电力系统不受电流过载、短路等故障的影响。
然而，即使继电保护设备工作正常，也有时会发生故障。
以下是处理继电保护故障的措施。
1. 确认故障类型首先，必须确定故障类型，例如过载、短路或接地故障。
这可以通过监测设备的告警或故障信息得知。
确认故障类型是下一步处理继电保护故障的前提。
2. 根据故障类型确定处理方法针对不同的故障类型，有不同的处理方法。
例如，对于电流过载，可以通过调整电流互感器比率或加装变压器等方法来增加防护容量，从而避免过载故障的发生；对于短路故障，可以通过配合合适的熔断器或断路器来保护设备和系统。
3. 检查继电保护装置在处理继电保护故障时，必须对继电保护装置进行仔细的检查，以确定故障的具体原因。
这可能需要检查保护装置的电源、电缆、连接器、继电器和配线等部件。
如果发现任何故障或损坏的部件，应立即进行更换和修复。
4. 故障排除在确定故障原因后，需要进行相应的故障排除。
这可能包括更换损坏的部件、重新调整保护装置参数、重新布线或调整系统配置等。
确保在进行任何调整或更改之前，仔细阅读设备的操作手册或技术手册，以确保正确操作。
5. 进行测试和验证最后，进行测试和验证以确保故障已经得到彻底解决。
测试和验证可能包括对继电保护装置进行模拟测试、电流和电压测试，以及系统的稳态和瞬态特性测试。
所有的测试和验证都应该记录下来，以备将来参考。
综上所述，处理继电保护故障需要仔细的分析和处理。
正确的处理能够有效地保护设备和电力系统的运行，提高电力系统的可靠性和安全性。

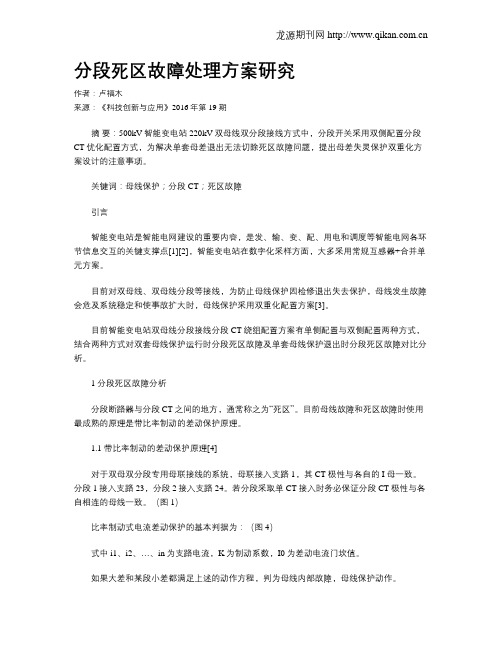

分段死区故障处理方案研究
分段死区故障处理方案研究作者：卢福木来源：《科技创新与应用》2016年第19期摘要：500kV智能变电站220kV双母线双分段接线方式中，分段开关采用双侧配置分段CT优化配置方式，为解决单套母差退出无法切除死区故障问题，提出母差失灵保护双重化方案设计的注意事项。
关键词：母线保护；分段CT；死区故障引言智能变电站是智能电网建设的重要内容，是发、输、变、配、用电和调度等智能电网各环节信息交互的关键支撑点[1][2]，智能变电站在数字化采样方面，大多采用常规互感器+合并单元方案。
目前对双母线、双母线分段等接线，为防止母线保护因检修退出失去保护，母线发生故障会危及系统稳定和使事故扩大时，母线保护采用双重化配置方案[3]。
目前智能变电站双母线分段接线分段CT绕组配置方案有单侧配置与双侧配置两种方式，结合两种方式对双套母线保护运行时分段死区故障及单套母线保护退出时分段死区故障对比分析。
1 分段死区故障分析分段断路器与分段CT之间的地方，通常称之为“死区”。
目前母线故障和死区故障时使用最成熟的原理是带比率制动的差动保护原理。
1.1 带比率制动的差动保护原理[4]对于双母双分段专用母联接线的系统，母联接入支路1，其CT 极性与各自的I 母一致。
分段1接入支路23，分段2接入支路24。
若分段采取单CT接入时务必保证分段CT极性与各自相连的母线一致。
（图1）比率制动式电流差动保护的基本判据为：（图4）式中i1、i2、…、in为支路电流，K为制动系数，I0为差动电流门坎值。
如果大差和某段小差都满足上述的动作方程，判为母线内部故障，母线保护动作。
1.2 分段死区保护[5]发生在母联/分段CT与母联/分段断路器之间的故障被称之为死区故障。
以下以双母线专用母联接线为例对死区故障时差动保护的动作行为进行分析，双母双分段与此类似。
1.2.1 并列运行死区故障。
双母线并列运行发生死区故障时。
Ⅰ母差动保护动作跳开与Ⅰ母相联的所有支路断路器包括母联断路器。

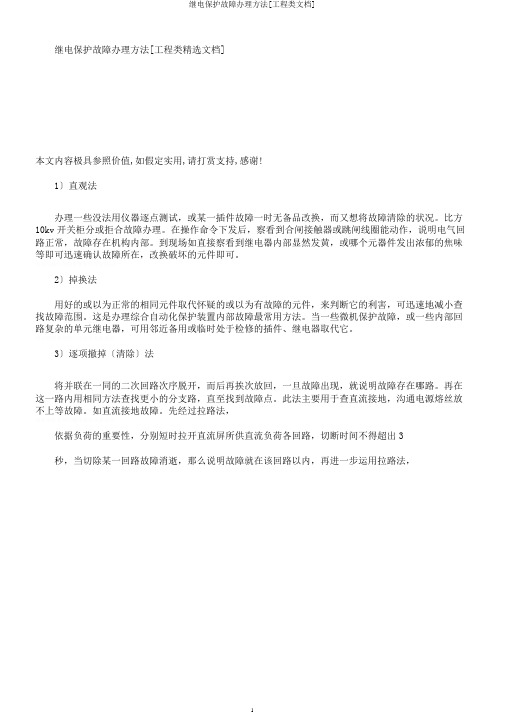

继电保护故障处理方法[工程类文档]
![继电保护故障处理方法[工程类文档]](https://img.taocdn.com/s3/m/7c4086c5eefdc8d377ee3253.png)
继电保护故障办理方法[工程类精选文档]本文内容极具参照价值,如假定实用,请打赏支持,感谢!1〕直观法办理一些没法用仪器逐点测试，或某一插件故障一时无备品改换，而又想将故障清除的状况。
比方10kv开关柜分或拒合故障办理。
在操作命令下发后，察看到合闸接触器或跳闸线圈能动作，说明电气回路正常，故障存在机构内部。
到现场如直接察看到继电器内部显然发黄，或哪个元器件发出浓郁的焦味等即可迅速确认故障所在，改换破坏的元件即可。
2〕掉换法用好的或以为正常的相同元件取代怀疑的或以为有故障的元件，来判断它的利害，可迅速地减小查找故障范围。
这是办理综合自动化保护装置内部故障最常用方法。
当一些微机保护故障，或一些内部回路复杂的单元继电器，可用邻近备用或临时处于检修的插件、继电器取代它。
3〕逐项撤掉〔清除〕法将并联在一同的二次回路次序脱开，而后再挨次放回，一旦故障出现，就说明故障存在哪路。
再在这一路内用相同方法查找更小的分支路，直至找到故障点。
此法主要用于查直流接地，沟通电源熔丝放不上等故障。
如直流接地故障。
先经过拉路法，依据负荷的重要性，分别短时拉开直流屏所供直流负荷各回路，切断时间不得超出3秒，当切除某一回路故障消逝，那么说明故障就在该回路以内，再进一步运用拉路法，确立故障所在支路。
再将接地支路的电源端端子分别打开，直至查到故障点。
如电压互感器二次熔丝熔断，回路存在短路故障，或二次沟通电压互串等，可从电压互感器二次短路相的总引出处将端子分离，此时故障除去。
而后逐一恢复，直至故障出现，再分支路挨次排查。
如整套装置的保护熔丝熔断或电源空气开关合不上，那么可经过各块插件的拔插排查，并联合察看熔丝熔断状况变化来减小故障范围。
又比如保护装置发控制回路断线信号，能够在保护屏用万用表丈量到开关柜电缆的合、分闸回路的电位，初步就能够判断故障点在开关柜仍是在保护装置上，而后进一步进行故障清除。
结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。
《继电保护技术》课件——第七章_母线保护
2.专用母线保护
（1）在110kV及以上的双母线和分段单母线上，为 保证有选择性地切除任一组（或段）母线上所发生 的故障，而另一组（或段）无故障的母线仍能继续 进行，应装设专门的母线保护。
（2）110kV及以上的单母线，重要发电厂的35kV母 线或高压侧为110kV及以上的重要降压变电所的 35kV母线，按照装设全线速动保护的要求必须快速 切除母线上的故障时，应装设专用的母线保护。
《继电保护技术》 第七章 母线保护
第七章 母线保护
第一节 母线故障及其保护方式 第二节 母线电流差动保护 第三节 电流比相式母线保护 第四节 双母线同时运行时的母线差动保护 第五节 母差死区保护 第六节 断路器失灵保护
一、母线故障
运行实践表明，母线故障的原因主要有：母 线绝缘子和断路器套管的老化、污秽引起的闪络 接地故障，装于母线上的电压互感器和装在母线 和断路器之间的电流互感器的故障，母线隔离开 关和空气断路器的支持绝缘子损坏，雷击造成的 短路故障，运行人员带地线合隔离开关等。
迄今为止，经各发、供电单位多年电网 运行经验总结，普遍认为就适应母线运行方 式、故障类型、过渡电阻等方面而言，无疑 是按分相电流差动原理构成的电流差动式母 差保护效果最佳。
第七章 母线保护
第一节 母线故障及其保护方式 第二节 母线电流差动保护 第三节 电流比相式母线保护 第四节 双母线同时运行时的母线差动保护 第五节 母差死区保护
双母双分段母线保护配置及母联分段开关失灵和死区保护动作分析
双 母双分 段母线保 护 配置及 母联分段 开关 失灵和 死 区保 护 动作 分析
车 晓骏 杨 波 徐 军 袁仁 彪 刘长发
（ 中 国南方 电 网超 高压 输 电公 司贵阳局 ，贵 阳 ５ ５ ０ ０ ０ ３ ）
摘 要 本文介 绍 了青岩 变 电站 ２ ２ ０ ｋ Ｖ 双 母 线双分 段接线 方 式下母差保 护 的配置方 式 ，对母 联 和分 段开 关在 失灵 和死 区故 障情 况下母 差保 护 的动作 逻辑 进行 了分 析 ，阐 明 了母差保 护 中母联 及
ｏ ｆ ｔ ｈ ｉ ｓ ｃ ｉ ｒ ｃ ｕ ｉ ｔ ｂ ｒ ｅ ａ ｋ ｅ ｒ ｍａ ｌ ｆ ｕｎ ｃ ｔ ｉ ｏ ｎ ｐｒ ｏ ｔ ｅ ｃ ｔ ｉ ｏ ｎ ａ ｎ ｄ ｉ ｔ ｓ ｄ ｅ ａ ｄ ｚ ｏ ｎ ｅ ｆ ａ ｕｌ ｔ ｐｒ ｏ ｔ ｅ ｃ ｔ ｉ ｏ ｎ ａ ｒ ｅ ｆ ｕ ｌ ｌ ｙ ｉ ｌ ｌ ｕｓ ｔ ｒ ａ ｔ ｅ ｄ，
Ａｂ ｓ ｔ ｒ ａ ｃ ｔ Ｔｈ ｉ ｓ ａ ｒ ｔ ｉ ｃ ｌ ｅ ｉ ｎ ｔ ｒ ｏ ｄ ｕ ｃ ｅ ｓ Ｑｉ ｎ ｇ ｙ ａ ｎ ｔ ｒ ａ ｎ ｓ ｆ ｏ ｒ ｍｅ ｒ ｓ ｕ ｂ ｓ ｔ ａ ｔ ｉ ｏ ｎ ４ － ｓ ｅ ｃ ｔ ｉ ｏ ｎ ｂ ｕ ｓ ｂ ａ ｒ ｐ ｒ ｏ ｔ ｅ ｃ ｔ ｉ ｏ ｎ
Ｃ ｈ ｅ ｎ ｍａ ｏ ｊ ｎ ｎ Ｙ ａ ｎ ｇＢ ｏ Ｘ ｕＪ ｕ ｎ பைடு நூலகம்Ｙ ｕ ａ ｎＲ ｅ ｎ ｂ ｉ ａ ｏ Ｌ ｉ ｕ Ｃ ｈ ａ ｎ ｇ ｆ ａ
（ Ｃ ｈ ｉ ｎ ａ Ｓ ｏ ｕ ｔ ｈ ｅ ｒ ｎ Ｐ ｏ ｗｅ ｒ Ｇ ｒ ｉ ｄ Ｅ Ｈ Ｖ Ｔ ｒ ａ ｎ ｓ ｍｉ ｓ ｓ ｉ ｏ ｎ Ｃ ｏ ｍｐ ａ ｎ ｙ Ｇ ｕ ｉ ｙ ａ ｎ ｇ Ｂ ｕ ｒ ｅ ａ ｕ ， Ｇ ｕ ｉ ｙ ａ ｎ ｇ ５ ５ ０ ０ ０ ３ ）
继电保护对开关死区故障的防范措施
继电保护对开关死区故障的防范措施作者：马帅来源：《科技视界》2015年第36期【摘要】继电保护的保护区域以CT所处物理位置为界进行划分，却以出口跳开断路器的方式隔离故障，因此对于只在单侧配置CT的断路器，存在保护测量的保护区域与实际动作产生的隔离区域不一致问题。
由于死区故障发生在变电站内，对设备安全以及系统稳定够成较大威胁，这就要求继电保护能够对死区故障做到准确判断并快速隔离。
该文总结了典型接线形式下线路、主变及母联分段开关死区发生故障时保护的防范措施并针对性地提出了保护验收工作中的注意事项。
【关键词】死区故障；失灵；防范措施1 220kV线路开关死区故障防范措施220kV线路开关死区发生故障，母线保护判为区内故障，线路主保护判为区外故障，母差保护跳开故障线路所在母线上所有开关，但线路对侧开关仍然向故障点提供故障电流。
若依靠线路对侧后备保护动作，则延时较长，不符合220kV系统“近后备”保护动作原则。
事实上线路开关死区故障与母线故障而该线路开关失灵的特点是相似的，除3/2断路器接线外，对不带分支且有纵联保护的线路，母线保护动作除隔离母线外，还须通过该断路器所在线路的纵联保护采取措施：闭锁式采用母线差动保护动作停信；允许式采用母线差动保护动作发信；纵联差动采用母线差动保护动作直跳对侧或强制本侧电流置零，使对侧纵联保护跳闸，快速切除故障。
2 主变220kV侧开关死区故障防范措施以500kV主变变中开关死区故障为例来说明：由于故障点落于220kV母线保护范围之内，而落于主变差动保护范围之外，母差保护跳开主变变中开关所在母线，但500kV系统将继续经过主变向故障点提供很大的短路电流。
若依靠主变后备保护隔离主变各侧开关，则在此延时内主变可能会烧毁，系统稳定可能被破坏，因此须采取措施联跳主变各侧开关。
事实上500kV主变变中开关死区故障与220kV母线故障而主变变中开关失灵的特征是相似的：根据《关于明确220kV及以上系统变压器开关失灵联跳各侧回路有关反措要求的通知》（中国南方电网电力调度控制中心[2011]19号发文）规定，220kV及以上系统主变开关失灵应联跳主变各侧。
母线保护中的母联失灵保护和死区保护分析
母线保护中的母联失灵保护和死区保护分析作者：李永增卢雅婧来源：《中国科技财富》2010年第22期摘要:本文以双母线接线或单母分段接线为例对国内几种典型母线保护母联失灵及死区问题从保护动作逻辑和应用的需要注意的问题进行比较分析,提出了母联断路器位置对母联失灵及死区故障保护的影响以及接线的建议,母联TA的极性要求,对母线保护的安装、调试等人员有一定的参考作用。
关键词:母联断路器,死区故障,母联断路器位置,母联极性1概述母线故障是电力系统中电厂、变电站最严重的电气故障之一,而母联断路器作为母线的其中一连接元件,如果母联断路器与母联TA之间发生故障(死区故障)将对保护的动作逻辑产生很大的影响。
虽然这类故障发生的概率相对较小,但母联失灵及死区故障保护的拒动或误动将给电力系统稳定带来严重影响。
目前国内各个厂家对母联失灵及死区故障保护的处理方法,母联TA极性的选择各不相同,本文从保护动作逻辑和应用中需要注意的问题进行了比较分析。
2母线保护母联失灵及死区问题的分析母联失灵是指保护(母差、充电)向母联发跳令后,母联断路器拒动。
母联死区是对于双母线或单母线分段的母差保护,当故障发生在母联断路器与母联TA之间或分段断路器与分段TA之间时,如果不采取措施断路器侧的母差保护要误动,而TA侧的母差保护要拒动。
一般把母联断路器与母联TA之间或分段TA之间这一段范围称作死区。
当母差动作发母联断路器跳令时,母联断路器虽跳开,但故障点仍存在。
本文以深圳南瑞继保公司的BP-2A、BP-2B,及南京南瑞继保电气有限公司的RCS-915AB型微机母线保护装置保护中母联失灵及死区保护功能进行研究分析。
2.1BP系列母联失灵(死区故障)保护2.1.1BP-2A型母联失灵(死区故障)保护的动作逻辑如下:当母线发生故障或用母联断路器对另一条母线进行充电时,母线保护或充电保护动作于母联,装置设置180ms的延时判母联电流仍大于母联失灵定值,且任一母线复合电压动作,则认为是母联失灵故障或死区故障,跳开电压不正常母线上的所有断路器。
浅析母差保护母联死区的现场消除方法
浅析母差保护母联死区的现场消除方法摘要:母联死区产生的根源是:母联CT与开关间故障时,母联电流方向并不指向故障母线,而是指向非故障母线,造成相比元件错误动作.进而切除非故障母线.将执行元件动作行为也做相应改变,从而保证母差保护的正确工作.电磁型相比式母差保护和新型微机母差保护对母联死区的判据是一致的,只是处理的方法略有不同。
关键词:相位比较.母联死区.母联无流开放相比式母差保护发生在母联开关与CT间的故障称为比相式母差保护母联死区故障.母联死区产生的根源是当母联开关与CT间故障时母联电流的方向并非指向故障母线的方向,进而使比相元件错误动作切除非故障母线。
解决该问题的思路:母联死区是由于选择元件按非故障方向动作造成的,如果将执行元件动作行为也取“反”,进而转化母差保护的错误动作为正确动作。
解决方法:解决该问题的关键;一是执行元件动作行为的转化;二是何时转化,即发生母联死区的判据,这里将母联开关跳开后仍有母联电流作为发生母联死区故障的判据。
现场实用的执行元件转化回路这里执行元件指的是母差出口继电器,即在出口继电器启动回路加入“转化”,跳闸回路可保持不变。
新回路构成：图1母联出口继电器I母比相元件动作记忆继电器经母联无流开放的I母母差出口继电器母联死区故障时启动的II母母差出口继电器图24.3动作原理分析:4.3.1 发生死区故障,如II母线故障而1MCJ动作，母联切除后仍有母联电流,经短延时SJ56 接通,2回路导通启动II母线母差出口继电器,同时1回路中SJ闭接点打开(肯定在LJ返回之前)闭锁I母线跳闸。
4.3.2发生I母线故障,母联跳开后,SJ不会动作到底,所以1回路仍会导通保证I母线跳闸,而2回路由于SJ56 不通,保证不会误跳II母线。
可见,2回路的作用是母联死区故障时,改变出口回路.1回路的作用是母联无电流(即非母联死区故障时)开放原对应的出口跳闸回路。
4.4安全可靠性评价:4.4.1 在母联开关与CT间发生故障,可经SJ56 整定时间切除,提高保护可靠性.SJ的作用: “开接点”保证非死区故障,当LJ返回慢时不误跳非故障母线, “闭接点”保证死区故障时可靠闭锁非故障母线跳闸.显然,非死区故障时SJ闭接点可能瞬时打开.但在母联电流切除后其必然返回.所以,母差保护不会拒动.4.4.2 1回路LJ的作用:因TWJ动作后SJ闭接点才打开,所以若无该闭接点,死区故障可能会误切除故障母线。
继电保护系统出现故障后的主要排除方法
继电保护系统出现故障后的主要排除方法对于继电爱护过程中消失的种种故障可以采纳以下几种方法加以排解和解决。
1.通过替换的方法在消失故障时，先找出大家怀疑的故障元件，然后拿来普遍认为正常的同一元件对故障元件进行替换，这是在排查系统内装置消失故障的详细部位的最常见方法，这种方法可以帮忙快速减小故障的查找范围。
若用完好的元件进行替换后，原故障消逝，则说明故障消失的部位就存在于替换下的原件内。
如原故障没有消逝，则可用此方法在其他部位连续进行故障的查找。
2.通过参照的方法将正常的设备技术参数与非正常的设备技术参数进行对比，发觉不同之处，并依据不同之处查找出设备存在故障的地方。
这样的方法主要可用于检查接线的错误以及在定制校验的过程中消失的进行测试的数值和预想的数值之间存在着较大的不同然而又无法辨别缘由的状况下。
3.通过短接的方法在回路的过程中消失问题是，使用短接线将其中的一段接入，借此来进一步推断故障消失的位置，观看其位于短接线内还是另外的地方，这样可以进一步缩小故障存在的范围。
短接的方法多用于电磁锁消失失灵，电流回路时消失开路情形以及推断某些转换开关是否在接点出存在故障等方面。
4.通过直观的方法有些故障无法用仪器进行逐点的检查测试，有的原件在消失故障的状况下一时没有备用品进行更换，这种状况下便可用直观法。
进行10千伏的开关拒分或者开关拒合的故障处理。
进行操作后，对合闸的接触器或者跳闸的线圈进行观看，若电气的回路状况正常，则说明故障应存在于机构的内部；假如观看后发觉继电器的内部存在发黄或者有元件散发出焦灼的气味便可断定故障所在，并马上更换损坏元件。
5.通过逐项拆除的方法将并联一起的电流二次回路的挨次依次脱开，再以同样道理依次放回，若有故障存在，便可斷定故障存在的位置。
在故障存在的那一路根据同样的方法查找故障存在的小分支，依同理始终找下去，直到找出故障点为止。
这种逐项拆除的方法可以应用于查找直流接地以及沟通电源的熔丝消失放不上的状况等故障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910261115.9
(22)申请日 2019.04.02
(71)申请人 国网江苏省电力有限公司镇江供电
分公司
地址 212001 江苏省镇江市电力路182号
(72)发明人 陈永明 李静 孙东杰 马骏毅
汤大海 张军 姜正驰 朱俊飞
李乐 朱毅 马嵩阳 戴魏
王寅丞 徐群 谭翔
(74)专利代理机构 南京经纬专利商标代理有限
公司 32200
代理人 楼高潮
(51)Int.Cl.
H02H 7/26(2006.01)
(54)发明名称消除分段断路器及母联断路器死区故障继电保护方法(57)摘要本发明公开了一种消除分段断路器及母联断路器死区故障继电保护方法，能够应用于输配电网络，用于变电所先跳分段断路器的单母线分段接线或双母线接线的消除分段或母联断路器死区故障的继电保护。
本发明采用变电所110kV 母差保护消除分段或母联断路器死区故障的方案，能够在各种运行方式下发生分段或母联死区故障时，母差保护能够正确动作切除故障段母线，能够保证非故障母线仍能继续运行，利于电网安全稳定运行，提高电网供电可靠性。
本发明逻辑简单易行。
本发明方案适用于110kV变电所110kV单母线分段一次主接线；220kV变电所110kV双母线一次主接线；220kV变电所110kV单
母线分段一次主接线。
权利要求书4页 说明书7页 附图3页CN 109980615 A 2019.07.05
C N 109980615
A
权 利 要 求 书1/4页CN 109980615 A
1.一种消除分段断路器及母联断路器死区故障继电保护方法，其特征在于，包括：
1.母差保护动作跳Ⅰ段母线断路器的控制为：
1.1 闭锁条件1：
(1)110kV Ⅰ段母线复合电压闭锁开放；
(2)不含分段电流的110kV母差Ⅰ段母线小差动继电器动作；
(3)110kV母差大差动继电器动作；
(4)分段断路器在分闸位置；
当上述条件满足后，母差保护动作跳Ⅰ段母线断路器；
1.2 闭锁条件2：
1.2.1 输出T时间开放信号条件：
(1)110kV Ⅱ段母线复合电压闭锁开放；
(2)含分段电流的110kV母差Ⅱ段母线小差动继电器动作；
(3)110kV母差大差动继电器动作；
当上述(1)-(3)条件全部满足，输出T时间开放信号；
1.2.2 闭锁条件：
(1)当上述1.2.1的(1)-(3)条件任一条件不满足，即110kV母差Ⅱ段母线小差动继电器或110kV母差大差动继电器或110kV Ⅱ段母线复合电压元件，由原来动作变为返回；
(2)有输出T时间开放信号；
(3)当分段断路器3DL由合闸位置变为分闸位置；
(4)不含分段电流的110kV母差Ⅱ段母线小差动继电器未动作；
(5)110kV Ⅰ段母线复合电压闭锁开放；
(6)110kV母差大差动继电器动作；
(7)分段的相电流元件元件超过整定值，或零序电流元件元件超过整定值；
当上述条件全部满足后，延时时间t1后，母差保护动作跳Ⅰ段母线断路器；
1.3 闭锁条件3：
(1)110kV Ⅰ段母线复合电压闭锁开放；
(2)110kV母差大差动继电器动作；
(3)备自投启动1号电源进线断路器1DL合闸；
(4)1号电源进线断路器1DL由分闸位置变为合闸位置；
(5)1号电源进线的相电流元件超过整定值，或零序电流元件超过整定值；
当上述条件(1)-(5)全部满足后，母差保护动作跳Ⅰ段母线断路器；
2.母差保护动作跳Ⅱ段母线断路器同时闭锁2号电源断路器合闸的控制为：
2.1 闭锁条件1:
(1)110kV Ⅱ段母线复合电压闭锁开放；
(2)不含分段电流的110kV母差Ⅱ段母线小差动继电器动作；
(3)110kV母差大差动继电器动作；
(4)分段断路器在分闸位置；
当上述条件满足后，母差保护动作跳Ⅰ段母线断路器；
2.1 闭锁条件2：
2。
