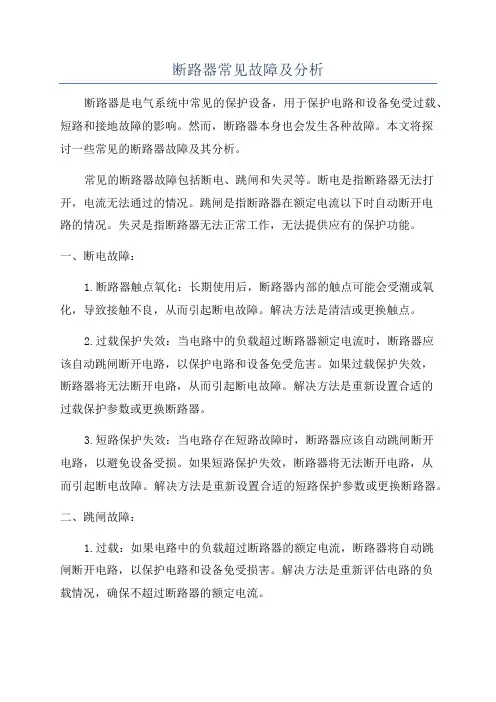

断路器常见故障及分析
断路器常见故障及分析断路器是电气系统中常见的保护设备，用于保护电路和设备免受过载、短路和接地故障的影响。
然而，断路器本身也会发生各种故障。
本文将探讨一些常见的断路器故障及其分析。
常见的断路器故障包括断电、跳闸和失灵等。
断电是指断路器无法打开，电流无法通过的情况。
跳闸是指断路器在额定电流以下时自动断开电路的情况。
失灵是指断路器无法正常工作，无法提供应有的保护功能。
一、断电故障：1.断路器触点氧化：长期使用后，断路器内部的触点可能会受潮或氧化，导致接触不良，从而引起断电故障。
解决方法是清洁或更换触点。
2.过载保护失效：当电路中的负载超过断路器额定电流时，断路器应该自动跳闸断开电路，以保护电路和设备免受危害。
如果过载保护失效，断路器将无法断开电路，从而引起断电故障。
解决方法是重新设置合适的过载保护参数或更换断路器。
3.短路保护失效：当电路存在短路故障时，断路器应该自动跳闸断开电路，以避免设备受损。
如果短路保护失效，断路器将无法断开电路，从而引起断电故障。
解决方法是重新设置合适的短路保护参数或更换断路器。
二、跳闸故障：1.过载：如果电路中的负载超过断路器的额定电流，断路器将自动跳闸断开电路，以保护电路和设备免受损害。
解决方法是重新评估电路的负载情况，确保不超过断路器的额定电流。
2.短路：短路故障是指电路的两个相或电源之间出现直接连接，电流瞬间过大。
断路器应该能够快速地跳闸以避免设备受损。
解决方法是重新评估电路的连接，并确保电路中没有直接短接的部分。
三、失灵故障：1.断路器机械部件损坏：断路器的机械部件如弹簧、弹片等可能会因长期使用而损坏，导致断路器失灵。
解决方法是更换损坏的机械部件。
2.整定装置故障：断路器的整定装置是用来设置断路器的过载和短路保护参数的。
如果整定装置故障，断路器将无法正确地进行保护。
解决方法是重新设置整定装置或更换断路器。
3.电气故障：断路器的电气部件如继电器、热释放器等可能会因电气故障而失灵。
带自动重合闸功能的塑壳断路器常见故障及预防
1 带自动重合闸功能的塑壳断路器常见故障1.1 剩余电流动作死区在实际的运行过程中，保护器却经常出现失效的现象，这时由于剩余电流互感器检测出电网正常运行时存在的剩余电流与故障漏点电流的矢量和，这个矢量和所显示的剩余电流幅值，往往会小于动作值，从而导致保护器失灵，出现故障漏点保护动作死区。
1.2 短路故障短路故障时电力系统运行过程中最为常见的故障之一，其产生的瞬间会释放巨大的能量，往往会对整个电网和电力设备造成巨大的损伤。
一般来说，带自动重合闸功能的塑壳断路器会设置短路延时保护和瞬时保护两种方式：短路延时保护分为定时限保护和反时限保护，可以通过控制器来设置；瞬时保护是为弥补延时保护功能的缺陷而设置的，要求当短路故障爆发时，断路器能够在20ms 内产生通断动作（图1）。
但是，如果相应的短路保护装置能正常分断短路电流，轻则引起上级保护开关延时保护，造成较大范围的停电，重则引发的水灾、火灾风险，给生命财产安全带来隐患[1]。
1.3 电压故障电压故障主要包含了过压故障、欠压故障和失压故障。
过压故障是指电力系统中的产生内部过电压和大气过电压，从而导致电力设备内部电压过大，绝缘体失效，造成机械设备的损失；欠压故障是指，在低电压状态下，电力设备出现转矩缩小，转速下滑的现象，从而使得运行电流增大产生多电流的现象，长此以往将产生大的热效应缩短电动设备的寿命；失压故障是指电动设备的运行过程中，其接触器线圈电流消失，而失去电磁力的失压脱扣器或控制器难以吸住动铁心，而造成了主触头的断开。
图1 典型的短路保护原理图2 预防带自动重合闸功能的塑壳断路器常见故障的措施2.1 完善断路器维修决策完善断路器维修决策需要着重考虑带自动重合闸功能的塑壳断路器在电力系统的重要程度，以调节维修资源的倾斜程度。
首先，可以基于风险矩阵思想综合考量维修决策（图2）。
依旧设备状态和设备的重要程度两个指标进行计算，以衡量维修决策的合理性和科学性，但这种决策模型本身信度和效度都存在缺陷， 并且缺乏物理意义明确的比较指标，因而很难降低系统的故障风险。
带自动重合闸功能的塑壳断路器常见故障处置
远 动分断 ： 肩 图 ３ 远 动 分 断 功 能 启 用 液 晶 显 示 “ 液 晶屏 显 示 用 ” 即可 ， 如 图 ３所 示 。
第２ ５ 卷２ ｏ １ ７ 年第１ ｏ 期 农村 电工
图 ２ 剩余 电流告 警禁 用
图 １ 面板 操 作按 键 液 晶屏 显 示
余 电流 的 大小 ， 将 额定 剩余 电流调 整 至 ０ ５ ０ ０ ｍＡ ． 如 图 ７ ； 按 下 面板 上“ 确认 ” 按键 ， 接 着 按下 面板 上“ 复位 ” 按
键 即 可 自动 合 闸 。
４ ＲＳ ４ ８ ５通 信 接 口 远 动 分 断 功 能 失 效 原因： “ 远 动分 断” 功 能未 开启 。
解决方法 ： 按下面板上“ Ｖ” 键（ 面板 按 键 见图 １ ） ，
原 因 ： Ｌ ２卡 目（ １ 日币 ６ ： Ｂ卡 目）
负 载侧 线 路 因 出现漏 电现象
而 ｂ 闸 。
在“ １ ． 剩 余 电流 告 警 ” 前 出现 “ ｌ － ． ” 时， 再按“ ” 键 ， 液 晶 屏 显示 “ 剩余 电流告 警 ： 禁用” 即可 ， 液 品屏显 示 见图 ２ 。
主 持： 杨留 名衄
ＮＯ Ｎ Ｇ Ｃ ［ Ｔ Ｎ＿ 『 ） Ｉ Ａ Ｎ Ｇ Ｏ Ｎ （
带 自 动 重 合 闸 功 能 的 塑 一
） 大江控 股集 团 电气有 限公 司 张 培
处 置
） 浙 江天正 电气股份 有 限公 司 ） 华通机 电股份 有 限公 司
带 自动 重 合 闸 功 能 的 塑 壳 断 路 器 是 在 塑 料 外 壳 断 路 器 和剩 余 电流 动作 断路 器 的基础 上派 生 出来 的新一 代智 能 型断路 器 。它 集过 载保 护 、 短 路保 护 、 剩 余 电 流 保护 、 过 压保 护 、 欠 压保 护 、 断相 保护 、 自动 重 合 闸 等 多
断路器故障
塑壳断路器是电器配电装置中使用广泛的一种保护电器，应用量较大而且应用范围广，以其性能优越、使用方便、价格合理，被广泛地应用在建筑工程、工厂配电等多种场合，其本身的质量优劣严重影响到日常生产、生活安全，通过多次试验，发现了许多问题，现将发现的主要问题阐述如下，并作简单的分析，仅供参考。
试验中主要进行以下项目的检测：温升、介电性能、脱扣极限和特性、额定极限短路分断能力。
出现的问题主要集中在脱扣极限和特性以及额定极限短路分断能力两个项目上。
一、脱扣极限和特性项目反映的问题以额定电流In＝100A为例，过载条件下，通1.3倍In，断路器应在2小时内脱扣，通1.05倍In，断路器应至少保持2小时不脱扣。
短路条件下，通8倍In，断路器应至少保持0.2s不脱扣，通12倍In，断路器应在0.2s之内脱扣。
实际检验过程中，不少产品都不能完全通过标准规定的脱扣测试。
经分析出现这种问题的原因主要有：a)用于过流保护的双金属片质量不稳定，动作时间离散性较大，造成企业无法对产品进行定量的检验。
b)企业在校验时通常采用快速校验法，但对对应的动作时间未加验证，起码是对不同时间进货的不同批次的双金属片未进行验证，不同批次的双金属片特性可能不同，如果不进行验证就有可能导致校验出的产品动作时间不准确。
c)企业检验设备及仪器仪表精确度不够，校验人员技术不够熟练，部分企业用于出厂检验的标准试验台和恒温室不符合标准要求，这些原因都可能造成校验出的产品动作时间不准确。
d)企业对标准和特性参数不够熟悉，导致同批次产品特性参数出现偏差使用出现上述问题的断路器有可能出现以下后果：1)带过电流保护功能的断路器如果未过载就不正常跳闸动作，影响用户的正常用电，给用户造成损失。
2)出现过载情况断路器应进行跳闸动作却没动作从而不能起到过载保护作用，无法保护设备，甚至可能引发火灾等隐患。
二、额定极限短路分断能力反映的问题额定极限短路分断能力是塑壳断路器的主要性能指标之一，也是塑壳断路器的工艺设计水平的象征。

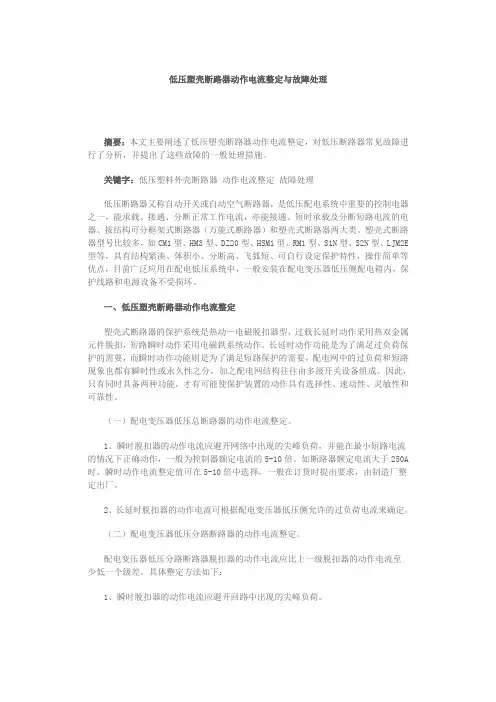

低压塑壳断路器动作电流整定与故障处理
低压塑壳断路器动作电流整定与故障处理摘要：本文主要阐述了低压塑壳断路器动作电流整定，对低压断路器常见故障进行了分析，并提出了这些故障的一般处理措施。
关键字：低压塑料外壳断路器动作电流整定故障处理低压断路器又称自动开关或自动空气断路器，是低压配电系统中重要的控制电器之一，能承载、接通、分断正常工作电流，亦能接通、短时承载及分断短路电流的电器。
按结构可分框架式断路器（万能式断路器）和塑壳式断路器两大类。
塑壳式断路器型号比较多，如CM1型、HM3型、DZ20型、HSM1型、RM1型、S1N型、S2N型、LJM2E 型等，具有结构紧凑、体积小、分断高、飞弧短、可自行设定保护特性，操作简单等优点，目前广泛应用在配电低压系统中，一般安装在配电变压器低压侧配电箱内，保护线路和电源设备不受损坏。
一、低压塑壳断路器动作电流整定塑壳式断路器的保护系统是热动—电磁脱扣器型，过载长延时动作采用热双金属元件脱扣，短路瞬时动作采用电磁铁系统动作。
长延时动作功能是为了满足过负荷保护的需要，而瞬时动作功能则是为了满足短路保护的需要，配电网中的过负荷和短路现象也都有瞬时性或永久性之分，加之配电网结构往往由多级开关设备组成。
因此，只有同时具备两种功能，才有可能使保护装置的动作具有选择性、速动性、灵敏性和可靠性。
（一）配电变压器低压总断路器的动作电流整定。
1、瞬时脱扣器的动作电流应避开网络中出现的尖峰负荷，并能在最小短路电流的情况下正确动作，一般为控制器额定电流的5-10倍。
如断路器额定电流大于250A 时，瞬时动作电流整定值可在5-10倍中选择，一般在订货时提出要求，由制造厂整定出厂。
2、长延时脱扣器的动作电流可根据配电变压器低压侧允许的过负荷电流来确定。
（二）配电变压器低压分路断路器的动作电流整定。
配电变压器低压分路断路器脱扣器的动作电流应比上一级脱扣器的动作电流至少低一个级差。
具体整定方法如下：1、瞬时脱扣器的动作电流应避开回路中出现的尖峰负荷。
塑壳断路器跳闸的可能原因
塑壳断路器跳闸的可能原因有多种，主要包括以下几个方面：
1.过载保护：当电路中的负载电流超过断路器的额定电流时，断路器就会启动过载保
护功能，自动跳闸以保护电路和设备免受过载损坏。
2.短路保护：短路是指电路中两个导体之间直接相连，导致电流突然增大，超过了塑
壳断路器的额定电流，从而导致断路器跳闸。
3.漏电保护：当地漏电流超过了塑壳断路器的额定值时，就会导致断路器跳闸。
4.外部干扰或故障引起的过电压：可能会引发塑壳断路器跳闸。
5.断路器本身故障：造成误跳闸的情况。
此外，还有一些其他因素也可能导致塑壳断路器跳闸，例如设备老化或损坏导致的间隙不足等。
为了减少误跳的情况，应选择正品的断路器，并按照规定来安装使用。
同时，在处理过载、短路、地漏电流等问题时，应切断电源，检查电路中的负载是否超过了塑壳断路器的额定电流，或者电线是否老化、过热，电器设备是否内部短路等。
在处理设备老化或损坏问题时，应及时更换损坏部件。
浅析塑壳断路器的常见故障
浅析塑壳断路器的常见故障摘要：本文阐述了塑料外壳式断路器常见的故障及原因分析关键词：塑壳断路器；脱扣极限和特性；额定极限短路分断能力塑壳断路器是电器配电装置中使用广泛的一种保护电器，应用量较大而且应用范围广，以其性能优越、使用方便、价格合理，被广泛地应用在建筑工程、工厂配电等多种场合，其本身的质量优劣严重影响到日常生产、生活安全，通过多次试验，发现了许多问题，现将发现的主要问题阐述如下，并作简单的分析，仅供参考。
试验中主要进行以下项目的检测：温升、介电性能、脱扣极限和特性、额定极限短路分断能力。
出现的问题主要集中在脱扣极限和特性以及额定极限短路分断能力两个项目上。
一、脱扣极限和特性项目反映的问题以额定电流In＝100A为例，过载条件下，通1.3倍In，断路器应在2小时内脱扣，通1.05倍In，断路器应至少保持2小时不脱扣。
短路条件下，通8倍In，断路器应至少保持0.2s不脱扣，通12倍In，断路器应在0.2s之内脱扣。
实际检验过程中，不少产品都不能完全通过标准规定的脱扣测试。
经分析出现这种问题的原因主要有：a)用于过流保护的双金属片质量不稳定，动作时间离散性较大，造成企业无法对产品进行定量的检验。
b)企业在校验时通常采用快速校验法，但对对应的动作时间未加验证，起码是对不同时间进货的不同批次的双金属片未进行验证，不同批次的双金属片特性可能不同，如果不进行验证就有可能导致校验出的产品动作时间不准确。
c)企业检验设备及仪器仪表精确度不够，校验人员技术不够熟练，部分企业用于出厂检验的标准试验台和恒温室不符合标准要求，这些原因都可能造成校验出的产品动作时间不准确。
d)企业对标准和特性参数不够熟悉，导致同批次产品特性参数出现偏差使用出现上述问题的断路器有可能出现以下后果：1)带过电流保护功能的断路器如果未过载就不正常跳闸动作，影响用户的正常用电，给用户造成损失。
2)出现过载情况断路器应进行跳闸动作却没动作从而不能起到过载保护作用，无法保护设备，甚至可能引发火灾等隐患。
MCCB常见故障及安装注意事项
故障五：MCCB内部零件损坏
总结词
内部零件损坏
详细描述
MCCB在正常工作过程中出现内部零 件损坏，如触点烧蚀、弹簧断裂等， 可能是由于电流过大、电压过高或使 用环境恶劣导致。
03
MCCB安装注意事项
注意事项一：确保安装环境良好
总结词
选择合适的安装环境是MCCB稳定运行的关键。
详细描述
MCCB应安装在干燥、通风良好、无腐蚀性气体的环境中，避免安装在高温、高湿或具 有强烈震动的地方。
故障三：MCCB合闸不成功
总结词
合闸不成功
详细描述
在操作MCCB的合闸按钮或通过其他控制方式尝试合闸时，MCCB无法正常闭合电路，可能原因是机械卡滞、电 气接触不良或控制回路故障。
故障四：MCCB过热或冒烟
总结词
过热或冒烟
详细描述
MCCB在工作过程中出现异常高温或 冒烟现象，可能是由于长时间大电流 工作、内部元件故障或散热不良导致 。
04
MCCB维护保养建议
建议一：定期检查MCCB外观和紧固件
要点一
总结词
要点二
详细描述
保持外观完好和紧固件牢固是MCCB正常运行的基础，有 助于预防潜在故障。
定期检查MCCB的外观，查看是否有损坏或变形。检查所 有的紧固件，确保它们都已牢固地拧紧，没有松动迹象。 如发现异常，应及时处理。
建议二：定期清理MCCB触头和弹簧
MCCB的工作原理
工作原理
MCCB由触头系统、灭弧装置、操作机构和保护装置等组成，通过电磁感应和 机械传动实现电路的通断。
工作过程
当电路正常工作时，MCCB处于闭合状态，电流通过触头系统流过负载；当电 路出现过载、短路等故障时，MCCB内部的保护装置动作，驱动操作机构断开 触头系统，切断电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电流估算，断路器主电路通过电流估算，短路故障发生时间等，
往往由于匹配选择不当而发生越级跳闸较多。为证实该问题，
最后可现场检查断路器状态，如无拒分现象，则产品应判为正
常。一般产品本身发生故障的可能性极小，不应在尚未查清问
题前就承认有质量问题。
29.09.2019
6
各种断路器附件的故障.一般在排除接线、安装、 或使用错误后会给予直接更换处理
29.09.2019
3
塑壳断路器常见故障
b) 如果配电柜和用电设备之间距离过远，线 路的压降会变大，导致负载侧电动机的段 子电压低于额定电压，则会造成启动电流 增大，造成断路器跳闸；查明电动机侧的 端电压是多少？合理确定开关的额定电流 和瞬时保护动作电流
29.09.2019
4
c)如果电动机带负载直接启动，则要检查负载是否正 常，如机械部分运行有堵转、杂音等现象，则运行不 良会造成启动困难，启动电流增大、启动时间变长， 引起跳闸.另外，一些特殊设备如水泵、输送带带负 载启动，也会引起启动时间过长而跳闸；检查负载侧 电动机的机械部分运行情况，合理确定断路器的额定 电流以及瞬时保护整定电流值.
29.09.2019
11
漏电断路器的故障处理
二．发生误动作 1）过电压引起。如当线路中发生操作过电压时可使得断
路器动作，这时可以选用延时或冲击电压不动作型漏 电断路器，也可以在触头之间安装阻容吸收电路抑制 过电压，也可在线路中投人过电压吸收装置。 2)电磁干扰。如附近有磁性设备或大功率电气设备开停， 应调整漏电断路器的安装位置，远离这样的电气元件。
塑壳断路器常见故障
29.09.2019
1
塑壳断路器常见故障
1.运行中，断路器有跳闸现象发生 a) 三相负载不平衡引起断路器过载跳闸；查明负载
情况，合理整定电流 b) 选用连接的电缆或铜牌截面积太小引起发热，造
成断路器跳闸；查明电缆截面大小以及长度多少， 按照样本正确合理的选用电缆或铜排的截面和长 度 c) 连接螺钉没有拧紧或接触不良造成接触电阻升高， 是连接处大量发热甚至烧毁断路器，造成开关跳 闸9.09.2019
15
更多精品资源请访问
docin/sanshengshiyuan doc88/sanshenglu
9
辅助报警触头信号输出异常
原因分析 辅助报警与开关配合位置行程不适宜 辅助报警动作零件损坏 断路器驱动辅助报警的执行零件损坏 通电烧损 安装错误
报警触点
29.09.2019
辅助触点
10
漏电断路器的故障处理
一．刚投入运行就跳闸 1)三相电源线，包括零线没有在同一方向穿过零序 电流互感器，改正接线即可。 2）安装漏电断路器与未安装漏电断路器的线路在 电气上有连接，将两种电路分开即可。 3)线路中存在一火一地负荷，消除这样的负荷即可。 4)穿过零序电流互感器的工作零线有重复接地现象， 应消除重复接地。 5)漏电断路器本身有故障，应更换。
29.09.2019
7
分励脱扣器不能使断路器分断 原因分析
供电电压不合适 再扣行程不够 分励再扣零件损坏 分励线圈短路烧损 分励安装错误 脱扣顶针与牵引杆距离不适宜
29.09.2019
•电压： a.c. 24V ～220V d.c. 50Hz 220V 380V
•整个断开时间 < 50 ms •无断开辅助开关： (线圈 可长时间加电) •70%-110%之间时，分励能 可靠使断路器脱扣
29.09.2019
5
断路器运行中发生了发生短路越级跳闸.
一般属各串接断路器保护特性匹配选择不当，没有合适的安
全时间。
这些选择不当可能有以下几类问题：
1.塑壳断路器不跳闸，万能式断路器跳闸。 2.低压断路器（含塑壳断路器和万能式断路器）不跳闸，高压 侧保护电器跳闸。
分析时要了解线路情况，包括连接电缆的长度与截面，短路
8
欠压脱扣器使断路器不能合闸 原因分析
无工作电压或工作电压小于70% 欠电压无法再扣或再扣零件损坏 欠电压烧损 顶杆与牵引杆距离太短
欠压脱扣器不能使断路器脱扣 原因分析
顶杆与牵引杆位置不适宜
29.09.2019
•供电电压：a.c. 24V～400V d.c. 12V～250V
•整个开断时间 < 50 ms •无电压不闭合 •在额定工作电压的70%-35% 时，欠压脱扣器能可靠动作
29.09.2019
12
漏电断路器的故障处理
3)环流影响。如果两台变压器并联运行，都有各自的接地， 因两台变压器的阻抗不可能完全相等，这样会在接地线中 产生环流，引起断路器动作，拆除一个接地线即可。另外， 同一变压器通过两条并联回路对同一负载供电，两条回路 中的电流也不可能完全相同，也可能出现环流，所以，应 将两条回路分开运行。
4)工作零线的绝缘电阻降低。当工作零线的绝缘电阻降低时， 如果三相负荷不平衡，在零线上会出现比较大的工作电流， 并经人地流向其他分支路，从而在各个漏电断路器上都能 出现漏电电流，使断路器误动作。
29.09.2019
13
漏电断路器的故障处理
5）接地不当。如零线重复接地，会引起漏电断路器 的误动作。
6）过载或短路的影响。如果漏电断路器同时又具有 短路保护、过电流保护时，当过流保护脱扣器的 整定电流大小不合适时会发生误动作，此时调节 整定电流值即可。
29.09.2019
2
塑壳断路器常见故障
d) 插入式或者抽出式安装，插接件松动也会引起接 触不良严重发热，引起开关跳闸；查明插接件接 触情况，保证插件可靠连接
e) 2. 断路器用于电动机保护，在启动过程中开关 跳闸，导致启动失败
a) 若电动机直接启动，则启动电流至少是运行电流 的8倍，甚至是10倍以上，如果选用额定电流、 瞬时保护电流整定值不当，则会在启动过程中跳 闸，启动失败；查明所带负载是否是电动机直接 启动，启动电流是多少？合理确定断路器的额定 电流和瞬时保护电流
