113柴油发电机测试试验记录
柴油机发电机组温升实验
在发电机的招标文件、投标文件中，都要求大型发电机组在规定的绝缘等级下，有温升（或温度）的保证值。
在发电机产品的设计中，不同负载下的发电机各部件温升都有计算分析。
定子绕组、转子绕组、铁心等部件温度，额定工况轴承出油和轴瓦温度是发电机质量分等考核的主要性能要求之一。
温升试验也是大型发电机性能试验的重要试验项目之一1、大型发电机的温升实验1.1试验方法温升试验有直接负载法、低功率因数负载法、空载短路法等方法。
大型发电机的温升试验在现场一般采用直接负载法。
按GB1029三相同步电机试验方法中规定的直接负载法：试验时被试电机保持在额定工作方式下，即额定功率、额定功率因数、额定频率的工况下进行温升试验。
:1.2温升试验中的扰动直接负载法规定发电机温升试验在额定工况下进行，但发电机不可能完全稳定在额定负载。
发电机在一定的负载下运行，由于输入的变动、电网的波动、冷却介质的变动，直接负载法温升试验和数据测试也会受到影响。
在温升试验过程中应尽量减少这些扰动，以增加温升试验数据的可靠性输入负荷的变动。
由于汽轮机或水轮机的输入功率或励磁系统的变动，会引起发电机转速、功率的变动。
输出负荷的波动。
由于电网是不断波动的，电网影响发电机的有功、无功的输出。
并且，同一发电厂的其他机组的负荷增减，也会影响试验机组负荷的波动。
冷却介质的变动。
冷却介质的流量、流速、温度在温升试验中都不能保持完全恒定，在试验过程中冷却介质温度应符合标准的规定，并尽量防止突变2、温升试验的测试2.1电量的测试温升试验时，每隔半小时记录发电机三相定子电压、三相定子电流、有功功率、无功功率、功率因数、频率或转速、转子电压、转子电流。
使用两个软铜线刷与直流电压表连接，直接在转子集电环上测量转子电压。
转子电流使用外接毫伏表进行测量。
直接在集电环上测得的转子电压与发电厂的常规表盘或计算机采集的转子电压有差异。
这是由于测点不同，存在电刷电压、引线电压和测试误差等引起的。
柴油发电机组检测报告样本
柴油发电机组检测报告样本随着工业的发展，柴油发电机组已经成为了许多企业的必备设备。
而对于这样重要的设备，如何保证其安全性能和正常运行也成为了一个关键的问题。
而柴油发电机组检测报告是我们了解发电机组的性能和是否符合使用标准的重要途径。
下面我们就来了解一下柴油发电机组检测报告样本的相关知识。
检测报告样本应包括哪些内容？柴油发电机组检测报告应该包括以下内容：1. 发电机组的标志和型号2. 发电机组的生产厂家与地址3. 用电设备的总负载功率4. 柴油机和发电机的功率5. 水温、油温、发电频率、电压等参数6. 发电机组的运行时间和总的工作状态7. 发电机组的性能指标和达标情况8. 发电机组出现的故障，并给出解决方案9. 发电机组的维修保养记录10. 发电机组的检测评价结论对于这些内容，我们需要在检测报告样本中进行详细说明，并且要在报告中注明检测时间和检测地点，方便企业对发电机组进行管理。
发电机组性能指标应如何达标？发电机组的性能指标是衡量其是否达标和能否正常运行的重要标准。
通常要求发电机组的电压、电流、功率等各项指标符合国家标准或者相关要求，否则就不能够正常使用。
在检测报告样本中，我们需要对这些指标进行详细的测试，并给出相应的测试数据。
如果发现发电机组的性能指标不符合要求，就需要进行维修和调整，确保其能够正常地投入使用。
发电机组的维修保养记录应该如何保存？除了检测报告以外，发电机组的维修保养记录也是企业管理的重要资料。
在检测报告样本中，我们需要对发电机组的维修保养记录进行详细说明，包括维修保养内容、时间、维修人员、使用配件等各项信息。
这些记录可以帮助企业更好地管理发电机组，及时发现故障并及时处理。
综上所述，柴油发电机组检测报告样本是企业对发电机组管理的一项重要工作。
通过对检测报告的详细分析，可以更好地了解发电机组的性能及其是否符合要求，并及时处理问题，确保其正常运行和使用。
企业应该将这一工作纳入到企业管理的重要任务之中，及时进行监督和检测，确保发电机组持续稳定地发挥作用。
柴油发电机定期检查记录5.17
润滑系统、密封件，机油的油质和保持期（二年）是否过期，油位是否正常
5
燃油、配气系统的检查，油箱油位是否正常，有无泄漏
6
机组的控制部分，线路接头是否松动，工作是否正常
7
控制板上各指示灯是否正常。有无报警，相应测试
8
检查传动皮带，风扇的传动是否松弛或损坏，充电机的传动皮带是否松弛
9
检查排气系统，排汽口、消音器是否正常

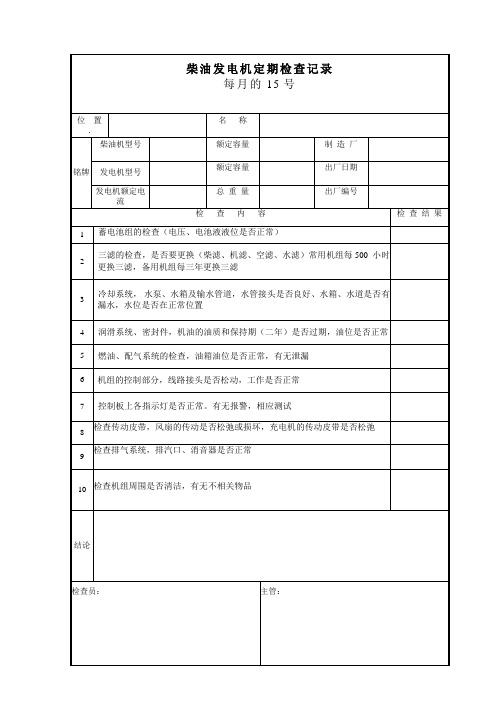

柴油发电机定期检查记录
