水电安装基础知识
水电安装基础知识什么是水电安装水电安装是指在建筑物或其他设施中进行水管和电线安装的工作。
它涉及到设计、施工和维护各种水管和电线系统，以确保供水和供电的正常运行。
水电安装的重要性水电安装是建筑物中最重要的一环。
水管系统提供了生活用水和排水功能，而电线系统则提供了供电功能。
没有有效的水电安装，建筑物将无法正常运行和使用。
水电安装的基本原理水管安装原理水管安装的原理主要涉及水流的原理和水管系统的设计。
水流是由重力和压力驱动的，因此水管系统必须合理设计，确保水能流向需要的地方，并保持适当的水压。
在水管安装中，需要考虑以下几个因素：1.水源：水源的选择和连接是水管系统的基础。
常见的水源包括自来水系统、水井和水泵。
2.管道选择：根据需要的水压和流量，选择合适的材料和尺寸的管道。
常见的管道材料包括铜管、PVC管和PE 管。
3.管道布局：根据建筑物的结构和用途，设计合理的管道布局，确保水能流向需要的地方，并避免管道的交叉和死角。
4.排水系统：建筑物中的排水系统需要合理设计，以确保废水能有效排出，并避免污水倒流或堵塞。
电线安装原理电线安装的原理涉及电流的传输和电线系统的设计。
电流是由电压产生的，因此电线系统必须能够承受和传输适当的电流，并确保安全可靠。
在电线安装中，需要考虑以下几个因素：1.电源：电源的选择和连接是电线系统的基础。
常见的电源包括市电、太阳能和发电机。
2.电线选择：根据需要传输的电流和电压，选择合适的材料和规格的电线。
常见的电线材料包括铜线和铝线。
3.电线布局：根据建筑物的结构和用途，设计合理的电线布局，确保电力能够供应到需要的地方，并避免电线的交叉和死角。
4.安全措施：电线安装必须符合电气安全标准，包括正确接地、使用合适的保护装置和避免电线过热。
水电安装的常见问题和解决方法水管安装常见问题1.漏水：漏水是水管安装中最常见的问题之一。
解决方法包括检查管道连接处是否紧固，更换损坏的管道和增加密封材料等。
水电安装基础知识
水电安装基础知识水电安装16点基础知识1、施工前一定要有电气(强电、弱电)、给排水设计施工图。
2、严禁将导线无任何保护地直接敷设在墙内、地坪内、地板下或天棚上。
3、不同电压，不同回路，不同信号的线路严禁穿在同一穿线管内。
4、灯具的安装应在油漆完成后进行。
在砖混结构上安装灯具，严禁使用木楔，应用吊钩、螺栓或膨胀螺栓等。
固定灯具的螺栓(或螺钉)不应少于2个。
灯具不得安装在可燃构件上。
5、灯和电气设备的开关务必安装在“相线”上(即控制相线)，否则开关掉后，灯关及电气设备上仍带电，易引起触电事件。
6、用电系统有两种保护方式：接地保护和接零保护，我国目前一般采取的是接地保护方式。
注意，同一系统中，严禁同时采取两种保护方式，否则会造成安全事故。
7、禁止在床头使用移动开关。
如果灯具是使用螺口灯头，则螺口灯头的中心簧舌应接控制相线。
8、各线路接口处应光滑、连板连接应牢固。
电源进线盒接口盒部位应加保护圈(锁紧螺母)保护。
9、为了将来导线的更新和维护，埋在墙、地下或天棚的穿线管，其转弯处弯头的弧度(即冷弯半径)应是穿线管直径的5~10倍。
10、禁止在穿线管内连接导线，即若导线长度不够需接长时，导线的接头处不能在穿线管内，一般应在开关、插座、灯头盒等接线盒内接线。
11、穿线管应选择一定的大小(粗细)，不但要能使导线穿得进，而且要留有足够的空隙，使导线在通过大电流时产生的热量能散发掉。
一般导线的截面积与穿线管截面积之比为1/3~1/2。
严禁导线把穿线管堵实。
12、给水管可采用PP-R管、铜管等。
13、暗敷给水管道必须严格检查所有连接部位是否安装紧密、牢固，走向正确，再做水压试验，试水一段时间后方可隐埋。
试压指数一般为0.8mpa-1.0mpa之间适宜。
14、排水管横向管道应有一定的坡度，承插口连接严密，确保无渗漏。
固定管道的支架、吊卡间距合理、牢固。
15、卫生器具的安装位置应准确，支、托架安装平整、牢固。
地漏应安装在地面的最低点，且凹入地面5mm。
建筑水暖施工识图の基础知识
建筑水暖施工识图の基础知识一、给水工程（一）室外给水系统的分类1.以地面水为水源的给水系统2.以地下水为水源的给水系统（二）室外给水系统形式：直流给水系统、循环给水系统、循序给水系统（三）室内给水系统分类：生活、生产、消防（四）室内给水系统组成：引入管、水表、管路、给水附件、升压贮水设备、室内消防设备（五）室内给水系统压力组成：H＝H1+H2+H3+H4H1＝引入管与最不利环路、最不利点的标高差H2＝沿程和局部阻力H3＝水表阻力H4＝出水水头（采暖循环泵只克服沿程和局部阻力，扬程35-40m）（六）室内给水方式1. 简单给水方式2.设置水箱给水方式3.设置水泵给水方式4.设置水池、水泵、水箱给水方式5.分区给水方式6.气压给水方式7.变频给水方式（七）室内给水系统管路图式：上分、中分、下分（八）室内给水敷设方式：明装、安装（注：埋墙的镀锌钢管应做防腐）二、排水工程（一）污水及分类：生活、生产、雨雪水（二）排水体制：合流、分流（三）排水系统组成：室外、室内三、供暖工程（一）供暖系统分类1. 按使用热媒不同：热水、蒸汽、热风2.按循环动力分：机械、自然3.按供回水方式分：单管、双管4.按供暖范围分：局部、集中、区域（二）热水供暖系统的基本形式1.上供下回双管2.下供上回双管3.垂直单管：顺序式、跨越式、可调节顺序式、倒流式4.单一双管系统5.水平单管系统6.分区供暖7.同程、异程（三）供暖系统主要设备1.膨胀水箱：（循含泵吸入口）定压、排气、容纳膨胀水、信号作用2.集气罐3.伸缩器：（高层使用）波纹伸缩器、套筒伸缩器、自然胀力伸缩器四、通风与空调（一）空调分类1.按空气处理设备的设置分：集中系统：空调机组直接供给各个房间半集中系统：水冷机组—新风机组／风机盘管全分散系统：水冷机组—风机盘管2.按负担室内负荷所用的介质种类分：全空气系统、全水系统、空气-水系统、冷剂系统3.根据集中式空调处理空气来源分：封闭式、直流式、混合式4.根据分部分：空调风系统、空调水系统、净化空调系统、制冷设备系统、水冷机组、冷却塔（二）主要设备；空调机组、新风机组、风机盘管（三）通风系统：1.送排风系统：人防、地下室、车库（钢板、玻璃钢）2.防排烟系统（钢板、玻璃钢、结构风道）3.除尘系统五、锅炉分类及型号表示方法（一）分类1.按用途分：工业、供暖、电站、机车2.按提供载热介质分：蒸汽、热水3.按结构分：火管、水管、水火管混合4.按燃料分：燃煤、燃油、燃气5.按燃烧方式分：手烧和机械6.按整装方式分：快装、组装、散装（二）型号表示方法。
水电安装基础知识大全[工程类文档]
![水电安装基础知识大全[工程类文档]](https://img.taocdn.com/s3/m/baaf033608a1284ac950436f.png)
水电安装基础知识大全[工程类精选文档]本文内容极具参照价值,如若实用,请打赏支持,感谢!1、施工前的施工图施工前必定要有电气（强电、弱电）、给排水设计施工图。
2、禁止导线外露禁止将导线无任何保护地直接敷设在墙内、地坪内、地板下或天棚上。
3、布线线管要划分不一样电压，不一样回路，不一样信号的线路禁止穿在同一穿线管内。
4、灯具的安装应在油漆达成后进行在砖混构造上安装灯具，禁止使用木楔，应用吊钩、螺栓或膨胀螺栓等。
固定灯具的螺栓（或螺钉）不该少于2个。
灯具不得安装在可燃构件上。
5、灯和电气设施的开关安装灯和电气设施的开关务必安装在相线上（即控制相线），不然开关掉后，灯关及电气设施上仍带电，易惹起触电事件。
6、用电系统有两种保护方式接地保护和接零保护，我国当前一般采纳的是接地保护方式。
注意，同一系统中，禁止同时采纳两种保护方式，不然会造成安全事故。
7、禁止在床头使用挪动开关假如灯具是使用螺口灯头，则螺口灯头的中心簧舌应接控制相线。
8、接口处的保护各线路接口处应圆滑、连板连策应坚固。
电源进线盒接口盒部位应加保护圈（锁紧螺母）保护。
9、穿线管弯头弧度为了未来导线的更新和保护，埋在墙、地下或天棚的穿线管，其转弯处弯头的弧度（即冷弯半径）应是穿线管直径的5~10倍。
10、禁止在穿线管内连结导线禁止在穿线管内连结导线，即若导线长度不够需接长时，导线的接头处不可以在穿线管内，一般应在开关、插座、灯头盒等接线盒内接线。
11、穿线管的选择穿线管应选择必定的大小（粗细），不只要能使导线穿得进，并且要留有足够的缝隙，使导线在经过大电流时产生的热量能发散掉。
一般导线的截面积与穿线管截面积之比为1/3~1/2。
禁止导线把穿线管堵实。
12、给水管可采纳PP-R管、铜管。
13、给水管检查暗敷给水管道一定严格检查全部连结部位能否安装密切、坚固，走向正确，再做水压试验，试水一段时间后方可隐埋。
试压指数一般为之间适合。
14、排水管安装注意点排水管横向管道应有必定的坡度，承插口连结严实，保证无渗漏。
水电安装基础知识

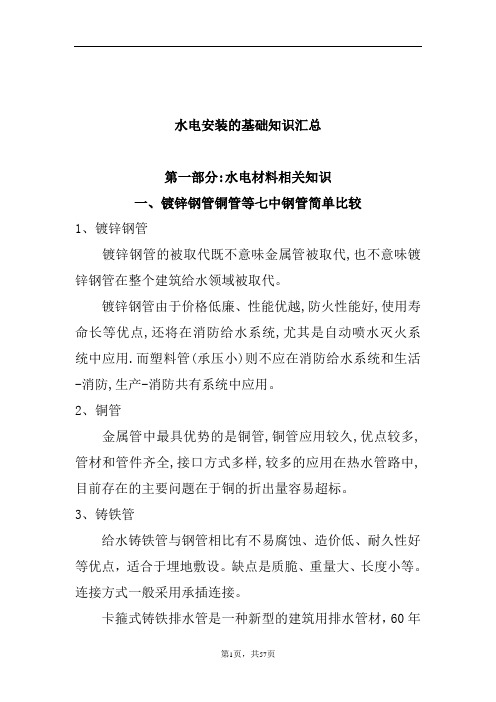

水电安装的基础知识汇总第一部分:水电材料相关知识一、镀锌钢管铜管等七中钢管简单比较1、镀锌钢管镀锌钢管的被取代既不意味金属管被取代,也不意味镀锌钢管在整个建筑给水领域被取代。
镀锌钢管由于价格低廉、性能优越,防火性能好,使用寿命长等优点,还将在消防给水系统,尤其是自动喷水灭火系统中应用.而塑料管(承压小)则不应在消防给水系统和生活-消防,生产-消防共有系统中应用。
2、铜管金属管中最具优势的是铜管,铜管应用较久,优点较多,管材和管件齐全,接口方式多样,较多的应用在热水管路中,目前存在的主要问题在于铜的折出量容易超标。
3、铸铁管给水铸铁管与钢管相比有不易腐蚀、造价低、耐久性好等优点，适合于埋地敷设。
缺点是质脆、重量大、长度小等。
连接方式一般采用承插连接。
卡箍式铸铁排水管是一种新型的建筑用排水管材，60年代开始进入国际市场，经过几十年的推广和应用，这种管材已得到国际上的普遍认可。
这种管材与传统的承插式铸铁排水管道相比有许多优点，是一种更新换代产品，但由于这种管材及配件价格相对较贵，所以在国内一直未能得到普及推广。
4、不锈钢管也受到工程技术人员的青睐,有关方面正从减少壁厚,降低价格方面着手,以利于推广。
5、铝合金管是铝厂向给排水行业推出的新品种。
6、镀镍钢管是和镀锌钢管性质最近,而耐腐蚀性能远远超过镀锌钢管的新颖管材,在解决了降低镀层费用和管材断口处施工现场上镍工艺后,有望在一定范围内得到采用。
7、涂塑钢管则是在金属管材中前景看好的一种管材,且管道布置和敷设、接口方式和施工安装均与镀锌钢管相同,是这种管材最容易被接受。
由于其涂层薄、价格低,也最容易被推广。
二、钢管给排水管材的种类以及优点比较钢管分为焊接钢管和无缝钢管。
焊接钢管分为螺旋缝焊和直焊钢管。
螺旋缝焊钢管分为自动埋弧焊接钢管和高频焊接钢管，直焊钢管又分为普通直焊钢管和不锈焊接钢管。
无缝钢管按制造方法分为热轧管和冷轧( 拔)管，其精度分为普通和高级两种。
水电安装维修知识点
水电安装维修知识点在我们的日常生活中，水电安装维修是一个非常重要的领域。
无论是住宅、商业还是工业建筑，都需要水电系统的支持。
本文将介绍一些关于水电安装维修的知识点，以帮助读者对于该领域有更深入的了解。
一、电气安装知识点1. 电线与电缆：常见的电线和电缆有铜芯电线和铝芯电线，它们分别用于不同的场合。
铝芯电线比铜芯电线价格低廉，但导电性较差，容易发热。
因此，在家庭住宅的电气安装中，一般建议选择铜芯电线。
2. 隐藏线槽：为了使室内外电线更美观，一些电气线路会采用隐藏线槽的方式进行布置。
隐藏线槽可以将电线置于墙壁或地板内部，减少电线的暴露。
但在安装时需要注意预留检修孔，以方便今后的维护。
3. 断路器：断路器作为电路的保险丝，可以在电流过大或电路发生故障时自动切断电源，以保护电气设备和人身安全。
按照负载电流的不同，我们可以选择合适的断路容量。
4. 接地保护：接地是电气安装中非常重要的一环，它可以将设备和线路的电势连接到地面上，以防止电流泄漏和触电事故的发生。
常见的接地方法有直接接地和冲击接地两种。
二、给水安装知识点1. 给水管道材料：常见的给水管道材料有铸铁管、不锈钢管和塑料管。
铸铁管耐压性能好，适用于大型建筑；不锈钢管具有良好的耐腐蚀性能和寿命；塑料管具有质轻、施工方便的特点，适用于一些中小型建筑。
2. 给水设备的选择：在给水系统中，水泵是重要的一部分。
选择合适的水泵要考虑到流量、扬程和工作环境等因素。
此外，还需注意给水设备的维护和定期检查，以确保其正常运行。
3. 防水措施：在给水安装中，防水措施是至关重要的。
为了避免漏水和水平面上升，我们需要采取相应的防水措施，如使用防水胶带、涂抹防水涂料等。
三、排水安装知识点1. 排水管道材料：常见的排水管道材料有铸铁管、塑料管和陶瓷管。
铸铁管具有耐腐蚀性好、密封性能强的特点；塑料管轻便、安装方便；陶瓷管具有优异的耐高温特性，适用于某些特殊场合。
2. 排水系统的设计：排水系统的设计要考虑到排水量和施工条件等因素，以保证排水的顺畅和稳定。
水电安装基础知识资料
水电安装基础知识2、严禁将导线无任何保护地直接敷设在墙内、地坪内、地板下或天棚上。
3、不同电压，不同回路，不同信号的线路严禁穿在同一穿线管内。
4、灯具的安装应在油漆完成后进行。
在砖混结构上安装灯具，严禁使用木楔，应用吊钩、螺栓或膨胀螺栓等。
固定灯具的螺栓(或螺钉)不应少于2个。
灯具不得安装在可燃构件上。
5、灯和电气设备的开关务必安装在“相线”上(即控制相线)，否则开关掉后，灯关及电气设备上仍带电，易引起触电事件。
6、用电系统有两种保护方式：接地保护和接零保护，我国目前一般采取的是接地保护方式。
注意，同一系统中，严禁同时采取两种保护方式，否则会造成安全事故。
7、禁止在床头使用移动开关。
如果灯具是使用螺口灯头，则螺口灯头的中心簧舌应接控制相线。
8、各线路接口处应光滑、连板连接应牢固。
电源进线盒接口盒部位应加保护圈(锁紧螺母)保护。
9、为了将来导线的更新和维护，埋在墙、地下或天棚的穿线管，其转弯处弯头的弧度(即冷弯半径)应是穿线管直径的5~10倍。
10、禁止在穿线管内连接导线，即若导线长度不够需接长时，导线的接头处不能在穿线管内，一般应在开关、插座、灯头盒等接线盒内接线。
11、穿线管应选择一定的大小(粗细)，不但要能使导线穿得进，而且要留有足够的空隙，使导线在通过大电流时产生的热量能散发掉。
一般导线的截面积与穿线管截面积之比为1/3~1/2。
严禁导线把穿线管堵实。
12、给水管可采用PP-R管、铜管等。
13、暗敷给水管道必须严格检查所有连接部位是否安装紧密、牢固，走向正确，再做水压试验，试水一段时间后方可隐埋。
试压指数一般为0.8mpa-1.0mpa 之间适宜。
14、排水管横向管道应有一定的坡度，承插口连接严密，确保无渗漏。
固定管道的支架、吊卡间距合理、牢固。
15、卫生器具的安装位置应准确，支、托架安装平整、牢固。
地漏应安装在地面的最低点，且凹入地面5mm。
坐便器与地面或管口的连接密封用油泥或硅胶，不宜使用水泥，水泥会膨胀造成坐便器底部裂缝损坏。
水电工入门基础知识
水电工入门基础知识
1 一般来说
水电工是一个职业，指安装和修理家庭、商业或工业水、气和电
水系统的相关设备的人员。
他们负责安装、修理和更新电力、水下和
气体的水理设备，如水管、管道、街道灯、排水系统和空调系统。
2 水电工入门基础知识
水电工需要具备一定的基础知识和技能，在此基础上持续完善自
身的技能及实践经验。
具体而言，水电工应该掌握基本的电气安全知识、电力系统、水管安装和替换、管道活紧装、水量调节与测量等方
面的知识，以应对不同场合的实际情况做出正确的处理及准确的操作。
3 水电工注意事项
1. 水电工需要严格遵守安全规则和操作规范，以免造成受害者伤
害或财产损失.
2. 在安装维护过程中，水电工需要正确使用相关的工具，如电一果、钳子、螺丝刀、锉刀、钻头、锯子等，使用前要检查是否完好，
并严格遵守操作方法.
3. 在安装和拆卸过程中，要确保电路是正确的，并重视电路的绝
缘问题，避免发生电压泄露、触电等安全事故.
4. 检查水暖设备是否有破损，如管段漏水、蓄水池存在裂缝、水
流量故障、加热器故障等，要及时安装和维护，以保证其正常运行.
5. 尽可能使管道管路、电路布线、个别及全体技术特性满足设备性能要求，并确保管路图标准、省力线路、易于维修等安装要求.
4 总结
总之，作为一名水电工，要掌握基础理论知识，在安装和维护工作中要小心谨慎，严格遵守安全法规，在维护过程中优先保证设备正常运行，使水、电、气三种能源有效节约，为社会发展做出贡献。
水电工基础知识
水电工基础知识嘿，朋友们！今天咱来聊聊水电工基础知识，这可真是门大学问呢！你想想看，电就像个调皮的小精灵，看不见摸不着，但又无处不在。
水呢，就像个温柔的伙伴，要是没处理好，也能给咱惹出大麻烦哟！先说电吧，那电线就像一条条小路，电流就在这些小路上欢快地跑着。
咱得知道哪些路能走，哪些路不能走，不然“小精灵”发起脾气来可不得了。
就好比你总不能把火线和零线瞎接一通吧，那不是找刺激嘛！还有那些开关、插座啥的，就像是控制小精灵的小机关，得安装得稳稳当当的。
再说说水，水管就像人体的血管一样，把水输送到各个地方。
要是水管漏了，那不就跟人血管破了一样嘛，得赶紧修好呀！水龙头也是很重要的，质量不好的水龙头，那不是滴滴答答烦死个人嘛！你知道吗，我之前就遇到过一个水电小麻烦。
家里的电灯突然一闪一闪的，可把我吓坏了。
我就琢磨着，这是咋回事呢？后来才发现，原来是有个灯泡松了。
你说这多简单的事儿呀，我还以为是多大的问题呢！这就像人生路上的小坎坷，看着吓人，其实解决起来也不难嘛。
水电工的活儿呀，得细心，就跟绣花似的。
一点点小差错都可能带来大问题。
比如说接电线的时候，螺丝没拧紧，那以后说不定啥时候就出故障啦。
还有安装水管的时候，密封没做好，那水不就到处跑啦？咱普通人虽然不是专业水电工，但多了解点基础知识总是没错的。
万一哪天遇到点小问题，咱自己也能试着解决解决呀，省得等师傅来等得心急火燎的。
而且，这也能让咱更懂得珍惜水电资源呀，知道它们来得不容易。
总之呢，水电工基础知识就像是生活中的一把钥匙，能帮我们打开方便之门。
让我们和电这个小精灵、水这个温柔伙伴和谐相处，把生活过得更加顺顺利利的。
大家可别小瞧了这些知识哟，说不定啥时候就能派上大用场呢！你说是不是呀？。
水电安装基础知识大全
水电安装基础知识介绍下水电部分组成电气强电、弱电主要是电气装置、布线系统和用电设备、防雷接地系统；电气装置：指变压器、高低压配电柜及控制设备；布线系统：电线、电缆、桥架、线槽和导管；用电设备：发动机、电加热器、照明及灯具等；防雷接地系统：接闪器避雷针、避雷网、避雷带接地电阻测试点；弱电系统：电视信号工程、通信工程、智能消防工程、音响工程、综合布线工程电视信号工程：电视监控系统,有线电视；通信工程：数据计算机网络语音电话；智能消防工程：火灾自动报警工程音响工程；背景音乐广播综合布线工程；主要用于计算机网络给排水系统：生活给水系统、生活排水系统、雨水系统、消火栓系统、喷淋系统、喷雾系统；讲一下简单的水电部份1、基础部分的强电：2、客厅：主灯、射灯、灯带、电视插座、闭路线插座、DVD音响等插座、空调柜机插座、电话插、其他电器插座;3、餐厅：冰箱、饮水机、火锅插座、主灯、射灯等; 卧室：网线、电话线、电视线、电视插座、双控主灯、床头柜插座手机充电、台灯用; 书房：网线、电话线、闭路线广电宽带ADSL及看电视用卫生间：既热型热水器插座、电热水器插座、插座带开关面池旁、控制镜前灯及电吹风的插座、浴霸的开关; 厨房：油烟机、电饭锅、灶带电型、消毒柜、纯净水机、电磁炉、微波炉、主灯;基本的弱电：最基本的：所有房间的电视线,可以串连;书房的网线,最好星型布线;使用电话线的越来越少,除非上网用,一般用网线代替即可用宽带也可用电话线智能化弱线：家庭局域网系统：可以满足每个房间同时上网,可以用电视机做显示器,甚至作为一台独立的电脑使用;家庭影音系统：客厅环绕立体声声道,每个房间的背景音乐,可以单独控制,可以自由选择音源,支持耳机;安防系统：智能防盗、燃气泄露报警、紧急报警等;远程遥控：通过手机遥控家里的热水器、电饭锅、窗户等;智能灯光系统：通过遥控器可以控制家里所有的电器、灯光、包括窗帘,根据需要自动选择合适的灯光等;4、在施工中需要注意的问题1、严禁将导线无任何保护地直接敷设在墙内、地坪内、地板下或天棚上;2、不同电压,不同回路,不同信号的线路严禁穿在同一穿线管内;3、灯具的安装应在油漆完成后进行;在砖混结构上安装灯具,严禁使用木楔,应用吊钩、螺栓或膨胀螺栓等;固定灯具的螺栓或螺钉不应少于2个;4、灯具不得安装在可燃构件上;5、灯和电气设备的开关务必安装在“相线”上即控制相线,否则开关掉后,灯关及电气设备上仍带电,易引起触电事件;6、用电系统有两种保护方式：接地保护和接零保护,我国目前一般采取的是接地保护方式;注意,同一系统中,严禁同时采取两种保护方式,否则会造成安全事故;7、禁止在床头使用移动开关;如果灯具是使用螺口灯头,则螺口灯头的中心簧舌应接控制相线;8、各线路接口处应光滑、连板连接应牢固;电源进线盒接口盒部位应加保护圈锁紧螺母保护;9、为了将来导线的更新和维护,埋在墙、地下或天棚的穿线管,其转弯处弯头的弧度即冷弯半径应是穿线管直径的5~10倍;10、禁止在穿线管内连接导线,即若导线长度不够需接长时,导线的接头处不能在穿线管内,一般应在开关、插座、灯头盒等接线盒内接线;11、穿线管应选择一定的大小粗细,不但要能使导线穿得进,而且要留有足够的空隙,使导线在通过大电流时产生的热量能散发掉;一般导线的截面积与穿线管截面积之比为1/3~1;严禁导线把穿线管堵实;和我们下面的图3是一样的;12、给水管可采用PP-R管、铜管等;13、暗敷给水管道必须严格检查所有连接部位是否安装紧密、牢固,走向正确,再做水压试验,试水一段时间后方可隐埋;试压指数一般为－之间适宜;14、排水管横向管道应有一定的坡度,承插口连接严密,确保无渗漏;固定管道的支架、吊卡间距合理、牢固;15、卫生器具的安装位置应准确,支、托架安装平整、牢固;地漏应安装在地面的最低点,且凹入地面5mm;坐便器与地面或管口的连接密封用油泥或硅胶,不宜使用水泥,水泥会膨胀造成坐便器底部裂缝损坏;16、冷、热水龙头中的热水龙头应安装在左侧;电热水器应有接地保护装置,初用时应排除胆内空气,注满水后方可通电启动;17、电路改造设计与智能家居设计：下面图的11图一样18、为了方便,一般是火线为红色、控制线为黄色、零线为蓝色、地线为黄绿双色线;19、布线要遵循的原则：布线原则1：强弱电的间距要在20---50公分;布线原则2：强弱电更不能同穿一根管内布线原则3：管内导线总截面面积要小于保护管截面面积的40%,比如20管内最多穿4根平方的线,布线原则4：长距离的线管尽量用整管,布线原则5：线管如果需要连接,要用接头,接头和管要用胶粘好布线原则6：如果有线管在地面上,应立即保护起来,防止踩裂,影响以后的检修布线原则7：当布线长度超过15米或中间有3个弯曲时,在中间应该加装一个接线盒,因为拆装电线时,太长或弯曲多了,线从穿线管过不去;布线原则：空调插座安装应离地2米以上,电线线路要和煤气管道相距40公分以上布线原则9：空调插座安装应离地米至2米布线原则10：插座安装应离地30公分高度布线原则11：开关、插座面对面板,应该左零右火布线原则12：家庭装修中,电线只能并头连接,绝对不是我们平时随便一接就OK那么简单布线原则13：接头处采用按压接线法,必须要结实牢固布线原则14：接好的线,要立即用绝缘胶布包好布线原则15：你家装修过程中,如果确定了火线、零线、地线的颜色,那么任何时候,颜色都不能用混了;布线原则16分组布线布线原则17：完工交电路图,以后要检修或墙面修整或在墙上打钉子,防止电线被打坏;水的规范施工原则－－给水一、给水施工原则施工原则1：水管最好走顶不走地,因为水管安装在地上,要承受瓷砖和人在上面的压力,有踩裂水管的危险;另外,走顶的好处在于检修方便;就是工价很高的,一般人不采用;施工原则2：开槽深度,冷水埋管后的批灰层要大于1厘米,热水埋管后的批灰层要大于厘米施工原则3：冷热水管要遵循左热右冷,上热下冷的原则中对中15公分施工原则4：施工原则5：封槽前,要用管卡固定,冷水管卡间距不大于60厘米,热水管卡间距不大于25厘米施工原则6：水平管道管卡的间距,冷水管卡间距不大于60厘米,热水管卡间距不大于25厘米施工原则7：冷热水管管头的高度应在同一个水平面上;施工原则8：水管安装好后,应立即用管堵把管头堵好,如果有杂物掉进去,那就有麻烦了施工原则9：水管安装完成了,千万不要忘记打压测试啊,打压测试就是为了检测所安装的水管有没有渗水或漏水现象,只有经过打压测试,才能放心封槽;施工原则10：打压测试时,打压机的压力一定要达到以上,等待20－30分钟以上,如果压力表的指针位置没有变化,就说明所安装的水管是密封的,可以放心封槽了施工原则11：下水管虽然没有压力,也要放水检查,仔细检查是否有漏水或渗水现象水施工中如果有渗水现象,哪怕很微弱,也一定要坚持返工,绝对不能含糊20、主料的介绍：21、电线：有平方管,一般用在照明、普通插座上;4平方线用在空调线上和厨房里因为厨房的电器比较多;还有护套线两根线外面再有层绝缘皮的那种：一般在顶面走线时使用,因为顶面不能开槽;吊顶内走线还是用PVC管加铜芯线22、PVC管：有两种,一种为硬质的管,一种为软管PVC阻燃管;软管一般用在吊顶上,现在大多装饰公司不再使用软管,因为不能来回抽线;关于PVC硬管,也分为三种重型、中型、轻型,重型管一般用在现浇混凝土里,因为需要用震动棒等工具,重型管可以经得起压力;在家庭装饰布线来说：一般轻型管就满足要求了; 23、质量要求：硬质PVC管也不能太软,验收的时候用手捏一下,看能不能捏扁,能捏扁的管在地面走线时,容易被人走来走去把线管踩扁;电路改造用料：电线、线管、螺接、直接、窝簧、分线盒、底盒、电工胶布等;24、水电材料的要求PP-R 管25、水管的分类：26、1、普通pp-r：热熔管材,现在大多装饰普遍使用的管材;经济实惠、施工方便,可走暗管,寿命长等特点;27、推荐材料：金德、金牛、伟星、、28、水路改造的高度及各区域的设计：29、各出水口的高度要求：根据业主的要求还可适当调整30、台盆：50～40 CM31、淋浴器：120 CM根据业主的身高适当调整32、马桶：20～30 CM33、洗衣机：110 CM左右;34、电热水器：170 CM35、燃气热水器：130～140CM36、各个区域的设计：37、阀门最好留在橱柜下方或台式面池里,方便使用又不影响美观;38、厨房：洗菜池冷热水、纯净水进出水、燃气热水器的进出水;39、卫生间：淋浴、拖把池、面池、马桶;40、主卧卫生间：面池用既热型的热水器、淋浴热水可以从厨房引来、还有马桶等; 洗衣间：有个上水,有个下水;41、施工工艺：42、 1、弹线,确定各开关、电器具位置、布线方式及走向;43、 2、切割线槽必须横平竖直,线管入墙深度必须要留砂浆抹灰空间3㎜—5㎜,切割墙面容易炸裂,切割后要粘贴,做湿水并打毛;若切割空心砖则不宜太深; 44、 3、暗盒安装高度：开关—1400㎜；普通插座—300㎜；空调柜机同普插、热水器—1800㎜；厨房普通插座—1300㎜专用插座根据实情决定;45、 4、布线必须套PVC阻燃管,管内配线截面积不大于40%,强弱电必须分管配线,套管转角必须用弯管器弯角;线管必须用锁扣入盒,强弱电间距200㎜;管线应固定牢靠,所有电线必须套管减力墙梁柱可使用其他线管;46、 5、大功率家用电器应单独排列;普插线路、照明线路、空调线路要分开空开控制,暗盒里的每路线应留线头200㎜;47、 6、灯具安装的必须牢固,筒灯、射灯必须盖住开孔;开关、插座面板必须方正贴墙无缝;7、普通照明电路线径㎜多股、单股均可,空调、浴霸等大功率电器线径4㎜;8、套管配线颜色分明,无接头相线为红色、零线为黑色、地线为双色线,插座右相线、左零线、中地线;口令左零有火9、电气用具、开关、插座应距燃气管具、热水管具500㎜以上;10、大型吊灯必须用膨胀螺栓固定;11、导线间和导线对地间电阻必须大Ω;12、原则上三室两厅不得超过400m管线,复式楼不得超过600m管线,每平方米不得超过4m线管按使用面积计算;13、浴室内所有插座必须用防水插座;14、一般对进户配电箱不进行任何改动,若需要改动,请业主与物业直接沟通;水电安装：水电安装是家装至关重要的隐患问题,所以在施工中千万不要怕麻烦;1、水管管路开槽：施工方法、先弹线,再开槽;管路开槽按要求必须是平行线与垂直线如有水电施工图的对照施工图更好;须平行走线的管路一律控制在60-90厘米高从地面算起,有水龙头的管路必须垂直;深度控制在4厘米;线槽开好后施工负责人记好开槽管路尺寸、位置;方便以后洁具安装时知道管路的位置;2、水路管道安装：用材要求、PPR管、铝塑管;三年前大多数用户买铝塑管,这两年用PPR管用户的比较多;管道又分冷水管与热水管专用;暗藏管道杜绝使用镀锌铁管;首先,通过施工图施工人员与业主商量水域位置与使用功能;安排水电师傅排放安装好所有的水龙头及用水位置;如有施工图可根据施工图安排放置;施工图水路功能久缺不到位的,和业主沟通增加水路使用功能;3、水路管道检查：水路管道检查至关重要,这相关以后的水路安全隐患问题;我们通常用试压的方法做管道检查;试压是管道检查渗漏的方法之一,先用赌头将所有内丝赌死;用压力表打压家装一般12个压试水;打压之后检查所有管道所有接头;第二种方法就是上了赌头之后,打开水闸二天二夜,第三天检查所有接头;本人一般采取前面那种方法;4、二次防水：水路管道安装之后,用水泥沙子混合封好卫生间所有线槽;等线槽和地面填渣干后,再次清洗地面与墙面,墙地面水份干了即可做防水,墙面防水最好作一米高;如果厨卫墙背面有家具的墙面,必须做满墙;起到家具防潮作用;地面须填渣的,必须做好防水后填渣;填渣10厘米以上的用水泥沙子干混填渣;做二次防水地面和墙面要一起做;在此肯定有朋友要问我,地面进场时已做了一次防水,为什么现在又要做一次;地面做的在水在水电施工时防水表皮已遭破坏,所以必须和墙面一起再做一次;进场第一次做防水是为了能够确定地面不会漏水;管道安装好之后墙地面再做一次,使地面和墙面能够更有效的防水保障;5、电线线路开槽：施工负责人在与业主商量好用电功能与要求之后,与电工师傅交底,弹好平行与垂直线开槽;放好开关插座底盒;插座类距地面40厘米开槽,挂式空调插座距地面米开槽,开关距地面—米开槽;开关插座底合安装要弹水平线开槽;厨卫间须根据设计的使用功能进行弹线开槽;6、电线电路布线：用材要求、—6平米以上铜芯线、16mm以上线管;布线要求：大部分电工师傅在电路布线中,没有考虑将强电与弱电,开关、空调插座与电器插座分开走线;所以开槽也节省了大批工序;强电与弱电的要求布线在最底限度下相隔30厘米,空调插座专用6平米以上的电线分组,电器插座专用4平米分组,开关平米以上专用分组;空调线组距地面2米以上走线;电器线组地面走线,开关及照明灯线组墙顶面走线;开关插座底合安装时必须水平垂直,这样使后面的面板安装会更平整;厨房的开关插座须根据厨柜设计的使用功能来布置安装;所有电线路布置好之后,施工负责人记好线路的布置及排放尺寸,这样方便后期各类家居饰品安装水改造工程1根据业主要求,应尽量暗埋;符合规定和设计要求;龙头、、等必须包扎保护,根据情况尽量避免使用;新旧,下水孔必须妥善处理,严防下水被堵;2应、铺设牢固,符合要求,开关、龙头安装平正,使用灵活方便,明管在完工前必须刷或;3管外径在25mm以下的安装,管道在转角、、或及管道终端的100mm处应设,管卡安装必须牢固;管道采用在其连接处应有外露螺纹,进管必须五牙以上;安装完毕应及时用管卡固定,管材与或之间不得有松动;4水管安装不得靠近电源,水管与燃的间距建议不小于50mm.5上的混合龙头的左右位置装在浴盆中间先确定浴缸尺寸,龙头为浴缸上口150-200㎜,面向龙头,左热右冷;坐便器的进水龙头尽量安置在能被坐便器挡住视线的地方;安装牢固平稳,;地漏安装平整、低于地面;6洗面盆的冷热水进水龙头为500-550㎜,立柱盆的下水管安装在立柱内;安装高度地面至器具边缘坐便器470-510；800；800；盆360；浴盆500-550,安装坐便器下水时,应事先了解坐便器的是前下水还是后下水,以确定下水管的离墙距离;7安装浴缸前应检查防水是否完整,如无防水或防水被破坏,防水应重做;防水应高出地面250㎜以上,浴缸处应高出浴缸250㎜.防水完成后,应关水24小时不渗漏后,方能进行下道工序;防水完成,在铺贴前应做一遍20厚,并作3‰坡度;卫生洁具排水管径：浴盆为59管；坐便器100；40-50.卫生洁具下水管安装最小坡度3‰;8厨房洗涤盆处进水口离地高度为450㎜,严禁移动气表;安装进出水时,进水的阀门和进气的阀门一定要注意区分,严禁错装,热水器应作到排气管道畅通,并必须排到室外;9进水管、煤气管、下水管安装接头严密,采用麻丝,连接后清理干净;冷热水管暗埋接头不得使用;、架等物件的安装位置应与客户一起确定;10水管安装完后应试压标准为：,～,保持压力十分钟无泄露,气压不下降方为合格,下水管道应检查是否漏水,气管应通气检查是否漏气用肥皂液涂抹检查,在检查完毕后才能用水泥填补,坐便器、洗脸盆台、洗菜盆等出墙管件均应安装三角后方能接用水器;11安装厨、卫管道时,管道在出墙处的尺寸应考虑到贴好后的最后尺寸,即预先考虑墙砖的厚度;设计水管时应考虑的用水龙头安装位置,下水的布置;同时注意洗衣机位置是否合适,塑的切割必须使用专用器具,在安装过程中不得损伤,如有损伤,无论漏不漏水必须更换;12如不带,可考虑改装为带存水弯蹲便器;改造厨房合理考虑地漏位置;13冷热水管上下平行安装时,热水管应在上方；安装混合龙头时,热水应在面向的左边;不得私自改动;14卫生洁具安装完成后,应通水试验,以使用正常为合格注意检查管道接头、坐便器有无渗漏;在完工前应将所有龙头的滤网清洁一次;安装装饰件、注意观察开关、管道位置,防止损伤墙体内的管道;。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章管道施工图识读
1.设计规范要求，暖气支管不得小于DN20。
2.保温常规做法――给水：防结露保温，热水：保温，消防：不保温，冷冻水：连阀门都需保温，冷却水：按设计要求，未要求可以不作。
一般吊顶里的管道均需保温。
给水：暗敷防结露保温；明敷穿越门厅、卧室和客厅过门处必须做防结露保温。
排水：暗敷做防结露保温；明敷公共厕所座便上反水弯必须做。
管井里除消防、喷洒管道管道外均做保温。
3. 镀锌钢管连接方式：《DN100丝接，>DN100可焊接（需防腐），可法兰焊接（需二次镀锌），少量可丝扣法兰连接。
4.管道外皮距墙距离为25-50mm。
5.采暖干管接立管时，当立管直线管段<15m时，采用2个90。
弯头，当直线管段>15m时采用3个90。
弯头。
6.施工时，排水管宁高勿低，地漏宁低勿高。
7. 标高规定：室内管道一般为管中，室外管道排水为管内底，给水为管顶。
8.暖气片中应与窗同轴。
9.闸阀：开关作用，阻力系数0.5；截止阀：调节开关作用，阻力系数19。
10.补偿器分为：自然补偿，方型胀力，弯头，波纹补偿器，套筒补偿器，球型胀力，角质胀力。
11. 集气罐：干管末端，其管径为末端管道直径的4-6倍。
膨胀水箱：稳压、排气、容纳膨胀水、信号作用。
气压罐：稳压、排气。
膨胀水箱共五根管道：膨胀管、循环管、溢水管、排污管、信号管。
集气罐安装位置：管道接口距集气罐上端2/3，距下端1/3。
12.按照标准图集，掌握热媒入口情况。
13. PP-R管可以套用铝塑复合管或给水U-PVC管道定额。
14. （1）刚性防水套管：Ⅰ型防水套管，Ⅱ型防水套管，Ⅲ型防水套管
Ⅰ型防水套管适用于铸铁管和非金属管；Ⅱ型防水套管适用于钢管；Ⅲ型防水套管适用于钢管预埋，将翼环直接含在钢管上。
（2）柔性防水套管一般适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物。
一般管道穿外墙的管道加防水套管。
穿水池的管道采用柔性防水套管。
若室外水位高采用柔性防水套管，若室外水位低采用刚性防水套管。
15. 一般水表管径比管道管径小一号。
16. 给水支管上凡是接两个以上供水点，支管均加活接头和法兰。
若支管接水表除外。
17. 规定：洗脸盆（洗菜盆）上边缘距地800mm.
水嘴距脸盆上边缘200mm.
拖布池水嘴距拖布池上边缘300mm
座便给水距地250mm
脸盆给水距地450mm
18. 立管出地面时必须加阀门和活接头。
19. 消火栓：单栓 DN65 规范：栓口向外，不应安装在门轴侧
双栓 DN65或DN50 消火栓箱厚度》240mm ，栓口中心距地
单栓+自救卷盘 1.1m
20. 水表的安装：住宅 ：阀门+水表
公共建筑 ：阀门+水表+阀门
室外 ：阀门+水表+阀门+泄水阀+减震等
21. 清扫口：接来两个及两个以上的卫生器具支管上应加清扫口，若有地漏可以不加。
立管检查口：最底层和最高层必须设置，每隔一至二层设置。
干管长度穿越几个房间每隔8-12m 时应加清扫口或检查口。
22. 立管变径必须采用大小头，支管可以采用补心，如接水表变径。
23. 排水管道弯头三通的选用：
横管与立管应采用90度斜三通或四通
横管与横管应采用45度三通或四通
立管与排水干管（如出户管）应用2个45度弯头或半径大于4倍D。
