2001款奥迪A4主保险装置、接线板、继电器座、保险丝夹位置图(可编辑)
奥迪A6第23章全车电气线路图1
第二十三章一汽奥迪A6（中国2000型）轿车全车线路图一、大体装备（从2000年车型起）(1)熔丝支架、微型中央电器盒、13孔继电器盘（图23-1）。
熔丝支架：(a) 微型中央电器盒：(b)13孔继电器盘：(c)熔丝颜色：30A-绿色25A-白色20A-黄色15A-蓝色10A-红色棕色5A-米色熔丝支架上的熔丝从23号位置开始，在电路图上标有号码223，依次类推。
断电器布局：1-双音喇叭继电器（J4）2-×触点卸荷继电器（J59）4-燃油泵继电器（J17）5-清洗刮水自动间歇继电器（J31）6-清洗刮水自动间歇继电器（J31）继电器布局：4-起动锁止继电器（J207）图23-1 熔丝支架、微型中央电器盒、13孔继电器盘(2)接地址（图23-2）。
ws=白色sw=黑色ro=红色br=棕色gn=绿色bi=蓝色gr=灰色li=紫色ge=黄色3-地线，发动机-车身12-接地点，发动机舱左侧13-接地点，发动机舱右侧43-接地点，右侧A柱，下部44-接地点，左侧A柱，下部81-拉地连接1，在仪表板线束内85-接地连接1，在发动机舱线束内86-接地连接1，在后部线束内135-接地连接2，在仪表板线束内176-接地连线，在右大灯线束内179-接地连线，在左大灯线束内图23-2 接地址(3)点火开关、X触点卸荷继电器（图23-3）。
ws=白色sw=黑色ro=红色br=棕色gn=绿色bi=蓝色gr=灰色li=紫色ge=黄色D-点火开关J59-×触点卸荷继电器J217-自动变速器控制单元J429-中央门锁控制单元R-收录机T8f-插头，8孔，黑色，收录机插头ⅢT15v-插头，15孔，橙色，右侧A柱分线器A2-正极连接（15），在仪表板线束内A21-连接（86S），在仪表板线束内A52-正极连接2（30），在仪表板线束内﹡带手动变速器的车**带自动变速器的车图23-3 点火开关、X触点卸荷继电器(4)蓄电池、起动机、交流发电机、起动锁止继电器（图23-4）。
最新捷达轿车继电器和保险丝的位置资料图
捷达轿车继电器和保险丝的位置资料图
捷达轿车继电器和保险丝位置图
1 左近光灯10 红色
2 右近光灯10 红色
3 仪表板照明灯、牌照灯10 红色
4 杂物箱灯1
5 蓝色
5 风窗刮水器、洗涤装置15 蓝色
6 鼓风机30 绿色
7 右尾灯、右停车灯10 红色
8 左尾灯、左停车灯10 红色
9 后窗除霜加热器20 黄色
10 雾灯、后雾灯15 蓝色
11 左远光灯10 红色
12 右远光灯10 红色
13 喇叭10 红色
14 倒车灯15 蓝色
15 发电机电子装置10 红色
16 组合仪表15 蓝色
17 转向灯10 红色
18 电动燃油泵、加热λ传感器20 黄色
19 散热器风扇、空调继电器30 绿色
20 制动灯10 红色
21 车内照明、时钟15 蓝色
22 收音机、点烟器10 红色
1 空调继电器13
4 卸荷继电器18
6 闪光器21
8 间歇刮水/清洗继电器19
10 雾灯继电器53
11 双音喇叭继电器53
12 燃油泵继电器67
13 散热器风扇启动继电器31
14 起动保护继电器53
15 ABS液压泵继电器78
16 ABS继电器79
19 自动变速器继电器53
21 电动车窗继电器24
22 ABS阀、ABS液压泵保险丝
23 空调、双频道收放机保险丝
24 电动车窗保险丝。
帕萨特新领驭_01_基本配置电路图
3 4
32 33 34 35 36 37
5 6 7
31
12 13 14 15
16 17 18 19
20 21 22 23
30
2
2
30 30
3
4
4
87F/Diese
5
5
A B
6
6
C
CH97-0288
503
500
501
CH97-0341
E
1
A
2
B
3
4
C
5/2
5
D
6
仪表板左侧下方中央电器板
13
7
7
8
8
9
9
**
T121/60
J220
T42/24
J104
***
T38/26
J104
****
T6s/3
G85
*** /****
CAN-H T32b/19
J533
J285
K31
K4
转向角度传感器，在转向柱上部组合开关内 ABS 控制单元，在发动机舱内左侧 自动变速箱控制单元，在前座乘客侧搁脚空间下面 Motronic 发动机控制单元，在排水槽左侧防护罩内 安全气囊控制单元，在换档杆前方中央通道上 组合仪表中带显示单元的控制单元，在仪表板左侧 数据总线诊断接口 停车灯指示灯 冷却液温度/冷却液不足显示指示灯 GRA 指示灯 制动摩擦片指示灯 换档杆锁指示灯 6 针插头，黑色，转向角度传感器插头 10 针插头，橙色，在左 A 柱处 15 号位 10 针插头，黄色，在右 A 柱处 5 号位 18 针插头，橙红色，在发动机控制单元防护罩内 左侧 3 号位 21 针插头，棕色，在右 A 柱处 10 号位 21 针插头，棕色，在右 A 柱处 14 号位 32 针插头，蓝色，组合仪表中带显示单元的控制单 元插头 32 针插头，绿色，组合仪表中带显示单元的控制单 元插头 38 针插头，黑色，ABS 控制单元插头 42 针插头，黑色，ABS 控制单元插头 68 针插头，黑色，自动变速箱控制单元插头 75 针插头，黄色，安全气囊控制单元插头 88 针插头，黑色，自动变速箱控制单元插头 121 针插头，黑色，Motronic 发动机控制单元插头 连接线 ( CAN 总线的高位 )，在仪表板线束内 连接线 ( CAN 总线的低位 )，在仪表板线束内 用于装备 5 档自动变速箱 01V 的车型 用于装备 4 档自动变速箱 01N 的车型 用于装备 BOSCH 5.7 ABS 的车型 用于装备 BOSCH 8.0 ABS 的车型
2015一汽大众高尔夫A7全车电路图 - 安装位置：继电器
1继电器
1.1继电器支架一览
1 - 继电器和保险丝座
2 -SR2- ，在左侧仪表板下面
♦可加热后窗玻璃继电器 -J9-
♦接线端 15 的电源继电器 -J329-
♦插座继电器 -J807-
❑安装位置和继电器位置分配 ⇒ 页 2
2 - 继电器和保险丝座1 -SR1- ，在发动机舱电控箱上♦主继电器 -J271-
♦信号喇叭继电器 -J413-
♦燃油泵继电器 -J17-
♦起动机继电器 1 -J906-
♦起动机继电器 2 -J907-
❑安装位置和继电器位置分配 ⇒ 页 3
1.2继电器和保险丝座 2 -SR2- ，在左侧仪表板下面
1.2.1安装位置和继电器位置分配 继电器和保险丝座 2 -SR2-1 - 继电器和保险丝座 2 -SR2- ，在左侧仪表板下面
R1 - 未占用
R2 - 未占用
R3 - 未占用
R4 - 接线端 15 的电源继电器 -J329-
R5 - 可加热后窗玻璃继电器 -J9-
R6 - 插座继电器 -J807-
返回一览 ⇒ 页 1
1.3电控箱上的安装位置和继电器位置分配1 - 继电器和保险丝座1 -SR1- ，在发动机舱电控箱上
R1 - 起动机继电器 1 -J906-
R2 - 起动机继电器 2 -J907-
R3 - 信号喇叭继电器 -J413-
R4 - 未占用
R5 - 主继电器 -J271-
R6 - 未占用
R7 - 未占用
R8 - 燃油泵继电器 -J17-
❑仅适用于配备 1.6L 发动机的车辆
R9 - 未占用
R10 - 未占用
返回一览 ⇒ 页 1。
奥迪A8全车电路图：sT4e_4-59
电话
从2004年款起适用
左仪表板保险丝夹Array保险丝颜色
30A-绿色
25A-白色
20A-黄色
15A-蓝色
10A-红色
7.5A-棕色
5A-米色
1A-黑色
SB-左仪表板保险丝夹中的保险丝
SC-右仪表板保险丝夹中的保险丝
SD-行李箱左侧保险丝夹中的保险丝
SF-行李箱右侧保险丝夹中的保险丝
右仪表板保险丝夹
左仪表板后的继电器座和保险丝座
97--56105
36
J 525
-
✱✱✱
ws =白色sw =黑色ro =红色br =棕色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =桔黄色
395
-接地连接30，在主导线束中613
-行李箱内左侧的接地点（音频）
B509
-接线-3-（诊断），在主导线束中（环形结构断裂诊断）
✱-不带语音操作功能的车辆✱✱-带语音操作功能的车辆✱✱✱
-带Bose 收音机的汽车
97--56106。
奥迪c62.4升发动机电路图

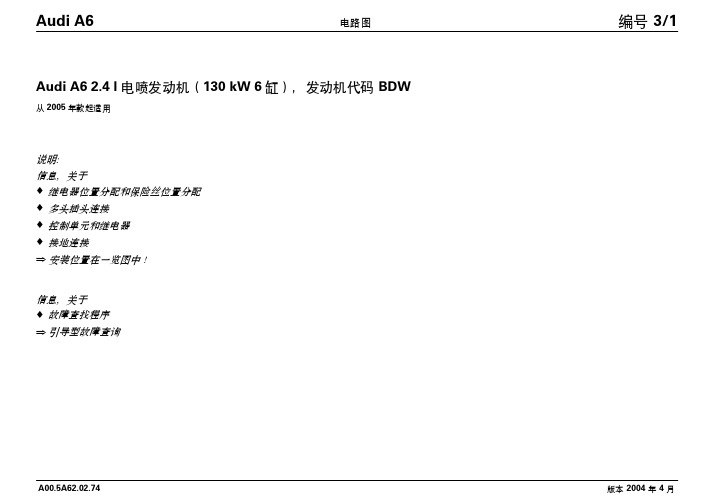

Audi A62.4l电喷发动机（130kW6缸），发动机代码BDW 从2005年款起适用说明：信息，关于♦继电器位置分配和保险丝位置分配♦多头插头连接♦控制单元和继电器♦接地连接⇒ 安装位置在一览图中！信息，关于♦故障查找程序⇒ 引导型故障查询518ws =白色sw =黑色ro =红色br =棕色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =桔黄色8586878889909192939495969798284016362ws =白色sw =黑色ro =红色br =棕色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =桔黄色G163-霍尔传感器2J361-Simos 控制单元327-发动机舱导线束中的接地连接（传感器接地）D103-发动机舱导线束中的连接3ws =白色sw =黑色ro =红色br =棕色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =桔黄色ws =白色sw =黑色ro =红色br =棕色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =桔黄色ws =白色sw =黑色ro =红色br =棕色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =桔黄色✱-带有定速巡航装置的汽车ws =白色sw =黑色ro =红色br =棕色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =桔黄色J361-Simos 控制单元SC 1-保险丝架上的保险丝1T5a -5芯黑色插头连接，在油箱上T17b -17芯黑色插头连接，排水槽电控箱左侧接线板T32-32芯蓝色插头连接，在组合仪表上371-主导线束中的接地连接6410-主导线束中的接地连接1（传感器接地）D107-发动机舱导线束中的连接5✱-仅用于全轮驱动✱✱-排水槽电控箱左侧的继电器座。
Q7保险丝位置
Audi Q7 安装位置编号 802 / 1版本 2008 年 8 月保险丝保险丝总图1 - 仪表板左侧保险丝座 -SB-q 安装位置和保险丝布置，见→ 802/3 页q 右驾驶车辆上的保险丝布置，见→ Seite 802/82 - 仪表板右侧保险丝座 -SC-q 安装位置和保险丝布置，见→ 802/11 页q 右驾驶车辆上的保险丝布置，见→ Seite 802/163 - 中央仪表板后面的继电器和保险丝座q 安装位置见→ 802/19 页q 保险丝布置，见→ 2802/20 页4 - 车载电网控制器 -J519-q 安装位置和保险丝布置，见→ 802/33 页Audi Q7 安装位置编号 802 / 25 - 行李箱右继电器座和保险丝座 -SF-q 安装位置见→ 802/21 页q 保险丝布置，见→ 2802/22 页6 - 在驾驶员座椅下的继电器座和保险丝座 -SD-q 安装位置和保险丝布置，见→ 802/25 页7 - 排水槽电控箱继电器座和保险丝架q 安装位置见→ 802/26 页q 汽油发动机保险丝布置，见→ 802/27 页q 柴油发动机保险丝布置，见→ 802/29 页Audi Q7 安装位置编号 802 / 3 仪表板左侧保险丝座 -SB-安装位置:在仪表板左内中保险丝颜色40A 桔黄色30A 绿色25A 白色）20A 黄色15A 蓝色10A 红色7,5A 棕色5 A 米色3A 淡紫色1 - 保险丝座 ST1（红色）2 - 保险丝座 ST2（棕色）3 - 保险丝座 ST3（黑色）- A 到 D 未占用Audi Q7 安装位置编号 802 / 4保险丝架 ST1 （红色）中的保险丝，仪表板左侧－左驾驶车型：1） 2008 年 5 月前Audi Q7 安装位置编号 802 / 5保险丝架 ST2 （棕色）中的保险丝，仪表板左侧－左驾驶车型：Audi Q7 安装位置编号 802 / 6保险丝架 ST3 （黑色）中的保险丝，仪表板左侧－左驾驶车型：1）自 2007 年 11 月起2）自 2008 年 6 月起Audi Q7 安装位置编号 802 / 7Audi Q7 安装位置编号 802 / 8保险丝架 ST1 （红色）中的保险丝，仪表板左侧－右驾驶车型：1） 2008 年 5 月前Audi Q7 安装位置编号 802 / 9保险丝架 ST2 （棕色）中的保险丝，仪表板左侧－右驾驶车型：Audi Q7 安装位置编号 802 / 10保险丝架 ST3 （黑色）中的保险丝，仪表板左侧－右驾驶车型：1）自 2007 年 11 月起Audi Q7 安装位置编号 802 / 11 仪表板右侧保险丝座 -SC-安装位置:在仪表板右内中保险丝颜色40A 桔黄色30A 绿色25A 白色）20A 黄色15A 蓝色10A 红色7,5A 棕色5 A 米色1 - 保险丝座 ST1（黑色）2 - 保险丝座 ST2（棕色）3 - 保险丝座 ST3（红色）4 - CAN 分离插头- A - 固体声波控制器保险丝 -S348-, 10A- B - 冷藏箱保险丝 -S340-, 5A, 自 2008 年 6 月起- C、D 未占用Audi Q7 安装位置编号 802 / 12保险丝架 ST1 （黑色）中的保险丝，仪表板右侧－左驾驶车型：1） 2008 年 5 月前Audi Q7 安装位置编号 802 / 13保险丝架 ST2 （棕色）中的保险丝，仪表板右侧－左驾驶车型：Audi Q7 安装位置编号 802 / 14保险丝架 ST3 （红色）中的保险丝，仪表板右侧－左驾驶车型：1） 2007 年 5 月前2）自 2008 年 6 月起Audi Q7 安装位置编号 802 / 15Audi Q7 安装位置编号 802 / 16保险丝架 ST1 （黑色）中的保险丝，仪表板右侧－右驾驶车型：1） 2008 年 5 月前Audi Q7 安装位置编号 802 / 17保险丝架 ST2 （棕色）中的保险丝，仪表板右侧－右驾驶车型：Audi Q7 安装位置编号 802 / 18保险丝架 ST3 （红色）中的保险丝，仪表板右侧－右驾驶车型：1） 2007 年 5 月前2）自 2008 年 6 月起Audi Q7 安装位置编号 802 / 19中央仪表板后面的继电器和保险丝座安装位置:在仪表板中央保险丝颜色40A 桔黄色30A 绿色25A 白色）20A 黄色15A 蓝色10A 红色7,5A 棕色5 A 米色Audi Q7 安装位置编号 802 / 20仪表盘中间的继电器和保险丝支架上的保险丝：1）自 2007 年 6 月起Audi Q7 安装位置编号 802 / 21 行李箱右继电器座和保险丝座 -SF-安装位置:在行李箱右侧保险丝颜色30A 绿色25A 白色）20A 黄色15A 蓝色10A 红色 7,5A 棕色 5 A 米色1 - 未占用2 - 未占用3 - 为占用 （2007 年 10 月前）3 -插头连接，Rear Seat Entertainment (RSE) 后座娱乐系统，自 2007 年 11 月起 4 - 保险丝座 ST1（黑色） 5 - 保险丝座 ST2（棕色） 6 - 保险丝座 ST3（红色）Audi Q7 安装位置编号 802 / 22保险丝座中保险丝 ST1（黑色）:Audi Q7 安装位置编号 802 / 23 保险丝座 ST2 中的保险丝（棕色）:Audi Q7 安装位置 编号802 / 24保险丝座 ST1 中保险丝（红色）:1）自 2007 年 6 月起2）自 2007 年 11 月起Audi Q7 安装位置编号 802 / 25 在驾驶员座椅下的继电器座和保险丝座 -SD-安装位置:驾驶员座椅下方保险丝颜色30A 绿色25A 白色）20A 黄色15A 蓝色10A 红色7,5A 棕色2 - 蓄电池断开引爆装置 -N253-A - 水平高度调节系统保险丝 -S110-, 40AB1 - 车辆定位系统保险丝 -S347-, 5A , 自 2008 年 6 月起 - SD1 条状保险丝 150A- SD2 条形保险丝 125A，至 2006 年 5 月- SD2 条形保险丝 150A，从 2006 年 6 月起- SD3 条状保险丝 50A- SD4 条状保险丝 60A- SD5 条状保险丝 125AAudi Q7 安装位置编号 802 / 26排水槽电控箱继电器座和保险丝架安装位置:在左侧集水槽中保险丝颜色60A 蓝色50A 红色40A 桔黄色30A 绿色25A 白色）20A 黄色15A 蓝色10A 红色7,5A 棕色5 A 米色3A 淡紫色Audi Q7 安装位置编号 802 / 27 排水槽电控箱内的保险丝（汽油发动机）：Audi Q7 安装位置编号 802 / 28Audi Q7 安装位置编号 802 / 29 排水槽电控箱内的保险丝（柴油发动机）：1)不带拖车挂钩的车辆2) 带拖车挂钩的车辆Audi Q7 安装位置编号 802 / 301)在标识字母为 CCMA 的发动机上Audi Q7 安装位置编号 802 / 311)在标识字母为 CCGA 的发动机上Audi Q7 安装位置编号 802 / 32Audi Q7 安装位置编号 802 / 33 车载电网控制器 -J519-安装位置:驾驶员侧仪表板后面的上部1 - 未占用2 - 车窗升降器单独保险丝 2 -S280-, 30A3 - 驾驶员座椅调整装置的热敏保险丝 1 -S44-, 30A4 - 车窗升降器的单独保险丝 -S37-, 30A5 - 未占用。
奥迪A7 保险丝配置
- 连接 50，在发动机舱导线束中
D210
*
- 见发动机所适用的电路图
ws = 白色 sw = 黑色 ro = 红色 rt = 红色 br = 褐色 gn = 绿色 bl = 蓝色 gr = 灰色 li = 淡紫色 vi = 淡紫色 ge = 黄色 or = 橘黄色 rs = 粉红色
PDF 文件使用 "pdfFactory Pro" 试用版本创建
Audi A7
电路图
编号
稳压器
J532 - 稳压器
SA9 - 保险丝架 A 上的保险丝 9 T12p - 12 芯插头连接
T17b - 17 芯插头连接, 排水槽电控箱左侧接线站
51
- 行李箱内的右侧接地点
保险丝座 B, 保险丝架 1 J234 - 安全气囊控制单元
J428
J706 J850
- 车距调节控制单元 - 座位占用识别功能控制单元 - 车距控制系统控制单元 2
SB - 保险丝座 B ST1 - 保险丝架 1, 黑色 SB7 - 保险丝架 B 上的保险丝 7 SB8 - 保险丝架 B 上的保险丝 8
Audi A7
电路图
ws = 白色 sw = 黑色 ro = 红色 rt = 红色 br = 褐色 gn = 绿色 bl = 蓝色 gr = 灰色 li = 淡紫色 vi = 淡紫色 ge = 黄色 or = 橘黄色 rs = 粉红色
编号 22 / 3
起动马达, 交流发电机, 辅助起动插座
B
- 起动马达
PDF 文件使用 "pdfFactory Pro" 试用版本创建
2016年大众夏朗电路图 安装位置：保险丝
保险丝
保险丝总图
1 - 保险丝架 A -SA 安装位置 → 章节 保险丝布置（SA），自 2010 年 5 月起 → 相关章节 保险丝布置（SA），自 2015 年 5 月起 → 相关章节
1 - 保险丝架 B -SB 安装位置 → 章节 弱电电控箱的保险丝分配，自 2010 年 5 月起 → 相关章节 弱电电控箱的保险丝分配，自 2011 年 5 月起 → 相关章节 弱电电控箱的保险丝分配，自 2013 年 5 月起 → 相关章节 弱电电控箱的保险丝分配，自 2015 年 5 月起 → 相关章节
SA F1 保险丝座 A 上的保险丝 6 -SA66
SA N1 保险丝座 A 上的保险丝 7 -SA77
SA G1 保险丝座 A 上的保险丝 8 -SA88
额定值 功能/部件
150A 三相交流发电机 -C-（140A）
200A 80A
三相交流发电机 -C-（180A） 转向辅助控制器 -J500-
80A 散热器风扇控制单元 -J29380A 保险丝座 D -SD100A 保险丝架 C -SC-直流电桥 20 芯
端子 30 导线分线器 -TV250A 可加热前窗玻璃继电器 -J47-
70A 用于大加热功率的继电器 -J36060A 右后滑动门热敏保险丝 2 -S362-
2016/12/21 星期三 2/40
端子 30 30 30 30 30 30 30 30 30 30
返回概览 → 相关章节
驾驶员座椅调节装置的热敏保险丝 1 -S44副驾驶员座椅调整装置的热敏保险丝 1 -S46-
F5 - 保险丝座 B 上的保险丝 5 -SB5-
额定值 功能/部件
30A
稳压器 -J532-
奥迪A6维修手册(第一章)
第一章控制原理本文主要描述了奥迪A6发动机电控系统及其相关元件，如果您不太熟悉奥迪A6的电控系统，请在诊断前仔细阅读本文。
§1.1 电控发动机集中管理系统（MMS：Motronic Management System）奥迪A6车型采用411集中管理系统（MMS）。
该系统由动力传输模块（PCM）控制，配有完全自适应的氧传感器，控制混合气和点火系统；其空气流量计不带CO调节电桥，不能调节CO。
PCM可连续探测各种传感器、开关及信号发生装置产生的输出、输入信号，来控制发动机工作和故障编码。
一旦出现故障，其编码会被保存到存储器中，并能够从仪表板的故障指示灯（MIL）上以连续4位闪光码的形式显示出来。
§1.2 动力传输控制单元（PCM）动力传输控制单元（PCM）具有记忆存贮和永久诊断故障码记忆功能。
有关PCM的具体应用，请参考下表：动力传输控制单元应用表（1）型号动力传输控制单元编号A6…………………………………………………………8D0 906 226 A（1）–经常保持原厂的最新资料新PCM在使用前须用VAG1551解码器进行编码，详细内容请参见“ANQ 4缸发动机”的“确定控制单元编码”部分。
PCM能接收发动机各种传感器的输入信号，并利用这些信号来控制发动机怠速、燃油分配和点火提前角，以保持最佳动力性能、燃油经济性和排放标准。
注：电器元件分为2大类：信号输入装置（传感器）和信号输出装置（执行器）。
信号输入装置是指控制和产生PCM探测的电压信号的电器元件；而信号输出装置是指PCM控制的电器元件。
§1.3 信号输入装置1.3.1 凸轮轴位置传感器（CMP）凸轮轴位置传感器（CMP）位于左侧气缸盖内的凸轮轴末端。
曲轴位置传感器信号和凸轮轴位置传感器用于识别三缸的点火上止点。
启动发动机时，PCM接收到上述两种信号后才会触发第一个点火点和喷射点。
1.3.2 节气门关闭位置开关（CTP）节气门关闭位置开关（CTP）位于节气门箱体内，而节气门位置传感器位于节气门箱体底部，参见图1所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2001款奥迪A4主保险装置、接线板、继电器座、保险丝夹位置图A4 1/1奥迪安装位置编号主保险装置、接线板、继电器座、保险丝夹1 2 3 45 613 12 11 10 9 8 7A97--10003安装位置一览1- 4- 3主保险装置继电器座( 芯) 1 1/3 7 1/9图 , 页图 , 页2-A 5- 9柱接线板带车载电网控制单元的芯继电器座 2 1/4 8 1/10图 , 页图 , 页3- 6- 4接线板,座椅电缆敷设带螺栓连接的继电器座( 芯) 3 1/5 9 1/11图 , 页图 , 页版本 2003 年 12 月A00.5902.14.741/2 A4编号安装位置奥迪1 2 3 45 613 12 11 10 9 8 7A97--100037- 11-接线板,座椅电缆敷设专用汽车的保险丝架 4 1/6 14 1/22图 , 页图 , 页8- 12-专用汽车的继电器座带螺栓连接的接线板 13 1/21 6 1/8图 , 页图 , 页9- 13- 4保险丝夹继电器座( 芯),汽油发动机 12 1/16 1/20 10 1/12 1/13 图 , 页页图 , 页页10-A 13- 4柱接线板继电器座( 芯),柴油发动机 5 1/7 11 1/14 1/15图 , 页图 , 页页版本 2003 年 12 月A00.5902.14.74A4 1/3奥迪安装位置编号主保险装置1图主保险装置在蓄电池上S88 - - 150A片状保险丝A97--0220版本 2003 年 12 月A00.5902.14.741/4 A4 编号安装位置奥迪接线板2A图柱接线板2 1 3饰板后面右下方4 5 6 7CE保险丝颜色A 8 9 10 B10 A -红色11 12 13 1430 A -绿色F D15 16 17A97--0400说明:接线板中其余的位置未占用插头连接:编号名称供电标志1310 T10q芯紫色插头连接( ) 警车(强音喇叭)136 T6p TV芯紫色插头连接( ) 数字式调谐器(美国) 1410 T10r芯棕色插头连接( ) 警车(信号装置)146 T6q TV芯棕色插头连接( ) 数字式调谐器(美国) 15 17 T17c芯红色插头连接( ) 大灯17? 10 T10s芯黑色插头连接( ) 泄漏诊断泵保险丝:编号插座颜色名称保险丝额定电流E S46 30A黑色座椅调整装置的保险丝( )E S46 10A黑色座椅调整装置的保险丝(腰部支撑调整)( ) 说明:2002直到年款 -装备依赖版本 2003 年 12 月A00.5902.14.74A4 1/5奥迪安装位置编号3图座椅电缆敷设接线板副驾驶员座椅下方1 2 3 4A97--0249插头连接:编号名称供电标志1 3 3 T3d芯黄色芯插头连接( ) 侧面安全气囊2 10 T10p芯红色插头连接( ) 供电3 6 T6e芯绿色插头连接( ) 座椅加热4 8 T8c芯黑色插头连接( ) 安全带锁版本 2002 年 8 月A00.5902.10.741/6 A4编号安装位置奥迪4图座椅电缆敷设接线板驾驶员座椅下方1 2 3 4A97--0249插头连接:编号名称供电标志1 3 T3c芯黄色插头连接( ) 侧面安全气囊2 10 T10o芯红色插头连接( ) 供电3 6 T6d芯绿色插头连接( ) 座椅加热4 8 T8b芯黑色插头连接( ) 安全带锁版本 2002 年 8 月A00.5902.10.74A4 1/7奥迪安装位置编号5A2 13 图柱接线板侧饰板后面左下方456 7说明:A 8 9 10 B接线板中的其余位置未占用11 12 13 1415 16 17A97--0247插头连接:编号名称供电标志5 6 T6f芯浅粉红色插头连接( ) 警车7? 6 T6b芯黑色插头连接( ) 电控转向助力系统8 10 T10i芯蓝色插头连接( ) 驻车辅助9 17 T17g 1芯深棕色插头连接( ) 等喷(插头 ) 10 17 T17f 2芯桔黄色插头连接( ) 顶蓬(插头 ) 116 T6b Servotronic芯黑色插头连接( ) (电控转向助力系统)11 6 T6r Servotronic芯棕色插头连接( ) (电控转向助力系统)12 10 T10k芯白色插头连接( ) 驻车暖风13 10 T10c芯紫色插头连接( ) 刮水器马达14 10 T10d /芯灰色插头连接( ) 风扇压缩机15 17 T17b 3芯绿色插头连接( ) 左大灯(插头 )16 17 T17a 2芯红色插头连接( ) 左侧大灯(插头 ) 17 17 T17 1芯黑色插头连接( ) 左侧大灯(插头 )1 T1a SRAB 芯黑色插头连接( ) 大灯清洗装置( ) 说明:2001直到年款 2002从年款起? 2003从年款起版本 2003 年 12 月A00.5902.14.741/8 A4编号安装位置奥迪6图带螺栓连接的接线板在排水槽电控箱中1 2 3 4说明接线板中其余的位置未占用5 6 7A97--0248插头连接:编号名称供电标志1 10 T10 / 2芯插头连接,黑色( ) 发动机变速箱(插头 ) 2 10 T10a / 3芯棕色插头连接( ) 发动机变速箱(插头 ) 3 17 T17d / 1芯红色插头连接( ) 发动机变速箱(插头 ) 4? 6 T6c芯桔黄色插头连接( ) 驾驶学校用车5? 10 T10n / 5芯灰色插头连接( ) 发动机变速箱(插头 ) 517 T17e / 4芯白色插头连接( ) 发动机变速箱(插头 )6? 17 T17e / 4芯白色插头连接( ) 发动机变速箱(插头 ) 说明:2001直到年款 2002从年款起版本 2003 年 12 月A00.5902.14.74A4 1/9奥迪安装位置编号继电器座7 3图继电器座( 芯)驾驶员侧仪表板保险丝颜色2 330 A -绿色140 A -桔黄色C B60 A -浅蓝色A说明:A97--02441继电器座中的位置未占用。
