某某沉降观测施工方案
沉降观测专项施工方案

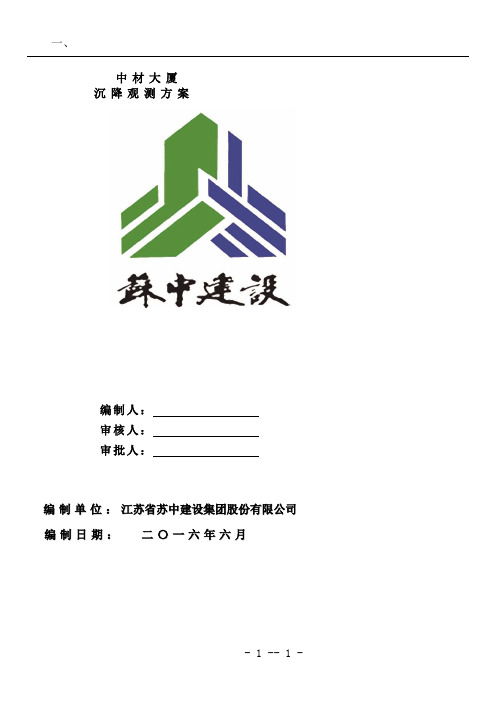

中材大厦沉降观测方案编制人：审核人：审批人：编制单位：江苏省苏中建设集团股份有限公司编制日期：二〇一六年六月目录1、编制依据......................................................... - 4 -2、工程概况.......................................................... - 4 -(1)总体概况.................................................... - 4 -(2) ..................................................... 建筑设计概况- 4 -(3)结构设计概况 ................................................ - 5 -(4)地形、地貌、地质情况： ...................................... - 5 -2、沉降观测的基本要求............................................... - 6 -2.1 仪器设备、人员素质的要求 ................................... - 6 -2.2 观测时间的要求 ............................................. - 6 -2.3 观测点的要求 ............................................... - 6 -2.4 沉降观测自始至终要遵循“五定”原则.......................... - 6 -2.5 施测要求 ................................................... - 7 -2.6 沉降观测精度的要求 ......................................... - 7 -2.7 沉降观测成果整理及计算要求 ................................. - 7 -3、具体施测程序及步骤............................................... - 8 -3.1 建立水准控制网 ............................................. - 8 -3.2 建立固定的观测路线 ......................................... - 8 -3.3 沉降观测 ................................................... - 8 -3.4 将各次观测记录整理检查无误后，进行平差计算，求出各次每个观测点的高程值，从而确定出沉降量。
沉降观测施工方案
沉降观测施工方案1. 引言沉降观测是在工程施工过程中对地基沉降进行监测和测量的一种方法。
通过沉降观测可以及时发现地基沉降的情况，判断地基是否稳定，以便及时采取措施进行修复或调整。
本文将介绍沉降观测施工方案，包括施工前的准备工作、监测设备的选择和布置、观测数据的处理和分析等内容。
2. 施工前准备工作在进行沉降观测施工前，需要进行一系列的准备工作，以确保观测结果的准确性和可靠性。
2.1 确定观测区域和观测点首先需要确定需要观测的区域，根据工程的实际情况和要求选择合适的观测区域。
然后在观测区域内选择具有代表性的观测点，通常选择地面或地下的固定点作为观测点。
2.2 建立基准点为了能够准确测量地基沉降的变化，需要建立一个基准点。
基准点可以选择稳定的建筑物或其他固定物体作为参考。
在建立基准点时，需要注意避免基准点受到施工活动的影响。
2.3 设置基准水准点除了建立基准点之外，还需要设置基准水准点。
基准水准点是用来确定各个观测点的高程差异，从而准确测量地基的沉降变化。
设置基准水准点时，需要考虑到观测点的位置和周围环境。
3. 监测设备的选择和布置选择合适的监测设备是沉降观测的关键。
常见的沉降监测设备包括水准仪、测量自动站、应变计等。
在选择监测设备时，需要考虑到工程的具体需求、观测精度要求以及监测设备的稳定性和可靠性。
3.1 水准仪水准仪是最常用的沉降观测设备之一，用于测量地基的沉降。
水准仪的选择应考虑到观测精度的要求和工程的实际情况。
3.2 测量自动站测量自动站是一种全自动化的沉降观测设备，可以连续进行观测，并实时传输观测数据。
测量自动站的选择应考虑到观测精度的要求和观测周期。
3.3 应变计应变计是用来测量地基应变变化的设备，可以间接反映地基的变形和沉降情况。
应变计的选择应考虑到观测精度的要求、工程的实际情况以及应变计的稳定性和可靠性。
4. 观测数据的处理和分析进行沉降观测后，需要对观测数据进行处理和分析，以得到地基沉降变化的结果。
沉降观测施工方案
沉降观测施工方案沉降观测是土木工程中常见的一项工作，它用于监测土地或建筑物在长期使用或施工过程中的沉降情况。
沉降观测对于土木工程的设计、施工和维护都具有重要的指导意义。
下面我将提出一个沉降观测的施工方案。
一、施工准备1.确定观测点：根据实际情况，选取一定数量的观测点，包括建筑物周围地面和建筑物内部的不同位置。
观测点应尽可能分布均匀，能够代表样本的整体情况。
2.仪器设备准备：准备好沉降仪器，包括沉降测量仪、水平仪、测量杆等设备。
确保仪器的精度和稳定性，可以校准仪器以保证测量的准确性。
3.工作人员培训：对参与观测的工作人员进行培训，包括仪器的操作技术、观测点的选择和标记、数据的记录和处理等方面的知识和技能。
二、施工流程1.观测点的选择和标记：根据设计要求和实际情况，选择合适的观测点。
在每个观测点上，用标杆或标志物标记出观测位置，以便后续的测量。
2.建立基准点：在观测点附近选取一个基准点，它应远离施工活动区域和可能引起沉降的因素，如道路交通、振动源等。
用水平仪确定基准点的水平面，并用钢板或钻孔的方式将基准点固定在地面上。
3.测量操作：按照预先设计的测量方案，使用沉降测量仪和测量杆等设备进行测量操作。
根据实际情况，可以选择静态测量或动态测量的方法。
4.数据记录和处理：在每次测量后，将得到的数据记录下来，并及时进行处理。
可以使用计算机软件进行数据处理和分析，得到沉降变形的具体数值和趋势。
5.定期检查和维护：在施工过程中，定期对观测点进行检查和维护，保证观测设备的正常工作和数据的准确性。
如有需要，可以对观测点进行重新选择或调整。
三、安全措施1.施工现场安全：严格遵守有关安全操作规程，确保施工现场的安全。
标记好观测点，防止人员误入观测区域。
2.数据记录的安全：确保数据的真实性和完整性，防止数据丢失或被篡改。
可以采用电子数据存储和加密传输等措施，保护数据的安全。
通过以上的施工方案，可以有效地进行沉降观测工作，并获得准确可靠的观测数据。
工程沉降观测桩施工方案
工程沉降观测桩施工方案一、前言地基沉降观测是工程施工中的重要一环，通过监测地基的沉降变化情况，可以及时发现地基的变形和沉降趋势，为工程的稳定性和安全性提供重要依据。
工程沉降观测通常采用沉降观测桩进行监测，因此沉降观测桩的施工质量和布设位置对观测结果的准确性具有重要影响。
本文将结合工程实际，针对沉降观测桩的施工进行详细分析和方案设计。
二、沉降观测桩材料和规格选择1. 沉降观测桩材料根据工程实际需求，沉降观测桩一般采用混凝土、塑料、钢管等材料制成。
在一般情况下，选择混凝土观测桩即可满足观测需求。
2. 沉降观测桩规格沉降观测桩的直径、长度和埋深应根据实际观测需求和工程地质条件来确定。
一般情况下，沉降观测桩的直径不小于100mm，长度不小于2m，埋入地下的深度不小于1m。
三、沉降观测桩施工工艺1. 桩位布设根据工程地质情况和工程要求，在施工现场明确沉降观测桩的布设位置。
一般情况下，沉降观测桩均匀布置在工程区域内，保证全方位的观测覆盖。
2. 桩孔开挖根据设计要求，确定沉降观测桩的埋设深度，采用人工或机械方式进行桩孔开挖，保持桩孔的垂直度和水平度。
3. 桩身安装将预先制作好的沉降观测桩，按照设计要求垂直安装在桩孔中，通过土压或锤击的方式将桩身贯入地下，保证桩身的稳固和垂直度。
4. 桩顶标高标定安装好沉降观测桩后，根据设计要求，对桩顶标高进行精密测定，保证沉降观测的精确性。
5. 桩帽安装在沉降观测桩的顶部安装好桩帽，用于安装观测仪器和固定观测设备，保证观测的可靠性和连续性。
6. 完成验收沉降观测桩施工完成后，进行验收，保证沉降观测桩的质量和布设位置符合设计要求，满足工程观测的需求。
四、施工注意事项1. 地基勘测在进行沉降观测桩的布设前，需进行地基勘测，了解地基的土层结构和地质特征，为沉降观测桩的施工提供依据。
2. 施工现场管理在施工现场，需严格按照设计要求和施工规范进行施工，保证沉降观测桩的质量和准确性。
3. 施工安全在施工过程中，严格遵守安全规定，采取必要的安全防护措施，保证施工人员和设备的安全。
沉降观测施工方案
沉降观测施工方案一、施工目的沉降观测是指在土地开发、基础工程施工等过程中，为了了解和监测地基的沉降情况，以便及时采取相应的措施，防止沉降引起的工程事故和安全隐患的一种技术手段。
本施工方案的目的是为了进行沉降观测，及时监测地基的沉降情况，确保工程施工的安全性和稳定性。
二、施工条件1.工程地点：选择地势平坦、无地基隐患、无人居住区域的地块进行施工。
2.施工设备：沉降仪、专业测量仪器等。
3.监测点设置：根据工程规模和要求，合理设置监测点，保证监测数据的全面和准确性。
三、施工流程1.准备工作（1）确定施工目的，明确沉降观测的目标和要求。
（2）选择合适的施工设备和工具，确保施工质量。
（3）确定监测点位置，根据工程实际情况和监测要求，合理设置监测点。
（4）制定施工计划，明确各个施工环节的具体工作内容和流程。
2.监测设备安装（1）将沉降仪和专业测量仪器准备好，确保设备的完好性和准确性。
（2）根据监测点位置，将监测设备安装在合适的位置上，保证设备的稳定和可靠性。
（3）根据设备的使用说明书，正确连接设备和电源，进行设备的调试和校准。
3.数据采集与分析（1）在施工过程中，按照预定的监测频率，定期进行数据的采集和记录。
（2）采集到的数据导入计算机，进行数据分析和处理，得出相应的数据结果。
（3）根据分析结果，判断地基的沉降情况，及时采取相应的措施。
4.结果呈报（1）根据监测结果，编写监测报告，详细说明沉降情况和分析结果。
（2）将监测报告提交给工程负责人和相关部门，供其参考和决策。
四、安全措施1.在施工过程中，严格遵守相关安全规定和操作规程，确保施工人员的人身安全。
2.使用专业仪器和设备时，保证设备的正常运行和操作，避免设备故障造成的事故。
3.施工现场设置警告标志，提醒相关人员注意施工区域，防止意外事故的发生。
4.对施工过程中可能造成的环境污染和噪声污染，采取相应的措施，保护环境和降低噪音。
五、质量控制1.监测设备的选择和安装要符合相关标准和规定，确保设备的质量和可靠性。
沉降观测施工方案
沉降观测施工方案一、项目背景与目的随着城市建设步伐的加快，高层建筑、桥梁、地铁等大型工程日益增多，这些工程在施工过程及运营期间可能产生的沉降变形问题对工程的安全性和稳定性构成了潜在威胁。
因此，进行沉降观测成为了确保工程安全的重要措施之一。
本沉降观测施工方案旨在通过科学、系统的观测方法，全面掌握工程沉降情况，为工程的安全施工和后期维护提供有力支持。
二、工程概况与特点本工程为一项高层建筑项目，总高度达到XX米，地下室XX层，地上XX层，建筑面积约为XX平方米。
工程地处城市核心区域，周边环境复杂，周边建筑物众多，地质条件较为复杂。
本工程的特点决定了沉降观测的重要性，需要精确掌握各施工阶段的沉降情况，确保工程安全。
三、观测方法与设备本次沉降观测采用的主要方法包括水准测量法和雷达干涉测量法。
水准测量法通过在不同时间点对观测点进行高程测量，分析高程变化来判断沉降情况；雷达干涉测量法利用雷达干涉原理，对地表微小形变进行高精度监测。
观测设备包括高精度水准仪、雷达干涉测量系统等。
四、观测点位与布置根据工程特点，本次沉降观测共设置XX个观测点，主要分布在建筑物的四角、核心筒以及关键部位。
观测点的布置考虑了地质条件、结构特点和施工阶段的影响，确保观测数据能够全面、准确地反映工程的沉降情况。
五、观测时间与频次沉降观测的起始时间自工程基础开挖开始，至工程竣工验收后一段时间。
观测频次根据工程进度和沉降情况而定，一般情况下，基础施工阶段每周观测一次，主体施工阶段每两周观测一次，装修阶段每月观测一次。
在出现异常情况时，应增加观测频次。
六、数据处理与分析观测数据应及时录入计算机系统进行处理和分析。
数据处理过程中需进行平差、滤波等处理，以提高数据的准确性和可靠性。
分析内容包括沉降速率、沉降量、沉降趋势等，通过对比不同时间点的观测数据，判断工程的沉降情况。
七、安全保障措施为确保沉降观测工作的安全进行，应采取以下措施：定期对观测设备进行维护保养，确保设备性能良好；观测人员应经过专业培训，掌握正确的观测方法和操作技能；观测作业过程中，应遵循安全操作规程，确保人员和设备的安全；在恶劣天气条件下，应暂停观测作业，避免发生安全事故。
沉降观测施工方案
沉降观测施工方案1. 引言沉降观测是土木工程中非常重要的一项工作，用于监测建筑物、桥梁、地下管道等结构在使用过程中的沉降情况。
根据工程需要，我们制定了以下沉降观测施工方案，以确保观测数据准确可靠。
2. 观测目标本次沉降观测的主要目标是：•监测结构物的垂直沉降情况，包括总体沉降趋势和局部异常沉降的发生。
•确定结构物沉降的稳定性和变化趋势，以及对结构的影响程度。
•为后续的工程设计和维护提供可靠的数据依据。
3. 观测方法与仪器本次观测将采用以下方法和仪器：3.1 初始测量在结构完工前，进行初始测量以确定参考点，主要包括： - 建立参考坐标系，确定基准点。
- 利用水准仪进行基准点的高程测量。
3.2 周期性观测在结构使用过程中，将进行周期性观测，主要包括： - 使用水平仪、水准仪等仪器进行沉降观测，记录沉降量和沉降速度。
- 观测频率根据结构物的特点和实际需要而定，通常为每月或每季度一次。
3.3 快速观测当发生异常情况时，需要进行快速观测，以及时掌握沉降情况，主要包括： - 使用高精度测量仪器（如全站仪）进行沉降观测。
- 观测时间根据实际需要而定，通常为每天或每周一次。
4. 数据处理与分析观测数据的处理与分析是沉降观测中非常重要的一步，将使用以下方法：•对观测数据进行归档，并进行数据清洗和筛选，剔除异常数据。
•利用统计方法对观测数据进行处理，包括计算平均沉降值、沉降速率等。
•将处理后的数据进行分析，绘制沉降曲线和趋势图，以便更直观地了解结构物的沉降情况。
5. 结果与应用观测结束后，将得到以下结果： - 沉降观测数据清单，包括沉降量、沉降速度等。
- 沉降分析报告，包括结构物的沉降趋势、异常沉降情况等。
这些结果可应用于以下方面： - 提供给设计方，评估结构物在使用过程中是否存在不均匀沉降的风险。
- 为结构物的维护提供参考，以及时发现和修复沉降问题。
- 提供给相关部门监管使用，用于评估工程施工质量和工期的控制。
沉降观测点预埋施工方案
沉降观测点预埋施工方案一、背景介绍沉降观测是工程施工中重要的监测手段，能够及时发现地基沉降情况，确保工程的安全性和稳定性。
本文将介绍沉降观测点预埋施工方案，以便工程施工过程中的准确观测和监测。
二、预埋施工点位选择在进行沉降观测点预埋施工时，首先需要选择合适的点位。
通常应选择地基较为坚实、不易发生沉降的位置，以保证观测数据的准确性和可靠性。
在选择点位时，还需考虑到施工难度、施工安全等因素，综合评估后进行确定。
三、预埋材料选择预埋施工所需的材料一般为钢筋、塑料管等，这些材料应具有良好的耐久性和稳定性，能长期保持在地基中不受影响。
在选择材料时，需考虑到土壤环境的特点，选择适合的材料以确保观测点的稳定性和准确性。
四、施工流程1.准备工作：施工前应进行现场勘测，确定预埋点位的具体位置和深度。
2.钻孔：按照预定的位置和深度进行钻孔作业，保证钻孔位置准确无误。
3.材料预埋：将选定的材料进行预埋，确保预埋点位的稳固和牢固。
4.填充：在材料预埋完成后，对预埋点位进行填充，保证观测点位周围的土壤环境稳定。
5.整理：施工完成后，对预埋点位周围进行整理，确保工地环境整洁。
五、质量控制在沉降观测点预埋施工过程中，需要进行严格的质量控制，确保施工质量达标。
可采取以下措施： - 合理安排施工人员，确保施工人员具备相关经验和技能； - 严格执行施工方案，按照设计要求进行施工； - 进行现场监督和检查，确保施工质量和进度。
六、总结沉降观测点预埋施工是保障工程质量和安全的重要环节，通过合理选择点位、材料和施工流程，以及严格的质量控制，能够确保观测数据的准确性和可靠性。
同时，施工过程中需注意安全问题，确保施工过程的顺利进行，为工程的顺利进行提供有力保障。
以上是沉降观测点预埋施工方案的相关内容，希望能对相关工程人员在实际工作中提供一定的指导和参考。
沉降观测施工方案
沉降观测施工方案1. 引言沉降观测是土木工程中的重要环节之一，通过对地面沉降情况进行监测和分析，可以评估土地基础的稳定性和工程结构的安全性。
本文档旨在提供一份沉降观测施工方案，以确保观测工作的准确性和有效性。
2. 目标沉降观测的主要目标是测量和记录地面沉降的变化情况，通过分析沉降数据，评估地基的稳定性和结构的安全性。
具体目标包括：•测量并记录沉降点的初始高程；•定期进行沉降观测，并记录沉降点的高程变化；•分析和评估沉降数据，确定地基的稳定性和工程结构的安全性；•提供一份完整的沉降观测报告。
3. 仪器和设备在沉降观测中，需要使用以下仪器和设备：•接收器：用于接收并记录沉降点的高程数据；•支撑架：用于将接收器放置在稳定的位置上；•测量棒：用于测量沉降点的高程；•电池：用于为仪器供电。
4. 施工步骤下面是进行沉降观测的具体施工步骤：4.1 准备工作•确定观测点：根据工程要求和设计需求，选择适当的观测点进行沉降观测；•设置接收器：将接收器安装在支撑架上，并将其放置在观测点上；•校准仪器：根据仪器的使用说明，进行校准工作，确保仪器的准确性和稳定性；•准备记录表格：根据观测点的数量，准备相应的记录表格，用于记录高程数据。
4.2 初始测量•使用测量棒测量并记录每个观测点的初始高程；•将初始高程数据填写到相应的记录表格中；•确保测量精度：在测量过程中，要注意测量棒的垂直性和水平性，以确保测量的精度。
4.3 观测阶段•根据设计要求和工程进展，确定观测的时间间隔；•每次观测时，使用测量棒测量每个观测点的高程，并记录数据；•每次记录后，将数据填写到相应的记录表格中。
4.4 数据分析与报告•收集及整理所有观测数据，并进行初步的数据分析；•根据观测数据，评估地基的稳定性和工程结构的安全性；•撰写沉降观测报告，并在报告中详细描述观测结果和分析结论。
5. 安全注意事项在进行沉降观测的过程中，需要注意以下安全事项：•在观测点附近设置警示标识，以确保周围的人员能够注意到观测活动；•确保观测点的周围没有危险物体，以避免发生意外伤害；•注意仪器和设备的正确使用方法，以避免误操作或损坏设备；•在施工现场使用个人防护装备，包括安全帽、手套等。
沉降观测施工方案
沉降观测施工方案一、工程概况B楼为全现浇钢筋砼剪力墙结构，筏板基础地下1层，地上24层，局部26层。
地下室高3.9m，标准层高2.9m，电梯间4.8m，水箱间3.9m。
基础底板厚1.3m，地下外墙厚300㎜，抗渗等级为S6，内墙厚度220㎜，顶板厚度为180㎜，地上外墙为220㎜，板厚为110㎜，结构板面比建筑板面底100㎜。
二、观测准备1、水准点布置本工程设置2个水准点，为保证观测精度分别架设在距建筑物4.5米、9米位置并保证基本居中。
2、观测点布置本工程观测点按设计要求布置8个观测点。
观测点本身牢固稳定，保证点位安全。
3、观测点形式与埋设用直径为25mm的光圆钢筋，上部磨圆，一端弯成90°角，一端制成鱼尾形埋入剪力墙内。
4、仪器准备DS3-Z正象水准仪、钢尺三、观测方法本工程采用二等水准测量，标高误差为±1.0mm，相邻点高差中误差为±0.5mm。
1、沉降观测时间与次数沉降观测的时间与次数根据工程性质、工程进度、地基土质情况及基础荷重增加情况综合确定。
1）、一层剪力墙浇筑完成后，进行第一次沉降观测，以后结构每升高一层，复测一次。
2）、当基础附近地面荷重突然增加，周围大量积水或暴雨后，或者周围大量挖方时。
均应采取观测。
3）、工程投入使用后，应继续进行观测，观测时间的间隔，可按沉降量的大小及速度而定，开始时时间间隔短一些，以后随着沉降速度的减慢，可逐渐延长，直到沉降稳定为止。
2、沉降观测路线3、沉降观测首次高程的测定沉降观测点首次观测的高程值是以后各次进行观测的根据。
因此，必须提高初次观测精度。
同时，每个沉降观测点首次高程应在同期进行两次观测后决定。
四．沉降观测成果整理每次观测结束后，要检查记录计算是否正确，精度是否合格，并进行误差分配，然后将观测高程列入沉降观测成果表中。
计算相邻两次观测之间的沉降量，并注明日期和荷重情况。
1）、建筑平面图。
2）、下沉量统计表。
3）、观测点的下沉量曲线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一：概要说明 本工程应进行沉降观测。观测点设置在房屋四角转角处及中间每隔 20m左右的轴线上能观测到的墙柱上。按《建筑变形测量规程》(JGJ 8-2007)进行观察，直至沉降稳定为止。省内建筑执行省标，建筑物沉降观测方法，DGJ32/J 18-2006. 观测点布置
