沉降观测施工方案
沉降观测施工方案
沉降观测施工方案沉降观测是土木工程中常见的一项工作，它用于监测土地或建筑物在长期使用或施工过程中的沉降情况。
沉降观测对于土木工程的设计、施工和维护都具有重要的指导意义。
下面我将提出一个沉降观测的施工方案。
一、施工准备1.确定观测点：根据实际情况，选取一定数量的观测点，包括建筑物周围地面和建筑物内部的不同位置。
观测点应尽可能分布均匀，能够代表样本的整体情况。
2.仪器设备准备：准备好沉降仪器，包括沉降测量仪、水平仪、测量杆等设备。
确保仪器的精度和稳定性，可以校准仪器以保证测量的准确性。
3.工作人员培训：对参与观测的工作人员进行培训，包括仪器的操作技术、观测点的选择和标记、数据的记录和处理等方面的知识和技能。
二、施工流程1.观测点的选择和标记：根据设计要求和实际情况，选择合适的观测点。
在每个观测点上，用标杆或标志物标记出观测位置，以便后续的测量。
2.建立基准点：在观测点附近选取一个基准点，它应远离施工活动区域和可能引起沉降的因素，如道路交通、振动源等。
用水平仪确定基准点的水平面，并用钢板或钻孔的方式将基准点固定在地面上。
3.测量操作：按照预先设计的测量方案，使用沉降测量仪和测量杆等设备进行测量操作。
根据实际情况，可以选择静态测量或动态测量的方法。
4.数据记录和处理：在每次测量后，将得到的数据记录下来，并及时进行处理。
可以使用计算机软件进行数据处理和分析，得到沉降变形的具体数值和趋势。
5.定期检查和维护：在施工过程中，定期对观测点进行检查和维护，保证观测设备的正常工作和数据的准确性。
如有需要，可以对观测点进行重新选择或调整。
三、安全措施1.施工现场安全：严格遵守有关安全操作规程，确保施工现场的安全。
标记好观测点，防止人员误入观测区域。
2.数据记录的安全：确保数据的真实性和完整性，防止数据丢失或被篡改。
可以采用电子数据存储和加密传输等措施，保护数据的安全。
通过以上的施工方案，可以有效地进行沉降观测工作，并获得准确可靠的观测数据。
沉降观测点布置和观测工程施工设计方案
沉降观测点布置和观测工程施工设计方案一、工程背景和目的沉降观测是土地沉降现象的监测手段之一，通过对特定地点的沉降进行观测，可以监测土地沉降的情况，为相关工程的设计、施工和维护提供依据。
本文旨在提出沉降观测点布置和观测工程施工设计方案，以保证观测数据的准确性和可靠性。
二、沉降观测点布置方案1.选取观测点位置：观测点应选取在需要监测的区域内，且能够代表该区域的沉降状况。
选取时应考虑地质条件、工程活动情况等因素，选择处于地层变化明显的地点，并避免选取近期施工活动频繁的区域。
2.确定观测深度：观测深度应根据工程需要和地质条件来确定，通常需要选择相对于地表深度较小的位置进行观测。
观测深度的选择应充分考虑土体的变形规律和沉降的特点。
3.确定观测点间距：观测点的间距应根据地质条件和工程要求来确定，通常要求观测点间距均匀、分布合理。
观测点间距的选择应充分考虑土体的变形规律和沉降的特点，以确保观测数据的准确性。
4.布置监测设备：根据实际情况，确定观测设备的布置方式。
观测设备应选择高精度的测量仪器，包括测量仪器、观测仪器、数据传输设备等。
同时还应充分保护和防护设备，以确保设备的正常运行。
1.土地调查：根据工程要求，进行土地调查，了解工程区域的地质条件、地貌特征等情况。
包括地表形态、土层分布、地下水位等。
2.确定观测点布置方案：根据前期的土地调查资料，结合工程要求，确定观测点布置方案。
包括观测点位置、观测深度、观测点间距等。
3.施工准备：根据观测点布置方案，进行施工准备工作。
包括准备施工设备和材料、组织人员、编制工程施工计划等。
4.观测点开挖：按照观测点布置方案，在选定的位置进行观测点的开挖工作。
开挖过程中要注意保护地层的完整性，避免破坏或扰动地层。
5.安装监测设备：在开挖好的观测点中，进行监测设备的安装工作。
包括测量仪器、观测仪器、数据传输设备等的安装。
安装过程中要注意设备的稳固性和防护措施。
6.数据采集和处理：安装完设备后，进行数据采集和处理工作。
沉降观测施工方案
沉降观测施工方案一、施工目的沉降观测是指在土地开发、基础工程施工等过程中，为了了解和监测地基的沉降情况，以便及时采取相应的措施，防止沉降引起的工程事故和安全隐患的一种技术手段。
本施工方案的目的是为了进行沉降观测，及时监测地基的沉降情况，确保工程施工的安全性和稳定性。
二、施工条件1.工程地点：选择地势平坦、无地基隐患、无人居住区域的地块进行施工。
2.施工设备：沉降仪、专业测量仪器等。
3.监测点设置：根据工程规模和要求，合理设置监测点，保证监测数据的全面和准确性。
三、施工流程1.准备工作（1）确定施工目的，明确沉降观测的目标和要求。
（2）选择合适的施工设备和工具，确保施工质量。
（3）确定监测点位置，根据工程实际情况和监测要求，合理设置监测点。
（4）制定施工计划，明确各个施工环节的具体工作内容和流程。
2.监测设备安装（1）将沉降仪和专业测量仪器准备好，确保设备的完好性和准确性。
（2）根据监测点位置，将监测设备安装在合适的位置上，保证设备的稳定和可靠性。
（3）根据设备的使用说明书，正确连接设备和电源，进行设备的调试和校准。
3.数据采集与分析（1）在施工过程中，按照预定的监测频率，定期进行数据的采集和记录。
（2）采集到的数据导入计算机，进行数据分析和处理，得出相应的数据结果。
（3）根据分析结果，判断地基的沉降情况，及时采取相应的措施。
4.结果呈报（1）根据监测结果，编写监测报告，详细说明沉降情况和分析结果。
（2）将监测报告提交给工程负责人和相关部门，供其参考和决策。
四、安全措施1.在施工过程中，严格遵守相关安全规定和操作规程，确保施工人员的人身安全。
2.使用专业仪器和设备时，保证设备的正常运行和操作，避免设备故障造成的事故。
3.施工现场设置警告标志，提醒相关人员注意施工区域，防止意外事故的发生。
4.对施工过程中可能造成的环境污染和噪声污染，采取相应的措施，保护环境和降低噪音。
五、质量控制1.监测设备的选择和安装要符合相关标准和规定，确保设备的质量和可靠性。
沉降观测专项施工方案

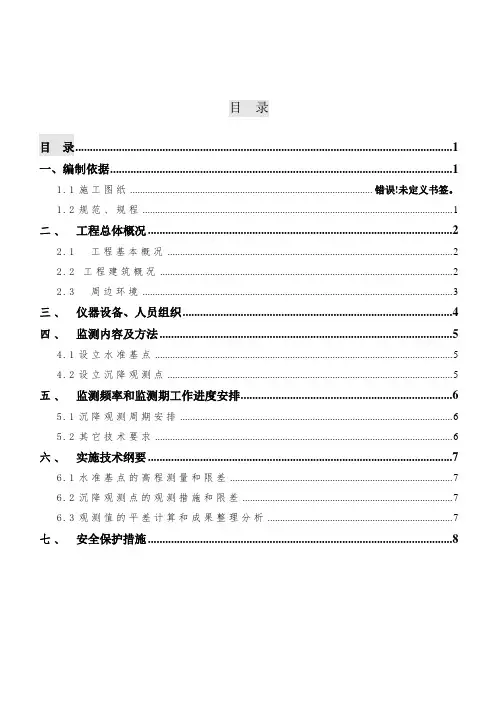

目录目录 (1)一、编制依据 (1)1.1施工图纸 ............................................................................................... 错误！未定义书签。
1.2规范、规程 (1)二、工程总体概况 (2)2.1 工程基本概况 (2)2.2 工程建筑概况 (2)2.3 周边环境 (3)三、仪器设备、人员组织 (4)四、监测内容及方法 (5)4.1设立水准基点 (5)4.2设立沉降观测点 (5)五、监测频率和监测期工作进度安排 (6)5.1沉降观测周期安排 (6)5.2其它技术要求 (6)六、实施技术纲要 (7)6.1水准基点的高程测量和限差 (7)6.2沉降观测点的观测措施和限差 (7)6.3观测值的平差计算和成果整理分析 (7)七、安全保护措施 (8)一、编制依据1.2规范、规程1.《工程测量规范》（GB50026-2007）2.《国家一、二等水准测量规范》（GB12897-2006）3.《建筑变形测量规程》（JGJ/T 8-2007）根据以上规范、规程关于混凝土结构的工程设计施工验收对施工测量精度的有关要求，本着“技术先进，确保质量”的原则，制定本施工测量方案，确保圆满完成本工程的施工测量任务。
二、工程总体概况2.1 工程基本概况项目内容工程名称杭政储出【2012】5号地块商业金融用房建设单位杭州平江投资有限公司杭州安丰置业有限公司杭州绿景源置业有限公司设计单位汉嘉设计集团股份有限公司造价咨询单位上海东方投资监理有限公司监理单位杭州信达投资咨询估价监理有限公司2.2 工程建筑概况名称内容建筑面积计容积率建筑面积塔楼A89705.5㎡（其中物业用房269㎡）塔楼B 60668.7㎡（其中物业用房182㎡）塔楼C 45313.8㎡（其中物业用房136㎡）楼号名称建筑层数建筑高度建筑功能商业裙楼地上4层（局部3层）21.9m 商业空间A塔楼地下4层，地上40层179.9m 1-3层与裙楼相连为商业空间，4-11、14-25、28-39层为办公间，12、26、40层为交易层，13、27层为避难区域B塔楼地下4层，地上31层142.65m 1-3层与裙楼相连为商业空间，4-14、17-30层为办公间，15、31层为交易层，16层为避难层C塔楼地下4层，地上23层101.6m 1-2层为商业空间，3-10、12-23层为办公间，11层为交易层设计标高〒0.000标高相当于黄海高程+7.200m2.3 周边环境本工程位于杭州市钱江路与江锦路交叉口南侧，与万象城二期工程和中国人寿工程毗邻，总建筑面积285158.4m2，结构形式主要为框架-核心筒结构，由三栋主塔楼、四层裙房和四层地下室组成，其中A塔楼40层，建筑高度179.9m，B塔楼31层，建筑高度142.65m，C塔楼23层，建筑高度101.6m。
沉降观测施工方案
沉降观测施工方案一、沉降观测工作的要求（一）、固定人员观测和整理成果；（二）、固定使用水准仪和水准尺；（三）、固定水准点；（四）、按规定的日期、方法及路线进行观测。
（五）、《建筑变形测量规程》JGJ/8-97的要求二、地基回弹观测基础开挖前，在建筑物的纵横主轴线上设置观测点，测定其原始标高；在基坑挖至底面时，找出其测量标志，再测出其标高；在浇筑砼基础前，再测一次标高，从而得到各点的地基回弹值。
三、建筑物自身沉降观测以主楼为主要控制对象，采用二级观测。
按照设计要求在建筑物的外轴线共设置12个观测点，测设点的设置应符合规程的要求，保证人员、仪器、附合观测路线等路线。
结构施工阶段，每加一层观测一次，装修施工阶段每月观测一次，观测截止到沉降量小于1mm/100d。
观测前将仪器放在室外30min，使其与外界环境温度一致，天气恶劣时严禁观测。
当建筑物有异常情况时及时观测，如有不均匀沉降出现，适当增加观测次数。
四、沉降观测的精度及成果整理结构封顶至工程竣工，沉降周期应符合下列要求：均匀沉降且连续三个月内平均沉降量不超过1mm时，每三个月观测一次；连续两次每三个月平均沉降量不超过2mm时，每六个月观测一次；外界发生剧烈变化时应及时观测；交工前观测一次；全部竣工后的观察次数：第一年每三个月观测一次，第二年每六个月观测一次，第三年后每年观测一次，直至基本稳定（1mm/100d）为止。
每次观测结束后，检查记录计算是否正确，精度是否合格，并进行误差分配，然后将观测高程列入沉降观测成果表中，计算相邻两次观测之间的沉降量，注明观测日期和荷重情况。
最后对资料进行整理分析，绘出下沉曲线图，找出变形规律，做出今后的变形观测趋势预报，提出今后的观测建议。
五、作业中应遵守的规定（一）、观测应在成像清晰、稳定时进行；（二）、仪器离前、后视水准尺的距离要用皮尺丈量（或视距法测量），视距一般规定不超过50m，前后视距尽可能相等。
（三）、前后视距观测最好用同一根水准尺。
沉降观测施工方案 Microsoft Word 文档
沉降观测施工方案一、引言沉降观测是工程建设中的重要环节，通过对工程施工及运行过程中地基沉降变形的监测，可以及时发现问题并采取相应的措施，以确保工程的安全运行。
本文将针对沉降观测的施工方案进行详细探讨。
二、施工前准备1. 测点设置在进行沉降观测前，需要合理设置观测测点，测点的选取应考虑到工程的重要部位、地基状况以及可能出现沉降的区域。
测点设置应满足工程实际需求，具有代表性和可操作性。
2. 仪器校准在开始观测前，需要对使用的仪器进行校准，确保测量结果的准确性和可靠性。
三、观测方法1. 采用全站仪观测沉降观测常采用全站仪进行测量，全站仪可以实现高精度的水平、垂直测量，同时具有数据记录和实时监测功能。
2. 定期观测沉降观测应定期进行，通常可以选择每周、每月或每季度进行一次观测，以监测沉降变形的趋势和速率。
四、数据处理1. 数据录入观测得到的数据应及时录入计算机中，以便进行后续的数据处理和分析。
2. 数据分析对观测数据进行分析，可以采用数学模型等方法，评估地基沉降变形的情况，为工程安全运行提供参考依据。
五、结果展示1. 数据报告根据观测数据和分析结果，编制详细的数据报告，将沉降观测的情况及时反馈给相关工程人员。
2. 常规汇总定期对观测结果进行汇总分析，形成常规的沉降观测报告，以便于工程管理和决策。
六、总结与建议通过科学合理的沉降观测施工方案，可以及时监测地基沉降变形情况，保障工程的安全运行。
建议在实际工程中，根据具体情况细化施工方案，并不断优化观测方法，提高观测数据的准确性和可靠性。
以上是沉降观测施工方案的主要内容，希望能为相关工程人员提供一定参考。
施工建筑沉降观测方案
施工建筑沉降观测方案施工建筑沉降观测方案一、项目背景施工建筑沉降观测是为了监测施工期间和使用期间建筑物的沉降变化情况，以确保建筑物的稳定性和安全性。
二、目标通过沉降观测，旨在确保建筑物的沉降量在合理范围内，避免超过安全标准，并及时采取措施进行调整和修复。
三、观测原理通过安装在建筑物内部的沉降探测器，测量建筑物自身的沉降变化。
观测采用全自动仪器，定时测量和记录建筑物的沉降数据。
四、观测内容1. 建筑物主要结构的沉降观测：对建筑物主体结构进行沉降观测，包括地基、框架等关键结构的沉降变化情况。
2. 建筑物周边地基的沉降观测：监测建筑物周边地基是否存在沉降，以及沉降的程度和方向。
3. 建筑物使用期间的沉降观测：在建筑物使用期间进行定期观测，监测建筑物使用后可能出现的沉降情况。
五、观测方案1. 观测仪器的选择：选择精度高、稳定性好的沉降观测仪器，如全自动测量仪器，确保数据的准确性和可靠性。
2. 设备安装：根据建筑物的具体结构和要求，合理安装沉降观测仪器，并进行校准和调试，确保设备工作正常。
3. 观测时间间隔：根据建筑物的特点和使用情况，确定观测的时间间隔，建议在施工期间每天进行观测，使用期间每月进行观测。
4. 数据处理与分析：采集到的观测数据进行及时处理和分析，生成沉降曲线，并与建筑物的设计要求和安全标准进行比对，判断沉降情况是否符合要求。
5. 数据报告与监测措施：根据观测数据的分析结果，及时编制观测报告，提出监测建议和必要的调整措施，在沉降超过安全范围时及时实施修复工作。
六、质量控制方案1. 设备质量把关：选择正规可靠的设备供应商，确保所选设备的质量和性能符合相关标准。
2. 安装质量把关：设定建筑物沉降观测仪器的安装要求和方法，严格按照要求进行安装和调试，确保设备的正确使用。
3. 数据准确性把关：严格按照观测方案进行数据采集，避免人工操作和仪器误差对数据的影响，确保数据的准确性。
4. 数据分析标准把关：根据国家相关标准和规范，确保数据处理和分析过程符合规范和要求，避免主观因素对分析结果的影响。
基坑沉降观测实施方案
基坑沉降观测实施方案一、前言。
基坑工程是城市建设中常见的工程类型，其施工过程中，基坑沉降是一个重要的监测指标。
合理的沉降观测方案不仅可以及时发现基坑沉降情况，还可以为工程安全提供重要的数据支持。
因此，本文将就基坑沉降观测实施方案进行详细介绍。
二、基坑沉降观测实施方案。
1. 观测点设置。
在进行基坑沉降观测时，首先需要确定观测点的设置。
一般来说，应选择在基坑周边范围内，分布均匀的地点进行观测，以确保能够全面、准确地监测基坑的沉降情况。
观测点的设置应考虑基坑的大小、周边环境、地质条件等因素，以确保观测数据的可靠性。
2. 观测方法选择。
基坑沉降的观测方法有多种，包括测量法、遥感法、地面变形法等。
在选择观测方法时，需要根据基坑的具体情况和监测要求进行综合考虑。
一般来说，可以采用多种方法相结合的方式进行观测，以获取更加全面、准确的数据。
3. 观测频次确定。
观测频次的确定是基坑沉降观测中的关键环节。
一般来说，观测频次应根据基坑的施工进度、地质条件、监测要求等因素进行合理确定。
在基坑施工初期，观测频次可以适当增加，以及时发现问题；而在基坑施工后期，观测频次可以适当减少，以节约成本。
4. 数据分析与报告编制。
观测数据的分析与报告编制是基坑沉降观测的最后一步。
在获取观测数据后，需要对数据进行科学分析，得出结论并编制观测报告。
观测报告应包括观测数据的详细情况、分析结果、存在的问题及建议等内容，以便工程管理人员及时了解基坑沉降情况，并采取相应的措施。
三、结语。
基坑沉降观测是基坑工程中至关重要的一环，合理的观测方案能够为工程安全提供重要的数据支持。
因此，在进行基坑沉降观测时，需要充分考虑观测点设置、观测方法选择、观测频次确定以及数据分析与报告编制等方面的问题，以确保观测工作的科学性、准确性和及时性。
希望本文所述的基坑沉降观测实施方案能够为相关工程人员提供一定的参考价值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
好易通
沉
降
观
测
施
工
方
案
编制人：
审核人：
好易通齐全二○一一七年八月
目录
1．编制依据 0
2．工程概况 0
3．观测目的、原则及观测点布置 (2)
3.1．观测目的 (2)
3.2．观测原则 (2)
3.3．观测点布置 (2)
4．观测方法 (2)
4.1．观测基准点设置 (2)
4.2．沉降观测点的布设和观测 (2)
5．观测周期 (3)
5.1．施工阶段 (3)
5.2．使用阶段 (3)
5.3．建筑物沉降稳定标准 (3)
6．观测仪器及人员组成 (3)
6.1．观测仪器 (3)
6.2．人员组成及职责 (3)
7．观测资料及整理 (3)
7.1．观测资料整理 (3)
7.2．观测成果 (3)
1．编制依据
2．工程概况
本工程为wwwww置业有限公司开发的住宅项目，位于00000，原机0000内。
工程项目包
2
3．观测目的、原则及观测点布置
3.1．观测目的
工程建筑物从施工开始到竣工，以及建成运营后很长一段时间，沉降变形是不可避免的。
如果变形在一定的限度之内属正常现象，但一旦超过某一限度，就会危及建筑物的安全。
因此，在建筑物的施工和运营期间，都必须对建筑物进行安全监测，以便及时掌握变形情况，发现问题，采取措施，保证建筑物从施工开始到运营期间均安全有效。
3.2．观测原则
1．参照设计图纸；
2．建筑物的四角极大转角处；
3．高低层建筑物、纵横墙的交接处两侧；
4．建筑物沉降缝两侧、基础埋深相差悬殊处。
3.3．观测点布置
根据“3.2．”观测原则要求，共布置178个沉降观测点（其中1#房1区6个、2区16个，2#房14个，3#房、4#房、5#房、8#房各12个，6#房、7#房各16个，9#房、12#房各13个，10#房、11#房各6个，13#房9个，14#房7个，具体点位见个号房沉降观测点平面布置图（附图）。
4．观测方法
4.1．观测基准点设置
基准点是沉降观测的基本控制，拟在场地外适当位置设置3个水准基准点，并准确测定其高程。
工作基点用作直接测定观测点的起始点或终点，选择适当位置布置工作基点，与基准点一起布设成水准环线，按要求进行联测。
4.2．沉降观测点的布设和观测
沉降观测点在建筑物施工过程中由我方埋设好沉降观测标志点，标志的埋设位置应避开如雨水管、窗台线、暖气片、暖水管、电气开关等有碍设标与观测的障碍物,埋设于±0.500位置（观测点大样见附图,各栋号一层施工完成后，采用植筋方法布设）。
本次共布设178
个沉降观测点（详见各栋号沉降观测点平面布置图）。
沉降观测点与工作基点、基准点构成沉降监测网，按二等水准测量的要求进行精确测量。
各次沉降观测是整个工作的主体，建筑物施工到各个时期的沉降变形量就在这一环节中反映出来，为保证测量的准确性，观测之前对所使用仪器按规范要求进行检验校正，观测按照采用相同的观测路线、使用同一仪器和水准尺、固定观测人员、在基本相同的环境和条件下工作的要求进行观测，精度严格遵行规范要求：
水准观测的技术要求
5．观测周期
5.1．施工阶段
在建筑物第一层施工完成后，拆模后进行沉降观测点布置，并进行首次观测。
之后每增加一层荷载进行一次观测直至主体封顶。
填充墙施工完成后观测一次，装修完成后观测一次。
5.2．使用阶段
建筑物竣工后半年每隔2～3个月观测一次，以后每隔4～6个月观测一次，直至建筑物沉降稳定，预计共观测3次。
当建筑物出现下沉、上浮，不均匀沉降比较严重，或裂缝发展迅速，应每日或数日连续观测。
5.3．建筑物沉降稳定标准
地基变形沉降的稳定标准应由沉降量～时间关系曲线判定。
《建筑变形测量规程》（JGJ/T8-97）中指出，一般工程若沉降速率小于0.01～0.04mm/d，可认为建筑物已经进入稳定阶段，具体取值宜根据各地区地基土的压缩性确定。
本工程取值为0.04mm/d。
6．观测仪器及人员组成
6.1．观测仪器
本次沉降观测使用广州瑞得仪器有限公司生产的DS1型自动安平水准仪(带测微器)，测量精度达±0.4mm/km，精确读数至0.1mm，估读至0.01mm。
水准尺使用5.0m高级铝合金塔尺。
6.2．人员组成及职责
成立沉降观测组，成员包括技术负责人（韦世春）一人，观测人员二人（何钟杰、丁立军）。
韦世春负责沉降观测的技术要求及技术交底；丁立军负责沉降观测及沉降各册资料的报审及整理，合格后交资料员归档。
7．观测资料及整理
7.1．观测资料整理
观测结果应于当日整理完毕，并及时将成果报甲方、监理，若发现观测结果出现异常时，及时通知甲方、监理。
如出现建筑物差异沉降超过1/1000L（L为相邻两沉降点之间距），必须立即上报项目技术负责人。
7.2．观测成果
观测工作结束后，应提交下列成果：
1．建筑物竣工后一周内向业主提交竣工沉降监测报告，内容包括：沉降观测成果表；沉降观测点位分布图及各周期沉降展开图；v-t-s（沉降速率、时间、沉降量）曲线图；沉降观测分析报告。
2．沉降观测工作全部结束后一周内向业主提交沉降监测报告，内容包括：沉降观测成果表；沉降观测点位分布图及各周期沉降展开图；v-t-s（沉降速率、时间、沉降量）曲线图；沉降观测分析报告。
附图：。
