路基沉降变形观测专项方案

1.工程概况

*********工程起点位于**市外环路北端附近的国道321上,里程为K0+000~K6+624.054。K0+000~K1+400为市政道路,一般路基宽度为60m,跨***高速路的分离式立交桥宽为50米。在K0+700~K0+786.5处设置变宽段,此处压缩人行道和非机动车道的绿化带,渐变为50米宽,与桥梁宽度一致,车行道保持不变。K1+000 ~K1+200处设置渐变段,该路段内路幅宽度逐渐变化,路基宽度从50m渐变为24.5m。由于该路段正好处于圆曲线上,因此在K1+200~K1+400段设置过渡段,该路段范围内路幅宽度为24.5m,设计时速为60Km/h,过渡段后路段按一级公路设计,设计时速为80Km/h。线路通过区域有鱼塘、水田、菜地,地基沉载力较差,设计要求进行地基加固处理;路堑高边坡地段设计要求进行锚杆框架及方格浆砌片石防护处理。

为及时掌控路基填挖方的沉降、位移情况,指导路基施工过程,保证工后沉降满足设计要求和路基稳定性,有效控制路基工程质量,制定本方案。

2.编制依据

2.1《公路路基设计规范》

2.2《路基工程施工图设计》

2.3《工程测量规范》

2.4《公路路基横断面图》

3.路基沉降变形监测的目的

3.1控制和保证路基过程质量,确保工后沉降满足设计要求(一般地段不大于15cm,年沉降速率小于4cm/年,涵背过渡段不大于8cm)。

3.2.通过连续、正确、完整、系统的观测和分析,预测沉降趋势,验证和指导施工,正确控制路堤填筑速率,以确保路基和路面的完成时间。

3.3确保路基稳定和施工安全

4路基沉降变形观测方案

4.1 观测内容

根据设计及规范要求,确定观测的主要内容有:填方段的基底沉降观测、水平位移观测、路基本体沉降观测;挖方段的水平位移观测;路隧、桥涵、路堤的过渡段沉降观测。

4.2观测断面设置

4.2.1基底沉降观测

根据设计要求,沿线路方向每隔50m设置一个观测断面,路堤填筑施工前,在基底地面的线路中心线位置埋设一个沉降板,并进行首

次观测。

4.2.2路堤水平位移观测

根据设计要求,沿线路方向每隔50m,在路堤两侧坡脚外2m、10m 处各设置水平位移观测桩,路基填筑前埋桩并进行首次观测。

4.2.3路基本体沉降观测

填筑到设计标高后,在基底沉降板埋设断面里程对应的基床表层顶面,左右设计线外3.2m处设置观测桩,与其他观测桩同步观测。

4.2.4路堑水平位移观测

路堑开挖前,在堑顶外5m位置设置位移观测桩;边坡平台施工后,在平台中心位置设置位移观测桩,分别进行位移观测。

4.2.5过渡段沉降观测

在路桥、路涵过渡段的结构物起点,距结构物起点5m、25m和50m处各设置一个监测断面,条件受限时,至少在距桥(涵)台1m 处设置一个监测断面,路堑分界处设置观测断面。每个观测断面分别在路基中心和左右设计线外3.2m处设置3个观测桩。

4.3选用观测元件类型及埋设

4.3.1基底沉降、过渡段沉降观测

基底沉降和过渡段观测桩采用沉降板,沉降板→底座、测杆和保

护套管组成,底座为宽500mm、厚10mm的正方形钢板,测杆采用Ф100mmPVC塑料管。测杆与底座钢板采用双面焊焊接牢固,为保证测杆竖直,埋设钢板前先将埋设位置整平。测杆保护套每节100cm,随着填筑增高,测杆与套管也相应增高,接高后的套管应高出填土不少于0.5m,测杆顶面应略高于套管上口,在填土施工中应采取措施保护测沉设施。

4.3.2路堤两侧位移观测桩

路堤两侧位移观测桩采用长100cm(含桩尖20cm)、直径10cm的圆木,在圆木中间打入小铁钉。埋设时先在布桩位置打一个100cm深、直径15cm的孔,然后将圆木放入孔内,桩顶露出地面10cm,孔的空隙用C15混凝土填充,确保观测桩稳固。

4.3.3路基本体位移观测桩

路基本体观测桩采用长35cm、直径20mm的钢筋制作,埋设时在机床表层级配碎石中挖30cm深、15cm直径的坑,将观测钢筋放入坑内,周围用水泥砂浆灌注。钢筋顶端做成半球形,并高出埋设表面5mm。

4.3.4高边坡位移观测桩

高边坡位移观测桩分为两种,第一种:堑顶外5cm处设置的观测桩采用长50cm(含桩尖20cm)、直径10cm的圆木,在圆木中

间打入小铁钉,埋设方法同路堤两侧的位移观测桩;第二种:边坡平台中心设置观测桩采用长35cm、直径16mm的钢筋制作,在平台施工时进行预埋。堑顶和平台的观测桩至少露出埋设面5cm。

4.4沉降观测组织机构

4.4.1组织机构

路基沉降变形监测工作实行项目总工程师总负责制,工程部长主抓,测量主管负责具体观测工作的安排、观测数据的汇总上报。

项目部为保证具体的观测工作相对稳定,固定两名有责任心的技术人员专门进行路基沉降变形观测。

4.4.2职责划分

4.4.2.1项目部总工程师职责

(1)负责贯彻建设单位、设计单位、施工指南、标准等要求和指示,负责内外协调;

(2)负责审定、批准沉降观测方案;

(3)审核上报资料,随时掌握量测情况,重大异常情况向指挥部主要领导汇报,负责技术方面的分析签定工作。

4.4.2.2工程部长职责

(1)组织编制、优化沉降观测实施方案,审查通过后负责督促落实工程部按已批复的专项方案实施;

(2)解决观测中的人员、资源配置以满足量测工作的需要,保证现场人员协调配合;

(3)督促、检查沉降观测工作,研究、解决观测中存在的问题;(4)对上报资料、分析报告复核把关,对现场沉降观测中出现的异常问题及时处理,重大异常情况向项目部总工程师汇报;

(5)定期对路基稳定性提出书面报告。

4.4.2.3工区技术主管职责

(1)负责按批准的方案准备各种所需用品,提前布设点位;(2)组织技术人员按规定的观测频率进行观测;

(3)负责对观测资料原始数据进行收集、归纳和统计分析,对数据真实性和完整性负责;观测原始数据保存完好,不得涂改;

(4)一般情况下每周向工程部长上报路基施工及稳定情况,如有突变立即汇报。

4.5 控制标准及观测频率

4.5.1控制标准

沉降观测控制标准:路基中心沉降板沉降量小于10mm/天,或竖

向位移小于10mm/天;位移观测控制标准:水平位移小于5mm/天。观测数据如果超出以上控制值时,及时查找原因,认真分析,必要时停止施工。

4.5.2观测频率

沉降观测频率,在路堤填筑期间,每天观测1次,在沉降速率较大或突变的情况下,每天观测2~3次,当两次填筑间隔时间大于3天时,每3天观测一次,因各种原因暂停施工期间,前2天每天观测一次,以后每3天观测一次,施工完成后,前15天每3天观测一次,第15~30天每周观测一次,第30天~90天每15天观测一次,以后每个月观测一次。观测周期不少于6个月。

位移观测频率为,施工期间,每天观测1次,因各种原因暂时停工期间,每周观测2次,施工完成后的1~3个月,每周观测2次,3个月以上,没有观测2次,观测周期不少于1年。

4.6沉降的分析报告

路基施工过程中,每天的观测数据都要及时整理、分析、汇总,并绘制“填土高度~时间~沉降量”关系曲线图,分析土体的侧向位移值及其发展趋势,判断地基的稳定性,并将沉降观测数据及时提供给相关单位作为工后沉降评估的依据。

路基施工至设计标高后,先持续观测不少于6个月的检测数据,根据这6个月的检测数据,绘制“填土高度~时间~沉降量”曲线,

按实测沉降推算法或沉降的反演分析法,分析并推算总沉降量、工后沉降值及后期沉降速率,结合工期要求,验证、调整设计措施使地基处理达到预定的变形控制要求。当评估结果表明沉降还不能满足路基要求时,则研究确定是延长路基放置时间继续监控,还是采取(或调整)地基加固措施,即进行“检测-评估-调整:循环,直至工期要求的时间止,并满足路面铺设要求。竣工验收时,沉降观测实施和观测资料应同时移交给工程接收单位。

采用信息化动态施工,观测路基沉降和位移变形,并整理绘制“填土高度~时间~沉降量”关系曲线图,分析土体的发展趋势,判断地基的稳定性,验证路基设计、施工方案是否满足要求,对不满足要求的进行优化设计。此过程贯穿整个路基施工期。

路基信息化施工流程图

表一路堤基底沉降观测断面里程表

表二边坡位移观测表

表三路堤位移观测断面里程表

沉降观测记录

施工单位及标段:里程范围:编号:

测量:计算:复核:

水准测量(沉降观测)记录表

施工单位及标段:里程范围:编号:

观测:扶尺:记录:见证:日期:

水平位移观测记录表

施工单位:工程名称:

施工里程:工点类型:

测量:计算:复核:见证:日期:

沉降处理方案

路基是路面的基础,路基不均匀沉降必然会引起路面的不平整,导致路面产生许多病害,主要表现为坑凹、起拱、波浪、接缝台阶、碾压车辙、桥头或涵洞两端路面沉降、桥梁伸缩缝的跳车等,不仅难以满足汽车高速行驶的要求,而且还会增加汽车的燃料消耗和轮胎磨损,加大运输成本,增加运输时间,降低社会经济效益甚至危及行车安全。 一、路基不均匀沉降的原因 造成路基不均匀沉降的原因很多,下面笔者从以下几点进行论述: 1. 1路基填土压实度不足 由于压实度不足,往往导致填方路基的不均匀沉降变形,路基两侧出现纵向裂缝,路基土体压实度不足的主要原因有以下几点: (1)施工受实际条件的限制。路基施工时,天气太干燥,局部路堤填料粘土土块粉碎不足致使路基压实度不均匀;暗埋式构造物处因构造物长度限制使路基边缘不能超宽碾压,致使路基边缘压实度不够;某些加减速车道与行车道没有同步施工,当拼接处理得不好时,其拼接处也会产生压实度不足的情况。 (2)考虑到施工安全和进度,使得压力或压力作用时间不足,路基压实不充分,致使路基压实度达不到规范要求。 (3)由于填方土体的最佳含水量控制不好,压实效果达不到规范要求。 (4)在填方路堤施工中,当路堤施工到一定高度以后,路堤边缘土体往往存在压实度不足问题,对于较高的填方路基,通常都要做相应的处治。 填方土体压实度不足,其结果是土体前期固结压力小于自重应力和各种附加应力之和,在自重作用下就会发生沉降变形,这些附加应力主要来自以下几个方面: ①车载,尤其超载情况;②含水量变化造成土体容重的改变;③地下水位升降而导致浮力作用改变;④土体饱和度改变,引起负孔隙水压力改变。这些附加应力引起土体中有效应力改变,从而导致土体发生压缩变形。 土体压实度不足还会导致填土路基的侧向变形。目前采用的地基沉降计算方法是假定侧向完全受限,仅有竖向变形,实际路基土中存在有侧向变形,这种侧向变形会引起沉降。 1.2路堤填料不均匀,控制不当 在路面施工过程中,对填料、级配很难得到有效的控制,填料常常是开挖路

高速公路软基路基沉降观测及变形观测技术探讨

高速公路软基路基沉降观测及变形观测技术探讨 摘要:在沿海地区修建高速公路,常常会遇到软土地基问题。由于软土地基的压缩性高、透水性低以及固结变形持续时间长,因此软土地基沉降量及其速率的预估就成了工程施工中的主要问题。沉降量及其速率的预估是在沉降观测的基础上进行的,所以,我国所有的高速公路项目在修建过程中都必须进行沉降观测。 关键词:软基路基,路基沉降,变形观测 Abstract: in coastal areas built highway, often encounter problems of soft soil foundation. Because of the soft soil foundation, low permeability of high compactness and consolidation deformation lasted for a long time, so soft soil foundation settlement rate and its estimate of the engineering construction is the main problem. The settlement and its estimate of the rate in settlement observation is conducted on the basis of, so, our country all the highway project in the process of building to the settlement observation. Keywords: soft foundation of roadbed, embankment settlement, deformation observation

公路路基沉降观测方案总结

路基沉降变形观测专项方案 1.工程概况 *********工程起点位于**市外环路北端附近的国道321上,里程为K0+000~K6+624.054。K0+000~K1+400为市政道路,一般路基宽度为60m,跨***高速路的分离式立交桥宽为50米。在K0+700~K0+786.5处设置变宽段,此处压缩人行道和非机动车道的绿化带,渐变为50米宽,与桥梁宽度一致,车行道保持不变。K1+000 ~K1+200处设置渐变段,该路段内路幅宽度逐渐变化,路基宽度从50m渐变为24.5m。由于该路段正好处于圆曲线上,因此在K1+200~K1+400段设置过渡段,该路段范围内路幅宽度为24.5m,设计时速为60Km/h,过渡段后路段按一级公路设计,设计时速为80Km/h。线路通过区域有鱼塘、水田、菜地,地基沉载力较差,设计要求进行地基加固处理;路堑高边坡地段设计要求进行锚杆框架及方格浆砌片石防护处理。 为及时掌控路基填挖方的沉降、位移情况,指导路基施工过程,保证工后沉降满足设计要求和路基稳定性,有效控制路基工程质量,制定本方案。 2.编制依据 2.1《公路路基设计规范》 2.2《路基工程施工图设计》

2.3《工程测量规范》 2.4《公路路基横断面图》 3.路基沉降变形监测的目的 3.1控制和保证路基过程质量,确保工后沉降满足设计要求(一般地段不大于15cm,年沉降速率小于4cm/年,涵背过渡段不大于8cm)。 3.2.通过连续、正确、完整、系统的观测和分析,预测沉降趋势,验证和指导施工,正确控制路堤填筑速率,以确保路基和路面的完成时间。 3.3确保路基稳定和施工安全 4路基沉降变形观测方案 4.1 观测内容 根据设计及规范要求,确定观测的主要内容有:填方段的基底沉降观测、水平位移观测、路基本体沉降观测;挖方段的水平位移观测;路隧、桥涵、路堤的过渡段沉降观测。 4.2观测断面设置 4.2.1基底沉降观测 根据设计要求,沿线路方向每隔50m设置一个观测断面,路堤填筑施工前,在基底地面的线路中心线位置埋设一个沉降板,并进行首

市政道路路基沉降处理施工方案样本

目录 一.工程概述 1.1工程概况 1.2路基设计 二.产生沉降因素分析 三.编制根据 四.施工准备 4.1 技术准备 4.2 组织构造 4.3 重要物质及施工机械设备状况 4.4劳动力组织 4.5 施工进度筹划 五.工程问题解决办法 5.1加固范畴 5.2 工艺流程 5.3 钻孔 5.4 灌浆 5.5 灌浆质量控制与检查 六.解决后评价

七. 质量保证办法 八.安全保证办法 九.环保及文明施工办法 十.附件:道路土方横断面图 一、工程概述 1、工程概况 *****道路位于青岛市黄岛区,**路以西,**路以北,是区域南北向交通次干路。本工程起点位于*****北侧规划路,终点位于规划淮河西路,沿线跨越现状河道,跨越河道处新建一座涵洞,全长620.56米,红线宽20米。道路东侧为美术学校,西侧为未拆迁村庄,道路红线范畴内多为农田和林地,现状地形起伏较大。 本次开裂、沉降路段位于K0+540~K0+560之间,路面浮现1cm左右裂缝,局部地段存在不均匀沉降现象。 2、路基设计 该路段为填方路段,路中填挖高度3.614米~4.693米,为道路填挖深度最深路段,道路东侧为1:1.5放坡。填方路段先清表0.3m,清表后应在填筑前压实,0.8m 以内路基采用风化砂分层填筑,0.8m如下路基采用挖方段碎石料分层填筑。 二、产生沉降因素分析 ******工程K0+540~K0+560段处在高填方区,填土时间为3月初,由于施工时间短,在路基碾压时未能完全满足分层回填碾压施工工序,压实时粒径控制欠佳,细料扫缝填充未能满足填充孔隙率控制规定。路基为1:1.5放坡,坡度较陡,且设计无护坡规定,加之路基东侧为一条淌水沟,长年有水流通过,加大了对路基冲刷。

路基沉降观测方案

目录 一、工程概况 (2) 二、编制说明 (2) 1.编制依据 (2) 2.编制原则 (2) 3.编制范围 (2) 三、监控测量组织体系机构 (3) 1.组织机构 (3) 2.监控量测管理 (3) 四、高填方路基位移与沉降观测 (3) 1.位置桩埋设及观测 (3) 2.水准点埋设及精度要求 (4) 3.观测频率 (4) 4.施工中观测控制标准 (5) 5.观测成果及成果整理要求 (5) 五、路基软基换填沉降观测 (5) 1.作业准备 (5) 2.技术要求 (6) 3.施工顺序 (6) 4.观测频率 (6) 5.测量成果统计及分析 (7) 六、高边坡沉降观测 (7) 七、观测实施流程 (8) 八、报警方法 (9) 1.稳定控制标准 (9) 2.报警流程 (10) 九、监测技术要求 (10) 1.人工巡视 (10) 2.裂缝监测 (10) 3.监测频率 (11) 十、监测设施保护 (11) 十一、安全管理 (11) 1.加强安全生产教育 (11) 2.做好监测施工现场安全措施 (12) 3.制定相关应急预案 (12)

高填方及高边坡位移、沉降观测方案 一、工程概况 本标段为广东省汕(头)至湛(江)高速揭博段T7标段,路线起于五华县梅林镇梅新水库下游,起点桩号为K132+020,路线向西在梅林镇琴口村附近跨琴江,设琴江大桥,其后在告岭村附近设梅林互通与县道X003连接,路线向西经锡古塘至曾洞,经鹅公塘至官洞,设官洞大桥跨龙华路,设华阳互通与省道S120和龙华路连接,路线终点位于华阳镇古塘角村,终点桩号为K142+000,路线全长9.980Km。 本合同段内路堑高边坡共计25段,其中主线有15段,梅林互通5段,华阳互通5段;设置沉降桩共有78个,其中主线40个,梅林互通23个,华阳互通15个。高填方路基共25段,其中主线内有15段,梅林互通5段,华阳互通5段,设置观测桩94个,其中主线51个,梅林互通20个,华阳互通23个,且大部分高填方处于软基换填位置。为掌握高边坡及高填方施工中的安全和稳定,另一方面能正确预测工后沉降,使沉降控制在允许范围之内(详见附表)。 二、编制说明 1.编制依据 1.1《广东省汕头至湛江高速公路揭西大溪至博罗石坝段第七合同段两阶段施工图设计》; 1.2《公路路基施工技术规范》(JTG F10-2006); 1.3《公路工程质量检验评定标准(第一册土建工程)》(JTG F80/1-2004); 1.4中交一公局多年高速公路施工经验。 2.编制原则 结合业主下发的设计图纸和本项目现场踏勘,充分满足工期、质量、安全、环保及文明施工等方面的规定和要求。合理安排施工顺序,做到布局合理、突出重点、全面展开、平行作业、科学组织、均衡生产、以保证施工连续均衡地进行。严格遵守合同文件明确的设计规范、施工规范和质量评定与验收标准。 3.编制范围 本施工方案适用于汕湛高速揭博项目T7标K132+020~K142+000段高填方路基、高边坡施工。

公路工程路基沉降观测及变形观测实施方案

公路工程项目名称 路基沉降观测及变形观测实施方案 编制: 复核: 审批: 项目部 XXXX年XX月XX日

一、工程概况 XXXXXXXXXXXXXXX为新增国道主干线XXX胶南至海晏公路的重要关联路段,本项目起点位于XXX,终点位于XXX,路线全长XXXXkm,施工范围为:KXX+000~KXX+000,主线采用双向四车道一级公路标准建设,设计速度80公里/小时,路基宽度24.5米。桥涵设计汽车荷载采用公路-Ⅰ级。 本标段工程量主要有:路基主线XXXXkm、匝道XXXXkm,主线大桥XX座、通道桥XX座、匝道中桥XX座,涵洞XX道,分离式立交XX处,互通式立交XX处,服务区XX处。 二、编制及测量依据 1、《工程测量规范》(GB 50026-2007); 2、《公路勘测规范》(JTG C10-2007); 3、《国家三、四等水准测量规范》( GB/T 12898-2009); 4、《公路工程技术标准》(JTG B01-2011); 5、设计图纸; 6、设计院交桩成果; 7、控制点加密成果。 三、适用范围 适用于本标段所有高填深挖路段。 四、观测目的及范围 1、观测目的 为了确保工程施工质量,保证工程按预期目标顺利进行,必须对路基及高边坡进行沉降观测,以便充分了解边坡和路基的沉降值,沉降变化趋势和稳定情况,从而控制高填土和深挖方速率。在实际填筑中应严密监视各种埋设仪器的观测指标,及时进行综合分析而定。根据沉降量资料分析确定规定日期后沉降是否满足要求,根据沉降变化情况指导施工,确保全线施工质量。 2、观测范围 本标段的范围KXX+000-KXX+000,包括KXX+677-KXX+000,323M的高填土路基; KXX+000-KXX+659左侧深路堑;KXX+103-KXX+655右侧深路堑;KXX+755-KXX+019左侧深路堑;KXX+267-KXX+444左侧深路堑;KXX+469-KXX+589左侧深路堑; KXX+210-KXX+390左侧深路堑;KXX+703-KXX+906左侧深路堑;KXX+219-KXX+424右

高速公路路基沉降观测方案

高速公路路基沉降观测方案 溆浦至怀化高速公路 (1-20合同段) 路基沉降与稳定观测方案 目录 1 目的和意义………………………………………………………… 1 2 沉降与稳定观测的依据…………………………………………… 2 3 观测内 容........................................................................3 4 沉降与稳定观测点的布设 (3) 4.1 布置原则.....................................................................3 4.2 沉降与稳定观测点布设步骤.............................................5 4.3沉降与稳定观测点布设方法 (6) 5 溆怀路重点观测断面的选择................................................9 6 沉降与稳定观测控制指标和精度 (10) 6.1 沉降观测..................................................................10 6.2稳定性观测 (11)

7 沉降与稳定观测的周期......................................................11 8 提交成果 (11) 8.1 提交的成果报告............................................................11 8.2 成果报告的应用 (11) 9项目的组织和管理 (12) 9.1 项目的组织结构及主要参加人员.......................................12 9.2 拟投入的仪器设备和计算软件..........................................13 9.3 有关部门的协调配合 (13) 10 项目经费预算………………………………………………………14 附表(溆怀高速公路路基沉降与稳定测点分布一览表) 溆怀高速公路路基沉降与稳定观测方案 1 目的和意义 复杂多变的地形、地貌、地质条件是高速公路路基施工和长期稳定所面临的共同课题,对这些问题的了解程度和处理成功与否将直到公路的整体质量,这其中,软土地基、特殊土路基、高填方路堤、半填半挖路堤、陡坡路接影响堤、岩溶地基、填切交界频繁等不利因素更是路基修筑的棘手问题。

路基沉降观测指导方案

路基沉降观测指导方案 (一)一般规定 1、观测的目的是通过沉降观测,利用沉降观测资料分析、预测工后沉降,提出加速路基沉降的措施,确定无碴轨道的铺设时间,评估路基工后沉降控制效果,确保无碴轨道结构的安全。 2、路基上无碴轨道铺设前,应对路基变形作系统的评估,确认路基的工后沉降和变形满足无碴轨道铺设要求。 3、路基填筑完成或施加预压荷载后应有不少于6个月的观测和调整期。观测数据不足以评估或工后沉降评估不能满足设计要求时,应延长观测或采取必要的加速或控制沉降的措施。 4、观测期内,路基沉降实测值超过设计值20%及以上时,应及时查明原因,必要时进行地质复查,并根据实测结果调整计算参数,对设计预测沉降进行修正或采取沉降控制措施。 5、评估时发现异常现象或对原始记录资料存在疑问,要进行必要的检查。 (二)观测的内容 1、路基沉降观测应以路基面沉降和地基沉降观测为主。 2、路堑沉降观测部位为基床表层的底面处。 3、路堤沉降是由路堤本体和地基组成,为了观测到路堤

的沉降与时间的关系,及沉降主要产生的部位,一般路堤观测的内容应为:基床底层顶面的路基总沉降和地基面处地基部分总沉降。 4、对于地基条件复杂和填土高度大的路堤,还包括如下内容:路堤中部的沉降观测;地基处理范围的下限处地基深部的沉降观测。 (三)观测断面和观测点的布置 1、观测断面布置 (1)沉降观测断面的间距一般不应大于50 m。地形、地质条件变化较大地段应适当加密(以设计文件为准),应 不大于25m布设一个断面。 (2)对地形横向坡度大或地层横向厚度变化的路基工点应布设不少于1个横向观测断面。 (3)一个沉降观测单元(连续路基沉降观测区段为一单元)应不少于2个观测断面。 2、观测点布置 (1)沉降观测可在线路两侧地基、路肩和线路中心设置观测桩或在线路中心设置沉降板。 (2)对于路堤观测断面,在线路中心线布设一组沉降板,路肩两侧布设变形观测桩。 (3)有预压土路堑地段,每个路堑断面在线路中心设沉降板一组,两侧路肩各设观测桩1个。无预压土路堑

路基沉降的原因及处理措施

路基沉降的原因及处理措施 作者:唐勇军来源:本站原创发布时间:2010年01月06日点击数: 1275 摘要:文中就路基沉降的原因进行了分析,并就路基产生沉降的处理措施进行了探讨,指出应从设计方法与施工两个方面着手,分析路基沉降造成的原因并采取切实有效的措施,以避免及减小路基沉降的发生。 关键词:路基沉降原因措施 路基是路面的基础,路基不均匀沉降必然会引起路面的不平整,导致路面产生许多病害,主要表现为坑凹、起拱、波浪、接缝台阶、碾压车辙、桥头或涵洞两端路面沉降、桥梁伸缩缝的跳车等,不仅难以满足汽车高速行驶的要求,而且还会增加汽车的燃料消耗和轮胎磨损,加大运输成本,增加运输时间,降低社会经济效益甚至危及行车安全。 一、路基不均匀沉降的原因 造成路基不均匀沉降的原因很多,下面笔者从以下几点进行论述:1. 1路基填土压实度不足 由于压实度不足,往往导致填方路基的不均匀沉降变形,路基两侧出现纵向裂缝,路基土体压实度不足的主要原因有以下几点: (1)施工受实际条件的限制。路基施工时,天气太干燥,局部路堤填料粘土土块粉碎不足致使路基压实度不均匀;暗埋式构造物处因构造物长度限制使路基边缘不能超宽碾压,致使路基边缘压实度不够;某些加减速车道与行车道没有同步施工,当拼接处理得不好时,其拼接处也会产生压实度不足的情况。

(2)考虑到施工安全和进度,使得压力或压力作用时间不足,路基压实不充分,致使路基压实度达不到规范要求。 (3)由于填方土体的最佳含水量控制不好,压实效果达不到规范要求。 (4)在填方路堤施工中,当路堤施工到一定高度以后,路堤边缘土体往往存在压实度不足问题,对于较高的填方路基,通常都要做相应的处治。 填方土体压实度不足,其结果是土体前期固结压力小于自重应力和各种附加应力之和,在自重作用下就会发生沉降变形,这些附加应力主要来自以下几个方面: ①车载,尤其超载情况;②含水量变化造成土体容重的改变;③地下水位升降而导致浮力作用改变;④土体饱和度改变,引起负孔隙水压力改变。这些附加应力引起土体中有效应力改变,从而导致土体发生压缩变形。 土体压实度不足还会导致填土路基的侧向变形。目前采用的地基沉降计算方法是假定侧向完全受限,仅有竖向变形,实际路基土中存在有侧向变形,这种侧向变形会引起沉降。 1.2路堤填料不均匀,控制不当 在公路施工过程中,对填料、级配很难得到有效的控制,填料常常是开挖路堑、隧道掘进产生的废方,这些填料性质差异大、级配也相差很远。一方面,在施工过程中,如果分层碾压厚度过大,小颗粒填料和软弱物质很难得到有效压实,在荷载的长期作用下,回填料会产生不协调沉降变形,路面会产生局部沉陷,刚性路面还可能产生裂纹。

公路路基沉降观测方案

州群众服务中心一级主干道工程二标段路基沉降变形观测专项方案 编制: 审核: 日期:

1.工程概况 麻新城区群众服务中心一级主干道工程是黔东南苗族侗族自治州群众服务中心主要干道。本项目的建设将促进和拓展经济开发区和凯麻新城区的城市发展空间,为后续城市建设起到重要作用。凯麻新城区州群众服务中心一级主干道起于开司大道,于开司大道左侧相交90°。路线全长3163.394道路主干道标准建设,设计车速为60km/h。 为及时掌控路基填挖方的沉降、位移情况,指导路基施工过程,保证工后沉降满足设计要求和路基稳定性,有效控制路基工程质量,制定本方案。 2.编制依据 2.1《公路路基设计规范》 2.2《路基工程施工图设计》 2.3《工程测量规范》 2.4《路基横断面图》 3.路基沉降变形监测的目的 3.1控制和保证路基过程质量,确保工后沉降满足设计要求(一般地段不大于15cm,年沉降速率小于4cm/年,涵背过渡段不大于8cm)。 3.2.通过连续、正确、完整、系统的观测和分析,预测沉降趋势,

验证和指导施工,正确控制路堤填筑速率,以确保路基和路面的完成时间。 3.3确保路基稳定和施工安全 4路基沉降变形观测方案 4.1 观测内容 根据设计及规范要求,确定观测的主要内容有:填方段的基底沉降观测、水平位移观测、路基本体沉降观测;涵洞、路堤的过渡段沉降观测。 4.2观测断面设置 4.2.1基底沉降观测 根据《公路路基施工技术规范》要求,沿线路方向每隔100~200m 设置一个观测断面,路堤填筑施工前,在基底地面的线路中心线位置埋设一个沉降板,并进行首次观测。 4.2.2路堤水平位移观测 根据《公路路基施工技术规范》要求,沿线路方向每隔100~200m,在路堤两侧坡脚外2m、10m处各设置水平位移观测桩,路基填筑前埋桩并进行首次观测。 4.2.3路基本体沉降观测

铁路沉降观测方案

新建成都至蒲江铁路站前工程CPZQ-3标段线下工程沉降观测实施方案 编制: 审核: 审批: 中铁十二局集团有限公司成都至蒲江铁路工程项目经理部 二○一三年十二月 目录 第一章总则 (1) 一、适用范围 (1) 二、工作依据 (1) 第二章组织管理 (2)

一、组织机构 (2) 二、职责分工 (2) (一)分部 (2) (二)各工区 (2) 三、设备机具配臵 (3) 四、工作程序 (3) 第三章建网要求 (4) 一、沉降变形测量等级及精度要求 (4) 二、沉降变形监测网主要技术要求及建网方式 (4) 三、沉降变形观测点的布臵要求 (6) 四、沉降变形监测测量工作基本要求 (7) 五、沉降变形监测观测具体要求 (8) 第四章路基工程 (11) 一、一般规定 (11) 二、路基地段沉降观测技术要求 (11) 三、观测元件埋设说明 (14) 四、观测方法、精度与要求 (16) 第五章桥涵工程 (20) 一、观测点的设臵原则 (20) 二、观测元件与埋设技术要求 (23) 第六章过渡段工程 (26) 一、观测断面和观测点的设臵原则 (26)

二、观测元件与埋设技术要求 (26) 三、观测技术要求 (26) 第七章隧道工程 (27) 一、观测断面和观测点的设臵原则 (27) 二、观测元件与埋设技术要求 (28) 三、观测技术要求 (29) 第八章数据的管理和沉降软件的使用 (30) 一、数据的管理 (30) 二、软件的使用软件 (32) 附件一:线下工程沉降变形观测及评估流程图 (38) 附件二:资料传递程序 (40) 附件三:附表 (41) 附表1 工程沉降变形观测准备工作检查记录表 (41) 附表2 工程沉降变形观测结果评估验收记录表 (42) 附表3电子水准测量记录手簿 (43) 附表4 路基沉降观测记录表(沉降观测桩) (44) 附表5 路基观测桩沉降量记录汇总表 (45) 附表6 路基沉降观测记录表(沉降板) (46) 附表7 路基沉降板观测记录汇总表(沉降板) (47) 附表8 路基沉降板观测记录表(剖面管) (48) 附表9 路基分层沉降观测记录表 (49) 附表10 路基分层沉降观测记录汇总表 (50)

隧道沉降观测方案

中交第一公路工程局有限公司 CHINA FIRST HIGHW A Y ENGINEERING CO.,L TD. 新建沪昆铁路客运专线长沙至昆明段(贵州)CKGZTJ-4 标二工区 隧道沉降变形观测方案中交第一公路工程局有限公司沪昆客专贵州段工程指挥部二工区 二○一一年一月

目录 一、总则 (2) 二、主要依据的标准及规范 (2) 三、沉降变形监测网建立及测量技术要求 (2) 四、一般规定 (3) 五、沉降观测的内容 (4) 六、沉降观测点的布置 (4) 七、观测精度 (4) 八、沉降观测频度 (4) 九、分析评估方法及判定标准 (5) 十、组织与管理 (6) 一、总则 1、为指导沪昆客运专线贵州段土建工程四标段二工区做好施工期间的沉降观测,通过对隧道工程的沉降观测资料进行分析,预测工后沉降,确定无碴轨道的铺设时间,评估路基工后沉降控制效果,确保无碴轨道结构的安全,制定本方案。 2、无碴轨道铺设条件评估的重点是线下工程的变形,评估综合考虑沿线路方向各种结构物间的变形关系进行实施。 3、基础工程的沉降观测数据必须采用先进、成熟、科学的检测手段取得,且必须真实可靠,全面反映工程实际状况。 4、本规定适用于施工期及正式验收通过前的沉降观测评估工作。 二、主要依据的标准及规范 1、《客运专线无碴轨道铺设条件评估技术指南》(铁建[2006]158号); 2、《高速铁路工程测量规范》及条文说明(TB10601-2009); 3、《工程测量规范》(GB50026-2006) 4、《国家一、二等水准测量规范》GB12897-2006 5、《客运专线铁路变形观测评估技术手册》工管技2009-77号 6、沪昆客专隧道设计图纸 三、沉降变形监测网建立及测量技术要求 1、沉降监测网的建立、精度要求等应符合相关规范的要求; 2、沉降监测网应在施工高程控制网的基础上进行加密建立,按二等水准测

新软基处理沉降观测测量方案

目录 一、工程概况 ..................................................................................... - 2 - 二、编制依据 ..................................................................................... - 2 - 三、路基沉降观测断面的布置原则 .................................................. - 3 - 四、路基沉降观测内容...................................................................... - 3 - (一)路基沉降总体要求...................................................................................................- 3 - 1、沉降变形测量等级及精度要求 ...........................................................- 3 - 2、沉降变形监测网主要技术要求及建网方式 .......................................- 3 - 3、沉降变形测量点的布置要求 ...............................................................- 5 - 4、沉降变形监测测量工作基本要求 .......................................................- 6 - 5、沉降变形观测具体要求 .......................................................................- 7 - (二)路基沉降变形观测...................................................................................................- 9 - 1、路基沉降控制标准 ...............................................................................- 9 - 2、一般规定 ...............................................................................................- 9 - 3、路基地段沉降观测技术要求 ............................................................ - 10 - 4、地基土深层沉降监测 ........................................................................ - 10 - 5、监测断面布置形式 ............................................................................ - 13 - 6、断面观测的基本要求 ........................................................................ - 15 - 7、执行标准 ............................................................................................ - 16 - 8、成果的重测和取舍 ............................................................................ - 18 - 9、观测频率 ............................................................................................ - 18 - 10、统计、汇总 ...................................................................................... - 19 - 11、观测中的注意事项 .......................................................................... - 19 - 12、测点保护 ...........................................................................................- 20 - 五、监测数据分析 ....................................................................... - 20 -

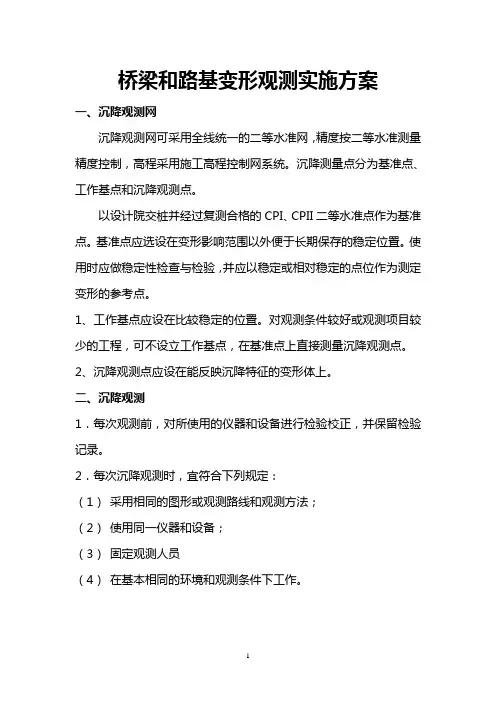

桥梁沉降观测方案

连镇铁路LZZQ-5标沉降观测方案 1、编制依据 (1)《国家一、二等水准测量规范》(GB12897—2006); (2)《建筑沉降变形测量规程》(JGJ/T8-2007); (3)《铁路客运专线竣工验收暂行办法》(铁建设[2007]183号);(4)《客运专线铁路有碴轨道铺设条件评估技术指南》(铁建设[2006]158号) (5)《全球定位系统(GPS)测量规范》(GB/T18314-2009); (6)《高速铁路工程测量规范》(TB 10601-2009); (7)《高速铁路桥涵工程施工质量验收标准》(TB 10752-2010);(8)《高速铁路设计规范》(TB 10621-2014); (9)客运专线铁路变形观测评估技术手册(修订版); (10)高邮特大桥、路基等相关图纸文件; (11)铁路总公司有关规定。 (12)连镇铁路沉降变形观测评估实施细则。 2、工程概况 新建连云港至镇江铁路地处我国东部沿海地带,位于江苏省南北纵向中轴线上。线路北起苏北连云港市,沿宁连高速公路引入淮安市,与京杭运河、京沪高速公路并行,向南经苏中扬州市,跨长江后止于苏南镇江市,正线全长304.883km。 连镇5标地处扬州境内,起讫里程为DK177+218.46-DK205+504.97,全长28.287km。其中,DK177+218.46-DK179+282.375为界首站和区间路基段,高邮特大桥(DK179+282.375~DK203+866.39)全长24.584km。本标段桥梁占比87.85%。

本标段共有9联连续梁,1孔现浇简支箱梁,3座刚构-连续梁桥,桥梁其余部分采用721片32m和24m后张法预应力混凝土简支箱梁通过。一分部管段内包含路基和2座刚构-连续梁桥,二分部管段内包含5联连续梁,三分部管段内包含4联连续梁和1联刚构-连续梁桥。 桥梁基础采用打入法PHC-800-130管桩基础和钻孔灌注桩,桩基直径采用1.0m、1.25m、1.5m、2.0m。桥梁墩身采用圆端形实心桥墩,桥台采用矩形桥台。 涵洞孔径采用1.5-6.0m,采用圆涵、框架涵结构,兼顾排水、交通等功能。 3、沉降观测的意义 有碴轨道对桥梁等线下工程的工后沉降要求非常严格,工程在设计中虽然对每个桥墩进行了沉降量的计算,但是沉降变形是一个很复杂的过程,单靠理论计算很难满足轨道对工后沉降的要求。施工期间必须按设计要求进行沉降观测,通过对沉降观测数据的分析处理和评估,验证或调整沉降设计参数,必要时进行地质复查并采取沉降控制措施使结构物达到规定的变形控制要求。通过对设计沉降的验证和修改,分析、预测出最终沉降量和工后沉降量,合理确定轨道的铺设时间,确保设计目标顺利实现。 4、沉降观测的范围和内容 (1)沉降观测范围:DK171+218.46-DK179+100段站场路基(其中,D K177+527.15-DK177+604.85为子婴干渠中桥、DK178+713.15-DK178+846. 85为龙翔大桥)、DK179+100-DK179+282.375段区间路基、路基段落内的涵洞、高邮特大桥的所有墩台及梁体。 (2)沉降观测的内容:路基、涵洞、桥梁的垂直位移监测和水平位移监测。

路基沉降观测方案

沉降观测方案 一、工程概况 1、软土分布及特性 本合同段软土分布于K9+000—K11+500,主要由低液限淤泥质粘土和松散砂土组成,砂土极松散,软土厚1~2米。据土工试验资料,淤泥质低液限粘土主要物理力学性质指标:含水量W=25.4%,天然密度ρ=1.95g/cm3,孔隙比e=0.915,IL=1.21,压缩系数a0.1-0.2=0.5MPa-1,压缩模量Es=3.49MPa,固结快剪内聚力Cg=12KPa,固结快剪内摩擦角Фg=2.8o,各级压力下垂直固结系数Cv50=0.93×10-3cm2/s,标准贯入击数N63.5=2击。 2、设计要求 2.1在软土地基上修筑公路路堤,最突出的问题是稳定和沉降。为掌握路堤在施工期间的变形动态,必须进行动态观测。在施工过程中进行沉降和稳定观测,一方面保证路堤在施工过程中的安全和稳定,另一方面能正确预测工后沉降,使工后沉降控制在设计允许范围之内。 2.2观测点最好设在同一个横断面上,这样有利于测点的看护,便于集中观测,统一观测频率,更重要的是便于各观测项目数据的综合分析。 2.3 每200米设置一个监测断面,桥头段每50米设置一个监测断面,且第一个监测断面设置在桥头搭板末端。按照路基横断面图测放出路肩沉降板、路中沉降板、位移边桩的具体位置。 2.4沉降观测板采用500 mm×500 mm×10mm的方形钢板为底盘,用内径40mm的镀锌铁管作测杆,将测杆焊于底盘中心,测杆与底盘连接处,用对角布置的4条Φ12钢筋(L行,边长100mm×100mm)帮焊。测杆第一节长1m,以后每节长度约1-1.2 m用水管接头(标准件)连接。位移边桩位采用1500mm ×100 mm×100 mm的砼预制桩。位移边桩埋设地下部分不小于1.2米,外露部分不小于0.1米。 2.5路堤沉降:在路基施工前,用DSZ3型水准仪以二级中等精度要求的几何水准测量测出沉降板的原始高程。在施工期及预压期按设计及规范要求定期观测沉降,并做好详细记录。 2.6地表土水平位移:在路基施工前,用全站仪采用坐标法测量位移边桩的坐标。在施工期及预压期按设计及规范要求定期观测位移边桩的位移情况,并做好详细记录。 2.7监测频率:试验段开始填筑后,填筑期间每日观测2次。 2.8监测工作时间进度根据施工进度安排,与施工紧密结合,确保整个工作协调进行。路堤中心线的沉降值应小于10mm/天,位移边桩的位移小于5mm/天,方可进行下一层的填筑。 2.9设计预压时间按6个月考虑,但实际预压时间应根据沉降观测及稳定要求确定,但至少保证预压一个雨季以上。本项目开工后应优先安排软土地基路段路基土石方的工程施工,确保预压效果。 3、处理路段及方案 本合同段的软土路基分布情况及处理方案,具体见下表:

小区道路沉降的施工方案

小区道路沉降的施工方案 小区路面沉陷不仅影响路面平整度,降低行车舒适性,而且削弱路面的整体强度,诱发各种病害,如网裂等。在雨天,路面沉陷区域排水不畅,甚至积水,从而导致车辆飘滑,影响车辆行车安全,因此,对车辙和路面沉陷尽快加以处治,恢复道路服务性能。 一、施工准备 1、对沉降处进行道路围档,交通警示,通过道路路面结构层的破除,摸清路面下实际情况,做好原因分析和人员、机械组织。 2、考虑周边交通情况,增加沉降路路基密实度,采用钢筋混凝土路面,加强路面强度和刚度。 3、将沥青混凝土面层清除,同监理、业主共同现场认定,不用处理水泥混凝土面板的,将面板清扫干净,喷洒石油沥青,铺设玻纤土工格栅一层后,再次喷洒一层石油沥青粘结油,然后铺筑粗粒式沥青混凝土与原有沥青混凝土路面顶面高程一致。 4、如发现水泥混凝土面板发生破损现象,将松动或松散混凝土面板清除。确定基底强度,挖出到基底并满足承载力要求时,用块石回填做基层材料,浇注加早强剂的水泥混凝土面板。养生达到强度要求时,喷洒石油沥青及土工格栅,再次喷洒石油沥青后,铺筑4cmAC25粗粒式沥青混凝土找平。 二、仅面层有坑槽时的修理办法: 路面的基层完好,仅面层有坑槽时,应按下列方法修理: 1、测定破坏部分的范围和深度,按“圆洞方补”原则。划出大致与路中心线平行或垂直的挖槽修补轮廓线(正方形或长方形);若采用沥青混合料预制快修补,则应划出尺寸等于预制块倍数的轮廓线。 2、开槽应开凿到稳定部分槽壁要垂直,并将槽底、槽壁消除干净。 3、在干净的槽底、槽壁薄刷一层粘结沥青.随即填铺备好的沥青混合料或选用尺寸、形状相匹配的沥青混合料预制块铺平,并用细粒式沥青混合料填塞预制块四周接缝烙平压实;新填铺部分应略高于原路面(高出量应根据坑槽深浅、用料粗细及压实程度而定),待行车压实稳定后保持与原路面相平。

公路沉降观测方案

318国道南浔至吴兴段改建及配套工程南浔段 路基沉降观测方案 项目负责:汪道静 编写: 邱良鹤 审核:王志刚 审定:郭云飞 提交单位:中交一航局二公司湖州项目部 提交时间:二〇一五年九月

318国道南浔至吴兴段改建及配套工程南浔段路基 沉降观测方案 ?1工程概况 318国道南浔至吴兴段改建工程起点在江苏、浙江两省交界处,项目起点与老318国道(桩号约为K119+000)相交,向北通过南浔跨线桥与规划道路相接,向南通过南浔五桥互通跨长湖申Ⅲ级航道,终点接湖州申苏浙皖至申嘉湖高速公路连接线,与湖盐公路相交,终点桩号为K33+164,主线全长33.164公里,旧馆连接线长约2.3公里,升山连接线约1.0公里。设计速度主线为80公里/小时,连接线为60公里/小时。 ? 2 技术标准及依据 1、《工程测量规范》(GB50026-2007); 2、《建筑变形测量规范》(JGJ8-2007); 3、《公路路基施工技术规范》(JTGF10-2006)。 ? 3 水准基点的布设、施测 水准基点是整个观测工作的基准,其高程系统采用独立高程基准,各路段由其水准基点构成水准闭合环。本工程按三等水准测量精度要求,使用Trimble Dini0.3mm型电子水准仪,配合条码式铟瓦水准钢尺进行施测,内业使用NASEW V3.0软件进行平差。 3.1水准基点的布设 为保证观测值的可靠性,在施工区域外的位臵进行埋设。水准基点标识设臵如下所示: 3.2水准基点的施测 本工程采用单程双测的方法对各路段的水准基点进行闭合水准测量,

将外业采集的数据下载至计算机,使用NASEW V3.0软件进行平差。 数据分析表明,本次水准观测精度完全满足三等水准测量精度要求,所有水准基点在观测期间均稳定可靠,未发生任何失稳现象,为观测数据的准确性提供了可靠依据。 ?4沉降观测 4.1沉降板的布设 沉降观测采用布设沉降板进行观测,沉降板布臵在左路肩、路中、右路肩三处。桥头路段布设1-2个观测断面;箱涵路段布设1个观测断面;一般路段布设间距为100-200m。沉降板布设示意图如下: 沉降板由有底管、接头、连接管、管堵组成,材料为A3钢;护套筒的组成与沉降板相同,材料也为A3钢。焊接均采用连续焊接,焊缝高度大于连接板厚度。沉降板,测杆连接高度4m,倾斜度小于1度。 在埋设点时,挖一500×500×200mm左右的土坑,坑内用30至50mm黄砂垫

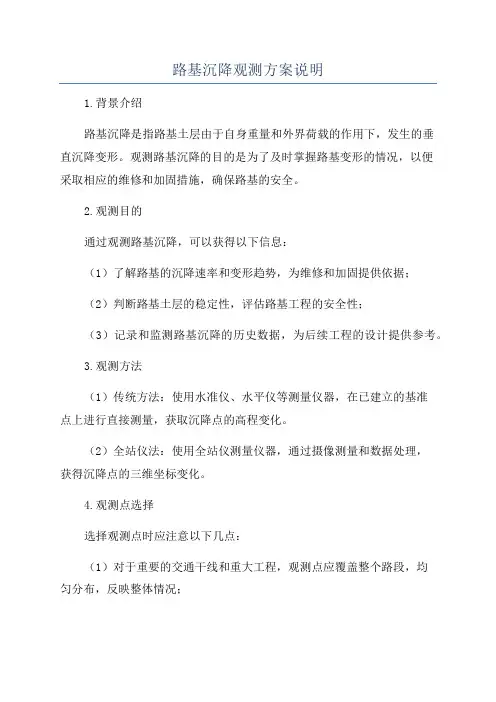

路基沉降观测方案说明
