(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920435321.2(22)申请日 2019.04.02(73)专利权人 厦门市计量检定测试院地址 361000 福建省厦门市湖滨南路170号四楼(72)发明人 郑伟峰 蒋淑恋 郑尚榜 谢汉斌 陈炯宇 (74)专利代理机构 深圳市博锐专利事务所44275代理人 张明(51)Int.Cl.G01B 11/02(2006.01)(54)实用新型名称一种激光位移传感器的校准装置(57)摘要本实用新型提供了一种激光位移传感器的校准装置，包括激光校准组件、导轨、光栅尺和支架；导轨上沿轴向依次设有两个感应件；支架位于两个感应件之间且沿导轨的轴向可移动设置；激光校准组件包括沿导轨轴向依次对应设置的激光干涉仪、分光镜和反光镜，反光镜设于支架上；光栅尺与导轨平行设置；支架上设有转盘，转盘可转动设置，使得放置于转盘上的待校准的激光位移传感器的感应端朝向任意一个感应件。
所述激光位移传感器的校准装置操作方便且适用性更强。
权利要求书1页 说明书4页 附图1页CN 209512775 U 2019.10.18C N 209512775U权 利 要 求 书1/1页CN 209512775 U1.一种激光位移传感器的校准装置，其特征在于，包括激光校准组件、导轨、光栅尺和支架；所述导轨上沿轴向依次设有两个感应件；所述支架位于两个感应件之间且沿导轨的轴向可移动设置；所述激光校准组件包括沿导轨轴向依次对应设置的激光干涉仪、分光镜和反光镜，所述反光镜设于支架上；所述光栅尺与导轨平行设置；所述支架上设有转盘，所述转盘可转动设置，使得放置于转盘上的待校准的激光位移传感器的感应端朝向任意一个感应件。
2.根据权利要求1所述的激光位移传感器的校准装置，其特征在于，所述导轨的数目为两个。
3.根据权利要求1所述的激光位移传感器的校准装置，其特征在于，两个的所述感应件分别设于导轨的两个端部。
【CN209521673U】一种车载安全监控报警装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920246093.4(22)申请日 2019.02.26(73)专利权人 四川一诺创赢科技有限公司地址 610000 四川省成都市武侯区聚龙路68号(72)发明人 陈探 余云富 (74)专利代理机构 成都四合天行知识产权代理有限公司 51274代理人 周建 王记明(51)Int.Cl.B60T 7/12(2006.01)G01N 33/00(2006.01)G01V 9/00(2006.01)(54)实用新型名称一种车载安全监控报警装置(57)摘要一种车载安全监控报警装置，包括外壳、A/D转化模块、微处理器、车辆制动模块和气体传感器，所述的气体传感器信号输出端与A/D转化模块的输入端连接，气体传感器采集易燃易爆的物体信息，并将采集到的信号输入到A/D转化模块；A/D转化模块输出端与微处理器的输入端连接，并将转换后的信号输入微处理器；车辆制动模块与微处理器连接并接收微处理器的信号或者向微处理器发送信号，外壳将A/D转化模块、微处理器、车辆制动模块和气体传感器包裹，通过使用本装置，易燃易爆物品检测装置报警时，司机不用熄火也可以检查乘客携带的物品，方便司机对乘客物品的检查和对车辆的驾驶。
权利要求书1页 说明书4页 附图3页CN 209521673 U 2019.10.22C N 209521673U权 利 要 求 书1/1页CN 209521673 U1.一种车载安全监控报警装置，其特征在于，包括外壳(1)、A/D转化模块、微处理器、车辆制动模块和气体传感器，所述的气体传感器信号输出端与A/D转化模块的输入端连接，气体传感器采集易燃易爆物体的气体浓度信息，并将采集到的信号输入到A/D转化模块；A/D 转化模块输出端与微处理器的输入端连接，并将转换后的信号输入微处理器；车辆制动模块与微处理器连接并接收微处理器的信号或者向微处理器发送信号，外壳(1)将A/D转化模块、微处理器、车辆制动模块和气体传感器包裹；所述车辆制动模块包括刹车踏板(6)、刹车控制电机、齿轮(7)、连接板(8)、齿带(3)和控制按钮，所述刹车控制电机的输入端与微处理器的输出端连接，控制按钮的输出端与微处理器的输入端连接，刹车控制电机的输出轴和齿轮(7)连接，连接板(8)固定在刹车踏板(6)上，齿带(3)固定在连接板(8)上，齿带(3)与齿轮(7)啮合。
【CN209542650U】一种磁珠式加速度传感器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920399898.2(22)申请日 2019.03.27(73)专利权人 温州佳得智能科技有限公司地址 325000 浙江省温州市永嘉县三江街道江头村(72)发明人 高忠康 (74)专利代理机构 北京乾诚五洲知识产权代理有限责任公司 11042代理人 付晓青 杨玉荣(51)Int.Cl.G01P 15/105(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种磁珠式加速度传感器(57)摘要本实用新型涉及一种磁珠式加速度传感器，包括具有空腔的壳体以及卡接在壳体上的盖体，空腔内设有条形柱和霍尔传感器，条形柱内设有滚道，滚道内设有能够与霍尔传感器的感应探头形成非接触式感应的磁性滚珠，磁性滚珠可在滚道内自由滚动。
在汽车启动的时候，霍尔传感器会第一时间获取滚珠在滚道内的移动信息，从而第一时间获取汽车的移动信号，能够获取低加速时移动信号，反应更加灵敏，避免出现漏检的问题，性能更加稳定，其结构简单，所需配件少，具有成本低廉，安装便捷，便于推广的优点。
权利要求书1页 说明书3页 附图3页CN 209542650 U 2019.10.25C N 209542650U权 利 要 求 书1/1页CN 209542650 U1.一种磁珠式加速度传感器，包括具有空腔的壳体以及卡接在壳体上的盖体，其特征在于：所述空腔内设有条形柱和霍尔传感器，所述条形柱内设有滚道，所述滚道内设有能够与霍尔传感器的感应探头形成非接触式感应的磁性滚珠，所述磁性滚珠可在滚道内自由滚动。
2.根据权利要求1所述的磁珠式加速度传感器，其特征在于：所述滚道内壁上等间隔的设有至少两条凸棱，所述凸棱沿滚道长度方向设置。
3.根据权利要求2所述的磁珠式加速度传感器，其特征在于：所述凸棱与磁性滚珠相接触的端面采用圆弧过度。

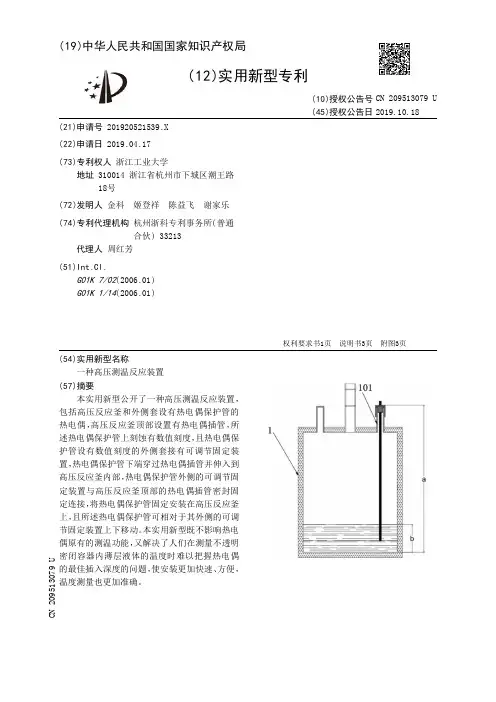

【CN209513079U】一种高压测温反应装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920521539.X(22)申请日 2019.04.17(73)专利权人 浙江工业大学地址 310014 浙江省杭州市下城区潮王路18号(72)发明人 金科 姬登祥 陈益飞 谢家乐 (74)专利代理机构 杭州浙科专利事务所(普通合伙) 33213代理人 周红芳(51)Int.Cl.G01K 7/02(2006.01)G01K 1/14(2006.01)(54)实用新型名称一种高压测温反应装置(57)摘要本实用新型公开了一种高压测温反应装置，包括高压反应釜和外侧套设有热电偶保护管的热电偶，高压反应釜顶部设置有热电偶插管，所述热电偶保护管上刻蚀有数值刻度，且热电偶保护管设有数值刻度的外侧套接有可调节固定装置，热电偶保护管下端穿过热电偶插管并伸入到高压反应釜内部，热电偶保护管外侧的可调节固定装置与高压反应釜顶部的热电偶插管密封固定连接，将热电偶保护管固定安装在高压反应釜上，且所述热电偶保护管可相对于其外侧的可调节固定装置上下移动。
本实用新型既不影响热电偶原有的测温功能，又解决了人们在测量不透明密闭容器内薄层液体的温度时难以把握热电偶的最佳插入深度的问题，使安装更加快速、方便，温度测量也更加准确。
权利要求书1页 说明书3页 附图3页CN 209513079 U 2019.10.18C N 209513079U1.一种高压测温反应装置，其特征在于包括高压反应釜（1）和外侧套设有热电偶保护管（3）的热电偶（2），所述高压反应釜（1）顶部设置有热电偶插管（101），所述热电偶保护管（3）上刻蚀有数值刻度（301），且热电偶保护管（3）设有数值刻度（301）的外侧套接有可调节固定装置，热电偶保护管（3）下端穿过热电偶插管（101）并伸入到高压反应釜（1）内部，热电偶保护管（3）外侧的可调节固定装置与高压反应釜（1）顶部的热电偶插管（101）密封固定连接，将热电偶保护管（3）固定安装在高压反应釜（1）上，且所述热电偶保护管（3）可相对于其外侧的可调节固定装置上下移动。

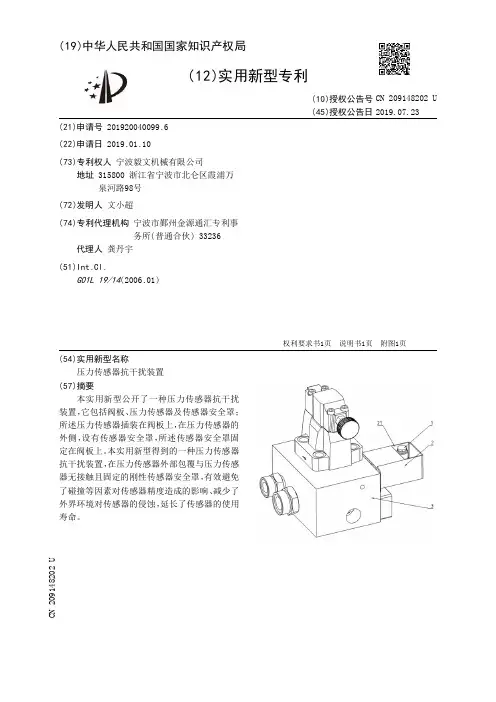

【CN209148202U】压力传感器抗干扰装置【专利】
(51)Int .Cl . G01L 19/14(2006 .01)
(10)授权公告号 CN 209148202 U (45)授权公告日 2019.07.23
( 54 )实用新型名称 压力传感器抗干扰装置
( 57 )摘要 本实 用新型公 开了一 种压 力传感器抗干扰
装置，它包括阀板、压力传感器及传感器安全罩； 所述压力传感器插装在阀板上，在压力传感器的 外 侧 ，设有传感器安全罩 ，所述传感器安全罩固 定在阀板上。本实用新型得到的一种压力传感器 抗干扰装置，在压力传感器外部包覆与压力传感 器无接触且固定的刚性传感器安全罩，有效避免 了碰撞等因素对传感器精度造成的影响、减少了 外界环境对传感器的侵蚀，延长了传感器的使用 寿命。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920040099 .6
(22)申请日 2019 .01 .10
(73)专利权人 宁波毅文机械有限公司 地址 315800 浙江省宁波市北仑区霞浦万 泉河路98号
(72)发明人 文小超
(74)专利代理机构 宁波市鄞州金源通汇专利事 务所(普通合伙) 33236
附图说明 [0008] 图1是本实用新型压力传感器抗干扰装置的安装示意图； [0009] 图2是传感器安全罩的结构示意图。 [0010] 图中：压力传感器1、传感器安全罩2、阀板3、开口21。
具体实施方式 [0011] 下面结合附图和实施例对本实用新型进一步说明。 [0012] 本实施例描述的一种压力传感器抗干扰装置，如图1所示，它包括阀板3、压力传感 器1及传感器安全罩2 ；所述压力传感器1插装在阀 板3上 ，在压力传感器1的 外侧 ，设有传感 器安全罩2，所述传感器安全罩2固定在阀板3上。 [0013] 如图2所示，为了在保护传感器的同时方便压力传感器1的接线，所述传感器安全 罩2上设有开口21，压力传感器1接线端可以从传感器安全罩2上方的开口21中伸出。 [0014] 为了减少碰撞的损伤，所述传感器安全罩2采用刚性材料。 [0015] 本实施例提供的一种压力传感器抗干扰装置，在压力传感器1外部包覆与压力传 感器1无接触且固定的刚性传感器安全罩2，有效避免了碰撞等因素对传感器精度造成的影 响、减少了外界环境对传感器的侵蚀，延长了传感器的使用寿命。
【CN109813467A】一种压力传感器及其制备方法和用途【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910227424.4(22)申请日 2019.03.25(71)申请人 南方科技大学地址 518000 广东省深圳市南山区西丽学苑大道1088号
(72)发明人 郭传飞 刘庆先 王泉 (74)专利代理机构 北京品源专利代理有限公司 11332代理人 巩克栋
(51)Int.Cl.G01L 1/14(2006.01)
(54)发明名称一种压力传感器及其制备方法和用途(57)摘要本发明提供一种压力传感器及其制备方法和用途。本发明提供的压力传感器包括介电层以及分别位于介电层两侧的第一电极层和第二电极层，所述介电层包括离子活性物质。所述制备方法包括1)制备介电层，所述介电层包括离子活性物质；2)制备第一电极层和第二电极层；3)将第一电极层和第二电极层分别固定于介电层的两侧，得到所述压力传感器。本发明提供的传感器具有柔性，高透明，高灵敏度的优点，可以应用于制作柔性触摸传感器或人机交互界面等。
权利要求书2页 说明书13页 附图3页
CN 109813467 A2019.05.28
CN 109813467 A1.一种压力传感器，其特征在于，所述压力传感器包括介电层以及分别位于介电层两侧的第一电极层和第二电极层，所述介电层包括离子活性物质。2.根据权利要求1所述的压力传感器，其特征在于，所述离子活性物质包括1,3-二甲基咪唑硫酸甲酯盐、氯化钠、氯化钾、1-乙基-3-甲基咪唑磷酸二甲酯盐、离子凝胶或磷酸的任意一种或至少两种的组合，优选为1-乙基-3-甲基咪唑六氟磷酸盐；优选地，所述介电层包括离子活性物质和膜材料，所述离子活性物质分布于膜材料中；优选地，所述膜材料包括聚酯、聚酰亚胺、聚乳酸、聚苯乙烯、聚甲基丙烯酸甲酯、聚丙烯、聚乙烯、醋酸纤维素或硝化纤维素中的任意一种或至少两种的组合，优选为醋酸纤维素；优选地，所述膜材料与离子活性物质的质量比为1:1～1:10。3.根据权利要求1或2所述压力传感器，其特征在于，所述第一电极层和第二电极层均包括衬底和位于衬底一侧的网络状的导电层；优选地，所述衬底为透明衬底；优选地，所述第一电极层和第二电极层中的透明衬底独立地包括聚二甲基硅氧烷、硅橡胶、聚酯、聚苯乙烯、聚乙烯、聚甲基丙烯酸甲酯、聚酰亚胺、聚丙烯、玻璃或氧化铟锡中的任意一种或至少两种的组合，优选为聚酰亚胺；优选地，所述第一电极层和第二电极层中的导电层的材料独立地包括金网格、金纳米线、银网格、银纳米线、铜网格、铜纳米线、铝网格、铝纳米线或导电高分子中的任意一种或至少两种的组合，优选为银纳米线；优选地，所述导电层的厚度为10～1000nm，优选为50～500nm，进一步优选为80nm。4.根据权利要求1-3任一项所述压力传感器，其特征在于，所述介电层、第一电极层和第二电极层均为柔性透明层；优选地，所述介电层的厚度为10～1000μm，优选为10～100μm，进一步优选为50μm；优选地，所述第一电极层和第二电极层的厚度独立地为10～200μm，优选为50～100μm，进一步优选为100μm；优选地，所述介电层通过粘结剂与第一电极层和第二电极层固定；优选地，所述粘结剂包括丁基橡胶、不饱聚酯树脂、透明胶带、双面胶、聚氨酯橡胶、氯丁橡胶和环氧树脂中的任意一种或至少两种的组合，优选为环氧树脂。5.一种如权利要求1所述压力传感器的制备方法，其特征在于，所述方法包括以下步骤：(1)制备介电层，所述介电层包括离子活性物质；(2)制备第一电极层和第二电极层；(3)将步骤(2)所述第一电极层和第二电极层分别固定于步骤(1)所述介电层的两侧，得到所述压力传感器。6.根据权利要求5所述的制备方法，其特征在于，步骤(1)所述制备介电层的方法包括：将离子活性物质与膜材料混合，压制成膜，得到所述介电层；优选地，所述混合的方法包括搅拌、密炼、震荡、研磨或超声中的任意一种或至少两种的组合，优选为搅拌；优选地，所述压制成膜的温度为0-200℃，优选为20-100℃，进一步优选80℃。
【CN209639877U】一种风压传感器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920535998.3(22)申请日 2019.04.18(73)专利权人 广东万和热能科技有限公司地址 528325 广东省佛山市顺德区杏坛镇德富路71号(72)发明人 卢宇聪 黄鸿益 罗森明 钟益明 (51)Int.Cl.G01L 7/08(2006.01)G01R 31/327(2006.01)G01B 11/02(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种风压传感器(57)摘要本实用新型涉及一种风压传感器，包括壳体、固定座、压力膜和控制板，控制板通过固定座安装固定于所述壳体的外侧；所述壳体设有气腔、正压检测口和负压检测口，所述正压检测口和负压检测口分别与所述气腔连通，所述壳体的一端开设有与气腔连通的第一通孔，所述压力膜的周缘与所述第一通孔的周缘密封贴合，所述压力膜的一面设有凸块；所述控制板设有红外测距电路，所述红外测距电路设有与所述凸块相对设置的红外线发射端及红外线接收端；其能准确输出风压大小，且有效提高信号检测的精度，降低信号检测的故障率。
权利要求书1页 说明书5页 附图3页CN 209639877 U 2019.11.15C N 209639877U权 利 要 求 书1/1页CN 209639877 U1.一种风压传感器，其特征在于：包括壳体、固定座、压力膜和控制板，控制板通过固定座安装固定于所述壳体的外侧；所述壳体设有气腔、正压检测口和负压检测口，所述正压检测口和负压检测口分别与所述气腔连通，所述壳体的一端开设有与气腔连通的第一通孔，所述压力膜的周缘与所述第一通孔的周缘密封贴合，所述压力膜的一面设有凸块；所述控制板设有红外测距电路，所述红外测距电路设有与所述凸块相对设置的红外线发射端及红外线接收端。
2.如权利要求1所述的风压传感器，其特征在于：所述红外测距电路包括红外发射电路和红外接收电路，所述红外发射电路包括第一VCC电源输入端、限流电阻、稳压二极管和红外发射管，所述第一VCC电源输入端、限流电阻和稳压二极管依次电连接，所述红外发射管的一端与限流电阻的输出端电连接，另一端接地；所述红外接收电路包括第二VCC电源输入端、红外接收管、下拉电阻和第一信号输出端，所述第二VCC电源输入端、所述红外接收管及下拉电阻依次电连接，所述第一信号输出端通过下拉电阻接地并与所述控制板的信号接收端电连接；所述红外发射管和红外接收管分别与所述凸块相对设置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920329718.3
(22)申请日 2019.03.15
(73)专利权人 深圳明珠盈升科技有限公司
地址 518000 广东省深圳市南山区文心二
路85号万商大厦4A-3
(72)发明人 丘伟强
(74)专利代理机构 深圳市顺天达专利商标代理
有限公司 44217
代理人 高占元
(51)Int.Cl.
G01L 1/00(2006.01)
G01L 19/00(2006.01)
G01L 19/14(2006.01)
(54)实用新型名称
一种压力传感器的封装结构
(57)摘要
本实用新型涉及一种压力传感器的封装结
构，包括基板和粘贴于所述基板上的芯片，所述
芯片连接有邦线，所述芯片和邦线的周围设有一
圈围坝胶，所述芯片和邦线的外部被保护胶所包
裹。
通过在压力传感器的芯片和邦线外部用用围
坝胶围起来，之后再把芯片和邦线完全用保护胶
覆盖保护，双重保护，加强了压力传感器的防潮
防水能力。
权利要求书1页 说明书2页 附图1页CN 209513105 U 2019.10.18
C N 209513105
U
权 利 要 求 书1/1页CN 209513105 U
1.一种压力传感器的封装结构，包括基板(1)和粘贴于所述基板(1)上的芯片(2)，所述芯片(2)连接有邦线(3)，其特征在于，所述芯片(2)和邦线(3)的周围设有一圈围坝胶(4)，所述芯片(2)和邦线(3)的外部被保护胶(5)所包裹。
2.根据权利要求1所述的压力传感器的封装结构，其特征在于，所述芯片(2)底部通过固晶胶粘贴于所述基板(1)上。
3.根据权利要求1所述的压力传感器的封装结构，其特征在于，所述芯片(2)的上部设有保护罩(6)，所述保护罩(6)的顶部设有透气孔(7)。
4.根据权利要求3所述的压力传感器的封装结构，其特征在于，所述保护罩(6)的下部通过粘盖胶粘贴于所述基板(1)上。
5.根据权利要求3或4所述的压力传感器的封装结构，其特征在于，所述保护罩(6)为金属盖。
2。
