分体空调安装图解

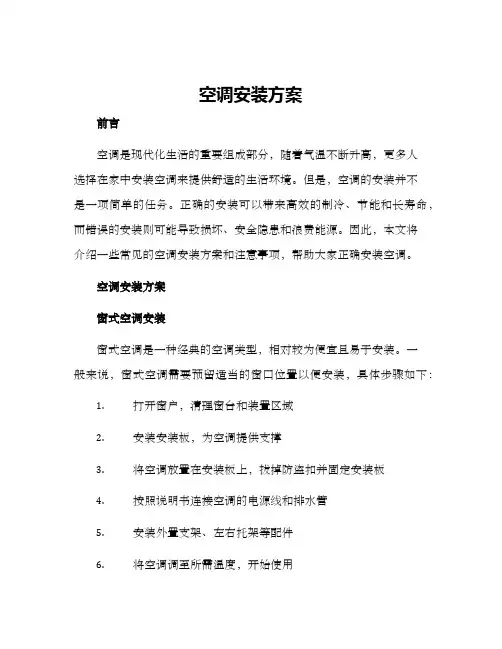

空调安装方案
空调安装方案前言空调是现代化生活的重要组成部分，随着气温不断升高，更多人选择在家中安装空调来提供舒适的生活环境。
但是，空调的安装并不是一项简单的任务。
正确的安装可以带来高效的制冷、节能和长寿命，而错误的安装则可能导致损坏、安全隐患和浪费能源。
因此，本文将介绍一些常见的空调安装方案和注意事项，帮助大家正确安装空调。
空调安装方案窗式空调安装窗式空调是一种经典的空调类型，相对较为便宜且易于安装。
一般来说，窗式空调需要预留适当的窗口位置以便安装，具体步骤如下：1.打开窗户，清理窗台和装置区域2.安装安装板，为空调提供支撑3.将空调放置在安装板上，拔掉防盗扣并固定安装板4.按照说明书连接空调的电源线和排水管5.安装外置支架、左右托架等配件6.将空调调至所需温度，开始使用分体式空调安装分体式空调通常由两个部分组成：室内机和室外机。
由于需要布置冷媒管道和电缆，分体式空调安装要比窗式空调复杂。
下面是一些分体式空调的安装步骤：1.安装室外机，室外机通常被安装在室外的阳台或墙上2.安装室内机，安装位置应确保空气流通和避免水滴3.将室内机和室外机通过冷媒管道连接起来，通常需要专业工具和技能4.安装电源和排水管5.测试空调是否正常运行中央空调安装中央空调一般需要专业公司来安装，需要考虑管道和机房的布置，预计成本也比较高。
中央空调的安装步骤如下：1.布置管道和机房，确保每个房间都能够获得较好的空气流通2.安装冷却机和空气处理机，这两个机器通常放置在机房中3.安装空气送回系统，将处理好的空气送入各个房间4.安装温控系统，并调整好温度注意事项在安装空调过程中，还需要注意以下几个方面：1.安装合适的空调：不同的房间需要安装不同功率的空调，否则将会造成能源浪费和运行效率下降。
一般来说，空调功率与房间面积成正比。
2.安装合适的高度：窗式空调需要安放在窗户上方，分体式空调需要安装在室内空旷的墙壁上。
安装高度不当会影响空气流通和排水。
美的怎么安装方法
美的怎么安装方法安装美的空调的步骤各有不同，下面以家用分体式空调为例，详细介绍美的空调的安装方法。
第一步：准备工作1.购买合适的美的空调。
根据房间的面积和使用需求选择适合的空调型号。
一般来说，美的空调的功率会标注在产品说明书上，根据房间大小选择合适的空调功率。
2.选择合适的安装位置。
空调室外机应安装在通风良好、稳固平整的地方，远离火源、易燃物等。
室内机应在房间内合适位置安装，通常是靠近天花板中央位置，避免与墙壁、家具等遮挡物距离过近。
第二步：安装室外机1.确定好室外机的安装位置，通常是维修方便、不遮挡视线的墙面。
2.将室外机架固定在墙上，并确保其水平、牢固。
3.根据室外机上的接口位置，预留电线和管道的穿墙孔洞，尺寸要与室外机的电线和管道相匹配。
4.将电线和管道穿过墙壁，将电线接入室外机上的电源端口，将管道连接到室外机的管道接口上。
注意确保电线和管道的连接牢固可靠，不得有松动或漏气现象。
5.最后，检查电线和管道的连接是否正确，确保没有短路和漏气的情况。
第三步：安装室内机1.确定好室内机的安装位置，通常是靠近天花板中央的位置，保持良好的空气流通。
2.将室内机固定在墙面上，确保其水平、牢固。
3.连接室内机和室外机之间的电线和管道。
将电线接入室内机上的电源端口，将管道连接到室内机的管道接口上。
同样要确保连接牢固可靠，不得有松动或漏气现象。
4.连接室内机的排水管。
安装好室内机后，将室内机的排水管接入到合适的排水管道中，避免水滴滴漏，保持室内干燥。
第四步：安装遥控器1.根据说明书确定遥控器的安装位置，通常是离地面合适高度、方便操作的位置。
2.固定遥控器的底座或壁挂盒，将遥控器安装上去，并连接好电源线。
第五步：系统调试1.接通电源，启动空调，确认室内外机是否正常工作。
2.在遥控器上设置合适的温度和模式，验证空调的制冷或制热效果是否正常。
3.检查室内机和室外机是否有异常噪音、漏水等情况，确定空调安装无问题后，进行最后的整理和清洁。

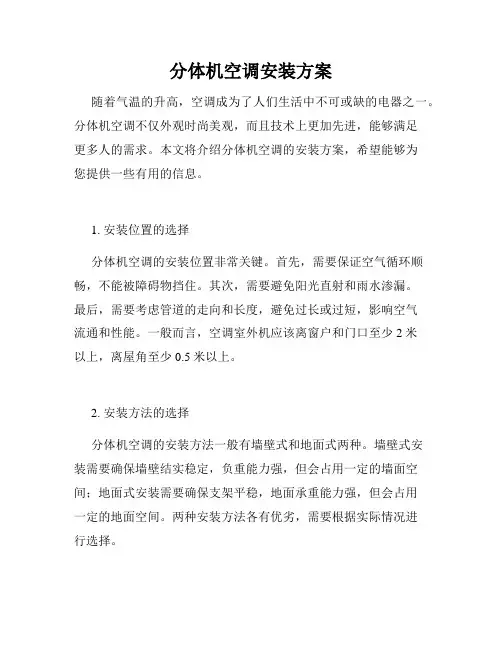

分体机空调安装方案
分体机空调安装方案随着气温的升高，空调成为了人们生活中不可或缺的电器之一。
分体机空调不仅外观时尚美观，而且技术上更加先进，能够满足更多人的需求。
本文将介绍分体机空调的安装方案，希望能够为您提供一些有用的信息。
1. 安装位置的选择分体机空调的安装位置非常关键。
首先，需要保证空气循环顺畅，不能被障碍物挡住。
其次，需要避免阳光直射和雨水渗漏。
最后，需要考虑管道的走向和长度，避免过长或过短，影响空气流通和性能。
一般而言，空调室外机应该离窗户和门口至少2米以上，离屋角至少0.5米以上。
2. 安装方法的选择分体机空调的安装方法一般有墙壁式和地面式两种。
墙壁式安装需要确保墙壁结实稳定，负重能力强，但会占用一定的墙面空间；地面式安装需要确保支架平稳，地面承重能力强，但会占用一定的地面空间。
两种安装方法各有优劣，需要根据实际情况进行选择。
3. 管道安装的注意事项管道的安装非常重要，因为管道流通顺畅直接影响空调运行效果。
一般安装过程中，需要注意以下几个方面：首先，管道的长度和材质需要符合规范，不能太短或太长，不能使用劣质的管道；其次，管道的铺设需要保证平稳，避免拐弯过多或角度不对；最后，管道的连接需要严格按照说明书进行操作，确保无泄漏。
4. 电力接线的安装空调电器的负载电流较大，因此安装时需要注意电力接线。
一般来说，需要选择负载电流不小于空调的空气开关，同时需要确保电线足够粗，不容易短路或着火。
另外，电线连接需要牢固，必要时需要加上保险丝和开关。
5. 安装时的其他注意事项除了上述几个方面，安装时还需要注意以下几点：首先，空调室外机需要确保稳定，不能晃动或挤压，避免受损；其次，安装过程中需要避免污染空气道，尤其是管道内部；最后，安装后需要进行系统测试，确保空调的运行效果良好，没有异常噪音和漏水现象。
综上所述，分体机空调的安装方案需要综合考虑多个因素，从安装位置、安装方法、管道安装、电力接线到其他注意事项方面都需要仔细斟酌。

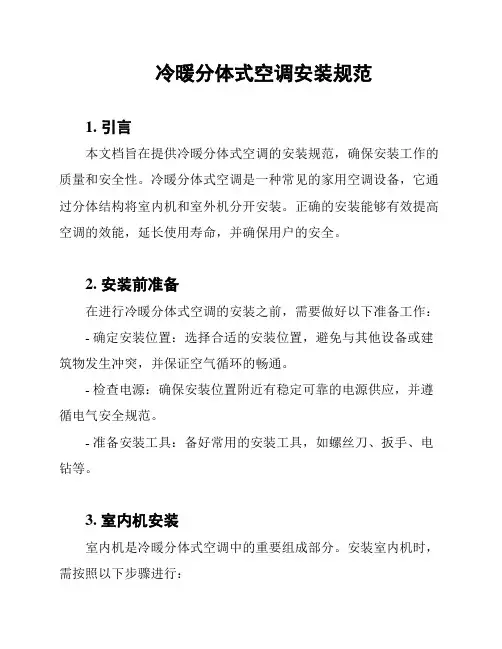

冷暖分体式空调安装规范
冷暖分体式空调安装规范1. 引言本文档旨在提供冷暖分体式空调的安装规范，确保安装工作的质量和安全性。
冷暖分体式空调是一种常见的家用空调设备，它通过分体结构将室内机和室外机分开安装。
正确的安装能够有效提高空调的效能，延长使用寿命，并确保用户的安全。
2. 安装前准备在进行冷暖分体式空调的安装之前，需要做好以下准备工作：- 确定安装位置：选择合适的安装位置，避免与其他设备或建筑物发生冲突，并保证空气循环的畅通。
- 检查电源：确保安装位置附近有稳定可靠的电源供应，并遵循电气安全规范。
- 准备安装工具：备好常用的安装工具，如螺丝刀、扳手、电钻等。
3. 室内机安装室内机是冷暖分体式空调中的重要组成部分。
安装室内机时，需按照以下步骤进行：1. 固定安装支架：根据室内机的重量和尺寸，选择合适的安装支架，并使用螺丝将其固定在安装位置上。
2. 安装室内机：将室内机与安装支架连接，并确保连接牢固可靠。
3. 接通电源：根据室内机的电气要求，接通电源并进行试运行。
4. 室外机安装室外机是冷暖分体式空调中的另一个重要组成部分。
安装室外机时，需按照以下步骤进行：1. 确定安装位置：选择合适的室外机安装位置，避免阳光直射、雨水浸泡等不利因素，并确保与室内机之间有足够的距离。
2. 安装支架：根据室外机的重量和尺寸，选择合适的安装支架，并使用螺丝将其固定在安装位置上。
3. 安装室外机：将室外机与安装支架连接，并确保连接牢固可靠。
4. 连接管道：根据室内机与室外机的距离，使用合适的管道进行连接，并确保连接牢固密封。
5. 检查电源：接通室外机的电源，并进行试运行。
5. 安全注意事项在进行冷暖分体式空调的安装时，需要注意以下安全事项：- 安装过程中，务必遵守相关安全规范，使用适当的安全装备。
- 避免在潮湿或易燃的环境中进行安装工作，以免引发安全事故。
- 在接通电源之前，务必检查电气设备和线路的安全性，确保无漏电等问题。
- 安装完成后，对安装工作进行全面检查，确保所有连接牢固可靠。

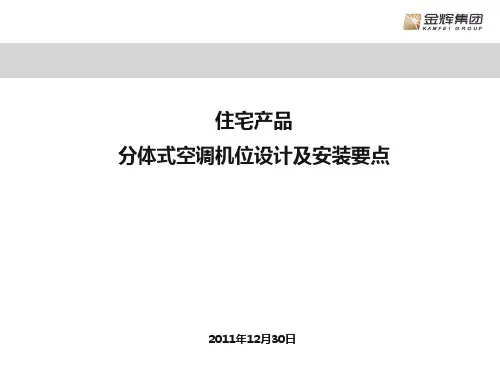

金辉华东区域住宅产品分体式空调机位设计及安装要点(20
3. 尺寸设计 - 小结（一）
3.7 结合厂家资料、成本、效果、 面积等方面综合考虑，空调机位 净空不得小于以下尺寸要求： 柜机，按3.5P考虑：
长1300X高1000X厚600； 挂机，按2P考虑：
长1300X高650X厚550。
3. 尺寸设计 - 进、出风形式（一）
3.3 单面进、出风要点： 3.3.1 A点尺寸为保证通风效果的最 小要求，不可突破。 3.3.2 B点主要满足铜管安装的操作 间距，对通风只起辅助作用，尺寸 可有松动 。比如先将铜管与空调 连接后再放入机位时，此处满足不 低于150即可。 3.3.3 C点意即空调对墙吹风，容易 造成空调死机。在图示情况下不可 突破尺寸要求。 3.3.4 排水管如布置在空调位中， 应尽量靠D方向，而不是E方向。
2. 设计及安装原则
2.1 从使用功能的角度，应符合：放得下、不死机、使用舒适、节能环保、排水畅通、 有组织的原则。 2.2 从安装角度，应符合：安装方便、“两人一机”原则。 2.3 从使用和美观角度，应符合：隐蔽、美观、大方、实用的原则。
3. 尺寸设计 - 外机尺寸与容量选取
空调制冷量 1.5P及以下 适用于餐、卧（挂机）
2P 适用于餐、卧（挂机）
3P 适用于客厅（柜机）
大3P 适用于客厅（柜机）
3.5P～4P 适用于办公室（柜机）
室外机体净尺寸 (长×高×厚)mm
备注
848×540×320 1.空调机一端有 高低压阀，加此
950×540×412
阀嘴后长度方向 最大需占1050。
950×700×412 2.从大量用户使
结合立面和排水需要，在必要的前

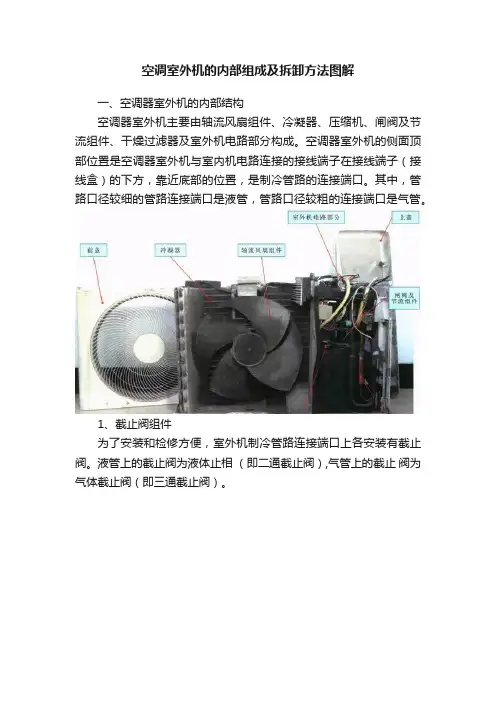

空调室外机的内部组成及拆卸方法图解
空调室外机的内部组成及拆卸方法图解一、空调器室外机的内部结构空调器室外机主要由轴流风扇组件、冷凝器、压缩机、闸阀及节流组件、干燥过滤器及室外机电路部分构成。
空调器室外机的侧面顶部位置是空调器室外机与室内机电路连接的接线端子在接线端子（接线盒）的下方，靠近底部的位置，是制冷管路的连接端口。
其中，管路口径较细的管路连接端口是液管，管路口径较粗的连接端口是气管。
1、截止阀组件为了安装和检修方便，室外机制冷管路连接端口上各安装有截止阀。
液管上的截止阀为液体止相（即二通截止阀）,气管上的截止阀为气体截止阀（即三通截止阀）。
2、轴流风扇组件空调器室外机的轴流风扇组件是由轴流风扇和轴流风扇电动机组成的。
如下图所示，轴流风扇在轴流风扇电动机的带动下旋转，加速室外机中空气的热交换。
轴流风扇电动机多釆用单相异步电动机，用以带动轴流风扇旋转。
轴流风扇扇叶旋转加速空气流动，确保良好的热交换效果。
3、制冷管路组件空调器的压缩机、冷凝器、干燥过滤器、闸阀及节流组件构成了室外机的制冷管路系统，如下图所示。
压缩机用来压缩制冷剂气体，为空调器的制冷循环提供动力。
干燥过滤器主要用于对制冷管路中的制冷剂气体进行干燥处理。
冷凝器是室外机中重要的热交换部件。
它与蒸发器的作用正好相反。
4、闸阀及节流组件电磁四通阀、毛细管、单向阀是空调器室外机制冷系统中主要的闸阀及节流组件。
电磁四通阀主要起制冷、制热工作状态的切换；毛细管主要用于节流和降压；单向阀用于控制制冷剂的流向。
二、空调器室外机的拆卸维修空调器室外机时需要先学会室外机的拆卸方法。
对于空调器室外机中的压缩机、冷凝器、干燥过滤器、闸阀及节流组件来说，不能使用普通的拆卸工具进行拆卸。
一般都会依靠专门的气焊设备完成。
这些制冷系统中的重要部件只有在确定需要检修或更换时才会拆焊、更新。
电磁四通阀上的线圈和压缩机上方的保护继电器是经常容易损坏的部件。
这两个部件的拆卸方式不需要气焊操作。
1、拆卸室外机外壳检查和维修空调器故障时，需要对空调器进行拆卸，以便找到需要维修的部位。
分体式空调施工方案
分体式空调施工方案1. 概述分体式空调是一种常见的家庭和商业场所的空调系统。
它由两部分组成，室内机和室外机。
室内机安装在室内墙壁上，通过冷媒管道与室外机连接。
它的主要优势是安装灵活，可以提供独立的温度控制。
本文档将介绍分体式空调的施工方案，包括准备工作、安装要点和注意事项。
2. 准备工作在施工分体式空调之前，需要进行以下准备工作：2.1 安装位置选择选择合适的安装位置对于分体式空调系统的正常运行至关重要。
以下是几点需要考虑的因素：•室内机的高度应该在1.8米以上，避免直接吹向使用者的头部。
•室内机不应安装在有阻碍的地方，如门窗、柱子等。
•室内机的安装位置应尽可能靠近房间中心，以确保空气均匀分布。
2.2 室外机安装位置选择室外机的安装位置也需要经过合理选择，以下是几点需要考虑的因素：•室外机应安装在通风良好的户外位置，远离易燃物品和孩子的游戏区域。
•室外机应尽量放置在平整的地面上，以减小振动和噪音。
•室外机的安装位置要考虑冷凝水的排放，应确保有合适的排水方式。
2.3 材料和工具准备在进行施工之前，需要准备好以下材料和工具：•室内机和室外机•冷媒管道、电源线和控制线•墙孔打孔工具•螺丝刀、扳手和钳子等基本工具•封孔胶、密封胶和绝缘材料等施工材料3. 施工要点和注意事项3.1 室内机安装室内机的安装需要经过以下步骤：1.使用墙孔打孔工具在预定位置打孔，并清理孔洞。
2.将室内机的安装支架固定在墙面上，确保支架平整稳固。
3.根据室内机的尺寸和安装要求，将冷媒管道、电源线和控制线连接到室内机上。
4.将室内机插入安装支架，并通过螺丝进行固定。
5.使用密封胶或绝缘材料将室内机与墙壁隔离，以减少噪音和震动。
3.2 室外机安装室外机的安装需要经过以下步骤：1.在合适的位置放置室外机，并确保它与墙面保持一定的距离。
2.将室外机的安装支架固定在平整的地面上。
3.根据室内机和室外机之间的距离，将冷媒管道、电源线和控制线连接到室外机上。
分体空调安装验收标准
分体空调安装验收标准一、前期准备。
在进行分体空调安装之前，首先需要做好充分的前期准备工作。
包括确定安装位置、检查安装环境、准备必要的安装工具和材料等。
安装位置应该远离热源和湿润地面，确保空调的正常运行。
安装环境要干净整洁，避免灰尘和杂物对空调造成影响。
安装工具和材料要齐全，确保能够顺利进行安装工作。
二、安装过程。
1. 安装室内机。
首先要确定室内机的安装位置，然后进行固定和连接管路。
在安装过程中，要确保室内机的位置水平、稳固，并且与墙面保持一定的距离，以便日后的维护和清洁。
连接管路时，要注意管道的密封和固定，确保不会出现漏气和松动的情况。
2. 安装室外机。
室外机的安装位置也需要经过合理的规划和确定。
安装完成后，要进行电气连接和管路连接。
在连接电气时，要确保接线正确、牢固可靠，避免出现短路或者漏电的情况。
管路连接要进行密封处理，避免漏氟和漏水的情况。
3. 系统调试。
在安装完成后，需要进行系统调试，确保空调的正常运行。
包括制冷制热效果的检测、风速调节、遥控器功能测试等。
在调试过程中，要仔细观察空调的运行情况，确保各项功能正常。
三、验收标准。
1. 外观检查。
室内机和室外机的外观应该整洁无损，无明显的划痕和变形。
安装位置应该符合规定，与墙面平整，并且固定牢固。
2. 电气连接。
电气连接应该符合相关标准，接线牢固可靠，无短路、漏电等情况。
遥控器功能正常，各项按键灵敏。
3. 管路连接。
管路连接应该牢固、密封，无漏氟、漏水等情况。
室内机和室外机的管路应该连接正确，无松动、脱落。
4. 系统调试。
经过系统调试后，空调应该能够正常制冷、制热，风速调节正常，无异常噪音和异味。
四、总结。
分体空调的安装验收标准，是确保空调能够正常运行，保证用户的舒适使用的重要环节。
在进行验收时，要严格按照标准要求进行检查，确保安装质量和用户体验。
同时，安装人员要具备专业的技能和严谨的工作态度，确保安装过程中的安全和质量。
空调基础知识(大金)课件
中央空调在20世纪90年代出现，是一种多房间使 用的空调系统，适合大型住宅或商业场所。随着 技术的发展和用户需求的提高，中央空调的市场 份额逐渐增加。
02
大金空调简介
大金空调简介
大金空调成立于1924年，总部 位于日本大阪，是全球知名的 空调品牌之一。
大金空调自成立以来，一直致 力于空调技术的研究与开发， 不断创新和完善产品线。
蒸发过程
低温低压的湿蒸汽在蒸发器中吸收室内热量，使室内温度 降低，同时制冷剂自身汽化，变为低温低压的气体，再回 到压缩机中，完成循环。
空调的主要部件及其功能
压缩机
压缩制冷剂，提高其压 力和温度。
冷凝器
将压缩机中出来的高温 高压气体散热，使其变
为中温高压的液体。
节流装置
降低制冷剂的压力，使 其变为低温低压的湿蒸
汽。
蒸发器
吸收室内热量，使室内 温度降低，同时使制冷
剂自身汽化。
空调的工作原理图解
• 由于文字无法直接展示图解，您可以通过搜索引擎或相关网站查找大金空调的工作原理图解，以获取更直观的理解。
04
空调的安装与维护
空调的安装注意事项
室内外机的位置选择
室内外机应尽量安装在通风良好、无 遮挡物、远离热源和震动源的地方， 确保机器正常运行和散热。
THANKS
感谢观看
空调基础知识(大金)课件
• 空调的种类与特点 • 大金空调简介 • 空调的工作原理 • 空调的安装与维护 • 空调的节能与环保
01
空调的种类与特点
空调的分类
窗式空调
窗式空调是一种一体式空调， 通常安装在窗户上，结构简单
，价格实惠。
分体式空调
分体式空调由室内机和室外机 组成，通过管道连接，安装灵 活，适合各种户型。
分体空调系统安装方案
精心整理目录第一部分分体式空调器施工组织设计第一章空调器的安装-----------------------一、空调器安装前的准备-------------------二、空调器安装位置的选择-------------------------三、空调器的安装步骤-----------------------第二章空调器安装的延长管加工及充灌制冷剂、冷冻油-----------------一、钳工（管工）操作-----------------二、空调器延长管的焊接操作---------------------第四节质量程序：第五节职责第六节质量预防：第七章安全技术措施------------第一节安全生产组织机构图及管理制度第二节项目安全管理第八章文明施工及环境保护措施------------第一节文明施工第二节环境保护措施第九章安装验收标准------------第一节空调室内、外机第二节冷媒管道第三节保温材料第四节电气配管配线第三部分风冷热泵机组及配套系统施工安装方案第一章工程进度计划------------3第一节工期及工程总体进度计划--3一工程总体施工进度的编制------3二工期安排及工程进度计划------3第二节设备进场计划------------7一主要安装设备进场计划--------7二设备材料采购质量保证措施四安装质量控制技术措施-------46第二节工程质量管理机构-------51一质量管理机构图-------------51二质量管理机构的职能---------51第六章工程施工管理体系---------53第一节管理人员责任分工---------53第二节管理人员组织机构表-------58第七章文明施工的技术组织措施---59一材料管理措施-----------------59二环境保护措施----------------59三戴证戴帽上岗措施-------------59四文明施工检查措施-------------59五成品保护措施-----------------59第八章工程工期保障措施---------61一专业施工保证-----------------61二定期生产例会及每月碰头协调会制度--61三合约管理措施-----------------61四施工详图设计措施-------------62五施工配合措施-----------------62六劳动力安排计划---------------64第九章工程施工布置--------------65一施工布置原则-----------------65餐厅顶层220~280格力空调安装必须是格力电器股份有限公司已签订“安装、得安装资格证书的人员。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
分体空调安装图解 [独家]房间空气调节器安装质量检验规范（试行版） 中国家用电器维修协会 二○○六年三月
前 言 消费者在商店购买分体式房间空气调节器（以下简称“空调器”）后，是分组件包装发运到用户家中，并在顾客家中（使用房间现场）由专业技术人员安装（组装连接与调试）后才能正常使用，安装质量对产品正常使用和效能发挥产生重大影响。据此，国家质量技术监督局于1999年7月发布《房间空气调节器安装规范》（GB 17790—1999）强制性国家标准，自2000年3月1日起实施。全国家用电器标准化技术委员会于2001年3月编辑出版了《房间空气调节器安装教程》，作为国家质量技术监督局国家标准统一宣贯培训教材。 近年来，随着空调器的迅速普及，空调器安装（含移机）服务技术质量如何检验、评测、监管，引起广大消费者、生产、销售、专业安装维修服务企业的极大关注，需要有一个行业内通行、有关企业接受的统一说法。为加强空调器安装服务质量监管，规范空调器服务的操作规程及技术质量评鉴体系标准，提高空调器安装服务水平，提升服务顾客满意，我会与苏宁电器集团等在共同起草了《房间空气调节器安装质量检验规范》（以下简称《质检规范》），并拟于今年5月1日起在行业内试行。 宣贯试行该《质检规范》，将对提升空调器生产、销售和专业维修服务企业的空调器安装服务质量，提高优势品牌的市场竞争力，维护广大消费者及空调器生产、销售和专业维修服务企业的合法权益，保证广大消费者对空调器安装服务质量的知情权，帮助顾客评判企业空调器安装服务质量，指导顾客选择有空调器安装服务质量保障能力的维修服务企业提供安装服务，起到推动、指导和示范作用。
一、检验项目及指标要求 （一）使用房间的用途及空间情况 空调器的冷（热）负荷应与使用房间的主要用途和空间相适宜。 1．房间的主要用途 分为：家庭居住；饭店客房；办公室；计算机及外围设备或电气设备房；商场；餐厅。 2．房间的面积及层高 居住、办公用房室内净高应在2.4至3米之间；商业用房室内净高应在2.4至5米之间。 （二）空调器的冷热负荷值 空调器的冷、热总负荷值。 瓦与匹的换算。 （三）安装面选定情况 1．安装面材质 安装在建筑物的墙壁或屋顶时，必须是实心砖、混凝土或其强度等效的安装面； 2．安装面承重 建筑物预留有空调器安装面时，必须采用足够强度的钢筋混凝土结构件，其承重能力内机安装面应大于120kg/m2，外机安装面应大于300kg/m2； （室外机重量的3倍或外加100KG？） 3．安装面加固措施 安装面为木质、金属或非金属等结构，其强度明显不足（外机安装面承重能力＜300kg/m2，内机安装面承重能力<120kg/m2）时，应否采取相应的加固、支撑和减振措施，能否确保空调器的正常运行； 4．通风、减震、防锈蚀效果 检查安装后的通风，噪声等实际情况。 （四）附件连接与安装情况 1．安装附件 ⑴配管 连接管安装情况 ①壁挂式空调室内、外机连接管道安装情况 可视部分长度；内外机管道是否横平竖直；室外机多余管道部分，应盘于室外机背后。 ②柜式空调的内机引出连接管道部分，如厂家配 有防割垫圈，一定要正确安装到位，如没有一定要注意对管线的保护，防止割破管线和保温层。
3、内外机连接管道包扎，水管在下方，电源在上方。不能包扎一起（防止电线有接头潮湿引起电器火灾），包扎要求匀均，松紧适度，由内向外，包扎带重叠部分应为包扎带宽度的1/2。
4、管道弯曲 整形管道时，应尽可能形成大的直径（半径为100mm以上）；管路要求横平竖直，管壁要求平整，无明显凹坑，压坏的现象。
注：当外机安装高于内机时，在墙洞出口，须做回水弯； 外机接管时，必须做回油弯， 如图3-2
（图3-2）
5、水管排水要求，如图3-3所示 （图3-3） （1）出水管应出墙150mm以上，如遇有统一下水道的，有平台地漏的，需把出水管插入下水管和地漏中，切忌落水管出墙太长且不固定，以免水滴溅落影响邻居和楼下用户； （2）排水管的直径应大于或等于连接管的直径，排水管下垂坡度至少应为1/100，以防形成气堵流水不畅，若无法使排水管有足够的坡度，应安装排水提升 管（吸顶机、藏天花机），排水提升管的提升高度各厂 家产品不同，数据也不相同，但要与机组成直角，保证冷凝水可以顺利排出。 详见图3-4、图3-5所示。
（图3-4） （图3-5） 连接件： 配管护套： ⑵电器配线 ①空调器的电源线和电气控制线及其连接是否达到有关国家标准要求，其互连线和控制电缆线的接线和接线端子，是否清晰明了、准确无误，无交叉、缠绕； ②空调器的电气连是否采用专用分支电路，容量是否满足大于空调器最大额定电流值的2倍。检查连接电线的线径(横截面积)应符合用户家庭使用电量的最大值； ③空调器是否有专用电源插座，电源线路是否安装漏电保护器或空气开关等保护装置； ④空调器的室内、室外电气连接线无拉伸和扭曲缠绕。延长线是否采用符合要求的导线，并在该产品规定的最大连线长度内。 ⑤电源插座是否为带安全地线的三线插孔插座，插座是否与待装空调器电源插头相匹配。容量是否满足不小于所装空调器额定电流的2倍，并置于靠近空调器随机电源插头所及之处。小于等于4500W的空调器是否使用16A插座，大于4500W的空调器是否选择空气开关。 ⑥空调器的安装是否有良好的接地。接地线与接线端子或接地终端是否紧固连接、妥善锁紧或焊接为一体，是否保证有效接地。建筑物无接地线时，安装人员是否暂缓安装，或与用户协商采取了正确、有效的接地措施后才安装。接地端子或接地触点与触及空调器金属外壳之间电阻是否小于等于4Ω，接地线是否专用。 电子控制器：
2．安装件 安装架； 紧固件：外机普通安装支架与安装面连接，膨胀螺栓至少使用Φ10×100mm（规格）6个以上，4500W以上的外机不少于8个膨胀螺栓；四个底角螺栓是否全部安装到位，松紧适度。 （五）安装位置选定情况 1．安装位置 室内机：是否符合国标有关要求。依据室内机具体安装形态，距侧墙、距房顶、距地面、距后墙距离是否达到国标要求；水平是否达到要求；空调器工作范围是否覆盖消费者主要使用区域；是否充分考虑室内空调位置和布局，使气流组织合理、通畅。
室外机：是否符合国标有关要求。依据室内机具体安装形态，安装架底部距地面的距离应大于2.5米，距上、左、右、背面距离是否达到国标要求；直接落地时应罩上自做的隔离金属网罩；安装支架是否脚手空间，以便于安全操作和以后的维修；是否保持水平及固定，不因震动而位移；如安装在窗台下面，是否免高于窗台；室外机安装水平情况；室外机安装位置、管道的走向是否整齐一致；是否避开易燃气体发生泄漏的地方或有强烈腐蚀性气体的环境；是否避开人工强电、磁场直接作用的地方；是否尽量避开易产生噪音、振动的地点；是否尽量避开自然条件恶劣（如油烟重、风沙多、阳光直射、室外通风散热不畅或有高温热源）的地方；是否是儿童不易触及的地方；是否充分考虑环保、市容的有关要求；在名优建筑物和古建筑物、城市主要街道两侧建筑物上安装的空调器，是否遵守城市市容的有关规定。
6、空调器联机配管长度与室内、室外机落差见表（2-1）
2P以下挂机 一拖二 一拖三
2P柜机
3P柜机 5P柜机 最大长度 10m 单台10m 单台15m
15m <50m <50m 最大落差
3m
3m 3m 5m <50m <50m （表2-1） 7、线路连接 （1）端子排连接 安装人员应按照电气接线图，分清端子序号及配线颜色，将端子正确接入端子排。连接时配线插入端子排的长度以7mm左右为宜，使用连接环进行连接时注意必须完整接入，紧固时应加垫专用垫圈，并使用原机所配螺钉紧固，确保连接牢固。 （2）加长线连接 空调器安装时，经常会遇到连机线长度不够的情况，这时原则上应换用整根连机线，如情况特殊，可对导线进行同规格、同质量连接加长使用。 加长线路时，连接处通常称之为接头。接头常常是线路故障的所在。接头质量差，常会引起空调器内外机不供电、通信不良，严重时会产生电气安全事故，甚至会导致火灾，所以要求导线间的连接紧密可靠，接头处的绝缘强度应不低于导线本身的绝缘强度。 ① 线头的切剥：做接头前先切剥导线的端部绝缘层，并将裸露的导体表面清理干净。剥去绝缘层的长度一般是10 mm -15mm。截面积小的单股导线剥去长度可以短些，截面积大的多股导线剥去长度应长些。切剥绝缘层时，应注意不能损伤线芯，以免连接强度变差和接通不良。 ② 单股导线的连接：单股铜导线连接多股芯线的连接方式；分为自身缠接和用绑线绑接两种。连接后要求缠接或绑接紧密可靠。 ③ 多根单股平行导线的连接：多根单股平行导线的分支连接方法同单股导线的连接，但各分支选用的接点一定要错开约30mm，并要求与连接选用的导线对应一致，多根单股导线连接后保持平行，不可相互缠绕。 ④ 导线接头的包扎：导线接头用绝缘带包扎。常用的绝缘带有橡胶带、黄腊布带、带粘性的黑胶布带以及带粘性的聚酯带等。缠绕包扎时，先要在绝缘层上包扎一定长度，然后再将裸露部分包紧。导线接头还要用防水胶带进行防潮包扎，以防因为联机管上的凝结水渗进绝缘带，而导致绝缘失效。
（六）检查墙洞 1、连接内外机的管线所经过的墙洞，要求室内侧高、室外侧低。如右图所示。 2、空调安装完毕后应堵墙洞,防止雨水渗入损坏墙面、地板，防止蚊虫进入。 3、堵墙洞要求，外观应呈小半圆型，松紧适度，无缝隙，过紧会将水管压瘪，造成内机漏水。（墙洞的材料一般用油泥、石膏粉、发泡剂，水泥）
