RIP路由实验
IPV6-RIP路由配置实验
IPV6-RIP路由配置实验网络拓扑图：（图1）R1配置过程：Router(config)#hostname R1R1(config)#ipv6 unicast-routingR1(config)#int f 0/0R1(config-if)#ipv6 address 2004::1/64R1(config-if)#ipv6 enableR1(config-if)#ipv6 mtu 1500R1(config-if)#no shutR1(config-if)#int f 0/1R1(config-if)#ipv6 add 2001::1/64R1(config-if)#ipv6 mtu 1500R1(config-if)#ipv6 enR1(config-if)#no shutR1(config)#ipv6 router rip a1R1(config-rtr)#int f 0/0R1(config-if)#ipv6 rip a1 enableR1(config-if)#int f 0/1R1(config-if)#ipv6 rip a1 enR2配置过程：R2(config)#ipv6 unicast-routingR2(config)#int f 0/0R2(config-if)#ipv6 enableR2(config-if)#ipv6 add 2004::2/64R2(config-if)#ipv6 mtu 1500R2(config-if)#no shutR2(config-if)#int f 0/1R2(config-if)#ipv6 enableR2(config-if)#ipv6 mtu 1500R2(config-if)#ipv6 address 2002::1/64R2(config-if)#no shutR2(config)#ipv6 router rip a2R2(config-rtr)#int f 0/0R2(config-if)#ipv6 rip a2 enR2(config-if)#int f 0/1R2(config-if)#ipv6 rip a2 enableR3配置过程：R3(config)#ipv6 unicast-routingR3(config)#int f 0/0R3(config-if)#ipv6 enableR3(config-if)#ipv6 mtu 1500R3(config-if)#ipv6 add 2004::3/64R3(config-if)#no shutR3(config-if)#int f 0/1R3(config-if)#ipv6 enableR3(config-if)#ipv6 mtu 1500R3(config-if)#ipv6 address 2003::1/64 R3(config-if)#NO SHUTR3(config-if)#exiR3(config)#ipv6 router rip a3R3(config-rtr)#int f 0/0R3(config-if)#ipv6 rip a3 enableR3(config-if)#int f 0/1R3(config-if)#ipv6 rip a3 enablePC获取ipv6地址（以PCB为例）（图2）查看各个路由器路由信息（R2为例）（图3）利用ping测试（PCA ping PCB）（图4）（图5）。
RIP协议实验范文
RIP协议实验范文RIP（Routing Information Protocol）是一种基于距离向量的路由选择协议，用于在计算机网络中的路由器之间交换路由信息，以实现最优路径的选择。
下面我们将对 RIP 协议的实验进行详细讲解。
实验目的：1.了解和掌握RIP协议的工作原理。
2.实现RIP协议，并验证其在网络中的路由选择功能。
实验材料：1.多台计算机。
2.路由器器件。
3.实验网络拓扑。
实验步骤：1.配置网络拓扑：根据实验要求，设置实验网络的物理连线，包括计算机节点和路由器连线，并保证网络的正常通信。
2.配置路由器：将路由器正确连接到计算机节点，并配置路由器的IP地址和子网掩码。
3.实现RIP协议：使用C语言或其他编程语言编写RIP协议的实现代码。
4.路由器端配置：在每个路由器上配置RIP协议，指定路由器的IP 地址、子网掩码和唯一的路由标识。
5.路由器之间的通信：通过路由器之间的链路交换路由信息，使用RIP协议传递路由表。
6. Routetable 的更新：根据收到的 RIP 报文更新本地的Routetable。
7.路由选择：利用最小跳数法则选择最短路径，更新最优路径。
实验注意事项：1.确保网络拓扑结构合理，所有计算机和路由器均正常连接。
2.编写RIP协议的实现代码时，应仔细理解RIP协议的工作原理，并确保代码的正确性。
3.在路由器之间配置RIP协议时，注意配置正确的IP地址、子网掩码和唯一的路由标识。
4.实验过程中，注意观察路由器之间的路由信息交换情况，并及时处理出现的错误。
实验结果和分析：1.观察实验网络中路由器之间的路由信息交换情况，确保RIP报文正常传递。
2.比较实验中不同路径的选择和路由器之间的通信质量，验证RIP协议的路由选择功能。
3.检查局域网内每个计算机是否能够正常访问其他计算机，验证RIP 协议的正确性。
实验总结：通过本次RIP协议实验，我们深入了解和掌握了RIP协议的工作原理和实现方法。
RIP 实验一

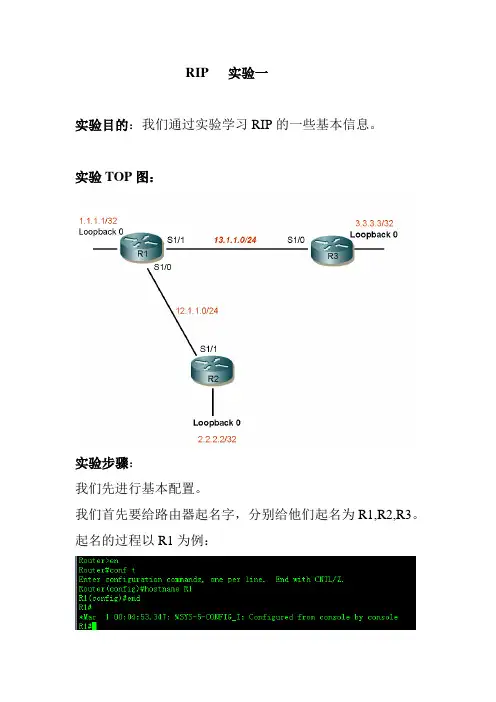

RIP 实验一实验目的：我们通过实验学习RIP的一些基本信息。
实验TOP图：实验步骤：我们先进行基本配置。
我们首先要给路由器起名字，分别给他们起名为R1,R2,R3。
起名的过程以R1为例：然后我们再为路由器的各端口配IP地址。
以R1为例：等R1,R2,R3的各个端口都配好地址后，我们还要测下链路十分通。
方法如下：这时我们就已经把路由桥接配置完成了。
由于我们现在还没有配置任何静态路由和动态路由，所以每个路由器的路由表中只有自己的直连路由。
如R2有两条直连路由。
我们可以通过show ip route命令来观察。
由于R2只有这2条路由，所以它现在是ping不通R1和R3的环回口和13.1.1.1，13.1.1.3的。
这时我们启用RIP，让各个路由器能学习到更多的路由。
例如R2：等到R1,R2,R3都启动RIP后，他们就可以相互学习路由了。
我们先来看看R2是否学到路由：我们看到它学习到了3条新路由。
这路由表看起来有点繁琐，我们还可以通过show ip route rip 来直接看RIP路由。
我们在R2上再ping 3.3.3.3 看是否通。
这时就通了。
我们还可以通过命令show ip protocols看某台路由器启动了什么协议。
从中我们看到启动了rip协议，我们还能看到计时器。
我们还可以通过命令debug ip rip 来观察一台路由器接收发送信息的具体内容。
以R2为例：从中我们还可以看到R2是从哪一个端口学到那些路由，以及向什么端口发送哪条具体路由，十分详细。
计算机网络实验 课程实验报告 RIP协议原理及配置
西安电子科技大学计算机网络实验课程实验报告实验名称 RIP协议原理及配置通信工程学院班Array姓名学号同作者实验日期 2020 年 4 月 5 日一、实验目的1.1掌握动态路由协议的作用及分类1.2掌握距离矢量路由协议的简单工作原理1.3掌握RIP协议的基本特征1.4熟悉RIP的基本工作过程二、实验所用仪器（或实验环境）实验所使用软件为 Cisco Packet Tracer。
三、实验基本原理及步骤（或方案设计及理论计算）3.1动态路由协议概述路由协议是运行在路由器上的软件进程，与其他路由器上相同路由协议之间交换路由信息，学习非直连网络的路由信息，加入路由表。
并且在网络拓扑结构变化时自动调整，维护正确的路由信息。
图一动态路由协议前面提到，路由器之间的路由信息交换是基于路由协议实现的。
交换路由信息的最终目的在于形成路由转发表，进而通过此表找到一条数据交换的“最佳”路径。
每一种路由算法都有其衡量“最佳”的一套原则。
大多数算法使用一个量化的参数来衡量路径的优劣，一般说来，参数值越小，路径越好。
该参数可以通过路径的某一特性进行计算，也可以在综合多个特性的基础上进行计算，几个比较常用的特征是：n 路径所包含的路由器结点数（hop count）n 网络传输费用（cost）n 带宽（bandwidth）n 延迟（delay）n 负载（load）n 可靠性（reliability）n 最大传输单元MTU（maximum transmission unit）依据路由器间交换路由信息的内容及路由算法，将路由协议分为：距离-矢量路由协议和链路状态路由协议。
距离-矢量路由协议 ( 如RIP )定期广播整个路由信息易形成路由环路收敛慢链路状态路由协议（如OSPF）收集网络拓扑信息，运行协议算法计算最佳路由根本解决路由环路问题收敛快图二距离-矢量路由协议图二链路状态路由协议3.2RIP协议概述RIP（Routing Information Protocol）路由信息协议最早的动态路由协议，基于距离矢量算法实现使用UDP报文来交换路由信息以跳数多少选择最优路由RIPv1协议报文不携带掩码信息3.3路由回路及解决办法定义最大跳数水平分割（Split Horizon）毒性逆转（Poisoned Reverse）触发更新(Triggered Update)Hold－Down 定时器3.4RIP的配置关于RIP的配置步骤如下：开启RIP路由功能（路由进程）：Router(config)#router rip宣告相关网段：Router(config-router)# network network wildmask 请注意：掩码是用反码的形式。
RIP实验文档

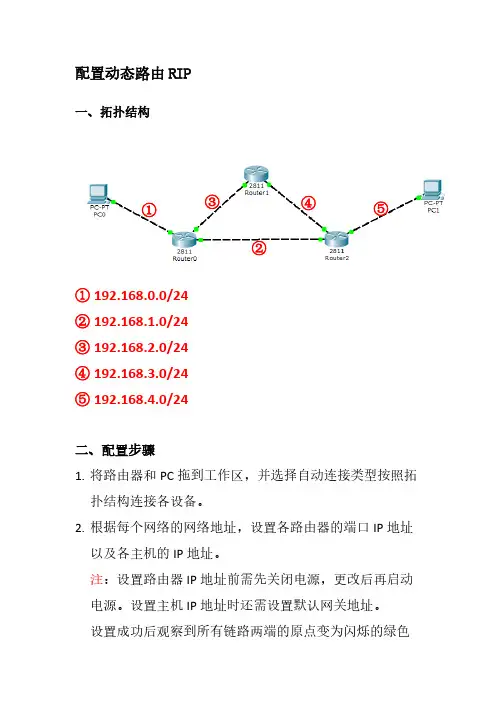

配置动态路由RIP一、拓扑结构① 192.168.0.0/24② 192.168.1.0/24③ 192.168.2.0/24④ 192.168.3.0/24⑤ 192.168.4.0/24二、配置步骤 1.将路由器和PC 拖到工作区，并选择自动连接类型按照拓扑结构连接各设备。
2.根据每个网络的网络地址，设置各路由器的端口IP 地址以及各主机的IP 地址。
注：设置路由器IP 地址前需先关闭电源，更改后再启动电源。
设置主机IP 地址时还需设置默认网关地址。
设置成功后观察到所有链路两端的原点变为闪烁的绿色①⑤②④③圆点，说明所有连接激活。
3.RIP路由协议配置例如Router0单击Router0，在命令行下对路由器进行RIP协议配置。
首先进入全局配置模式Router>enableRouter#configure terminalRouter(config)#然后进行RIP协议配置Router(config)#router ripRouter(config)#version 2Router(config-router)#network 192.168.0.0Router(config-router)#network 192.168.1.0Router(config-router)#network 192.168.3.0按照以上方式对每个路由器进行RIP协议配置三、查看数据包路径在实时模式下添加一个从PC0——PC1的简单数据包切换到模拟模式下观察数据包的转发过程观察简单数据包(ICMP)的转发过程以及RIP分组的转发过程当最后状态是“成功”说明PC0到PC1联通。
思考题：1．绿色的信封表示什么类型的分组，它的传输过程是怎样的，粉色的信封表示什么类型的分组，它的传输有什么特点？2．通过RIP选择协议，简单数据包是否通过最短路劲到达PC0? 当去掉router0和router2之间的链路，简单数据包还是否能自动重新选择路由到达PC0?四、RIP路由协议的诊断与排错●查看路由表Router#sh ip route●查看RIP路由表Router#sh ip rip database●开启RIP诊断Router#debug ip rip●关闭RIP诊断Router#no debug ip rip。
《计算机网络》实验七_RIP_实验报告
Full-duplex, 100Mb/s, 100BaseTX/FX
ARP type: ARPA, ARP Timeout 04:00:00
Last input 00:00:13, output 00:00:09, output hang never
Last clearing of "show interface" counters never
!
end
5、用Show Interface，Show Running-Config，Ping等命令检查路由器的配置、状态、连通性。
7-A#show interface
FastEthernet0/0 is up, line protocol is up
Hardware is MV96340 Ethernet, address is 0014.f2c2.0838 (bia 0014.f2c2.0838)
no aaa new-model
ip subnet-zero
!
!
ip cef
!
!
no ftp-server write-enable
!
!
!
!
interface FastEthernet0/0
no ip address
shutdown
duplex auto
speed auto
!
interface FastEthernet0/1
实验报告七
班级：姓名：学号：
实验时间：机房：组号：机号：
一、实验题目RIP
二、实验设备
CISCO路由器、专用电缆、网线、CONSOLE线、PC机
三、实验内容
rip实验
RIP-1
1.R1上通过R2学习的路由条目4.4.4.4/32，修改metric为10（观察R1的路由表加载情况）
2.R1上通过R3学习的路由条目4.4.4.4/32，修改AD为121（观察R1的路由表加载情况）
3.R1上过滤通过R2学习的路由条目
4.4.4.4/32（观察R1的路由表加载情况）
4.R4上向R3发送路由更新时执行汇总：4.4.0.0/16（观察R3 R1 R2的路由表加载情况）RIP-2
全网运行ripv2
每台路由器配置一个32位的环回口
1.为节约链路带宽，R2 R3两台路由器的以太口都要求发送单播更新到R1
R3和R4之间仍为rip组播更新
2.R3、R4之间为广域网链路，需要启用ripv2 MD5认证（key=cisco）
3.要求R3收到R4的环回口路由为16位
4.要求R3学习到R4的环回口路由的metric为10
5.R4上需要同时兼容ripv1的路由收发
6.每台路由器都能学习到其他三台路由器的环回口路由，实现全网全通。
RIP路由邻居认证
RIP路由邻居认证【实验名称】RIP V2路由邻居认证【实验目的】掌握如何配置RIP的明文认证及MD5认证方式。
【背景描述】随着网络应用的日益广泛和深入，企业对网络安全越来越关心和重视，路由器设备的安全是网络安全的一个重要组成部份，为了防止攻击者（可能是恶意的黑客或故障路由器）利用路由更新对路由器可能造成的破坏，某企业网络管理员想实施路由更新认证措施，以此来加强网络的安全性。
现要在路由器上做适当配置来实现这一目标。
【技术原理】明文认证:认证方发送自己的最小key id 的key值,但不携带key id,被认证放接收到key 值后从自己的最小key id比较开始一直到自己的最大key id,只要有,就通过认证.否则,认证失败.(认证方最小key id的key 值只要在被认证方有,被认证方就能通过认证)。
密文认证:认证放既发送key 值,又发送key id.被认证方从接收到的相同key 开始比较一直到最大key id.如果有,就认证通过,负责,认证失败.(认证方最小key id的key 值只要在被认证方同等key id之后有,被认证方就能通过认证)。
MD5最广泛被用于各种软件的密码认证和钥匙识别上。
通俗的讲就是人们讲的序列号。
【实现功能】通过邻居路由器之间的路由更新认证来防止无效的路由更新可能对网络造成的威胁和破坏。
【实验设备】R1762(两台)、pc机（两台）、串口线（1根）、交叉线（两根）【实验拓扑】【实验步骤】步骤一注：以下实验假定已配置了RIP V2路由协议及接口IP地址。
第一步：在路由器Router1定义密钥链和密钥串Router1(config)# key chain ripkey//定义一个密钥链ripkey，进入密钥链配置模式Router1(config- keychain)# key 1 //定义密钥序号1，进入密钥配置模式Router1(config- keychain-key)# key-string keya//定义密钥1的密钥内容为keyaRouter1(config- keychain-key)#accept-lifetime 00:00:00 oct 1 2004 infinite //定义密钥1的接收存活期从2004年10月1日至无限（infinite）Router1(config- keychain-key)#send-lifetime 00:00:00 oct 1 2004 infinite //定义密钥1的发送存活期为从2004年10月1日至无限验证测试：验证密钥链和密钥串配置信息Router1#show key chainKey-chain ripkey:key 1 -- text "keya"accept lifetime (00:00:00 Oct 1 2004) - (infinite)send lif etime (00:00:00 Oct 1 2004) - (infinite)第二步：在接口模式下定义认证模式，指定要引用的密钥链Router1(config)# interface serial 0/0/1Router1(config-if)#ip rip authentication mode md5 //定义认证模式为md5，若用text则表示明文认证，若不指明模式则缺省用明文认证Router1(config-if)#ip rip authentication key-chain ripkey//引用密钥链ripkey 验证测试：验证密钥链和密钥串配置信息Router1#show running-config//此处只列出与Serial0相关的配置interface Serial0ip address 172.16.2.1 255.255.255.0ip rip authentication mode md5ip rip authentication key-chain ripkeyclock rate 64000第三步：在路由器Router2定义密钥链和密钥串Router2(config)# key chain ripkey//定义一个密钥链ripkey，进入密钥链配置模式Router2(config- keychain)# key 1 //定义密钥序号1，进入密钥配置模式Router2(config- keychain-key)# key-string keya//定义密钥1的密钥内容为keyaRouter2(config- keychain-key)#accept-lifetime 00:00:00 oct 1 2004 infinite //定义密钥1的接收存活期为从2004年10月1日至infinite (无限) Router2(config- keychain-key)#send-lifetime 00:00:00 oct 1 2004 infinite//定义密钥1的发送存活期为从2004年10月1日至无限验证测试：验证密钥链和密钥串配置信息Router2#show key chainKey-chain ripkey:key 1 -- text "keya"accept lifetime (00:00:00 Oct 1 2004) - (infinite)send lifetime (00:00:00 Oct 1 2004) - (infinite)第四步：在接口模式下定义认证模式，指定要引用的密钥链Router2(config)# interface serial 0Router2(config-if)#ip rip authentication mode md5//定义认证模式为md5，若用text则表示明文认证Router2(config-if)#ip rip authentication key-chain ripkey//引用密钥链ripkey验证测试：验证串口serial 0上的认证密钥配置Router2#show running-config //此处只列出与Serial0相关的配置interface Serial0/0/1ip address 172.16.2.2 255.255.255.0ip rip authentication mode md5ip rip authentication key-chain ripkey第五步：调试路由更新认证，即验证两端的认证是否匹配，是否有无效(invalid) 的路由更新Router1#debug ip rip//打开RIP调试功能，结果显示接收和发送路由更新正常RIP protocol debugging is onRouter1#RIP: sending v2 update to 224.0.0.9 via FastEthernet0 (172.16.1.1) 172.16.2.0/24 -> 0.0.0.0, metric 1, tag 0172.16.3.0/24 -> 0.0.0.0, metric 2, tag 0RIP: sending v2 update to 224.0.0.9 via Serial0 (172.16.2.1)172.16.1.0/24 -> 0.0.0.0, metric 1, tag 0RIP: sending v2 update to 224.0.0.9 via Serial0 (172.16.2.1)172.16.1.0/24 -> 0.0.0.0, metric 1, tag 0RIP: received packet with MD5 authenticationRIP: received v2 update from 172.16.2.2 on Serial0172.16.3.0/24 -> 0.0.0.0 in 1 hopsRIP: received packet with MD5 authenticationRIP: received v2 update from 172.16.2.2 on Serial0172.16.3.0/24 -> 0.0.0.0 in 1 hopsRIP: sending v2 update to 224.0.0.9 via Serial0 (172.16.2.1)172.16.1.0/24 -> 0.0.0.0, metric 1, tag 0RIP: sending v2 update to 224.0.0.9 via Serial0 (172.16.2.1)172.16.1.0/24 -> 0.0.0.0, metric 1, tag 0RIP: received packet with MD5 authenticationRIP: received v2 update from 172.16.2.2 on Serial0172.16.3.0/24 -> 0.0.0.0 in 1 hopsRIP: received packet with MD5 authenticationRIP: received v2 update from 172.16.2.2 on Serial0172.16.3.0/24 -> 0.0.0.0 in 1 hops……Router1#no debug all //调试完后必须关闭调试功能Router2#debug ip rip//打开RIP调试功能，结果显示接收和发送路由更新都正常RIP: sending v2 update to 224.0.0.9 via Serial0/0/1(172.16.2.2) 172.16.3.0/24 -> 0.0.0.0, metric 1, tag 0RIP: sending v2 update to 224.0.0.9 via Serial0 (172.16.2.2)172.16.3.0/24 -> 0.0.0.0, metric 1, tag 0RIP: received packet with MD5 authenticationRIP: received v2 update from 172.16.2.1 on Serial0172.16.1.0/24 -> 0.0.0.0 in 1 hopsRIP: received packet with MD5 authenticationRIP: received v2 update from 172.16.2.1 on Serial0172.16.1.0/24 -> 0.0.0.0 in 1 hopsRIP: sending v2 update to 224.0.0.9 via FastEthernet0 (172.16.3.2) 172.16.1.0/24 -> 0.0.0.0, metric 2, tag 0172.16.2.0/24 -> 0.0.0.0, metric 1, tag 0RIP: sending v2 update to 224.0.0.9 via Serial0 (172.16.2.2)172.16.3.0/24 -> 0.0.0.0, metric 1, tag 0RIP: sending v2 update to 224.0.0.9 via Serial0 (172.16.2.2)172.16.3.0/24 -> 0.0.0.0, metric 1, tag 0RIP: received packet with MD5 authentication……Router2#no debug all //调试完后必须关闭调试功能第五步：进一步验证路由表的完整性Router1#show ip route //结果显示Router1具有全网路由Codes: C - connected, S - static, R - RIPO - OSPF, IA - OSPF inter areaE1 - OSPF external type 1, E2 - OSPF external type 2Gateway of last resort is not set172.16.0.0/24 is subnetted, 3 subnetsC 172.16.1.0 is directly connected, FastEthernet0/0C 172.16.2.0 is directly connected, Serial0/0/1R 172.16.3.0 [120/1] via 172.16.2.2, 00:00:05, Serial0/0/1Router2#show ip route //结果显示Router2具有全网路由Codes: C - connected, S - static, R - RIPO - OSPF, IA - OSPF inter areaE1 - OSPF external type 1, E2 - OSPF external type 2Gateway of last resort is not set172.16.0.0/24 is subnetted, 3 subnetsR 172.16.1.0 [120/1] via 172.16.2.1, 00:00:17, Serial0C 172.16.2.0 is directly connected, Serial0C 172.16.3.0 is directly connected, FastEthernet0【注意事项】●在配置密钥的接收/发送时间前，应该先校正路由器的时钟；●RIP V1不支持路由认证；●RIP V2支持两种认证方式：明文认证和MD5认证。
rip路由协议的汇总实验总结
rip路由协议的汇总实验总结RIP路由协议的汇总实验总结一、双方基本信息甲方：网络设备供应商乙方：客户二、各方身份、权利、义务、履行方式、期限、违约责任1. 甲方代表及权利义务甲方代表：该公司法定代表人或其授权代表甲方权利：拥有所有网络设备的知识产权及各种权利甲方义务：向乙方提供网络设备和相关技术服务甲方履行方式：供应网络设备和提供技术服务甲方期限：供应网络设备的期限为自合同签订之日起一年，技术服务的期限为自设备安装完成之日起一年。
甲方违约责任：如甲方未按照合同提供设备和技术服务，乙方有权解除合同并向甲方索赔。
2. 乙方代表及权利义务乙方代表：该公司法定代表人或其授权代表乙方权利：使用甲方提供的网络设备和技术服务乙方义务：按照合同要求支付费用并按照甲方的操作规程使用设备和技术服务乙方履行方式：支付费用并按照甲方的规程使用设备和技术服务乙方期限：乙方在合同期限内支付费用并按照规程使用设备和技术服务。
乙方违约责任：如乙方未按照合同支付费用或未按照规程使用设备和技术服务，甲方有权解除合同并向乙方追索未支付的费用。
三、需遵守中国的相关法律法规1. 该协议应遵守中国法律法规及互联网管理规定。
2. 任何一方的违约行为应承担法律责任。
四、明确各方的权力和义务1. 甲方有权决定网络设备的规格、样式、数量和技术参数。
2. 甲方应保证提供的设备和技术服务符合合同要求。
3. 乙方应按照合同支付费用并遵守操作规程使用设备和技术服务。
4. 乙方有权提出优化网络业务的建议和意见，并由甲方确认后执行。
五、明确法律效力和可执行性 1. 该协议为合法有效协议，具有法律效力。
2. 双方应按照协议执行各自的权利和义务，如有争议，双方应友好协商解决。
六、其他1. 该协议一式两份，双方各执一份，并由双方代表签署。
2. 该协议自双方签署之日起生效，并在合同期限内有效。
3. 本协议如需修改，双方应进行友好协商并签署书面协议。
RIP实验文档
配置动态路由RIP一、拓扑结构① 192.168.0.0/24② 192.168.1.0/24③ 192.168.2.0/24④ 192.168.3.0/24⑤ 192.168.4.0/24二、配置步骤1. 将路由器和PC 拖到工作区，并选择自动连接类型按照拓扑结构连接各设备。
2. 根据每个网络的网络地址，设置各路由器的端口IP 地址以及各主机的IP 地址。
注：设置路由器IP 地址前需先关闭电源，更改后再启动电源。
设置主机IP 地址时还需设置默认网关地址。
设置成功后观察到所有链路两端的原点变为闪烁的绿色① ⑤② ④ ③圆点，说明所有连接激活。
3.RIP路由协议配置例如Router0单击Router0，在命令行下对路由器进行RIP协议配置。
首先进入全局配置模式Router>enableRouter#configure terminalRouter(config)#然后进行RIP协议配置Router(config)#router ripRouter(config)#version 2Router(config-router)#network 192.168.0.0Router(config-router)#network 192.168.1.0Router(config-router)#network 192.168.3.0按照以上方式对每个路由器进行RIP协议配置三、查看数据包路径在实时模式下添加一个从PC0——PC1的简单数据包切换到模拟模式下观察数据包的转发过程观察简单数据包(ICMP)的转发过程以及RIP分组的转发过程当最后状态是“成功”说明PC0到PC1联通。
思考题：1．绿色的信封表示什么类型的分组，它的传输过程是怎样的，粉色的信封表示什么类型的分组，它的传输有什么特点？2．通过RIP选择协议，简单数据包是否通过最短路劲到达PC0? 当去掉router0和router2之间的链路，简单数据包还是否能自动重新选择路由到达PC0?四、RIP路由协议的诊断与排错●查看路由表Router#sh ip route●查看RIP路由表Router#sh ip rip database●开启RIP诊断Router#debug ip rip关闭RIP诊断Router#no debug ip rip。
