CAD快速编辑矢量图形的方法
CAD快速编辑矢量图形的方法CAD（Computer-Aided Design）是一种广泛应用于工程设计和制图
的软件。
它可以帮助用户创建、编辑和分析矢量图形。
而在CAD中，
矢量图形的编辑是非常重要的一项技能。
本文将为大家介绍一些CAD
快速编辑矢量图形的方法，帮助用户提高工作效率。
1. 移动对象：在CAD中，移动对象是一种常见的编辑操作。
你可
以使用移动命令（MOVE）来选择一个或多个对象，并将其移动到新
的位置。
在命令行中输入MOVE，然后选择需要移动的对象，接着指
定一个基点和目标点即可完成移动操作。
2. 缩放对象：缩放是调整矢量图形大小的一个重要操作。
使用缩放
命令（SCALE），你可以选择一个或多个对象，并按照指定的比例调
整它们的大小。
在命令行中输入SCALE，然后选择需要缩放的对象，
接着指定基点和缩放比例即可完成缩放操作。
3. 旋转对象：旋转是改变矢量图形方向的一种常见操作。
使用旋转
命令（ROTATE），你可以选择一个或多个对象，并按照指定的角度
旋转它们。
在命令行中输入ROTATE，然后选择需要旋转的对象，接
着指定一个基点和旋转角度即可完成旋转操作。
4. 复制对象：复制是在CAD中快速创建相似对象的一种有效方式。
使用复制命令（COPY），你可以选择一个或多个对象，并将其复制到
新的位置。
在命令行中输入COPY，然后选择需要复制的对象，接着
指定一个基点和目标点即可完成复制操作。
5. 偏移对象：偏移是在CAD中快速创建平行线和平移对象的一种有用操作。
使用偏移命令（OFFSET），你可以选择一个或多个对象，并指定一个偏移距离。
CAD会自动创建一个与原始对象平行且距离一致的新对象。
在命令行中输入OFFSET，然后选择需要偏移的对象，接着指定一个偏移距离即可完成偏移操作。
6. 修改对象属性：CAD还提供了许多可以直接修改对象属性的编辑命令。
例如，你可以使用修剪命令（TRIM）来修剪一个或多个对象的某个部分。
你还可以使用延伸命令（EXTEND）来延伸一个或多个对象以与其他对象相交。
此外，CAD还支持许多其他的编辑命令，如平移命令（MIRROR）和镜像命令（STRETCH），可根据具体需要进行选择应用。
总结起来，CAD快速编辑矢量图形的方法主要包括移动、缩放、旋转、复制、偏移和修改对象属性等操作。
掌握这些基本的编辑技巧将有助于提高CAD的使用效率。
然而，请注意，在进行任何编辑操作之前，请确保你已经保存了原始的文件，以防止不小心的错误导致不可逆的损失。
希望以上介绍的方法能对大家使用CAD进行矢量图形编辑有所帮助！。

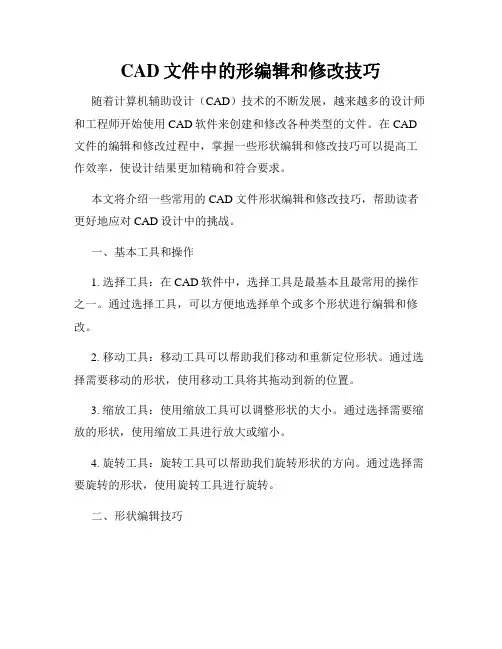

CAD文件中的形编辑和修改技巧
CAD文件中的形编辑和修改技巧随着计算机辅助设计（CAD）技术的不断发展，越来越多的设计师和工程师开始使用CAD软件来创建和修改各种类型的文件。
在CAD 文件的编辑和修改过程中，掌握一些形状编辑和修改技巧可以提高工作效率，使设计结果更加精确和符合要求。
本文将介绍一些常用的CAD文件形状编辑和修改技巧，帮助读者更好地应对CAD设计中的挑战。
一、基本工具和操作1. 选择工具：在CAD软件中，选择工具是最基本且最常用的操作之一。
通过选择工具，可以方便地选择单个或多个形状进行编辑和修改。
2. 移动工具：移动工具可以帮助我们移动和重新定位形状。
通过选择需要移动的形状，使用移动工具将其拖动到新的位置。
3. 缩放工具：使用缩放工具可以调整形状的大小。
通过选择需要缩放的形状，使用缩放工具进行放大或缩小。
4. 旋转工具：旋转工具可以帮助我们旋转形状的方向。
通过选择需要旋转的形状，使用旋转工具进行旋转。
二、形状编辑技巧1. 创建形状：在CAD软件中，可以使用绘图工具创建各种形状，如直线、曲线、多边形等。
通过选择绘图工具，根据需要绘制形状，并进行调整和修改。
2. 剪切和延伸形状：有时候我们需要剪切或延伸形状以满足设计要求。
在CAD软件中，可以使用剪切和延伸工具来实现这一目的。
3. 弯曲和倾斜形状：有时候我们需要对形状进行弯曲或倾斜，以适应不同的设计需求。
在CAD软件中，可以使用弯曲和倾斜工具来调整形状。
4. 拷贝和阵列形状：复制和阵列是CAD设计中常用的技巧之一。
通过使用复制和阵列工具，可以在CAD文件中快速创建和排列多个形状。
三、文件修改技巧1. 修改形状属性：在CAD软件中，可以修改形状的属性，包括颜色、线型、填充等。
通过选择需要修改属性的形状，使用属性编辑工具进行调整。
2. 删除和恢复形状：有时候我们需要删除或恢复CAD文件中的一些形状。
在CAD软件中，可以使用删除和撤销工具来实现这一目的。
3. 修改尺寸和比例：在设计过程中，有时候我们需要修改形状的尺寸和比例。
五、矢量数据编辑(2013)
Bezier Curve Segment
• 用于产生贝塞尔曲线。
Distance-Distance
• 用于产生点要素，根据与另外两个点之 间的距离产生。
Direction-Distance
• 用于产生点要素，根据与一个点之间的 距离以及与另一个点之间的方向产生一 个。
Intersection
– Rectangle：先数字化两个点产生一条直线，然 后移动鼠标，产生矩形的轮廓线。 – Circle：第一个点确定圆心，第二个点确定圆 的半径，然后双击鼠标，产生圆的轮廓线。 – Ellipse：第一个点确定椭圆心，第二个点确定 椭圆的一个轴，然后移动鼠标，产生椭圆的轮 廓线。 – Freehand：点击鼠标左键，然后移动鼠标，将 自动产生数字化点，再次点击鼠标左键，将产 生一个线图形。
• • • • • •
概述 基本操作 扩展的数字化工具 高级编辑工具条 数字化中的快捷菜单 矢量数据属性编辑
• 为了数字化一些特殊图形（如弧线）或 为了使数字化的要素满足某些条件（如 与其它要素之间的距离或方向）， ArcMap提供了一些扩展的数字化工具 （在Editor工具条中）。
Arc Segment
切割多边形
• 要素合并：利用编辑工具选中两个或多个 要素，在Editor下拉菜单中选择Merge，选 中要素将合并成一个要素（如选择Union， 除合并产生新要素外，原有要素仍保存）。
合并前的属性表 （两个记录）
Merge后的属性表 （合并为一个记录）
Union后的属性表 （合并结果作为新 的记录）
非拓扑编辑结果（相邻多边形之间产生孔隙及重叠）
• 正确的方法是利用Topology工具条上提供 的工具进行编辑。
• 拓扑编辑的方法：
快速学会CAD中的编辑命令
快速学会CAD中的编辑命令CAD（计算机辅助设计）是一种广泛应用于工程设计和图形制作的软件工具。
在日常的CAD使用过程中，熟练掌握编辑命令是提高工作效率的关键。
本文将介绍CAD中几个常用的编辑命令，并提供相应的技巧和快捷键，帮助您更加高效地完成CAD绘图任务。
1. 移动命令（MOVE）：移动命令可以将选定的对象在绘图区内进行平移。
您可以在命令提示符中输入MOVE，然后按下回车键进入移动模式。
接着，选择要移动的对象，然后指定一个基点和移动目标位置。
您还可以直接输入移动的距离和方向，如“@100,50”，将对象移动到离其当前位置100单位水平、50单位垂直的距离。
技巧：使用快捷键"M"即可直接进入移动命令。
2. 复制命令（COPY）：复制命令用于创建对象的副本。
您可以通过输入COPY命令并选择要复制的对象来启动复制模式。
然后指定一个基点和复制的目标位置。
与移动命令类似，您也可以通过输入距离和方向来指定复制的位置。
技巧：使用快捷键"C"可以直接进入复制命令。
3. 旋转命令（ROTATE）：旋转命令可以将选定的对象按指定的角度进行旋转。
首先，输入ROTATE命令并选择要旋转的对象，然后指定旋转的基点。
接下来，输入旋转角度或选择参考线（line）或对象（object）来定义旋转轴。
最后，指定要旋转的方向。
技巧：使用快捷键"RO"可以直接进入旋转命令。
4. 缩放命令（SCALE）：缩放命令用于按比例调整选定对象的大小。
输入SCALE命令并选择要缩放的对象后，指定基点。
然后，输入缩放比例或选择参考长度来定义缩放比例。
最后，指定要缩放的目标位置。
技巧：使用快捷键"SC"可以直接进入缩放命令。
5. 镜像命令（MIRROR）：镜像命令可以通过绕指定轴将选定对象进行镜像翻转。
在启动镜像命令后，选择要镜像的对象，并指定镜像线。
然后，指定镜像的位置。
CAD绘图中的图形编辑与变换技巧
CAD绘图中的图形编辑与变换技巧 CAD（计算机辅助设计）软件在各个领域的工程设计中扮演着重要角色。图形编辑与变换技巧是CAD软件中不可或缺的部分，它们使设计师能够轻松地修改、调整和变形图形。本文将介绍一些常用的CAD软件中的图形编辑与变换技巧，帮助读者更高效地利用CAD软件进行绘图工作。
1. 移动和复制 在CAD软件中，移动和复制图形是最基本的操作之一。为了移动图形，我们可以使用“移动”命令或直接按下M键，然后选择要移动的图形和目标位置。复制图形则可以使用“复制”命令或C键，选择要复制的图形和目标位置即可。
2. 旋转和镜像 旋转和镜像图形可使我们轻松调整其方向和位置。在CAD软件中，旋转图形可以使用“旋转”命令或R键，选择要旋转的图形和旋转角度。镜像图形则可以使用“镜像”命令或M键，选择要镜像的图形和镜像轴线，即可完成镜像操作。
3. 缩放 CAD软件中的缩放功能允许我们在不改变图形形状的情况下调整其大小。通过使用“缩放”命令或Z键，我们可以选择要缩放的图形和缩放比例。此外，我们还可以设置缩放基点来确定缩放的中心位置。 4. 修剪和延伸 修剪和延伸是CAD软件中常用的编辑技巧，它们能够帮助我们改变图形的形状和尺寸。使用“修剪”命令或TR键，我们可以裁剪掉图形中多余的部分。使用“延伸”命令或X键，我们可以延伸图形的边界以达到所需的大小。
5. 数组 数组是CAD软件中用来创建重复图形的有效技巧。通过使用“阵列”命令或AR键，我们可以选择图形并设定阵列的个数和间距。参照给定的基准点或基准线，CAD软件会自动生成规则的图形阵列。
6. 跟踪和捕捉 CAD软件中的跟踪和捕捉功能使我们可以更精确地编辑和变换图形。通过在编辑命令中启用跟踪和捕捉选项，我们可以将光标对齐到特定的点或线上，并进行精确的编辑操作。
7. 填充和图案 填充和图案功能可以让我们给图形添加颜色和纹理，增强其可读性和美观性。通过使用“填充”命令或H键，我们可以选择要填充的区域和填充类型。使用“图案”命令或PA键，我们可以选择图案和图案比例，将其应用到图形中。
CAD图形编辑技巧分享
CAD图形编辑技巧分享CAD（Computer-Aided Design）是计算机辅助设计的缩写，是一种广泛应用于工程设计、建筑设计、产品设计等领域的软件工具。
在日常的设计工作中，熟练掌握CAD图形编辑技巧对于提高工作效率至关重要。
本文将分享一些实用的CAD图形编辑技巧，帮助读者更好地完成设计任务。
一、平面编辑技巧1. 拖动移动：选中图形后，按住鼠标左键并拖动可以移动整个图形。
2. 偏移复制：选中图形后，按住Ctrl键并拖动，可以复制并偏移选中的图形。
3. 等分：选中图形后，点击“修改”菜单中的“偏移”命令，输入偏移距离后，选择“等分”选项，即可将图形按相等的距离进行偏移。
4. 复制阵列：选中图形后，点击“修改”菜单中的“镜像”命令，选择图形的中心点，并输入复制的数量和间距，即可创建图形的阵列。
5. 图形修剪：选中图形后，点击“修改”菜单中的“修剪”命令，选择需要修剪的边界，按下Enter键，即可将选中的图形修剪为所需形状。
二、曲线编辑技巧1. 插入节点：选中曲线后，点击“修改”菜单中的“插入节点”命令，选择需要插入节点的位置，即可在曲线上插入新的节点。
2. 平滑/角度切换：选中节点后，点击“修改”菜单中的“平滑/角度切换”命令，即可将节点从平滑状态切换为角度状态，或者从角度状态切换为平滑状态。
3. 调整曲线形状：选中曲线后，点击“修改”菜单中的“拖动节点”命令，按住鼠标左键并拖动节点，即可调整曲线的形状。
4. 曲线延伸：选中曲线后，点击“修改”菜单中的“延伸”命令，选择延伸的方向，输入延伸的距离，即可将曲线延伸出新的形状。
5. 曲线修剪：选中曲线后，点击“修改”菜单中的“修剪”命令，选择需要修剪的边界，按下Enter键，即可将选中的曲线修剪为所需形状。
三、三维编辑技巧1. 旋转图形：选中图形后，点击“修改”菜单中的“旋转”命令，选择旋转的轴线和角度，即可将图形沿轴线旋转指定角度。
2. 截断图形：选中图形后，点击“修改”菜单中的“修剪”命令，选择需要修剪的部分，按下Enter键，即可将选中的图形截断。
如何使用CAD进行图形修改和编辑的设计
如何使用CAD进行图形修改和编辑的设计一、背景介绍CAD（计算机辅助设计）是一种广泛应用于工程设计和制图的软件工具。
它能够将复杂的图形数据转化为数字信息，使得我们能够轻松地进行图形的修改和编辑。
本文将介绍如何使用CAD进行图形的修改和编辑，希望能够为读者提供一些实用的技巧和方法。
二、基本操作指南1. 选择图形：在CAD软件中，我们可以通过鼠标点击来选择要修改或编辑的图形。
通过框选、单选或者多选的方式，我们可以快速定位到需要进行操作的图形。
2. 移动图形：如果需要将选定的图形移动到其他位置，我们可以使用移动（MOVE）命令。
在命令行输入“MOVE”，然后选择要移动的图形，再输入目标位置的坐标，即可完成移动操作。
3. 缩放图形：通过缩放（SCALE）命令，我们可以调整选定的图形的尺寸。
在命令行输入“SCALE”，然后选择要缩放的图形，再输入缩放的比例，即可完成缩放操作。
4. 旋转图形：要旋转选定的图形，我们可以使用旋转（ROTATE）命令。
在命令行输入“ROTATE”，然后选择要旋转的图形，再输入旋转的角度和基准点，即可完成旋转操作。
5. 对称图形：通过对称（MIRROR）命令，我们可以在选定的图形上创建对称的副本。
在命令行输入“MIRROR”，然后选择要对称的图形，再选择对称轴线，即可完成对称操作。
6. 删除图形：如果需要删除选定的图形，我们可以使用删除（ERASE）命令。
在命令行输入“ERASE”，然后选择要删除的图形，即可完成删除操作。
三、高级技巧分享1. 多个操作的组合：CAD软件允许我们在进行修改和编辑时，组合使用多个操作。
例如，我们可以先选择图形，然后通过移动、缩放、旋转或者对称命令来对选定的图形进行一系列的操作，从而实现更加复杂的图形修改和编辑。
2. 使用命令行：在CAD软件中，我们可以使用命令行输入具体的命令和参数，来进行更加精确和高效的操作。
通过熟练掌握常用的命令，我们可以快速完成图形的修改和编辑。
CAD中图形编辑和改变形状的技巧
CAD中图形编辑和改变形状的技巧CAD（计算机辅助设计）是一种广泛应用于工程制图和设计领域的软件工具。
通过使用CAD软件，设计师可以创建、编辑和修改各种图形和形状。
在这篇文章中，我们将介绍一些CAD中图形编辑和改变形状的常用技巧。
1. 移动对象：在CAD中，移动对象是一项基本的编辑技巧。
通过选择并拖动对象，您可以将其移动到所需的位置。
在选择移动命令后，点击要移动的对象，然后指定新的位置。
移动命令还可以通过指定移动距离和方向来精确控制对象的移动。
2. 复制对象：复制对象是一种经常使用的编辑技巧，它可以快速创建多个相似的图形。
选择复制命令后，点击要复制的对象，并指定复制的位置。
您还可以通过指定偏移值、旋转角度和缩放比例来调整复制的对象。
3. 缩放对象：CAD中的缩放命令可以将对象的大小按比例调整，无需更改其形状。
通过选择缩放命令，然后点击要缩放的对象，再指定缩放比例，您可以将对象放大或缩小。
缩放操作还可以通过指定基点来控制缩放的中心。
4. 修剪和延伸：修剪和延伸命令是CAD中用于修改对象形状的重要工具。
修剪命令可以切除对象的一部分，使其符合特定要求。
选择修剪命令后，点击要修剪的对象，并指定修剪边界。
延伸命令则可以通过将对象延伸至边界线来改变其形状。
选择延伸命令后，点击要延伸的对象，然后指定延伸到的边界。
5. 圆角和倒角：圆角和倒角命令是CAD中用于在对象的角部添加曲线的工具。
圆角命令可将直角转换为圆角，使对象更加平滑。
选择圆角命令后，点击要圆角化的对象的两个相邻边，并指定圆角半径。
倒角命令则可将直角的边角修剪为特定的斜面。
选择倒角命令后，点击要倒角的对象的两个相邻边，并指定倒角的长度。
6. 镜像对象：镜像命令可以将对象沿着指定的镜像线进行对称翻转。
通过选择镜像命令，并点击要镜像的对象，再指定镜像线的起点和终点，您可以快速创建与原对象相反的镜像副本。
7. 旋转对象：旋转命令可将对象绕指定点旋转特定的角度。
在CAD中创建和编辑图形文件的技巧
在CAD中创建和编辑图形文件的技巧CAD（计算机辅助设计）是一种广泛应用于建筑、工程和制造等领域的软件工具。
它提供了一种方便、高效的方式来创建和编辑图形文件。
本文将介绍一些在CAD中创建和编辑图形文件的技巧，帮助您更好地利用这一强大的工具。
1. 使用命令行界面：CAD提供了命令行界面，可以通过输入命令来执行各种操作。
了解常用命令和其对应的快捷键是非常重要的，可以大大提高工作效率。
例如，使用“line”命令创建直线，使用“circle”命令创建圆形。
2. 使用标尺和网格：标尺和网格可以帮助您更准确地绘制图形。
在CAD中，您可以将标尺和网格设置为按照一定的间距显示，以便更好地对齐和测量图形。
3. 使用图层：图层是CAD中一种非常有用的功能，它可以帮助您对图形进行分组和管理。
通过在不同的图层上绘制不同的图形元素，您可以更好地控制它们的可见性和编辑。
例如，您可以将建筑图纸中的墙壁放在一个图层上，将窗户和门放在另一个图层上。
4. 使用构造线：构造线是一种辅助线，用于帮助您更准确地绘制图形。
在CAD中，您可以使用“construction line”命令创建构造线，它可以被锁定在一定的位置，以便于对齐和测量。
5. 使用捕捉和追踪功能：CAD提供了捕捉和追踪功能，可以帮助您更准确地绘制和编辑图形。
通过启用捕捉功能，您可以将光标吸附到特定的点、线段或其他几何元素上。
通过启用追踪功能，您可以在绘制和编辑时显示参考线和点，以帮助您对齐和测量。
6. 复制和镜像：通过使用“copy”和“mirror”命令，您可以在CAD中轻松地复制和镜像图形元素。
复制命令可以创建特定数量的重复项，而镜像命令可以将图形以对称的方式复制或翻转。
7. 使用填充和修剪：填充和修剪功能可以帮助您更好地修饰和清理图形。
通过使用“hatch”命令，您可以为图形元素添加填充样式，例如模式、颜色和透明度。
而通过使用“trim”命令，您可以删除图形中多余的线段、弧线或其他元素。
CAD中点阵图与矢量图的转换方法
CAD中点阵图与矢量图的转换方法在CAD设计中，我们常常会遇到需要将点阵图转换为矢量图的情况。
点阵图是由像素组成的位图，而矢量图则是由数学公式描述的图形。
矢量图具有无损放大、编辑方便等优点，常用于CAD设计和图形制作。
本文将介绍几种常见的将点阵图转换为矢量图的方法。
方法一：使用Adobe Illustrator进行转换Adobe Illustrator是一款功能强大的矢量图形编辑软件，常用于将点阵图转换为矢量图。
下面是具体的操作步骤：步骤1：打开Adobe Illustrator软件，点击“文件”选项，并选择“导入”。
然后选择需要转换的点阵图文件。
步骤2：选择导入的图像后，点击“图像追踪”按钮。
根据图像的复杂程度和需要，可以选择不同的追踪设置。
步骤3：进行图像追踪后，可以将图像保存为矢量格式，如AI、EPS等。
方法二：使用AutoCAD进行转换AutoCAD是一款常用的CAD设计软件，也可以用于点阵图向矢量图的转换。
下面是具体的步骤：步骤1：打开AutoCAD软件，点击“插入”选项，在“图像”下拉菜单中选择“外部参照”。
步骤2：在弹出的窗口中选择需要转换的点阵图文件，并设置好其他参数，如缩放比例等。
步骤3：将点阵图插入到AutoCAD绘图界面后，点击“转换为几何图形”按钮。
AutoCAD会自动将点阵图转换为矢量图形。
方法三：使用专业的点阵图转矢量图软件除了上述两种常见的转换方法，还有一些专业的点阵图转矢量图软件也可以用于此项工作。
这些软件可以通过扫描或导入图像文件，进行图像追踪，并将其转换为矢量图。
常见的软件有CorelDRAW、Inkscape等。
综上所述，对于CAD设计中的点阵图与矢量图的转换，可以使用Adobe Illustrator、AutoCAD或专业的点阵图转矢量图软件。
这些软件操作简便，可以满足不同的设计需求。
通过转换，可以使设计图形更加清晰、可编辑性更强，提高设计效率和精度。
当然，选择合适的转换方法需要根据实际情况和个人喜好来决定。
CAD中修改和编辑图形的技巧与方法
CAD中修改和编辑图形的技巧与方法CAD中修改和编辑图形是设计工作中非常重要的一环。
本文将介绍一些常用的技巧和方法，帮助您更高效地进行CAD图形的修改和编辑。
首先，我们来学习一些基本的选择和操作技巧。
在CAD软件中，选择工具通常是位于工具栏或菜单栏上的一个按钮。
您可以使用鼠标单击选择一个图形对象，或者按住Shift键选择多个图形对象。
按下Ctrl键再次单击已选择的对象可以取消选择。
选择完成后，您可以通过操作面板上的命令来对选定的对象进行编辑。
一种常见的编辑方法是移动图形。
在CAD软件中，您可以使用移动工具将图形对象从一个位置移动到另一个位置。
选择需要移动的对象，点击移动工具，然后按住鼠标左键拖动对象到所需位置。
您还可以使用键盘输入精确的坐标值来移动对象。
另一种编辑图形的方法是旋转。
旋转工具常常用于将图形对象按顺时针或逆时针方向旋转一定角度。
选择需要旋转的图形对象，点击旋转工具，然后按住鼠标左键拖动鼠标进行旋转。
缩放是另一个常用的编辑方法。
在CAD软件中，您可以使用缩放工具来扩大或缩小图形对象的规模。
选择需要缩放的图形对象，点击缩放工具，然后按住鼠标左键拖动鼠标进行缩放。
您还可以输入缩放比例来进行精确的缩放。
裁剪是一种常见的编辑技巧，用于裁剪或修剪图形对象。
在CAD软件中，您可以选择裁剪工具，选择需要裁剪的对象，然后通过拖动鼠标来裁剪或修剪图形。
此外，您还可以使用矩形裁剪工具来裁剪图形对象。
融合是另一种常用的编辑技巧，用于合并或融合多个图形对象。
在CAD软件中，选择需要融合的对象，点击融合工具，然后按照软件提示进行融合操作。
您还可以使用键盘输入数值来指定融合的距离、角度等参数。
除了上述介绍的编辑技巧，CAD软件还提供了许多其他的编辑功能，例如阵列、镜像、拉伸等。
这些功能可以根据您的需要进行学习和应用。
同时，建议您在使用CAD软件时，注意一些常见的操作技巧。
例如，使用快捷键可以加快编辑速度，例如Ctrl+C和Ctrl+V分别用于复制和粘贴图形对象。
