预埋敷设方式
电线管预埋施工规范_1
电线管预埋施工规范_1电线管预埋施工规范管预埋电线版本号:08-01电线管预埋施工规范电线管预埋作业指导书一、工作施工准备1( 材料准备:施工前应对每一层所需的各种材料、预制件按照施工详图进行统计，建立统计表，便于材料供应和实行限额领用。
1(1(现浇砼结构机械和工具:手电钻、开孔器、切割机、锯条、钳子、卷尺、水平尺、线坠、毛笔、红铅笔3( 技术准备:3(1(土建的结构体是水电设备和管线安装的根基，施工之前应仔细核对透彻理解土建结构和建筑图的尺寸关系，如有不清楚的地方或发现问题应及时请土建解决。
3(2(施工之前技术人员应通盘考虑土建、水电设备各系统，绘制有各种电气接线盒准确定位尺寸的施工详图。
4( 基本操作工艺:作业班组进场后，应对其进行技术交底，使其熟练掌握PVC管的基本操作工艺。
电线管预埋施工规范(PVC管的切断 4(1配管前应根据管子每段所需的长度进行切断。
切断可使用钢锯条锯断、专用剪管刀剪断，在预制时还可使用砂轮切割机成捆切断。
不论是用哪种方法，都应该一切到底，禁止用手来回折断。
切口应垂直，切口的毛刺应随手清理干净。
4(2(PVC管的弯制PVC管的柔韧性很好，在常温下即可用弯簧来直接弯曲，较为简便易行。
将弯簧插入管预制:在主体砼结构施工期间，土建能提供的预埋作业时间极为有限，为了与土建紧密配合，迅速完成预埋，必须采取预制法施工，将部分作业移到底下来先进行加工预制，然后在预埋时拿到作业层进行安装，以减少楼面的工作量。
5(1(接线盒的预制开关盒、插座盒、灯位盒，根据不同的进管方位，可分为:直叉、曲叉、三叉、四叉，分类统计每施工段所需的数量，在预埋之前进行预制。
预制时按所需的方位敲开敲落孔，装上锁母，各锁母口分别用纸封塞，制成各种类型，供预埋时使用。
5(2(弯管的预制普通插座的安装高度为0.3m，对从楼板弯起至插座的弯管，也可按固定长度进行预先弯制。
5(3(直管段的预制灯开关盒的安装高度为1.4m，对从开关盒引上至楼板的管，可将整管按其长度切割电线管预埋施工规范成短管。
施工方案-----电气预留预埋
1编制依据本施工方案根据深圳机场航站区扩建工程T3航站楼一标施工总承包工程的招标文件、招标答疑文件、机电工程施工图纸、施工说明及图纸会审记录，参考中华人民共和国颁布的现行有效的建筑施工的各类规程、规范及验评标准进行编制。
适用于机电工程的预留预埋施工过程中的质量管理，有效期为预留预埋施工开始至结束。
参考的各种规范及标准如下表：2工程概况2.1 机电工程工程概况2.2 机电工程预留预埋范围2.1.1本工程预留预埋范围：3施工部署3.1进度安排根据总包单位总体施工网络计划，我方合理安排计划，计划于结构底板施工开始时，机电安装方开始预留预埋工作，到结构封顶完成后结束预留预埋工作。
3.2方案实施的管理人员及责任范围4施工准备4.1技术准备4.1.1熟悉图纸及相应技术措施在预留预埋工作开始施工前，我项目组织有关人员认真阅读熟悉图纸，领会设计意图，掌握工程建筑和结构的形式和特点，编制材料进场计划，组织相应施工人员做好机具的安排，进行专业深化设计等工作，为现场施工作准备。
施工前，各专业工长根据国家或深圳市的相应专业规范结合本工程施工现场，拟定相应的技术措施，并进行《技术交底》和《安全交底》的编制。
具体如下：①审核建筑结构及安装各专业图纸是否符合现场作业条件，有无尺寸标注失误。
②管件的预制和预埋及洞口的预留应符合图纸设计要求和国家制定的规范规定为准。
③对于图纸上没有详细标注的地方，应查找上述有关技术资料，做到参数明确。
④预埋件要以图纸和有关技术资料为依据，绘制出加工大样图，并进一步核定尺寸、位置，作详细标注。
⑤明确具体施工时间，特别是预埋件一定要在预埋前制作完成。
⑥明确土建结构施工工序，保证预埋件成品及时到位。
⑦加强与建设单位、监理单位、设计单位及结构施工单位的协作配合，一些预埋件成品可提前报建设及监理单位检验。
4.1.2水电风预留深化设计在设计图纸基本成熟的条件下，按设计已设计好的管线图，并结合建筑、结构及装饰图纸，在每层画出预埋套管、预留洞口位置、尺寸大小及标高，避免出现管线与管线之间或管线与结构发生碰撞事情。
PVC电线导管预埋盒暗敷工艺标准
硬质阻燃型塑料管（PVC）暗敷设目录1、范围 (2)2、施工准备 (2)3、操作工艺 (3)4、质量标准 (6)5、成品保护 (6)6、应注意的质量问题 (7)7、质检记录 (7)8、电气配管及管内穿线施工要点 (7)1、范围本工艺标准适用于一般民用建筑内的照明系统，在混凝土结构内及砖混结构暗配管敷设工程（不得在高温场所及顶棚内敷设）。
2、施工准备2.1 材料要求2.1.1 凡所使用的阻燃型（PVC）塑料管，其材质均应具有阻燃、耐冲击性能，其氧指数不应低于27%的阻燃指标，并应有检定检验报告单和产品出厂合格证。
2.1.2 阻燃型塑料管，其外壁应有间距不大于1m的连续阻燃标记和制造厂厂标，管里外应光滑，无凸棱、凹陷、针孔、气泡；内外径尺寸应符合国家统一标准。
管壁厚度应均匀一致。
2.1.3 所用阻燃型塑料管附件及暗配阻燃型塑料制品，如各种灯头盒、开关盒、接线盒。
插座盒、端接头、管箍等，必须使用配套的阻燃型塑料制品。
2.1.4 阻燃型塑料灯头盒，开关盒、接线盒，均应外观整齐，开孔齐全，无劈裂损坏等现象。
2.1.5 辅助材料：镀锌铁丝，专用粘接剂等。
2.2 主要机具2.2.1 铅笔、皮尺、卷尺、尺杆、线坠、小线、水平尺。
2.2.2 手锤、錾子、钢锯、锯条、刀锯、半圆锉、活扳手、水桶、灰桶、灰铲。
2.2.3 弯管弹簧（简称弯簧）/剪管器。
手电钻、钻头、压力案子、台钻等。
2.2.4 电锤、热风机、电炉子、开孔器、绝缘手套，工具袋，工具箱，煨管器、高凳等。
2.3 作业条件2.3.1 配合土建砌体（如砖混结构加气砖、矿渣砖等）施工时，根据电气设计图要求与土建墙上弹出的水平线，安装管路和盒箱。
2.3.2 配合土建混凝土结构施工时，大模板、滑模板施工混凝土墙、在钢筋绑扎过程中，根据设计图要求预埋套盒及管路，同时办理隐检手续。
2.3.3 加气混凝土楼板、圆孔板、应配合土建调整好吊装楼板的板缝，同时根据设计图进行配管。
机电工程预留预埋方案
机电工程预留预埋方案1、机电系统预留预埋内容本工程机电系统多，预留预埋工程量大，保证设备安装基础、孔洞、安装基座、预留线（管）的准确性及完整性特别重要。
预留预埋的主要内容包括：（1）室外引入室内的管道、电缆的套管。
（2）管道穿楼板、穿墙体的套管预留预埋。
（3）风管穿墙体的预留洞口、配电箱预留的洞口。
（4）电缆、电线保护管、接线盒。
（5）管道设备安装支架或固定钢板。
（6）接地点预留扁（圆）钢。
2、给排水工程预留预埋机电工程的预留预埋工作对整个建筑的质量起到关键性作用，保证预留预埋的准确性、合理性对确保下一步施工的质量非常重要，机电专业对预留预埋工作必须高标准，严要求。
本工程各类管道、电气配管等交叉部位多、数量大，为了保证工程预留预埋工作的准确性，特别是穿外墙的防水套管预埋必须一次到位，在施工过程中严格控制预埋质量。
（1）施工准备①技术准备：审核各专业安装图纸是否符合现场作业条件，有无尺寸标注失误。
管件的预制和预埋及洞口的预留应符合图纸设计要求及国标GB50243－2002等规范的规定为准。
对于图纸上没有详细标注的地方，应查找上述有关技术资料，做到参数明确，并结合土建图纸，对各专业的管线进行综合布置以确定每个预留洞的标高、平面位置、尺寸。
并将预留洞口绘制在图纸上，进而形成预留预埋图。
②材料、机具准备．预埋管件所需的材料：各种型号的普通钢板、角钢、扁钢、油漆、各种尺寸的钢管、铁丝、钉子等；预留孔洞所需的材料：方木、板木、铁钉、各种尺寸的钢管等；主要机具：电焊机、切割机、卷圆机、手工锯、铁锤等。
根据各工序工期应做到所需物资提前到货，根据施工方案及施工工序要求，确定施工机具的具体型号和到场时间，提前检查各种机具的机械性能。
③人员准备选择熟悉图纸，具有预留预埋经验的技术工人进行此项工作，同时，派专人对预留、预埋的施工进行复查，对检查结果形成记录。
（2）管道预留预埋施工①测量放线a. 墙体留洞时，要在楼板上依据轴线放出洞口位置线，并注明其标高。
电线管预埋施工规范方案
电线管预埋版本号：08-01电线管预埋作业指导书一、工作内容接线盒预制、测量放线定位、模板钻孔、焊支架、线盒安装固定、管路敷设、封口保护二、施工准备1．材料准备：施工前应对每一层所需的各种材料、预制件按照施工详图进行统计，建立统计表，便于材料供应和实行限额领用。
1．1．现浇砼结构内预埋应采用中型以上的阻燃性PVC导管。
要求抗压抗冲击性能好；管材应柔韧性好，弯折时不易断裂，回弹性好建筑电工用无增塑刚性阻燃PVC管。
1．2．导管、接线盒、接头套管、锁母、胶水等宜采用同一厂家的配套产品。
接线盒敲落孔距盒口的高度应与其使用场所的钢筋与模板距离相匹配。
接头套管和锁母的内径应与导管的外径配合紧密。
1．3．管材及其配件在进场应进行检查。
PVC管实测其壁厚应均匀，无变形和气泡裂缝等，要求有消防产品检查报告和出厂合格证，氧指数大于27%。
接线盒应光洁平整，开空齐全。
管材和接线盒应有清晰的生产商名称和商标、规格型号、执行标准号。
1．4．其他材料：铁钉、扎丝、胶带、锯末、油漆2．机械和工具：手电钻、开孔器、切割机、锯条、钳子、卷尺、水平尺、线坠、毛笔、红铅笔3．技术准备：3．1．土建的结构体是水电设备和管线安装的根基，施工之前应仔细核对透彻理解土建结构和建筑图的尺寸关系，如有不清楚的地方或发现问题应及时请土建解决。
3．2．施工之前技术人员应通盘考虑土建、水电设备各系统，绘制有各种电气接线盒准确定位尺寸的施工详图。
4．基本操作工艺：作业班组进场后，应对其进行技术交底，使其熟练掌握PVC管的基本操作工艺。
4．1．PVC管的切断配管前应根据管子每段所需的长度进行切断。
切断可使用钢锯条锯断、专用剪管刀剪断，在预制时还可使用砂轮切割机成捆切断。
不论是用哪种方法，都应该一切到底，禁止用手来回折断。
切口应垂直，切口的毛刺应随手清理干净。
4．2．PVC管的弯制PVC管的柔韧性很好，在常温下即可用弯簧来直接弯曲，较为简便易行。
将弯簧插入管内需要弯曲处，两手分别握住弯曲处弯簧两端，膝盖顶住被弯曲处略微移动，双手均匀用力，煨至比所需角度略小，待松手后弯管回弹，便可获得所需角度。

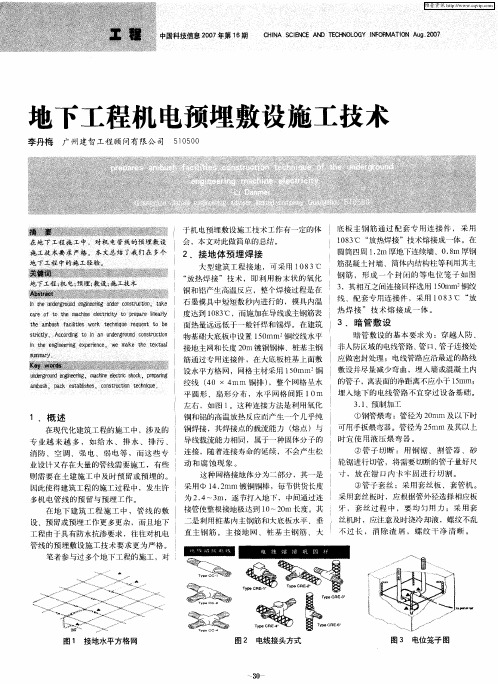

地下工程机电预埋敷设施工技术
