零件质量的自动化检测系统设计
塑料瓶盖生产工艺中的自动化控制系统设计

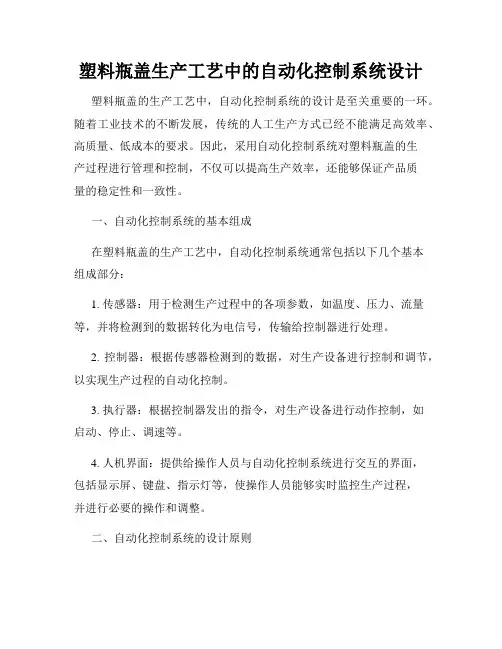

塑料瓶盖生产工艺中的自动化控制系统设计塑料瓶盖的生产工艺中，自动化控制系统的设计是至关重要的一环。
随着工业技术的不断发展，传统的人工生产方式已经不能满足高效率、高质量、低成本的要求。
因此，采用自动化控制系统对塑料瓶盖的生产过程进行管理和控制，不仅可以提高生产效率，还能够保证产品质量的稳定性和一致性。
一、自动化控制系统的基本组成在塑料瓶盖的生产工艺中，自动化控制系统通常包括以下几个基本组成部分：1. 传感器：用于检测生产过程中的各项参数，如温度、压力、流量等，并将检测到的数据转化为电信号，传输给控制器进行处理。
2. 控制器：根据传感器检测到的数据，对生产设备进行控制和调节，以实现生产过程的自动化控制。
3. 执行器：根据控制器发出的指令，对生产设备进行动作控制，如启动、停止、调速等。
4. 人机界面：提供给操作人员与自动化控制系统进行交互的界面，包括显示屏、键盘、指示灯等，使操作人员能够实时监控生产过程，并进行必要的操作和调整。
二、自动化控制系统的设计原则在设计塑料瓶盖生产工艺中的自动化控制系统时，需要遵循一些基本的设计原则，以确保系统的稳定性、可靠性和高效性：1. 系统集成：各个组成部分之间需要实现良好的集成，确保传感器、控制器、执行器之间的数据交换和指令传递的准确性和及时性。
2. 实时监控：系统应具备实时监控生产过程的能力，及时发现并处理生产过程中出现的异常情况，保证产品质量和生产效率。
3. 灵活调节：系统应具备灵活的调节能力，能够根据生产需求和工艺参数的变化，自动调整生产设备的运行状态，以实现生产过程的优化和最大化利用。
4. 安全可靠：系统设计应考虑到生产过程中可能出现的安全隐患和风险因素，采取必要的措施和控制手段，确保生产过程的安全可靠。
5. 成本效益：在满足产品质量和生产效率的前提下，尽量降低系统的建设和运行成本，提高投资回报率。
三、自动化控制系统在塑料瓶盖生产中的应用案例以某塑料瓶盖生产厂家为例，其生产线采用了先进的自动化控制系统，实现了生产过程的全面自动化管理和控制。
自动化装配解决方案(3篇)
第1篇随着工业4.0的深入推进，自动化技术在制造业中的应用越来越广泛。
自动化装配作为制造业中关键的一环，其效率和精度直接影响着整个生产过程的竞争力。
本文将详细介绍一种自动化装配解决方案，旨在提高生产效率、降低成本、提升产品质量。
一、自动化装配解决方案概述自动化装配解决方案是指利用自动化设备、机器人、计算机软件等技术，对产品进行装配、检测、包装等环节的自动化处理。
该方案具有以下特点：1. 提高生产效率：通过自动化设备替代人工，实现快速、准确、连续的装配过程，提高生产效率。
2. 降低生产成本：减少人工成本，降低能源消耗，提高生产效率，从而降低生产成本。
3. 提升产品质量：通过精确的装配过程和严格的检测手段，确保产品质量稳定可靠。
4. 适应性强：可根据不同产品的装配需求，灵活配置自动化设备，满足多样化生产需求。
5. 智能化程度高：利用人工智能、大数据等技术，实现装配过程的智能化控制，提高生产效率和产品质量。
二、自动化装配解决方案的构成1. 自动化装配设备（1）机器人：机器人是自动化装配的核心设备，具有重复性高、精度高、适应性强等特点。
常见的机器人类型有：工业机器人、协作机器人、多关节机器人等。
（2）机械手：机械手是一种模拟人手操作的自动化设备，具有抓取、放置、旋转等功能。
根据结构不同，可分为直角坐标机械手、圆柱坐标机械手、球坐标机械手等。
（3）自动化生产线：自动化生产线是将自动化装配设备、检测设备、物流设备等有机组合，实现生产过程自动化的系统。
2. 检测设备（1）视觉检测系统：利用图像处理技术，对产品进行外观、尺寸、缺陷等检测。
（2）X射线检测设备：用于检测产品内部缺陷，如焊缝、裂纹等。
（3）超声波检测设备：用于检测材料内部缺陷，如夹杂物、气孔等。
3. 计算机软件（1）控制系统：实现对自动化设备的实时监控、调度、控制等功能。
（2）数据采集与分析系统：采集生产过程中的数据，进行分析和处理，为生产优化提供依据。
精密检测及质量控制系统的设计与分析
２ 关 键 技 术
精 密检 测及 质量 控制 系 统 的关 键 技术在 于利 用 数据 传输 的终端 是 集 计算 机 、 子 数 显 卡尺 于 一 体 电 的智 能化 数 据 处 理 ， 用 传 输 的 形 式 来 记 录 数 据 。 应 以这 种 自动 化检 测 与 控 制来 代 替 人 工 检 测 与 控 制 ， 能够 更好 地保 证数 据 的 准确 性 ， 可 以弥 补 传 统 手 也
工记 录 的很 多不足 。
１ 系统 组 成
精 密检测及质 量控制 系统 主要 由检 测数 据库 、 检
测 知识 库 、 质量控 制等七 大功能模块组 成 （ 图 １ 。 见 ）
基 本设 计概 念及 处理 流程 如 图 ２ 示 。 所 其 中 ， 测数 据库 模块 主要记 录制 造 、 测及 零 检 检 件 等生 产过程 中的 基 础信 息 ， 些信 息 的记 录可 以 这 使操 作 人员及 时 、 确 了解 图 样 的工 艺 路 线 及 加 工 准
与相 应 检测工 艺 知识 匹 配 ， 图样 尺 将 ｊ与实 测 数 据
头是 正号 或负 号 ， 然后 ７ 数字 和 １个小 数点 ， 个 发送
的字 节是 固定 的 。
进行 比较 ， 结产 生 误 差 原 因 ， 给 出解 决 措施 ； 总 并 质

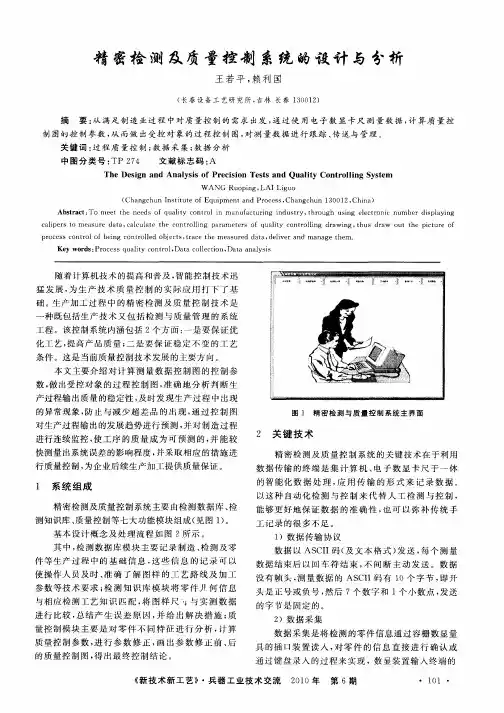

精 密检 测 及 质 量 控 制 系统 的设 计 与 分析
王若平 ， 利 国 赖
（ 春 设 备 工 艺研 究 所 ， 长 吉林 长 春 １ ０ １ ） ３０ ２
摘 要 ： 满足 制 造业过 程 中对 质量控 制 的 需求 出发 ， 从 通过 使 用 电子 数 显卡 尺 测 量数 据 ， 算质 量 控 计
制 图的控制 参数 ， 而做 出受控 对 象的过 程控 － 图 ， 从 ａ ０ 对测 量数 据进 行跟 踪 、 传送 与 管理 。
基于机器视觉的安瓿瓶在线质量检测系统设计
基于机器视觉的安瓿瓶在线质量检测系统设计张英坤;陶玉娥【摘要】针对药用玻璃安瓿瓶生产中人工检测存在的检测速度慢、效率低等问题,设计了一套基于机器视觉的在线质量检测系统.利用工业摄像机获取安瓿瓶图像信息,通过数字图像处理技术,实现对图像的预处理和边缘检测,进而判断瓶体是否有污渍和破损等缺陷,将不合格产品剔除,利用LabVIEW技术设计了人机交互界面,实时显示检测结果.实际测试表明,该系统能够实现安瓿瓶的实时检测,提高检测效率,能够满足实际生产的需求.%In view of quality detection problem of schering bottles in the production of artificial detection, a set of on-line detection system is designed based on machine vision.It uses industrial cameras to get image informations of schering bottles, and achieves the pretreatment of the images and edge detection by digital image processing techniques, and then determines whether the bottle stains and other defects defects, the unqualified products are removed.The man-machine interactive interface is designed in the LabVIEW, and can real-time display of test results.Practical tests show that the system can realize real-time detection, improve the efficiency of detection, and can meet the needs of actual production.【期刊名称】《河北省科学院学报》【年(卷),期】2018(035)004【总页数】5页(P7-11)【关键词】安瓿瓶;机器视觉;数字图像处理;LabVIEW【作者】张英坤;陶玉娥【作者单位】河北省科学院应用数学研究所, 河北石家庄 050081;河北省信息安全认证工程技术研究中心, 河北石家庄 050081;围场职业技术教育中心, 河北围场068451【正文语种】中文【中图分类】TP2740 引言在医药领域中，产品的质量与人们的生命安全紧密相关，因此生产企业在提高自身生产效率的同时，也在不断加大对于产品质量检测的投入。
基于机器视觉技术的钢筋自动检测系统设计
基于机器视觉技术的钢筋自动检测系统设计第一章引言随着工业化进程的不断深入，建筑行业也在不断发展壮大。
钢筋是建筑中必不可少的一种材料，在建筑物中扮演着极为重要的角色。
但是，钢筋的质量问题一直是制约建筑行业发展的重要因素之一。
目前，对于钢筋的检测一般都需要大量的人力和物力，而且准确率低。
针对这种情况，本文研究基于机器视觉技术的钢筋自动检测系统的设计。
第二章相关技术背景2.1 机器视觉技术机器视觉技术是针对工业界实际问题，利用计算机、高速运算器等技术，实现对图像和物体识别、分析处理的一种智能化技术。
其主要包括三个主要的步骤：图像信息的采集、图像的处理以及图像信息的分析和识别。
2.2 钢筋自动检测技术钢筋自动检测技术是近年来十分重要的一项工业技术，其主要目的是针对钢筋的弯曲、截面大小、废品检测等相关问题，实现钢筋的自动识别、检验和分类。
传统的钢筋检测方式主要是依靠人工识别和手动操作，不仅耗时耗力，而且准确度较低，妨碍了钢筋行业的高效生产。
而现代化的自动化技术和机器视觉技术则可以通过智能化的算法，实现对钢筋的自动检测和识别。
第三章系统设计3.1 系统需求分析在实际生产中，钢筋自动检测系统需要满足以下几点要求：（1）可快速检测出钢筋的质量问题；（2）可以自动进行数据导出、分类和管理；（3）该系统较易操作，各种使用场景下均能顺利操作。
3.2 系统架构设计本文综合了目前主流的机器视觉技术和钢筋自动检测技术，设计出了一款基于图像分析算法和深度学习模型的钢筋自动检测系统。
具体的架构如下图所示：图1.钢筋自动检测系统架构设计3.3 系统流程设计本设计的钢筋自动检测系统流程如下：（1）图像采集：用数字相机对钢筋进行图像采集，生成数字图像；（2）图像处理：通过图像预处理算法，对数字图像做灰度化处理，减少图像的噪声、增强图像对比度及清晰度、滤波等操作，使图像变得更利于处理和分析；（3）图像分析和识别：通过深度学习模型，对钢筋图像进行分析，判断钢筋质量是否合格。
机械工艺夹具毕业设计169曲轴形状和位置误差检测方法规划及典型检测系统设计
********学院毕业论文（设计）题目：曲轴形状和位置误差检测方法规划及典型检测系统设计学生姓名：庞文娜指导教师：系（院）别：机械电子系专业、班级：机械设计制造及其自动化填表时间：目录1 引言 (3)1.1 文献综述 (3)1.2 课题任务和要求以及拟采取的手段 (5)1.2.1 课题任务 (5)1.2.2 课题要求 (5)1.2.3 拟采用的研究流程 (6)2 技术方案设计选择 (7)2.1 概念设计 (7)2.1.1 概念设计的定义 (7)2.1.2 概念设计的主要内容 (7)2.1.3 本设计相关的概念设计说明 (8)2.2 详细设计 (21)2.2.1 床身部件的设计 (22)2.2.2 工件的定位支撑部件的设计 (23)2.2.3 检测机构的设计 (24)3 综合验具的检测方法说明 (25)4 综合验具易损件明细 (26)5 综合验具的管理 (27)5.1 综合验具的使用 (27)5.2 综合验具的检定 (27)5.3 综合验具的维护 (27)结论 (28)致谢 (28)参考文献 (29)曲轴形状和位置误差检测方法规划及典型检测系统设计（********学院机械电子系机械设计制造及自动化机制班）指导老师：[摘要] 本文主要是针对实际中曲轴加工工序检测项目，进行分析和研究，对其检测方法进行规划，并设计出对应检测项目的典型检测系统。
所有检测系统的设计，并不是都进行了详细设计，对其中的六项检测内容做了概念设计，一项内容做了详细设计。
在概念设计中，除了给出检测系统的概念图，还对验具的操作进行说明，并给出必要的尺寸。
在详细设计中，把综合验具设计分为三个部分，即床身部件的设计，工件定位支撑部件的设计，以及检测机构的设计，并对各部分进行详细分析，讲述了其具体实现方案。
由于为实际应用产品，因此给出了综合验具的使用和维护说明，并列出易损件的明细表。
[关键字] 质量控制测量概念设计曲轴1绪论所谓质量，是反映实体满足明确和隐含需要的能力的特征总合。
基于机器视觉的自动化车间机器人装配系统设计
基于机器视觉的自动化车间机器人装配系统设计随着技术的不断发展和进步，机器视觉在工业领域的应用越来越广泛。
其中，自动化车间机器人装配系统设计是一项十分重要的任务，它可以提高生产效率、降低成本，并且能够保证产品的质量和一致性。
本文将介绍基于机器视觉的自动化车间机器人装配系统的设计原理和关键技术。
首先，基于机器视觉的自动化车间机器人装配系统设计的关键步骤之一是物体检测与识别。
通过机器视觉技术，系统可以实时地对待装配的物体进行检测和识别，从而使机器人能够准确地抓取和装配物体。
在物体检测与识别过程中，主要使用的技术包括图像采集、图像预处理、特征提取和目标分类等。
图像采集是物体检测与识别的基础，主要通过相机等设备对装配区域进行图像的采集和录像。
图像采集的质量直接影响到后续的图像处理和识别效果。
因此，在设计自动化车间机器人装配系统时，需要选择合适的相机设备，并对其进行适当的配置和调试。
图像预处理是图像处理过程中的一个重要环节。
它主要包括去除图像中的噪声、增加对比度、消除光照差异等操作。
通过图像预处理，可以提高图像的质量和清晰度，使后续的特征提取和目标分类等工作变得更加准确和可靠。
特征提取是物体检测与识别的核心技术之一。
它通过对图像进行一系列的操作，提取出物体的特征或特征向量，从而实现对物体的描述和识别。
在自动化车间机器人装配系统设计中，常用的特征包括边缘、纹理、颜色等。
通过对不同物体的特征进行提取和比对，机器人可以准确地识别待装配的物体，从而实现自动化的装配操作。
目标分类是物体检测与识别的最终目标，它通过识别物体的特征并将其归类到事先定义好的类别中。
在自动化车间机器人装配系统设计中，目标分类的准确性和速度对系统的性能和效率有着重要的影响。
因此，在目标分类算法的选择和实现上，需要充分考虑系统的实时性和准确性。
除了物体检测与识别，基于机器视觉的自动化车间机器人装配系统设计中还要考虑机器人的路径规划和控制。
机器人的路径规划是指通过算法和规划技术确定机器人在装配区域的移动轨迹，使其能够自动地找到待装配的物体并进行装配。
自动检测技术及仪表控制系统课程设计
摘要本课程设计实验采用的是计算机和三菱Q系列PLC和三菱FR-F740系列变频器来实现控制，实验的目标是通过控泵的出油量来把油罐中的液位控制在设定的高度。
本课程设计实验报告首先对此次试验的主要任务和实现方式做了简要的阐述，之后针对实验要求提出了可行的设计方案并进行了讨论和比较。
我们利用PLC，变频器和电机在实验室构成了单回路的闭环控制系统，并采用了PI算法对PLC编程。
经过了一段时间的学习，通过多次校正和对参数的修改调试，最终实现了稳定运行和液位（转速）控制的在设定值的实验目标。
并将整个过程反映在了本次试验报告中。
程设计是以我们自己的专业课程（过程控制系统）为依托，针对一个特定的设计内容对我们进行完整的控制系统设计训练的教学环节。
使我们通过整个课程设计的过程了解和掌握过程控制系统设计的内容、步骤、规范和方法等。
为将教材中的理论和上课时学习的知识与实际自动化工程提供结合的机会，加深我们对过程控制系统这门课程的理论知识和应用实践的认识。
我们的设计内容包括：控制系统可行性分析，控制原理分析与设计，控制设备选型、系统接线图纸设计，控制系统编程实现以及实验验证等。
我们可以根据个人情况进行各自特色的控制系统设计。
关键词：PLC，变频器，自动化，液位控制目录摘要 (Ⅰ)1. 概述 (1)2. 课程设计任务及要求 (2)2.1 设计任务 (2)2.2 设计要求 (2)3. 理论设计 (3)3.1 方案论证 (3)3.2 系统设计 (7)3.2.1 结构框图及说明 (7)3.2.2 系统原理图及工作原理 (10)3.3 单元电路设计 (10)3.3.1 单元电路工作原理 (10)3.3.2 PID参数选择 (13)4. 系统设计 (15)4.1 软件设计 (15)4.2 编程过程 (17)4.3 编程结果 (18)5. 安装调试 (22)5.1安装调试过程 (22)5.2 故障分析 (23)6. 结论 (27)7. 使用仪器设备清单 (28)8. 收获、体会和建议 (29)9. 参考文献 (30)1概述○1过程控制系统过程控制系统是以表征生产过程的参量为被控制量使之接近给定值或保持在给定范围内的自动控制系统。
