Y2电流输入(4-20mA)。
Q1无源开关信号。
YM电压信号输入的地线。此端子不与M或G0相通。当您的电压
信号与电源共用一根地线时,请将YM与M短路。见图5。
Y1电压输入(0-10V或2-10V)。
四、 执行器运行模式说明及对应操作:
本系列执行器根据输入信号的变化而带动阀杆做直行程运动,从而开、关阀门或将阀门保持在任何开度。根据输入信号类型的不同,可分为三种运行模式。以下分别介绍每种模式的运行方式及设置和接线。
该系列产品是以单相交流电作为动力电源,采用DSP作为运算处理芯片实现智能化控制和无级变速调节,具有调节精度高,稳定性能可靠,无需伺服放大器、可集中控制、现场操作及远程控制等特点。该系列产品控制单元可自动根据给定信号4-20mA和反馈信号的偏差进行变速运行,随着输入信号和反馈信号偏差的减小,越接近平衡点时电机速度会越慢,在平衡点附近阀门会缓慢
(夜间)电话:0519-8822645传真:0519-883201X
LQ系列普通开关型电动执行器
90°回转的阀门
LQ20~500使用说明书
常州米黄电动阀门有限公司
篇二:电动调节阀执行器说明书
ZDZ系列执行器
使
用
说
明
书
感谢您使用本产品! 请您仔细阅读该说明,以便快速正确地使用。
注:ZDZ系列执行器各型号的使用方法完全一样,差别仅是推力不同。
行器都将向相反的方向动作。
模式设置:1号拨码:拨到“ON”位置。
4号拨码:当需要“开关信号闭合时,执行器向上动作”,则拨
到“ON”位置;当需要“开关信号闭合时,执行器向下动作”,
则拨到“OFF”位置。其余的2、3号拨码与本模式无关,可以
任意。
直行程电动执行器使用说明书

ZDLQ/ZDLX 型电动三通合流/分流调节阀 主要用于将一股进口流体分成二股出口流体或 者把二股进口流体合成一股出口流体。三通阀分 为(ZDLQ)合流调节阀,(ZDLX)分流调节阀。 阀尺寸,压差较小时合流阀也可以作为分流阀 用,但阀尺寸大,压差高的场合请勿用分流阀。
标准技术参数
种 类 ZDLQ(合流三通调节阀)
361LSA-08/341LSA-08
3/4″、20
361LSA-20/341LSA-20
20~50
361LSB-30/341LSB-30
20~50
361LSB-50/341LSB-50
65~100
361LSC-65/341LSC-65
125~150
361LSC-99/341LSC-99
125~300
381LSC-99 381LSC-160 10000/16000
60 30/60
表 2 允许压差
公称通径 DN(mm) 25
2、死区范围调整 当灵敏度太高或太低时,调整电位器 W1 调整到输入信号缓慢减少或增大变化量不大于 0.1 mA 能使执行机构开始动作即可。 3、位置检测输出信号调整 A、将输入信号增大到 19 mA(或 9 mA)调整电位器 W4 使位置检测输出电流为 19 mA(或 9 mA), 经几次按上述方法检查和调整使位置检测信号和输入信号一一对应,两者差值应不大于 0.1mA。 B、满度位置检测调准确后,零位位置检测会自动跟踪,不需另行再作调整。 4、如果在反作用状态下运行,则只需将控制器上的红色微动开关 K3、K5 处于“OFF”,K4、 K6 处于“ON”,调整时重复上述步骤即可,此时输入信号为 4mA 或 0mA,输出轴处于最高位置; 输入信号为 20mA 或 10mA,输出轴处于最低位置。
TSA-开关型电动执行机构使用说明书

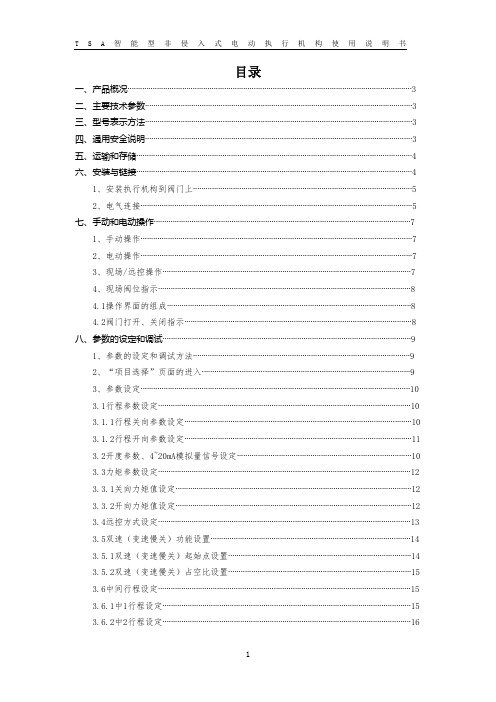

目录一、产品概况 (3)二、主要技术参数 (3)三、型号表示方法 (3)四、通用安全说明 (3)五、运输和存储 (4)六、安装与链接 (4)1、安装执行机构到阀门上 (5)2、电气连接 (5)七、手动和电动操作 (7)1、手动操作 (7)2、电动操作 (7)3、现场/远控操作 (7)4、现场阀位指示 (8)4.1操作界面的组成 (8)4.2阀门打开、关闭指示 (8)八、参数的设定和调试 (9)1、参数的设定和调试方法 (9)2、“项目选择”页面的进入 (9)3、参数设定 (10)3.1行程参数设定 (10)3.1.1行程关向参数设定 (10)3.1.2行程开向参数设定 (11)3.2开度参数、4~20mA模拟量信号设定 (10)3.3力矩参数设定 (12)3.3.1关向力矩值设定 (12)3.3.2开向力矩值设定 (12)3.4远控方式设定 (13)3.5双速(变速慢关)功能设置 (14)3.5.1双速(变速慢关)起始点设置 (14)3.5.2双速(变速慢关)占空比设置 (15)3.6中间行程设定 (15)3.6.1中1行程设定 (15)3.6.2中2行程设定 (16)3.7语言选择 (16)3.8密码设置 (17)3.9紧急自保 (17)3.10通讯设置 (18)3.10.1地址号设定 (18)3.10.2波特率设定 (19)3.11参数查询 (19)九、红外线调试器(RC-01) (20)1、功能键介绍 (20)2、使用方法 (21)3、参数设置和调试 (21)十、现场总线控制 (21)十一、维护和故障处理 (21)1、维护 (21)2、故障显示和处理 (22)十二、电气原理图和接线图 (23)附录:附录(一)TSA-A系列产品结构件图 (25)附录(二)TSA-A系列外形和连接尺寸 (26)附录(三)TSA-A系列技术数表 (29)附录(四)TSA-B系列外形和连接尺寸及结构特点 (30)附录(五)TSA-B系列主要技术数 (31)附录(六)TSA-C系列技术数、外形和连接尺寸 (32)附录(七)TSA系列MODBUS通讯协议 (36)附录(八)TSA系列PROFINUS-OP通讯协议 (38)一:产品概况TSA系列智能型非侵入式电动执行机构,是采用国际最新控制技术,开发的新一代产品。
电动执行器相关标准

电动执行器相关标准一、结构与设计电动执行器应设计紧凑、坚固耐用,能够承受各种环境条件下的机械和电气负荷。
其结构应易于维护和更换部件,同时应符合相关国际和国内标准。
二、性能与试验电动执行器应具有高效率、低噪音、平稳运行和良好的控制性能。
在产品设计和制造过程中,需要进行全面的性能试验,包括负载试验、环境适应性试验、重复精度试验、速度控制试验等,以确保产品达到预期的性能指标。
三、安装与运行电动执行器的安装应按照产品说明书和相关标准进行,确保其正常运行和使用寿命。
在安装过程中,应注意避免机械和电气冲击,确保执行器与电源和控制系统的正确连接。
在运行过程中,应定期检查和维护执行器,确保其正常运行和安全性。
四、质量与验收电动执行器的质量和验收应符合相关国际和国内标准。
在产品制造过程中,应进行严格的质量控制和检验,包括原材料检验、过程检验、成品检验等环节。
在产品交付前,买方应进行验收,确保产品符合合同要求和相关标准。
五、安全与环保电动执行器应符合相关安全和环保标准,确保其在使用过程中不会对人体和环境造成危害。
在产品设计阶段,应考虑防爆、防电击、防火等方面的安全措施,同时应采用环保材料和工艺,减少噪音和污染。
六、维护与保养电动执行器在使用过程中,需要进行定期的维护与保养,以确保其正常运行和使用寿命。
应定期检查执行器的机械部件、电气部件、润滑系统等,发现故障或异常应及时处理。
同时,应定期更换易损件和润滑剂等,保持执行器的良好状态。
七、产品说明书与标签电动执行器的产品说明书和标签应清晰明了地说明产品的使用方法、注意事项、维护保养方法等内容,以便用户正确使用和维护产品。
同时,标签上应包含产品的名称、型号、规格等信息,以便用户和厂家进行识别和管理。
八、行业标准与规范电动执行器行业应制定相应的标准和规范,以确保产品的性能和质量的一致性和可靠性。
这些标准和规范应包括产品设计、制造、检验、安装、运行、维护等方面的内容,以便厂家和用户共同遵守和维护产品的质量和使用效果。
电动执行机构快速调试手册

电动执行机构快速调试手册1、确认产品型号根据铭牌确认执行器型号:工作制式、供电方式…2、通电调试前检查根据端子盖中接线图确认电源线、信号线接线是否正确;3、通电,将方式旋钮(黑色)拨至就地,设置参数4、设定供电方式【供电方式】:“AC-380”,三相设定为“AC-380”,单相设定为“AC-220”5、设定关阀方向【关阀方向】:“顺时针”,根据客户需要设定为“顺时针”或“逆时针”6、手动设定开关行程【关阀限位设置】:手动将阀门调整至全关位置,按OK 键保存【开阀限位设置】:手动将阀门调整至全开位置,按OK 键保存手动将阀门调至中间位置,采用就地方式控制执行器全行程来回动作2 次,无异常7、设定开关力矩保护【开阀力矩设置】:“40%”,额定力矩的百分比(40%-120%),根据实际需要的保护值设定【关阀力矩设置】:“40%”,额定力矩的百分比(40%-120%),根据实际需要的保护值设定8、开关型控制设置【远程控制类型】:“开关量控制”【控制信号类型】:“自保持”,根据客户需要设定“点动”或“自保持”9、调节型控制设置【远程控制类型】:“模拟量控制”【远程设定零点】:4mA 给定信号标定值,给定4mA 时按OK 键保存(默认不修改,当4mA 给定信号有偏差时需要调整)【远程设定满度】:20mA 给定信号标定值,给定20mA 时按OK 键保存(默认不修改,当20mA 给定信号有偏差时需要调整)【执行器死区】:“20‰”,根据客户需要调整死区10、模拟量反馈【阀位反馈零点】:4mA 反馈信号标定值,修改该值直至反馈为4mA(默认不修改,当4mA 反馈信号有偏差时需要调整)【阀位反馈满度】:20mA 反馈信号标定值,修改该值直至反馈为20mA(默认不修改,当20mA 反馈信号有偏差时需要调整)11、继电器反馈共有8 路继电器反馈,触点功能定义可根据客户需要任意组态,举例:触点1 设置触点2 设置触点3 设置【触点1 功能定义】:阀门位置【触点2 功能定义】:阀门位置【触点3 功能定义】:执行器报警【触点1 类型】:常开/常闭【触点2 类型】:常开/常闭【触点3 类型】:常开/常闭【阀位中间值】:20‰【阀位中间值】:980‰【阀位误差】:20‰【阀位误差】:20‰说明:全关指示,阀位在说明:全开指示,阀位在说明:报警指示,执行器报警时0%-4%范围内继电器会动作96%-100%范围内继电器会动作继电器会动作注:触点4 带有一组常开、常闭触点,【触点4 类型】修改无效12、联机调试与DCS 联机调试13、调节型控制补充说明若调节型控制过冲,可增加【开阀惯性区】、【关阀惯性区】或减小【微动通电时长】;若调节型控制步进次数过多(超过3 次),可减小【开阀惯性区】、【关阀惯性区】或增加【微动通电时长】;14、报警图标说明15、常见调试问题处理15.1 模拟量无法控制1、检查方式旋钮是否处于远程位置,液晶显示远程;2、检查外部模拟量输入接线是否正确(位号、极性,参见接线图);3、检查外部模拟量输入信号是否正常(信号线拆开测量);4、重新标定模拟量输入:【远程设定零点】(对应4mA),【远程设定满度】(对应20mA);15.2 模拟量控制精度差1、检查执行器行程是否过小,若行程小于技术参数规定值执行器无法保证控制精度;2、检查【执行器死区】是否设定过大,可适当减小【执行器死区】;3、重新标定模拟量输入:【远程设定零点】(对应4mA),【远程设定满度】(对应20mA);4、重新标定阀位反馈:【阀位反馈零点】(对应4mA),【阀位反馈满度】(对应20mA);5、检查外部模拟量输入信号的线性度是否满足技术要求,选取几个中间点查看;或采用电流信号发生器模拟控制,查看执行器能否达到控制精度。
NA Series电动执行器手册说明书

NA SeriesNoah NA Series of Electric Actuators are particularysuited for quarter turn applications in piping, ductingand in various plants such as water treatment, pulp,paper, ship building and air conditioning combinedwith ball, butterfly, plug valves and dampers.Its compact and simple design will ensure reliabilityand quality for customers even in hazardouslocations. Noah NA Series of Electric Actuators givethe best automation solutions to you with its variousmodels (60Nm ~ 2,500Nm) and options.n SEALINGStandard enclosure with o-ring sealing is watertight to IECIP67, NEMA4 and 6.The actuator is available with optional explosion proof enclosure.n WIRINGElectric wiring of control circuit is standardized for single and three phase power supply in a single module. Multiple terminal contacts sufficiently cover additional requirements such as auxiliary contactors for DCS, interlocking and other options.n COMPONENT ARRANGEMENTMechanical and electrical module can be separated easily to improve assembling, maintenance and alteration of electrical requirements. Actuator has enough internal space for optional accessories.n HANDWEELSize of handwheel is designed for safe and efficient emergency manual operation.n MANUAL OVERRIDEWhen operated the manual override lever engages the handwheel. Manual override is automatically disengaged when motor power is applied.n ADAPTIONBase mounting is standard to ISO 5211.Drive bush is removable for machining to valve stem requirement. The actuator position on the valve can be selected for 4 positions by means of 4 bolt holes in the drive bush.n HEATERA space heater inside the actuator prevents condensation due to temperature and weather changes. Standard 200W heater keeps all electrical components in the actuator clean and dry.n LIMIT SWITCHESThe limit switch is activated by means of a simple and yet reliable cam mechanism mounted and driven by the center column. The valve position can be accurately and easily set with a simple adjustable switch mechanism. The set position is permanent and is not affected by over-travel resulting from manual operation.n TORQUE SWITCHESCam activated torque switches are easily adjustable to provide over-load protection.n SELF-LOCKINGRolled steel wormgear on aluminium bronze wormwheel self-locks to prevent valve back drive on control signal or power failure and transfers high torque with high efficiency at low sound levels.11111213171819222325687070Weight(kg f)n ATS (Auxilary Torque Switches)Providing a dry contact signal to send to customer’s panel to indicate over-torque.n ALS (Auxilary Limit Switches)Providing a dry contact signal to verify valve’s positions and interface with customer’s controls.n CPT (Current Position Transmitter)Combined with a PIU to transfer an output signal (DC : 4~20mA) from PIU’s resistance value power : AC 110/240V±10% 50/60Hz DC24V output signal : DC 4~20mAn PCU (Proportional Control Unit)Combined with PIU to control the valve’s position proportionally by an input signal and provide an output signal in relation to valves position.l Input signal : DC 4~20mA/DC 2~10V/DC 1~5V l Output signal : DC 4~20mAl Power : AC 110/240V±10% 50/60Hz DC24V l Size : 120mm×135mml Operating temperature : -10˚C~55˚C l Resolution : Min. 1/500 l Operating Humidity :90% RH Max.(Non condensing)n LCU (Local Control Unit)A small unit that is mounted to the actuator to operate the valve’s position locally, complete with Local/Remote switch and Open/Stop/Close switchesn PIU (Position Indication Unit)Providing resistance value (0~1KΩ) according to valve’s position.n IMS (Integral Motor Starter)Integrated reversing contactors and control transformer provides various control voltages tothe actuator from the main power (380VAC/440VAC).。
LDX系列 电动执行器 说明书
它厂家的调节阀阀体相互匹配。 执行器设计有伺服系统 (电子定位器) , 只需直接接入 DC4~
20mA、DC0~10V 或自行预设的直流控制信号即可工作
2.特点
2.1 选用合金铸铝支架,强度高、重量轻。
2.2 调整简单,便于操作。
2.3 阀门定位准确。
2.4 同步电机,低功耗。 2.5 高关断输出压力。 2.6 多种输入控制信号选择,可通过状态选择开关选择标准(DC4~20mA 或 DC0~10V)或非标
干涸,如许要可适量加些优质的固态润滑脂。
上海立盾阀门制造有限公司
数年后:几年后根据设备运行情况,如需进行大修或调整,请向我们询问综合维修方案。
0.32
52
DC4-20ma 或 DC0-10V
24VAC/220VAC
LDX.CFCCD 3.0
0.32
52
三浮点
24VAC/220VAC
LDX.CFCCA 3.0
0.32
52
DC4-20ma 或 DC0-10V
24VAC/220VAC
4.主要技术参数
4.1 电源: AC24V±10%或 AC220V±10%,50HZ。 4.2 耗电功率(额定负载时):小于 25VA。 4.3 输入信号: 三浮点或 DC4~20mA 或 DC0~10V 或非标准自定义信号。 4.4 输出信号
准(自行设置)控制信号。
2.7 正反作用可选。
2.8 具备自适应功能,一键设定不同口径、不同行程阀门的零位和满位。
2.9 用状态选择开关可以设定断信号时,阀芯处于全开,全闭或保持状态。
2.10 分辨率高,并可通过按键设置,最高可达到0.4%的控制精度。
2.11 三重保护功能,通过机械、电路及软件均能起到保护作用,避免对执行器本身的伤害。
2SA32SA3电动执行机构中文说明书
2SA32SA3电动执行机构中文说明书目录1 运输及保管 (1)2 概述 (1)2.1 应用 (1)2.2 结构及原理 (1)2.3 手动操作 (4)2.4 电机 (4)2.5 连接及安装 (5)2.6 电气连接 (5)3开关及信号部分的调整 (7)3.1 转矩控制机构DSW(开关S1、S2)调整 (7)3.2 信号齿轮组件调整 (7)3.3 行程控制计数器机构RSW的调整 (9)3.4 行程控制凸轮机构NSW的调整 (9)3.5 电位器POT (10)3.6电子位置发送器ESR (11)3.7机械位置指示器SA (11)3.8投入运行 (12)4维修及保养 (12)4.1检查及校调 (12)4.2润滑材料的检查及加注周期 (13)附录1电子位置发送器的主要参数与调整 (13)1 概述 (13)2 安装连接 (14)3 模式调节 (14)4 调整 (16)附录2连接型式及尺寸 (18)法兰连接尺寸(GB12222)(见附图5和附表1) (18)输出轴尺寸(GB12222)(附图6至附图8,附表2至附表4) (19)可传递转矩和推力的输出轴型式(附图6、附表2) (19)仅传递转矩的输出轴型式(附图7、附图8,附表3、附表4) (19)连接尺寸(JB2920)(附图9、附表5) (21)2SA3电动执行机构为一种机电装置,在运输、保管、安装、调试维修时应严格按照本说明书的各项要求进行,以避免发生故障及损伤。
1 运输及保管在运送过程中,应使用起吊螺栓吊装或用缆绳套在电机及碟簧套上起吊电动执行机构,不允许将缆绳系在手轮、切换手柄以及外露电缆上起吊或移动执行机构。
电动执行机构若不立即投入使用,应保存在干燥和无振动的地方,并将电气接线盒的堵头拧紧。
2 概述2.1 应用2SA3电动执行机构的工作环境温度为:2SA30 -20℃~+80℃2SA3 5-20℃~+60℃它是对开环和闭环控制系统中最终控制元件(如阀门)的运行进行控制的一种装置。
NIPPON阀门控制公司电动执行器PAX SP-1516说明书
NIPPON VALVE CONTROLS, INC. Instruction manualElectric Actuator PAX SP-1516GENERALA light weight, compact and long service life electric actuator built in high reliability and proportional motor.PAX : For AC power.PRODUCT CODEP A X- - - -(1) (2) (3) (4) (5)(1) ActuatorPAX (2) Torque050120(3) Voltage1 : 100 / 110 V2 : 200 / 220 V(4) OptionAK : Aluminum alloy motor coverC1 : Flexible cable(5) Operation modeNil : Mode AJ: Mode BActuator type (:Voltage code) PAX-050-PAX-120-Voltage 100 / 110 V AC ±10 % 50/60 Hz (Code: 1)200 / 220 V AC ±10 % 50/60 Hz (Code: 2)Rated torque [N m] 5 12Operation time [s] 14 / 12 (50/60 Hz) 30 / 25 (50/60 Hz)Power consumption [VA] 9.5Motor Synchronous motor (Triac control)Overload protection Impedance protectMethod of operation Proportional controlInput signal 4 to 20 mA / 1 to 5 V (Input resistance: 250 )Operation *¹ [Mode A] SHUT by decreased signal « OPEN by increased signal (Standard)[Mode B] SHUT by increased signal « OPEN by decreased signal (Option: J) Indication signal 0 mA : SHUT « 1 mA : OPEN (External load resistance: less than 3 k )Common in mode A / BResolution Less than 0.2 %Duty cycle 100 %Ambient temperature -20 to 55 ºCSpace heater 1 WManual operation Direct operation of actuator by loosening lock screwEnclosure Equivalent to IP65 (IEC 60529)Housing material Aluminum alloy die cast + Polycarbonate resin coverTerminal block For bare wire 0.2 to 1.5 mm² (AWG 26 to 16) Ground terminal: M3Conduct port G3/8 Cable gland (for 5 to 10.5 mm cable)*¹ Change by DIP switch. (Standard ® Mode B)WIRINGOPTIONAL PARTSSpecifications Code No. PAX Remarks Aluminum alloy motor cover AKFlexible cable (Approx. 300 mm long) C1Operation mode SHUT by 4 mA. (Decreased input signal) Nil Mode A (Standard) SHUT by 20 mA. (Increased input signal) J Mode BDIMENSIONADJUSTMENTHANDLING & STORAGEHANDLINGProper care in handling the actuator should be taken to prevent damage. Do not drop or throw it. STORAGEStore the actuator in the protected area from dust, moisture, and direct sunlight. If possible, actuator should be kept in the original packaging. CHECKINGCheck the product code, power supply, and voltage before installation.INSTALLATIONENVIRONMENT• Do not install in place where corrosive gas is present or where vibration is heavy (0.5 G or more).• When radiant heat causes the surface temperature of the control unit to exceed 55 °C, provide an appropriate shielding plate.• If there is a possibility that the fluid and drive part freeze, please take measures to prevent freezing. POSITIONINGShould be positioned through 90° upward from horizontal. Provide space around the product to allow manual operation, inspection and replacement work.Maintenance space for upper part of actuator PAX More than 90 mmOTHER NOTESUntil the wiring is completed there must be no condensation or flooding in the interior of the actuator, after piping. Protective caps on the cable gland are not waterproof.WIRING• Do not wiring outdoors on a rainy day.• Check the power supply and voltage.Connect the signal as shown in the wiring diagram. Do not connect unnecessarily terminal.• Use suitable flexible cable ( 5 to 10.5 mm).Lock and seal the cable completely to prevent condensation inside the actuator.• Built-in terminal block can clamp up to 1.5 mm in diameter without using solderless terminal.• Allow proper cable slack for maintenance.• Actuator should be electrically grounded.Use the terminal marked () inside the actuator. PREVENT DEW CONDENSATION• When installing the cover after wiring, perform the bolt by the temporary tightening procedure and the permanent tightening procedure to tightly and securely tighten the rubber packing so that water does not enter from the outside.• Tighten the cable gland nut so that there is no leakage from the wire entrance. CONTROL• Use shielded wire for signal wiring where high level noise is generated or when the wiring distance is long.• Control with a 1 to 5 V input signal becomes an input resistance 250 . Provide a voltage that can safely 20 mA or more than.• Check whether the MODE change DIP SW on a circuit board substrate is set up correctly.When wiring, if wiring of a signal is mistaken, it will not operate correctly. Contact us when you use two valve or more by one controller or indicator.• Input signal circuit is non-isolated.Do not connect DC (-) wire to other DC (-) common. • The input signal and operation mode are set as follows. (Factory shipped)Input signal 4 to 20 mA / 1 to 5 VOperation mode Mode AOperation SHUT by decreased signalOPEN by increased signal OPERATIONTESTING• Make sure that power supply voltage is correct. Also check operating position, wiring, speed and signals. • During trial operation, check that valve movement and output signal are correct.CONFIRM THE OPERATING CONDITION• Adjust fluid condition, controller setting, sensor etc. so that stable control is achieved.• When used in an unstable control state, the life of the actuator and the valve will be shortened.• The desired control state is stable at the target value. Adjust the PID setting value of the controller when overshooting the target value greatly, when not converging for a long time or hunting operation. Also, when the time delay is large, please consider the sensor position.ATTENTION• Be sure to set the DIP-SW before turning on the power supply.• Keep power supplied for built-in space heater to prevent condensation inside actuator.• Do not touch the moving parts of actuator in operation.• Never put anything on the actuator or make it into a foothold.Document is subject to change without notice.NIPPON VALVE CONTROLS, INC.1-21-19 Meieki minami, Nakamura-ku, Nagoya 450-0003 JAPANTEL: 81-52-582-6435 FAX: 81-52-582-6439MANUAL OPERATIONPRECAUTIONS• Manual operation should be a temporary operation. • Be sure to turn off the power before manual operation.NOTEFor manual operation, do not give more than the rated torque and make at a slow rate. Actuator might be damaged if excessive force is added.MAINTENANCE• To prevent electric shock, be sure to turn off the power when removing the actuator cover.• Do the routine maintenance at least once in half a year.Inspection items• Confirm operation of opening and closing.• Confirm that an actuator is not hot excessively.• Confirm existence of abnormal noise andvibration during operation.• Confirm whether screws are loose or not.• Confirm that water or condensation no remainsin the actuator. TROUBLE SHOOTINGProblem Cause SolutionActuatordoes notmove.Faulty wiring. Correct the wiring.Voltage andinput signal arenot coming.Check the voltage andinput signal.Incorrectvoltage.When it's burned out byexcess voltage, replacethe actuator.Connection orwiring is notcorrect.Correct the miswiringand misconnection.Be careful not tomistake the plus andminus of wiring.Short thecircuit, contactfailure.Review wires andconnection.Motor is tooold.Replace the actuator.Operationis unstable.Excess surgeor voltage wasapplied.Replace the actuator.Rainwaterentered theactuator.Added highharmonicsnoise from aninverter.Attachment a filter foreach inverter makeroption.Effect of highlevel noise.Use the shielded wireand ground the wiring.Separate signal wirefrom power line.Stop in themidposition.(Inputsignal’s1 to 5 V.)Signal voltagesource capacityshortage.Use a voltage sourcethat can be made toflow more than 20 mA.Please contact us.Stop in themidposition.Overloadprotector runsbecause ofover-torque.Motor protection circuitreturns by the signal ofoperation of anopposite direction. Turnon the power again.For more information contactNIPPON VALVE CONTROLS, INC. for consultation.。
执行器操作规程
执行器操作规程无论是什么形式的电动执行器(包括电子式执行器),虽然它们的结构不同,但工作原理都是一样的,其操作要求也是相同的。
一、执行器的检查执行器在调整前应对其总体性能进行检验,检验的主要内容包括机械传动、绝缘性能。
1、机械传动执行器的机械传动要求执行器的曲柄机械间隙越小越好,以减小控制死区,否则应检查是否有螺丝松动。
对于用于液力耦合器控制的执行器尤为严格。
2、绝缘电阻使用仪器:500V兆欧表(如ZC25-3),或其它绝缘电阻测试设备,测试项目有:电机绕组——地>20MΩ;信号——地>20MΩ;电源——信号>20MΩ;在通常情况下可以只测量电机绕组对地端子的绝缘性能,其它两项检查是针对模块的,在处理故障时一般是更换模块,所以可以不检查。
二、执行器的调试执行器在调整时,应先空载调试,以避免影响生产或影响设备,造成不必要的麻烦。
通电调整时,应先接通输入信号,再接通电源,如较长时间切断输入信号时应同时切断220V电源。
1、零位调整和行程调整调整时应先进行零位调整,然后进行行程调整。
因为零位调整时将会同时改变行程,而行程调整时,不会改变以调整好的“零位”。
具体调整方法以生产厂家的调试说明书为准。
在调整过程中,应注意观察执行器的动作应均匀、连续、制动灵敏稳定,电机不应有明显的温升,同时测量反馈信号与控制信号是否一致2、灵敏度和回差的调整零位和行程调整准确后,就需调整灵敏度。
由于电子元件本身固有的性能差异,使控制模块的输出总是存在着不对称性。
正因为如此,我们在调整灵敏度时应综合考虑,以获得较为平衡的灵敏度。
调整方法是:输入信号由小增大到一常用位置值(如30%),待执行器停稳后,再缓慢增加输入信号,等执行器刚刚动作时,此时的输入信号变化量即为灵敏度;为确定此数值的准确性,可继续缓慢增加输入信号,等执行器刚刚动作,可多次取值求平均;然后将输入信号由大缓慢减小,当执行器开始动作时,此数值为执行器的回差;继续缓慢减小,待执行器动作时,此输入信号的变化量为执行器的反向灵敏度。
