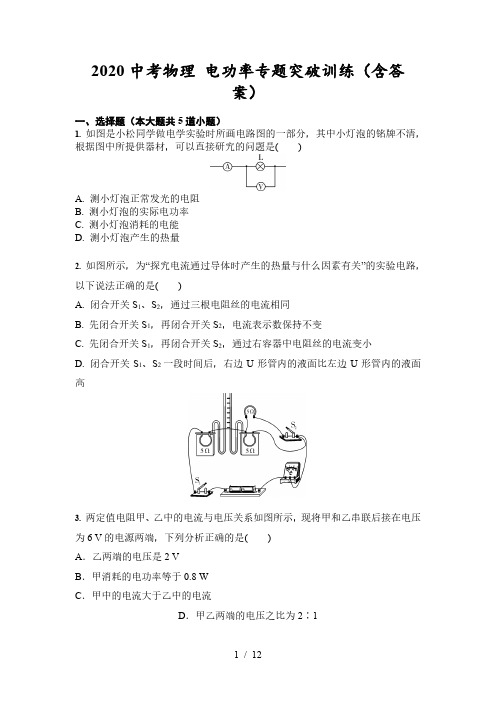

2020中考物理 电功率专题突破训练(含答案)
2020年中考物理 精选真题试卷 电学综合 专题练习及详细答案解析
2020年中考物理 精选真题试卷 电学综合 专题练习及详细答案解析一、电磁学综合题1．（3）电能3200imp/kW•h ，表示电能表指示灯闪烁3200次，消耗的电能为1kW•h ，当1min 内闪了64次时，则微波炉消耗的电能是：6164 3.610J 3200E =⨯⨯⨯ =72000J ，微波炉消耗的电能的功率是：720000sJ 6E P t == =1200W.（2019·曲靖一中卓立学校中考模拟）图为某三档位(慢加热、快加热、保温)电热水器的简化电路图，R 1、R 2均为加热电阻(温度对电阻的影响忽略不计 )；铭牌上的部分参数如下表所示，其中快加热功率模糊不清，该热水器能将水加热到的最高温度为75℃，求：(1)若电热器中已装满初温为25℃的水40kg ，将这些水加热到最高温度，水吸收的热量_______(c 水=4.2×103J/kg ·℃)；(2)当开关S 1闭合，S 2接b 时，电热水器处于________状态，求R 1的阻值_________；(3)若加热电阻产生的热量有84%被水吸收，用该电热水器把原有的水加热到最高温度，用快加热比用慢加热节约多少时间____？【答案】8.4×106J 慢加热 40Ω 4132s 【解析】【详解】（1）用该电热水器把水加热到最高温度，水需要吸收的热量：Q 吸=c 水m (t -t 0)= 4.2×103J/kg·℃)×40kg×(75℃-25℃)=8.4×106J ；（2）开关S 1闭合，S 2接b ，电热水器处于慢加热工作状态，R 1的阻值：221220V =40Ω1210ΩU R P ==慢（）；（3）电热水器消耗的电能：678.410==1084%J J Q W η⨯=吸， 开关S 1断开，S 2接b ，R 1、R 2串联，电路中的阻值R 串= R 1+R 2，此时电路中的总电阻最大，总功率最小，电热水器处于保温工作状态，此时电路中的阻值：22(220V)==80Ω605WU R P =串保， 则R 2 = R 串-R 1=80Ω-40Ω=40Ω ，开关S 1闭合，S 2接a ，R 1、R 2并联，电路中的阻值：121240Ω40Ω==20Ω40Ω+40ΩR R R R R ⨯=+并， 此时电路中的总电阻最小，总功率最大，电热水器处于快加热工作状态，则快加热功率：22(220V)==2420W 20ΩU P R =快并 ， 用该电热水器用快加热把原有的水加热到最高温度所用时间：7110=4132s 2420WJ W t P =≈快， 用该电热水器用慢加热把原有的水加热到最高温度所用时间：7'10==8264s 1J 210W W t P =慢，2．用快加热比用慢加热节约的时间：∆t =t ’-t =8264s -4132s=4132s 。
中考物理复习2021-2023三年真题专题精编—电动机(含答案解析)
中考物理复习2021-2023三年真题专题精编—电动机(含答案解析)一、单选题1．（2023·江苏宿迁·统考中考真题）图中是小明制作的简单电动机模型，其线圈由漆包线绕成，将线圈一端的漆全部刮掉，另一端只刮掉半周，在线圈的下面放置了一块磁体。
将其接入电路中，闭合开关后，线圈转动起来了。
关于此电动机模型下列说法正确的是（）A．利用电磁感应原理工作B．线圈在转动时，始终受到磁场作用力C．将电能转化为机械能D．增大线圈中的电流可改变转动方向【答案】C【详解】A．此实验利用通电线圈在磁场中受到力的作用，故A错误；B．由于线圈中有一端的漆只刮掉半周，会出现电路中无电流状态，当线圈转到该位置处，由于线圈中无电流，所以不会受到磁场力的作用，故B错误；C．电动机消耗电能而转动起来，能量转化为电能转化为机械能，故C正确；D．增大线圈中的电流，会改变线圈受到磁场力的大小，而不会改变受力的方向，故D错误。
故选C。
2．（2023·湖南株洲·统考中考真题）某电动车电机工作的效率为95%，下列说法正确的是（）A．机械能转化为电能的比例为95%B．电能转化为机械能的比例为95%C．内能转化为电能的比例为95%D．电能转化为内能的比例为95%【答案】B【详解】电动车电机是将电能转化为机械能，为电动车提供动力。
因此电动车电机工作的效率为95%是电能转化为机械能的比例为95%。
故B正确，ACD错误。
故选B。
3．（2022·四川巴中·中考真题）中国“探月工程”总设计师巴中籍院士吴伟仁是我们学习的榜样。
如果请你协助吴院士设计一辆在月球上使用的月球车，但月球上没有大气，你准备用以下哪个作动力装置（）A．柴油机B．汽油机C．空气喷气发动机D．电动机【答案】D【详解】ABC．因为月球上没有大气，所以柴油机、汽油机和空气喷气发动机不能正常工作，故ABC不符合题意；D．电动机正常工作时不需要大气，只要有充足的电能即可正常工作，故D符合题意。
2020年中考物理试题精准训练——专题一百零四：电功率
2020年中考物理试题精准训练——专题一百零四：电功率1.（2020河池，10）如图所示为某学生实验小组设计的电路，电源电压和灯泡的电阻始终保持不变。
闭合开关S，在确保电路安全的情况下，向右移动滑动变阻器滑片P的过程中，下列说法正确的是（）A. 电压表V1的示数变大B. 电流表A的示数变小C. 电压表V1与V2的示数之和变小D. 若电压表V1突然短路，则小灯泡变亮2．（2020扬州，12）“模拟调光灯”的电路如图甲，电源电压4.5V，电压表量程“0～3V”，电流表量程“0～0.6A”，滑动变阻器（20Ω 1A），灯泡L标有“2.5V 1.25W”，调节滑动变阻器测得多组数据，作出U﹣I图线如图乙，下列判断正确的是（）A．随电压的增加，小灯泡的电阻减小B．电路中最小电流是0.18AC．灯泡正常发光时，电路的总功率是2.25WD．灯泡正常发光时，滑动变阻器接入电路的阻值是10Ω3.（2020丹东，10）如图甲，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为50Ω，电压表的量程为0~15V。
闭合开关S。
移动滑动变阻器的滑片，得到电压表示数与滑动变阻器接入电路的电阻关系图象，如图乙所示。
下列说法中正确的是（）A. 电源电压为18VB. R1的阻值为5ΩC. R1的最小功率为0.9WD. 为保证电压表安全，R1的阻值与R2接入电路的最小阻值之比为6∶14.（2020安顺，11）如图所示是额定电压为3V的小灯泡的I﹣U变化关系图象。
根据图象，下列关于小灯泡的一些物理量分析正确的是（）A．此过程中电流与电压成正比B．此过程中小灯泡电阻保持不变C．额定电流是0.3AD．额定功率是1.5W5.（2020南充，9）如图6所示电路，当闭合开关，灯泡正常发光，滑动变阻器滑片向右移动时，下列说法正确的是:灯L亮度变暗B.电压表V与电流表A1示数之比不变C.电路的总功率变小D.电压表示数变大6.（2020南充，11）如图甲所示滑动变阻器的滑片从a端滑到b端的过程中，电流表和电压表示数变化的规律如图乙所示。
2020年全国各地中考物理试题汇编电学综合含答案
2020年全国各地中考物理试题汇编电学综合含答案一、电磁学综合题1．电动机的机械功W 机＝W −Q ＝3.3×105J −1.5×104J ＝3.15×105J ，（2019·天津中考模拟）如图甲所示，设闭合电路中的电流为I ，外部电路的等效电阻为R ，电源内部电阻为r(r 为定值)，电源电动势为E ，根据串联电路电压特点有E=IR+Ir 。
现有如图乙所示的电路，当变阻器的滑片从一端滑到另一端的过程中，两电压表的读数与电流表读数的变化情况，如图丙中AC 、BC 两直线所示。
(1)电压表V 1、V 2的示数与电流表A 的示数的变化图线分别为(丙)图中的哪一条?并加以说明。
(2) 请你计算出变阻器的总电阻R 1的大小。
小贴士电源两极间存在电压。
实验表明：不接用电器时，电源两极间电压的大小是由电源本身的性质决定的，物理学中用“电动势”表征电源这一特性，即电源电动势等于电源没有接入电路时两极间的电压，用符号“E ”表示，实际上由于电源内部有电阻，所以当电路中有电流通过时，电源的内阻也分得一定的电压。
【答案】（1）详见解析（2）5541101411U U U U R R R I I I I =-=-=-串 【解析】【分析】根据题中“小贴士”和电路图可知，本题考查闭合电路的欧姆定律。
当滑动变阻器的滑片向左移动时，变阻器接入电路的电阻减小，电路中电流增大，定值电阻R 0的电压增大，路端电压减小，结合图丙进行分析判断，确定两电表对应的图线；结合图像，利用欧姆定律求出R 1的值；【详解】解：电压表V 1测电路中电阻R 0及R 1两端总电压(或电源输出电压)。
（1）BC 直线为电压表V 1的示数随电流表示数变化的图线，AC 直线为电压表V 2的示数随电流表示数变化的图线。
当滑动变阻器滑片从一端滑到另一端时，电流表示数从I 1增大到I 4，乙图中电压表V 2的示数U 0=IR 0，可知当电流表A 的示数增大时，电压表V 2的示数也随着增大：因为E=I(R 0+R 1)+Ir ，已知电源内阻r 和电源电压不变，可知当电流I 增大时，Ir 增大，则I(R 0+R 1)减小，即电源输出电压减小，所以BC 直线为电压表V 1的示数随电流表示数变化的图线。
中考物理20.4电动机(原卷版2)
20.4 电动机（原卷版）考点直击典例分析＋变式训练考点1 电动机的工作原理1、扬声器和耳机的构造和原理：（1）扬声器和耳机构造如图：永久磁体、线圈、锥形纸盆；（2）原理：通电导体在磁场中受力；（3）工作过程：扬声器的线圈中通入携带声音信息、时刻变化的电流，使得在一个瞬间和下一个瞬间产生不同方向的磁场，线圈就不断地来回振动，纸盆也就振动起来，便发出了声音；能，扬声器中电能转化为机械能；2、直流电动机的原理：电动机是利用通电线圈在磁场中受力而转动的原理制成的；（2）电机里边固定有环状永磁体，电流通过转子上的线圈产生洛伦磁力，当转子上的线圈与磁场平行时，再继续转受到的磁场方向将改变，因此此时转子末端的电刷跟转换片交替接触，从而线圈上的电流方向也改变，产生的洛伦磁力方向不变，所以电机能保持一个方向转动。
【典例1】（2021秋•禹州市期末）学校校园里大多都挂有大喇叭（扬声器），如图是扬声器的构造原理图。
下列能说明它的工作原理的是（）A．B．C．D．【典例2】（2022•南京一模）如图所示是课本中的四个实验，其中说明电动机工作原理的是（）A．甲和丙B．甲和丁C．乙和丙D．乙和丁【典例3】（2021•凉山州）扬声器与的工作原理相同（选填“发电机”或“电动机”），（选填“是”或“不是”）根据电磁感应现象制成。
由于通过线圈的电流是的电流，线圈就不断地来回振动，带动纸盆也来回振动，于是扬声器就发出了声音。
【典例4】（2022•五华区一模）小娟为了弄清电动机的工作原理，做了如下实验：（1）她利用图所示装置探究磁场对通电导体的作用，为了使实验顺利进行，导体棒ab 应选用（选填“铁棒”或“铜棒”）；（2）闭合开关时，发现导体棒ab向右运动，若只对调磁体两极，再次闭合开关，观察到导体棒ab将向左运动，说明磁场对通电导体的作用力的方向与方向有关，这一过程中电能主要转化为能；（3）将导体棒换成线圈放入磁场中，如图甲所示，闭合开关，ab边中电流方向是从a 至b，此时ab边受到磁场对它竖直向上的力，使线圈顺时针转动，当线圈转至如图乙所示的位置时，ab边中电流方向发生改变（选填“会”或“不会”），此时ab边所受磁场对它作用力的方向不变，力会阻碍线圈继续转动；（4）为使电动机的线圈能持续转动，在如图甲所示结构的基础上加上两个半铜环，用电刷与铜环接触，如图丙所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
word版 初中物理 1 / 17 2020年中考物理试题精准训练——专题一百零五：电动机 1.（2020安顺，12）铜质金属框在光滑水平面上以一定速度向右滑动，其右侧有一足够大的均匀磁场区域（磁感线方向垂直于纸面），如图所示。关于金属框从刚进入磁场到完全离开磁场的过程中，若不计空气阻力，下列说法正确的是（ ）
A．由于水平面光滑金属框能保持匀速直线运动状态 B．金属框由于被磁化而受到磁场对它水平向左的力 C．金属框一直在做切割磁感线运动而产生感应电流 D．金属框的运动体现力是改变物体运动状态的原因 2.(2020滨州，12)关于下列四幅图的表述正确的是
A.图甲:司南是利用地球的引力指示南北的 B.图乙:电生磁是由法国的安培最早发现的 C.图丙:只要导体在磁场中运动,就一定会产生电流
D.图丁:这是电动机的工作原理 3．（2020娄底，9）下列对物理现象的描述正确的是（ ） word版 初中物理 2 / 17 A．图甲：晴朗天气我们看到湖中的倒影是光的折射现象 B．图乙：闭合开关，小磁针静止时N极指向左侧 C．图丙：软木塞飞出，管内水蒸气的内能减小，内能转化为机械能 D．图丁：通电线圈abcd在磁场中受力而转动，发电机是根据这一原理制成的 4.（2020黔西南，5）如图所示是实验室电流表的内部结构图，处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转。下列四幅图中与此电流表工作原第5题图理相同的是
5.（2020益阳，14）将如图甲所示的铜线框上方的尖端挂在电池的正极，并保持良好接触，下端的两个弧形导线头分别压在磁钢柱的前后两侧，且始终与磁钢柱接触良好，磁钢柱吸附在电池底部的负极上，制成如图乙所示的小玩具，铜线框由静止释放后会转动起来。关于该现象，下列说法正确的是 word版 初中物理 3 / 17 A.它的原理与发电机原理相同 B.若将磁体的磁极对调，铜线框中电流的方向会改变 C.若将磁体的磁极对调，铜线框的转动方向将会改变 D.若下端有一个导线头与磁钢柱接触不良，导线框不可能转动甲 6.（2020赤峰，8）下列说法正确的是（ ）
A. 地磁场的N极在地理北极附近 B. 电炉子是利用电流的磁效应工作的 C. 磁感线客观上并不存在，利用磁感线描述磁场是物理学的一种重要研究方法 D. 发电机是利用通电线圈在磁场中受力转动的原理制成的 7.（2020丹东，6）下列说法正确的是（ ） A. 电饭锅加热盘所用的材料是超导材料 B. 电动机的电刷所用的材料是绝缘材料 C. 化石能源、核能是可再生能源 D. 核反应堆中发生的链式反应，是可以控制的 8.（2020巴中，17）如图所示的四个装置，说法正确的是（ ） word版 初中物理 4 / 17 A. 图甲装置的原理可用来制作电动机 B. 图乙装置可用来演示磁场对电流的作用 C. 图丙装置可用来探究电磁铁的磁性强弱与电流大小的关系 D. 图丁装置在工作过程中可将电能转化为机械能 9.（2020岳阳，10）如图所示的四个实验，能反映电动机工作原理的是（ ）
A. B. C. D. 10.（2020广州，9）矩形铜线框在某磁场中的位置如图所示，ab、bc、ed和fe段都受到该磁场的作用力，下列哪两段受到该磁场的作用力方向相同（ ）
A. ab段与bc段 B. ab段与ed段 C. ab段与fe段 D. fe段与ed段 word版 初中物理 5 / 17 11.（2020营口，9）如图甲所示是一款常见的电动咖啡搅拌杯，它的核心部件就是电动机，图乙中能够说明其工作原理的是（ ）
12.（2020河南，14）在科学晚会上，小明所在的科技小组示了一个“隔板推物”的节日，其原理如图所示：甲、乙两线圈分别悬挂在两个蹄形磁铁的磁场中，两线圈通过导线连接构成一个闭合电路，用手推动甲线圈摆动时，乙线圈会随之摆动，对于这个过程，下列说法正确的是（ ）
A. 甲线图相当于电源，乙线圈相当于用电器 B. 推动甲线圈摆动时电能转化为机械能 C. 乙线圈随之摆动时机械能转化为电能 D. 乙线圈摆动是因为通电导线在磁场中受力 word版 初中物理 6 / 17 13.（2020雅安，5）如图所示，甲、乙、丙、丁是四幅实验图，下列说法正确的是（ ）
A. 甲实验说明电能可以转化为动能 B. 乙实验说明利用磁场可以产生电流 C. 根据图丙的实验原理，制成了电动机 D. 丁实验说明同名 磁极相互吸引，异名磁极相互排斥 14.（2020盐城，17）如图所示，在“探究磁场对电流的作用”实验中，给直导线通电，观察到它向右运动，只改变直导线中电流的______，导线的运动方向会发生改变。这个过程将______能转化为直导线的机械能。日常生活中的______（电动机/发电机）就是利用这个原理制成的。
15.（2020百色，17）如图所示是探究通电导体在磁场中受力情况的装置。闭合开关，观察到导体ab在导轨上向右运动。若只对调电源正负极接线，闭合开关，导体ab会______（选填“静止不动”、“向右运动”或“向左运动”），说明通电导体在磁场中受力的方向与______word版 初中物理 7 / 17 有关。
16.（2020恩施，17）2020年5月16日11时53分，玉兔2号月球车结束了寒冷且漫长的月夜休眠，受光照自主唤醒，迎来了着陆月球背面的第500个地球日。（如图）
(1)月球车靠______（选填“汽油机”、“柴油机”、“电动机”）驱动，最高可越过25cm的障碍；
(2)月球车的行进速度是6cm/s，在前方12m处有一目标样月球，车还要行进______s时间才能到达；
(3)监测发现月球表面昼夜温差达300多摄氏度，说明月面土壤的比热容______ （选填较大”、“较小”或“不确定”）。
17.（2020济南，16）(1)在石油、风能、水能、电能、太阳能、地热能等各种能源中，属于不可再生能源的是 。电动机工作时电能转化为机械能的同时，还要向空气中散热，这些散失的内能无法再自动转化为电能，是因为能量转化具有 性。 (2)“云雾润蒸华不注，波涛声震大明湖”是赞誉“天下第一泉" ——趵突泉(如图所示)的著名诗句，这里的“波涛声震大明湖”用来形容泉水喷涌时发出声音的_________ ( 选填word版 初中物理 8 / 17 “音调高”“响度大”或“音色美" ); 在阳光的照射下，泉边水面的雾气慢慢散去，泉水的温度逐渐升高，泉水的内能 ( 选填“增大” “减小”或“不变")。
(3)从发电站到用电地区，通常都有一-段相当长的距离。为减少远距离输电中的电能损失，根据焦耳定律，就要尽可能地减小输电线中的_______，因此在目 前技术水平下要采用高电压输电。_______(选填 “纳米材料”“半导体材料”或“超导材料”)的出现，为我们将来利用其零电阻特性实现远距离大功率输电提供了可能。 word版 初中物理
9 / 17 2020年中考物理试题精准训练——专题一百零五：电动机参考答案 1.（2020安顺，12）铜质金属框在光滑水平面上以一定速度向右滑动，其右侧有一足够大的均匀磁场区域（磁感线方向垂直于纸面），如图所示。关于金属框从刚进入磁场到完全离开磁场的过程中，若不计空气阻力，下列说法正确的是（ ）
A．由于水平面光滑金属框能保持匀速直线运动状态 B．金属框由于被磁化而受到磁场对它水平向左的力 C．金属框一直在做切割磁感线运动而产生感应电流 D．金属框的运动体现力是改变物体运动状态的原因 【答案】D。 2.(2020滨州，12)关于下列四幅图的表述正确的是
A.图甲:司南是利用地球的引力指示南北的 B.图乙:电生磁是由法国的安培最早发现的 C.图丙:只要导体在磁场中运动,就一定会产生电流 word版 初中物理 10 / 17 D.图丁:这是电动机的工作原理 【答案】 D 3．（2020娄底，9）下列对物理现象的描述正确的是（ ）
A．图甲：晴朗天气我们看到湖中的倒影是光的折射现象 B．图乙：闭合开关，小磁针静止时N极指向左侧 C．图丙：软木塞飞出，管内水蒸气的内能减小，内能转化为机械能 D．图丁：通电线圈abcd在磁场中受力而转动，发电机是根据这一原理制成的 【答案】C。 4.（2020黔西南，5）如图所示是实验室电流表的内部结构图，处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转。下列四幅图中与此电流表工作原第5题图理相同的是 word版 初中物理
11 / 17 【答案】A 5.（2020益阳，14）将如图甲所示的铜线框上方的尖端挂在电池的正极，并保持良好接触，下端的两个弧形导线头分别压在磁钢柱的前后两侧，且始终与磁钢柱接触良好，磁钢柱吸附在电池底部的负极上，制成如图乙所示的小玩具，铜线框由静止释放后会转动起来。关于该现象，下列说法正确的是
A.它的原理与发电机原理相同 B.若将磁体的磁极对调，铜线框中电流的方向会改变 C.若将磁体的磁极对调，铜线框的转动方向将会改变 D.若下端有一个导线头与磁钢柱接触不良，导线框不可能转动甲 【答案】C 6.（2020赤峰，8）下列说法正确的是（ ）
A. 地磁场的N极在地理北极附近 B. 电炉子是利用电流的磁效应工作的 C. 磁感线客观上并不存在，利用磁感线描述磁场是物理学的一种重要研究方法 D. 发电机是利用通电线圈在磁场中受力转动的原理制成的
