第2章 中望CAD设置
计算机制图中望CAD2023课件模块二基本二维图形的绘制与编辑

任务1 绘制线段并等分
(2)使用相对坐标绘制直线或线段
1)执行“直线”命令。 2)指定第一点。单击指定直线或线段的起点,或输入直线或线段的起点绝对 坐标。 3)指定下一点。此时,要相对于第一个点指定第二个点。依次输入@、X 值 、逗号和Y 值(如@40,30)。 4)按Enter 键或Space 键确认。
(4)命令行:执行osnap(os)命令,将开启“草图设置”对话框中的“对 象捕捉”选项卡,勾选“启用对象捕捉”复选框。
(2)选项说明 1)“点样式”设置。中望CAD 提供了20 种点的样式,以适应用户的需求
任务1 绘制线段并等分
2)“点大小”设置。“点大小”分为“相对于屏幕设置大小”与“按绝对单 位设置大小”两种。
相对于屏幕设置大小:按屏幕尺寸的百分比设定点的显示大小,当进行缩放时, 点的显示大小并不改变。
按绝对单位设置大小:按“点大小”下指定的实际单位设定点显示的大小,进 行缩放时,显示的点大小随之改变。
任务1 绘制线段并等分
4.绘制CD 线段。
命令:_line(重复执行“直线”命令) 指定第一个点:(单击确定C 点) 指定下一点或[角度(A)/ 长度(L)/ 放弃(U)]:@40,30↙ 指定下一点或[角度(A)/ 长度(L)/ 放弃(U)]:
5.绘制EF 线段。
命令:_line(重复执行“直线”命令) 指定第一个点:(单击确定E 点) 指定下一点或[角度(A)/ 长度(L)/ 放弃(U)]:@50<45↙ 指定下一点或[角度(A)/ 长度(L)/ 放弃(U)]:(按Esc 键或Enter 键退出“直线” 命令)
任务1 绘制线段并等分
2.操作步骤
命令:_line 指定第一个点: 指定下一点或[角度(A)/ 长度(L)/ 放弃(U)]: 指定下一点或[角度(A)/ 长度(L)/ 放弃(U)]: 指定下一点或[角度(A)/ 长度(L)/ 闭合(C)/ 放弃(U)]:
第2章 中望CAD设置

第2章中望CAD设置本章要点�启动对话框的使用�文件管理�定制中望CAD2008绘图环境�中望CAD2008坐标系统每个人的工作性质、环境,所属专业均不相同,要使中望CAD满足每个人的要求,习惯,应对中望CAD进行必要的设置。
当然,对初学者,也可在老师或有经验的同事的帮助下,进行必要的设置。
本章的内容,对于水平较低的人,可能有点枯燥,请耐心学下去,当然,也可暂时放一放,先从绘图开始学习。
这里相当于学骑自行车,骑车的初学者,上下车较难,而骑上车,往前骑行相反容易掌握,所以往往是初学者由别人扶上车,再往前骑行。

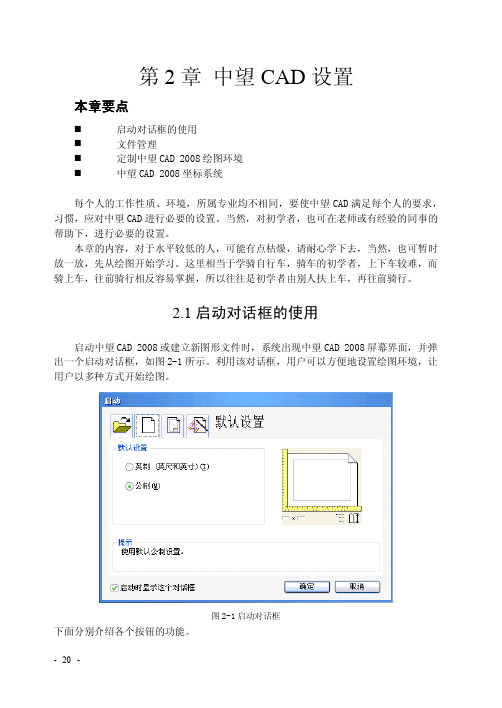

2.1启动对话框的使用启动中望CAD2008或建立新图形文件时,系统出现中望CAD2008屏幕界面,并弹出一个启动对话框,如图2-1所示。
利用该对话框,用户可以方便地设置绘图环境,让用户以多种方式开始绘图。
图2-1启动对话框下面分别介绍各个按钮的功能。
20-第2章中望CAD 设置-21-2.1.1打开一幅图当用户单击图2-1所示的启动对话框中的按钮时,系统弹出一个如图2-2所示的对话框。
如果在对话框右边预览中没有图形,要钩选选面板中“使用预览”。
用户可以直接点取选择文件列表框下的文件名,单击确定按钮,打开已经存在的图样;或点取浏览按钮,系统将弹出如图2-3所示的选择文件对话框,在该对话框中可选取已有图样,并在其上开始绘图。
例如:在图2-3中,选中中望CAD 下面的Samples 子目录中名为Map.dwg 的图形,在对话框右边预览中将可以浏览该图形,然后点取打开按钮,以后就可以在此图样上继续绘图和编辑。
图2-2打开图形图2-3通过浏览选择文件中望CAD2008标准教程-22-2.1.2使用缺省设置当用户单击图2-1所示的启动对话框中的按钮时,中望CAD 2008将让用户使用缺省的绘图环境开始绘制新图,如图2-4所示。
该对话框中的默认设置框中有两个单选框:英制(英尺和英寸),公制(毫米)。
用户选择其中一项后,单击确定按钮,即可开始绘制新图形。
中望CAD设置

第2章中望CAD设置本章要点⏹启动对话框的使用⏹文件管理⏹定制中望CAD 2008绘图环境⏹中望CAD 2008坐标系统每个人的工作性质、环境,所属专业均不相同,要使中望CAD满足每个人的要求,习惯,应对中望CAD进行必要的设置。
当然,对初学者,也可在老师或有经验的同事的帮助下,进行必要的设置。
本章的内容,对于水平较低的人,可能有点枯燥,请耐心学下去,当然,也可暂时放一放,先从绘图开始学习。
这里相当于学骑自行车,骑车的初学者,上下车较难,而骑上车,往前骑行相反容易掌握,所以往往是初学者由别人扶上车,再往前骑行。
2.1启动对话框的使用启动中望CAD 2008或建立新图形文件时,系统出现中望CAD 2008屏幕界面,并弹出一个启动对话框,如图2-1所示。
利用该对话框,用户可以方便地设置绘图环境,让用户以多种方式开始绘图。
图2-1启动对话框下面分别介绍各个按钮的功能。
2.1.1 打开一幅图当用户单击图2-1所示的启动对话框中的按钮时,系统弹出一个如图2-2所示的对话框。
如果在对话框右边预览中没有图形,要钩选选面板中“使用预览”。
用户可以直接点取选择文件列表框下的文件名,单击确定按钮,打开已经存在的图样;或点取浏览按钮,系统将弹出如图2-3所示的选择文件对话框,在该对话框中可选取已有图样,并在其上开始绘图。
例如:在图2-3中,选中中望CAD下面的Samples子目录中名为Map.dwg的图形,在对话框右边预览中将可以浏览该图形,然后点取打开按钮,以后就可以在此图样上继续绘图和编辑。
图2-2 打开图形图2-3 通过浏览选择文件2.1.2 使用缺省设置当用户单击图2-1所示的启动对话框中的按钮时,中望CAD 2008将让用户使用缺省的绘图环境开始绘制新图,如图2-4所示。
该对话框中的默认设置框中有两个单选框:英制(英尺和英寸),公制(毫米)。
用户选择其中一项后,单击确定按钮,即可开始绘制新图形。
图2-4 缺省的绘图环境开始绘制新图显然,国内设计技术人员均采用公制。
中望CAD机械版 使用手册定制篇

1. 命令行输入:ZWMSTYLEMANAGER 2. 在“样式配置”窗口中选择“系统库”需要修改的标准,在标准的“绘图环境”内展开“标
注样式”; 3. 根据已有标注样式的信息,选择需要修改的标注样式(如线性标注,直径标注等),
中望 CAD 机械版 使用手册
定制篇
-1-
中望 CAD 机械版 使用手册
前言
中望 CAD 机械版基于用户的需求进行开发,具有开放的体系结构、可以通过定制来形成适合 用户操作习惯和企业标准的 CAD 环境。 包括如下内容: 1.定制基础绘图环境:如用户化的图层、文字样式、标注样式、引线箭头等。 2.定制符合用户和企业标准的图幅参数:如图框,标题栏,明细表,参数栏,附加栏,代 号栏等。 3.定制和管理专业符号设置:如粗糙度,形位公差,焊接符号,孔特征图表等。 4.定制本行业、本企业的词句库及技术要求:统一专用术语。 5.定制报表工具:通过卡片定制工具,绘制本企业需要形式的表格。 6.定制数据提取模板:2d 规则表格提取模板,不规则表格提取模板等。 7.自定义菜单:定制 ribbon/经典菜单、zwcadm 工具条等界面。 8.自定义快捷命令:定制符合用户习惯的命令快捷方式。 请从基于中望 CAD 机械版的库存模板之一来创建工程图开始。这些模板都是基于国际绘图 标准。如果公司使用绘图标准的一种变更形式,请使用与该标准相对应的模板并根据要求修 改设置,然后保存新模板。 下图显示了高级配置流程图,该流程图考虑了不同配置操作的相互依赖关系并提供了在多数 情况下均可应用的工作流程。
属性信息;
-5-
中望 CAD 机械版 使用手册
中望CAD机械版 使用手册定制篇

- 14 -
中望 CAD 机械版 使用手册
3. 基础尺寸样式中,选择需要修改的标注样式(如线性标注,直径标注等),点击右侧 “样式(Y)...”,弹出“标注样式管理器”对话框:
4. 通过右侧可视化界面选择需要的标注样式,设置为“置为当前(U)”即可。
2.3.2 配置公差配合
公差表达方式和配合表示方式不反映标注样式。 设置默认配合表示方式的步骤:
\zwcadm\2014\zh-CN 5. X:\Documents and Settings\All Users\Documents\ZWSoft\zwcadm\2014\zh-CN 在不同的操作系统及不同用户权限下配置文件存放的位置不同,可以通过以下方式方便定 位其位置:
-所有程序→ ZWSoft → 中望CAD机械版2014 → 维护工具集 →
中望 CAD 机械版基于高度将文字分为四类。这四类为:
类别 高度范围(毫米) 高度范围(英寸)
小文字 中文字
2.2 – 2.9 2.9 – 3.6
0.0866 – 0.1142 0.1142 – 0.1417
大文字
3.6 – 5.1
0.1417– 0.2008
特大文字
> 5.1
中望cad教程

中望CAD教程什么是中望CAD中望CAD是一款专业的计算机辅助设计软件,具有强大的三维建模和设计功能。
它为用户提供了便捷的工具和灵活的界面,能够满足各种设计需求。
本教程将介绍中望CAD的基本操作和功能,帮助初学者快速上手。
安装和配置在开始使用中望CAD之前,首先需要进行安装和配置。
以下是安装和配置中望CAD的步骤:1.下载中望CAD安装程序。
2.运行安装程序并按照提示进行安装。
3.打开中望CAD,进行初始化设置,如选择界面语言、设置默认工作目录等。
4.对于首次使用中望CAD的用户,可以进行一些基本设置,如绘图单位、线型表等,以适应个人习惯。
中望CAD界面介绍中望CAD的界面设计简洁明了,以下是界面的基本元素:1.菜单栏:包含了各种功能命令和设置选项。
2.工具栏:提供了常用的绘图和编辑工具。
3.绘图区:用于绘制和编辑图形的区域。
4.属性编辑器:用于编辑和查看图形对象的属性。
5.命令行:显示当前操作的命令和提示信息。
6.状态栏:显示有关当前文件和操作状态的信息。
基本绘图操作使用中望CAD进行绘图,可以通过以下操作来创建和编辑图形:1.绘制直线:选择直线工具,点击绘图区中的起点和终点,即可绘制一条直线。
2.绘制圆形:选择圆形工具,点击绘图区中的圆心和点在圆上的位置,即可绘制一个圆。
3.绘制矩形:选择矩形工具,点击绘图区中的两个对角点,即可绘制一个矩形。
4.编辑图形:选择编辑工具,点击图形对象进行编辑,如移动、旋转、缩放等。
高级绘图功能除了基本的绘图操作,中望CAD还提供了许多高级的绘图功能,如:1.创建多段线:选择多段线工具,点击绘图区中的各个顶点,即可创建一条由多个线段组成的曲线。
2.创建曲线:选择曲线工具,点击绘图区中的各个控制点,即可创建一个平滑曲线。
3.创建椭圆:选择椭圆工具,点击绘图区中的椭圆的中心和两个半径,即可创建一个椭圆。
4.创建样条曲线:选择样条曲线工具,点击绘图区中的各个控制点,即可创建一个光滑的曲线。
中望CAD机械版+使用手册
中望CAD机械版使用手册广州中望龙腾软件股份有限公司使用手册公司介绍广州中望龙腾软件股份有限公司(简称“中望软件”)是国际领先的CAD/CAM解决方案供应商,国内唯一同时拥有完全自主知识产权二维中望CAD、高端三维CAD/CAM软件中望3D 的国际化软件企业,致力于为全球用户提供世界级技术水平的高性价比CAD/CAM产品与服务,帮助用户以合理成本解决正版化的同时,最大化发挥正版CAD/CAM软件的应用效益。
截止目前,中望系列软件产品已经畅销全球80多个国家和地区,正版用户突破32万,并赢得了宝钢股份、海马汽车、保利地产、中国移动等中国乃至世界知名企业的认可,全球正版授权用户数突破32万。
技术创新服务为本中望软件一直致力于CAD/CAM软件技术的研发与创新,在广州、武汉和美国佛罗里达设有三大CAD研发中心,拥有一支超过25年CAD/CAM研发经验的世界一流技术研发队伍;此外,还积极与国际ODA、Partsolution零件库等组织合作,融合国际领先技术,不断提升中望系列软件产品的技术水平。
中望软件总部位于广州,在北京、上海、武汉、美国佛罗里达设有分公司。
凭借20多年的研发经验,中望软件可迅速响应用户需求,提供快捷、专业的本土化服务及更具针对性的研发级技术支持,满足用户CAD功能定制、专业插件移植等个性化需求,进一步拓展CAD/CAM 应用边界,从而帮助用户轻松提高软件应用效益。
立足中国畅销全球中望自2004年开始海外拓展,首开民族CAD软件出口海外的先河,并连续多年实现海外销售额增长超过50%,海外业务拓展成绩斐然:①、中望软件产品拥有英语、法语、德语等超过15个语言版本,畅销美国、法国、墨西哥、南非、菲律宾、巴西、马来西亚、澳大利亚、葡萄牙、泰国、印度、新加坡、罗马尼亚等80多个国家和地区,建立了超过170多家合作伙伴。
②、截止2015年,中望软件已经连续举办四届全球合作伙伴大会(GPC),与来自世界100多家合作伙伴,齐聚广州共商中望软件全球发展大计,代表着中望在全球业务拓展的新征程。
中望CAD图形范围教程
中望CAD图形范围教程
中望CAD图形范围教程
1.命令格式
命令行:Limits
菜单:[格式]→[图形界限]
LIMITS命令用于设置绘图区域大小,相当于手工制图时图纸的选择。
2.操作步骤
用LIMITS命令将绘图界限范围设定为A4图纸(210mm×297mm)操作步骤如下:
命令:limits 执行limits命令
限界关闭:打开(ON)/<左下点><0,0>: 0,0 设置绘图区域左下角坐标
右上点<420,297>:297,210 设置绘图区域右上角坐标
命令:limits 重复执行limits命令
限界关闭:打开(ON)/<左下点><0,0>:on 打开绘图界限检查功能各选项说明如下:
关闭(OFF):关闭绘图界限检查功能
打开(ON):打开绘图界限检查功能
确定左下角点后,系统继续提示:右上点<420,297>: 指定绘图范围的右上角点。
默认A3图的范围,如果设其它图幅,只要改成相应的图幅尺寸就可以了。
3. 注意@
1)在中望CAD 2010中,我们总是用真实的尺寸绘图,在打印出图时,再考虑比例尺。
另外,用LIMITS限定绘图范围,不如用图线画出图框更加直观。
2)当绘图界限检查功能设置为ON时,如果输入或拾取的超出绘图界限,则操作将无法进行。
3)绘图界限检查功能设置为OFF时,绘制图形不受绘图范围的限
制。
4)图界限检查功能只限制输入点坐标不能超出绘图边界,而不能限制整个图形。
例如圆,当它的`定形定位点(圆心和确定半径的点)处于绘图边界内,它的一部分圆弧可能会位于绘图区域之外。
中望CAD机械版(ZWCADM)使用手册
中望CAD机械版(ZWCADM)使用手册(该手册根据中望CAD机械版2014最新内容编写)ZWCAD北京机械研发中心2014-3-31目录第1 章图纸 (6)§1.1 图幅设置_ZWMFRAMEINIT (6)§1.2 标题栏填充_ZWMTITLEEDIT (8)§1.3 附加栏填充_ZWMFJLEDIT (12)§1.4 参数栏填充_ZWMCSLEDIT (12)§1.5 更换图框_ZWMSWITCHFRAME (12)§1.6 更换比例_ZWMSWITCHSCALE (12)§1.7 更换标题栏_ZWMSWITCHTITLE (12)§1.8 更换明细栏_ZWMSWITCHBOM (12)§1.9 更换代号栏_ZWMSWITCHDHL (13)§1.10 更换附加栏_ZWMSWITCHFJL (13)§1.11 更换参数栏_ZWMSWITCHCSL (13)§1.12 增加-更改栏_ZWMREVISIONLIST (13)§1.13 多图幅设置_ZWMFRAMEINIT2 (14)§1.14 更换标准/图幅_ZWMSTDANDARDC (14)第2 章绘图工具 (15)§2.1 智能画线_ZWMINTELLIGENTLINE (15)§2.2 已知圆心画圆_ZWMCIRCLEBYC (16)§2.3 已知端点画圆_ZWMCIRCLEBY3P (19)§2.4 已知圆心画弧_ZWMARCBYC (20)§2.5 已知端点画弧_ZWMARCBY3P (21)§2.6 对称画线_ZWMMIRRORLINE (23)§2.7 剖面线HATCH 或BHATCH (25)§2.8 平行线_ZWMPARALLELLINE (25)§2.9 垂直线_ZWMVERTICALLINE (25)§2.10 切线_ZWMTANGENTLINE (26)§2.11 公切线_ZWMCOMMONTANGENT (26)§2.12 管道线_ZWMPIPELINE (27)§2.13 垂分线_ZWMPERPBISECTOR (28)§2.14 角度线_ZWMANGLELINER (28)§2.15 平(角)分线_ZWMANGLEBISECTOR (28)§2.16 放射线_ZWMRADIATION (29)§2.17 中心线_ZWMCENTERLINE (30)§2.18 锯齿线_ZWMZIGZAGLINE (30)§2.19 波浪线_ZWMWAVILNESSLINE (31)§2.20 矩形_ZWMRECTANGLE (31)第3 章构造工具 (32)§3.1 公式曲线_ZWMFCURVE (32)§3.2倒圆_ZWMFILLETAC (34)§3.3倒角_ZWMFILLETLC (35)§3.4 截断线_ZWMSECTIONSYMBOL (36)§3.5 插入折断符_ZWMBREAKSYMBOL1 (37)§3.6 打断_ZWMBREAKENTITY (38)§3.7 动态延伸_ZWMDYNAMICEXTEND (38)§3.8 构造线_ZWMCONSTLINES (39)§3.9自动创建构造线_ZWMAUTOCLINES (44)§3.10构造圆_ZWMCONSTCIRCLE (45)§3.11孔轴投影_ZWMHSPROJECTOR (46)§3.12孔轴设计_ZWMHOLEAXIS (47)§3.13 相贯线_ZWM_INTER (47)§3.14工艺槽构造_ZWMCONSTRECESS (48)§3.15 单孔_ZWMSINGLEHOLE (50)§3.16 孔阵_ZWMARRAYHOLE (52)第4 章创建视图 (57)§4.1 剖切线_ZWMSECTIONLINE (57)§4.2 方向符号_ZWMVIEWDIRECTION (59)§4.3 局部详图_ZWMDETAIL (61)第5 章辅助工具 (62)§5.1 超级编辑_ZWMSUPEREDIT (62)§5.2 增强调用_ZWMPOWERRECALL (63)§5.3增强删除_ZWMPOWERERASE (63)§5.4 计算面积_ZWMAREA (63)§5.5 提取表格数据_ZWMTABLEDATAPICKUP (64)§5.6 批量数据提取_ZWMDWGDATAPICKUP (65)§5.7 批量文本查找_ZWMDWGDATAFINDREPLACE (67)§5.8 DWG数据浏览_ZWMDWGDATAVIEW (69)§5.9 自动排图_ZWMJIGSAWPRINT (70)§5.10 层变换工具_ZWMCHGLAYER (72)§5.11工程计算器_ZWMBASCALC (73)§5.12 样式库同步_ZWMUPDATE (74)第6 章序号/明细表 (74)§6.1 标注序号_ZWMBALLOON (75)§6.2 类型修改_ZWMEDITBALLOONSTYLE (77)§6.3 数据修改_ZWMEDITBOMROW (77)§6.4 序号对齐_ZWMALIGNBALLOON (77)§6.5 序号顺号_ZWMRENUMBERBALLOON (78)§6.6 序号隐藏_ZWMHIDEBALLOON (78)§6.7 序号显示_ZWMSHOWBALLOON (78)§6.8 合并序号_ZWMCOMBINEBALLOON (78)§6.9 增加引线_ZWMADDLEADER (79)§6.10 移除引线_ZWMREMOVELEADER (79)§6.11 生成明细表_ZWMPARTLIST (79)§6.12 处理明细表_ZWMTOTALBOMEDIT (80)§6.13 生成明细表表格_ZWMBOMCARDEXP (85)第7 章尺寸标注 (85)§7.1 智能标注_ZWMPOWERDIM (85)§7.2 长度标注_ZWMLINEARDIM (95)§7.3 水平标注_ZWMHORIZONTALDIM (95)§7.4 垂直标注_ZWMVERTICALDIM (96)§7.5 对齐标注_ZWMALIGNEDDIM (96)§7.6 半剖标注_ZWMHALFALIGNDIM (96)§7.7 点线标注_ZWMPTLINEDIM (96)§7.8 直径标注_ZWMDIAMETERDIM (97)§7.9 半径标注_ZWMRADIUSDIM (97)§7.10 折弯标注_ZWMJOGGEDRADIUSDIM (97)§7.11 坐标标注_ZWMORDINATEDIM (98)§7.12 弧长标注_ZWMARCLENGTHDIM (98)§7.13 连续标注_ZWMCHAINDIM (98)§7.14 基线标注_ZWMBASELINEDIM (99)§7.15 中心记号_ZWMCENTERDIM (99)§7.16 角度标注_ZWMANGULARDIM (99)§7.17 引线标注_ZWMNOTE (99)§7.18 板厚标注_ZWMTHICKNESSDIM (100)§7.19 倒角标注_ZWMCHAMFERSYM (101)§7.20 多重标注_ZWMAUTODIM (102)§7.21 尺寸合并_ZWMDIMJOIN (107)§7.22 尺寸插入_ZWMDIMINSERT (107)§7.23尺寸对齐_ZWMDIMALIGN (107)§7.24 尺寸检查_ZWMDIMCHECK (108)§7.25公差查询_ZWMDIMTOLQUERY (108)§7.26 标注式样_DDIM DIMSTYLE (108)第8 章符号标注 (109)§8.1 粗糙度_ZWMSURFSYM (109)§8.2 形位公差_ZWMFCFRAME (111)§8.3 基准符号_ZWMDATUMID (112)§8.4 基准目标_ZWMDATUMTGT (114)§8.5 形状识别_ZWMFEATID (115)§8.6 锥斜度标注_ZWMTAPERSYM (116)§8.7 中心孔标注_ZWMCENTERHOLE (117)§8.8 圆孔标记_ZWMCIRCLEMARK (118)§8.9 折断符号_ZWMBREAKSYMBOL (119)§8.10 标高符号_ZWMELEVSYMBOL (119)§8.11 焊接符号_ZWMWELDING (120)§8.12 孔特征图表_ZWMHOLECHART (122)第9 章文字处理 (123)§9.1 文字标注_ZWMDIMTEXT (123)§9.2 技术条件_ZWMTECHREQUEST (124)第10章机械设计 (126)§10.1 轴设计_ZWMSHAFT (126)§10.2 齿轮设计_ZWMGEAR (127)第11章超级符号库 (128)§11.1 机构运动符号库 (129)§11.2 液压气动符号库 (129)§11.3 电气符号库 (129)§11.4 金属结构件符号库 (129)§11.5 新增超级符号库 (129)§11.6 超级符号库调用_ZWM_SYMOUT (130)第12 章报表工具 (131)§12.1 超级卡片_ZWMCREATECARD (131)§12.2 卡片编辑_ZWMCARDEDIT (136)§12.3 定义表格_ZWMMAKETBL (136)§12.4 定义卡片_ZWMMAKECARD (137)第13 章系列化零件设计 (137)§13.1 界面简介 (138)§13.2 系列化零件设计调用 (139)§13.3 出库零件的编辑 (141)§13.4 属性数据提取 (141)附录1 公式计算器支持函数和常量 (141)第1 章图纸在使用中望CAD机械版绘图之前,首先应了解图纸参数是如何在计算机中定义的,本章向用户介绍如何用中望CAD机械版进行图纸设定、填写以及标题栏内容编辑。
中望CAD机械版(ZWCADM)使用手册
中望CAD机械版(ZWCADM)使⽤⼿册中望CAD机械版(ZWCADM)使⽤⼿册(该⼿册根据中望CAD机械版2014最新内容编写)ZWCAD北京机械研发中⼼2014-3-31⽬录第1 章图纸 (6)§1.1 图幅设置_ZWMFRAMEINIT (6)§1.2 标题栏填充_ZWMTITLEEDIT (8)§1.3 附加栏填充_ZWMFJLEDIT (12)§1.4 参数栏填充_ZWMCSLEDIT (12)§1.5 更换图框_ZWMSWITCHFRAME (12)§1.6 更换⽐例_ZWMSWITCHSCALE (12)§1.7 更换标题栏_ZWMSWITCHTITLE (12)§1.8 更换明细栏_ZWMSWITCHBOM (12)§1.9 更换代号栏_ZWMSWITCHDHL (13)§1.10 更换附加栏_ZWMSWITCHFJL (13)§1.11 更换参数栏_ZWMSWITCHCSL (13)§1.12 增加-更改栏_ZWMREVISIONLIST (13)§1.13 多图幅设置_ZWMFRAMEINIT2 (14)§1.14 更换标准/图幅_ZWMSTDANDARDC (14)第2 章绘图⼯具 (15)§2.1 智能画线_ZWMINTELLIGENTLINE (15)§2.2 已知圆⼼画圆_ZWMCIRCLEBYC (16)§2.3 已知端点画圆_ZWMCIRCLEBY3P (19)§2.4 已知圆⼼画弧_ZWMARCBYC (20)§2.5 已知端点画弧_ZWMARCBY3P (21)§2.6 对称画线_ZWMMIRRORLINE (23)§2.7 剖⾯线HATCH 或BHATCH (25)§2.8 平⾏线_ZWMPARALLELLINE (25)§2.9 垂直线_ZWMVERTICALLINE (25)§2.10 切线_ZWMTANGENTLINE (26)§2.11 公切线_ZWMCOMMONTANGENT (26)§2.12 管道线_ZWMPIPELINE (27)§2.13 垂分线_ZWMPERPBISECTOR (28)§2.14 ⾓度线_ZWMANGLELINER (28)§2.15 平(⾓)分线_ZWMANGLEBISECTOR (28)§2.16 放射线_ZWMRADIATION (29)§2.17 中⼼线_ZWMCENTERLINE (30)§2.18 锯齿线_ZWMZIGZAGLINE (30)§2.19 波浪线_ZWMWAVILNESSLINE (31)§2.20 矩形_ZWMRECTANGLE (31)第3 章构造⼯具 (32)§3.1 公式曲线_ZWMFCURVE (32)§3.2倒圆_ZWMFILLETAC (34)§3.3倒⾓_ZWMFILLETLC (35)§3.4 截断线_ZWMSECTIONSYMBOL (36)§3.5 插⼊折断符_ZWMBREAKSYMBOL1 (37)§3.6 打断_ZWMBREAKENTITY (38)§3.7 动态延伸_ZWMDYNAMICEXTEND (38)§3.8 构造线_ZWMCONSTLINES (39)§3.9⾃动创建构造线_ZWMAUTOCLINES (44)§3.10构造圆_ZWMCONSTCIRCLE (45)§3.11孔轴投影_ZWMHSPROJECTOR (46)§3.12孔轴设计_ZWMHOLEAXIS (47)§3.13 相贯线_ZWM_INTER (47)§3.14⼯艺槽构造_ZWMCONSTRECESS (48)§3.15 单孔_ZWMSINGLEHOLE (50)§3.16 孔阵_ZWMARRAYHOLE (52)第4 章创建视图 (57)§4.1 剖切线_ZWMSECTIONLINE (57)§4.2 ⽅向符号_ZWMVIEWDIRECTION (59)§4.3 局部详图_ZWMDETAIL (61)第5 章辅助⼯具 (62)§5.1 超级编辑_ZWMSUPEREDIT (62)§5.2 增强调⽤_ZWMPOWERRECALL (63)§5.3增强删除_ZWMPOWERERASE (63)§5.4 计算⾯积_ZWMAREA (63)§5.5 提取表格数据_ZWMTABLEDATAPICKUP (64)§5.6 批量数据提取_ZWMDWGDATAPICKUP (65)§5.7 批量⽂本查找_ZWMDWGDATAFINDREPLACE (67)§5.8 DWG数据浏览_ZWMDWGDATAVIEW (69)§5.9 ⾃动排图_ZWMJIGSAWPRINT (70)§5.10 层变换⼯具_ZWMCHGLAYER (72)§5.11⼯程计算器_ZWMBASCALC (73)§5.12 样式库同步_ZWMUPDATE (74)第6 章序号/明细表 (74)§6.1 标注序号_ZWMBALLOON (75)§6.2 类型修改_ZWMEDITBALLOONSTYLE (77)§6.3 数据修改_ZWMEDITBOMROW (77)§6.4 序号对齐_ZWMALIGNBALLOON (77)§6.5 序号顺号_ZWMRENUMBERBALLOON (78)§6.6 序号隐藏_ZWMHIDEBALLOON (78)§6.7 序号显⽰_ZWMSHOWBALLOON (78)§6.8 合并序号_ZWMCOMBINEBALLOON (78)§6.9 增加引线_ZWMADDLEADER (79)§6.10 移除引线_ZWMREMOVELEADER (79)§6.11 ⽣成明细表_ZWMPARTLIST (79)§6.12 处理明细表_ZWMTOTALBOMEDIT (80)§6.13 ⽣成明细表表格_ZWMBOMCARDEXP (85)第7 章尺⼨标注 (85)§7.1 智能标注_ZWMPOWERDIM (85)§7.2 长度标注_ZWMLINEARDIM (95)§7.3 ⽔平标注_ZWMHORIZONTALDIM (95)§7.4 垂直标注_ZWMVERTICALDIM (96)§7.5 对齐标注_ZWMALIGNEDDIM (96)§7.6 半剖标注_ZWMHALFALIGNDIM (96)§7.7 点线标注_ZWMPTLINEDIM (96)§7.8 直径标注_ZWMDIAMETERDIM (97)§7.9 半径标注_ZWMRADIUSDIM (97)§7.10 折弯标注_ZWMJOGGEDRADIUSDIM (97)§7.11 坐标标注_ZWMORDINATEDIM (98)§7.12 弧长标注_ZWMARCLENGTHDIM (98)§7.13 连续标注_ZWMCHAINDIM (98)§7.14 基线标注_ZWMBASELINEDIM (99)§7.15 中⼼记号_ZWMCENTERDIM (99)§7.16 ⾓度标注_ZWMANGULARDIM (99)§7.17 引线标注_ZWMNOTE (99)§7.18 板厚标注_ZWMTHICKNESSDIM (100)§7.19 倒⾓标注_ZWMCHAMFERSYM (101)§7.20 多重标注_ZWMAUTODIM (102)§7.21 尺⼨合并_ZWMDIMJOIN (107)§7.22 尺⼨插⼊_ZWMDIMINSERT (107)§7.23尺⼨对齐_ZWMDIMALIGN (107)§7.24 尺⼨检查_ZWMDIMCHECK (108)§7.25公差查询_ZWMDIMTOLQUERY (108)§7.26 标注式样_DDIM DIMSTYLE (108)第8 章符号标注 (109)§8.1 粗糙度_ZWMSURFSYM (109)§8.2 形位公差_ZWMFCFRAME (111)§8.3 基准符号_ZWMDATUMID (112)§8.4 基准⽬标_ZWMDATUMTGT (114)§8.5 形状识别_ZWMFEATID (115)§8.6 锥斜度标注_ZWMTAPERSYM (116)§8.7 中⼼孔标注_ZWMCENTERHOLE (117)§8.8 圆孔标记_ZWMCIRCLEMARK (118)§8.9 折断符号_ZWMBREAKSYMBOL (119)§8.10 标⾼符号_ZWMELEVSYMBOL (119)§8.11 焊接符号_ZWMWELDING (120)§8.12 孔特征图表_ZWMHOLECHART (122)第9 章⽂字处理 (123)§9.1 ⽂字标注_ZWMDIMTEXT (123)§9.2 技术条件_ZWMTECHREQUEST (124)第10章机械设计 (126)§10.1 轴设计_ZWMSHAFT (126)§10.2 齿轮设计_ZWMGEAR (127)第11章超级符号库 (128)§11.1 机构运动符号库 (129)§11.2 液压⽓动符号库 (129)§11.3 电⽓符号库 (129)§11.4 ⾦属结构件符号库 (129)§11.5 新增超级符号库 (129)§11.6 超级符号库调⽤_ZWM_SYMOUT (130)第12 章报表⼯具 (131)§12.1 超级卡⽚_ZWMCREATECARD (131)§12.2 卡⽚编辑_ZWMCARDEDIT (136)§12.3 定义表格_ZWMMAKETBL (136)§12.4 定义卡⽚_ZWMMAKECARD (137)第13 章系列化零件设计 (137)§13.1 界⾯简介 (138)§13.2 系列化零件设计调⽤ (139)§13.3 出库零件的编辑 (141)§13.4 属性数据提取 (141)附录1 公式计算器⽀持函数和常量 (141)第1 章图纸在使⽤中望CAD机械版绘图之前,⾸先应了解图纸参数是如何在计算机中定义的,本章向⽤户介绍如何⽤中望CAD机械版进⾏图纸设定、填写以及标题栏内容编辑。
