用数字万用表检测三极管的好坏方法如下
MOS和三极管好坏快速精确判断
三极管（Q表示，开关、电流放大）
一、极性判断：
NPN：万用表打到二极管挡，先用红笔去假定三个脚中某一个脚为B极，黑笔去接剩下的两脚，如果测得两次都有阻值且在600欧左右则表明假定是对的，此管为NPN型，红笔接的是B极，黑笔所测两脚阻值较小的一次为C极，较大的一次为E极
PNP：万用表打到二极管挡，先用黑笔去假定三个脚中某一个脚为B极，红笔去接剩下的两脚，如果测得两次都有阻值且在600欧左右，则表明假定是对的，此管为PNP型，黑笔接的是B极，红笔所测两脚阻值较小的一次为C极，较大的一次为E极。
二、好坏判断（在路测量不正确时，取下来测）：二极管档测量，只能B/C和B/E正向有阻值400-700 欧，反向无穷大(１)，另外C/E正反向都为无穷大(１)就是好的。
三、替换原则：极性一样就可以替换
MOS场效应管（Q表示，开关、电压放大）
一、极性判断（取下来放电后再测量）
N沟道：万用表打到二极管挡，黑笔接D极，红笔接S极，测有阻值400-700欧，反向无穷大“１”，此管为N沟道。
P沟道：万用表打到二极管挡，红笔接D极，黑笔接S极，测有阻值400-700欧，反向无穷大“１”，此管为P沟道。
二、好坏判断：万用表打到二极管挡测量，只能有D/S极正向有阻值400-700欧，反向无穷大“１”，另外G/D和G/S 正反向都为无穷大“１”就是好的。
三、替换原则：极性一样就可以替换。
（*:主板上的MOS管都是用在供电电路上面,放电办法:把D G S短接7到8秒）
四、双MOS管：。
万用表来检测电子元器件的好坏
万用表来检测电子元器件的好坏在维修过程中，根据故障情况要用万用表来检测电子元器件的好坏，如测量方法不正确就很可能导致误判断，这将给维修工作造成困难，甚至造成不必要的经济损失。
测量方法分为元器件测试和线路板在路测试两种方式。
在路测试：断开变频器电源，在不拆动线路板元器件的条件下，测量线路板上的元器件。
对于元器件击穿、短路、开路性故障，这种检测方法可以方便快捷的查找出损坏的元器件，但还应考虑线路板上所测元器件与其并联的元器件对测量结果所产生的影响，以免造成误判断错误。
下面介绍元器件好坏的判断方法：一、普通二极管的检测用MF47型万用表测量，将红、黑表笔分别接在二极管的两端，读取读数，再将表笔对调测量。
根据两次测量结果判断，通常小功率锗二极管的正向电阻值为300－500Ω，硅二极管约为1kΩ或更大些。
锗管反相电阻为几十千欧，硅管反向电阻在500kΩ以上(大功率二极管的数值要小的多)。
好的二极管正向电阻较低，反向电阻较大，正反向电阻差值越大越好。
如果测得正、反向电阻很小均接近于零，说明二极管内部已短路；若正、反向电阻很大或趋于无穷大，则说明管子内部已断路。
在这两种情况下二极管就需报废。
来源:在路测试：测试二极管PN结正反向电阻，比较容易判断出二极管是击穿短路还是断路。
二、三极管检测将数字万用表拨到二极管档，用表笔测PN结，如果正向导通，则显示的数字即为PN 结的正向压降。
先确定集电极和发射极；用表笔测出两个PN结的正向压降，压降大的是发射极e，压降小的是集电极c。
在测试两个结时，红表笔接的是公共极，则被测三极管为NPN型，且红表笔所接为基极b；如果黑表笔接的是公共极，则被测三极管是PNP型，且此极为基极b。
三极管损坏后PN结有击穿短路和开路两种情况。
在路测试：在路测试三极管，实际上是通过测试PN结的正、反向电阻，来达到判断三极管是否损坏。
支路电阻大于PN结正向电阻，正常时所测得正、反向电阻应有明显区别，否则PN结损坏了。
如何测量晶体管的好坏
如何测量三极管的好坏（1）检查三极管的两个PN结。
我们以PNP管为例来说明，一只PNP型的三极管的结构相当于两只二极管，负极靠负极接在一起。
我们首先用万用表R×100或R×1K挡测一下e 与b之间和e与c之间的正反向电阻。
当红表笔接b 时，用黑表笔分别接e和c应出现两次阻值小的情况。
然后把接b 的红表笔换成黑表笔，再用红表笔分别接e和c，将出现两次阻值大的情况。
被测三极管符合上述情况，说明这只三极管是好的。
（2）检查三极管的穿透电流：我们把三极管c、e之间的反向电阻叫测穿透电流。
用万用表红表笔接PNP三极管的集电极 c , 黑表笔接发射极 e，看表的指示数值，这个阻值一般应大于几千欧，越大越好越小说明这只三极管稳定性越差。
（3）测量三极管的放大性能：分别用表笔接三极管的c和e看一下万用表的指示数值，然后再c与b间连接一只50--100K的电阻看指针向右摆动的多少，摆动越大说明这只管子的放大倍数越高。
外接电阻也可以用人体电阻代替，即用手捏住b和c.常用晶体二极管的识别晶体二极管在电路中常用“D”加数字表示，如： D5表示编号为5的二极管。
1、作用：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。
正因为二极管具有上述特性，无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。
电话机里使用的晶体二极管按作用可分为：整流二极管（如1N4004）、隔离二极管（如1N4148）、肖特基二极管（如BAT85）、发光二极管、稳压二极管等。
2、识别方法：二极管的识别很简单，小功率二极管的N极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极（正极）或N极（负极），也有采用符号标志为“P”、“N”来确定二极管极性的。
发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。

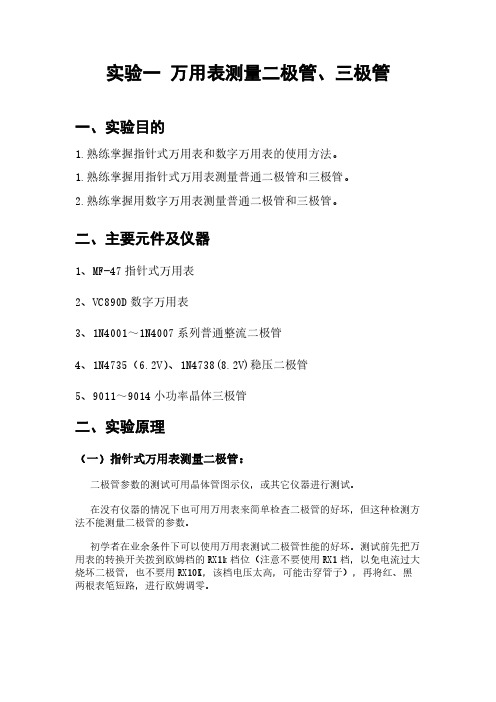

实验一 万用表测量二极管三极管【VIP专享】
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，通系电1，力过根保管据护线生高0不产中仅工资2艺料22高试2可中卷以资配解料置决试技吊卷术顶要是层求指配，机置对组不电在规气进范设行高备继中进电资行保料空护试载高卷与中问带资题负料2荷试2，下卷而高总且中体可资配保料置障试时2卷，32调需3各控要类试在管验最路；大习对限题设度到备内位进来。行确在调保管整机路使组敷其高设在中过正资程常料1工试中况卷，下安要与全加过，强度并看工且25作尽52下可22都能护可地1关以缩于正小管常故路工障高作高中；中资对资料于料试继试卷电卷连保破接护坏管进范口行围处整，理核或高对者中定对资值某料，些试审异卷核常弯与高扁校中度对资固图料定纸试盒，卷位编工置写况.复进保杂行护设自层备动防与处腐装理跨置，接高尤地中其线资要弯料避曲试免半卷错径调误标试高方中等案资，，料要编试求5写、卷技重电保术要气护交设设装底备备置。4高调、动管中试电作线资高气，敷料中课并设3试资件且、技卷料中拒管术试试调绝路中验卷试动敷包方技作设含案术，技线以来术槽及避、系免管统不架启必等动要多方高项案中方；资式对料，整试为套卷解启突决动然高过停中程机语中。文高因电中此气资，课料电件试力中卷高管电中壁气资薄设料、备试接进卷口行保不调护严试装等工置问作调题并试，且技合进术理行，利过要用关求管运电线行力敷高保设中护技资装术料置。试做线卷到缆技准敷术确设指灵原导活则。。：对对在于于分调差线试动盒过保处程护，中装当高置不中高同资中电料资压试料回卷试路技卷交术调叉问试时题技，，术应作是采为指用调发金试电属人机隔员一板，变进需压行要器隔在组开事在处前发理掌生；握内同图部一纸故线资障槽料时内、，设需强备要电制进回造行路厂外须家部同出电时具源切高高断中中习资资题料料电试试源卷卷，试切线验除缆报从敷告而设与采完相用毕关高，技中要术资进资料行料试检，卷查并主和且要检了保测解护处现装理场置。设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
三极管的测量方法精品文档14页
三极管的测量方法判断基极和三极管的类型:先假设三极管的某极为“基极”,将黑表笔接在假设基极上,再将红表笔依次接到其余两个电极上,若两次测得的电阻都大(约几K到几十K),都小(几百至几K),对换表笔重复上述测量,若测得两个阻值相反(都很小或都很大),则可确定假设的基极是正确的,否则另假设一极为“基极”,重复上述测试,以确定基极.当基极确定后,将黑表笔接基极,红表笔笔接基它两极若测得电阻值都很少,则该三极管为NPN,反之为PNP.判断集电极C和发射极E,以NPN为例:把黑表笔接至假充的集电极C,红表笔接到假设的发射极E,并用手捏住B和C极,读出表头C,E电阻值,将红,黑表笔反接重测.若第一次电阻比第二次小,说明原假设成立.三极管测量方法2019-04-22 08:40三极管的管脚必须正确辨认,否则,接入电路不但不能正常工作,还可能烧坏晶体管。
己知三极管类型及电极,指针式万用表判别晶体管好坏的方法如下:①测 NPN 三极管:将万用表欧姆挡置 "R × 100" 或 "R × lk" 处,把黑表笔接在基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都较小,再将红表笔接在基极上,将黑表笔先后接在其余两个极上,如果两次测得的电阻值都很大,则说明三极管是好的。
②测 PNP 三极管:将万用表欧姆挡置 "R × 100" 或 "R × lk" 处,把红表笔接在基极上,将黑表笔先后接在其余两个极上,如果两次测得的电阻值都较小,再将黑表笔接在基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都很大,则说明三极管是好的。
当三极管上标记不清楚时,可以用万用表来初步确定三极管的好坏及类型 (NPN 型还是 PNP 型 ),并辨别出e、b、c三个电极。
测试方法如下 :①用指针式万用表判断基极 b 和三极管的类型:将万用表欧姆挡置 "R ×100" 或"R×lk" 处,先假设三极管的某极为"基极",并把黑表笔接在假设的基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都很小(或约为几百欧至几千欧 ),则假设的基极是正确的,且被测三极管为 NPN 型管；同上,如果两次测得的电阻值都很大( 约为几千欧至几十千欧 ), 则假设的基极是正确的,且被测三极管为 PNP 型管。
用数宇万用表判断晶体管的E、B、C极三个管脚
用数字万用表判断晶体管的E、B、C极三个管脚的方法与指针式万用表用电阻档去测量是不一样的。
要用测量二极管的档位才能判断出晶体管E、B、C极的三个管脚。
以UT6OE为例介绍具体的测量办法:把数字万用表拨在二极管测量档。
图1：数字万用表与三极管连接的情况1)先找晶体管基极:用红表笔分三次接被测晶体管的①、②、③脚，黑表笔分别接另外两根引线(见图1)，得出表的测试结果。
表1:找基极时的测试数据从表1中可以看出当黑表笔接③红表笔分别接①、②时，显示两次正向电压值，所以可以找出③脚是基极，且为PNP型晶体管。
2)找集电极和发射极:如上例找出PNP型晶体管的③脚为基极后，用数字万用表二极管档黑表笔接㈢脚，红表笔分别接①和②脚(如果是测NPN型管表笔与上述相反)，结果测得③脚与①脚的电压为0·699V，而③脚与②脚之间的电压为0·680V，因此可以得知示值为0·699V时，红表笔接的是发射极①脚;示值为0·680V的一次，红表笔接的是集电极②脚。
三极管的检测方法1、中、小功率三极管的检测A、已知型号和管脚排列的三极管，可按下述方法来判断其性能好坏(a)、测量极间电阻。
将万用表置于R×100或R×1k挡，按照红、黑表笔的六种不同接法进行测试。
其中，发射结和集电结的正向电阻值比较低，其他四种接法测得的电阻值都很高，约为几百千欧至无穷大。
但不管是低阻还是高阻，硅材料三极管的极间电阻要比锗材料三极管的极间电阻大得多。
(b)、三极管的穿透电流ICEO的数值近似等于管子的倍数β和集电结的反向电流ICBO的乘积。
ICBO随着环境温度的升高而增长很快，ICBO的增加必然造成ICEO的增大。
而ICEO的增大将直接影响管子工作的稳定性，所以在使用中应尽量选用ICEO小的管子。
通过用万用表电阻直接测量三极管e－c极之间的电阻方法，可间接估计ICEO的大小，具体方法如下：万用表电阻的量程一般选用R×100或R×1k挡，对于PNP管，黑表管接e极，红表笔接c极，对于NPN型三极管，黑表笔接c极，红表笔接e极。
三极管的测量方法
三极管的测量方法判断基极和三极管的类型:先假设三极管的某极为“基极”,将黑表笔接在假设基极上,再将红表笔依次接到其余两个电极上,若两次测得的电阻都大(约几K到几十K),都小(几百至几K),对换表笔重复上述测量,若测得两个阻值相反(都很小或都很大),则可确定假设的基极是正确的,否则另假设一极为“基极”,重复上述测试,以确定基极.当基极确定后,将黑表笔接基极,红表笔笔接基它两极若测得电阻值都很少,则该三极管为NPN,反之为PNP.判断集电极C和发射极E,以NPN为例:把黑表笔接至假充的集电极C,红表笔接到假设的发射极E,并用手捏住B和C极,读出表头C,E电阻值,将红,黑表笔反接重测.若第一次电阻比第二次小,说明原假设成立.三极管测量方法2007-04-22 08:40三极管的管脚必须正确辨认,否则,接入电路不但不能正常工作,还可能烧坏晶体管。
己知三极管类型及电极,指针式万用表判别晶体管好坏的方法如下:①测 NPN 三极管:将万用表欧姆挡置 "R × 100" 或 "R × lk" 处,把黑表笔接在基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都较小,再将红表笔接在基极上,将黑表笔先后接在其余两个极上,如果两次测得的电阻值都很大,则说明三极管是好的。
②测 PNP 三极管:将万用表欧姆挡置 "R × 100" 或 "R × lk" 处,把红表笔接在基极上,将黑表笔先后接在其余两个极上,如果两次测得的电阻值都较小,再将黑表笔接在基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都很大,则说明三极管是好的。
当三极管上标记不清楚时,可以用万用表来初步确定三极管的好坏及类型 (NPN 型还是 PNP 型 ),并辨别出e、b、c三个电极。
测试方法如下 :①用指针式万用表判断基极 b 和三极管的类型:将万用表欧姆挡置 "R ×100" 或"R×lk" 处,先假设三极管的某极为"基极",并把黑表笔接在假设的基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都很小(或约为几百欧至几千欧 ),则假设的基极是正确的,且被测三极管为 NPN 型管；同上,如果两次测得的电阻值都很大( 约为几千欧至几十千欧 ), 则假设的基极是正确的,且被测三极管为 PNP 型管。
三极管的测量方法
三极管的测量方法阅读人数：2546人页数：14页陈开伦881227三极管的测量方法判断基极和三极管的类型:先假设三极管的某极为“基极”,将黑表笔接在假设基极上,再将红表笔依次接到其余两个电极上,若两次测得的电阻都大(约几K到几十K),都小(几百至几K),对换表笔重复上述测量,若测得两个阻值相反(都很小或都很大),则可确定假设的基极是正确的,否则另假设一极为“基极”,重复上述测试,以确定基极.当基极确定后,将黑表笔接基极,红表笔笔接基它两极若测得电阻值都很少,则该三极管为NPN,反之为PNP.判断集电极C和发射极E,以NPN为例:把黑表笔接至假充的集电极C,红表笔接到假设的发射极E,并用手捏住B和C极,读出表头C,E电阻值,将红,黑表笔反接重测.若第一次电阻比第二次小,说明原假设成立.三极管测量方法2007-04-22 08:40三极管的管脚必须正确辨认,否则,接入电路不但不能正常工作,还可能烧坏晶体管。
己知三极管类型及电极,指针式万用表判别晶体管好坏的方法如下:①测NPN 三极管:将万用表欧姆挡置"R × 100" 或"R × lk" 处,把黑表笔接在基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都较小,再将红表笔接在基极上,将黑表笔先后接在其余两个极上,如果两次测得的电阻值都很大,则说明三极管是好的。
②测PNP 三极管:将万用表欧姆挡置"R × 100" 或"R × lk" 处,把红表笔接在基极上,将黑表笔先后接在其余两个极上,如果两次测得的电阻值都较小,再将黑表笔接在基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都很大,则说明三极管是好的。
1/14当三极管上标记不清楚时,可以用万用表来初步确定三极管的好坏及类型(NPN 型还是PNP 型),并辨别出e、b、c三个电极。
超实用!数字万用表各种测量全程图解
超实用！数字万用表各种测量全程图解数字万用表可用来测量直流和交流电压、直流和交流电流、电阻、电容、频率、电池、二极管等等。
整机电路设计以大规模集成电路双积分A/D转换器为核心，并配以全过程过载保护电路，使之成为一台性能优越的工具仪表，是电工的必备工具之一。
一、操作前注意事（1）将ON-OFF开关置于ON位置，检查9V电池，如果电池电压不足，或“BAT”将显示在显示器上，这时，则应更换电池;如果没有出现则按以下步骤进行；（2）测试前，功能开关应放置于所需量程上，同时要注意指针的位置，如下图所示；（3）同时要特别注意的是，测量过程中，若需要换挡或换插针位置时，必须将两支表笔从测量物体上移开，再进行换挡和换插针位置。
二、电压档的使用与注意事项测电压时，必须把黑表笔插于COM孔，红表笔插于V孔，如下图红色框所示；若测直流电压，则将指针打到如下图所示直流档位若测交流电压，则将指针打到如下图所示交流电压档位(1)如果不知道被测电压范围，将功能开关置于大量程并逐渐降低量程(不能在测量中改变量程)。
(2)如果显示“1”，表示过量程，功能开关应置于更高的量程。
(3) △!表示不要输入高于万用表要求的电压，显示更高的电压值是可能的，但有损坏内部线路的危险。
(4)当测高压时，应特别注意避免触电。
(5)数字表电压档的内阻很大，至少在兆欧级，对被测电路影响很小。
但极高的输出阻抗使其易受感应电压的影响，在一些电磁干扰比较强的场合测出的数据可能是虚的。
要注意到避免外界磁场对万用表的影响(比如有大功率用电器件在使用时)。
(6)在使用万用表过程中，不能用手去接触表笔的金属部分，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。
三、电容档的测量与注意事项电容容量的测量方法如下图方框所示，将指针打到电容档（F档）在数字万用表的档位左下方有两个孔，上面写的是Cx，把需要测的电容原件插到里面就可以测了，要是有极性的电容要注意正负极电容（或电容量, Capacitance）指的是在给定电位差下的电荷储藏量；记为C，国际单位是法拉（F），表征电容器容纳电荷本领的物理量。
三极管的简单检测方法(经验判断)
一、三极管的简单检测方法〔经历判断〕1.冒状的三极管：对于这种冒状三极管，一般都有个凸出的部分，那么突出部分对应为E极，然后B极应该为中间的引脚，另外一脚那么为C极；2.普通的三极管：对于这种三极管，首先用数字万用表检测出B极〔万用表打到导通挡，假设测得某一引脚与其他两引脚的压降为无穷大，调换表笔，测得此引脚与其他两引脚都存在一定的压降，那么可断定此引脚为B极〕，检测出B极后，将万用表打到导通挡〔即二极管挡〕，分别测量另外两支引脚对B极的正向偏压，其中偏压较大的为E极，偏压较小的为C极；〔注：一般三极管假设检测出B极在一端，那么另一端为E极，中间为C极〕二、电容的串、并联：1.电容串联电路的根本特征：a):电容串联后总电容的倒数等于各电容容量的倒数之和，即1/C=1/C1+1/C2+…,这一点与电阻并联电路一样。
〔记住一个特例：当两个容量相等电容串联后，其总的电容容量为原来单个电容容量的一半。
〕b):在电容串联电路中，容量大的电容两端电压小，容量小的电容两端电压大〔由Q=C*U，存储在串联电路中各个电容的电荷量Q相等，所以容量越大，电容两端电压越小。
〕，当某个电容的容量远大于其他电容时，该电容相当于通路，此时电路中起决定性作用的是容量小的电容。
c):两只有极性电解电容顺串联的结果仍然为一只有极性的电容，总电容的容量减小，总电容的耐压进步；逆串联后电容没有极性，两根引脚可以任意接入电路中。
2.电容并联电路的根本特征：a):电容并联电路中的总电容等于各电容的容量之和，即总容量C= C1+C2+…，这一点与电阻串联特性相似。
b)：电容并联电路中各电容上电压相等，各电容支路中，大容量电容支路中的电流大，小容量电容支路中的电流小。
〔因为并联电路两端电压相等，容量大容抗小，电流大〕说明：〔平板电容公式为c=εs/4πkd.平行板电容器的电容c跟介电常数ε成正比，跟正对面积成s正比,跟极板间的间隔d成反比，其中式中的k是静电力常量。
