CATIA+VPM设计平台与SAP系统集成应用

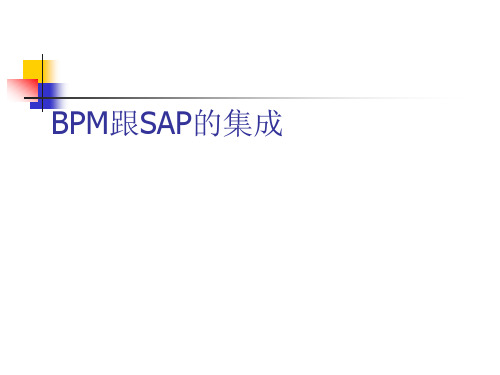

BPM跟SAP的集成简述
SAP用户，您可能面临要解决这些问题
SAP并不是那么适合解决业务流程问题 怎么减低SAP高昂的license费用、以及
二次开发的难度和费用 跨部门的业务协作、数据交互如何解决，
信息孤岛仍旧存在
BPM与SAP集成可以实现到什么？
在SAP系统中发起流程，转至BPM平台 进行审批、执行，结束后数据写回SAP
怎么实现与SAP的集成？
1、中间件产品： 通过 Biztalk等中间件产品来和SAP的接口集成，中间件在向外暴露通 用的调用接口，例如 Web Service，BPM通过调用这些接口实现与SAPonnector，调用SAP已开发好的BAPI或者Web Service 接口，通过开发实现集成。
3、导入导出： 基于中间数据表，或者文件，和SAP进行交互，需要SAP端开发相应的 功能，将我们需要的数据写进中间数据表以及将对应数据写回SAP。
问题与挑战
经过几十年的企业，目前可能有多达100套在运的应用系统。在流 程开发与管理方面，有目前全集团应用的公文流转平台，有若干成 员公司应用的BPM业务流程管理系统等，反映了不同历史时期的工 作流管理和技术水准。随着集团信息化建设的不断发展，需要建设 企业统一的工作流平台，在此平台之上能够快速的实现各类工作流 程，包括：
BPM跟SAP的集成
BPM与SAP定位关系
SAP：是以资源管理为核心，围绕供应链、生产制造和 财务等多个业务领域进行管理操作，侧重于物流、资 金流管理。
BPM：企业自建工作流管理平台，是以流程为导向焦聚 客户体验和业务核心价值，横向贯穿各个业务领域的 解决方案。侧重于业务流管理BPM和SAP产品有着 不同的定位和关注点，在企业信息化建设中，SAP为 业务流程提供基础数据和记录流程数据，BPM则弥 补SAP流程管控能力的不足。二者的融合能真正实现 企业战略、决策和作业的敏捷化、自动化，也是未来 的必然趋势。
SAP的集成技术
企业形象中国冶金报/2004年/11月/25日/第003版/SAP钢铁行业专家谈信息化之方案篇(十三)SAP的集成技术SAP公司售前咨询经理王磊 ERP系统需要与各种第三方系统进行集成,在冶金行业中最主要的是与三级M ES系统、计量系统和办公自动化系统的集成。
SAP 所提供的mySAP系统作为一个在国内外普遍使用的企业级管理应用软件,为了确保该系统的广泛使用,系统同时提供了多种的软件接口技术供其与不同的系统进行数据交换和信息集成。
这些接口技术,在广大的SAP客户中得以成功地应用,同时也和国际上其他的应用软件系统形成了接口的标准,并且得到双方的认证,比如与IBM公司的Lotus Notes软件、CAD软件等。
下面是对SAP集成技术的简要介绍。
1)RFC接口技术RFC(Remote Function Call)接口技术,可以实现在一个系统中远程调用另外一个系统中的函数模块的功能。
同时,在同一个系统中也可以实现RFC功能,但是通常调用者和被调用者是分别在不同系统中的。
在SAP系统中,可以通过系统标准的RFC接口系统实现远程调用功能。
RFC功能可以在两个SAP系统中实现,也可以在SAP和非SAP系统之间实现。
2)BAPI接口技术BAPIs(Business Application Pro-gram2 ming Interfaces)是SAP提供的标准业务接口,它可以实现外部应用系统之间访问SAP系统的流程、功能及数据。
一个BAPI实际上就是SAP的数据和流程能够被外部系统访问的“网关”。
BAPIs技术提供了标准的、平台独立的(与所属平台无关的)接口,实现外部应用访问SAP系统。
它可以实现SAP系统与第三方软件、老系统及客户自行开发系统的集成。
BAPIs技术和CORBA&COM/DCOM分散式对象处理技术兼容。
同时,使用BAPIs技术开发应用功能可以不需要对SAP底层技术进行了解。
3)IDoc接口技术过去,当业务伙伴需要交换业务文档时,经常是通过传统手段,例如信件、传真或其他方式来实现。
TC与CATIA集成使用说明

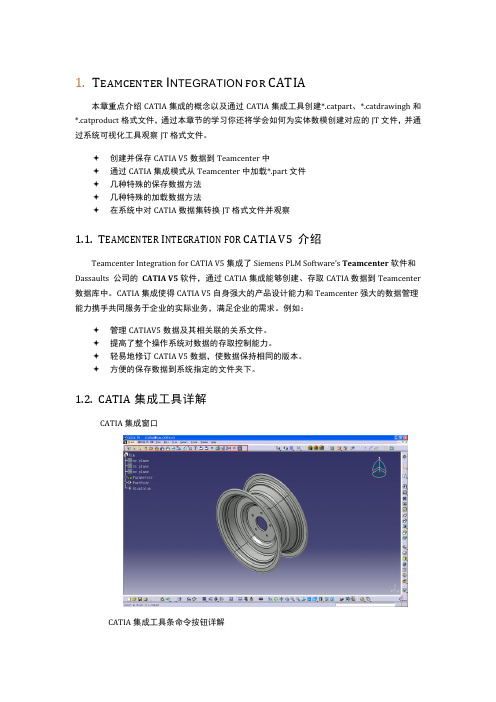

1.T EAMCENTER I NTEGRATION FOR CATIA本章重点介绍CATIA集成的概念以及通过CATIA集成工具创建*.catpart、*.catdrawingh和*.catproduct格式文件，通过本章节的学习你还将学会如何为实体数模创建对应的JT文件，并通过系统可视化工具观察JT格式文件。
✦创建并保存CATIA V5数据到Teamcenter中✦通过CATIA集成模式从Teamcenter中加载*.part文件✦几种特殊的保存数据方法✦几种特殊的加载数据方法✦在系统中对CATIA数据集转换JT格式文件并观察1.1.T EAMCENTER I NTEGRATION FOR CATIA V5介绍Teamcenter Integration for CATIA V5集成了Siemens PLM Software’s Teamcenter软件和Dassaults 公司的CATIA V5软件，通过CATIA集成能够创建、存取CATIA数据到Teamcenter 数据库中。
CATIA集成使得CATIA V5自身强大的产品设计能力和Teamcenter强大的数据管理能力携手共同服务于企业的实际业务，满足企业的需求。
例如：✦管理CATIAV5数据及其相关联的关系文件。
✦提高了整个操作系统对数据的存取控制能力。
✦轻易地修订CATIA V5数据，使数据保持相同的版本。
✦方便的保存数据到系统指定的文件夹下。
1.2.CATIA集成工具详解CATIA集成窗口CATIA集成工具条命令按钮详解CATIA集成工具条命令按钮及其功能详解命令按钮启动Teamcenter保存另存为保存选定的加载新的加载合并加载合并选定的层加载合并目标插入替代刷新读取链接的文档更新标题块签入选择签出选择创建所有电子表格导入所有装配浏览MML清理详细状态1.3.CATIAV中创建和保存新的零件详细的功能描述：在进行产品设计过程中会大量的创建新零件，并保存这个新零件的业务操作，可以使用CATIA Integration的保存功能，用户通过Catia与TC系统的集成模块，实现在CATIA中进行TC 零件的创建、保存等功能。
CATIA各模块功能全面讲解经典收藏
CATIA各模块功能全面讲解经典收藏CATIA是由法国达索系统公司开发的一款集成的三维制图软件，主要应用于航空、汽车、电子、机械等工业设计领域。
CATIA有众多的模块，每个模块都有自己的特点和功能。
以下是CATIA各模块的功能全面讲解：
2. Sketcher（草图）：Sketcher模块用于创建草图，并将其用于零件设计。
它提供了各种几何构造工具，例如直线、圆弧、圆等，还支持草图参数化和约束。
7. DMU Kinematics（运动学分析）：DMU Kinematics模块用于对装配进行运动学分析。
它提供了虚拟装配和运动模拟功能，可以模拟和分析装配的运动行为。
8. DMU Fitting Simulation（装配仿真）：DMU Fitting Simulation模块用于对装配进行装配仿真。
它提供了装配工具、装配计算等功能，可以模拟和分析装配过程中的装配性能。
9. DMU Space Analysis（空间分析）：DMU Space Analysis模块用于对装配进行空间分析。
它提供了空间分析工具，可以评估装配空间的可用性和冲突情况。
以上是CATIA各模块的功能全面讲解。
CATIA的模块功能丰富多样，可以满足不同行业和领域的设计需求。
通过学习和应用这些模块，可以更方便、高效地进行产品设计和开发工作。
SAP主数据PDM系统管理集成方案

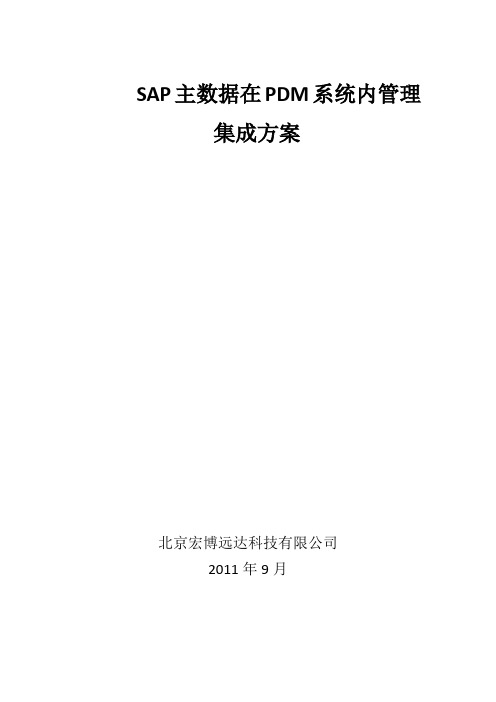

SAP主数据在PDM系统内管理集成方案北京宏博远达科技有限公司2011年9月文档控制创建更改记录审阅人员分发人员ContentssSAP主数据在PDM系统内管理集成方案 (1)1 概述 (4)1.1编写目的 (4)1.2适用范围 (4)1.3术语定义 (4)2 整体方案 (4)2.1基本视图方案 (4)2.2分视图方案 (5)3 集成开发 (5)3.1PDM系统开发 (5)3.2PDM系统与MDM系统集成开发 (6)3.3PDM系统与SAP系统集成开发 (6)4 流程管理 (6)4.1基本视图流程 (6)4.2分视图流程 (6)1概述1.1编写目的目的是描述SAP主数据在PDM系统中将主数据的产生过程管理，并将结果传递给SAP系统，为双方下一步服务开发提供依据。
1.2适用范围本文档适用于PDM系统与MDM系统、SAP系统集成的规划、设计、建设和管理，面向对象为设计人员和工艺人员、系统集成软件开发商和其他项目合作伙伴。
1.3术语定义MDM系统：北京宏博远达编码管理系统。
PDM系统：是产品数据管理系统，它负责管理产品设计数据，以及这些数据的产生过程，如设计文档管理、产品结构与配置管理、工作流程管理、项目管理和产品的分类检索等内容。
SAP系统：是一个基于客户/服务机结构和开放系统的、集成的企业资源计划系统。
其功能覆盖企业的财务、后勤（工程设计、采购、库存、生产销售和质量等）和人力资源管理、SAP业务工作流系统以及因特网应用链接功能等各个方面。
PSE：基于Team Center的产品结构编辑器。
EBOM：工程BOM，产品工程设计管理中使用的数据结构，它通常精确地描述了产品的设计指标和零件与零件之间的设计关系。
对应文件形式主要有产品明细表、图样目录、材料定额明细表、产品各种分类明细表等等。
2整体方案由于SAP主数据分为基本视图和分视图，而在PDM系统给SAP系统传递数据时，必须按照主视图、分视图、BOM的顺序传递，所以在整个方案中分为基本视图和分视图。
2024版详细讲解CATIA
精确的钣金展开计算
03
CATIA可以精确地计算钣数据。
管路设计功能
智能化的管路设计工具
CATIA的管路设计模块具有智能化功能，可以自动识别并连接管 道、阀门、法兰等元件，减少手动操作的时间和错误。
灵活的管路编辑和调整
用户可以对管路进行灵活的编辑和调整，包括改变管道走向、添加 或减少元件等。
全面的管路分析功能
软件提供了全面的管路分析功能，包括流场分析、压力分析、温度 分析等，帮助用户优化管路设计方案。
运动仿真功能
强大的运动仿真引擎
CATIA的运动仿真模块具有强大的仿真引擎， 可以模拟复杂的机械系统运动过程。
丰富的运动副和约束类型
软件支持多种运动副和约束类型，用户可以方便地定 义和修改运动副和约束条件。
CAD/CAE/CAM软件进行数据交换。
02
专用数据接口开发
针对不同软件的特点和需求，CATIA可以开发专用的数据接口，实现与
特定软件的高效数据交换。
03
云计算与协同设计
借助云计算技术，CATIA可以实现与其他软件的协同设计，提高设计团
队的协作效率和质量。
06 CATIA常见问题 及解决方法
软件安装与配置问题
1977年，达索公司推出第一款CATIA软件，用 于3D建模和机械设计。
1990年代，CATIA开始引入CAE和CAM功能，实 现设计、分析和制造的一体化。
CATIA应用领域
航空领域
汽车领域
机械领域
其他领域
用于飞机零部件设计、 装配模拟、钣金设计等。
用于车身设计、内饰设 计、发动机设计等。
用于复杂零件建模、装 配设计、运动仿真等。
图层与颜色映射 在转换过程中，CATIA能够保留AutoCAD中的图层和颜色 信息，确保设计元素的完整性和准确性。
SAP与MES集成
三层
两层 一层
数据库层
数据库服务器SMP架构 并行数据库 数据库大小超过 10 TB
应用层
使用多台应用服务器 目前使用的最多到 161 台应用服务器
表示层
超过47000个活动用户 连接到一个数据库的系统 中进行业务操作
SAP AG 2005 SAP NetWeaver
支持动态可 Enqueue Server
CI
repl. enqueue
Web Disp. Appl. Server
DB
Web Disp. Appl. Server
RDBMS
透明的 负载均衡 负载均衡
DB
Appl. Server
动态扩展
SAP AG 2005 SAP NetWeaver
BW-ETL mySAP
Ascential
Informatica
JDE Informix MS AS
SAS
PS
Siebel
MS SQL
NCR Teradata
SAP AG 2005 SAP NetWeaver
与非SAP 系统流程的集成
mySAP 应用
直接调用（RFC,BAPI,IDoc,Batch input,BC）
支持完整的解决方案处理，包 括信息配置，运行和改变处理 使用完整环境的开发平台
SAP AG 2005 SAP NetWeaver
XI的总体架构
集成开发、设计环境 (IB) 集中监控
运行时环境
集成服务器 (IS)
业务处理引擎
SAP Application
集成知识库 (IR)
集成目录 (ID)
业务应用
后端应用
CATIA设计分析
CATIA设计分析CATIA是一种常用的工程设计软件，广泛应用于航空、汽车、机械等领域。
本文将介绍CATIA软件及其在设计分析中的应用。
一、CATIA软件简介CATIA是由法国达索系统公司开发的三维计算机辅助设计软件，它具有强大的建模、绘图、渲染、动画和虚拟现实功能。
CATIA软件集成了多个模块，可以满足不同领域的设计需求。
CATIA的核心是Parametric Modelling（参数化建模），这种建模方式可以快速修改设计，提高设计效率。
同时，CATIA还具备多平台性能，可以运行在Windows、Unix和Linux等操作系统上。
二、CATIA在设计分析中的应用1. 三维建模与装配分析CATIA可以对各种结构进行三维建模和装配分析。
通过使用CATIA的建模工具，可以创建各种复杂的几何形状，并对其进行装配和约束。
CATIA提供了强大的分析工具，可以对装配结构进行强度、刚度和运动学等分析，确保设计的可靠性和性能。
2. 结构分析CATIA可以进行各种结构分析，包括静力学分析、模态分析和疲劳分析等。
静力学分析可用于评估结构的强度和刚度，模态分析可用于研究结构的振动特性，疲劳分析可用于评估结构的寿命和可靠性。
CATIA提供了丰富的分析工具和可视化功能，可以帮助工程师进行结构优化和改进。
3. 流体力学分析CATIA可以进行流体力学分析，用于模拟和分析液体和气体在结构内部的流动。
通过使用CATIA的流体分析工具，可以评估流体的速度、压力和湍流等参数，以及研究流体的升力、阻力和热传导等特性。
这对于汽车、飞机和建筑等领域的设计非常重要，可以提高产品的性能和效率。
4. 表面建模与分析CATIA可以进行表面建模和分析，用于创建和编辑复杂曲面。
通过使用CATIA的表面建模工具，可以创建平滑的曲面，并对其进行分析和优化。
CATIA提供了多种曲面分析功能，包括曲面曲率、最小曲率半径和曲面偏移等，可以帮助工程师提高设计的精度和质量。
CATIA 各模块介绍
CATIA V5版本具有：1.重新构造的新一代体系结构为确保CATIA产品系列的发展，CATIA V5新的体系结构突破传统的设计技术，采用了新一代的技术和标准，可快速地适应企业的业务发展需求，使客户具有更大的竞争优势。
2.支持不同应用层次的可扩充性CATIA V5对于开发过程、功能和硬件平台可以进行灵活的搭配组合，可为产品开发链中的每个专业成员配置最合理的解决方案。
允许任意配置的解决方案可满足从最小的供货商到最大的跨国公司的需要。
3.与NT和UNIX硬件平台的独立性CATIA V5是在Windows NT平台和UNIX平台上开发完成的，并在所有所支持的硬件平台上具有统一的数据、功能、版本发放日期、操作环境和应用支持。
CATIA V5在Windows平台的应用可使设计师更加简便地同办公应用系统共享数据；而UNIX平台上NT风格的用户界面，可使用户在UNIX平台上高效地处理复杂的工作。
4.专用知识的捕捉和重复使用CATIA V5结合了显式知识规则的优点，可在设计过程中交互式捕捉设计意图，定义产品的性能和变化。
隐式的经验知识变成了显式的专用知识，提高了设计的自动化程度，降低了设计错误的风险。
5.给现存客户平稳升级CATIA V4和V5具有兼容性，两个系统可并行使用。
对于现有的CATIA V4用户，V5年引领他们迈向NT世界。
对于新的CATIA V5客户，可充分利用CATIA V4成熟的后续应用产品，组成一个完整的产品开发环境。
航空航天：CATIA 源于航空航天工业，是业界无可争辩的领袖。
以其精确安全，可靠性满足商业、防御和航空航天领域各种应用的需要。
在航空航天业的多个项目中，CATIA 被应用于开发虚拟的原型机，其中包括Boeing飞机公司（美国）的Boeing 777 和Boeing 737，Dassault 飞机公司（法国）的阵风（Rafale）战斗机、Bombardier飞机公司（加拿大）的Global Express 公务机、以及Lockheed Martin飞机公司（美国）的Darkstar无人驾驶侦察机。
SAP与WMS集成设计与实现
SAP与WMS集成设计与实现SAP与WMS集成是指将SAP企业资源规划系统与仓库管理系统进行无缝连接，实现数据交互与业务流程的共享与协同。
该集成可以优化仓库管理，提高物流效率，降低成本，提升客户满意度。
下面将介绍SAP与WMS集成的设计与实现。
1.集成设计阶段在集成设计阶段，需要明确集成目标和需求，以确定集成的范围和内容。
设计团队应该明确集成的数据流向和业务流程，包括进货、仓库管理、出货、库存盘点等等。
同时，还需要确定集成的技术方案和实施计划，以确保集成过程的顺利进行。
2.数据接口设计数据接口是SAP与WMS集成的重要组成部分，它用于实现数据的传输和共享。
在设计数据接口时，需要明确数据的结构和格式，以确保数据能够准确传输和解析。
同时，还需要确定数据的接口类型，例如文件传输、Web服务或消息队列等。
此外，还应该考虑数据的安全性和稳定性，确保数据在传输过程中不会丢失或损坏。
3.集成实施阶段在集成实施阶段，需要按照设计要求进行具体的实施工作。
首先，需要根据设计方案对SAP系统和WMS系统进行相应的配置和调整。
然后，需要开发和调试数据接口程序，确保数据能够正确地在两个系统之间传输和共享。
同时，还需要进行集成测试，验证集成的准确性和稳定性。
最后，需要进行培训和上线工作，确保集成能够顺利投入使用。
4.集成管理与优化集成管理与优化是集成实施后的重要工作，它包括数据监控、异常处理、性能优化等方面。
通过对数据进行监控和分析，可以及时发现和解决问题，确保集成的正常运行。
同时，还可以通过优化集成方案和业务流程，进一步提高集成效果和用户满意度。
总结起来，SAP与WMS集成的设计与实现需要明确集成目标和需求，设计数据接口，并根据设计方案进行实施工作。
在实施后，还需要进行集成管理与优化，以确保集成的稳定性和高效性。
通过合理的设计与实现，可以实现SAP与WMS之间的无缝集成，提高物流效率与管理水平。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CATIA+VPM设计平台与SAP系统集成应用
作者：庞艳婷
来源：《电子技术与软件工程》2015年第22期
摘要装备制造企业设计平台与资源管理平台（ERP）是支撑企业产品创新和参与市场竞争的二大关键信息化平台，两大异构平台集成的紧密性和灵活性，是企业ERP平台有效运行关键。
本文提出了CAITA+VPM设计平台与SAP系统集成的原则及解决方案，并通过在某装备制造企业的实施应用，得到验证。
【关键词】CATIA+VPM SAP 系统集成 ERP
1 企业需求背景
某企业产品设计平台选用的是法国达索公司的先进设计工具CATIA及其在线设计管理系统VPM，构建了CATIA+VPM产品在线设计平台；而企业资源管理系统ERP选用的是在国内外知名企业中应用广泛的SAP系统。
设计平台与ERP系统高效集成，将设计平台的源头产品数据，传输到ERP系统中同，是企业ERP有效运行必要保证。
2 集成解决方案
CATIA+VPM设计平台与SAP系统是两个异构信息系统，在进行系统集成时，应明确系统集成的原则，制定业务流程，划分系统间业务范围，确定系统间交互数据模型。
2.1 集成原则
保证系统间数据一致性，实时进行数据交互，避免冗余数据在系统间交互传输，操作简便；规划系统业务，减少业务人员在两个平台系统间的切换。
2.2 集成业务流程
根据系统集成原则，结合业务特点，设计业务以设计平台为主，SAP为辅，主要设计流程在设计平台中完成；但由于企业的物料管理及产品配置管理（包含工程变更）业务流程，是基于SAP系统实现的，因此，物料维护和工程变更维护是在SAP系统进行；产品设计过程，产品数据包括工程图档和EBOM的审批，是在CATIA+VPM中完成，如图1。
在CATIA环境下，进行零部件三维设计时，由于企业产品编码采用SAP文档号，所以需要创建SAP文档号，或获取已经存在的SAP文档号。
三维模型生成二维工程图时，由于在工程图中需要有零件物料信息和图纸EBOM信息，因此，需要获取物料属性，并SAP检查物料状态，以保证工程图中零部件和物料属性与SAP 一致。
二维工程图完成后，进行审批前，要检查审批零部件的文档状态及EBOM状态，以确保数据能满足SAP数据逻辑要求，成功传输到SAP系统中。
当二维工程图审批完成后，向SAP发布工程图文档及其相关数据，以及EBOM数据。
零部件升版，对发布的零部件需要进行设计更改，在生成新版本零部件时，要获取SAP 工程变更号，以控制VPM中零部件升版是否被允许，从而保证VPM零件发布版本与SAP系统文档发布版本一致。
上述产品设计过程中，CATIA+VPM与SAP的集成， CATIA+VPM作为主动系统，从SAP获取数据，并向SAP发布最终设计数据； SAP作为被动系统，提供RFC为CATIA+VPM 调用，并接受VPM发布的设计数据。
2.3 CATIA+VPM与SAP集成业务点
根据上述业务流程，CATIA+VPM与SAP集成应包括获取或分配SAP文档号、获取SAP 工程变更号、获取物料属性、获取SAP文档状态、获取SAP EBOM状态、获取物料状态、创建文档与物料链接、更新文档属性、上传文档原始文件等。
3 CATIA+VPM与SAP集成实现技术
CATIA+VPM+VPM与SAP集成主要在客户端CATIA+VPM环境，VPM服务器环境，以及SAP系统环境三方面进行系统技术实现。
客户端CATIA+VPM环境下，采用Visual Studio ，通过引用CATIA COM组件库如CATIA V5 ProductStructureInterfaces Object Library，CATIA CATSketcherIDLItf Object Library，CATIA DraftingIDLItf Object Library等，和SAP GUI SDK中提供的
SAP.FUNCTIONS组件，实现CATIA与SAP集成。
VPM服务器环境下，采用VPM CAA E-HUB技术，实现CATIA+VPM客户端与VPM服务器端的输入和响应，采用Visual Studio VC++与RADE-CAA集成开发环境，实现对VPM中CATIA数据处理，通过SAP JCO中间件，实现VPM与SAP数据集成交互。
SAP端通过ABAP开发技术，将RFC_CREATE_DOCUMENT_MASTER等SAP标准RFC、BAPI与业务数据处理逻辑封装，构造成为能够进行外部调用的RFC，实现
CATIA+VPM平台与SAP系统集成。
4 CATIA+VPM与SAP集成应用
企业CATIA+VPM与SAP集成应用至今，已经有三十多个产品设计项目应用，将4万5千多张工程图档和近2万个EBOM发布到SAP。
业务人员操作简便，而且极大的减少了登录SAP系统中的业务操作，在设计平台中，在完成产品设计的同时，完成与SAP交互，而且这种交互对业务人员是无缝和透明的。
5 结束语
企业CATIA+VPM设计平台与SAP系统集成实现，在国内装备制造行业尚属首例。
CATIA+VPM与SAP集成的应用，打通过了VPM与SAP数据交互的技术通路，不仅实现了企业设计平台与ERP的无缝集成，使设计源头的产品数据，实时完整准确的输入到下游SAP 系统，为SAP系统的物料管理和生产计划管理等模块的有效运行提供保证，更为企业在今后PDM系统实施，提供了可借鉴的与SAP系统集成的业务流程和技术方法。
