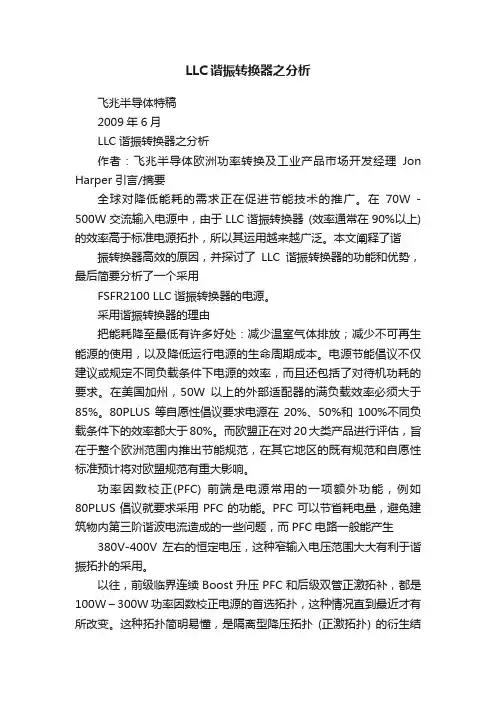

LLC谐振转换器之分析
LLC谐振转换器之分析飞兆半导体特稿2009年6月LLC谐振转换器之分析作者：飞兆半导体欧洲功率转换及工业产品市场开发经理Jon Harper 引言/摘要全球对降低能耗的需求正在促进节能技术的推广。
在70W - 500W交流输入电源中，由于LLC谐振转换器(效率通常在90%以上) 的效率高于标准电源拓扑，所以其运用越来越广泛。
本文阐释了谐振转换器高效的原因，并探讨了LLC谐振转换器的功能和优势，最后简要分析了一个采用FSFR2100 LLC谐振转换器的电源。
采用谐振转换器的理由把能耗降至最低有许多好处：减少温室气体排放；减少不可再生能源的使用，以及降低运行电源的生命周期成本。
电源节能倡议不仅建议或规定不同负载条件下电源的效率，而且还包括了对待机功耗的要求。
在美国加州，50W以上的外部适配器的满负载效率必须大于85%。
80PLUS等自愿性倡议要求电源在20%、50%和100%不同负载条件下的效率都大于80%。
而欧盟正在对20大类产品进行评估，旨在于整个欧洲范围内推出节能规范，在其它地区的既有规范和自愿性标准预计将对欧盟规范有重大影响。
功率因数校正(PFC) 前端是电源常用的一项额外功能，例如80PLUS倡议就要求采用PFC的功能。
PFC可以节省耗电量，避免建筑物内第三阶谐波电流造成的一些问题，而PFC电路一般能产生380V-400V左右的恒定电压，这种窄输入电压范围大大有利于谐振拓扑的采用。
以往，前级临界连续Boost升压PFC和后级双管正激拓补，都是100W – 300W功率因数校正电源的首选拓扑，这种情况直到最近才有所改变。
这种拓扑简明易懂，是隔离型降压拓扑(正激拓扑) 的衍生结构，利用两个晶体管代替一个晶体管，可尽量减小晶体管成本，简化变压器设计。
此外，这种拓扑能够处理很宽的输入电压范围，具有很好的轻负载调节性能。
不过，它需要一个很大的输出电感，在大负载条件下的效率低于谐振转换器。
谐振转换器中的零电压开关谐振转换器的高效率优势源于它采用了零电压开关 (ZVS) 技术 [注1]。
LLC谐振变换器参数设计精品
LLC谐振变换器参数设计精品首先，LLC谐振变换器的参数设计需要考虑以下几个方面：输入和输出电压、频率、功率、效率、开关频率、磁性元件和电容等。
输入和输出电压是LLC谐振变换器的基本参数之一、输入电压决定了系统能否正常工作，稳定的输入电压是保证系统稳定性的前提。
输出电压则是根据具体应用需求来确定的，需要根据负载要求和系统功率需求来选择。
频率是LLC谐振变换器的另一个重要参数。
频率不仅决定了系统的工作状态，还影响了输出波形和效率。
通常情况下，选择合适的谐振频率可以提高系统的效率和稳定性。
功率是LLC谐振变换器设计中关键的参数之一、根据所需的输出功率和电压，可以确定变换器的输入功率，进而选择适合的开关器件和磁性元件。
在设计过程中，需综合考虑功率损耗、效率等因素。
效率是衡量LLC谐振变换器性能的重要指标。
合理的参数设计可以提高系统的效率，同时减少能量损失。
在参数设计中，需注意选取合适的电容、电感和开关频率等。
开关频率是LLC谐振变换器中需要考虑的另一个重要参数。
合适的开关频率可以提高系统的功率密度和效率。
但是过高的频率会增加开关损耗，过低的频率则会增加磁性元件的体积和重量。
磁性元件包括变压器和电感。
变压器的参数设计需要考虑输入输出电压比例、功率以及频率等因素。
电感的参数设计需要根据所需的电流和输出功率来选择。
合理的磁性元件设计可以提高系统的效率和稳定性。
最后，电容的参数设计也需要考虑进来。
合适的电容可以提高系统的稳定性和效率。
电容的选择需要综合考虑系统的频率和功率等因素。
综上所述，LLC谐振变换器的参数设计需要综合考虑输入和输出电压、频率、功率、效率、开关频率、磁性元件和电容等多个因素。
合理的参数设计可以提高系统的稳定性和性能，保证系统的正常工作。
LLC谐振电路工作原理及参数设计
LLC谐振电路工作原理及参数设计工作原理：1.负载谐振阶段：在负载谐振阶段，MOSFET开关管打开，电流从输入电源进入输出负载，而电感储能，谐振电容负责产生谐振回路。
由于负载谐振，电流连续存在，电压波形接近正弦波，减小了开关损耗和开关电磁干扰。
2.变压器谐振阶段：在变压器谐振阶段，MOSFET开关管关闭，存储在电感中的能量开始释放，能量在变压器和电容之间往复传输。
电容负责过滤电流中的高频分量，而电感负责限制电流的变化率，实现低开关噪声和小开关损耗。
在一定的频率范围内，变压器的自谐振频率与电容和电感参数的选择相关。
参数设计：1.谐振频率：谐振频率的选择可以根据电源和负载的要求进行优化。
一般来说，初始设计时可以选择频率较低的谐振频率，这样可以减小开关损耗和电磁干扰。
同时，还需要考虑到电感和谐振电容参数的合适选择，以避免谐振频率过低或过高，影响转换效率和稳定性。
2.谐振电容：谐振电容的选择可以根据谐振频率和电流要求来确定。
谐振电容的主要作用是在谐振过程中过滤高频分量。
较大的谐振电容可以减小开关电压应力，但也会增加功耗。
因此，需要在谐振电容大小和功耗之间进行合理的权衡。
3.电感参数：电感参数的选择通常由输入电压、输出功率和谐振频率等决定。
较小的电感值可以减小开关器件的电流冲击，降低开关损耗，但也可能影响电压稳定性。
因此，在设计中需要综合考虑电感值和其他元件参数的匹配。
4.开关管参数：开关管的参数设计主要涉及电压和电流的选择。
需要根据输入/输出电压、电流和负载特性等来选择合适的MOSFET开关管，确保工作在可靠的工作范围内，同时还要考虑开关损耗和热耗散等方面。
总之，LLC谐振电路的工作原理是通过充分利用谐振特性实现高效率的电源转换。
参数设计需要综合考虑谐振频率、谐振电容、电感参数和开关管参数等因素，以满足输入/输出要求，同时最大程度地提高转换器的效率和性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LLC型串并联谐振变换器参数分析与运用
0 引言
随着现代电力电子技术的发展，开关电源向着高频化、集成化、模块化 方向
发展。提高开关频率能减小体积，提高功率密度及可靠性，平滑变化的波 形和较小的
电压/电流变化率也有利于改善系统的电磁兼容性，降低开关噪 声。功率谐振变换器
以谐振电路为基本的变换单元，利用谐振时电流或电压周 期性的过零，从而使开关器
件在零电压或零电流条件下开通或关断，以实现软 开关，达到降低开关损耗的目的，
进一步提高频率，因此得到了重视和研究。
l 谐振电路 谐振网络通常由多个无源电感或电容组成，由于元件个数和连接方式上 的
差异，常见实用的谐振变换器拓扑结构大致分为两类：一类是负载谐振型， 另一类是
开关谐振型。负载谐振型变换器是一种较早提出的结构，注重电源电 压转换比特性的
改善，按照谐振元件的谐振方式可分为串联谐振变换器、并联 谐振变换器以及两者结
合产生的串并联谐振变换器。
1 . 1 串联谐振
由于是串联分压方式，其直流增益总是小于 1,类似BUCI变换器；轻
载时为稳住输出电压，必须提高开关频率，在轻载或空载的情况下，输出电压 不可
调，输入电压升高使系统的工作频率将越来越高于谐振频率，而谐振频率 增加，谐振
腔的阻抗也随之增加，这就是说越来越多的能量在谐振腔内循环而 不传递到副边输
出；但在负载串联谐振中，流过功率器件的电流随着负载变轻 而减小，使通态损耗减
小。
1 . 2 并联谐振
输出端可以开路但不能短路，会损坏谐振电容，并且过大的原边回路电 流对
开关器件及电源都会产生冲击；轻载时，不需通过大幅改变频率来稳住输 出电压，与
串联谐振相比变换器工作范围更大，可工作至空载；当轻载时输入 电流变化不大，开
关管的通态损耗相对固定，在轻载时的效率比较低，较为适 合工作于额定功率处负载
相对恒定的场合。
1 . 3 串并联谐振
输出电压可高于或低于电源电压，且负载变化范围宽，是目前研究领域 中较
主流的结构。
2 谐振参数分析
2．1 电路拓扑
图1为LLC型串并联半桥谐振变换器电路，主开关管 S1和S2是固定 0. 5
占空比互补导通，Lr、Cr与变压器的并联电感Lm构成LLC谐振网络，整 流二极管
直接连接到输出电容上。
LLC有两个谐振谐振频率，分别为 Lm与 Lr、Cr产生的串并联谐振频率 以
及 Lr 和 Cr 产生的串联谐振频率。
2．2 参数影响
LLC谐振变换器是在串联/并联谐振变换器的基础上改进而来，由于较
前两者多了一个谐振元件其设计运用也变得复杂。根据交流分析法得到 LLC谐
振变换器的输入输出特性为
2. 2. 1 k 的影响
对于一个输入输出和功率一定的变换器而言，匝比 n 固定，如图 2（a） 所
示，在某一 Q下，不同的k值所带来的影响：随着k值的增大，最大增益在 减小，
在输入电压较低时也许达不到所要求的输出电压，且随着 k值的增大，
为保证所需的输出电压使得变换器的工作频率范围变宽，这不利于磁性元件的 工作；
但k越小则Lm越小，Lm两端电压值一定，由于感值的减小其电流峰值 增大，而原
边开关管关断时流过的即为激磁电感的峰值电流，存在较大的关断 损耗，但若此关断
电流过小则会影响到零电压开通，故 k值的选择应择中考虑
开关频率的范围、零电压开通及较小的关断电流。
2. 2. 2 Q 的影响
在确定了 n和k值的情况下，Q值的大小直接关系到直流增益是否足够 大。
对于特定的输入电压范围 Q值越小，所对应的开关频率范围越小（对于 f0
Cr越大，谐振腔的阻抗变小，使得变换器的短路特性变差，在负 载较重的时候尽量
选择较小的 Cr以达到要求的输出电压。
3 电路分析
当开关频率fvfO时可知谐振网络呈容性状态，不利于开关管的 ZVS开 关，
就不展开讨论了，下面先以开关频率范围 fOvfvfr来分析LLC谐振电路的 工作过程。
在 fO
联再与Ceq,谐振腔阻抗到底呈感性还是容性就要根据频率和负载 的轻重（Q值大
小）而定。运用Saber软件对LLC半桥谐振变换器在进行仿真， 并进行模态分析。
变换器Vin=270V, Vo=360V额定功率500W其中谐振网络 参数如下：Lr=27.
411， Lm=137i， Cr=92. 4n。
3．1 不同负载下的仿真与分析
3. 1 . 1 满载
满载情况下的模态分析及仿真波形分别如图 3及图 4所示。
Model（t0〜t1） : t0时刻S2关断，谐振电流对 C2 C1（分别为S2、S1 的
寄生电容）充放电，S1端电压开始下降，当降为零时 S1的体二极管导通，为 S1的
ZVS创造条件。变压器原边电压为上正下负， D1和D4导通，Lm两端电压 被箝位
为nVo, iLm线性上升，谐振只发生在Lr和Cr之间，Lm未参与谐振。
Mode2（t1〜t2） : t1时刻ZVS开通，谐振电流以正弦形式流经 S1。流过
D1的电流为ir与iLm之差折合到副边的值，由于 T>Tr,ir经过半个周期谐振 之后S1
仍开通，当ir下降到iLm时流过D1和D4电流为零，实现了整流二极 管的ZCS关
断。
Mode3（t2 一 t3） : D1和D4 ZCS关断后变压器原副边完全脱开，谐振网
络不再向副边传输能量，Lm便不再被箝位于nVO,Lm与Lr、Cr 一起谐振，由于
Lm较Lr大得多，此时的谐振周期明显变长，近似认为 ir保持不变。t3时刻
S1 关断。
下半个周期的分析与上述过程对称，这里就不再详述了。 从模态分析可见整
个工作过程中包括了两个谐振过程，一个是 Lr 和 Cr 的谐振，另一个则是Lm与
Lr、Cr 一起谐振。
3．1 ．2 轻载
当负载变轻时，谐振电容上的电压变低，如果其两端电压降到满足条件
副边整流二极管将不会导通。从 ir 和 iLm 的波形可以看出，向副边传 输的
能量相对较小，原边有较大环流存在，这使得变换器在轻载时损耗较大， 然而也正因
为较大的环流保证了开关管在较轻载时也能实现零电压开关，如图
5 所示。
3．1．3 过载
负载过重时谐振电容两端电压纹波较大，当满足条件
时，其工作过程较满载情况下有所不同，在谐振电流 ir 下降到等于 iLm 后由于 有太
多的能量存储在谐振电容上，较高的 VCr 会使整流二极管导通，进入另一 个谐振过
程。从图 6(a) 的 ir 和 iLm 波形可见这个谐振过程开关管的关断电流 (即为ir的一部
分)很小，小于iLm，会使另一 MOS管的开通失去零电压开通的 条件，如图 6(b) 所
示，谐振回路呈容性。
从上面的仿真分析可知，当频率一定时负载越重桥臂中点间阻抗越易呈 容
性，负载越轻则易呈感性，更有利于开关管的零电压开
关。
3．2 与 f>fr 时的比较
在开关频率f0vfvfr的条件下谐振网络呈感性，有助于开关管的 ZVS开 通，
且在此频率范围内副边整流二极管的电流断续，从而实现了整流二极管的 零电流关
断，消除了反向恢复产生的损耗。
而f>fr时的不同就在于由于f>fr在S2开通期间Lr和Cr谐振，谐振 电流ir
大于激磁电流iLm, S1关断ir对C1、C2充放电ir下降，当S2ZVS开 通后 ir 迅速
下降，下降到 ir=iLm 没有能量传送到副边，此时副边整流二极管 完成换流，开始了
另半个周期对称的工作过程，可见 Lm—直未参与谐振，更像
是普通谐振，同时整流二极管上电流连续，换流时会由于反向恢复带来损耗。
4 实验结果与波形
在上述理论分析的基础上构建了一个 270V输入，360V输出，300W的
LLC谐振半桥变换器，主开关管选用IRF460,畐他整流二极管选用DSEII2 — 12A,变
压器原副边匝比n=0. 342,谐振网络参数为Lr=27 . 4卩H, Lm=137i H, Cr=92nF。如
图7所示，VAB为桥臂中点电压，ir为谐振回路电流 的实验波形图。图8和图9分别
是满载与轻载时上、下两个 MOST的vgs和 vds 波形，从实验中也可以看出即使在
较轻负载的情况下仍然能满足开关管零 电压开通的条件，LLC谐振变换器能在宽范围
内实现零电压开关，在 300W时其
Vo
变换效率可达 95％以上。
5 结语
本文对LLC型串并联谐振半桥变换器在fOvfvfr频率范围内的工作情况 作了
详细分析，并对三种主要负载情况进行了仿真分析，并针对设计中的几个 主要参数及
其对变换器设计与应用产生的影响做了叙述，最后给出了实验结 果。
